GPIO上拉和下拉的区别

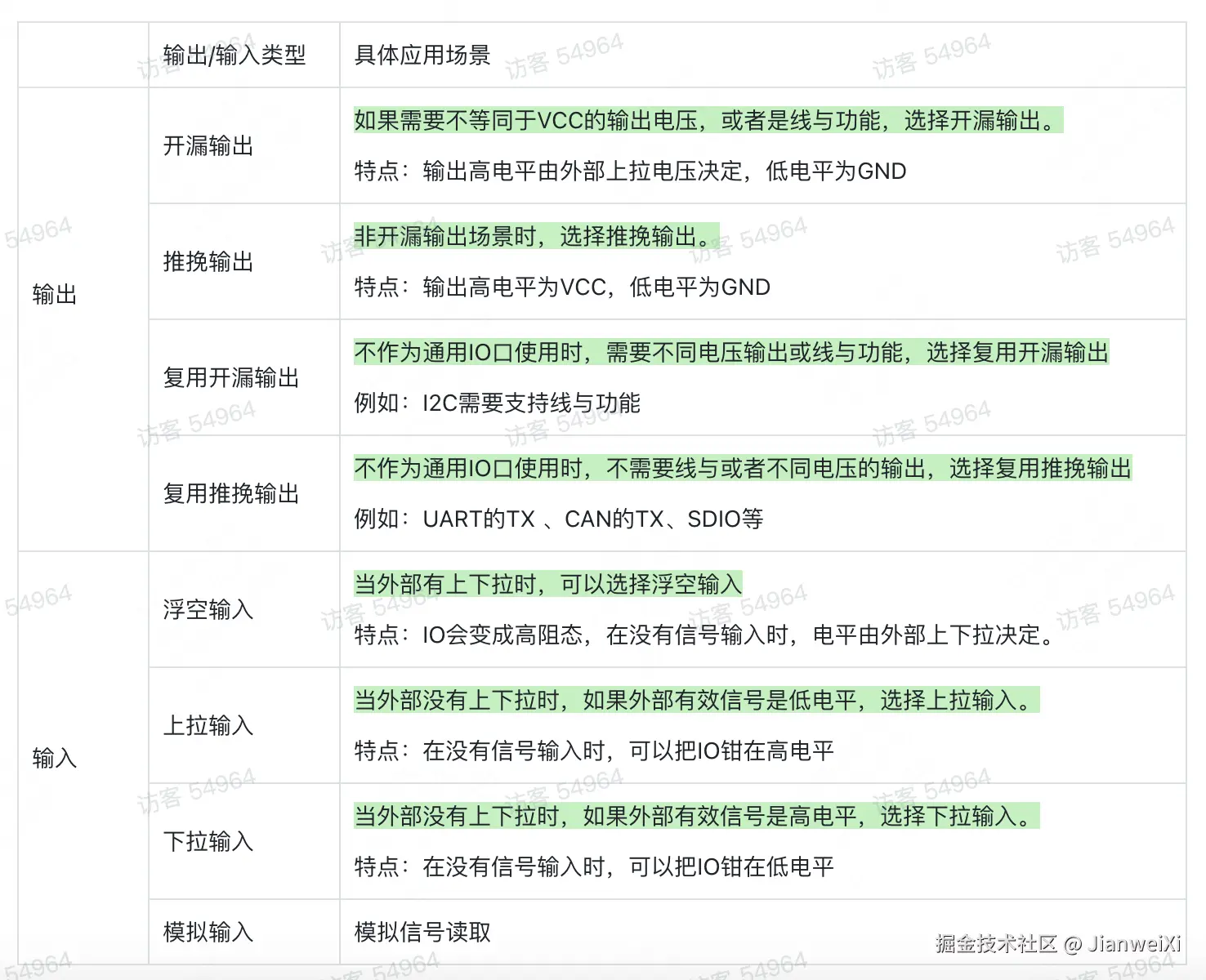

GPIO（通用输入/输出）引脚可以被配置为输入或输出模式。当配置为输入模式时，可以为GPIO引脚添加上拉（pull-up）或下拉（pull-down）电阻，这样做的目的是为引脚提供一个确定的电平状态，防止引脚悬空（floating），从而避免不确定的输入状态。下面是上拉和下拉电阻的具体含义：

1. 上拉电阻（Pull-up Resistor）：

   • 当GPIO配置为输入模式并连接上拉电阻时，如果该引脚没有被外部信号驱动，它将通过上拉电阻被拉高到电源电压（通常是VCC或3.3V、5V等）。
   • 这在读取按钮或开关状态时非常有用，因为当按钮未被按下时，引脚通过上拉电阻保持高电平；当按钮被按下时，引脚被接地，变为低电平。

2. 下拉电阻（Pull-down Resistor）：

   • 类似地，当GPIO配置为输入模式并连接下拉电阻时，如果该引脚没有被外部信号驱动，它将通过下拉电阻被拉低到地（GND）。
   • 这在某些情况下可以用于确保引脚在没有外部信号时保持低电平。

使用上拉或下拉电阻的好处包括：

• 防止引脚悬空，避免噪声或干扰引起的误触发。
• 确保在没有外部信号时，引脚有一个确定的逻辑电平。
• 在某些通信协议中，如I2C，上拉电阻是必需的，以确保总线在空闲时处于高电平。

在设计电路时，需要根据具体的应用场景和电路要求来选择合适的上拉或下拉电阻值。电阻值的选择会影响电流消耗和响应速度。通常，电阻值越大，电流消耗越小，但响应速度可能会变慢；电阻值越小，响应速度越快，但电流消耗会增加。
