使用Aspose.Words for Java生成Word图表

一个爱家爱老婆的程序员
0 阅读6分钟

最近写了一个Aspose.Words生成图表的功能，在这期间真是遇到了很多坑啊，坑坑不一样啊。最开始我们用的16.8.0版本，因为这个版本是公司提供的，唯一好处就是有证书，所以生成出来的的word文档有无水印，而且里面也是插入的ECharts图，然后最近一个项目的周月季报告生成，里面的表格要求图表用word里面的，就是可以自己导出来还可以任意改图表风格数据，原来的16.8就有问题，首先图表里面柱状图的数字不出来。网上一搜各种方法，但是实际上，这个每个版本不一样，很多方法没有。所以为了解决

1、能修改如柱状图的标题样式

2、指定柱状图颜色

3、柱状图上显示数据

4、生成的word没有水印

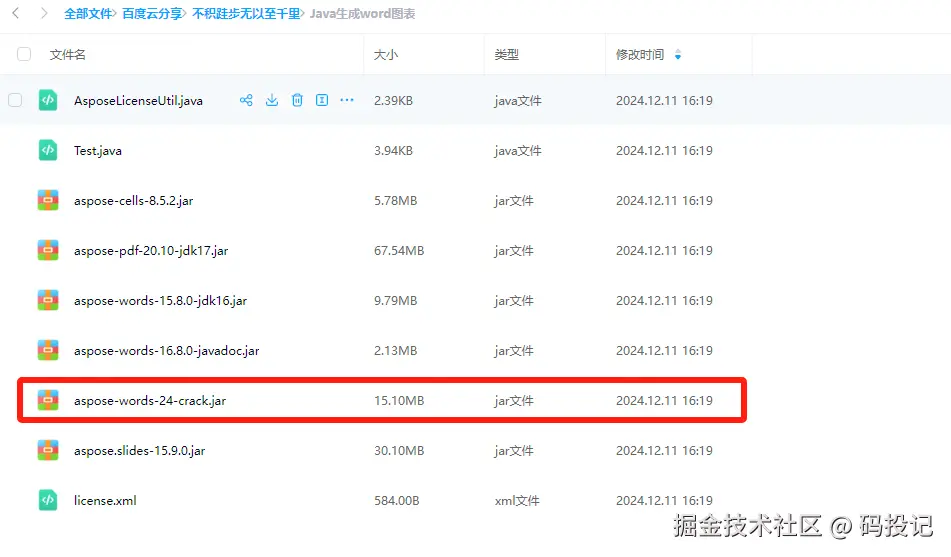

所以自己写了下面这个代码Aspose.Words正版的太贵了，有条件请使用正版，此文档只是说明利用破解的包进行开发，仅供学习使用懂的都懂，不多说。先来个百度云连接，能保证下面的方法都有（花费了20块买的，，去掉水印、证书了的包）aspose-words-24-crack.jar代替了aspose-words-24.1-jdk17.jar。我这里只有Java 2024的，其他的语言没有，有需要找原主（博客：blog.csdn.net/LiHaoHang6?…

不出意外永久有效

百度云网盘地址：aspose-words-24-crack.jar 下载​pan.baidu.com/share/init?surl=FhAc-wzsw0mPe41su6LrRw&pwd=7jcf

添加图片注释，不超过 140 字（可选）

本文将对一段使用Aspose.Words库生成Word文档并插入图表的Java代码进行逐段解析。通过这些代码，可以快速创建包含图表的Word文档，展现数据的可视化效果。当然前面写过可以将word转PDF，所以生成PDF也可以结合zhuanlan.zhihu.com/p/574562404…

代码概览

以下是完整代码首先的结构示例：

public static void main(String[] args) throws Exception {
    // 初始化Aspose.Words
    AsposeLicenseUtil.judgeLicense("word");

    // 创建一个新的文档和一个DocumentBuilder对象
    Document doc = new Document();
    DocumentBuilder builder = new DocumentBuilder(doc);

    appendChart1(builder);

    // 保存文档
    doc.save("E:/Temp/xx/AsposeWordCreateChart1.docx");
}

1. 主方法 main

public static void main(String[] args) throws Exception {
    // 初始化Aspose.Words
    AsposeLicenseUtil.judgeLicense("word");

在main方法中，我们首先调用AsposeLicenseUtil.judgeLicense("word")来验证Aspose.Words的许可证确保使用功能不受限制。若没有正确的许可证，将会限制某些功能的使用。

2. 创建Word文档和文档构建器

// 创建一个新的文档和一个DocumentBuilder对象
    Document doc = new Document();
    DocumentBuilder builder = new DocumentBuilder(doc);

接下来，我们使用Document类创建一个新的文档实例，同时利用DocumentBuilder类实例化一个构建器，这样我们可以通过构建器方便地向文档中插入元素，如文本、图表等。

3. 调用添加图表的方法

appendChart1(builder);

在这里，调用appendChart1(builder)方法，这个方法将会负责在页面中插入一个图表。接下来，我们在appendChart1方法中进行详细操作。

4. 保存文档

// 保存文档
    doc.save("E:/Temp/xx/AsposeWordCreateChart1.docx");
}

最后，通过调用doc.save()方法将生成的文档保存到指定路径。确保路径有效，最终用户可以查看和使用生成的文档。

添加图表的方法 appendChart1

private static void appendChart1(DocumentBuilder builder) throws Exception {
    // 获取宽度
    PageSetup pageSetup = builder.getPageSetup();
    double width = pageSetup.getPageWidth() - pageSetup.getRightMargin() - pageSetup.getLeftMargin();

在appendChart1方法内，我们首先获取页面的设置，计算可用宽度（考虑左右边距），以便为图表设置适当的宽度。

图表插入

// 插入一个图表
    Shape shape = builder.insertChart(ChartType.COLUMN, width, 200);
    shape.getFont().setSize(100);

通过调用builder.insertChart()，我们在文档中插入一个柱状图（ChartType.COLUMN）。图表的宽度为之前计算的可用宽度，高度为200。随后，我们设置图表的字体大小为100。

设置图表标题及格式

// 设置图表数据
    Chart chart = shape.getChart();
    chart.getAxisY().getNumberFormat().setFormatCode("0%");
    ChartTitle title = chart.getTitle();
    title.setText("title xxx");
    title.setRunAttr(190, 20);

这段代码获取图表实例，并设置Y轴的数据格式为百分比格式（"0%"）。接着，设置图表的标题为“title xxx”，并调整标题的字体大小为20，以增强其可读性。

数据系列设置

ChartSeriesCollection series = chart.getSeries();
    series.clear();

    String[] categories = {"Item 1", "Item 2", "Item 3", "Item 4"};
    series.add("Series 1", categories, new double[]{8.1 / 100, 2, 3, 4});
    series.add("Series 2", categories, new double[]{4, 3, 2, 1});
    series.add("Series 3", categories, new double[]{8, 5, 2, 9});
    series.add("Series 4", categories, new double[]{7, 4, 4, 1});

清空现有的数据系列，然后定义分类数据（categories）并添加四个数据系列到图表中。每个系列包含相同的分类，但有不同的数值，代表不同的数据集。

数据点和数据标签设置

// 让柱状图上显示值
    for (int i = 0; i < series.getCount(); i++) {
        ChartSeries s = series.get(i);
        ChartDataPointCollection points = s.getDataPoints();

        ChartDataLabelCollection labels = s.getDataLabels();
        String format = String.valueOf(1.11).contains(".") ? "0.##%" : "0%";
        labels.getNumberFormat().setFormatCode(format);
 //柱状图上显示数字
            labels.setShowValue(true);
        ChartFormat fillFormat = s.getFormat();
        fillFormat.getFill().setColor(Color.orange); // 默认填充颜色
        switch (i) {
            case 0:
                fillFormat.getFill().setColor(new Color(79, 129, 189));
                break;
            case 1:
                fillFormat.getFill().setColor(new Color(192, 80, 77));
                break;
            case 2:
                fillFormat.getFill().setColor(new Color(155, 187, 89));
                break;
            case 3:
                fillFormat.getFill().setColor(new Color(224, 177, 70));
                break;
        }
        labels.getFont().setSize(7);
    }

这段代码使每个数据系列的柱状图上显示数据标签。通过循环遍历每个系列，设置数据标签的格式，并为每个系列指定不同的颜色，以使数据可视化更加直观，美观。数据标签的字体大小设置为7。

完成图表

Range range = shape.getRange();
    shape.getFont().setSize(100.0);
    System.out.println("xx");
}

最后，获取图表的范围，并设置图表的字体大小为100。执行完这段代码后，图表的创建过程完成，我们可以在Word文档中查看生成的图表效果。

结论

通过以上代码，我们可以看到如何使用Aspose.Words库轻松插入和自定义Word文档中的图表。该库提供了丰富的API，可以满足更多的文档处理需求，如文本插入、图表更新、样式设置等。希望这个示例代码能够帮助开发者们快速入门Aspose.Words的使用。

完整代码测试：

public class Test {

    public static void main(String[] args) throws Exception {
        // 初始化Aspose.Words
        AsposeLicenseUtil.judgeLicense("word");

        // 创建一个新的文档和一个DocumentBuilder对象
        Document doc = new Document();
        DocumentBuilder builder = new DocumentBuilder(doc);

        appendChart1(builder);

        // 保存文档
        doc.save("E:/Temp/xx/AsposeWordCreateChart1.docx");

    }

    private static void temp() throws Exception {
        Document doc = new Document("E:/Temp/xx/AsposeWordCreateChart1.docx");

        // 通过索引访问文档中的Shape
        Shape shape = (Shape) doc.getChild(NodeType.SHAPE, 0, true); // 0是Shape的索引

        // 设置Shape文字的大小
        shape.getFont().setSize(20.0); // 设置文字大小为20

        // 保存文档
        doc.save("E:/Temp/xx/output.docx");
    }

    public static void appendChart1(DocumentBuilder builder) throws Exception {
        // 获取宽度
        PageSetup pageSetup = builder.getPageSetup();
        double width = pageSetup.getPageWidth() - pageSetup.getRightMargin() - pageSetup.getLeftMargin();
        // 插入一个图表
        Shape shape = builder.insertChart(ChartType.COLUMN, width, 200);
        shape.getFont().setSize(100);

        // 设置图表数据
        Chart chart = shape.getChart();
//        chart.getAxisX().getNumberFormat().setFormatCode("0%");
        chart.getAxisY().getNumberFormat().setFormatCode("0%");


        ChartTitle title = chart.getTitle();
        title.setText("title xxx");
        //修改字体大小----看源码找的，这个包里没有getFont()方法
        title.setRunAttr(190,20);



        // 没看出有什么用
        ChartLegend legend = chart.getLegend();


        ChartSeriesCollection series = chart.getSeries();
        series.clear();

        String[] categories = {"Item 1", "Item 2", "Item 3", "Item 4"};
        series.add("Series 1", categories, new double[]{8.1/100, 2, 3, 4});
        series.add("Series 2", categories, new double[]{4, 3, 2, 1});
        series.add("Series 3", categories, new double[]{8, 5, 2, 9});
        series.add("Series 4", categories, new double[]{7, 4, 4, 1});

        // 让柱状图上显示值
        for (int i = 0; i < series.getCount(); i++) {
            ChartSeries s = series.get(i);
            ChartDataPointCollection points = s.getDataPoints();

            ChartDataLabelCollection labels = s.getDataLabels();
            String format = String.valueOf(1.11).contains(".") ? "0.##%" : "0%";
            labels.getNumberFormat().setFormatCode(format);
 //柱状图上显示数字
            labels.setShowValue(true);
            ChartFormat fillFormat = s.getFormat();
            fillFormat.getFill().setColor(Color.orange);// 默认填充颜色
            switch (i) {
                case 0:
                    fillFormat.getFill().setColor(new Color(79, 129, 189));
                    break;
                case 1:
                    fillFormat.getFill().setColor(new Color(192, 80, 77));
                    break;
                case 2:
                    fillFormat.getFill().setColor(new Color(155, 187, 89));
                    break;
                case 3:
                    fillFormat.getFill().setColor(new Color(224, 177, 70));
                    break;
            }
            labels.getFont().setSize(7);
        }

        Range range = shape.getRange();
        shape.getFont().setSize(100.0);

    }

}

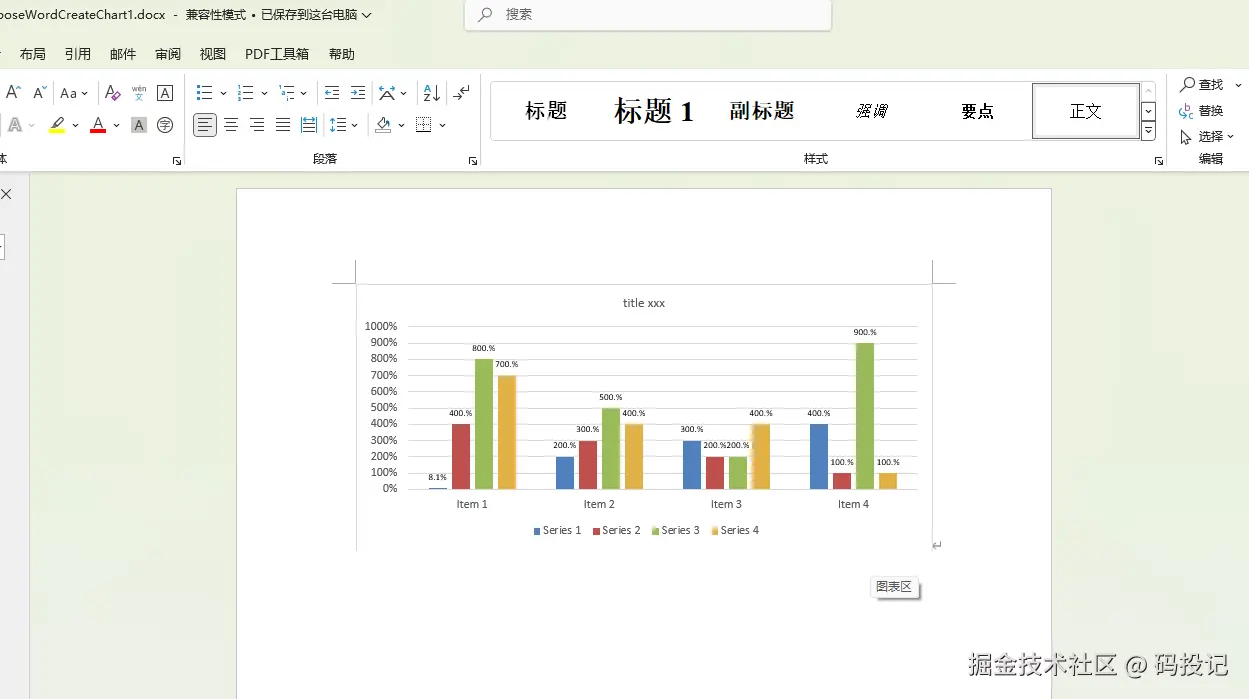

效果图：

添加图片注释，不超过 140 字（可选）
