Hero 动画

介绍

你可能经常遇到 hero 动画。比如，页面上显示的代售商品列表。选择一件商品后，应用会跳转至包含更多细节以及“购买”按钮的新页面。在 Flutter 中，图像从当前页面转到另一个页面称为 hero 动画，相同的动作有时也被称为 共享元素过渡。 引自-->. docs.flutter.cn/ui/animatio….

说白一点 就是, 同一个元素在不同页面之间的过渡动画.

场景

举两个案例:

  1. 从商品的简介, 点击商品之后 跳转到 商品的详细页面.
  2. 从外边的文章列表, 点击文章之后, 跳转到
  3. 从外部用户的头像,点击头像之后, 跳转到 用户的个人资料页

我们分析一下, 为什么在这种场景, 用hero 比较合适.

  1. 增强用户体验

    • 在页面切换过程中，通过 hero 动画，用户可以清晰地看到元素从一个页面平滑地过渡到另一个页面，这种视觉上的连贯性能够让用户更直观地理解两个页面之间的关联，减少认知负担，从而提升用户体验。

  2. 突出关键元素

    • 无论是商品图片还是用户头像，都是页面中比较关键的元素。使用 hero 动画可以在页面转换时将用户的注意力集中在这些关键元素上，强调其重要性，引导用户进一步了解相关信息。

  3. 保持界面的一致性

    • 这种动画效果使得不同页面之间在元素过渡上保持一种统一的风格，不会让用户在页面跳转时感到突兀，有助于维护整个应用界面的一致性和整体性。

场景模拟实现

我们主要拿从文章列表 跳转到文章详情页面, 过渡文章的封面图, 过渡内容 大小 和 位置.

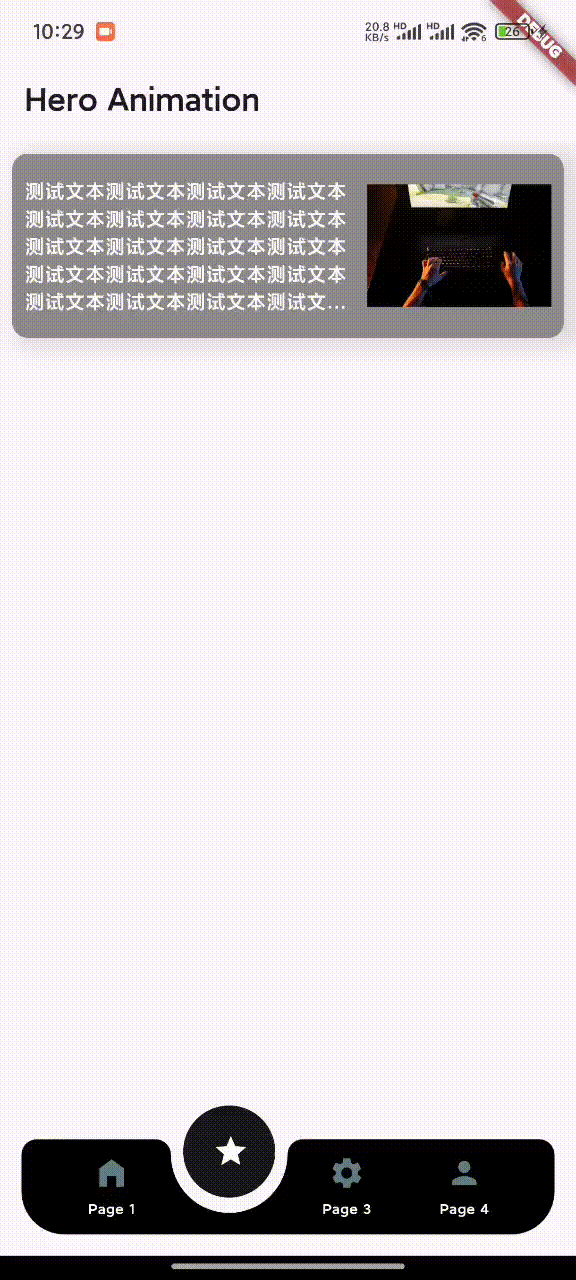

效果:


仔细观察 我们就能看到 图片从外边到另外一个页面时,发生大小的变化 以及位置的偏移. 我们要实现起来也是非常的容易, 在这里我不讲 原理,只讲解如何使用的. 对原理实现感兴趣的大家可以去阅读这篇文章(docs.flutter.cn/ui/animatio…).

实现 1. 定义源 Hero 控件

  • 源 Hero：在第一个页面中创建一个 Hero widget。
  • 标签：为 Hero 指定一个唯一的 tag，用于识别这个共享元素。
  • 图形表示：通常是一个图像或图标，放置在当前显示的控件树中。
Hero(
  tag: 'hero-tag',
  child: FlutterLogo(size: 100), // 源页面的图形表示
)

2. 定义目标 Hero 控件

  • 目标 Hero：在第二个页面中创建另一个 Hero widget。
  • 相同的标签：确保这个 Hero 使用与源 Hero 相同的 tag。
  • 图形表示：通常是一个更大的图形，表示动画结束时的状态。
Hero(
  tag: 'hero-tag',
  child: FlutterLogo(size: 200), // 目标页面的图形表示
)

3. 创建目标路由

  • 目标路由：定义一个新的页面（目标路由），其中包含目标 Hero。
  • 页面内容：在这个页面中，展示目标 Hero 的内容。
class SecondPage extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Scaffold(
      appBar: AppBar(title: Text('Second Page')),
      body: Center(
        child: Hero(
          tag: 'hero-tag',
          child: FlutterLogo(size: 200), // 目标 Hero
        ),
      ),
    );
  }
}

4. 触发动画

  • 导航：通过 Navigator.push 方法将目标路由推送到导航堆栈。
  • 动画触发：当目标路由被推送时，Flutter 会自动处理源 Hero 和目标 Hero 之间的动画。
Navigator.push(
  context,
  MaterialPageRoute(builder: (context) => SecondPage()),
);

5. 动画过程

  • 动画计算：Flutter 会计算从源 Hero 到目标 Hero 的动画路径，包括位置和大小的变化。
  • 动画执行：在动画过程中，两个页面的 Hero 在叠加层中进行平滑过渡，给用户一种元素在页面之间移动的感觉。

相似的 Widget 树：为了获得最佳效果，源 Hero 和目标 Hero 应该有相似的 Widget 树结构。 唯一的 Tag：确保 tag 在整个应用中是唯一的，以避免冲突。

径向hero 动画

径向 Hero 动画是一种特殊类型的 Hero 动画，它通过从一个点向外扩展或收缩来创建视觉效果，通常用于在页面之间共享元素。与常规的 Hero 动画相比，径向 Hero 动画更注重从中心点向外的过渡效果。

  • 径向变换 将圆形动画 变为方形
  • 径向英雄动画在将英雄从源路线飞行到目标路线时执行径向变换
  • MaterialRectCenterArcTween定义补间动画
  • 使用PageRouteBuilder构建目标路线。

我们就以 官方的案例 进行演示讲解. docs.flutter.dev/ui/animatio…

RadialExpansion 类

class RadialExpansion extends StatelessWidget {
  const RadialExpansion({
    super.key,
    required this.maxRadius,
    this.child,
  }) : clipRectSize = 2.0 * (maxRadius / math.sqrt2);

  final double maxRadius;
  final clipRectSize;
  final Widget child;

  @override
  Widget build(BuildContext context) {
    return ClipOval(
      child: Center(
        child: SizedBox(
          width: clipRectSize,
          height: clipRectSize,
          child: ClipRect(
            child: child, // Photo
          ),
        ),
      ),
    );
  }
}

构建底部四个 图表widget

  Row(
              mainAxisAlignment: MainAxisAlignment.spaceBetween,
              children: List.generate(4, (i) => _buildItem(context, i)),
            )

构建每一个item

_buildItem(BuildContext context, int index) {
  const radius = 30;
  return CupertinoButton(
      child: SizedBox(
        width: radius * 2,
        height: radius * 2,
        child: Hero(
            tag: 'hero_tag_$index',
            createRectTween: (begin, end) {
              return MaterialRectCenterArcTween(begin: begin, end: end);
            },
            child: RadialExpansionWidget(
                maxRadius: 120,
                child: Container(
                    color: Colors.amber,
                    child: LayoutBuilder(builder: (context, constraints) {
                      return FlutterLogo(size: constraints.maxWidth);
                    })))),
      ),
      onPressed: () {
        Get.to(TargetPage(index: index));
      });
}

构建路由页的class

class TargetPage extends StatelessWidget {
  final int index;

  const TargetPage({super.key, required this.index});

  @override
  Widget build(BuildContext context) {
    const maxRadius = 120.0;
    return GestureDetector(
      onTap: () => Navigator.of(context).pop(),
      child: Container(
        color: Theme.of(context).canvasColor,
        height: double.infinity,
        width: double.infinity,
        alignment: Alignment.center,
        child: Card(
          elevation: 8.0,
          child: Column(
            mainAxisSize: MainAxisSize.min,
            children: [
              SizedBox(
                width: maxRadius * 2,
                height: maxRadius * 2,
                child: Hero(
                  tag: 'hero_tag_$index',
                  createRectTween: (begin, end) {
                    return MaterialRectCenterArcTween(begin: begin, end: end);
                  },
                  child: RadialExpansionWidget(
                    maxRadius: maxRadius,
                    child: Container(
                      color: Colors.red,
                      child: LayoutBuilder(
                        builder: (context, constraints) {
                          return FlutterLogo(size: constraints.maxWidth);
                        },
                      ),
                    ),
                  ),
                ),
              ),
              Text(
                '第$index个Item',
                style: const TextStyle(fontWeight: FontWeight.bold),
              ),
              const SizedBox(height: 16.0),
            ],
          ),
        ),
      ),
    );
  }
}
