概述
当提到某些GPIO是PCM时，这通常意味着这些GPIO引脚被用作数字音频接口，特别是用于脉冲编码调制（Pulse Code Modulation，PCM）信号的传输。
PCM是一种模拟信号的数字化方法，通过对模拟音频信号进行采样、量化和编码，将其转换为数字音频数据流。
在某些情况下，GPIO引脚可以被配置为PCM接口，用于数字音频数据的传输。这意味着GPIO引脚不仅仅是用于简单的数字输入输出，而是承担了更复杂的音频数据处理任务。
PCM信号线
PCM接口的电路信号通常包括数据时钟信号（PCM_CLK）、帧同步时钟信号（PCM_SYNC）、接收数据信号（PCM_IN）和发送数据信号（PCM_OUT）。

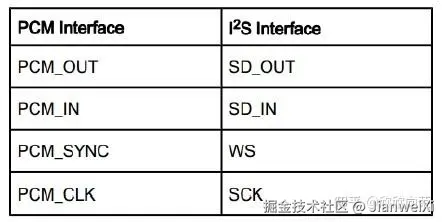

PCM硬件接口上传输的是PCM编码的数据，I2S上传输的也是PCM编码的数据，I2S不过是PCM接口的特例。I2S接口的工作模式有统一的标准，但是PCM接口工作模式没有统一的标准，支持更加灵活的传输协议。

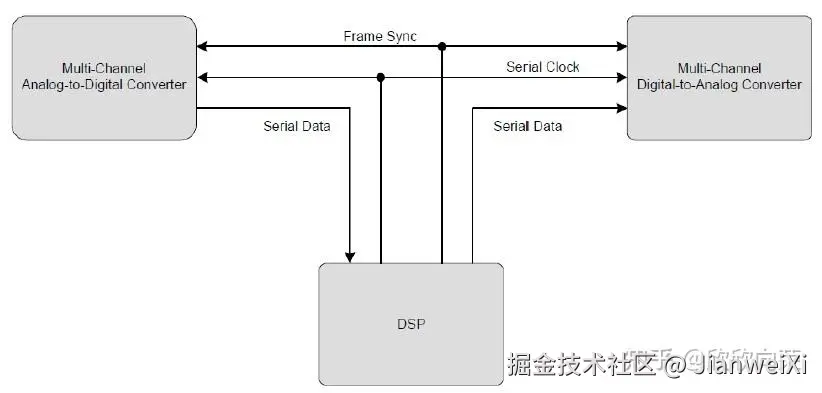

PCM接口与I2S接口相似，但PCM接口在应用上更加灵活，可以支持配置时分复用（TDM，Time Division Multiplexing）的方式进行数据传输，可以同时支持传输多个声道的数据，允许多个设备同时使用总线，而I2S接口通常用于传输双声道数据。
PCM接口常用于板级音频数字信号的传输，尤其在需要传输多个声道数据时，PCM接口通过TDM方式减少了所需的管脚数目。
DSP mode
PCM接口有两种基本操作模式：DSP A mode和DSP B mode。

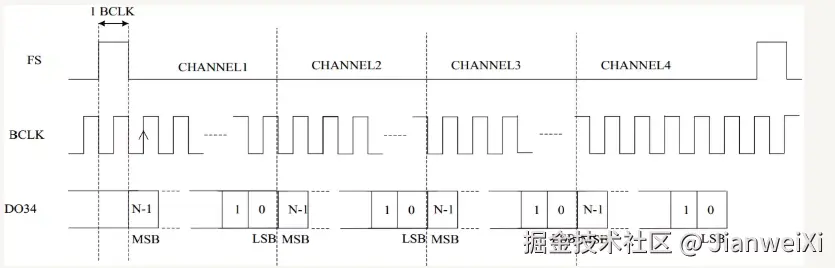

- 在DSP B模式中，数据在帧同步时钟（FSYNC）有效后的第一个BCLK上升沿（下降沿）有效（no dealay）

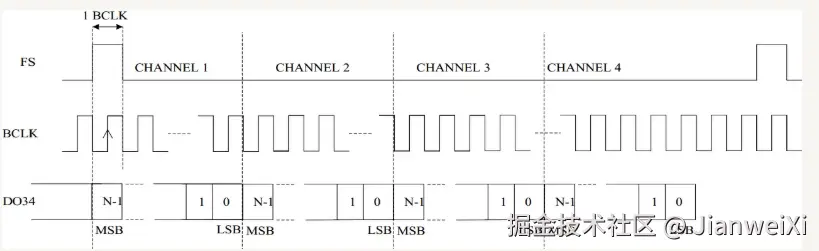

- 在DSP A模式中，数据在帧同步时钟（FSYNC）有效后的第二个BCLK上升沿（下降沿）有效（one bit clock delay）。
时钟频率计算： 对于PCM接口，系统时钟（BCLK）的频率计算与音频的采样率和量化深度有关。例如，对于8声道、每个声道32bit音频数据、采样率48kHz的系统，TDM的系统时钟（BCLK）速率为8 × 32 × 48kHz = 12.288 MHz。FSYNC的高电平等于一个BCLK的周期，其频率就等于采样率，与通道数无关。
DSP A mode
在DSP B模式内，数据延迟一个bit clock周期有效就是DSP A模式。所以A是B的特例。
DSP B mode
在mode B中，根据FSYNC信号脉冲宽度的不同，PCM帧同步时钟工作模式大致分为长帧同步模式和短帧同步模式。
-

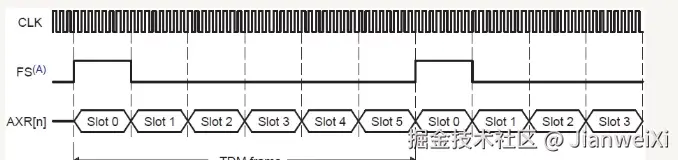

长帧同步模式： FSYNC脉冲宽度等于1个Slot的长度。Slot在TDM中表示的是传输单个声道所占用的位数。注意，Slot的位数并不一定等于音频的量化深度。比如Slot可能为32 bit，其中包括24 bit有效数据位（Audio Word） + 8 bit零填充（Zero Padding）。
-
短帧同步模式： FSYNC脉冲宽度等于1个BCLK时钟周期长度。
