04 如何实现复杂交互，了解 SVG 与 Canvas 技术路线差异引言通过前面两篇的学习，我们了解了 SVG 和 C

引言

通过前面两篇的学习，我们了解了 SVG 和 Canvas 的基础概念，那如果我们要实现一个流程图库，这两种技术的关键差异点有哪些呢？我们将在这一章做具体分析。

在 Canvas 中添加交互功能和 HTML 元素不同，因为 Canvas 是一个基于像素的绘图区域，并不直接支持时间监听（如点击、悬停等）。但是我们可以通过 JavaScript 手动检测用户的操作，比如鼠标点击、移动等，并根据这些操作做出响应。这通常涉及事件监听和命中检测（Hit Detection）.

下面我们将详细介绍一下如何在 Canvas 中添加交互功能。

Canvas 中如何添加交互功能

1. 添加事件监听器

尽管 Canvas 本身没有事件监听的内置机制，但我们可以为 Canvas 元素绑定常见的 DOM 事件，如 click、mousemove、mousedown 等。通过这些事件，你可以获取鼠标的坐标，判断是否与图形重叠，从而触发交互功能。

const canvas = document.getElementById('myCanvas');
canvas.addEventListener('click', handleCanvasClick);
canvas.addEventListener('mousemove', handleMouseMove);

说明：

click：监听鼠标点击事件
mousemove：监听鼠标移动事件

2. 获取鼠标位置

在处理交互时，第一步是确定用户点击或移动鼠标时的具体位置。可以通过事件对象中的 event.clientX 和 event.clientY 获取鼠标的坐标，但这些坐标是相对于整个浏览器窗口的，我们需要将它们转换为相对于 Canvas 的坐标。

function getMousePosition(canvas, event) {
  const rect = canvas.getBoundingClientRect();
  return {
    x: event.clientX - rect.left,
    y: event.clientY - rect.top
  };
}

说明：

getBoundingClientRect() 方法获取 Canvas 元素在页面中的位置
event.clientX 和 event.clientY 是鼠标相对于整个浏览器窗口的坐标，减去 Canvas 的偏移量后，可以得到鼠标相对于 Canvas 的位置

3. 实现命中检测（Hit Detection）

在获取了鼠标的坐标后，下一步是判断鼠标是否在特定的图形上，这个过程称为命中检测。 对于不同的形状，命中检测的算法不同。我们以矩形和圆形为例：

3.1 检测鼠标是否在矩形内

矩形的命中检测相对简单，只需判断鼠标的 x、y 坐标是否在矩形的边界内：

function isInsideRect(mouse, rect) {
  return mouse.x > rect.x && mouse.x < rect.x + rect.width &&
         mouse.y > rect.y && mouse.y < rect.y + rect.height;
}


// 示例矩形
const rect = { x: 100, y: 50, width: 100, height: 50 };


// 鼠标点击事件处理
function handleCanvasClick(event) {
  const mousePos = getMousePosition(canvas, event);
  if (isInsideRect(mousePos, rect)) {
    alert('点击了矩形！');
  }
}

说明：

isInsideRect() 函数检测鼠标位置是否位于矩形边界内
如果点击在矩形内，触发相应的交互（如弹出提示框）

3.2 检测鼠标是否在圆形内

圆形的命中检测需要判断鼠标与圆心的距离是否小于半径：

    function isInsideCircle(mouse, circle) {
      const dx = mouse.x - circle.x;
      const dy = mouse.y - circle.y;
      return Math.sqrt(dx * dx + dy * dy) < circle.radius;
    }

    // 示例圆形
    const circle = { x: 200, y: 200, radius: 50 };

    // 鼠标点击事件处理
    function handleCanvasClick(event) {
      const mousePos = getMousePosition(canvas, event);
      if (isInsideCircle(mousePos, circle)) {
        alert('点击了圆形！');
      }
    }

说明：

isInsideCircle() 函数通过计算鼠标到圆心的距离是否小于圆的半径来判断是否命中
如果鼠标点在圆形内，触发交互

4. 添加鼠标移动效果

接着我们可以通过监听 mousemove 事件实现鼠标悬停效果。例如，当鼠标移动到某个图形上时，可以改变它的样式或显示额外信息。

    function handleMouseMove(event) {
      const mousePos = getMousePosition(canvas, event);

      // 清除之前的绘制
      ctx.clearRect(0, 0, canvas.width, canvas.height);

      // 判断鼠标是否在矩形内
      if (isInsideRect(mousePos, rect)) {
        ctx.fillStyle = 'lightblue'; // 悬停时改变颜色
      } else {
        ctx.fillStyle = 'lightgreen'; // 默认颜色
      }

      // 重新绘制矩形
      ctx.fillRect(rect.x, rect.y, rect.width, rect.height);
    }

    // 绑定鼠标移动事件
    canvas.addEventListener('mousemove', handleMouseMove);

说明：

handleMouseMove() 事件处理函数在鼠标移动时判断鼠标是否悬停在图形上
通过 clearRect() 清除画布后重新绘制图形，并根据鼠标位置动态改变其样式

5. 添加拖拽功能

通过 mousedown、mousemove 和 mouseup 事件，我们可以实现图形的拖拽功能

    let dragging = false;
    let offsetX, offsetY;

    canvas.addEventListener('mousedown', (event) => {
      const mousePos = getMousePosition(canvas, event);
      if (isInsideRect(mousePos, rect)) {
        dragging = true;
        offsetX = mousePos.x - rect.x;
        offsetY = mousePos.y - rect.y;
      }
    });

    canvas.addEventListener('mousemove', (event) => {
      if (dragging) {
        const mousePos = geMousePosition(canvas, event);
        rect.x = mousePos.x - offsetX;
        rect.y = mousePos.y - offsetY;
        ctx.clearRect(0, 0, canvas.width, canvas.height);
        ctx.fillRect(rect.x, rect.y, rect.width, rect.height);
      }
    });

    canvas.addEventListener('mouseup', () => {
      dragging = false;
    });

说明：

mousedown：当鼠标按下时，检测鼠标是否在矩形内，若在则开启拖拽模式，并记录鼠标点击的位置与矩形位置的偏移量
mousemove：当拖拽模式开启时，根据鼠标的移动更新矩形的坐标
mouseup：当鼠标松开时，结束拖拽

6. 完整代码示例

    <canvas id="myCanvas" width="400" height="300"></canvas>
    <script>
      const canvas = document.getElementById('myCanvas');
      const ctx = canvas.getContext('2d');
      let rect = { x: 100, y: 50, width: 100, height: 50 };
      let dragging = false;
      let offsetX, offsetY;

      function getMousePosition(canvas, event) {
        const rect = canvas.getBoundingClientRect();
        return { x: event.clientX - rect.left, y: event.clientY - rect.top };
      }

      function isInsideRect(mouse, rect) {
        return mouse.x > rect.x && mouse.x < rect.x + rect.width &&
               mouse.y > rect.y && mouse.y < rect.y + rect.height;
      }

      canvas.addEventListener('mousedown', (event) => {
        const mousePos = getMousePosition(canvas, event);
        if (isInsideRect(mousePos, rect)) {
          dragging = true;
          offsetX = mousePos.x - rect.x;
          offsetY = mousePos.y - rect.y;
        }
      });

      canvas.addEventListener('mousemove', (event) => {
        if (dragging) {
          const mousePos = getMousePosition(canvas, event);
          rect.x = mousePos.x - offsetX;
          rect.y = mousePos.y - offsetY;
          ctx.clearRect(0, 0, canvas.width, canvas.height);
          ctx.fillRect(rect.x, rect.y, rect.width, rect.height);
        }
      });

      canvas.addEventListener('mouseup', () => {
        dragging = false;
      });

      // 初始绘制
      ctx.fillStyle = 'lightgreen';
      ctx.fillRect(rect.x, rect.y, rect.width, rect.height);
    </script>

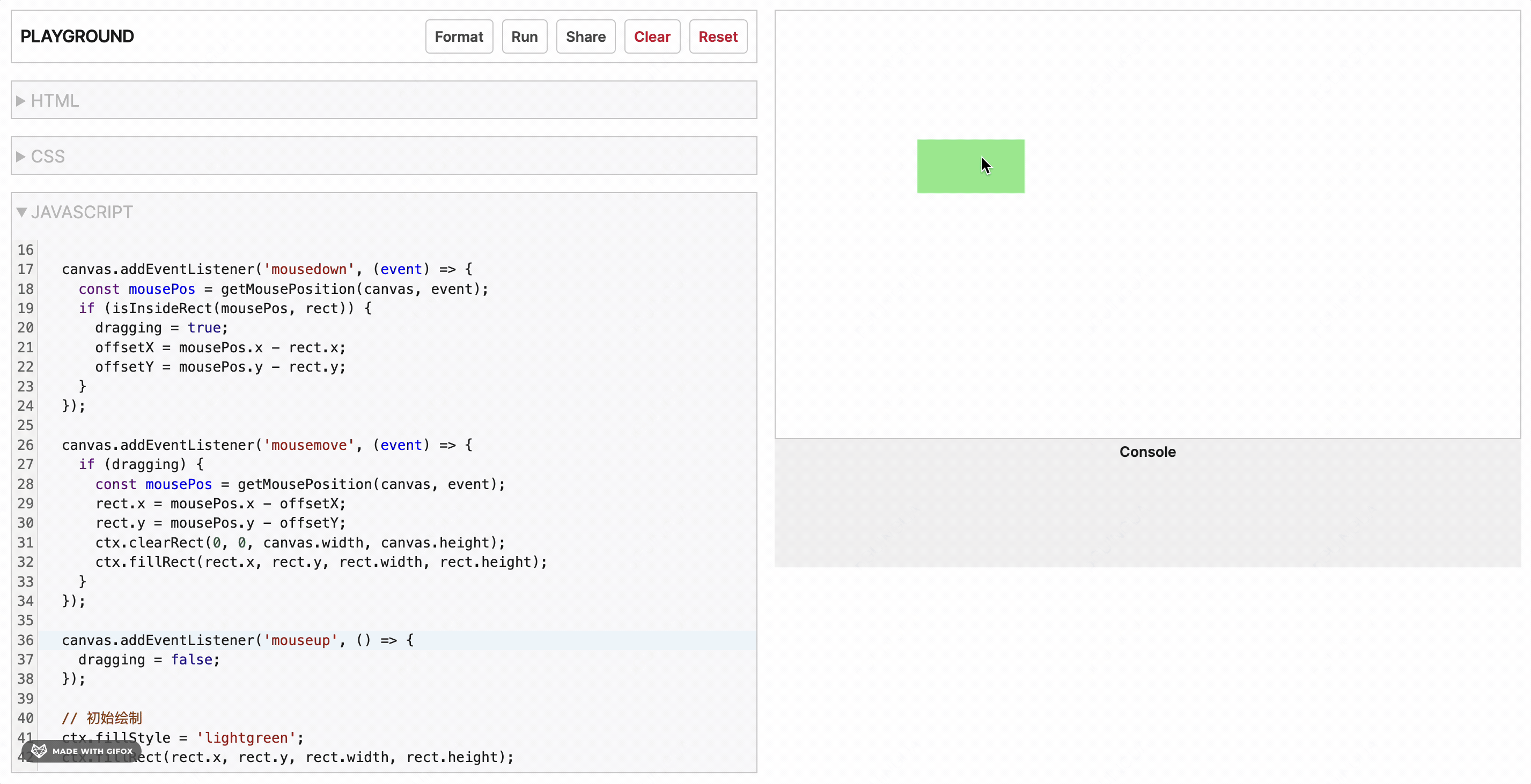

实际效果演示如下：

2024-11-05 15.26.23.gif

通过上面的内容，我们了解了如何在 Canvas 中添加交互功能。简单总结一下：首先，利用事件监听器捕获鼠标的点击、移动等操作，然后通过命中检测判断鼠标是否与特定图形交互。我们还实现了基础的悬停效果、点击事件和图形拖拽功能。通过这些方法，我们可以为 Canvas 应用添加丰富的交互功能，实现如流程图、游戏、数据可视化等场景中的动态效果。

SVG 中实现交互功能

相对于 Canvas，使用 SVG 实现流程图的拖拽等交互功能则非常方便，因为 SVG 元素是 DOM 的一部分，能够像其他 HTML 元素一样轻松的添加事件监听器。借助 JavaScript，你可以在 SVG 中实现节点的拖拽、点击、鼠标悬停等交互功能。下面我们将逐步讲解如何使用原生 SVG 和 JavaScript 实现流程图的拖拽功能。

创建一个简单的 SVG 流程图

首先，我们定义一个简单的 SVG 流程图，包含几个节点，如矩形和圆形。每个图形代表流程图的一个节点，后续我们将实现拖拽这些节点的功能。

HTML 结构：

<svg id="flowchart" width="500" height="400" style="border: 1px solid black;">
  <!-- 节点 1：矩形 -->
  <rect id="rect1" x="50" y="50" width="100" height="50" fill="lightblue" stroke="black" stroke-width="2"></rect>
  <!-- 节点 2：圆形 -->
  <circle id="circle1" cx="200" cy="100" r="30" fill="lightgreen" stroke="black" stroke-width="2"></circle>
  <!-- 节点 3：矩形 -->
  <rect id="rect2" x="300" y="200" width="100" height="50" fill="lightyellow" stroke="black" stroke-width="2"></rect>
</svg>

在这里，我们绘制了两个矩形和一个圆形节点，下面将通过 JavaScript 实现拖拽

实现拖拽功能

具体步骤：

添加事件监听： 为每个节点（SVG 元素）绑定 mousedown、mousemove 和 mouseup 事件
记录拖拽状态： 当用户按下鼠标时，记录初始位置，并跟踪鼠标移动
更新元素位置： 当鼠标移动时，根据鼠标的偏移量更新 SVG 元素的位置
释放鼠标时结束拖拽： 在 mouseup 事件中结束拖拽

我们直接上代码

const svg = document.getElementById('flowchart');
// 记录选中的元素
let selectedElement = null;
let offset = { x: 0, y: 0 };

// 添加时间监听
svg.addEventListener('mousedown', startDrag);
svg.addEventListener('mousemove', drag);
svg.addEventListener('mouseup', endDrag);

function startDrag(event) {
  if (event.target.tagName === 'rect' || event.target.tagName === 'circle') {
    selectedElement = event.target;
    const { x: svgPx, y: svgPy } = getMousePosition(event);

    // 计算鼠标点击处相对元素位置的偏移量
    if (selectedElement.tagName === 'rect') {
      offset.x = svgPx - parseFloat(selectedElement.getAttribute('x'));
      offset.y = svgPy - parseFloat(selectedElement.getAttribute('y'));
    } else if (selectedElement.tagName === 'circle') {
      offset.x = svgPx - parseFloat(selectedElement.getAttribute('cx'));
      offset.y = svgPy - parseFloat(selectedElement.getAttribute('cy'));
    }
  }
}

function drag(event) {
  if (selectedElement) {
    const { x: svgPx, y: svgPy } = getMousePosition(event);

    // 更新元素位置
    if (selectedElement.tagName === 'rect') {
      selectedElement.setAttribute('x', svgPx - offset.x);
      selectedElement.setAttribute('y', svgPy - offset.y);
    } else if (selectedElement.tagName === 'circle') {
      selectedElement.setAttribute('cx', svgPx - offset.x);
      selectedElement.setAttribute('cy', svgPy - offset.y);
    }
  }
}

function endDrag() {
  selectedElement = null; // 移除元素
}

// 获取鼠标在 SVG 画布中的相对位置
function getMousePosition(event) {
  const CTM = svg.getScreenCTM(); // 获取 SVG 的坐标转换举证

  return {
    x: (event.clientX - CTM.e) / CTM.a,
    y: (event.clientY - CTM.f) / CTM.d,
  };
}

代码解释：

startDrag(event)： 当用户按下鼠标时，我们检查目标是否为 rect 或 circle，并将其设置为 selectedElement。同时计算鼠标点击位置与元素的偏移量 offset
drag(event) ：当用户拖动鼠标时，根据鼠标位置更新 selectedElement 的 x 和 y(矩形) 或 cx 和 cy(圆形)属性，实时改变元素位置
endDrag() ：当鼠标松开时，结束拖拽，将 selectedElement 置为 null
getMousePosition(event)： 将鼠标坐标转换为 SVG 坐标，使用 getScreenCTM() 获取 SVG 的坐标转换矩阵，并进行坐标转换

改进拖拽体验

限制元素移动范围

为了防止元素被拖拽出 SVG 画布边界，可以在 drag 函数中添加边界检测逻辑，确保元素不会超出指定范围。

function drag(event) {
  if (selectedElement) {
    const { x: svgPx, y: svtPy } = getMousePosition(event);
    const svgWidth = svg.width.baseVal.value;
    const svgHeight = svg.height.baseVal.value;

    let newX, newY, selectedElementWidth, selectedElementHeight;
    if (selectedElement.tagName === 'rect') {
      selectedElementWidth = selectedElement.width.baseVal.value;
      selectedElementHeight = selectedElement.height.baseVal.value;

      newX = svgPx - offset.x;
      newY = svgPy - offset.y;
      // 防止矩形超出边界
      newX = Math.max(0, Math.min(newX, svgWidth - selectedElementWidth));
      newY = Math.max(0, Math.min(newX, svgHeight - selectedElementHeight));

      // 更新元素位置属性
      selectedElement.setAttribute('x', newX);
      selectedElement.setAttribute('y', newY);
    } else if (selectedElement.tagName === 'circle') {
      selectedElementWidth = selectedElement.r.baseVal.value;

      newX = svgPx - offset.x;
      newY = svgPy - offset.y;
      // 防止圆形超出边界
      newX = Math.max(selectedElementWidth, Math.min(newX, svgWidth - selectedElementWidth));
      newY = Math.max(selectedElementWidth, Math.min(newY, svgHeight - selectedElementWidth));


      selectedElement.setAttribute('cx', newX);
      selectedElement.setAttribute('cy', newY);
    }
  }
}

视觉反馈

为了让用户有更好的拖拽体验，可以在 mousedown 时为被选中的元素添加边框或阴影，表示当前正在拖拽该元素。通过改变元素的 stroke 属性或添加 class 来实现。

function startDrag(event) {
  if (event.target.tagName === 'rect' || event.target.tagName === 'circle') {
    selectedElement = event.target;
    selectedElement.style.cursor = 'grabbing'; // 改变鼠标样式
    selectedElement.setAttribute('stroke', 'red'); // 给选中元素添加红色边框

    const { x: svgPx, y: svgPy } = getMousePosition(event);

    // 计算鼠标点击处相对元素位置的偏移量
    if (selectedElement.tagName === 'rect') {
      offset.x = svgPx - parseFloat(selectedElement.getAttribute('x'));
      offset.y = svgPy - parseFloat(selectedElement.getAttribute('y'));
    } else if (selectedElement.tagName === 'circle') {
      offset.x = svgPx - parseFloat(selectedElement.getAttribute('cx'));
      offset.y = svgPy - parseFloat(selectedElement.getAttribute('cy'));
    }
  }
}

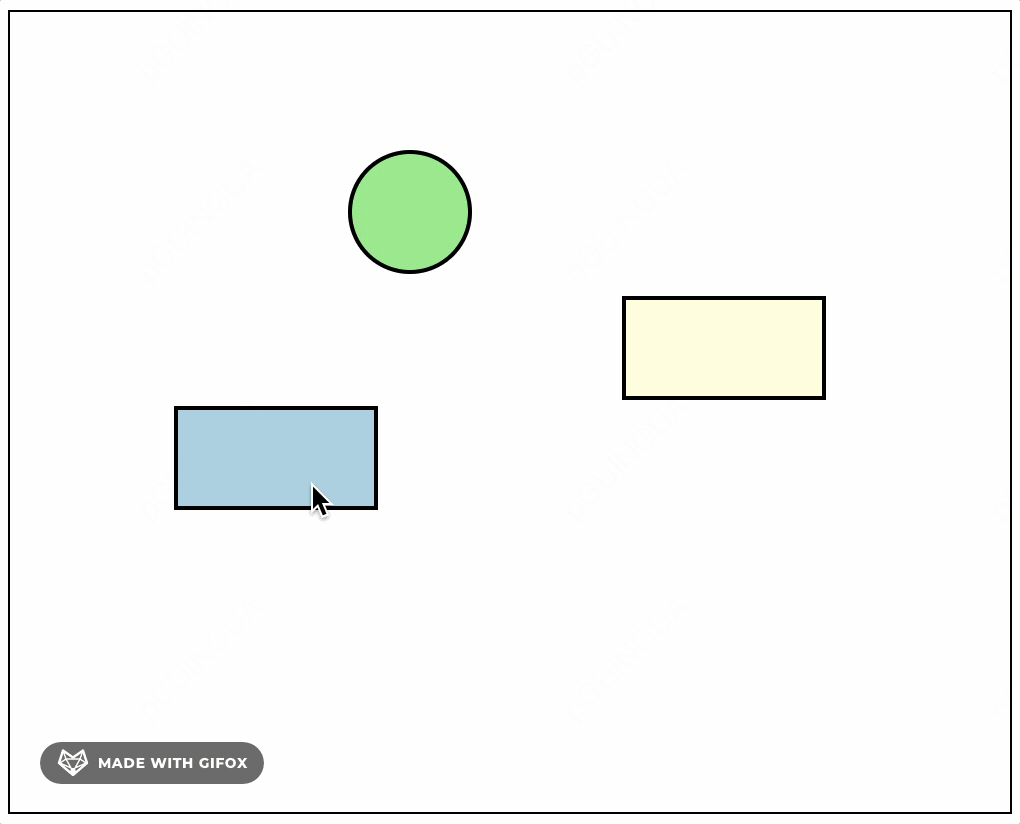

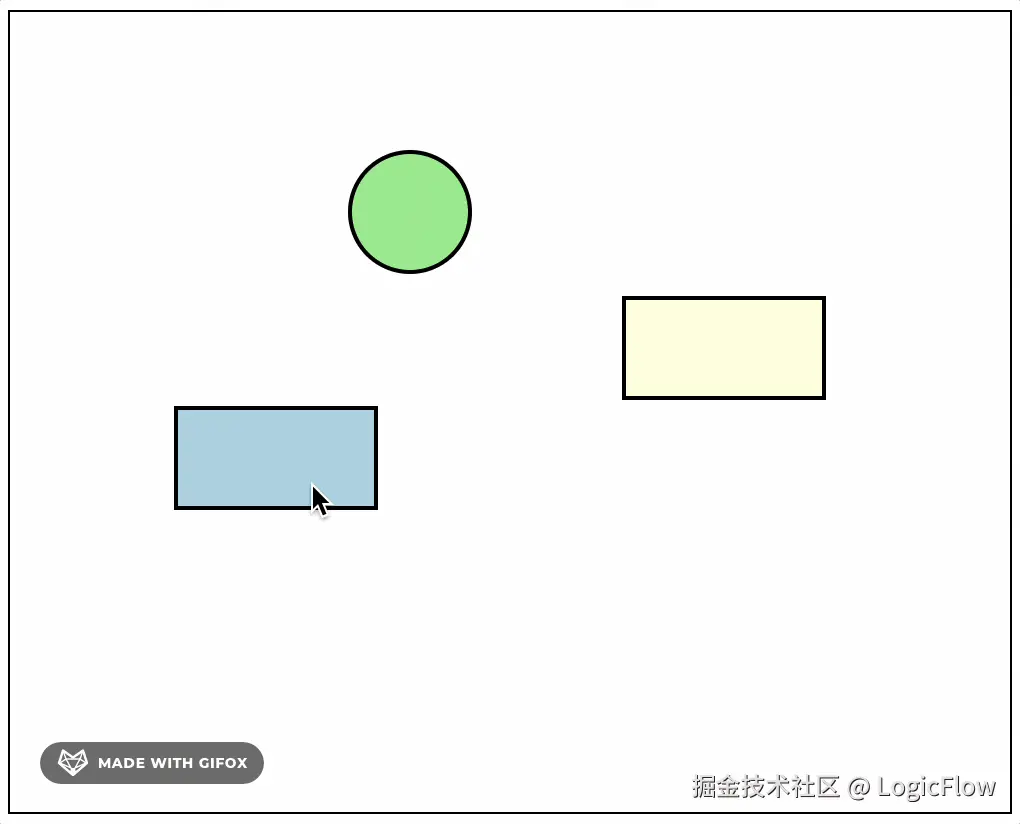

完整示例

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>SVG Drag and Drop Flowchart</title>
  <style>
    svg {
      border: 1px solid black;
    }
    rect, circle {
      cursor: grab;
    }
  </style>
</head>
<body>
  <svg id="flowchart" width="500" height="400">
    <rect id="rect1" x="50" y="50" width="100" height="50" fill="lightblue" stroke="black" stroke-width="2"></rect>
    <circle id="circle1" cx="200" cy="100" r="30" fill="lightgreen" stroke="black" stroke-width="2"></circle>
    <rect id="rect2" x="300" y="200" width="100" height="50" fill="lightyellow" stroke="black" stroke-width="2"></rect>
  </svg>

  <script>
    const svg = document.getElementById('flowchart');
    let selectedElement = null;
    let offset = { x: 0, y: 0 };

    svg.addEventListener('mousedown', startDrag);
    svg.addEventListener('mousemove', drag);
    svg.addEventListener('mouseup', endDrag);


    function startDrag(event) {
      if (event.target.tagName === 'rect' || event.target.tagName === 'circle') {
        selectedElement = event.target;
        selectedElement.style.cursor = 'grabbing'; // 改变鼠标样式
        selectedElement.setAttribute('stroke', 'red'); // 给选中元素添加红色边框

        const { x: svgPx, y: svgPy } = getMousePosition(event);

        // 计算鼠标点击处相对元素位置的偏移量
        if (selectedElement.tagName === 'rect') {
          offset.x = svgPx - parseFloat(selectedElement.getAttribute('x'));
          offset.y = svgPy - parseFloat(selectedElement.getAttribute('y'));
        } else if (selectedElement.tagName === 'circle') {
          offset.x = svgPx - parseFloat(selectedElement.getAttribute('cx'));
          offset.y = svgPy - parseFloat(selectedElement.getAttribute('cy'));
        }
      }
    }

    function drag(event) {
      if (selectedElement) {
        const { x: svgPx, y: svtPy } = getMousePosition(event);
        const svgWidth = svg.width.baseVal.value;
        const svgHeight = svg.height.baseVal.value;

        let newX, newY, selectedElementWidth, selectedElementHeight;
        if (selectedElement.tagName === 'rect') {
          selectedElementWidth = selectedElement.width.baseVal.value;
          selectedElementHeight = selectedElement.height.baseVal.value;

          newX = svgPx - offset.x;
          newY = svgPy - offset.y;
          // 防止矩形超出边界
          newX = Math.max(0, Math.min(newX, svgWidth - selectedElementWidth));
          newY = Math.max(0, Math.min(newX, svgHeight - selectedElementHeight));

          // 更新元素位置属性
          selectedElement.setAttribute('x', newX);
          selectedElement.setAttribute('y', newY);
        } else if (selectedElement.tagName === 'circle') {
          selectedElementWidth = selectedElement.r.baseVal.value;

          newX = svgPx - offset.x;
          newY = svgPy - offset.y;
          // 防止圆形超出边界
          newX = Math.max(selectedElementWidth, Math.min(newX, svgWidth - selectedElementWidth));
          newY = Math.max(selectedElementWidth, Math.min(newY, svgHeight - selectedElementWidth));


          selectedElement.setAttribute('cx', newX);
          selectedElement.setAttribute('cy', newY);
        }
      }
    }

    function endDrag() {
      if (selectedElement) {
        selectedElement.style.cursor = 'default';
        selectedElement.setAttribute('stroke', 'black');
      }
      selectedElement = null;
    }

    function getMousePosition(event) {
      const CTM = svg.getScreenCTM();
      return {
        x: (event.clientX - CTM.e) / CTM.a,
        y: (event.clientY - CTM.f) / CTM.d
      };
    }
  </script>
</body>
</html>

效果如下：

2024-11-07 10.37.40.gif

总结

通过上面两种方案的对比，我们了解到了分别使用两种技术路线实现流程图交互的思路，在基础打好之后，我们接下来就可以进入到本次课程的核心，带领大家实现一套简单但功能完善的流程图库了。
