概述
I2S（Inter-IC Sound）是一种广泛应用于数字音频传输的串行接口标准。它最初由飞利浦（Philips）公司开发，用于解决在集成电路之间传输音频数据的问题。I2S协议定义了音频数据的传输格式、时序和控制信号。

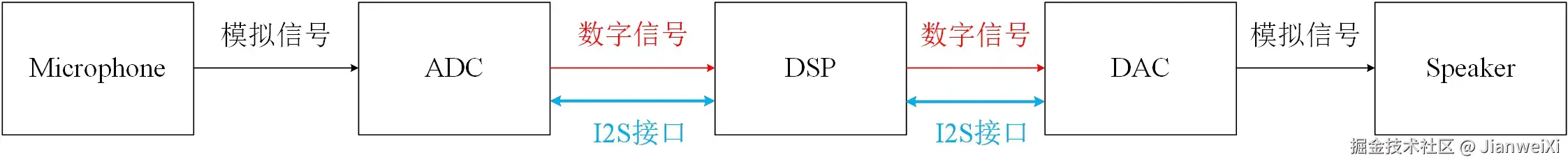

在工作中音频采集和输出，ADC/DAC和主芯片之间的通信均是通过I2S进行通信的，其应用场景如下：
I2S信号线
- 时钟线（Continues Serial Clock，SCK）：也称为位时钟（Bit Clock，BCLK），用于同步音频数据的传输，确定数据传输的速度和时序。SCK的频率=2x采样频率x位宽
- 左/右声道线（Left-Right Clock，LRCK）：也称为帧同步信号（Frame Sync），用于指示当前传输的是左声道，还是右声道的音频数据。LRCK的频率=采样频率
- 数据线（Serial Data，SD）：用于传输实际的音频数据。数据的位宽可以根据具体应用而变化，通常为16位或32位。在发送方向上称为Serial Data Out（SDO），在接收方向上称为Serial Data In（SDI）。
- 如果需要实现收和发功能，则可能需要第四根信号线，用于区分接收和发送的数据信号。
- 有时，为了使系统间能够更好地同步，还可能需要一个额外的主时钟信号MCLK，也称为系统时钟（System Clock），它是采样频率的128、或256、或384或512倍*。*但MCLK不是I2S接口的标准配置，而是在某些应用中可能需要的额外信号。
三种数据传输模式

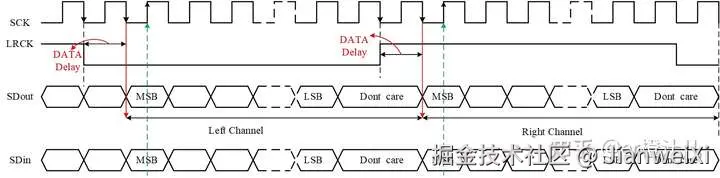

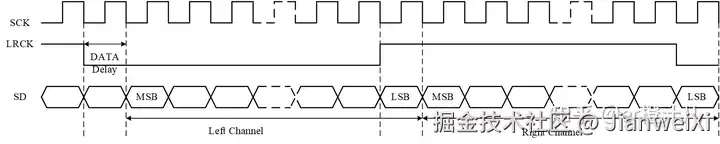

飞利浦标准模式（Phillips Standard I2S mode）
（1）LRCK（左右声道选择信号）：LRCK信号用于指示当前数据帧是左声道数据还是右声道数据。飞利浦格式中，当LRCK为低时，表示当前传输的数据是左声道数据；当LRCK为高时，表示当前传输的数据为右声道数据
（2）SCK（位时钟）：数据传输的时钟信号。在SCK下降沿发送数据，在SCK上升沿采样数据
（3）Data Delay：发送的有效数据相对于LRCK的跳变沿（从0到1或从1到0）延迟一个时钟周期
（4）数据发送从MSB开始；数据MSB与LRCK delay 1个SCK的边沿对齐

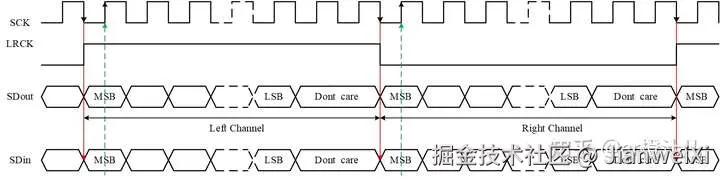

左对齐模式（Left Justified Standard）
（1）在左对齐格式中，LRCK为高时，表示当前传输的数据为左声道数据；当LRCK为低时，表示当前传输的数据为右声道数据
（2）在SCK下降沿发送数据，在SCK上升沿接收数据
（3）无data delay：发送的有效数据相当于LRCK跳变沿（从0到1或从1到0）不延迟
（4）数据发送从MSB开始；数据MSB与LRCK跳变沿对齐

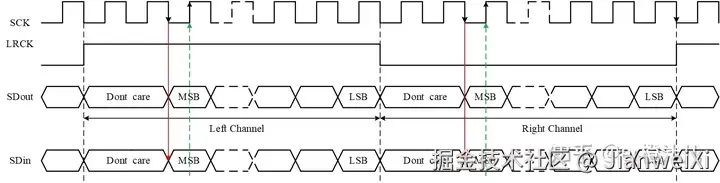

右对齐模式（Right Justified Standard）
（1）右对齐格式中，LRCK为高电平时，表示当前传输的数据为右声道数据；当LRCK为低电平时，表示当前传输的数据为左声道数据
（2）在SCK下降沿发送数据，在SCK上升沿接收数据
（3）无Data delay：发送的有效数据相当于LRCK跳变沿（从0到1或从1到0）不延迟
（4）数据发送从MSB开始；数据LSB与LRCK跳变沿对齐
