一文看懂 Jetapck Compose 布局流程

fundroid
1,495 阅读11分钟

1. 前言：从 Compose 生命周期说起

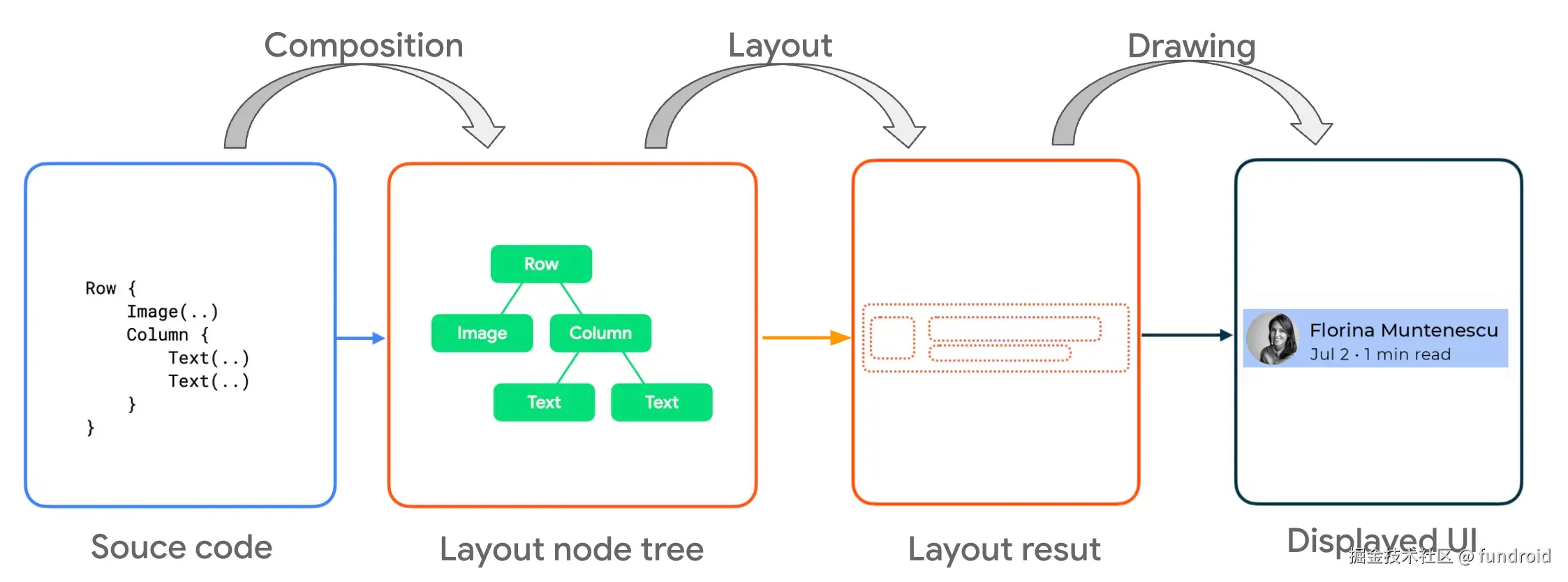

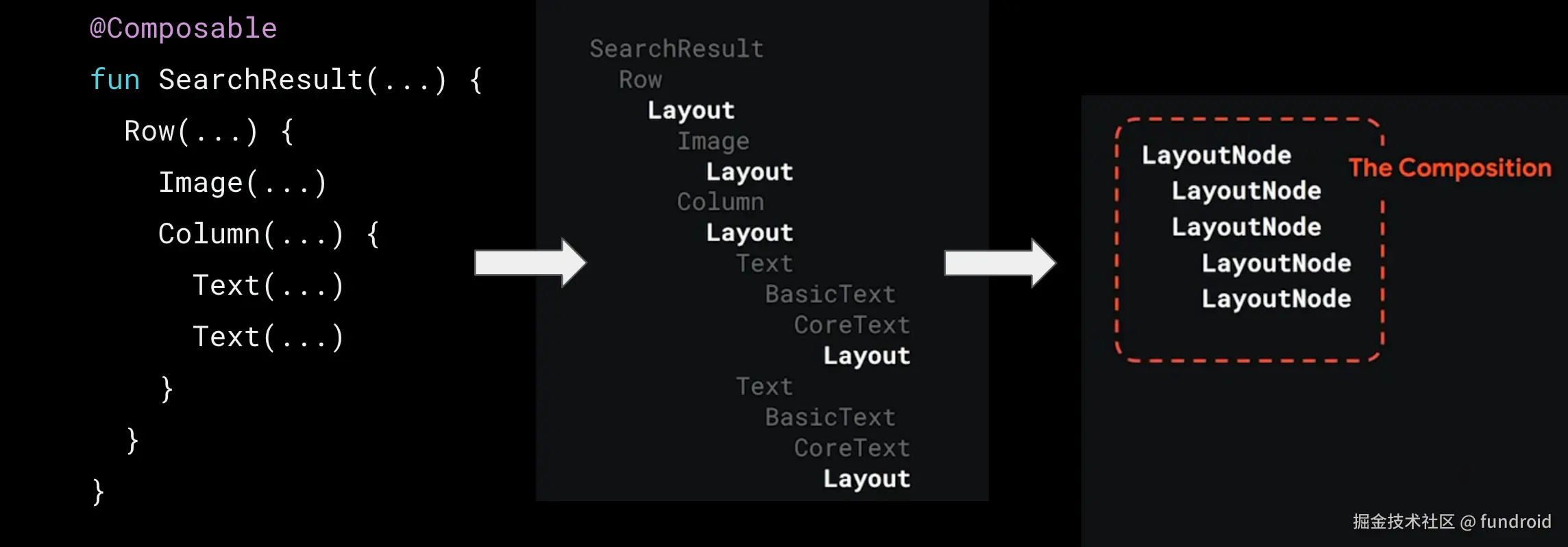

image.png Compose 绘制生命周期为三个阶段：

  1. Composition/组合：Composable 源码经过运行后生成 LayoutNode 的节点树，这棵树被称为 Composition。
  2. Layout/布局：对节点树深度遍历测量子节点的尺寸，并将其在父容器内摆放到合适的位置。
  3. Drawing/绘制：基于布局后拿到的尺寸和位置信息，绘制上屏。

我们与 Android 经典视图系统的生命周期（Measure，Layout，Drawing）做一个对比：组合是 Compose 的特有阶段，是其能够通过函数调用实现声明式 UI 的核心，想要深入理解 Compose 第一课就是理解这个过程。但我已经有一些文章介绍过了，不在本文讨论范围。可以参考 深入理解 Jetpack Compose 内核：SlotTable 系统

绘制阶段与传统视图大同小异，都是通过 Android Cavas API ，底层调用 skia 实现，本文也不做讨论。

本文讨论的重点是布局阶段。Compose 的布局把 Measure 也了囊括进来，相对于 Android View 有相似性，但也有其独有的特点和优势，接下来我们进入正题。

2. Compose 布局过程三步走

Compose 布局包括三个阶段，从当前 Node 出发，需要依次经历：

  1. Measure children： 深度遍历子节点，并测量它们的尺寸。
  2. Decide own size：根据收集到的子节点尺寸，决定当前节点自己的尺寸
  3. Place children：将子节点摆放到合理的相对位置

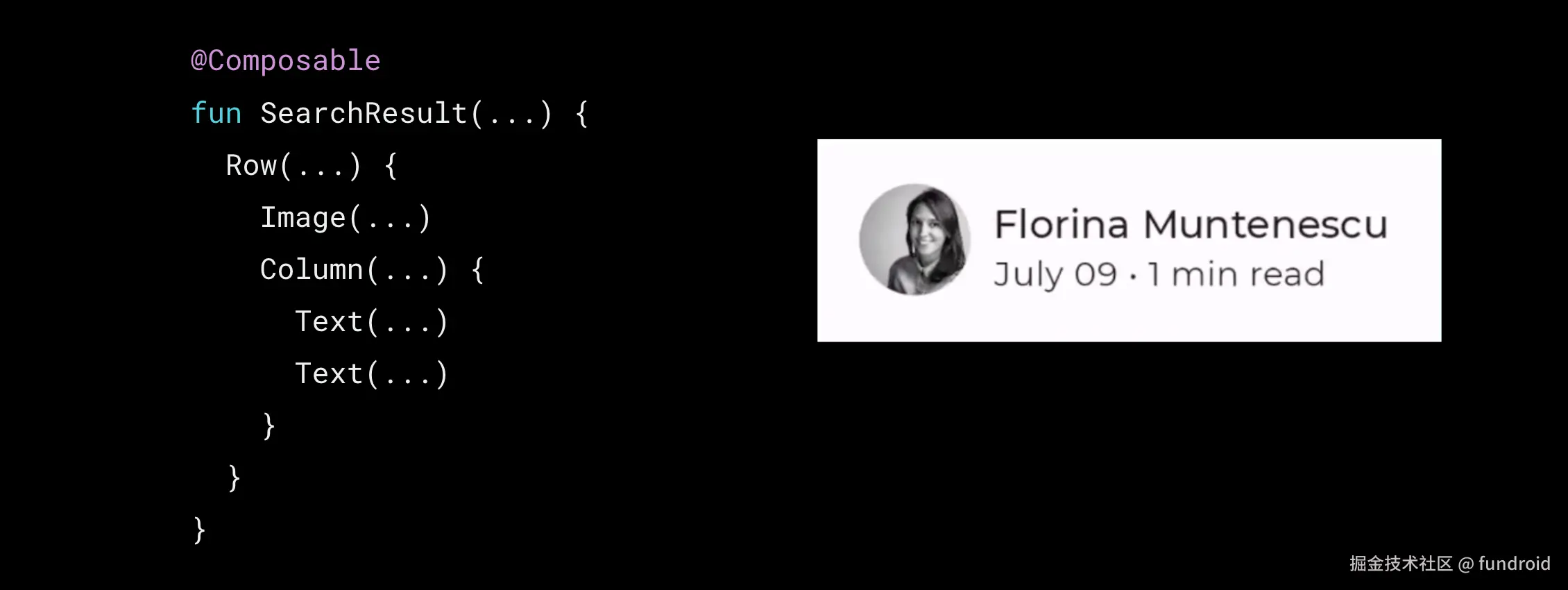

上面代码描述了一个卡片的布局，下面以这个布局的节点树为例，看一下布局流程

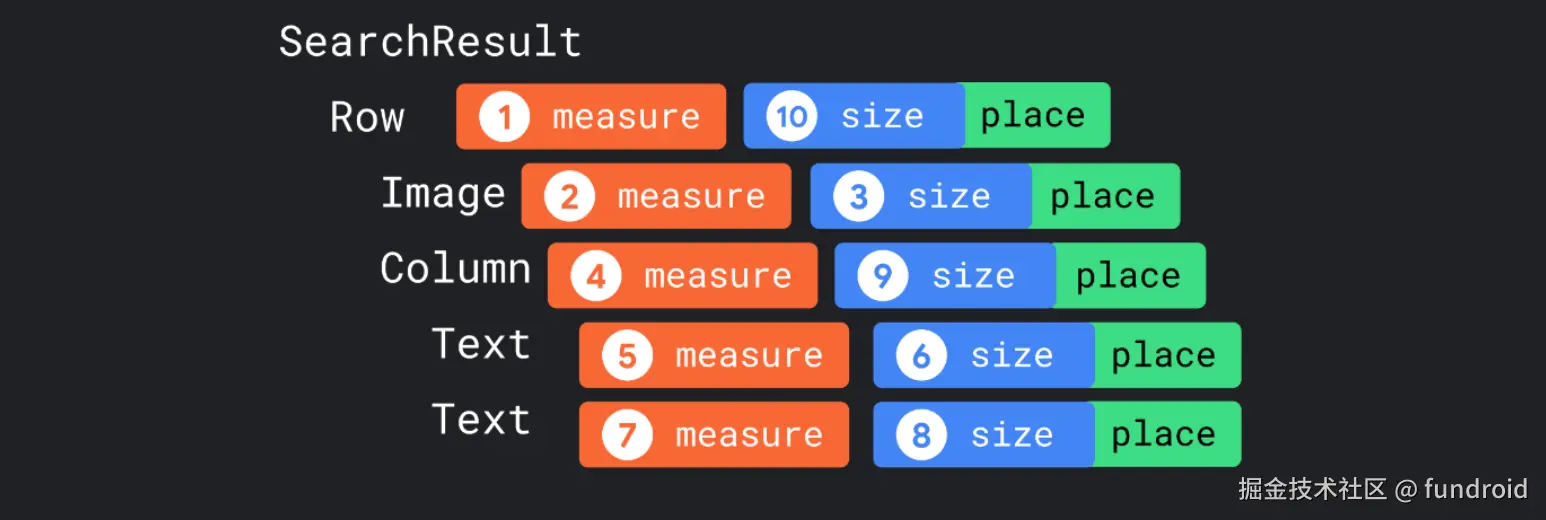

  • Step1：从 Row 开始发起测量，遵循三步走第一步，深度遍历测量其子节点 Image 和 Column
  • Step2&3： Image发起测量，因为没有子节点需要测量了，所以只需要计算自己的尺寸，也因为没有子节点需要摆放，空实现完成 place 即可。
  • Step4：Column 发起测量，因其有子节点，继续深度遍历
  • Step5&6：测量 Text ，因为一个叶子节点，立即完成自己的 Size 和 Place 阶段
  • Step7&8：测量另一个 Text，同上
  • Step9：Column 拿到两个子 Text 返回的 Size 后，计算出自己的 Size，不难猜到其计算逻辑应该是 width = maxOf(child1.w, child2.w)， height = sumOf(child1.h, child2.h)。 设置自己的 width 和 height 后，对两个子 Text 进行 Place， 垂直线性摆放。

看一下代码是如何实现这三步。

所有的 Composable 最终都会调用一个公共 Layout Composable 方法，这里面创建 LayoutNode 存储在 Composition 节点树


以 Column 的实现为例，可以看到调用 Layout 时，传入了三个参数

@Composable
inline fun Column(
    modifier: Modifier = Modifier,
    verticalArrangement: Arrangement.Vertical = Arrangement.Top,
    horizontalAlignment: Alignment.Horizontal = Alignment.Start,
    content: @Composable ColumnScope.() -> Unit
) {
    val measurePolicy = columnMeasurePolicy(verticalArrangement, horizontalAlignment)
    Layout(
        content = { ColumnScopeInstance.content() },
        measurePolicy = measurePolicy,
        modifier = modifier
    )
}
  • content：在这里定义子 Composable ，组合过后形成当前节点的子节点
  • measurePolicy：这是定义了布局的三步走核心逻辑
  • modifier：修饰符链，参与到布局或者绘制阶段

measurePolicy和 modifier 会存储在当前 LayoutNode 上，等待 measure 的开始参与其中。下面重点分析 MeasurePolicy 了解三步走如何实现。

3. MeasurePolicy - 测量策略

fun interface MeasurePolicy {

    fun MeasureScope.measure(
        measurables: List<Measurable>,
        constraints: Constraints
    ): MeasureResult

}

MeasurePolicy 通过 measure 方法完成测量。这里有两个重要参数：

  • measurables：等待测量的对象，其实就是当前节点的子节点
  • constraints：测量约束。节点需要基于当前的 Constaints 进行测量， 它规定了节点尺寸的上限和下限，如下：
class Constraints {
    val minWidth: Int
    val maxWidth: Int
    val minHeight: Int
    val maxHeight: Int
    ...
}

4. Constraints - 测量约束

父节点通过 Constraints 约束子节点的测量。Constraints 非常重要，我们常说 Compose 不怕布局嵌套正是得益于它。反观 Android 原生视图，由于测量阶段的约束不明确，子 View 需要再次请求父 View 给出清楚的 View.MeasureSpec，导致出现多次绘制

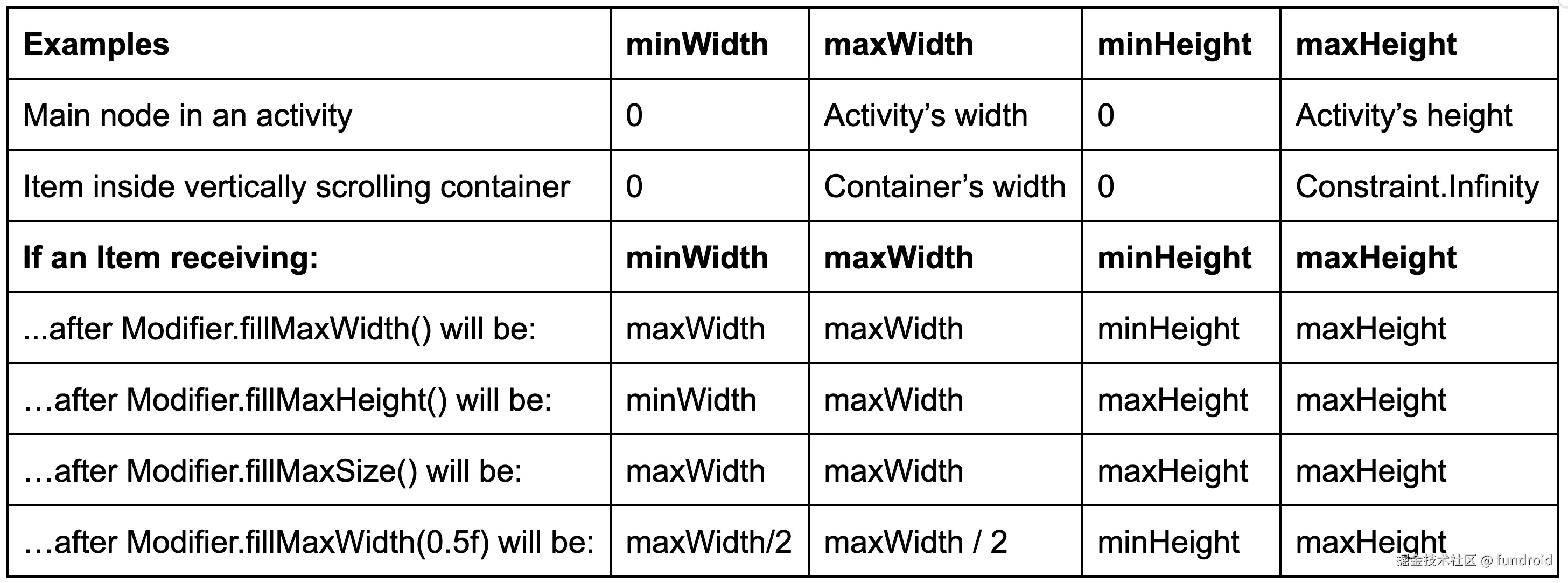

举几个例子理解一下 Constraints 如何设置：


对于页面的根节点， Activity 的 Window 的长宽就是其 Constraints 的最大长宽。如果是一个垂直可滚动容器的节点，那么它的 Constraints 的 height 应该是 Infinity，因为它可以跨多个屏幕存在。

此外， Modifier 的装饰能力本质也是通过修改 Constraints 完成的。例如 fillMaxWidth 要求被修饰的节点填充整个父容器，所以 Modifier 会在布局阶段将 minHeight/minWidth 对齐 max 组值。关于 Modifier 参与布局的流程，稍后介绍。

5. 三步走实现 - Kotlin 语法优势的体现

举例看一下三步走代码如何实现

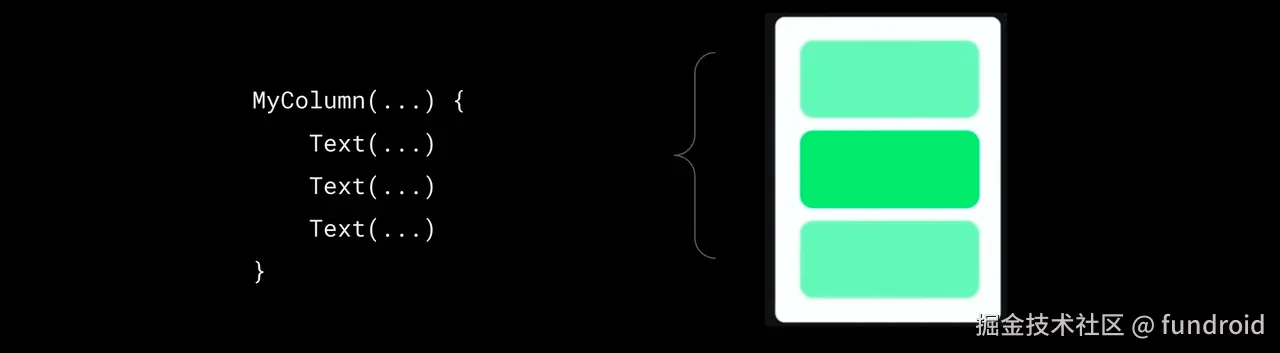

我们实现一个类似 Column 的布局效果，在 measurePolicy#measure 中实现三步走逻辑。

measurePolicy = { // this: MeasureScope
    // Step1：Measure each children
    val placeables = measurables.map { measurable ->
        measurable.measure(constraints)
    }

    // Step2: Deciee own size
    val height = placeables.sumOf { it.height }
    val width = placeables.maxOf { it.width }

    layout(width, height) { //this: Placeable.PlacementScope

        // Step3: Place children by changing the offset of y co-ord
        var yPosition = 0

        placeables.forEach { placeable ->
            // Position item on the screen
            placeable.placeRelative(x = 0, y = yPosition)

            // Record the y co-ord placed up to
            yPosition += placeable.height
        }
    }
}
  1. 每个 measuable 提供了参与测量的 measure 方法，此处会传入 Constraints ，返回的 placeable 中已经存储了测量后的 widht 和 height，等待 place
  2. 基于各个 placeable 的 w 和 h 计算当前节点的 Size，并通过 layout 方法设置。 layout 方法内会真正的创建 LayoutNode 。
  3. layout 方法的末参是一个 lambda ，这里是第三步摆放子节点的逻辑，通过设置 y 轴的偏移量实现纵向布局，非常简单。

特别值得一提的是，通过 meause 一个方法就完成三步走，布局逻辑相对传统的 View 系统更加高效，回想传统自定义 View 你需要分别实现 onMeasure，onLayout，onDraw 等，逻辑分散，可读性差。

但是这种集中式的写法有一个弊端，需要人为保证代码顺序。试想如果把 layout 写在 measure 前面怎么办？幸好 Kotlin 强大的编译期检查能力，很好地指导大家写出正确代码：

  • measure 方法的返回值是 MeasureResult 类型，layout 方法也返回此类型，所以保证了尾部一定是调用 layout 完成三步走。
  • Measuable#measure 调用后返回 Placeable 类型，然后才能调用 Placeable#place，这保证了 place 和 measure 的先后关系
  • Measuable#measure 只能在 MeasureScope 中调用， Placeable#place 只能在 Placeable.PlacementScope 中调用，这确保了 place 需要在 layout 的 lambda 中调用

通过各种返回值类型、作用域类型的约束，大家可以写出安全又一气呵成的代码，这种 API 设计理念值得推崇。

6. Modifier Node

接下来介绍一下 Modifier 如何参与布局的。

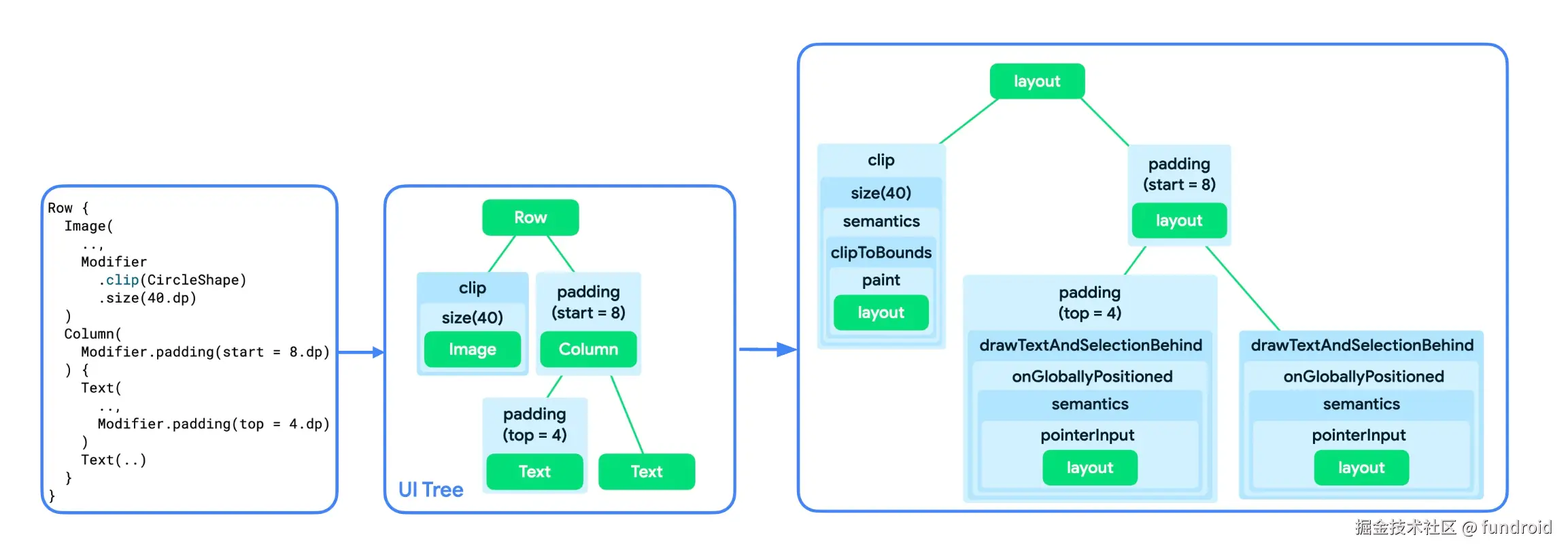

Modifier 在组合之后也会成为 Node 存储在节点树上，Modifier 的调用链生成一条单向继承的子节点树，而被修饰的 Composable 会成为这条树枝的叶子结点。

比如上面例子中，Image 最终成为 clip->size 的子节点。实际上 Image 内部有一些内置的 Modifier，所以全部展开后 Image 所在的树枝上有一连串 ModifierNode 。

挂在节点树上的 ModifierNode 可以参与到深度遍历的绘制流程中，在 Image 之前对 Constraints 做出调整，完成对末端 Image 的装饰。

以 Padding 修饰符为例，看一下源码：

//组合中调用 paddiung 会
fun Modifier.padding(
    start: Dp = 0.dp,
    top: Dp = 0.dp,
    end: Dp = 0.dp,
    bottom: Dp = 0.dp
) = this then PaddingElement(
    start = start,
    top = top,
    end = end,
    bottom = bottom
)

//Element 存储到链上，创建 PaddingNode
private class PaddingElement(
    ...
) : ModifierNodeElement<PaddingNode>()


//PaddingNode 定义 measure 逻辑
private class PaddingNode(

    overide fun MeasureScope.measure(
        measurable: Measurable, // 注意不是list
        constraints: Constraints
    ): MeasureResult {
        ...
    }

) : LayoutModifierNode, Modifier.Node()

组合阶段， Modifier#then 创建 Element 加入 Modifier chain 中。Element 是无状态的，重组中会重新生成，Element 会在组合中创建有状态的 ModifierNode。 ModifierNode 有状态，重组中仅当状态发生变化时被更新，否则不会重新生成。 Modifier Node 是 Compose 1.5 引入的新优化，目的就是通过存储 Modifier 状态参与比较，提升重组性能。 可以参考 Jetpack Compose 1.5 发布：全新 Modifier 系统助力性能提升

ModifierNode 按照参与的阶段不同，分为 LayoutModifierNode 和 DrawModifierNode。 对于前者，布局逻辑就是现在 LayoutModifierNode#measure 中，和 MeasurePolicy#measure 的功能一样，唯一的区别是接受单个 measurable 参数而不是 List。因为我们知道了 ModifierNode 是单向继承，所以只会有一个后续子节点。如果把 LayoutNode 的 measure 看做是自定义 ViewGroup 需要针对多个子 View 布局，那么 LayoutModifierNode 的 measure 更像是自定义 View，只对自身负责。

7. Modifier.layout {}

除了自定义一个 Modifier 来改变当前节点的布局，还有一个简单的方法就是使用 Modifier.layout {} 方法

fun Modifier.layout(
    measure: MeasureScope.(Measurable, Constraints） -> MeasureResult
)

我们可以在 Modifier 调用链的任意位置插入 measure 自定义代码，对当前节点做装饰。例如下面代码中添加了一个自定义 50px 的 padding。

Box(Modifier
    .background(Color.Gray)
    .layout { measurable, constraints ->
        // an example modifier that adds 50 pixels of vertical padding
        val padding = 50
        val placeable = measurable.measure(constraints.offset(vertical = -padding))
        layout(placeable.width, placeable.height + padding) {
            placeable.placeRelative(0, padding)
        }
    }){ ... }

8. Modifier 布局流程

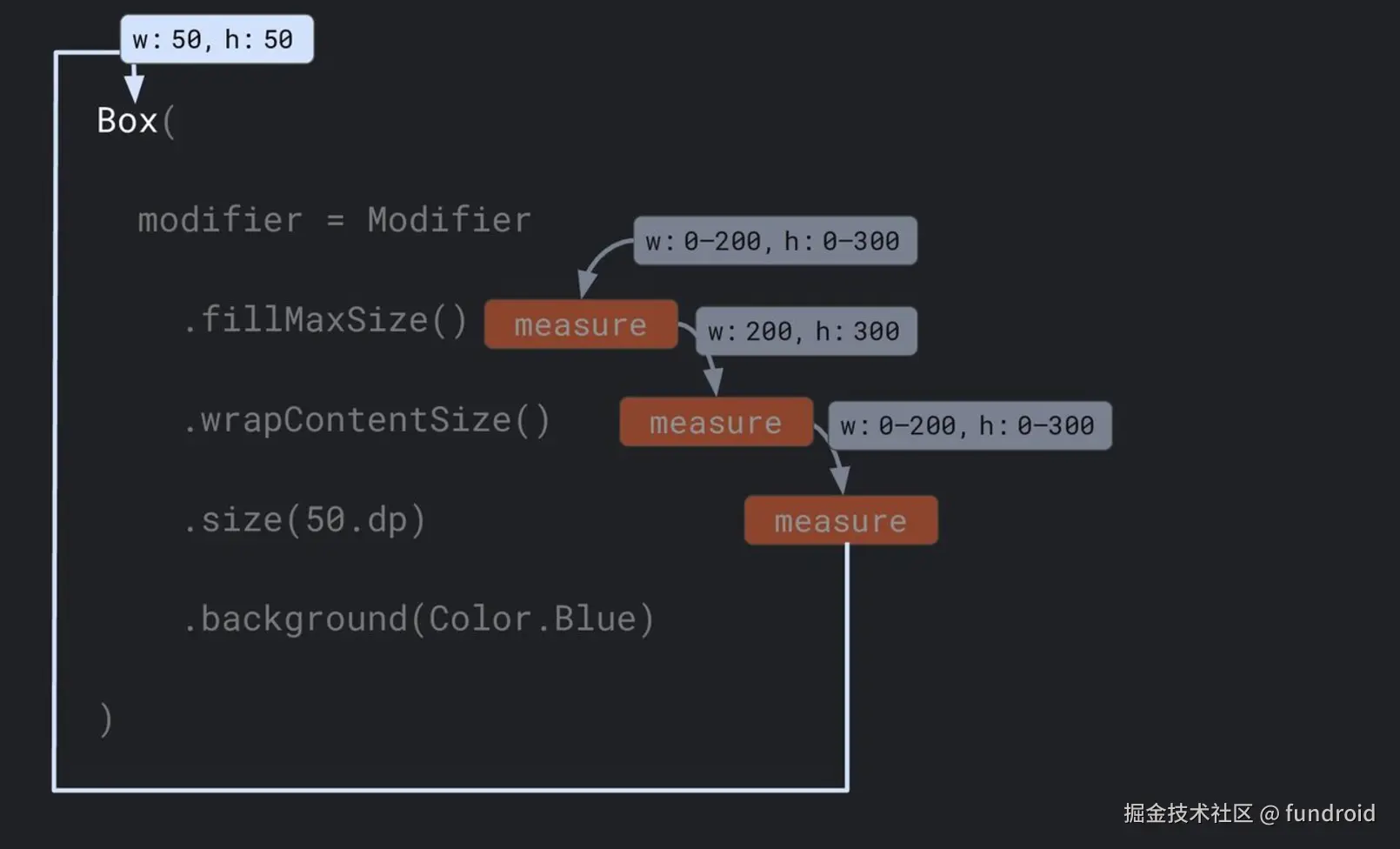

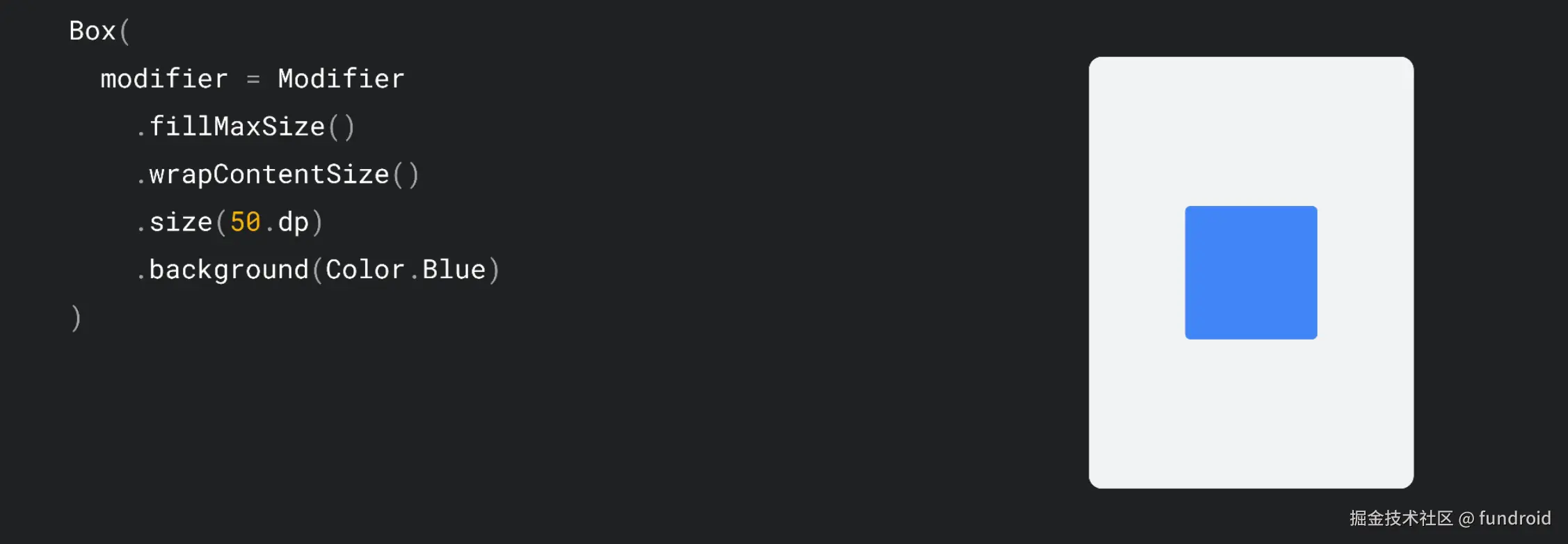

上面代码绘制一个居中摆放 50*50 的矩形。我们通常不会同时设置这么多 size 相关的 modifier，这个例子只是为了展示 Modifier 的布局流程:

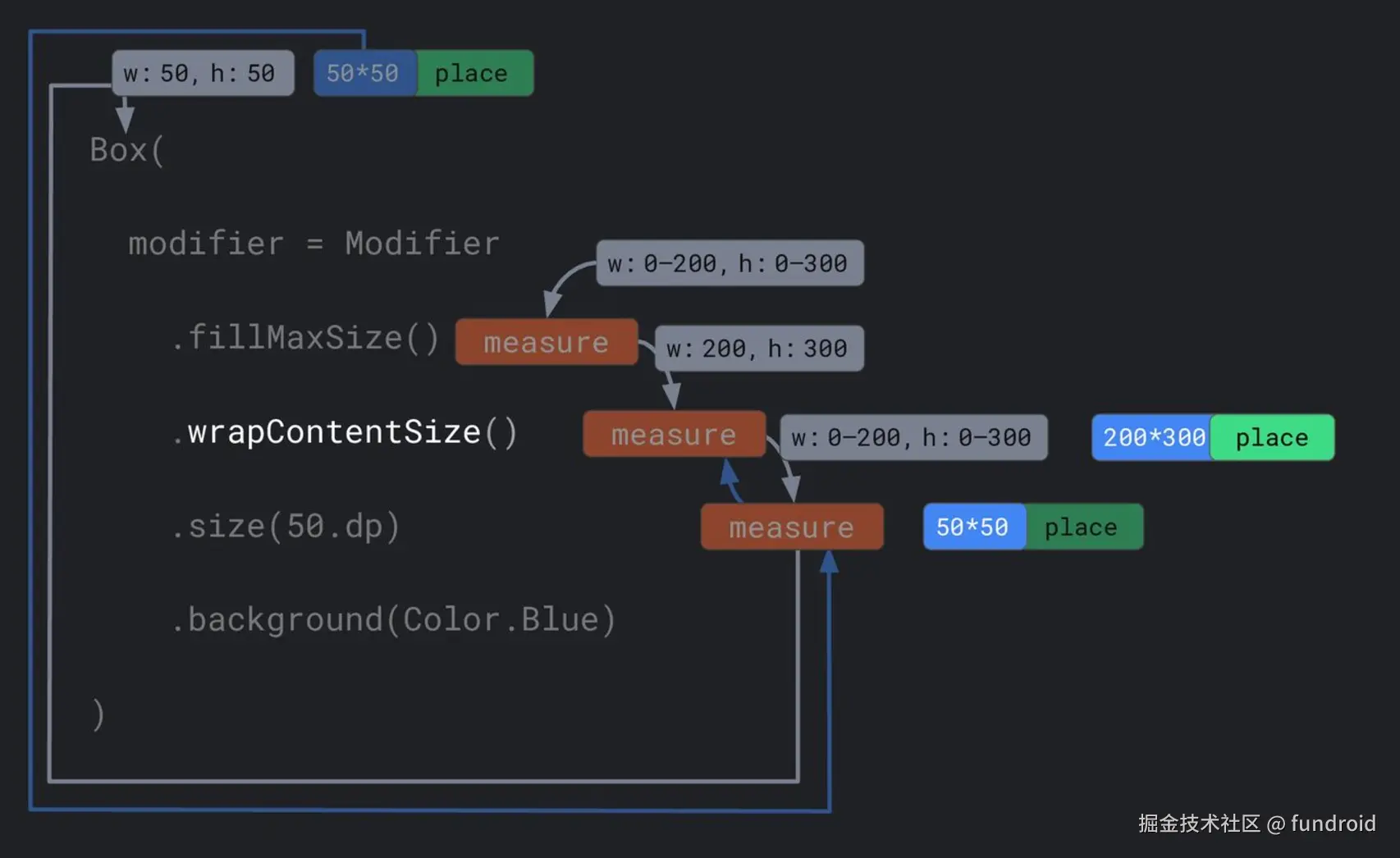

先看一下自顶向下的测量流程：从 fillMaxSize 对应的 LayoutModifierNode 出发，假设当前的 Constraints 是 w:0-200，h:0-300。fillMaxSize 的功能是让子节点填满当前全部剩余空间，所以会为子节点创建以下 childConstraints :

val childConstraints = Constraints (
    minWidth = outerConstraints.maxWidth,
    maxWidth = outerConstraints.maxWidth,
    minHeight = outerConstraints.maxHeight,
    maxHeight = outerConstraints.maxHeight,
)

来到 warpContentSize，它会让子自己决定 size 不设限， min 值再次回归 0，childConstraints 如下：

val childConstraints = Constraints (
    minWidth = 0,
    maxWidth = outerConstraints.maxWidth,
    minHeight = 0,
    maxHeight = outerConstraints.maxHeight,
)

来到 size(50)，这里自然要给一个具体的 size 约束，如下：

val childConstraints = Constraints (
    minWidth = 50,
    maxWidth = 50,
    minHeight = 50,
    maxHeight = 50,
)

以此类推 Constraints 经过不断调整传入到叶子结点 Box 对应的 LayoutNode，完成三步走第一步测量


叶子节点测量完后，再自底向上进行第二三步，整个流程不做赘述了，只提一点： wrapContentSize 从语义上是应该跟随子节点的大小，即 5050，为什么实际尺寸设置了 200300 呢？

因为其父节点 fillMaxSize 传入的 Constraints 是 200300，wrapContentSize 必须填满这个空间，而由于它有一个默认参数 align = Alignment.Center，所以才能出现 5050 矩形块居中的效果。

9. Intrinsic Measurements - 固有特性测量

中文将其翻译成“固有特性”，很多人不理解“固有”到底指什么？所以放在本文最后讨论一下

Compose 要求布局过程中每个节点只被测量一次，测量总耗时只与节点数正相关，与层级无关，所以 Comopse UI 不怕嵌套过深，而传统 Android 视图系统中，某个 View 存在多次测量的情况，随着层级变多测量次数会指数级增长，所以传图视图下我们需要通过优化 View 的层级提升性能。

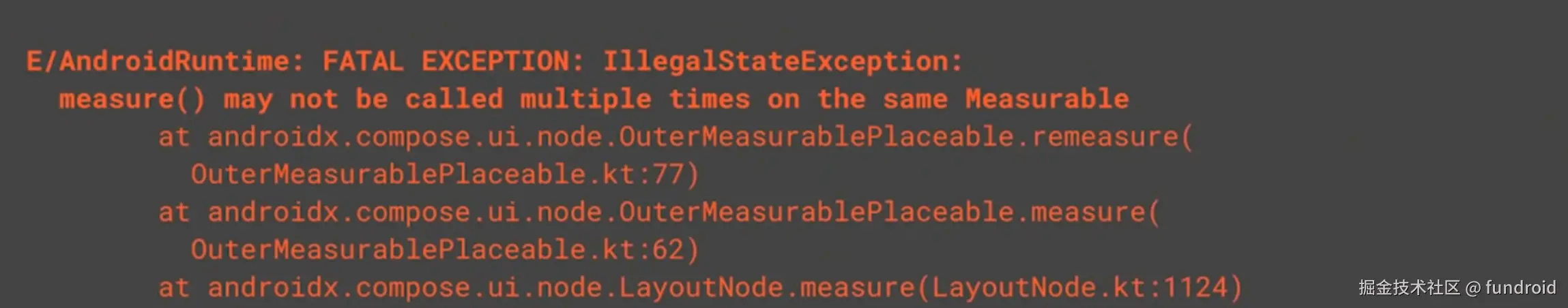

Compose 为了保证“每个节点只测量一次”的原则，甚至增加了编译期检查：

val constraints1 = ...
val constraints2 = ...
val placeable1 = measurable.measure(constraints1
val placeable2 = measurable.measure(constraints2)


“每个节点只测量一次” 在提升性能的同时也带来了问题。看下面官方文档的例子

@Composable
fun TwoTexts(modifier: Modifier = Modifier, text1: String, text2: String) {
    Row(modifier = modifier) {
        Text(
            modifier = Modifier
                .weight(1f)
                .padding(start = 4.dp)
                .wrapContentWidth(Alignment.Start),
            text = text1
        )
        Divider(
            color = Color.Black,
            modifier = Modifier.fillMaxHeight().width(1.dp)
        )
        Text(
            modifier = Modifier
                .weight(1f)
                .padding(end = 4.dp)
                .wrapContentWidth(Alignment.End),

            text = text2
        )
    }
}

上面代码的本意是希望打造以下的布局效果：

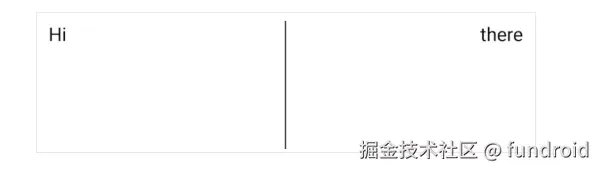

但实际效果不符合预期：Divider 的高度没有对齐左右的 Text ，而是撑满了容器高度


Row 为测量 Divider 传入 Constraints 时，不知道对齐 Text 高度应该设置怎样的 maxHeight 。传入的 maxHeight 值比较大导致 Divider 的 fillMaxSize 撑满了整个容器。

传统视图体系中类似的情况，Row 在测量了 Text 的高度后，会再测量一次 Divider 并给出更合适的 View.MeasureSpec，但 Compose 中不可以，因为这样违反了“每个节点只测量一次” 的原则。

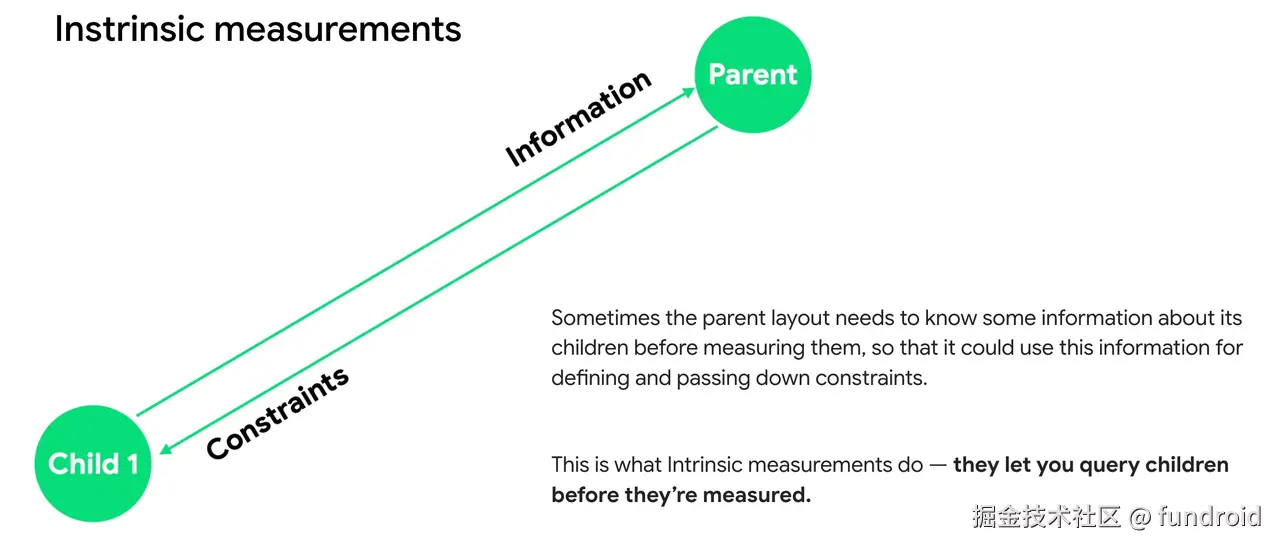

为此， Compose 引入了“固有特性测量”的机制。在当前节点正式发起深度遍历子测量节点之前的一次“预处理”，从子节点提前获取必要信息，设置更合理的 Constraints， 然后再发起正式测量。

MeasurePolicy 中提供了获取“固有特性”尺寸的方法：IntrinsicMeasureScope.minIntrinsicXXX

fun interface MeasurePolicy {

   fun IntrinsicMeasureScope.minIntrinsicWidth(
        measurables: List<IntrinsicMeasurable>,
        height: Int
    ): Int

   fun IntrinsicMeasureScope.minIntrinsicHeight
   fun IntrinsicMeasureScope.maxIntrinsicWidth
   fun IntrinsicMeasureScope.maxIntrinsicHeight

}

Text 的固有特性的 minIntrinsicHeight 是文本内容单行展示的高度；Divider 的 minIntrinsicHeight 是 0，当我们改一下例子中的代码，在 Row 的 Modifier.height 增加 IntrinsicSize.Min

Row(modifier = modifier.height(IntrinsicSize.Min)) {...}

Row 在发起子节点测量前，通过 MeasurePolicy 提供的固有特性相关方法，获取所有子节点的 minIntrinsicHeight， 取最大的一个设为 Constraints.maxHeight 后发起正式测量。这样， Divider 的 fillMaxSize 就会跟 Text 两边高度对齐了。


看到这里相信大家理解 “固有”的含义了，其本质代表“不依赖 Constraints” 就可以获取的值，基于这些值更新 Constraints，后续测量只有一次也能正确约束。
