接着上篇：玩转MySQL锁机制：优化并发与事务的必备技能（二）
2. InnoDB中的行锁
行锁(Row Lock)也称为记录锁，顾名思义，就是锁住某一行（某条记录row)。需要的注意的是，MySQL服务器层并没有实现行锁机制，行级锁只在存储引擎层实现。
优点: 锁定力度小，发生锁冲突概率低，可以实现的并发度高。
缺点: 对于锁的开销比大，加锁会比较慢，容易出现死锁情况。
InnoDB与MylSAM的最大不同有两点:一是支持事务(TRANSACTION);二是采用了行级锁。
首先我们创建表如下:
CREATE TABLE student (
id INT,
name VARCHAR(20) ,
class varchar( 10) ,
PRIMARY KEY ( id)
) Engine=InnoDB CHARSET=utf8;
向这个表里插入几条记录:
INSERT INTO student VALUES
( 1,'张三','一班'),
(3,'李四','一班') ,
( 8,'王五','二班') ,
( 15,'赵六','二班') ,
(20,'钱七','三班');
这里把B+树的索引结构做了一个超级简化，只把索引中的记录给拿了出来，下面看看都有哪些常用的行锁类型。
① 记录锁（Record Locks）
记录锁也就是仅仅把一条记录锁上，官方的类型名称为：LOCK_REC_NOT_GAP。比如我们把id值为 8 的那条记录加一个记录锁的示意图如图所示。仅仅是锁住了id值为 8 的记录，对周围的数据没有影响。
举例如下：
记录锁是有S锁和X锁之分的，称之为S型记录锁和X型记录锁。
- 当一个事务获取了一条记录的S型记录锁后，其他事务也可以继续获取该记录的S型记录锁，但不可以继续获取X型记录锁；
- 当一个事务获取了一条记录的X型记录锁后，其他事务既不可以继续获取该记录的S型记录锁，也不可以继续获取X型记录锁。
② 间隙锁（Gap Locks）
MySQL在REPEATABLE READ隔离级别下是可以解决幻读问题的，解决方案有两种，可以使用MVCC方案解决，也可以采用加锁方案解决。但是在使用加锁方案解决时有个大问题，就是事务在第一次执行读取操作时，那些幻影记录尚不存在，我们无法给这些幻影记录加上记录锁。InnoDB提出了一种称之为Gap Locks的锁，官方的类型名称为：LOCK_GAP，我们可以简称为gap锁。比如，把id值为 8 的那条记录加一个gap锁的示意图如下。
图中id值为 8 的记录加了gap锁，意味着不允许别的事务在id值为 8 的记录前边的间隙插入新记录，其实就是id列的值( 3 , 8 )这个区间的新记录是不允许立即插入的。比如，有另外一个事务再想插入一条id值为 4 的新记录，它定位到该条新记录的下一条记录的id值为 8 ，而这条记录上又有一个gap锁，所以就会阻塞插入操作，直到拥有这个gap锁的事务提交了之后，id列的值在区间( 3 , 8 )中的新记录才可以被插入。
gap锁的提出仅仅是为了防止插入幻影记录而提出的 。虽然有共享gap锁和独占gap锁这样的说法，但是它们起到的作用是相同的。而且如果对一条记录加了gap锁（不论是共享gap锁还是独占gap锁)，并不会限制其他事务对这条记录加记录锁或者继续加gap锁。
这里间隙锁，会加到小的数据上。。比如查询 4~8 的id 间隙锁会放到8记录里面。
mysql> select * from student;
+----+--------+--------+
| id | name | class |
+----+--------+--------+
| 1 | 张三 | 一班 |
| 3 | 李四 | 一班 |
| 8 | 王五 | 二班 |
| 15 | 赵六 | 二班 |
| 20 | 钱七 | 三班 |
+----+--------+--------+
5 rows in set (0.01 sec)
| session 1 | session 2 |
|---|---|
| select *from student where id =8 lock in share mode; | |
| select * from student where id = 8 for update; |
这里好会阻塞主，是前面的行锁知识点。
| session 1 | session 2 |
|---|---|
| select *from student where id =5 lock in share mode; | |
| select * from student where id =5 for update; |
这里session 2并不会被堵住。因为表里并没有id=5这个记录，因此session 1加的是间隙锁（3,8)。而session 2也是在这个间隙加的间隙锁。它们有共同的目标，即:保护这个间隙，不允许插入值。但，它们之间是不冲突的。
| session 1 | session 2 |
|---|---|
| select *from student where id =5 lock in share mode; | |
| insert into student(id, name, class) values (6, 'tom', '三班')； |
这里就会阻塞了，以为加了间隙锁。
③ 临键锁（Next-Key Locks）
有时候我们既想锁住某条记录，又想阻止其他事务在该记录前边的间隙插入新记录，所以InnoDB就提出了一种称之为Next-Key Locks的锁，官方的类型名称为：LOCK_ORDINARY，我们也可以简称为next-key锁。Next-Key Locks是在存储引擎innodb、事务级别在可重复读的情况下使用的数据库锁，innodb默认的锁就是Next-Key locks。
begin;
select * from student where id <= 8 and id > 3 for update;
④ 插入意向锁（Insert Intention Locks）
我们说一个事务在插入一条记录时需要判断一下插入位置是不是被别的事务加了gap锁（next-key锁也包含gap锁），如果有的话，插入操作需要等待，直到拥有gap锁的那个事务提交。但是 InnoDB规 定事务在等待的时候也需要在内存中生成一个锁结构 ，表明有事务想在某个间隙中插入新记录，但是现在在等待。InnoDB就把这种类型的锁命名为Insert Intention Locks，官方的类型名称为：LOCK_INSERT_INTENTION，我们称为插入意向锁。插入意向锁是一种Gap锁，不是意向锁，在insert操作时产生。
插入意向锁是在插入一条记录行前，由 INSERT 操作产生的一种间隙锁。
事实上 插入意向锁并不会阻止别的事务继续获取该记录上任何类型的锁。
3. 页锁
页锁就是在页的粒度上进行锁定，锁定的数据资源比行锁要多，因为一个页中可以有多个行记录。当我们使用页锁的时候，会出现数据浪费的现象，但这样的浪费最多也就是一个页上的数据行。 页锁的开销介于表锁和行锁之间，会出现死锁。锁定粒度介于表锁和行锁之间，并发度一般。
每个层级的锁数量是有限制的，因为锁会占用内存空间，锁空间的大小是有限的。当某个层级的锁数量超过了这个层级的阈值时，就会进行锁升级。锁升级就是用更大粒度的锁替代多个更小粒度的锁，比如InnoDB 中行锁升级为表锁，这样做的好处是占用的锁空间降低了，但同时数据的并发度也下降了。
3. 3 从对待锁的态度划分:乐观锁、悲观锁
从对待锁的态度来看锁的话，可以将锁分成乐观锁和悲观锁，从名字中也可以看出这两种锁是两种看待数据并发的思维方式。需要注意的是，乐观锁和悲观锁并不是锁，而是锁的设计思想。
1. 悲观锁（Pessimistic Locking）
悲观锁是一种思想，顾名思义，就是很悲观，对数据被其他事务的修改持保守态度，会通过数据库自身的锁机制来实现，从而保证数据操作的排它性。
悲观锁总是假设最坏的情况，每次去拿数据的时候都认为别人会修改，所以每次在拿数据的时候都会上锁，这样别人想拿这个数据就会阻塞直到它拿到锁（ 共享资源每次只给一个线程使用，其它线程阻塞，用完后再把资源转让给其它线程 ）。比如行锁，表锁等，读锁，写锁等，都是在做操作之前先上锁，当其他线程想要访问数据时，都需要阻塞挂起。Java中synchronized和ReentrantLock等独占锁就是悲观锁思想的实现。
2. 乐观锁（Optimistic Locking）
乐观锁认为对同一数据的并发操作不会总发生，属于小概率事件，不用每次都对数据上锁，但是在更新的时候会判断一下在此期间别人有没有去更新这个数据，也就是 不采用数据库自身的锁机制，而是通过程序来实现 。在程序上，我们可以采用版本号机制或者CAS机制实现。 乐观锁适用于多读的应用类型，这样可以提高吞吐量 。在Java中java.util.concurrent.atomic包下的原子变量类就是使用了乐观锁的一种实现方式：CAS实现的。
1.乐观锁的版本号机制
在表中设计一个版本字段 version，第一次读的时候，会获取 version 字段的取值。然后对数据进行更新或删除操作时，会执行UPDATE ... SET version=version+1 WHERE version=version。此时如果已经有事务对这条数据进行了更改，修改就不会成功。
2. 乐观锁的时间戳机制
时间戳和版本号机制一样，也是在更新提交的时候，将当前数据的时间戳和更新之前取得的时间戳进行比较，如果两者一致则更新成功，否则就是版本冲突。
你能看到乐观锁就是程序员自己控制数据并发操作的权限，基本是通过给数据行增加一个戳（版本号或者时间戳），从而证明当前拿到的数据是否最新。
3. 两种锁的适用场景
从这两种锁的设计思想中，我们总结一下乐观锁和悲观锁的适用场景：
乐观锁适合读操作多的场景，相对来说写的操作比较少。它的优点在于程序实现，不存在死锁
问题，不过适用场景也会相对乐观，因为它阻止不了除了程序以外的数据库操作。
悲观锁适合写操作多的场景，因为写的操作具有排它性。采用悲观锁的方式，可以在数据库层
面阻止其他事务对该数据的操作权限，防止读 - 写和写 - 写的冲突。
3. 4 按加锁的方式划分：显式锁、隐式锁
1. 隐式锁
- 情景一： 对于聚簇索引记录来说，有一个trx_id隐藏列，该隐藏列记录着最后改动该记录的事务id。那么如果在当前事务中新插入一条聚簇索引记录后，该记录的trx_id隐藏列代表的的就是当前事务的事务id，如果其他事务此时想对该记录添加S锁或者X锁时，首先会看一下该记录的trx_id隐藏列代表的事务是否是当前的活跃事务，如果是的话，那么就帮助当前事务创建一个X锁（也就是为当前事务创建一个锁结构，is_waiting属性是false），然后自己进入等待状态（也就是为自己也创建一个锁结构，is_waiting属性是true）。
- 情景二： 对于二级索引记录来说，本身并没有trx_id隐藏列，但是在二级索引页面的PageHeader部分有一个PAGE_MAX_TRX_ID属性，该属性代表对该页面做改动的最大的事务id，如果PAGE_MAX_TRX_ID属性值小于当前最小的活跃事务id，那么说明对该页面做修改的事务都已经提交了，否则就需要在页面中定位到对应的二级索引记录，然后回表找到它对应的聚簇索引记录，然后再重复情景一的做法。
session 1:
mysql> begin;
Query OK, 0 rows affected (0.00 sec)
mysql> insert INTO student VALUES( 34 ,"周八","二班");
Query OK, 1 row affected (0.00 sec)
session 2:
mysql> begin;
Query OK, 0 rows affected (0.00 sec)
mysql> select * from student lock in share mode; #执行完，当前事务被阻塞
执行下述语句，输出结果：
mysql> SELECT * FROM performance_schema.data_lock_waits\G;
*************************** 1. row ***************************
ENGINE: INNODB
REQUESTING_ENGINE_LOCK_ID: 140562531358232 :7:4:9:
REQUESTING_ENGINE_TRANSACTION_ID: 422037508068888
REQUESTING_THREAD_ID: 64
REQUESTING_EVENT_ID: 6
REQUESTING_OBJECT_INSTANCE_BEGIN: 140562535668584
BLOCKING_ENGINE_LOCK_ID: 140562531351768 :7:4:9:
BLOCKING_ENGINE_TRANSACTION_ID: 15902
BLOCKING_THREAD_ID: 64
BLOCKING_EVENT_ID: 6
BLOCKING_OBJECT_INSTANCE_BEGIN: 140562535619104
1 row in set (0.00 sec)
隐式锁的逻辑过程如下：
A. InnoDB的每条记录中都一个隐含的trx_id字段，这个字段存在于聚簇索引的B+Tree中。
B. 在操作一条记录前，首先根据记录中的trx_id检查该事务是否是活动的事务(未提交或回滚)。如果是活动的事务，首先将隐式锁转换为显式锁(就是为该事务添加一个锁)。
C. 检查是否有锁冲突，如果有冲突，创建锁，并设置为waiting状态。如果没有冲突不加锁，跳到E。
D. 等待加锁成功，被唤醒，或者超时。
E. 写数据，并将自己的trx_id写入trx_id字段。
2. 显式锁
通过特定的语句进行加锁，我们一般称之为显示加锁，例如：
显示加共享锁：
select .... lock in share mode
显示加排它锁：
select .... for update
3. 5 其它锁之：全局锁
全局锁就是对整个数据库实例加锁。当你需要让整个库处于只读状态的时候，可以使用这个命令，之后
其他线程的以下语句会被阻塞：数据更新语句（数据的增删改）、数据定义语句（包括建表、修改表结
构等）和更新类事务的提交语句。全局锁的典型使用场景是：做全库逻辑备份。
全局锁的命令：
Flush tables with read lock
3. 6 其它锁之：死锁
死锁是指两个或多个事务在同一资源上相互占用，并请求锁定对方占用的资源，从而导致恶性循环。死锁示例：
| 事务1 | 事务12 | |
|---|---|---|
| 1 | start transaction; update account set money=10 where id=1; | start transaction; |
| 2 | update account set money=10 where id=2; | |
| 3 | update account set money=20 where id=2; | |
| 4 | update account set money=20 where id=1; |
这时候，事务 1 在等待事务 2 释放id=2的行锁，而事务 2 在等待事务 1 释放id=1的行锁。 事务 1 和事务 2 在互相等待对方的资源释放，就是进入了死锁状态。当出现死锁以后，有两种策略：
- 一种策略是，直接进入等待，直到超时。这个超时时间可以通过参数
innodb_lock_wait_timeout来设置。 - 另一种策略是，发起死锁检测，发现死锁后，主动回滚死锁链条中的某一个事务（将持有最少行级排他锁的事务进行回滚），让其他事务得以继续执行。将参数
innodb_deadlock_detect设置为on，表示开启这个逻辑。
第二种策略的成本分析
方法 1 ：如果你能确保这个业务一定不会出现死锁，可以临时把死锁检测关掉。 但是这种操作本身带有一定的风险，因为业务设计的时候一般不会把死锁当做一个严重错误，毕竟出现死锁了，就回滚，然后通过业务重试一般就没问题了，这是业务无损的。而关掉死锁检测意味着可能会出现大量的超时，这是业务有损的。
方法 2 ：控制并发度。 如果并发能够控制住，比如同一行同时最多只有 10 个线程在更新，那么死锁检测的成本很低，就不会出现这个问题。
这个并发控制要做在数据库服务端。如果你有中间件，可以考虑在中间件实现；甚至有能力修改MySQL源码的人，也可以做在MySQL里面。基本思路就是，对于相同行的更新，在进入引擎之前排队，这样在InnoDB内部就不会有大量的死锁检测工作了。
4. 锁的内存结构

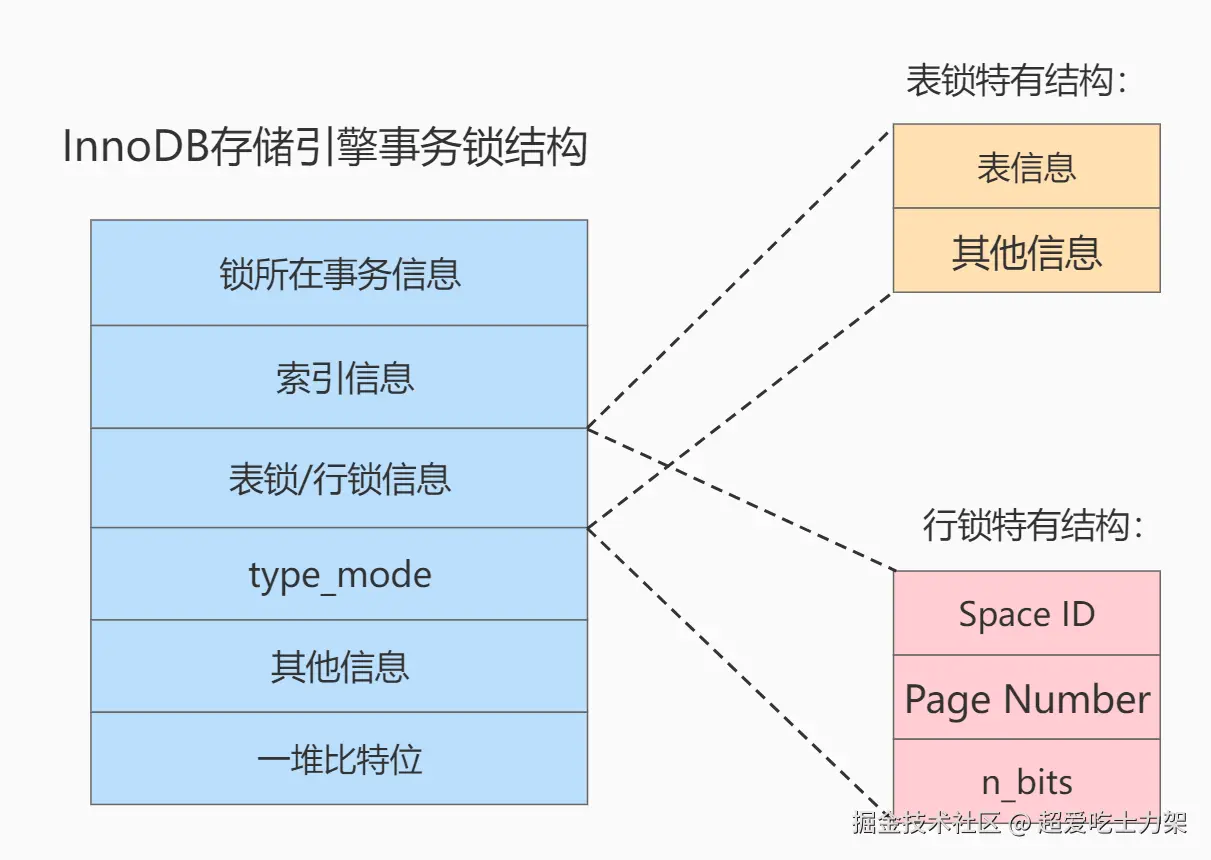

InnoDB存储引擎中的锁结构如下：
结构解析：
- 锁所在的事务信息：
不论是表锁还是行锁，都是在事务执行过程中生成的，哪个事务生成了这个锁结构，这里就记录这个事务的信息。
此锁所在的事务信息在内存结构中只是一个指针，通过指针可以找到内存中关于该事务的更多信息，比方说事务id等。
- 索引信息：
对于行锁来说，需要记录一下加锁的记录是属于哪个索引的。这里也是一个指针。
- 表锁／行锁信息：
表锁结构和行锁结构在这个位置的内容是不同的：
-
- 表锁：
记载着是对哪个表加的锁，还有其他的一些信息。
-
- 行锁：
记载了三个重要的信息：
-
-
- Space ID：记录所在表空间。
- Page Number：记录所在页号。
- n_bits：对于行锁来说，一条记录就对应着一个比特位，一个页面中包含很多记录，用不同的比特位来区分到底是哪一条记录加了锁。为此在行锁结构的末尾放置了一堆比特位，这个n_bits属性代表使用了多少比特位。
-
n_bits的值一般都比页面中记录条数多一些。主要是为了之后在页面中插入了新记录后也不至于重新分配锁结构
- type_mode：

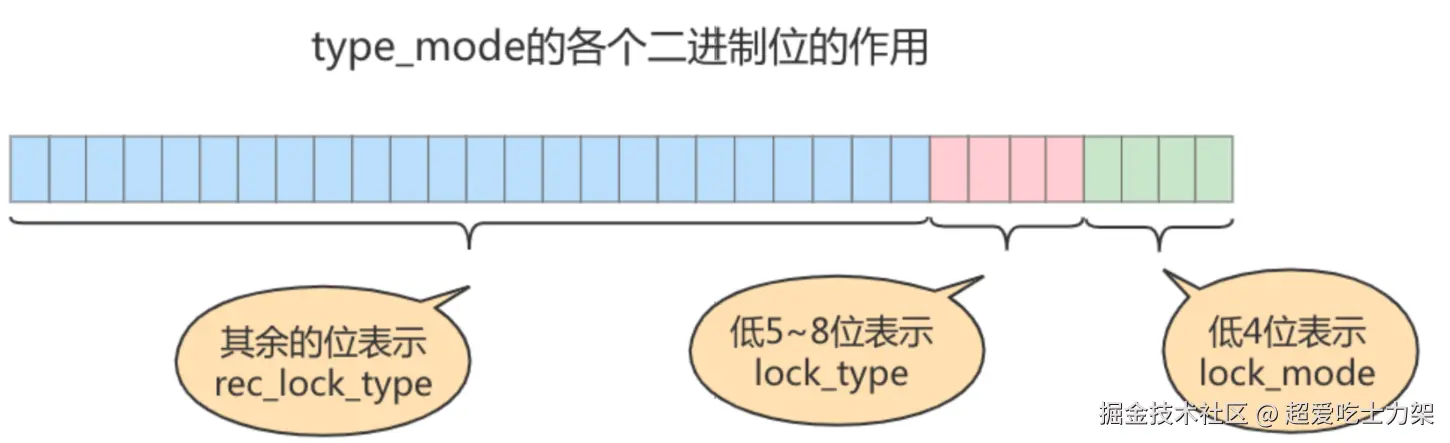

这是一个 32 位的数，被分成了lock_mode、lock_type和rec_lock_type三个部分，如图所示：
- 锁的模式（lock_mode），占用低 4 位，可选的值如下：
-
- LOCK_IS（十进制的 0 ）：表示共享意向锁，也就是IS锁。
- LOCK_IX（十进制的 1 ）：表示独占意向锁，也就是IX锁。
- LOCK_S（十进制的 2 ）：表示共享锁，也就是S锁。
- LOCK_X（十进制的 3 ）：表示独占锁，也就是X锁。
- LOCK_AUTO_INC（十进制的 4 ）：表示AUTO-INC锁。
在InnoDB存储引擎中，LOCK_IS，LOCK_IX，LOCK_AUTO_INC都算是表级锁的模式，LOCK_S和LOCK_X既可以算是表级锁的模式，也可以是行级锁的模式。
- 锁的类型（lock_type），占用第 5 ～ 8 位，不过现阶段只有第 5 位和第 6 位被使用：
-
- LOCK_TABLE（十进制的 16 ），也就是当第 5 个比特位置为 1 时，表示表级锁。
- LOCK_REC（十进制的 32 ），也就是当第 6 个比特位置为 1 时，表示行级锁。
- 行锁的具体类型（rec_lock_type），使用其余的位来表示。只有在lock_type的值为
-
- LOCK_REC时，也就是只有在该锁为行级锁时，才会被细分为更多的类型：
- LOCK_ORDINARY（十进制的 0 ）：表示next-key锁。
- LOCK_GAP（十进制的 512 ）：也就是当第 10 个比特位置为 1 时，表示gap锁。
- LOCK_REC_NOT_GAP（十进制的 1024 ）：也就是当第 11 个比特位置为 1 时，表示正经记录锁。
- LOCK_INSERT_INTENTION（十进制的 2048 ）：也就是当第 12 个比特位置为 1 时，表示插入意向锁。其他的类型：还有一些不常用的类型我们就不多说了。
- is_waiting属性呢？基于内存空间的节省，所以把is_waiting属性放到了type_mode这个 32位的数字中：
-
- LOCK_WAIT（十进制的 256 ） ：当第 9 个比特位置为 1 时，表示is_waiting为true，也就是当前事务尚未获取到锁，处在等待状态；当这个比特位为 0 时，表示is_waiting为false，也就是当前事务获取锁成功。
- 其他信息：
为了更好的管理系统运行过程中生成的各种锁结构而设计了各种哈希表和链表。
- 一堆比特位：
如果是行锁结构的话，在该结构末尾还放置了一堆比特位，比特位的数量是由上边提到的n_bits属性表示的。InnoDB数据页中的每条记录在记录头信息中都包含一个heap_no属性，伪记录Infimum的heap_no值为 0 ，Supremum的heap_no值为 1 ，之后每插入一条记录，heap_no值就增 1 。锁结构最后的一堆比特位就对应着一个页面中的记录，一个比特位映射一个heap_no，即一个比特位映射到页内的一条记录。
5. 锁监控
关于MySQL锁的监控，我们一般可以通过检查InnoDB_row_lock等状态变量来分析系统上的行锁的争夺情况
mysql> show status like 'innodb_row_lock%';
+-------------------------------+-------+
| Variable_name | Value |
+-------------------------------+-------+
| Innodb_row_lock_current_waits | 0 |
| Innodb_row_lock_time | 0 |
| Innodb_row_lock_time_avg | 0 |
| Innodb_row_lock_time_max | 0 |
| Innodb_row_lock_waits | 0 |
+-------------------------------+-------+
5 rows in set (0.01 sec)
对各个状态量的说明如下：
- Innodb_row_lock_current_waits：当前正在等待锁定的数量；
- Innodb_row_lock_time：从系统启动到现在锁定总时间长度；（等待总时长）
- Innodb_row_lock_time_avg：每次等待所花平均时间；（等待平均时长）
- Innodb_row_lock_time_max：从系统启动到现在等待最常的一次所花的时间；
- Innodb_row_lock_waits：系统启动后到现在总共等待的次数；（等待总次数）
对于这 5 个状态变量，比较重要的 3 个见上面（橙色）。
其他监控方法：
MySQL把事务和锁的信息记录在了information_schema库中，涉及到的三张表分别是INNODB_TRX、INNODB_LOCKS和INNODB_LOCK_WAITS。
MySQL5.7及之前，可以通过information_schema.INNODB_LOCKS查看事务的锁情况，但只能看到阻塞事务的锁；如果事务并未被阻塞，则在该表中看不到该事务的锁情况。
MySQL8.0删除了information_schema.INNODB_LOCKS，添加了performance_schema.data_locks，可以通过performance_schema.data_locks查看事务的锁情况，和MySQL5.7及之前不同，performance_schema.data_locks不但可以看到阻塞该事务的锁，还可以看到该事务所持有的锁。
同时，information_schema.INNODB_LOCK_WAITS也被performance_schema.data_lock_waits所代替。
我们模拟一个锁等待的场景，以下是从这三张表收集的信息
锁等待场景，我们依然使用记录锁中的案例，当事务 2 进行等待时，查询情况如下：
（ 1 ）查询正在被锁阻塞的sql语句。
SELECT * FROM information_schema.INNODB_TRX\G;
重要属性代表含义已在上述中标注。
（ 2 ）查询锁等待情况
SELECT * FROM data_lock_waits\G;
*************************** 1. row ***************************
ENGINE: INNODB
REQUESTING_ENGINE_LOCK_ID: 139750145405624 :7:4:7:
REQUESTING_ENGINE_TRANSACTION_ID: 13845 #被阻塞的事务ID
REQUESTING_THREAD_ID: 72
REQUESTING_EVENT_ID: 26
REQUESTING_OBJECT_INSTANCE_BEGIN: 139747028690608
BLOCKING_ENGINE_LOCK_ID: 139750145406432 :7:4:7:
BLOCKING_ENGINE_TRANSACTION_ID: 13844 #正在执行的事务ID，阻塞了 13845
BLOCKING_THREAD_ID: 71
BLOCKING_EVENT_ID: 24
BLOCKING_OBJECT_INSTANCE_BEGIN: 139747028813248
1 row in set (0.00 sec)
（ 3 ）查询锁的情况
mysql > SELECT * from performance_schema.data_locks\G;
*************************** 1. row ***************************
ENGINE: INNODB
ENGINE_LOCK_ID: 139750145405624 :1068:
ENGINE_TRANSACTION_ID: 13847
THREAD_ID: 72
EVENT_ID: 31
OBJECT_SCHEMA: atguigu
OBJECT_NAME: user
PARTITION_NAME: NULL
SUBPARTITION_NAME: NULL
INDEX_NAME: NULL
OBJECT_INSTANCE_BEGIN: 139747028693520
LOCK_TYPE: TABLE
LOCK_MODE: IX
LOCK_STATUS: GRANTED
LOCK_DATA: NULL
*************************** 2. row ***************************
ENGINE: INNODB
ENGINE_LOCK_ID: 139750145405624 :7:4:7:
ENGINE_TRANSACTION_ID: 13847
THREAD_ID: 72
EVENT_ID: 31
OBJECT_SCHEMA: atguigu
OBJECT_NAME: user
PARTITION_NAME: NULL
SUBPARTITION_NAME: NULL
INDEX_NAME: PRIMARY
OBJECT_INSTANCE_BEGIN: 139747028690608
LOCK_TYPE: RECORD
LOCK_MODE: X,REC_NOT_GAP
LOCK_STATUS: WAITING
LOCK_DATA: 1
*************************** 3. row ***************************
ENGINE: INNODB
ENGINE_LOCK_ID: 139750145406432 :1068:
ENGINE_TRANSACTION_ID: 13846
THREAD_ID: 71
EVENT_ID: 28
OBJECT_SCHEMA: atguigu
OBJECT_NAME: user
PARTITION_NAME: NULL
SUBPARTITION_NAME: NULL
INDEX_NAME: NULL
OBJECT_INSTANCE_BEGIN: 139747028816304
LOCK_TYPE: TABLE
LOCK_MODE: IX
LOCK_STATUS: GRANTED
LOCK_DATA: NULL
*************************** 4. row ***************************
ENGINE: INNODB
ENGINE_LOCK_ID: 139750145406432 :7:4:7:
ENGINE_TRANSACTION_ID: 13846
THREAD_ID: 71
EVENT_ID: 28
OBJECT_SCHEMA: atguigu
OBJECT_NAME: user
PARTITION_NAME: NULL
SUBPARTITION_NAME: NULL
INDEX_NAME: PRIMARY
OBJECT_INSTANCE_BEGIN: 139747028813248
LOCK_TYPE: RECORD
LOCK_MODE: X,REC_NOT_GAP
LOCK_STATUS: GRANTED
LOCK_DATA: 1
4 rows in set (0.00 sec)
ERROR:
No query specified
从锁的情况可以看出来，两个事务分别获取了IX锁，我们从意向锁章节可以知道，IX锁互相时兼容的。所以这里不会等待，但是事务 1 同样持有X锁，此时事务 2 也要去同一行记录获取X锁，他们之间不兼容，导致等待的情况发生。
6. 附录
间隙锁加锁规则（共 11 个案例）
间隙锁是在可重复读隔离级别下才会生效的： next-key lock 实际上是由间隙锁加行锁实现的，如果切换到读提交隔离级别 (read-committed) 的话，就好理解了，过程中去掉间隙锁的部分，也就是只剩下行锁的部分。而在读提交隔离级别下间隙锁就没有了，为了解决可能出现的数据和日志不一致问题，需要把binlog 格式设置为 row 。也就是说，许多公司的配置为：读提交隔离级别加 binlog_format=row。业务不需要可重复读的保证，这样考虑到读提交下操作数据的锁范围更小（没有间隙锁），这个选择是合理的。
next-key lock的加锁规则
总结的加锁规则里面，包含了两个 “ “ 原则 ” ” 、两个 “ “ 优化 ” ” 和一个 “bug” 。
- 原则 1 ：加锁的基本单位是 next-key lock 。 next-key lock 是前开后闭区间。
- 原则 2 ：查找过程中访问到的对象才会加锁。任何辅助索引上的锁，或者非索引列上的锁，最终都要回溯到主键上，在主键上也要加一把锁。
- 优化 1 ：索引上的等值查询，给唯一索引加锁的时候， next-key lock 退化为行锁。也就是说如果InnoDB扫描的是一个主键、或是一个唯一索引的话，那InnoDB只会采用行锁方式来加锁
- 优化 2 ：索引上（不一定是唯一索引）的等值查询，向右遍历时且最后一个值不满足等值条件的时候， next-keylock 退化为间隙锁。
- 一个 bug ：唯一索引上的范围查询会访问到不满足条件的第一个值为止。

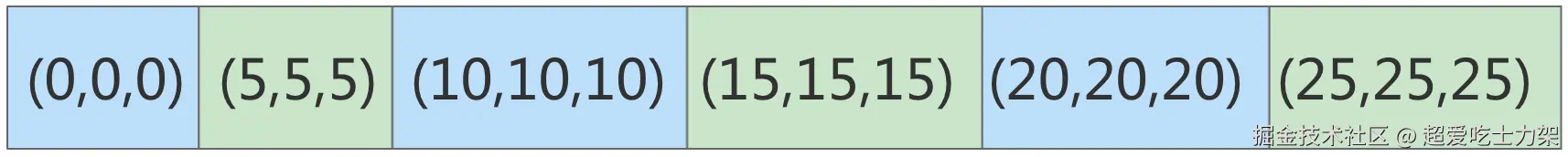

我们以表test作为例子，建表语句和初始化语句如下：其中id为主键索引
CREATE TABLE `test` (
`id` int( 11 ) NOT NULL,
`col1` int( 11 ) DEFAULT NULL,
`col2` int( 11 ) DEFAULT NULL,
PRIMARY KEY (`id`),
KEY `c` (`c`)
) ENGINE=InnoDB;
insert into test values( 0 , 0 , 0 ),( 5 , 5 , 5 ),
( 10 , 10 , 10 ),( 15 , 15 , 15 ),( 20 , 20 , 20 ),( 25 , 25 , 25 );
案例一：唯一索引等值查询间隙锁
由于表 test 中没有 id=7 的记录
根据原则 1 ，加锁单位是 next-key lock ， session A 加锁范围就是 (5,10] ； 同时根据优化 2 ，这是一个等值查询 (id=7) ，而 id=10 不满足查询条件， next-key lock 退化成间隙锁，因此最终加锁的范围是 (5,10)
案例二：非唯一索引等值查询锁
| sessionA | sessionB | sessionC |
|---|---|---|
| begin; select id from test where col1 = 5 lock in share mode; | ||
| update test col2 = col2+1 where id=5; (Query OK) | ||
| insert into test values(7,7,7) (blocked) |
这里 session A 要给索引 col1 上 col1=5 的这一行加上读锁。
- 根据原则 1 ，加锁单位是 next-key lock ，左开右闭， 5 是闭上的，因此会给 (0,5] 加上 next-key lock。
- 要注意 c 是普通索引，因此仅访问 c=5 这一条记录是不能马上停下来的（可能有col1=5的其他记录），需要向右遍历，查到c=10 才放弃。根据原则 2 ，访问到的都要加锁，因此要给 (5,10] 加next-key lock 。
- 但是同时这个符合优化 2 ：等值判断，向右遍历，最后一个值不满足 col1=5 这个等值条件，因此退化成间隙锁 (5,10) 。
- 根据原则 2 ， 只有访问到的对象才会加锁，这个查询使用覆盖索引，并不需要访问主键索引，所以主键索引上没有加任何锁，这就是为什么 session B 的 update 语句可以执行完成。
但 session C 要插入一个 (7,7,7) 的记录，就会被 session A 的间隙锁 (5,10) 锁住 这个例子说明，锁是加在索引上的。
执行 for update 时，系统会认为你接下来要更新数据，因此会顺便给主键索引上满足条件的行加上行锁。
如果你要用 lock in share mode来给行加读锁避免数据被更新的话，就必须得绕过覆盖索引的优化，因为覆盖索引不会访问主键索引，不会给主键索引上加锁
案例三：主键索引范围查询锁
上面两个例子是等值查询的，这个例子是关于范围查询的，也就是说下面的语句
select * from test where id=10 for update
select * from tets where id>= 10 and id< 11 for update;
这两条查语句肯定是等价的，但是它们的加锁规则不太一样
| sessionA | sessionB | sessionC |
|---|---|---|
| begin; select * from test where id>= 10 and id<11 for update; | ||
| insert into test values(8,8,8) (Query OK) insert into test values(13,13,13); (blocked) | ||
| update test set clo2=col2+1 where id=15; (blocked) |
- 开始执行的时候，要找到第一个 id=10 的行，因此本该是 next-key lock(5,10] 。 根据优化 1 ，主键id 上的等值条件，退化成行锁，只加了 id=10 这一行的行锁。
- 它是范围查询， 范围查找就往后继续找，找到 id=15 这一行停下来，不满足条件，因此需要加next-key lock(10,15] 。
session A 这时候锁的范围就是主键索引上，行锁 id=10 和 next-key lock(10,15] 。 首次 session A 定位查找id=10 的行的时候，是当做等值查询来判断的，而向右扫描到 id=15 的时候，用的是范围查询判断。
案例四：非唯一索引范围查询锁
与案例三不同的是，案例四中查询语句的 where 部分用的是字段 c ，它是普通索引
这两条查语句肯定是等价的，但是它们的加锁规则不太一样
| sessionA | sessionB | sessionC |
|---|---|---|
| begin; select * from test where col1>= 10 and col1<11 for update; | ||
| insert into test values(8,8,8)(blocked) | ||
| update test set clo2=col2+1 where id=15; (blocked) |
在第一次用 col1=10 定位记录的时候，索引 c 上加了 (5,10] 这个 next-key lock 后，由于索引 col1 是非唯一索引，没有优化规则，也就是 说不会蜕变为行锁，因此最终 sesion A 加的锁是，索引 c 上的 (5,10] 和(10,15] 这两个 next-keylock 。
这里需要扫描到 col1=15 才停止扫描，是合理的，因为 InnoDB 要扫到 col1=15 ，才知道不需要继续往后找了。
案例五：唯一索引范围查询锁 bug
| sessionA | sessionB | sessionC |
|---|---|---|
| begin; select * from test where id> 10 and id<=15 for update; | ||
| update test set clo2=col2+1 where id=20; (blocked) | ||
| insert into test values(16,16,16); (blocked) |
session A 是一个范围查询，按照原则 1 的话，应该是索引 id 上只加 (10,15] 这个 next-key lock ，并且因为 id 是唯一键，所以循环判断到 id=15 这一行就应该停止了。
但是实现上， InnoDB 会往前扫描到第一个不满足条件的行为止，也就是 id=20 。而且由于这是个范围扫描，因此索引 id 上的 (15,20] 这个 next-key lock 也会被锁上。照理说，这里锁住 id=20 这一行的行为，其实是没有必要的。因为扫描到 id=15 ，就可以确定不用往后再找了。
案例六：非唯一索引上存在 " " 等值 " " 的例子
这里，我给表 t 插入一条新记录：insert into t values(30,10,30);也就是说，现在表里面有两个c=10的行
但是它们的主键值 id 是不同的（分别是 10 和 30 ），因此这两个c=10 的记录之间，也是有间隙的。
| sessionA | sessionB | sessionC |
|---|---|---|
| begin; delete from test where col1=10; | ||
| insert into test values(12,12,12); (blocked) | ||
| update test set col2=col2+1where c=15; (blocked) |
这次我们用 delete 语句来验证。注意， delete 语句加锁的逻辑，其实跟 select ... for update 是类似的，也就是我在文章开始总结的两个 “ 原则 ” 、两个 “ 优化 ” 和一个 “bug” 。
这时， session A 在遍历的时候，先访问第一个 col1=10 的记录。同样地，根据原则 1 ，这里加的是(col1=5,id=5) 到 (col1=10,id=10) 这个 next-key lock 。
由于c是普通索引，所以继续向右查找，直到碰到 (col1=15,id=15) 这一行循环才结束。根据优化 2 ，这是一个等值查询，向右查找到了不满足条件的行，所以会退化成 (col1=10,id=10) 到 (col1=15,id=15) 的间隙锁。

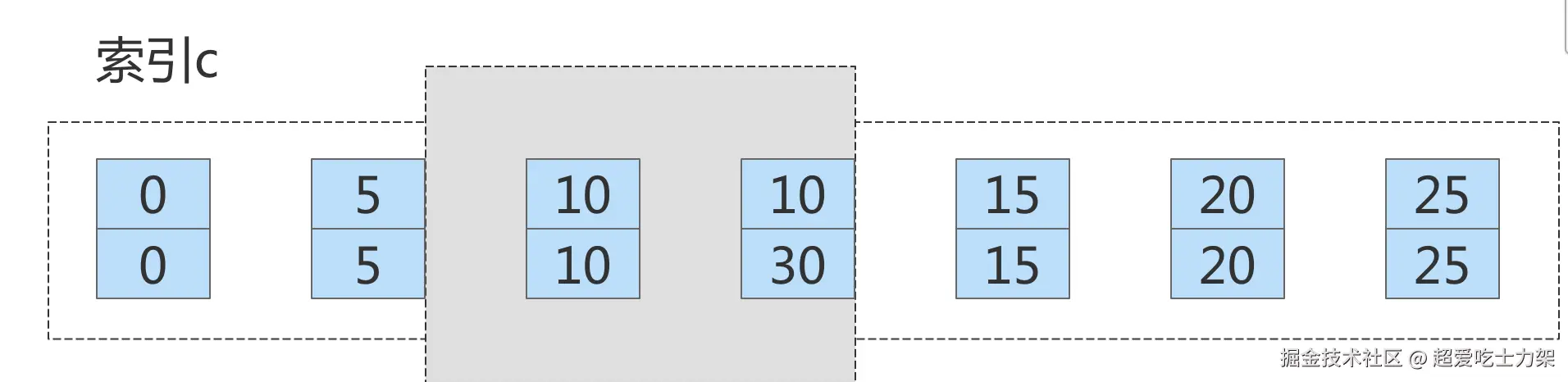

这个 delete 语句在索引 c 上的加锁范围，就是上面图中蓝色区域覆盖的部分。这个蓝色区域左右两边都是虚线，表示开区间，即 (col1=5,id=5) 和 (col1=15,id=15) 这两行上都没有锁
案例七： limit 语句加锁
例子 6 也有一个对照案例，场景如下所示：
| sessionA | sessionB |
|---|---|
| begin; delete from test where col1=10 limit 2; | |
| insert into test values(12,12,12); (Query OK) |
session A 的 delete 语句加了 limit 2 。你知道表 t 里 c=10 的记录其实只有两条，因此加不加 limit 2 ，删除的效果都是一样的。但是加锁效果却不一样
这是因为，案例七里的 delete 语句明确加了 limit 2 的限制，因此在遍历到 (col1=10, id=30) 这一行之后，满足条件的语句已经有两条，循环就结束了。因此，索引 col1 上的加锁范围就变成了从（ col1=5,id=5)到（ col1=10,id=30) 这个前开后闭区间，如下图所示：
这个例子对我们实践的指导意义就是， 在删除数据的时候尽量加 limit 。
这样不仅可以 控制删除数据的条数，让操作更安全，还可以减小加锁的范围。
案例八：一个死锁的例子
| sessionA | sessionB |
|---|---|
| begin; select id from test where col1=10 lock in share mode; | |
| update test set col2=col2+1 where c=10; (blocked) | |
| insert into test values(8,8,8); | |
| ERROR 1213(40001):Deadlock found when trying to getlock;try restarting transaction |
- session A 启动事务后执行查询语句加 lock in share mode ，在索引 col1 上加了 next-keylock(5,10] 和间隙锁 (10,15) （索引向右遍历退化为间隙锁）；
- session B 的 update 语句也要在索引 c 上加 next-key lock(5,10] ，进入锁等待； 实际上分成了两步，先是加 (5,10) 的间隙锁，加锁成功；然后加 col1=10 的行锁，因为sessionA上已经给这行加上了读锁，此时申请死锁时会被阻塞
- 然后 session A 要再插入 (8,8,8) 这一行，被 session B 的间隙锁锁住。由于出现了死锁， InnoDB 让session B 回滚
案例九：order by索引排序的间隙锁 1
如下面一条语句
begin;
select * from test where id>9 and id<12 order by id desc for update;
下图为这个表的索引id的示意图。
- 首先这个查询语句的语义是 order by id desc ，要拿到满足条件的所有行，优化器必须先找到 “ 第一个 id<12 的值 ” 。
- 这个过程是通过索引树的搜索过程得到的，在引擎内部，其实是要找到 id=12 的这个值，只是最终没找到，但找到了 (10,15) 这个间隙。（ id=15 不满足条件，所以 next-key lock 退化为了间隙锁 (10,15) 。）
- 然后向左遍历，在遍历过程中，就不是等值查询了，会扫描到 id=5 这一行，又因为区间是左开右闭的，所以会加一个next-key lock (0,5] 。 也就是说，在执行过程中，通过树搜索的方式定位记录的时候，用的是 “ 等值查询 ” 的方法。
案例十：order by索引排序的间隙锁 2
| sessionA | sessionB |
|---|---|
| begin; select * from test where col1>=15 and c<=20 order by col1 desc lock in share mode; | |
| insert into test values(6,6,6); (blocked) |
- 由于是 order by col1 desc ，第一个要定位的是索引 col1 上 “ 最右边的 ”col1=20 的行。这是一个非唯一索引的等值查询：
左开右闭区间，首先加上 next-key lock (15,20] 。 向右遍历，col1=25不满足条件，退化为间隙锁 所以会 加上间隙锁(20,25) 和 next-key lock (15,20] 。
- 在索引 col1 上向左遍历，要扫描到 col1=10 才停下来。同时又因为左开右闭区间，所以 next-keylock 会加到 (5,10] ，这正是阻塞session B 的 insert 语句的原因。
- 在扫描过程中， col1=20 、 col1=15 、 col1=10 这三行都存在值，由于是 select * ，所以会在主键id 上加三个行锁。 因此， session A 的 select 语句锁的范围就是：
- 索引 col1 上 (5, 25) ；
- 主键索引上 id=15 、 20 两个行锁。
案例十一：update修改数据的例子-先插入后删除
| sessionA | sessionB |
|---|---|
| begin; select col1 from test where col1>5 lock in share mode; | |
| update test set col1=1 where col1=5 (Query OK) update test set col1=5 where col1=1; (blocked) |
注意：根据 col1>5 查到的第一个记录是 col1=10 ，因此不会加 (0,5] 这个 next-key lock 。
session A 的加锁范围是索引 col1 上的 (5,10] 、 (10,15] 、 (15,20] 、 (20,25] 和(25,supremum] 。
之后 session B 的第一个 update 语句，要把 col1=5 改成 col1=1 ，你可以理解为两步：
- 插入 (col1=1, id=5) 这个记录；
- 删除 (col1=5, id=5) 这个记录。

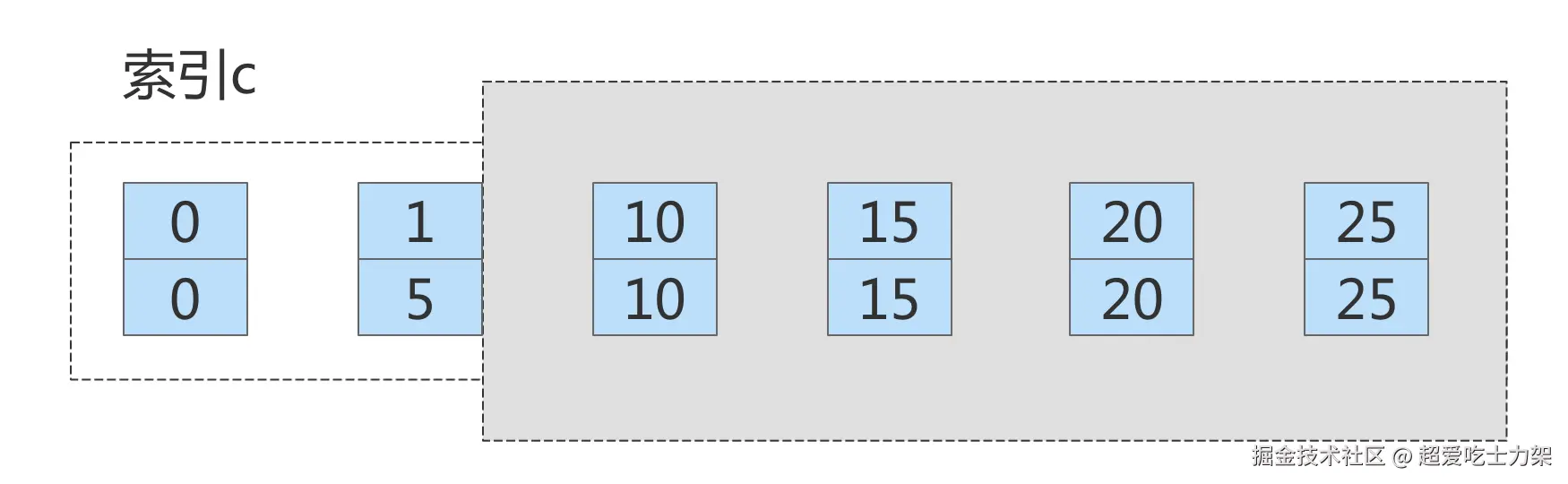

通过这个操作， session A 的加锁范围变成了图 7 所示的样子：
好，接下来 session B 要执行 update t set col1 = 5 where col1 = 1 这个语句了，一样地可以拆成两步：
- 插入 (col1=5, id=5) 这个记录；
- 删除 (col1=1, id=5) 这个记录。 第一步试图在已经加了间隙锁的 (1,10) 中插入数据，所以就被堵住了。
交流学习
最后，如果这篇文章对你有所启发，请帮忙转发给更多的朋友，让更多人受益！如果你有任何疑问或想法，欢迎随时留言与我讨论，我们一起学习、共同进步。别忘了关注我，我将持续分享更多有趣且实用的技术文章，期待与你的交流！
