图解支付系统的关键设计

隐墨星辰
1,221 阅读29分钟

大家好，我是隐墨星辰，专注境内/跨境支付架构设计十余年。

在前面介绍过支付系统的整体设计，有兴趣的读者可点击链接查看：图解支付系统整体设计，今天聊聊支付系统的一些关键设计细节。

内容主要包括一些支付系统常用的设计，比如领域建模，状态机，幂等，日志规范，业务ID生成规范，监控，资损防控，支付安全等。这些技术在互联网其它领域比如电商也是通用的。

这里只摘录了部分精华内容出来，但已经能表达最核心的设计理念。

1. 领域建模

领域驱动设计（DDD）思想在支付系统的设计中应用非常广泛，但需要对行业有非常深刻的理解，否则构建出来的模型稳定性极差，动不动就需要修改核心模型。

收单、结算、支付引擎、会员、商户服务、渠道网关等各关键域都有自己独特的业务，模型也是不一样的。给两个小示例：

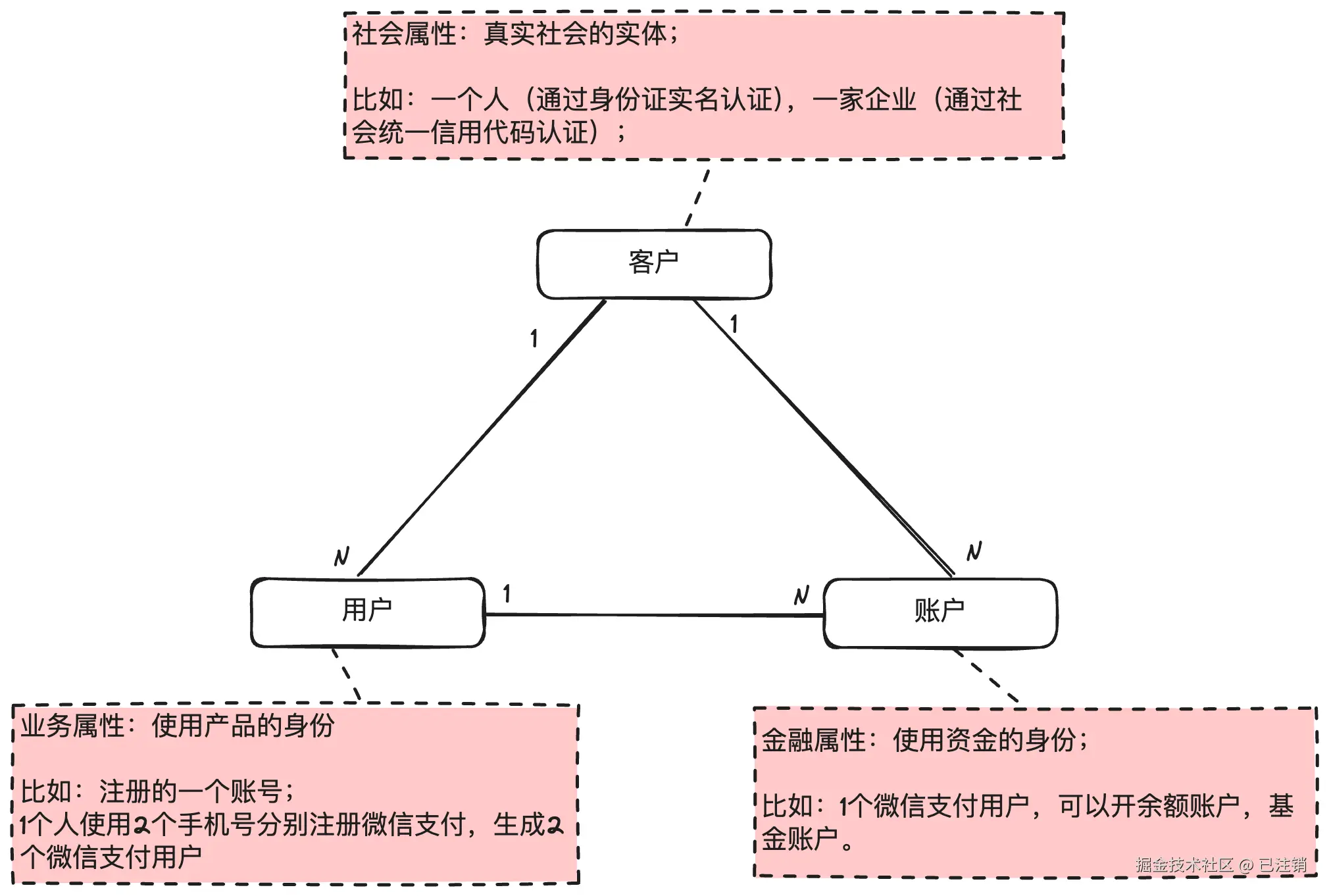

比如会员的三户模型。

说明：

  1. 客户是一种社会属性，代表真实社会的一个实体。比如张三分别使用1388888888和1399999999两个手机号在微信支付进行注册，然后使用同一个身份证做了实名认证，那么这两个用户仍然被归属于同一个客户。
  2. 用户是一种业务属性，就是使用产品的身份。 比如张三分别使用1388888888和1399999999两个手机号在微信支付进行注册，那么就会存在2个用户，这2个用户的业务是独立的。
  3. 账户是一种金融属性，代表使用资金的身份。 比如张三使用1388888888开通了微信支付，经过实名认证后，可以开通余额，也可以开通基金账户。

如果没有金融属性，一般就没有账户，比如注册博客园后，就只有用户没有账户。

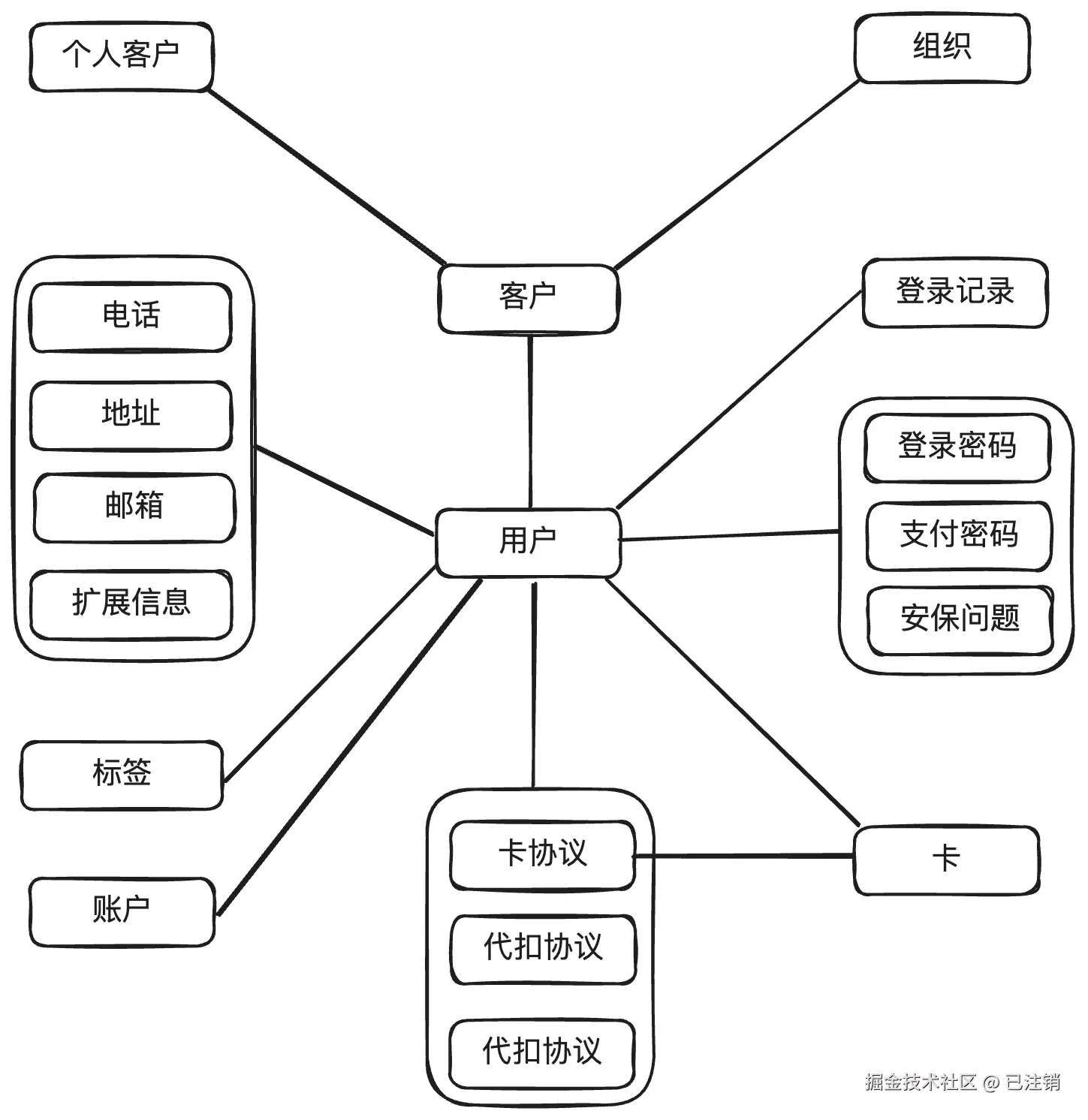

下图是会员的模型：

说明：

  1. 用户、客户、账户的关系，详见上面的三户模型说明。会员注册后，就会有一个用户（UserId），完成实名认证，就会有一个客户（CustomeId），开通余额，就会有账户（AccountNo)。
  2. 其它的关系，图中已经很清楚。

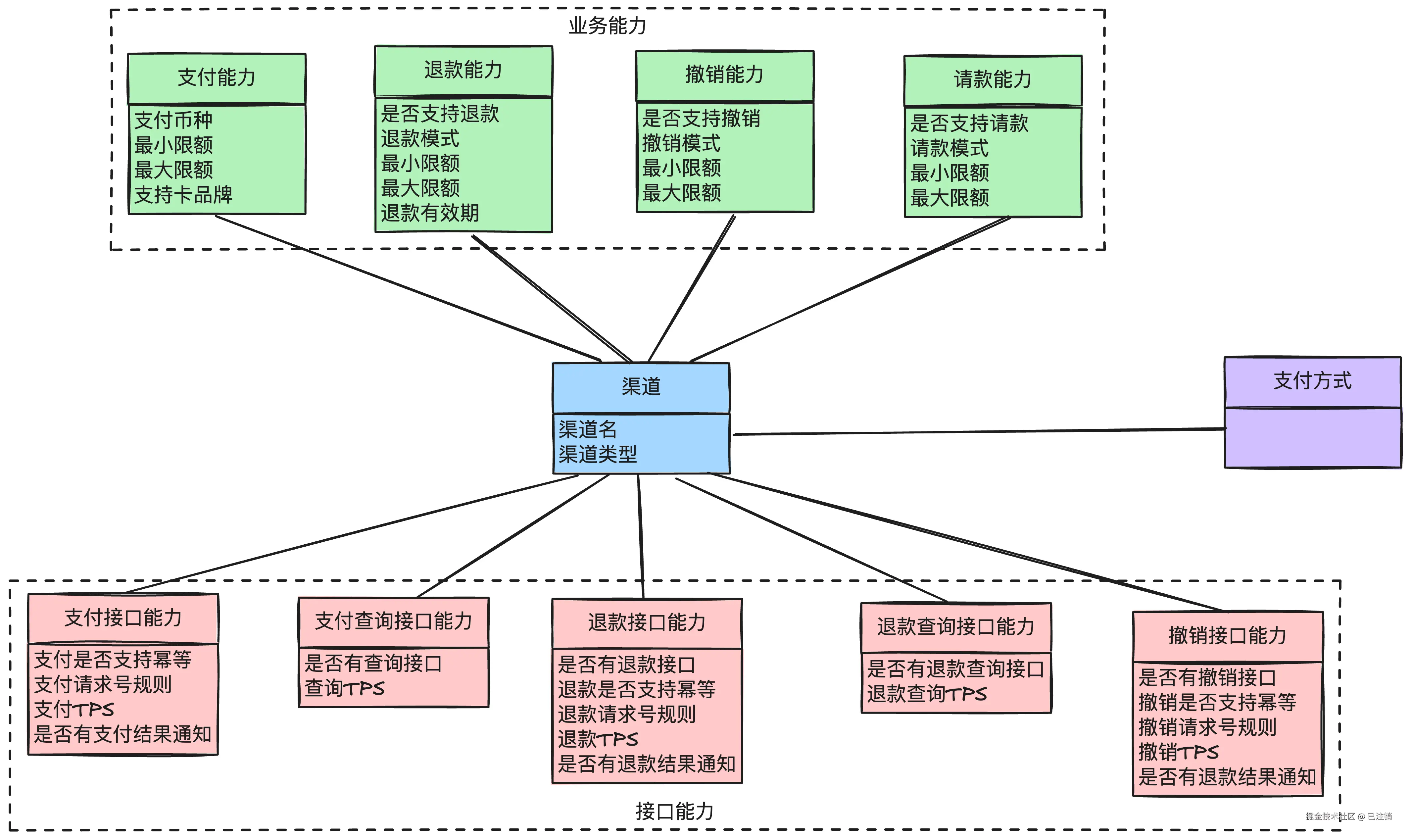

支付渠道的模型：

说明：

渠道：对外部渠道做一个抽象，比如国内微信、支付宝、银联等，国外的WPG、MGPS等。

业务能力：支付、退款、撤销、请款等能力详细描述。比如退款有效期、最小限额等。

接口能力：描述接口本身的能力，比如渠道的请求号生成规则。特殊情况下可能有短号问题。

2. 状态机

状态机，也称为有限状态机（FSM, Finite State Machine），是一种行为模型，由一组定义良好的状态、状态之间的转换规则和一个初始状态组成。它根据当前的状态和输入的事件，从一个状态转移到另一个状态。

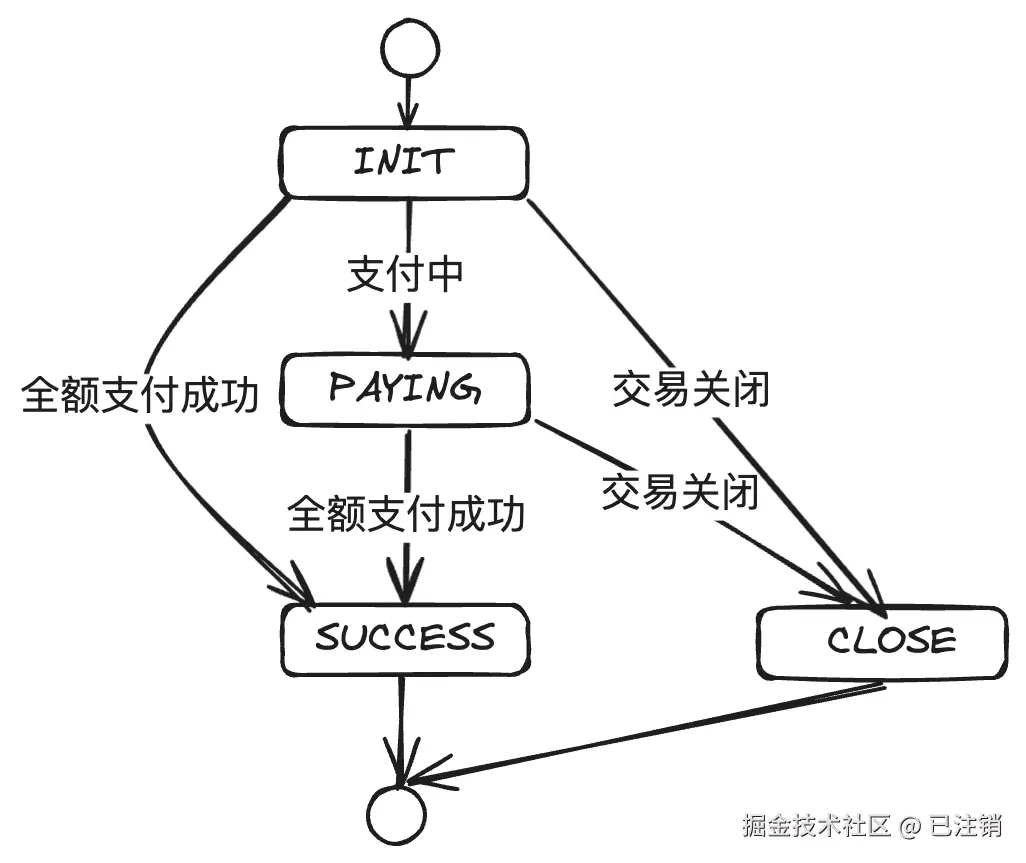

下图就是收单子域设计中交易单的状态机设计。

从图中可以看到，一共4个状态，每个状态之间的转换由指定的事件触发。因为有组合支付的情况，所以全额支付成功才会推进到成功。

常见代码实现误区

  1. 经常看到工作多年的研发工程师实现状态机时，仍然使用if else或switch case来写。这是不对的，会让实现变得复杂，且容易出现问题。
  2. 直接在订单的领域模型里面使用String来定义，而不是把状态模式封装单独的类。
  3. 直接调用领域模型更新状态，而不是通过事件来驱动。
  4. 业务不做拆分，一个状态机包含了所有的业务状态，比如支付单把退款和撤销状态也耦合进去，导致状态机巨复杂。

下面是一个比较差的状态机设计：

限于篇幅，这里无法给出完整示例代码。有兴趣的可以去网上看看，良好的示例有很多。

/**
 * 支付状态机
 */
public enum PaymentStatus implements BaseStatus {

    INIT("INIT", "初始化"),
    PAYING("PAYING", "支付中"),
    PAID("PAID", "支付成功"),
    FAILED("FAILED", "支付失败"),
    ;

    // 支付状态机内容
    private static final StateMachine<PaymentStatus, PaymentEvent> STATE_MACHINE = new StateMachine<>();
    static {
        // 初始状态
        STATE_MACHINE.accept(null, PaymentEvent.PAY_CREATE, INIT);
        // 支付中
        STATE_MACHINE.accept(INIT, PaymentEvent.PAY_PROCESS, PAYING);
        // 支付成功
        STATE_MACHINE.accept(PAYING, PaymentEvent.PAY_SUCCESS, PAID);
        // 支付失败
        STATE_MACHINE.accept(PAYING, PaymentEvent.PAY_FAIL, FAILED);
    }

    // 状态
    private final String status;
    // 描述
    private final String description;

    PaymentStatus(String status, String description) {
        this.status = status;
        this.description = description;
    }

    /**
     * 通过源状态和事件类型获取目标状态
     */
    public static PaymentStatus getTargetStatus(PaymentStatus sourceStatus, PaymentEvent event) {
        return STATE_MACHINE.getTargetStatus(sourceStatus, event);
    }
}

3. 幂等

幂等是针对重复请求的，支付系统一般会面临以下几个重复请求的场景：

  1. 用户多次点击支付按钮：在网络较差或系统过载情况下，用户由于不确定交易是否完成而重复点击。
  2. 自动重试机制：系统在超时或失败时重试请求，可能导致同一支付多次尝试。
  3. 网络数据包重复：数据包在网络传输过程中，复制出了多份，导致支付平台收到多次一模一样的请求。
  4. 异常恢复：在系统升级或崩溃后，未决事务需要根据已有记录恢复和完成。内部系统重发操作。

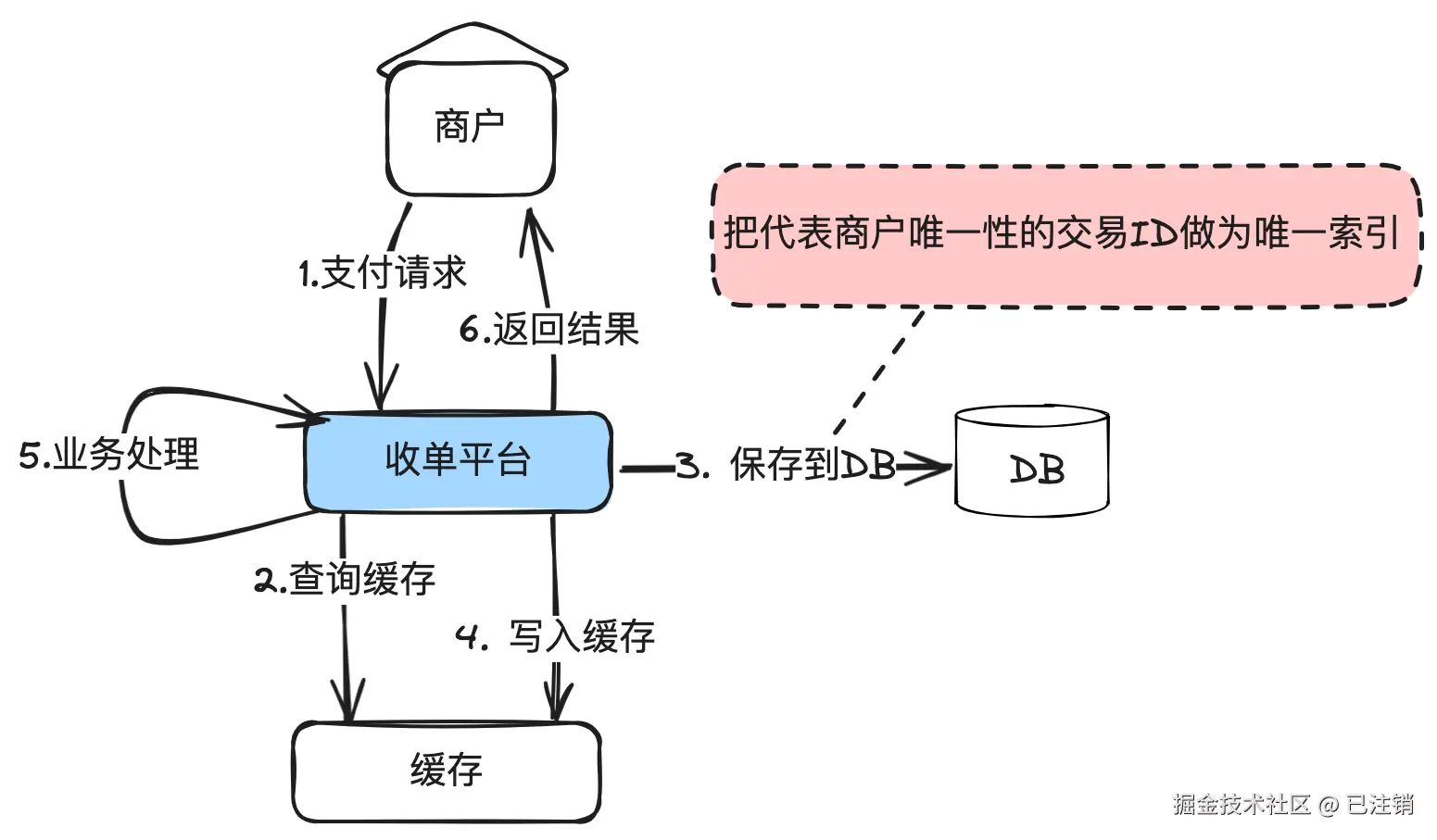

幂等解决方案

所谓业务幂等，就是由各域自己把唯一性的交易ID作为数据库唯一索引，这样可以保证不会重复处理。

在数据库前面可以加一层缓存来提高性能，但是缓存只用于查询，查到数据认为就返回幂等成功，但是查不到，需要尝试插入数据库，插入成功后再刷新数据到缓存。

为什么要使用数据库的唯一索引做为兜底，是因为缓存是可能失效的。

在面临时经常有候选人只回答到“使用redis分布式锁来实现幂等”，这是不对的。因为缓存有可能失效，分布式锁只是用于防并发操作的一种手段，无法根本性解决幂等问题，幂等一定是依赖数据库的唯一索引解决。

大部分简单的支付系统只要有业务幂等基本也够用了。

更复杂的多机房容灾情况下，幂等也会非常复杂。比如在A机房处理了一笔业务，这时A机房挂了，流量切到了B机房，B机房如果没有相关的幂等数据，那就会幂等失败。

4. 日志规范

只要在公司写过代码，就一定打印过日志，但经常发现一些工作多年的工程师打印的日志也是乱七八糟的。我曾经在一家头部互联网公司接手过一个上线一年多的业务，相关日志一开始就没有设计好，导致很多监控无法实现，出了线上问题也不知道，最后只能安排工程师返工改造相关的日志。

我们要明白日志是用来做什么的。只是先弄明白做事的目的，我们才能更好把事情做对。在我看来，日志有两个核心的作用：1）监控，诊断系统或业务是否存在问题；2）排查问题。

对于监控而言，我们需要知道几个核心的数据：业务/接口的请求量、成功量、成功率、耗时，系统返回码、业务返回码，异常信息等。对于排查问题而言，我们需要有出入参、中间处理数据的上下文、报错的上下文等。

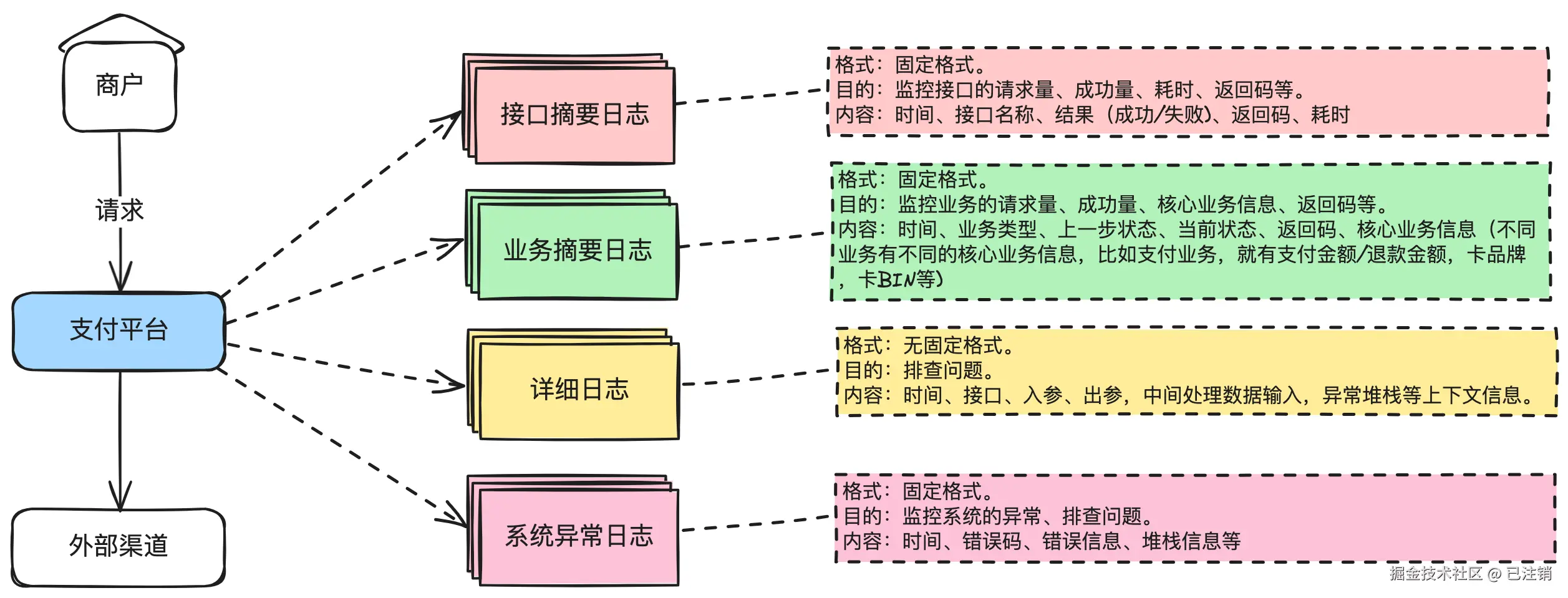

接下来，基于上面的分析，我们就清楚我们应该有几种日志：

  1. 接口摘要日志。监控接口的请求量、成功量、耗时、返回码等。使用固定格式，需要打印：时间、接口名称、结果（成功/失败)、返回码、耗时等基本信息就足够。
  2. 业务摘要日志。监控业务的请求量、成功量、核心业务信息、返回码等。使用固定格式，需要打印：时间、业务类型、上一步状态、当前状态、返回码、核心业务信息（不同业务有不同的核心业务信息，比如流入，就有支付金额/退款金额，卡品牌，卡BIN等)。
  3. 详细日志。用于排查问题，不用于监控。格式不固定。主要包括时间、接口、入参、出参、中间处理数据输入、异常的堆栈信息等。
  4. 系统异常日志。同时用于监控。格式固定。需要打印：时间、错误码、错误信息、堆栈信息等。

5. 金额处理规范

对于研发经验不足的团队而言，经常会犯以下几种错误：

  1. 没有定义统一的Money类，各系统间使用BigDecimal、double、long等数据类型进行金额处理及存储。
  2. 定义了统一的Money类，但是写代码时不严格遵守，仍然有些代码使用BigDecimal、double、long等数据类型进行金额处理。
  3. 手动对金额进行加、减、乘、除运算，单位（元与分）换算。

带来的后果，通常就是资金损失，再细化一下，最常见的情况有下面3种：

  1. 手动做单位换算导致金额被放大或缩小100倍。
    1. 比如大家规定传的是元，但是其中有位同学忘记了，以为传的是分，外部渠道要求传元，就手动乘以100。或者反过来。
    2. 还有一种情况，部分币种比如日元最小单元就是元，假如系统约定传的是分，外部渠道要求传元，就可能在网关处理时手动乘以100。
  1. 1分钱归属问题。比如结算给商家，或计算手续费时，碰到除不尽时，使用四舍五入，还是向零舍入，还是银行家舍入？这取决于财务策略。
  2. 精度丢失。在大金额时，double有可能会有精度丢失问题。

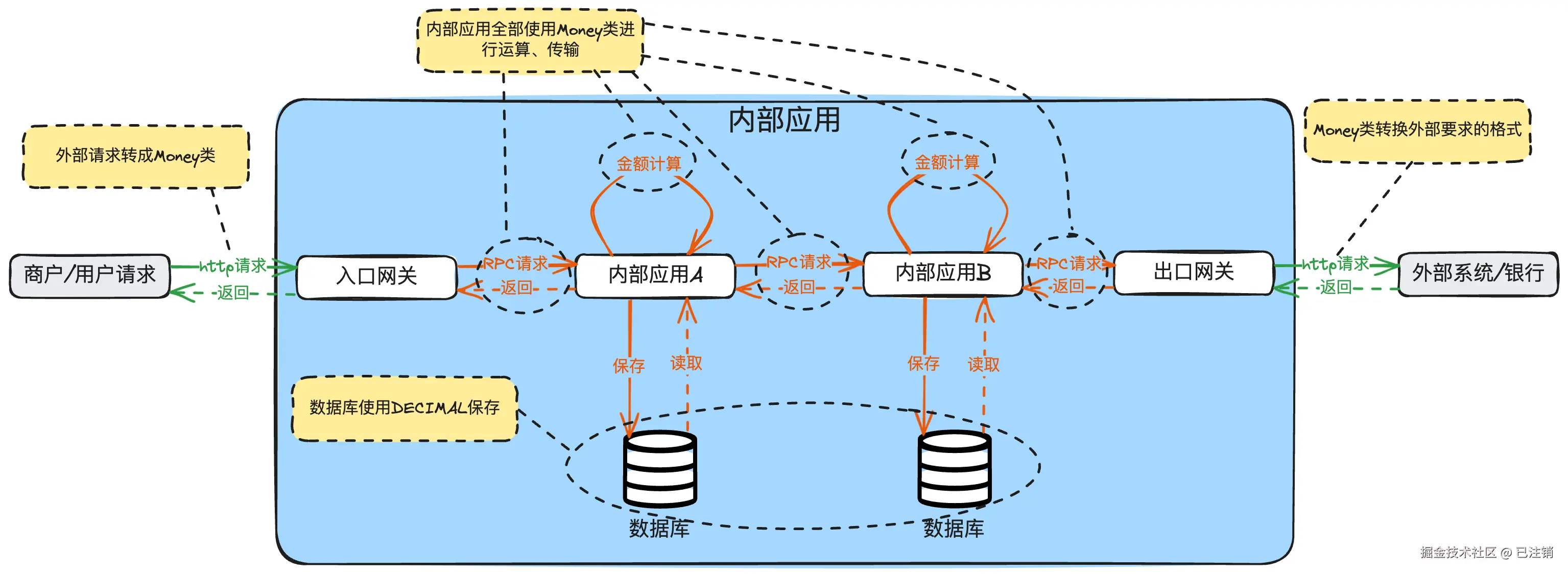

最佳实践：

  1. 制定适用于公司业务的Money类来统一处理金额。
  2. 在入口网关接收到请求后，就转换为Money类。
  3. 所有内部应用的金额处理，强制全部使用Money类运算、传输，禁止自己手动加减乘除、单位换算（比如元到分）。
  4. 数据库使用DECIMAL类型保存，保存单位为元。
  5. 在出口网关外发时，再根据外部接口文档要求，转换成使用指定的单位。有些是元，有些是分（最小货币单位）

6. 业务ID生成规则

数据库一般都会设计一个自增ID作为主键，同时还会设计一个能唯一标识一笔业务的ID，这就是所谓的业务ID（也称业务键）。比如收单域的收单单号。

也有人采用所谓雪花算法，但其实不适用于支付场景。

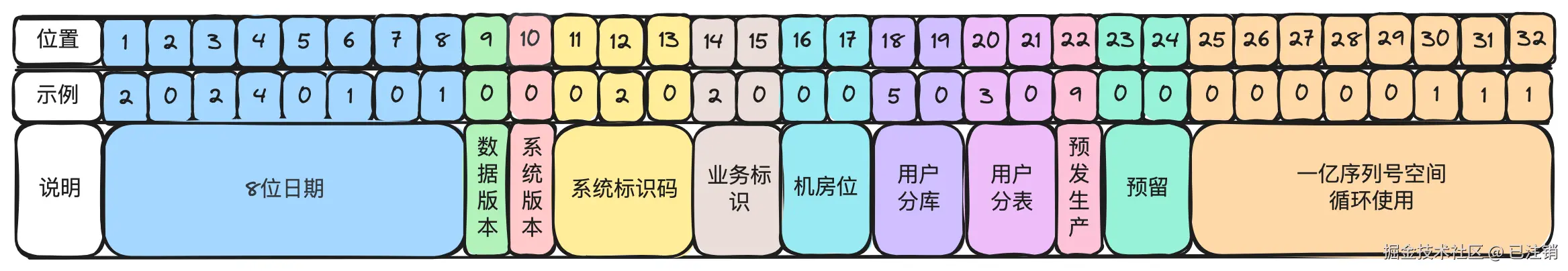

下面以32位的支付系统业务ID生成为例说明。实际应用时可灵活调整。

第1-8位：日期。通过单号一眼能看出是哪天的交易。

第9位：数据版本。用于单据号的升级。

第10位：系统版本。用于内部系统版本升级，尤其是不兼容升级的时候，老业务使用老的系统处理，新业务使用新系统处理。

第11-13位：系统标识码。支付系统内部每个域分配一段，由各域自行再分配给内部系统。比如010是收单核心，012是结算核心。

第14-15位：业务标识位。由各域内部定，比如00-15代表支付类业务，01支付，02预授权，03请款等。

第16-17位：机房位。用于全球化部署。

第18-19位：用户分库位。支持百库。

第20-21位：用户分表位。支持百表。

第22位：预发生产标识位。比如0代表预发环境，1代表生产环境。

第23-24位：预留。各域根据实际情况扩展使用。

第24-32位：序列号空间。一亿规模，循环使用。一个机房一天一亿笔是很大的规模了。如果不够用，可以扩展到第24位，到十亿规模。

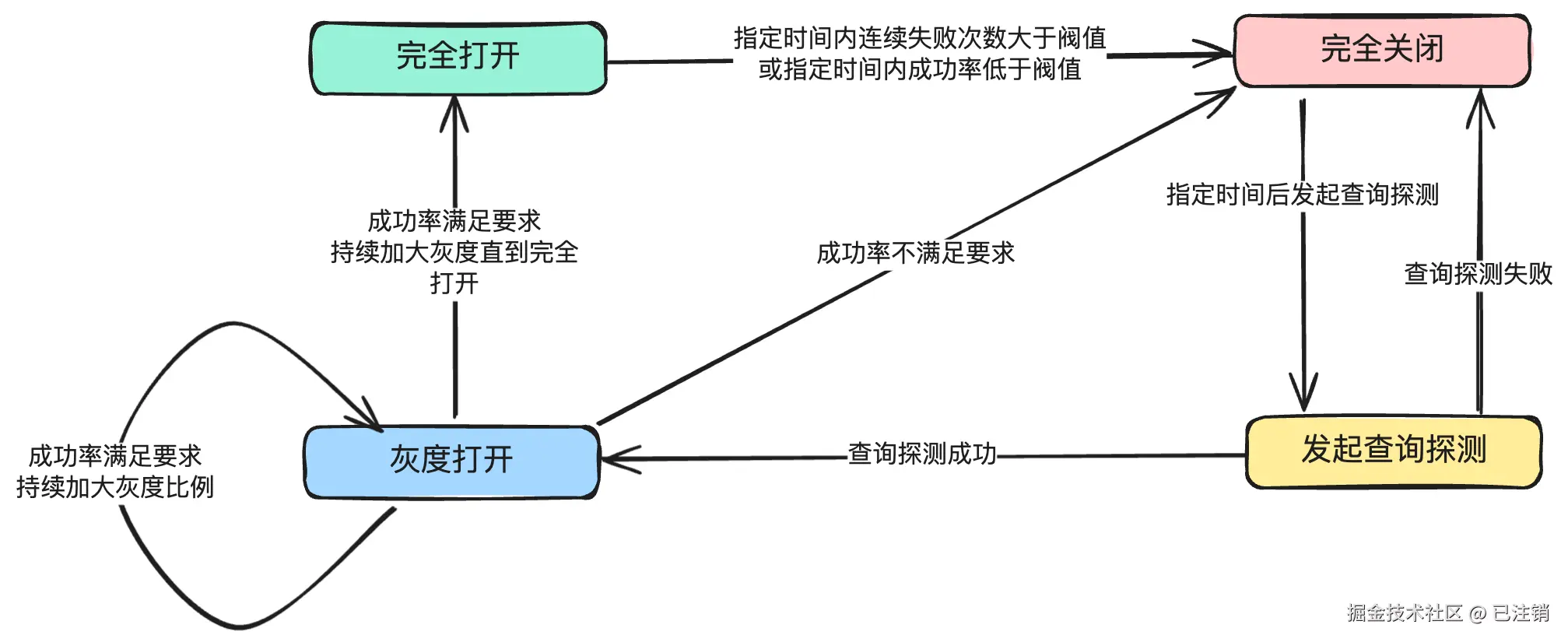

7. 自动化渠道开关

外部渠道接多了，时不时有个渠道半夜宕机或非预期维护，人工运维成本高，搞个自动化开关。

说明：

  1. 渠道初始为完全打开。
  2. 当指定时间内成功率低于阈值或指定时间内连续失败次数大于阈值，就关闭渠道。
  3. 关闭渠道后，捞取最近成功的一笔发起查询探测，如果查询失败，仍然关闭。
  4. 如果查询成功，说明和渠道的通路是通的，且渠道能提供基本的服务，打开灰度25%。
  5. 如果灰度25%情况下，成功率不达标，仍然关闭。
  6. 如果灰度25%情况下，成功率达标，继续加大灰度比例，直到100%。

注：上述灰度打开算法还可以优化为：N*2算法，其中N初始为1。举个例子：先打开1%，符合要求后，依次打开：2%，4%，8%，16%，32%，64%，100%。通过7次操作后，100%打开。这个算法适合一些体量大的渠道，直接开25%如果仍然失败会影响很大批量的用户。对于小流量渠道，灰度1%可能很久也没有量进来，不如直接25%见效快。

8. 返回码设计与映射

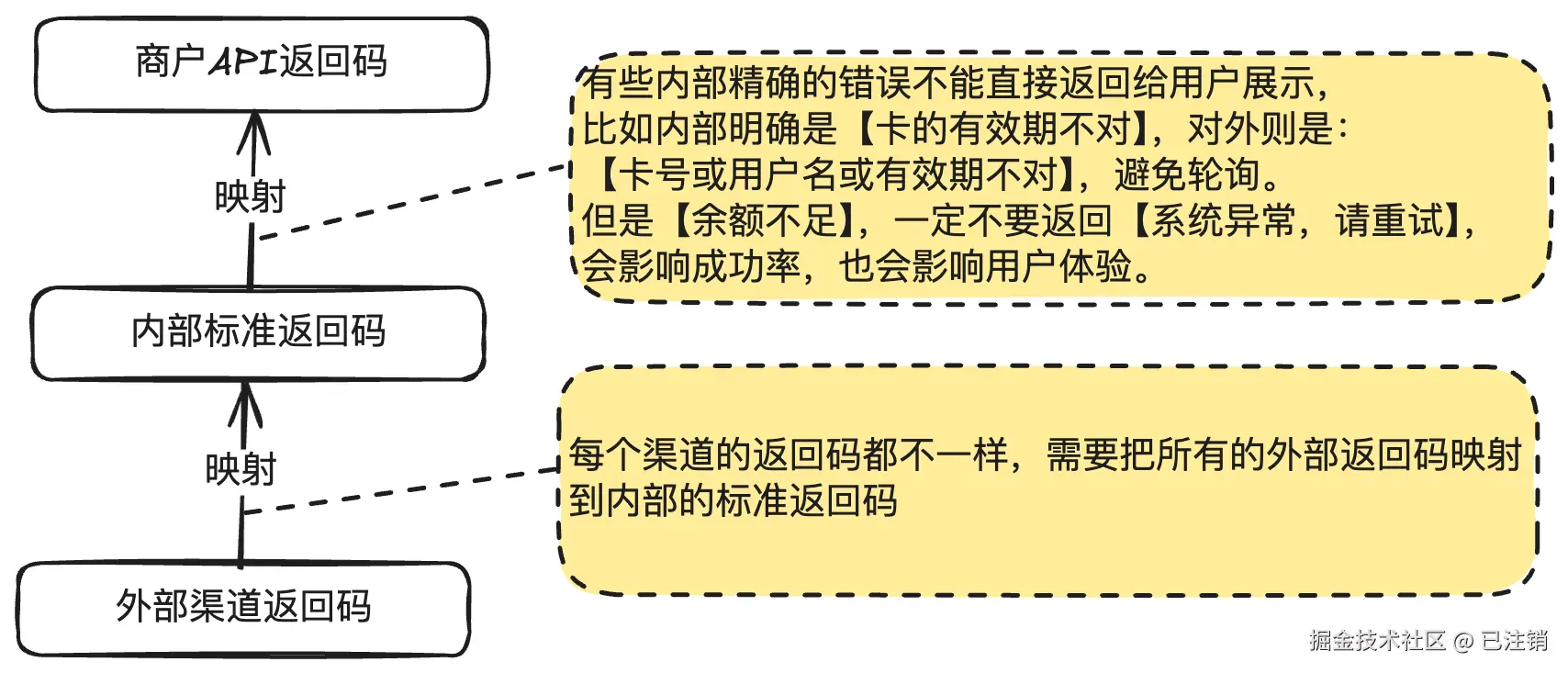

外部商户对接支付平台，支付平台内部有自己的业务处理，同时还对接了外部的很多渠道，所以需要管理三套返回码：

  • 提供给商户OpenAPI使用的返回码：这块可以直接参考微信支付、支付宝等机构的门户网站。
  • 内部各应用使用的标准返回码：用于内部业务的处理。
  • 渠道返回码：外部渠道提供的返回码，每个渠道都不一样，需要映射到内部标准返回码。

基本原则：

  • 制定统一返回码规范：在团队或公司层面制定统一的返回码规范，明确各个返回码的含义，确保各模块一致性。
  • 严格遵守返回码定义：研发人员在编码时，应严格按照规范返回对应的返回码，确保返回码与实际状态匹配。明确成功才推进成功，明确失败才推进失败，其它全部按“未知”处理。
  • 区分接口/通信成功与业务成功。
  • 流入到平台的（支付、充值等），谨慎映射到成功。从平台流出的（提现，代发等），谨慎映射到失败。

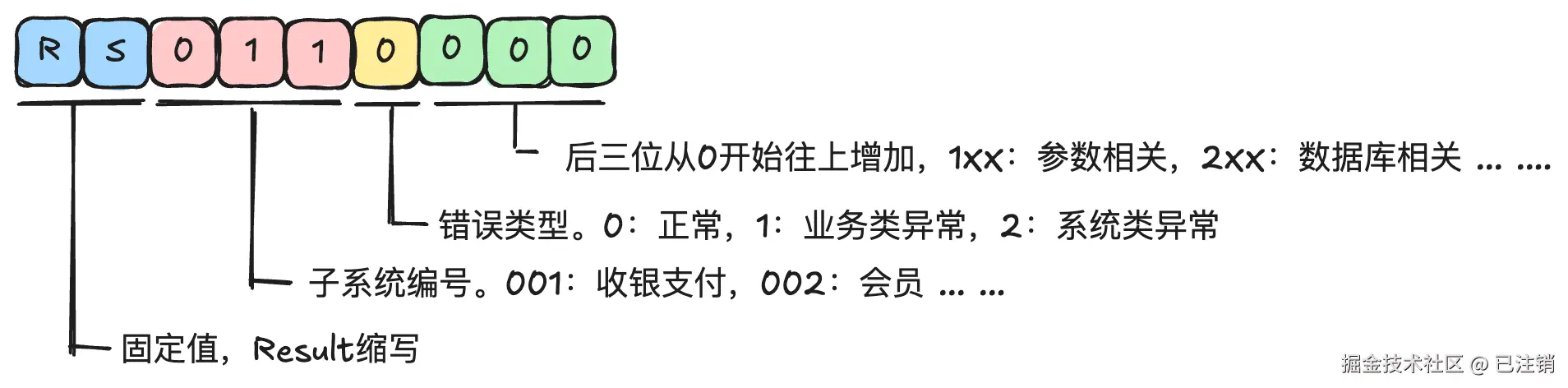

支付平台内部也分了不同域，建议使用一个共同的规范，比如：RS+子系统编号+错误级别+具体返回码。具体如下图所示：

说明：

1-2位：固定值RS，Result缩写。

3-5位：子系统编号。比如001：收银支付，002：会员等。可方便定位哪个系统出的问题。

6位：错误类或等级。比如：0：正常，1：业务级异常，2：系统级异常。

7-9位：各业务线自己定。比如：1xx：参数相关，2xx：数据库相关，3xx：账户状态/Token状态相关等。

这样的好处在于，每个子域或子系统既有全局的规范，又有自己的灵活性，减少沟通成本。

注意：上面只是写了resultCode，还需要有message，用于描述这个码代表什么语义。

踩过的坑很多，大致可以归为以下几类：

  1. 对客映射不准确，导致用户持续重试失败，影响用户体验。比如“余额不足”或“风控不过”，返回给用户“系统异常，请重试”，有些用户就疯狂地重试。
  2. 外部渠道没有明确成功或失败，内部映射成明确成功或失败，造成资损。比如：
    1. 支付同步请求渠道响应还没有回来，发起了查询，查询返回“订单不存在”，直接推进失败，但最后银行扣款成功。
    2. 退款同步请求渠道响应返回“系统异常”，直接推进到失败，但最后银行退款成功。
  1. 外部渠道有双层返回码，没有做完整判断。比如第1层只表示接口是否成功（通信层面），第2层才是表示业务是否成功，但是只判断了接口层面，就推进了内部订单的业务状态。
  2. 返回码制定过于笼统或太细。

9. 退款自动重试与支付自动重试

在支付系统日常运营工作中，处理退款重发的运营工作量会随着交易量的增长而线性增长。达到一定程度就需要考虑建设退款自动重试的能力。

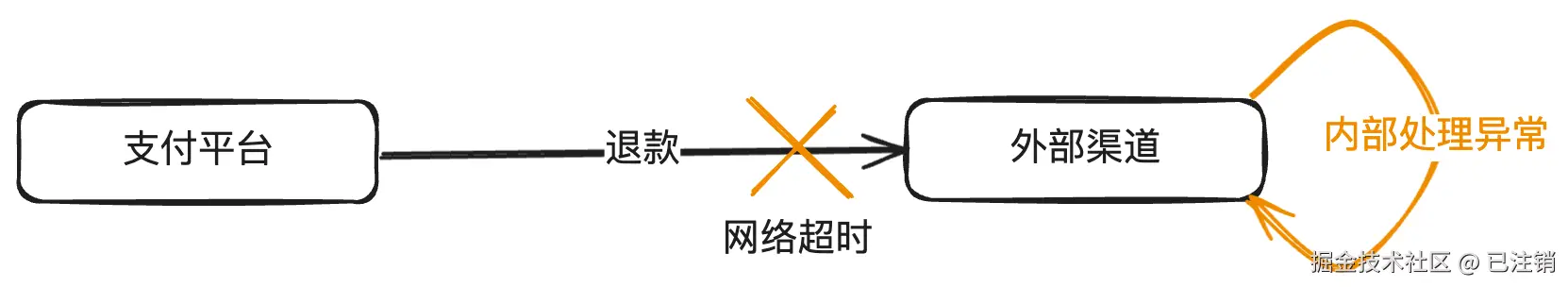

下面两种情况是最常见的需要做退款重发的场景：

  1. 支付平台发给外部渠道超时。
  2. 外部渠道内部出现BUG或临时系统异常。

当交易量足够大时，完全人工重发，工作量也是很可观的。但是我们不能简单地做系统自动重发，因为退款有可能是会有资损发生的。比如：用户支付100元，退款50元，渠道不支持幂等，渠道已经内部退款成功，但是我们系统因为逻辑有缺陷又做了重发，那就是退款2次成功，资损50元。

有些外部渠道的设计不太好，比如只能通过支付请求号去退款，又支持多次部分退，那就相当于没有幂等能力。

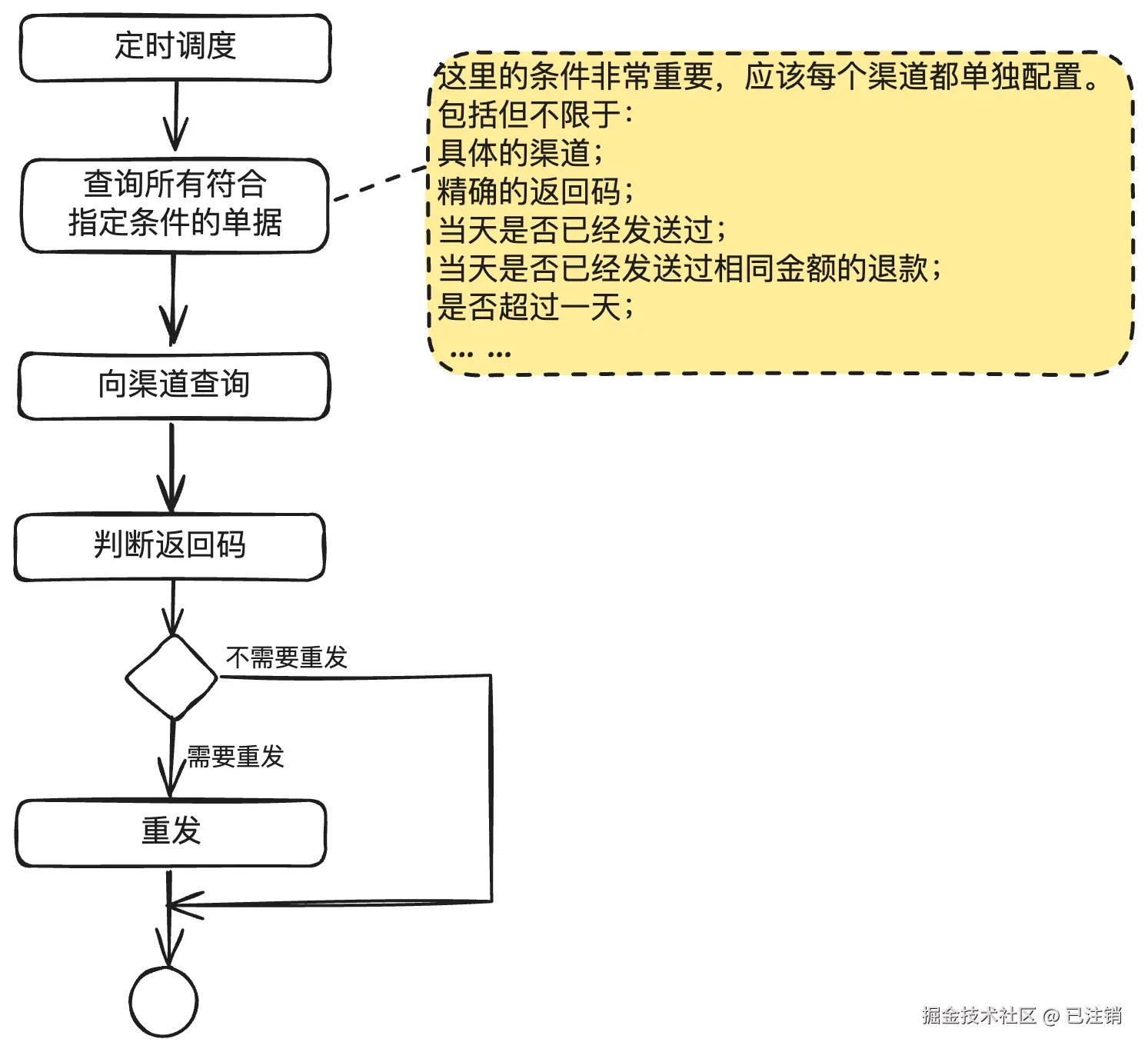

下面是一个简化版的重发逻辑。

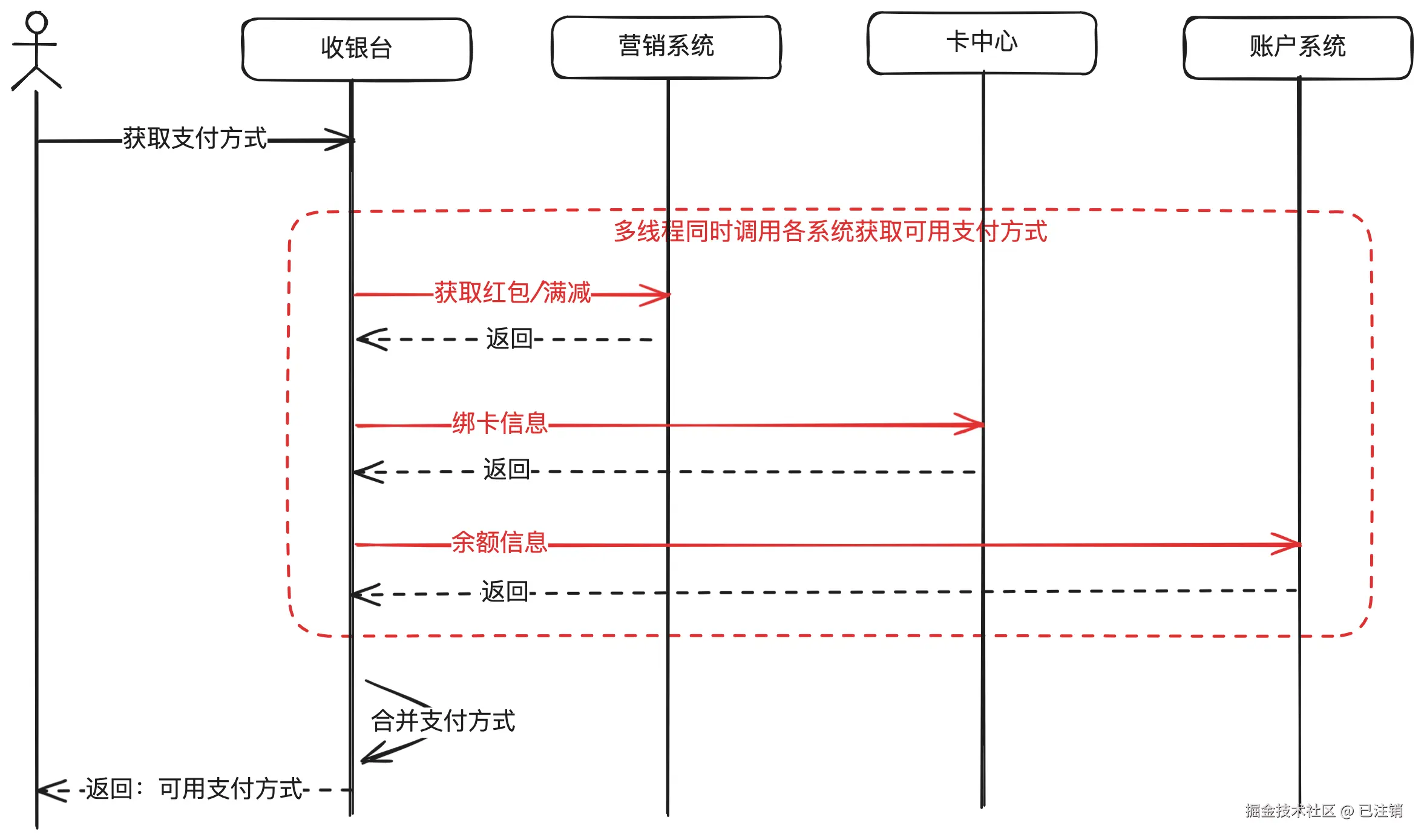

10. 使用多线程并发获取支付方式

每个用户在支付系统中绑定了很多支付方式，比如不同的银行卡，还有内部的余额，红包等。每次渲染收银台之前，都需要去获取这些支付系统，汇总后展示给用户。

一种方式就是串行去获取，但这明显会影响用户体验。最优的方案当然是使用多线程并行获取。

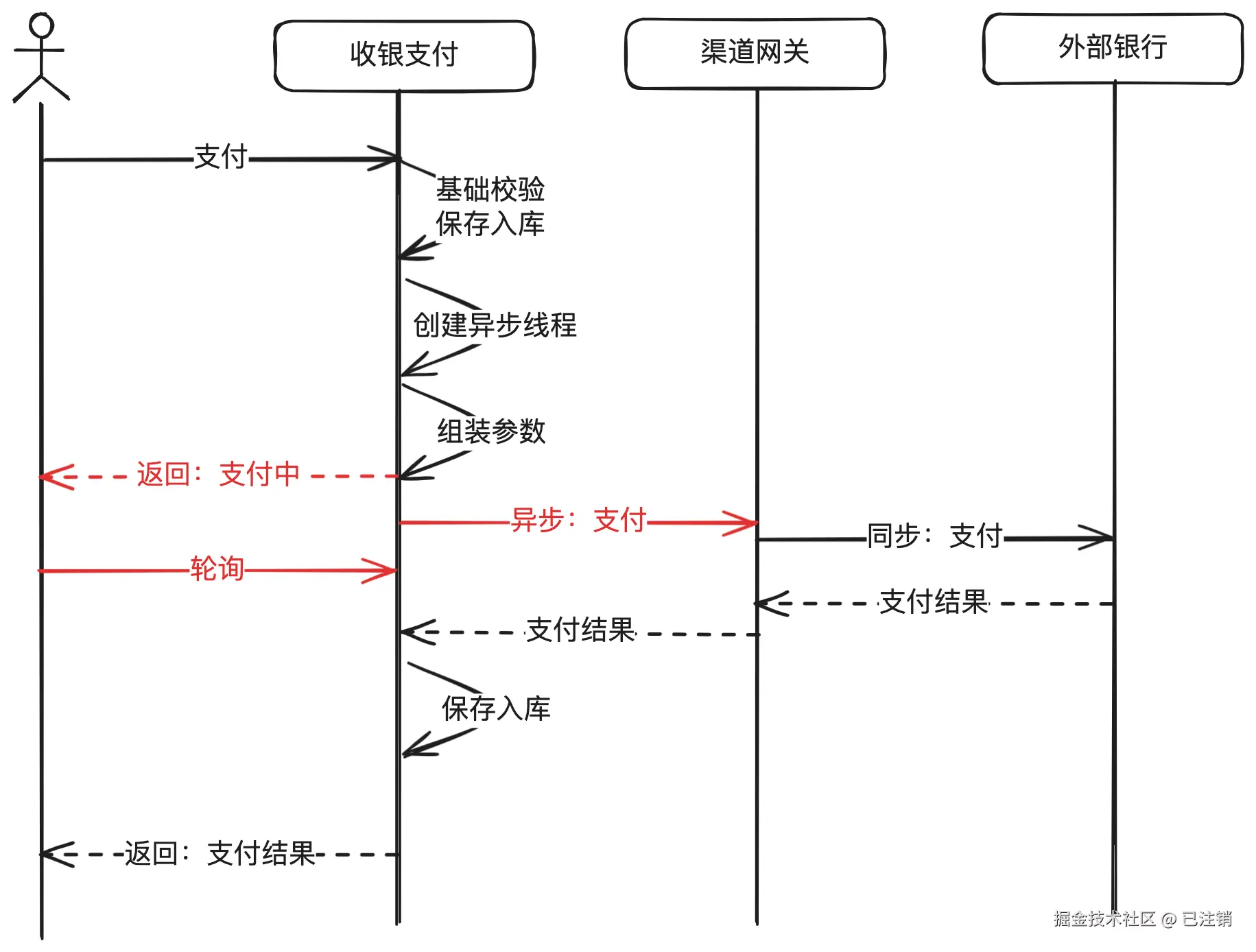

11. 同步受理异步处理

用户提交支付请求后，如果是外部银行通道，通常耗时都需要几百到几千毫秒，如果全链路都是同步接口，那么整个系统的线程很快就被消耗完，且一旦外部银行出现响应慢的情况，极其容易出现雪崩现象。

所以我们在调用外部银行扣款时，通常都使用“同步受理异步处理”的方案。简单地说，就是先受理用户的请求，做基础校验，校验通过后，保存到数据库，发起一个异步线程请求到外部银行，然后马上返回给用户，前端再发起定时轮询结果。

当然还可以优化为在渠道网关做异步化，因为这里对接渠道，Hold住的线程影响面最小。

常见误区

  1. IO密集型任务线程池大小设置为CPU核数的2倍

哪怕是IO密集型服务，我们也不能简单设置为CPU核数的2倍，我们仍然要考虑任务执行耗时，系统设计的最大并发数是多少等因数。

建议为：系统预期最大并发任务数 * 单任务平均耗时。

注意，这个耗时是指等待外部资源的耗时，不是CPU运算耗时。比如外发银行后，等待外部银行返回的过程，就是等待时间，基本不消耗CPU资源。

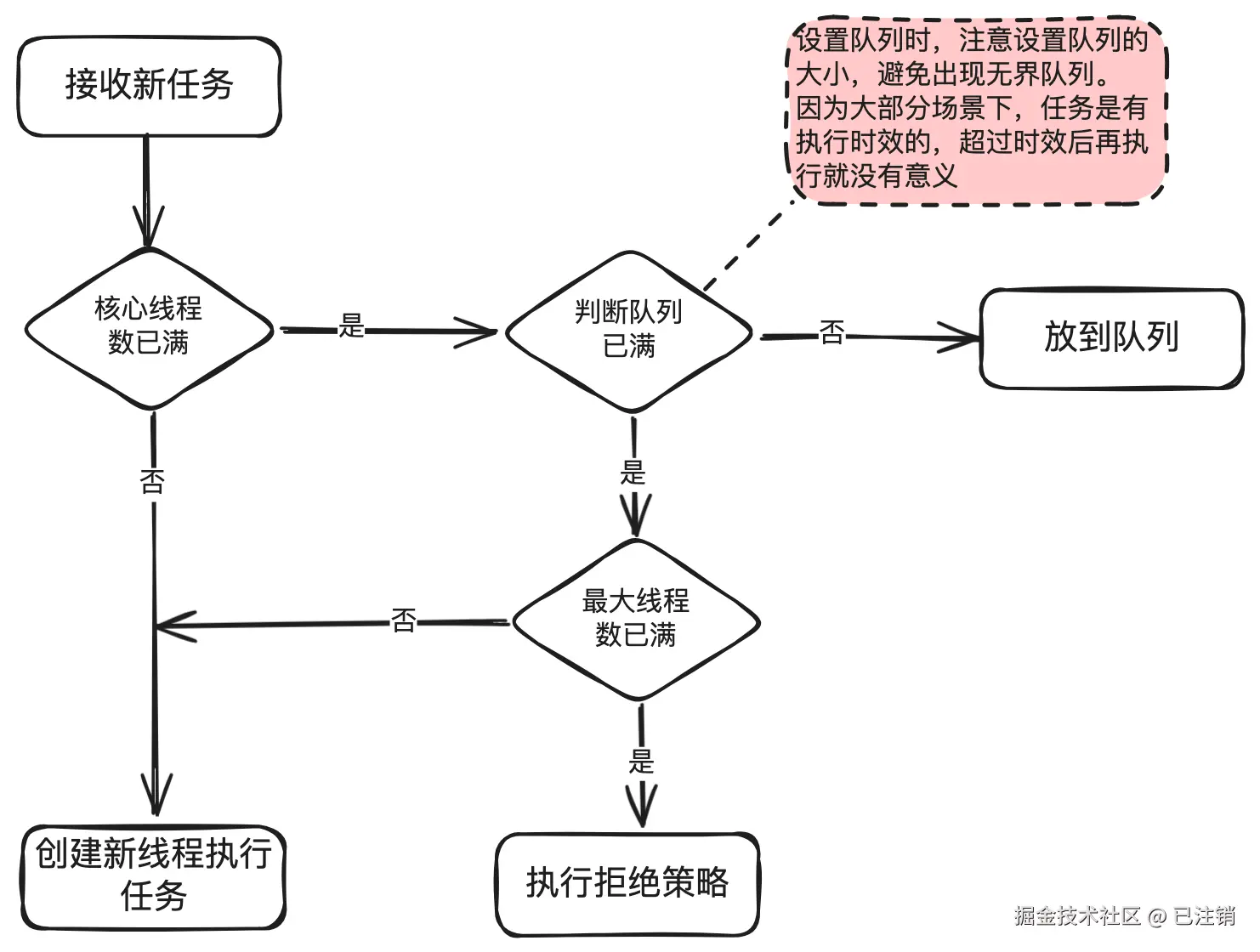

  1. 为什么设置了最大线程数不生效

曾经碰过一个线上问题：使用ThreadPoolExecutor，设置了核心线程数，最大线程数，但是线上出现很多超时未处理的任务，但是请求数没有超过最大线程数。排查很久才发现虽然设置了最大线程数，但是没有设置队列大小（LinkedBlockingQueue） ，那么它会默认为Integer.MAX_VALUE，这基本上可以认为是无界队列，也就是请求全部放到了队列中。

所以读者如果使用ThreadPoolExecutor来配置线程池，最好是根据自己的诉求，把参数设置完整，包括核心线程数，最大线程数，队列大小，拒绝策略等。比如有些业务超时后已经没有意义，那就把队列放小点，拒绝策略为直接拒绝。

具体的请参考JAVA官方文档。

  1. 直接new线程

因为简单，有些同学喜欢直接new线程。的确，这种方式在简单场景下是没有问题的，但是复杂场景下是很容易出问题，且不好排查，建议不要养成这样的习惯。如果场景真的非常简单，也建议使用创建固定大小线程池来做，比如ExecutorService executor = Executors.newFixedThreadPool(n)。

12. Spring事务模板

为什么不使用@Transaction注解

以前写管理平台的代码时，经常使用@Transaction注解，也就是所谓的声明式事务，简单而实用，但是在做支付后，基本上没有使用@Transaction，全部使用事务模板来做。主要有两个考虑：

1）事务的粒度控制不够灵活，容易出现长事务

@Transactional注解通常应用于方法级别，这意味着被注解的方法将作为一个整体运行在事务上下文中。在复杂的支付流程中，需要做各种运算处理，很多前置处理是不需要放在事务里面的。

而使用事务模板的话，就可以更精细的控制事务的开始和结束，以及更细粒度的错误处理逻辑。

@Transactional
public PayOrder process(PayRequest request) {
    validate(request);
    PayOrder payOrder = buildOrder(request);
    save(payOrder);
    // 其它处理
    otherProcess(payOrder);
}

比如上面的校验，构建订单，其它处理都不需要放在事务中。

如果把@Transactional从process()中拿走，放到save()方法，也会面临另外的问题：otherProcess()依赖数据库保存成功后才能执行，如果保存失败，不能执行otherProcess()处理。全部考虑进来后，使用注解处理起来就很麻烦。

2）事务传播行为的复杂性

@Transactional注解支持不同的事务传播行为，虽然这提供了灵活性，但在实际应用中，错误的事务传播配置可能导致难以追踪的问题，如意外的事务提交或回滚。

而且经常有多层子函数调用，很容易子函数有一个耗时操作（比如RPC调用或请求外部应用），一方面可能出事长事务，另一方面还可能因为外调抛异步，导致事务回滚，数据库中都没有记录保存。

以前就在生产上碰到过类似的问题，因为在父方法使用了@Transactional注解，子函数抛出异常导致事务回滚，去数据库找问题单据，竟然没有记录，翻代码一行行看，才发现问题。

事务模板示例：

public class PaymentSystemTransactionTemplate {

    public static <R> R execute(FlowContext context, Supplier<R> callback) {
        TransactionTemplate template = context.getTransactionTemplate();
        Assert.notNull(template, "transactionTemplate cannot be null");

        PlatformTransactionManager transactionManager = template.getTransactionManager();
        Assert.notNull(transactionManager, "transactionManager cannot be null");

        boolean commit = false;
        try {
            TransactionStatus status = transactionManager.getTransaction(new DefaultTransactionDefinition()); // Corrected "TranscationStatus" to "TransactionStatus"
            R result = null;
            try {
                result = callback.get();
            } catch (Exception e) {
                transactionManager.rollback(status);
                throw e;
            }
            transactionManager.commit(status);
            commit = true;
            return result;
        } finally {
            if (commit) {
                invokeAfterCommit(context);
            }
        }
    }

    private static void invokeAfterCommit(FlowContext context) {
        try {
            context.invokeAfterCommit();
        } catch (Exception e) {
            // 打印日志
            ... ...
        }
    }
}

13. 分库分表

当数据量大的时间，分库分表是再所难免的。一个经典的面试题是：如果分了100张表，按商户来分表，还是按商户订单号来分表？如果按商户分表怎么解决各表流水数据量平衡问题？如果是按商户订单号来分表，商户想按时间段查询怎么办？

解法有很多种。一种典型的解法，就是线上数据库按商户订单号分表，同时有一个离线库冗余一份按商户号分表的数据，甚至直接使用离线数据平台的能力，把商户的按时间段查询需求从在线库剥离出来。

网上资料很多，不赘述。

14. 分布式事务

分布式事务是个好东西，但是复杂度也高，还经常出现所谓的事务悬挂问题，且虽然各家都号称简单易用，对业务代码侵入少，但事实并非如此。

所以我个人更倾向于避免使用分布式事务解决方案，而是采用最终一致性来解决。对大部分中小公司来说，最终一致性已经够用。

网上资料很多，不赘述。

15. 流程引擎

在支付系统中，流程编排随处可见，比如收银台编排获取各种绑定资产，渠道网关调用外部的渠道进行支付等。可以考虑使用成熟的工具，也可以考虑自研。

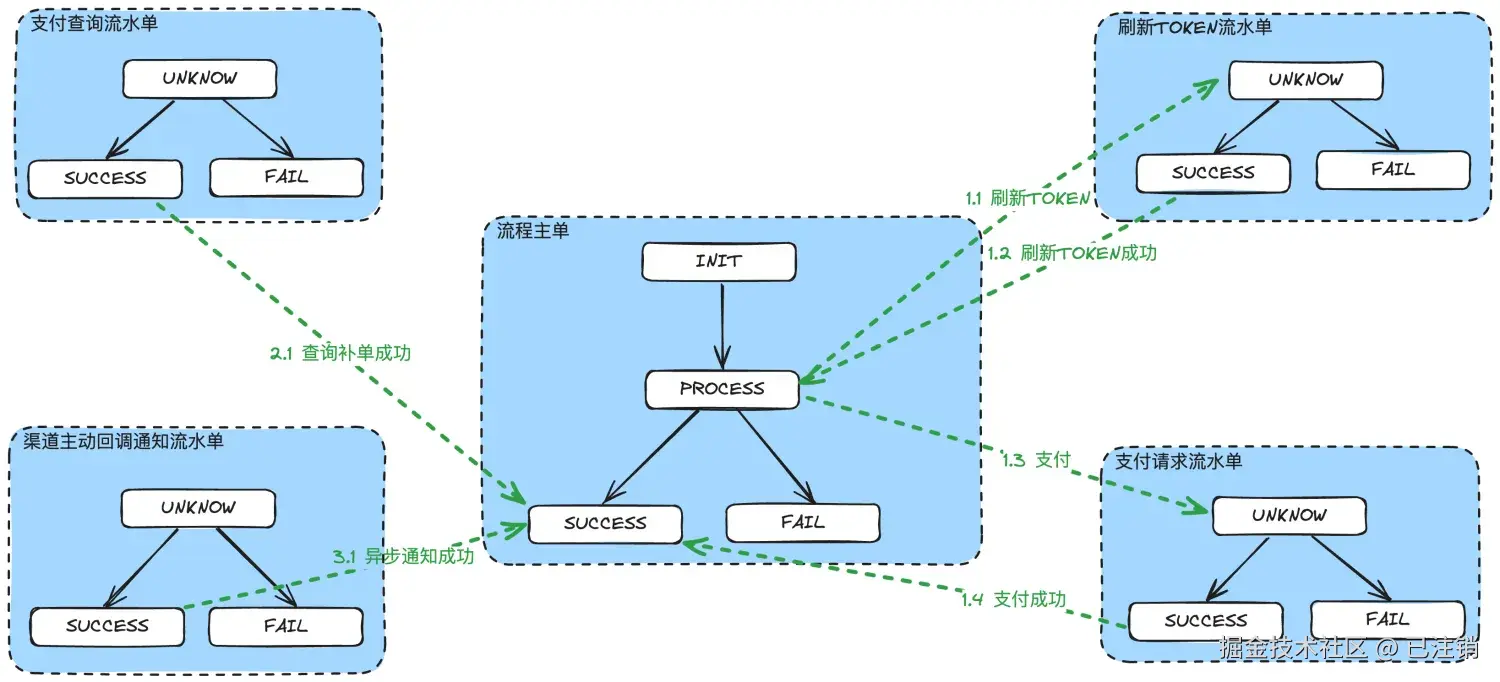

下面是一个支付流程编排图：

Activiti和jBPM：配置文件非常繁琐。

liteflow：配置文件很简单，但是配置上只知道节点的流转，核心业务逻辑在代码里面，比如什么条件下推进到成功。

自研流程引擎使用这样的配置：

whenOrderState(CommonOrderState.INIT) // 初始条件：主单状态INIT
.onEvent(CommonEvent.CREATE) // 触发事件：创建
.transitionOrderStateTo(CommonOrderState.PROCESS) // 推进到：支付中
.request(CommonOperation.PAY) // 操作：外发银行
   .when("subOrder.currentState == SubOrderState.S") // 银行返回成功推进主单成功
      .transitionOrderStateTo(CommonOrderState.SUCCESS)
   .when("subOrder.currentState == SubOrderState.F") // 银行返回失败推进主单失败
      .transitionOrderStateTo(CommonOrderState.FAIL)
   .when("subOrder.currentState == SubOrderState.U && subOrder.webForm != null") // 推进发消息
      .notifyNode();

通过这个配置，知道初始状态，触发条件，如何推进。

16. 支付安全

支付安全核心关注点

支付安全是一个很大的范畴，但我们一般只需要重点关注以下几个核心点就够：

  1. 敏感信息安全存储。

对个人和商户/渠道的敏感信息进行安全存储。

个人敏感信息包括身份证信息、支付卡明文数据和密码等，而商户/渠道的敏感信息则涉及商户登录/操作密码、渠道证书密钥等。

  1. 交易信息安全传输。

确保客户端与支付系统服务器之间、商户系统与支付系统之间、支付系统内部服务器与服务器之间、支付系统与银行之间的数据传输安全。这包括采用加密技术等措施来保障数据传输过程中的安全性。

  1. 交易信息的防篡改与防抵赖。

确保交易信息的完整性和真实性，防止交易信息被篡改或者被抵赖。一笔典型的交易，通常涉及到用户、商户、支付机构、银行四方，确保各方发出的信息没有被篡改也无法被抵赖。

  1. 欺诈交易防范。

识别并防止欺诈交易，包括套现、洗钱等违规操作，以及通过识别用户信息泄露和可疑交易来保护用户资产的安全。这一方面通常由支付风控系统负责。

  1. 服务可用性。

防范DDoS攻击，确保支付系统的稳定运行和服务可用性。通过部署防火墙、入侵检测系统等技术手段，及时发现并应对可能的DDoS攻击，保障支付服务的正常进行。

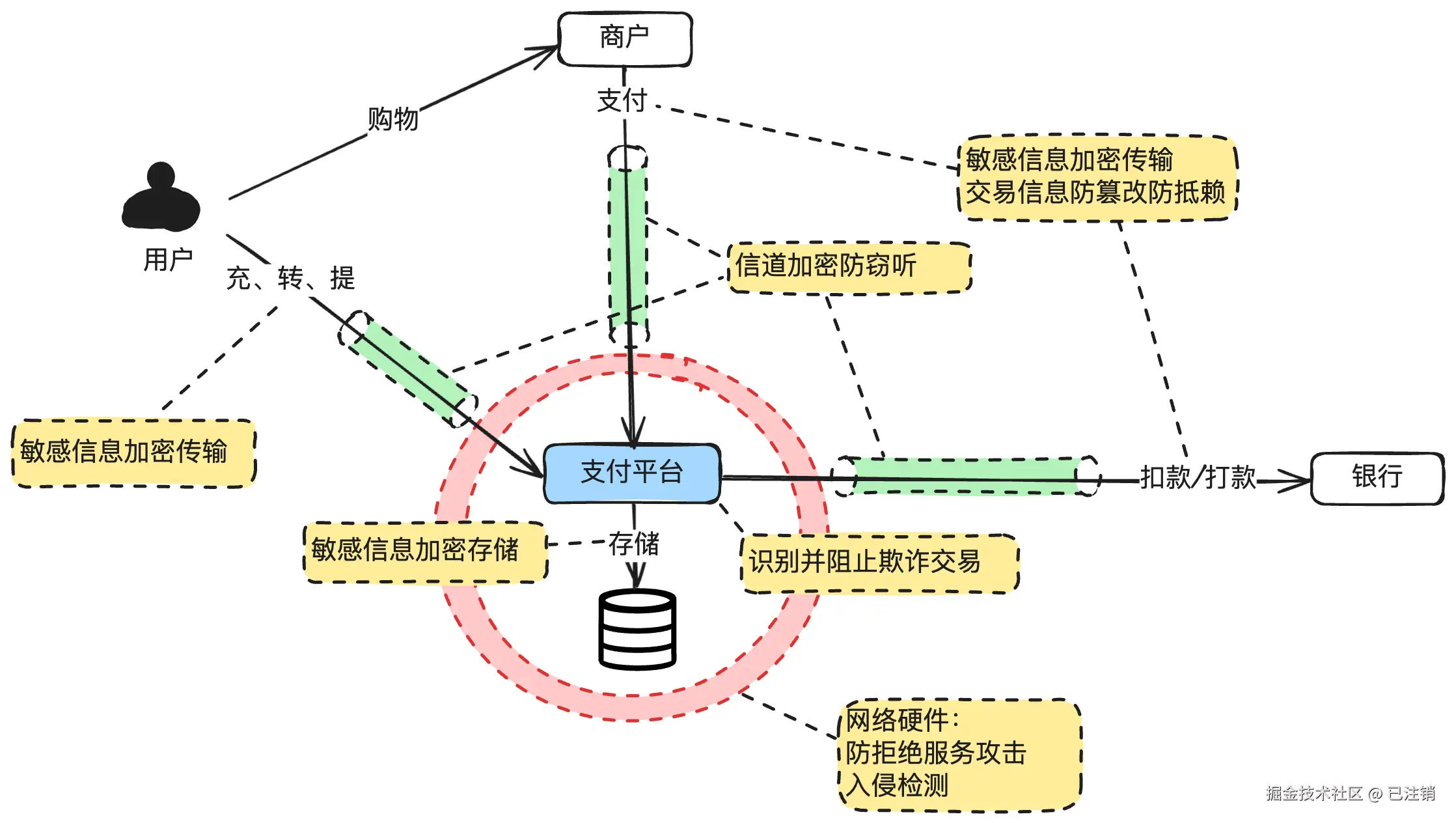

极简支付安全大图

支付安全是一个综合性的系统工程，除了技术手段外，还需要建立健全的安全制度和合规制度，而后两者通常被大部分人所忽略。

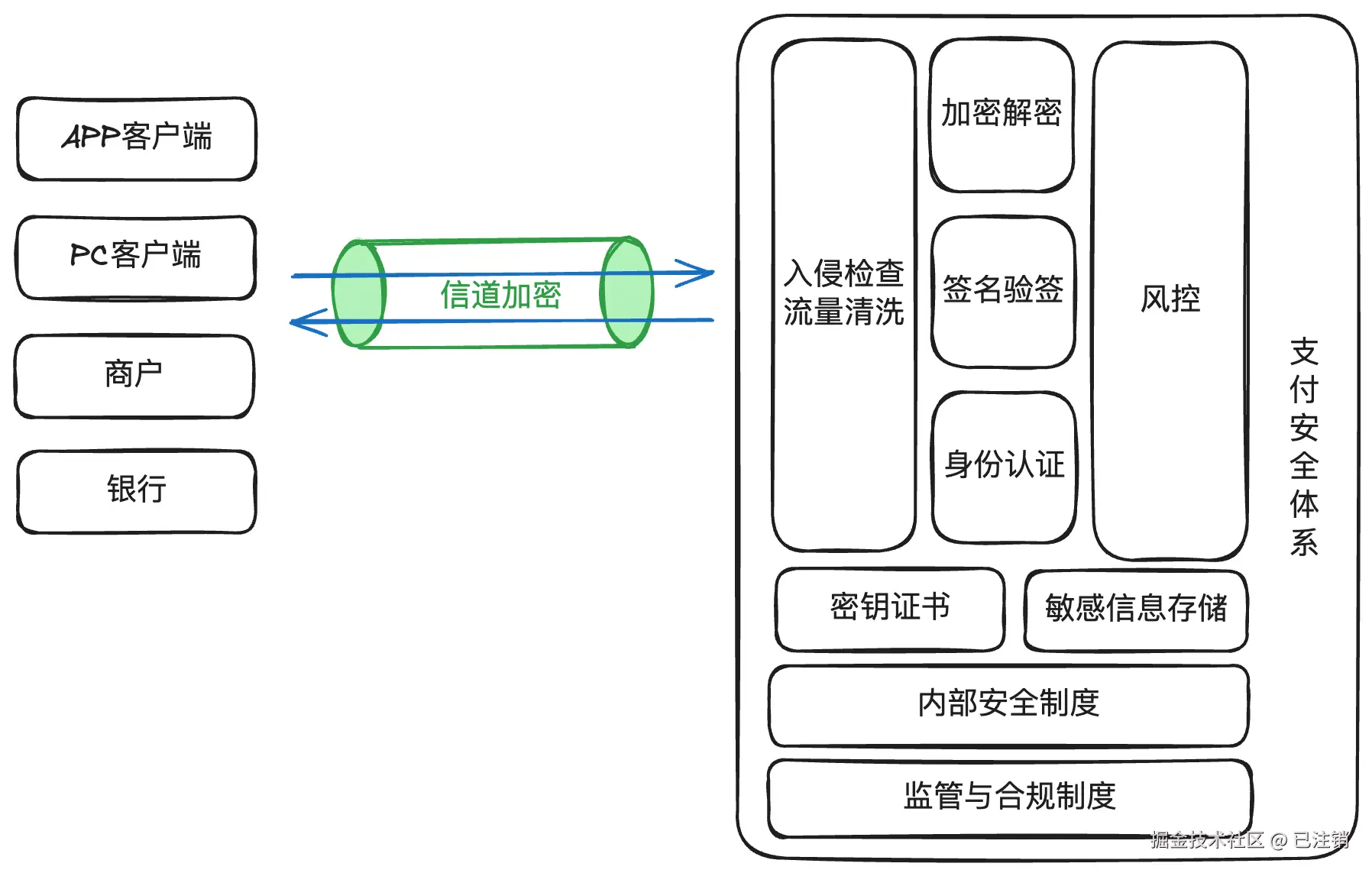

下图是一个极简版的支付安全大图，包含了支付安全需要考虑的核心要点。

说明：

  1. 制度是基础。

哪种场景下需要加密存储，加密需要使用什么算法，密钥长度最少需要多少位，哪些场景下需要做签名验签，这些都是制度就明确了的。制度通常分为行业制度和内部安全制度。行业制度通常是国家层面制定的法律法规，比如《网络安全法》、《支付业务管理办法》等。内部安全制度通常是公司根据自身的业务和能力建立的制度，小公司可能就没有。

  1. 技术手段主要围绕四个目标：

1）敏感数据安全存储。

2）交易安全传输。

3）交易的完整性和真实性。

4）交易的合法性（无欺诈）。

对应的技术手段有：

    • 敏感信息安全存储：采用加密技术对个人和商户/渠道的敏感信息进行加密存储，限制敏感信息的访问权限，防止未授权的访问和泄露。
    • 交易信息安全传输：使用安全套接字层（SSL）或传输层安全性协议（TLS）等加密技术，确保数据在传输过程中的机密性和完整性。
    • 交易的完整性和真实性：采用数字签名技术和身份认证技术确保交易信息的完整性和真实性，对交易信息进行记录和审计，建立可追溯的交易日志，以应对可能出现的交易篡改或抵赖情况。
    • 防范欺诈交易：通过支付风控系统，及时识别和阻止可疑交易行为。
    • 服务可用性：部署流量清洗设备和入侵检测系统，及时发现并阻止恶意流量，确保支付系统的稳定运行和服务可用性，抵御DDoS攻击。

17. 资损防控

所有支付公司都对资损（资金损失）看得很重，轻则钱没了，重则舆论风波，要是引起监管介入，更是吃不了兜着走。

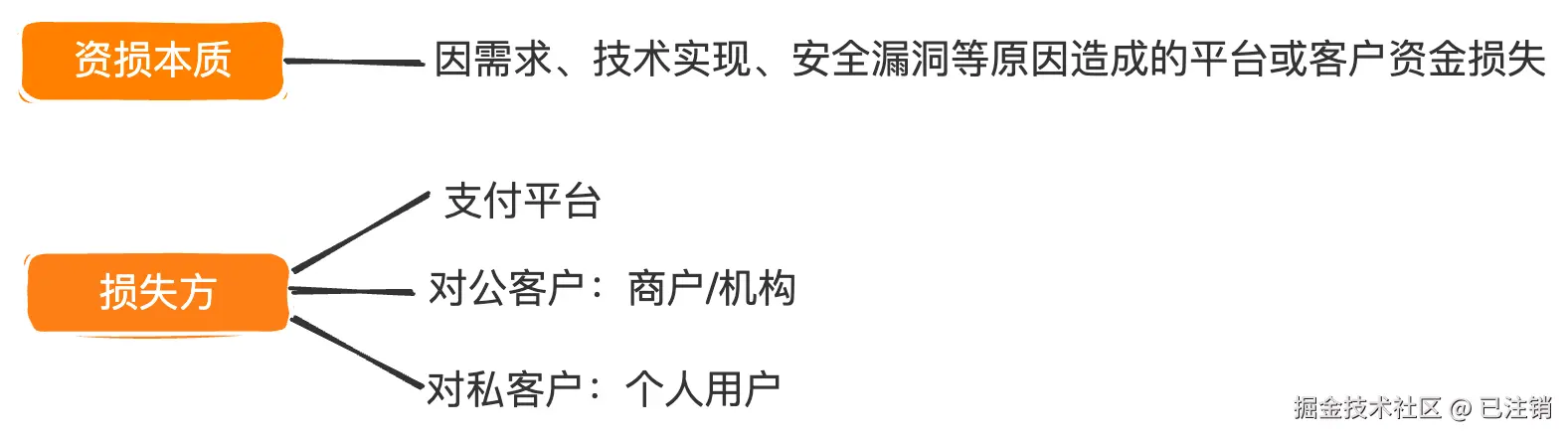

资损本质

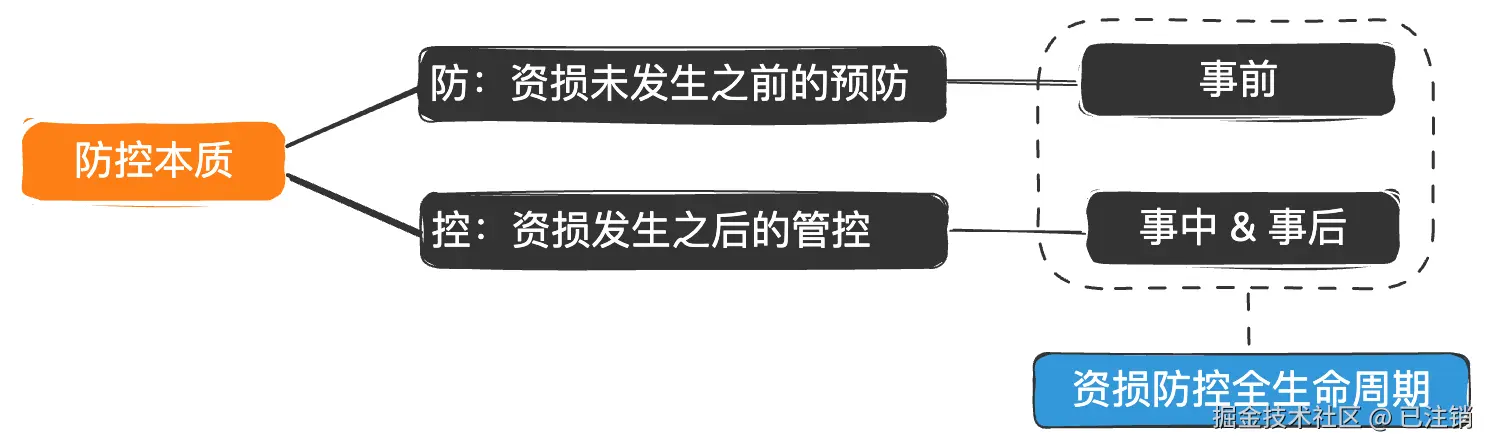

资损防控本质

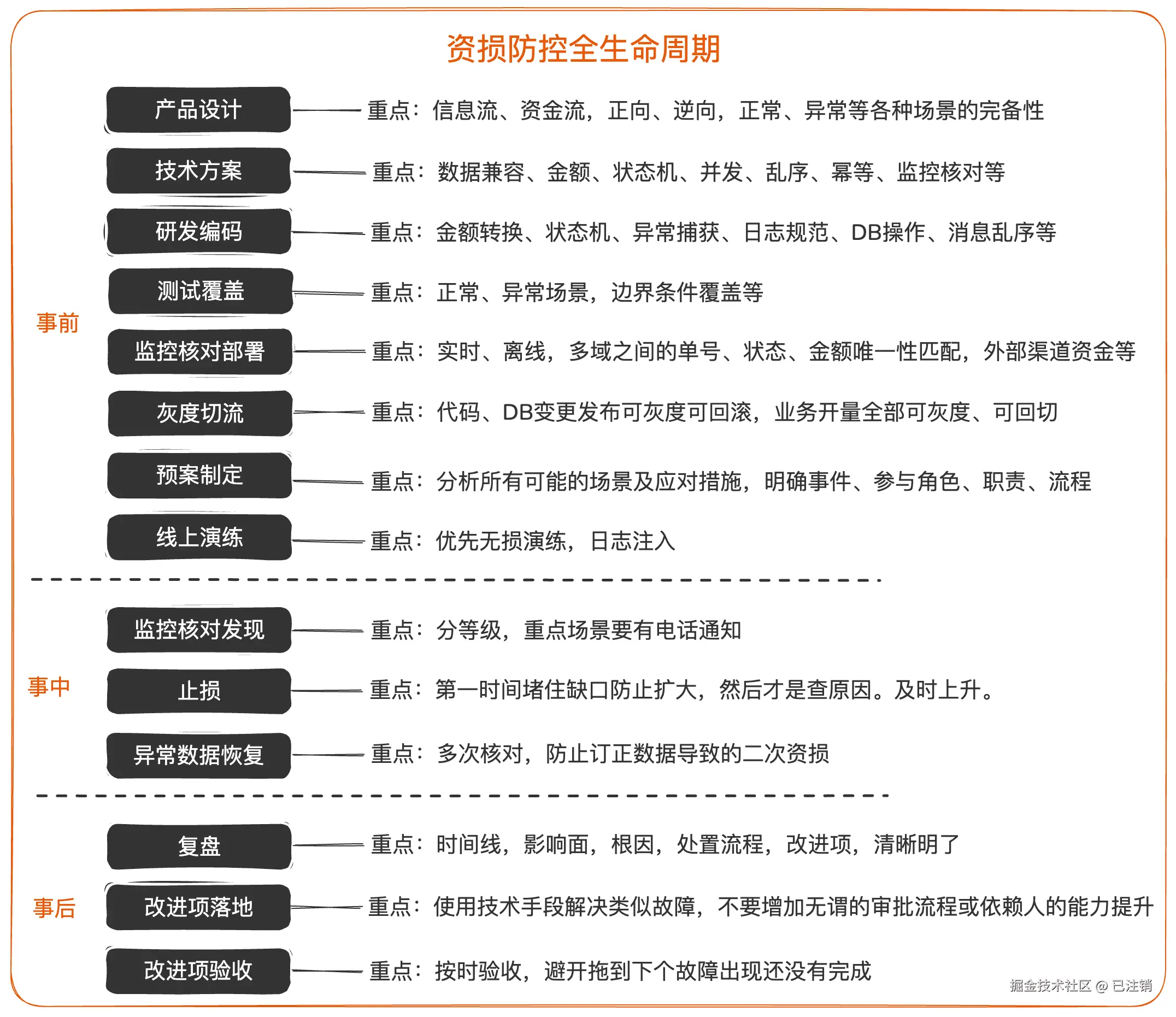

资损防控全生命周期

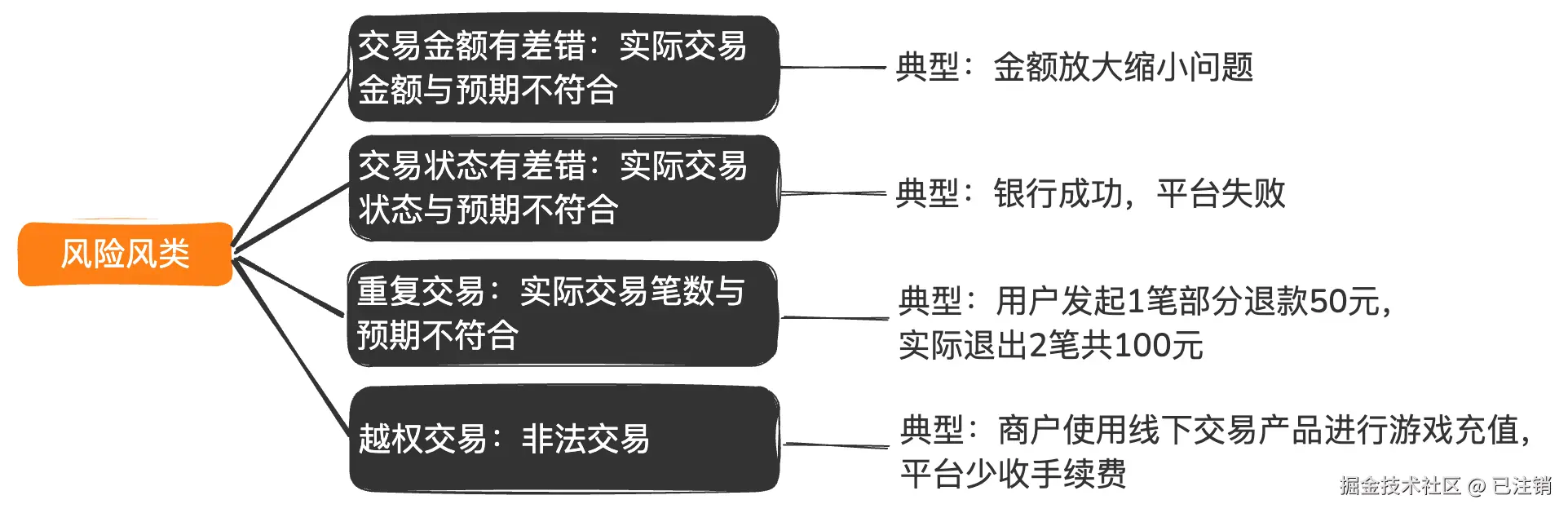

资损风险分类

资损场景（应对手段限于篇幅无法展开说明）

  1. 金额放大缩小。
  2. 幂等击穿。
  3. 流水号及短号重复。
  4. 返回码映射错误。
  5. 数据乱序，但是代码强要求有序列性。
  6. 越权/测试环境配置外部渠道生产环境。
  7. 数据库操作没有考虑并发。
  8. 状态机推进逻辑不严谨。
  9. 多线程与资源共享导致线程变量污染。
  10. 系统升级没有考虑到兼容与灰度逻辑。
  11. 运营操作失误。

18. 监控

监控一般是监控实时交易数据，包括：提交量，成功量，成功率。

对应的有：跌0，同比，环比等。

考虑到支付流量在白天晚上（忙时、闲时），有些渠道流量大，有些渠道流量小，如果想做要到噪音少（告警准确），覆盖全（没有遗漏），建议使用时间窗口算法来做。

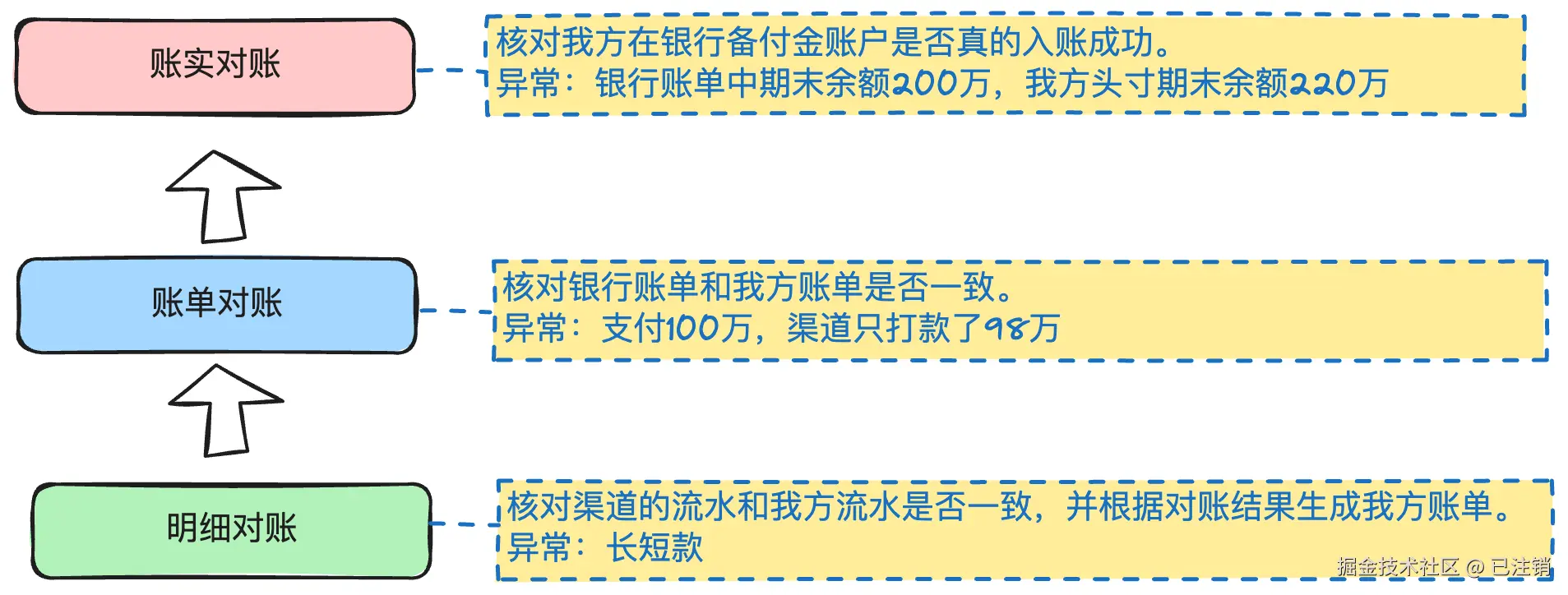

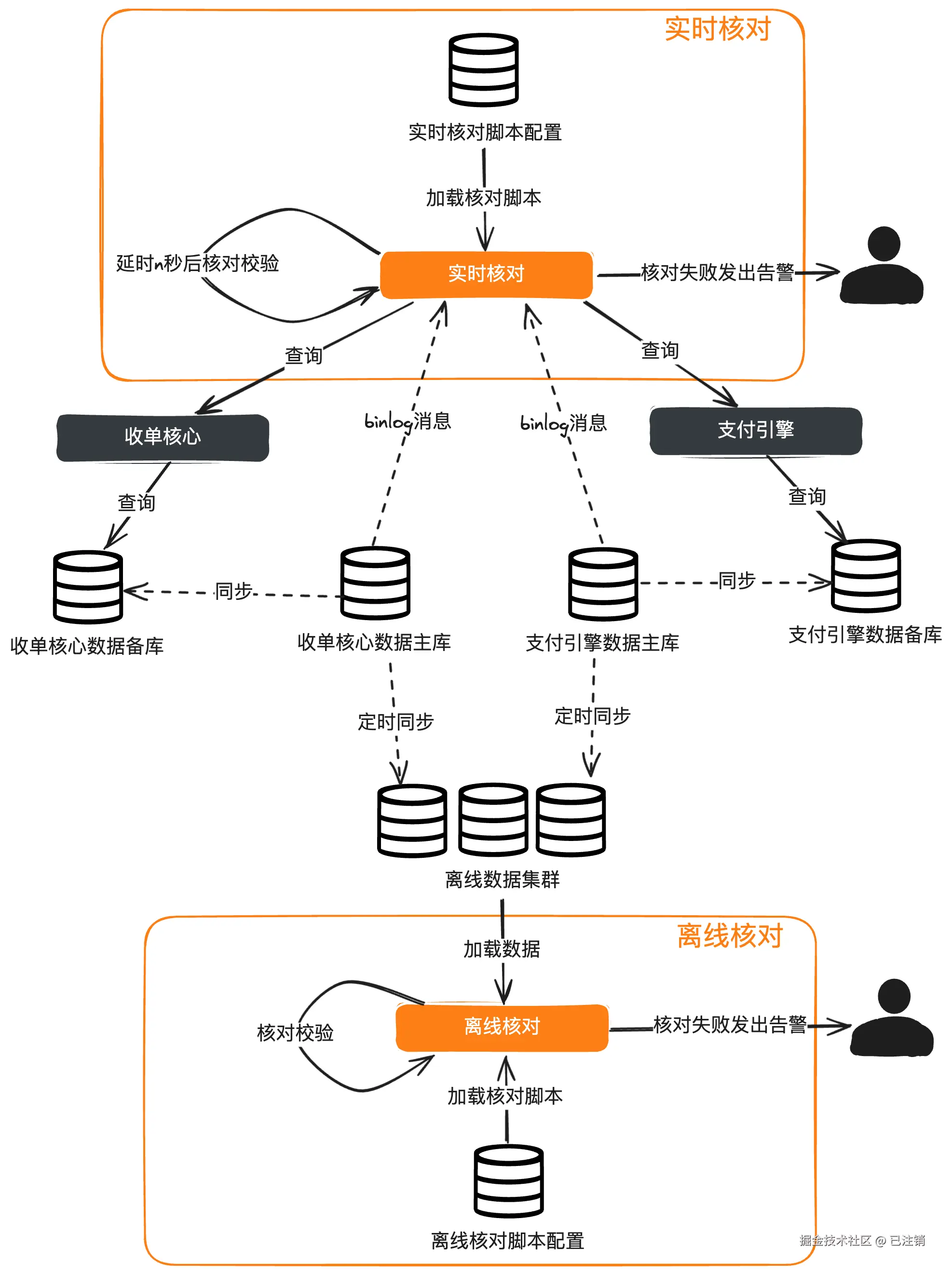

19. 核对

监控一般只能监控某个域的数据，但是互联网应用拆成了很多微服务，微服务之间容易出现数据不一致性的问题，需要尽快发现。这个时候就需要用到核对。

有些公司把核对也叫对账，都是一个意思。

实时核对与离线核对是最后的底线

一般的支付平台都会有内部系统之间的两两核对，这种核对主要是信息流层面的对账，主要勾兑状态、金额、笔数等数据的一致性。

再细分，还可以拆成实时对账和离线对账。

实时对账一般就是监听数据库的binlog，当数据有变动时，延时几秒后请求双方系统的查询接口，查到数据后进行对账。

离线对账一般就是把生产数据库的数据定时清洗到离线库（一般还可以分为天表和小时表），然后进行对账。

20. 三层对账

这里主要是指支付平台和外部渠道的对账。存在三种情况：

  1. 支付平台和外部渠道的流水数据对不上。
  2. 流水数据对上后，账单对不上。
  3. 账单对上后，实际打款对不上。

所以对应就有三层对账体系来解决这个问题。

第一层是信息流对账。我方流水和银行清算文件的流水逐一勾兑。可能会存在长短款情况。

第二层是账单对账。就是把我方流水汇总生成我方账单，然后把银行流水汇总生成银行账单，进行对账。可能会存在银行账单和我方账单不一致的情况，比如共支付100万，渠道分2次打款，一笔98万，一笔2万。

第三层是账实对账。就是我方内部记录的银行头寸和银行真实的余额是否一致。可能存在我方记录的头寸是220万，但是银行实际余额只有200万的情况。

21. 结束语

如前面所说，限于篇幅，只从专题文章中摘录了部分关键思路，算是一个引子。意犹未尽的读者可关注公众号后续推出的文章。

深耕境内/跨境支付架构设计十余年，欢迎关注并星标公众号“隐墨星辰”，和我一起深入解码支付系统的方方面面。

这是《图解支付系统设计与实现》专栏系列文章中的第（49）篇。

avatar
文章
阅读
粉丝
