Android-Framework-05-AMS-06-启动一个没注册的Activity

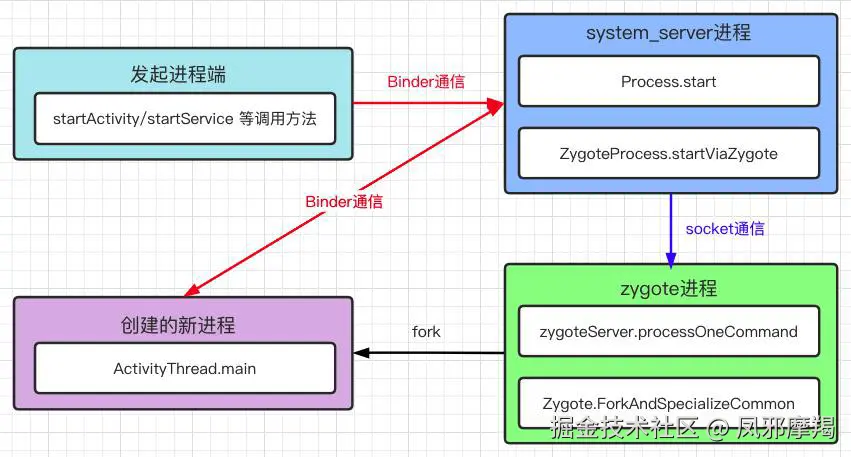

1 启动流程

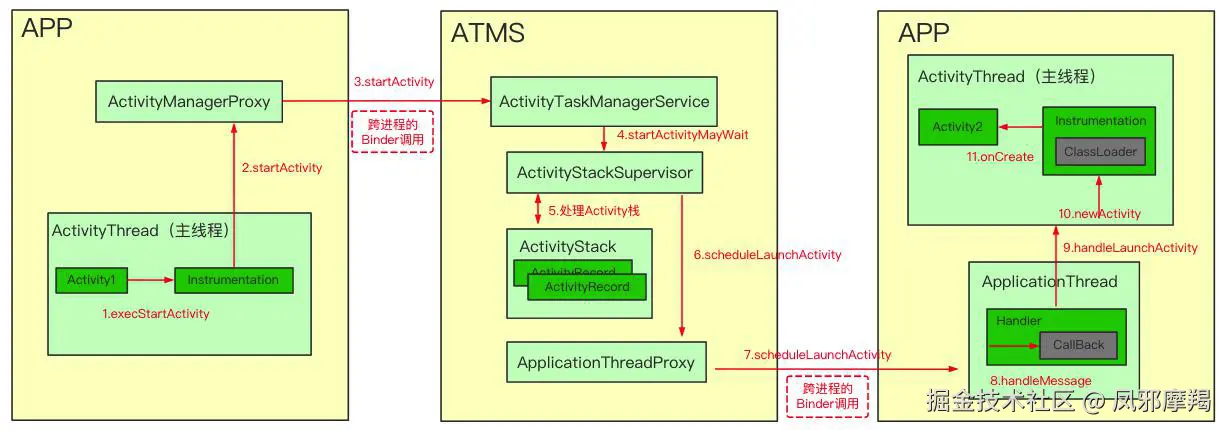

2 Activiy启动

3 Activiy栈关系

4 Task

String affinity； // 是指root activity的affinity，即该Task中第一个

final int mTaskId; // 任务栈的ID

int mCallingUid; // 调用者的UID

String mCallingPackage； //调用者的包名

ActivityRecord mPausingActivity //正在pause

ActivityRecord mLastPausedActivity

ActivityRecord mResumedActivity //已经resumed

5 ActivityTask

ArrayList activities // 当前task的所有Activity列表

6 ActivityRecord

Task task：跑在那个Task

ActivityInfo info：Activity信息

ActivityState mState：Activity状态

ApplicationInfo appInfo：跑在哪个app

String packageName：包名

String processName：进程名

String taskAffinity;

int launchMode：启动模式

int mUserId：该Activity运行在哪个用户id

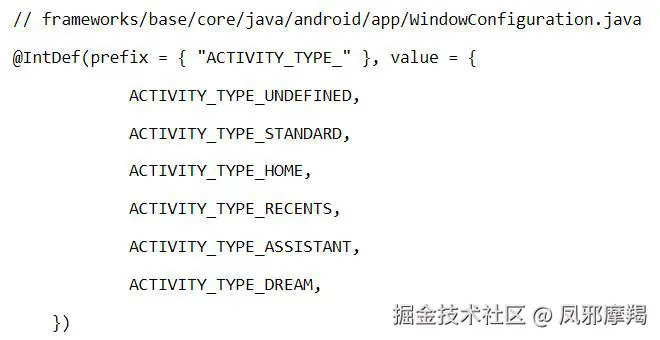

@ActivityType int mActivityType：Activity类型

frameworks/base/services/core/java/com/android/server/wm/ActivityStack.java

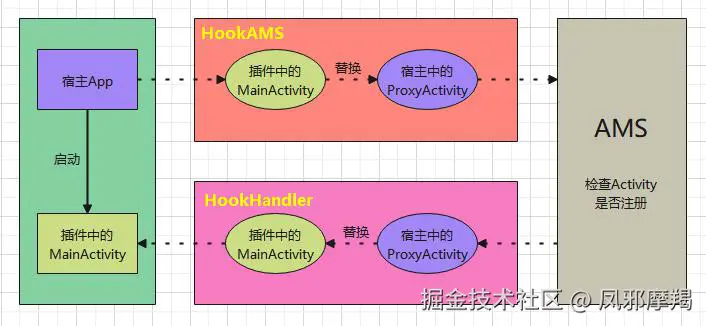

7 实现启动一个没注册的Activity的思路

通过 动态代理 和 反射 实现 Hook

在 Android 系统中，Activity 默认需在 AndroidManifest.xml 中注册才能启动。动态加载未注册的 Activity 主要依赖 占位 Activity 和 Hook 技术，结合类加载机制实现。以下是具体方案：

---

一、核心实现原理

1. 占位 Activity 替换

   • 创建一个已注册的 StubActivity，在 AMS（ActivityManagerService）检查阶段临时替换目标 Activity，绕过注册验证45。
   • AMS 验证通过后，在 Instrumentation 或 ActivityThread 回调阶段将 Intent 恢复为原始目标 Activity5。

2. Hook AMS 通信

   • 通过动态代理替换 IActivityManager（或 IActivityTaskManager）的 Binder 对象，拦截 startActivity 请求并修改 Intent 参数45。

3. 类加载与生命周期管理

   • 使用 DexClassLoader 加载外部 APK/DEX 中的 Activity 类，替换 LoadedApk 中的 ClassLoader 以支持动态加载34。
   • 通过宿主 StubActivity 代理生命周期方法（如 onCreate、onResume），将事件转发至目标 Activity4。

---

二、具体实现步骤

1. 创建占位 Activity

   xml
   复制
   <!-- AndroidManifest.xml  中注册占位 Activity -->
   <activity android:name=".StubActivity" />


2. Hook AMS 拦截启动请求

   kotlin
   复制
   // 替换 IActivityManager 代理对象
   val singletonClass = Class.forName("android.app.ActivityManagerNative")
   val singletonField = singletonClass.getDeclaredField("gDefault")
   val singleton = singletonField.get(null)
   val mInstanceField = singleton.javaClass.getDeclaredField("mInstance")
   mInstanceField.isAccessible  = true
   val originalAMS = mInstanceField.get(singleton)

   // 动态代理修改 Intent
   val proxy = Proxy.newProxyInstance(
       classLoader, arrayOf(Class.forName("android.app.IActivityManager")),
       InvocationHandler { proxy, method, args ->
           if (method.name  == "startActivity") {
               // 将原始 Intent 替换为 StubActivity 的 Intent
               val rawIntent = args[2]()  as Intent
               val stubIntent = Intent().apply {
                   setClassName(rawIntent.component?.packageName  ?: "", StubActivity::class.java.name)
                   putExtra("TARGET_INTENT", rawIntent)
               }
               args[2]()  = stubIntent
           }
           method.invoke(originalAMS,  *args)
       }
   )
   mInstanceField.set(singleton,  proxy)


3. 恢复目标 Activity

   kotlin
   复制
   // 在 Instrumentation 回调中恢复原始 Intent
   val activityThreadClass = Class.forName("android.app.ActivityThread")
   val currentActivityThread = activityThreadClass.getMethod("currentActivityThread").invoke(null)
   val mInstrumentationField = activityThreadClass.getDeclaredField("mInstrumentation")
   mInstrumentationField.isAccessible  = true
   val originalInstrumentation = mInstrumentationField.get(currentActivityThread)  as Instrumentation

   // 自定义 Instrumentation 实现恢复逻辑
   val proxyInstrumentation = object : Instrumentation() {
       override fun newActivity(cl: ClassLoader, className: String, intent: Intent): Activity {
           val targetIntent = intent.getParcelableExtra<Intent>("TARGET_INTENT")
           return super.newActivity(cl,  targetIntent?.component?.className ?: className, targetIntent ?: intent)
       }
   }
   mInstrumentationField.set(currentActivityThread,  proxyInstrumentation)


4. 动态加载外部 Activity

   kotlin
   复制
   // 加载 APK/DEX 中的类
   val dexPath = "/sdcard/plugin.apk"
   val optimizedDir = context.getDir("dex",  Context.MODE_PRIVATE).absolutePath
   val classLoader = DexClassLoader(dexPath, optimizedDir, null, context.classLoader)

   // 替换 LoadedApk 的 ClassLoader
   val loadedApkField = context.javaClass.getDeclaredField("mLoadedApk")
   loadedApkField.isAccessible  = true
   val loadedApk = loadedApkField.get(context)
   val mClassLoaderField = loadedApk.javaClass.getDeclaredField("mClassLoader")
   mClassLoaderField.isAccessible  = true
   mClassLoaderField.set(loadedApk,  classLoader)


---

三、注意事项与优化

1. 兼容性问题

   • Android 10+ 使用 IActivityTaskManager 替代 IActivityManager，需调整 Hook 逻辑4。
   • 不同厂商系统可能对 AMS 实现有差异，需测试适配。

2. 资源加载

   • 外部 APK 的布局资源需通过 AssetManager 加载，或使用宿主 App 的资源3。

3. 性能与稳定性

   • 避免频繁 Hook 系统服务，防止 ANR 或崩溃。
   • 使用 try-catch 包裹反射代码，确保兼容性4。

---

通过上述方案，可实现动态加载未注册 Activity，适用于插件化开发、热修复等场景。具体实现需结合业务需求调整 Hook 粒度与资源管理策略。
