引言
在这一章中，我们将带大家探讨 Canvas 在流程图库中的应用场景、相关技术实现以及它在实际项目中的优势。
Canvas 的概念大家可能都听过，HTML5 Canvas 是一种用于绘制图形和创建动态内容的强大技术，它允许通过 JavaScript 动态绘制和渲染图形。但因为大多数人在工作过程中可能不会直接使用到，所以这一节我们从基础概念到应用，给大家介绍一下这项技术。
相比于 SVG 这种基于 XML 的矢量图形，Canvas 使用的是给予像素的绘制方式，非常适合需要频繁更新、动态渲染大量元素的场景，比如游戏、数据可视化、动画等。那么具体什么是 Canvas 呢？
什么是 Canvas ？
Canvas 是一种 HTML 元素，它为开发者提供了一个绘图区域，可以通过 JavaScript 在其上绘制任意图形。开发者通过 JavaScript 操控它，绘制诸如矩形、圆形、线条和自定义形状，还可以进行更高级的图像处理、动画制作和用户交互。
一个基本的 Canvas 元素在 HTML 中的定义像下面这样：
<canvas id="myCanvas" width="400" height="300"></canvas>
说明：
- id：为 Canvas 元素赋予唯一的标识位，便于在 JavaScript 中访问。
- width 和 height：定义了 Canvas 画布的宽度和高度（默认值为 300x150）
Canvas 自身值提供一个绘图区域，所有的绘图逻辑都需要通过 JavaScript 来实现。接线来，我们将通过代码了解如何在 Canvas 中绘制简单的流程图形状和连线。
Canvas 基本操作
在 Canvas 中绘图的基本步骤如下：
-
获取 Canvas 元素的上下文（context）：
- context 是 Canvas 的绘图环境，它提供了所有绘图相关的 API
- 通过 getContext('2d') 方法可以获取 2D 绘图上下文
-
绘制图形：
- 使用上下文对象提供的绘图方法来绘制矩形、圆形、线条等图形
- 通过制定颜色、线条宽度等属性，可以控制绘制的样式
示例：绘制矩形
const canvas = document.getElementById('myCanvas');
const ctx = canvas.getContext('2d');
// 设置矩形填充颜色
ctx.fillStyle = 'lightgreen';
// 绘制矩形 (x, y, width, height)
ctx.fillRect(50, 50, 100, 50);

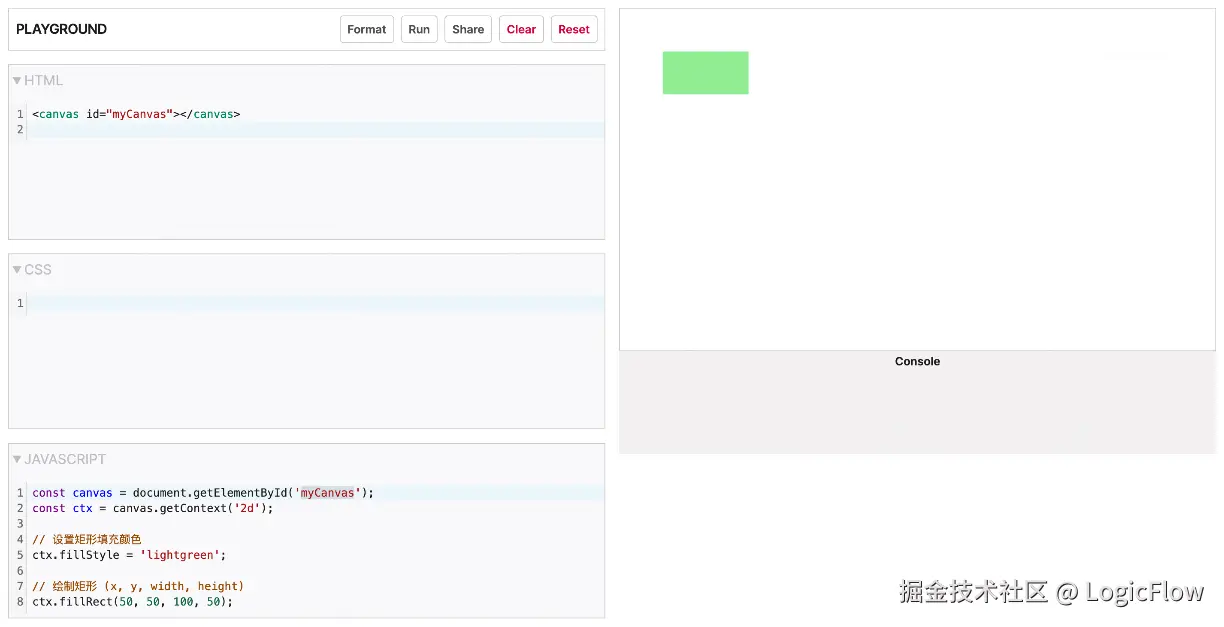

在上面的代码中，我们首先获取了 myCanvas 元素的 2D 上下文 ctx，然后用 fillRect() 方法绘制了一个 100x50 的绿色矩形。效果如下所示：
其它常用绘图方法
- fillRect(x, y, width, height)：绘制填充矩形。
- strokeRect(x, y, width, height)：绘制矩形边框。
- arc(x, y, radius, startAngle, endAngle)：绘制圆形或弧形。
- moveTo(x, y) 和 lineTo(x, y)：绘制线条。
- fillText(text, x, y)：绘制文本。
Canvas 绘制简易流程图
为了更熟悉上面的 API，我们接下来用 Canvas 也来绘制一个简易的流程图。跟 SVG 类似，也会包含以下元素：
- 开始节点（圆形）
- 处理步骤（矩形）
- 判断条件（菱形）
- 连接这些形状的线条
-
添加 Canvas 画布
首先，在 HTML 文件中创建一个 400x300 的 Canvas 画布：
<canvas id="flowchartCanvas" width="400" height="300"></canvas>
在 JavaScript 中获取 Canvas 元素并设置上下文：
const canvas = document.getElementById('flowchartCanvas');
const ctx = canvas.getContext('2d');
2. ### 绘制开始节点（圆形）
我们使用 arc() 方法绘制一个圆形，表示流程图的开始节点。
// 设置圆的样式
ctx.fillStyle = 'lightblue';
ctx.strokeStyle = 'black';
ctx.lineWidth = 2;
// 绘制圆形 (x, y, radius, startAngle, endAngle)
ctx.beginPath();
ctx.arc(100, 50, 30, 0, Math.PI * 2); // 圆心(100, 50)，半径30
ctx.fill(); // 填充
ctx.stroke(); // 描边
// 添加“开始”文本
ctx.fillStyle = 'black';
ctx.font = '16px Arial';
ctx.fillText('开始', 85, 55);
说明：
- arc(100, 50, 0, Math.PI * 2) 绘制了一个半径为 30 的圆形，圆心在 (100, 50)
- 使用 fillText() 方法在圆形中间添加了 "开始" 文本
-
绘制处理步骤（矩形）
我们使用 fillRect() 和 strokeRect() 来绘制处理步骤的矩形框。
// 设置矩形的样式
ctx.fillStyle = 'lightgreen';
ctx.strokeStyle = 'black';
ctx.lineWidth = 2;
// 绘制矩形 (x, y, width, height)
ctx.fillRect(180, 35, 100, 30);
ctx.strokeRect(180, 35, 100, 30);
// 添加“处理”文本
ctx.fillStyle = 'black';
ctx.fillText('处理', 210, 55);
说明：
- fillRect(200, 35, 100, 30) 绘制了一个宽 100、高 30 的矩形，表示流程的处理步骤
- 文本 ”处理“ 添加在矩形的中心位置
-
绘制判断条件（菱形）
菱形可以通过四条线连接四个顶点来绘制。使用 moveTo() 和 lineTo() 来绘制菱形。
// 设置菱形的样式
ctx.fillStyle = 'lightyellow';
ctx.strokeStyle = 'black';
ctx.lineWidth = 2;
// 绘制菱形
ctx.beginPath();
ctx.moveTo(350, 30); // 顶点
ctx.lineTo(380, 50); // 右侧顶点
ctx.lineTo(350, 70); // 底部顶点
ctx.lineTo(320, 50); // 左侧顶点
ctx.closePath();
ctx.fill();
ctx.stroke();
// 添加“判断”文本
ctx.fillStyle = 'black';
ctx.fillText('判断', 335, 55);
说明：
- moveTo() 和 lineTo() 方法通过连接点的方式绘制了菱形
- 在菱形内添加”判断“文本
-
绘制连线
我们同样使用 moveTo() 和 lineTo() 方法来绘制连线，并为终点添加箭头效果。
// 设置线条样式
ctx.strokeStyle = 'black';
ctx.lineWidth = 2;
// 绘制从开始到处理的连线
ctx.beginPath();
ctx.moveTo(130, 50); // 从圆的右侧开始
ctx.lineTo(180, 50); // 到矩形的左侧
ctx.stroke();
// 绘制从处理到判断的连线
ctx.beginPath();
ctx.moveTo(280, 50); // 从矩形的右侧开始
ctx.lineTo(320, 50); // 到菱形的左侧
ctx.stroke();
然后通过绘制三角形的方法，为线条末端添加箭头：
// 绘制箭头(右侧箭头)
ctx.beginPath();
ctx.moveTo(320, 50); // 起点
ctx.lineTo(315, 45); // 左侧箭头
ctx.lineTo(315, 55); // 右侧箭头
ctx.closePath();
ctx.fill();
-
完整的代码及效果
<canvas id="flowchartCanvas" width="400" height="300"></canvas>
<script>
const canvas = document.getElementById('flowchartCanvas');
const ctx = canvas.getContext('2d');
// 开始节点
ctx.fillStyle = 'lightblue';
ctx.strokeStyle = 'black';
ctx.lineWidth = 2;
ctx.beginPath();
ctx.arc(100, 50, 30, 0, Math.PI * 2);
ctx.fill();
ctx.stroke();
ctx.fillStyle = 'black';
ctx.font = '16px Arial';
ctx.fillText('开始', 85, 55);
// 处理步骤
ctx.fillStyle = 'lightgreen';
ctx.fillRect(180, 35, 100, 30);
ctx.strokeRect(180, 35, 100, 30);
ctx.fillStyle = 'black';
ctx.fillText('处理', 210, 55);
// 设置菱形的样式
ctx.fillStyle = 'lightyellow';
ctx.strokeStyle = 'black';
ctx.lineWidth = 2;
// 绘制菱形
ctx.beginPath();
ctx.moveTo(350, 30); // 顶点
ctx.lineTo(380, 50); // 右侧顶点
ctx.lineTo(350, 70); // 底部顶点
ctx.lineTo(320, 50); // 左侧顶点
ctx.closePath();
ctx.fill();
ctx.stroke();
// 添加“判断”文本
ctx.fillStyle = 'black';
ctx.fillText('判断', 335, 55);
// 设置线条样式
ctx.strokeStyle = 'black';
ctx.lineWidth = 2;
// 绘制从开始到处理的连线
ctx.beginPath();
ctx.moveTo(130, 50); // 从圆的右侧开始
ctx.lineTo(180, 50); // 到矩形的左侧
ctx.stroke();
// 绘制箭头 1
ctx.beginPath();
ctx.moveTo(180, 50); // 起点
ctx.lineTo(175, 45); // 左侧箭头
ctx.lineTo(175, 55); // 右侧箭头
ctx.closePath();
ctx.fill();
// 绘制从处理到判断的连线
ctx.beginPath();
ctx.moveTo(280, 50); // 从矩形的右侧开始
ctx.lineTo(320, 50); // 到菱形的左侧
ctx.stroke();
// 绘制箭头 2
ctx.beginPath();
ctx.moveTo(320, 50); // 起点
ctx.lineTo(315, 45); // 左侧箭头
ctx.lineTo(315, 55); // 右侧箭头
ctx.closePath();
ctx.fill();
</script>

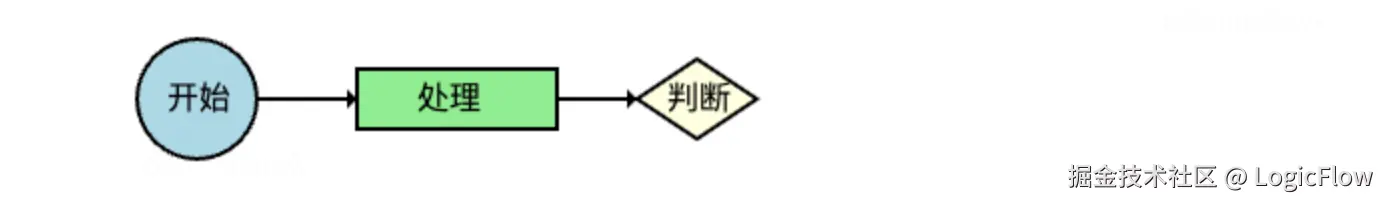

效果如下：
其它一些常用的知识点
在使用 Canvas 构建流程图或其他复杂图形应用时，除了基本的绘制和交互功能，还有很多重要的知识点和技巧，可以提升开发效率和用户体验。以下是一些常用的知识点,他们在流程设计和 Canvas 图形应用中非常有用:
绘制复杂图形与路径（Path）
除了简单的矩形、圆形等基础形状外，Canvas 提供了路径（path）绘制功能，可以用来绘制复杂的多边形、曲线或不规则的图形。路径是通过一系列的线段和曲线构成的，它允许开发者灵活绘制各种形状。
// 绘制多边形（如菱形）
ctx.beginPath();
ctx.moveTo(150, 50); // 移动到初始点
ctx.lineTo(200, 100); // 画第一条边
ctx.lineTo(150, 150); // 画第二条边
ctx.lineTo(100, 100); // 画第三条边
ctx.closePath(); // 闭合路径
ctx.fillStyle = 'lightyellow';
ctx.fill();
ctx.stroke();
说明：
- beginPath()：开始绘制新路径
- moveTo(x, y) 和 lineTo(x, y)：定义路径的起点和终点。
- closePath()：闭合路径。
- fill() 和 stroke()：填充和描边路径。
Canvas 变换（Transform）
Canvas 提供了对图形进行缩放、旋转、平移和倾斜的能力。通过 transform 操作，可以轻松改变图形的现实效果。这在流程图中移动节点、旋转节点、箭头等方向等场景中非常有用。
// 旋转一个矩形
ctx.save(); // 保存当前状态
ctx.translate(150, 100); // 将绘图原点移动到(150, 100)
ctx.rotate(Math.PI / 4); // 旋转45度（PI/4弧度）
ctx.fillStyle = 'lightblue';
ctx.fillRect(-50, -25, 100, 50); // 绘制旋转后的矩形
ctx.restore(); // 恢复之前的状态
说明：
- translate(x, y)：平移画布的原点
- rotate(angle)：绕画布的原点旋转指定角度
- scale(x, y)：对图形进行缩放
- sava() 和 restore()：保存和恢复画布状态，避免操作影响后续绘制
文本绘制与样式（Text）
Canvas 提供了强大的文本绘制功能，可以通过 fillText 和 strokeText 方法绘制文本，并使用 font、textAlign 等属性设置字体和样式。在流程图中，通常需要为每个节点或流程步骤添加描述性文字。
ctx.font = '20px Arial';
ctx.fillStyle = 'black';
ctx.textAlign = 'center';
ctx.fillText('开始', 200, 50); // 在(200, 50)位置绘制居中的文本
说明：
- font：设置文本的字体和大小
- fillText(text, x, y)：填充绘制文本
- strokeText(text, x, y)：描边绘制文本
- textAlign：设置文本对齐方式（如：left、center、right）
阴影效果（Shadow）
为了增加视觉效果，Canvas 还允许开发者为图形添加阴影。这些在流程图中可以增强节点的立体感或突出部分内容。
ctx.shadowColor = 'rgba(0, 0, 0, 0.5)';
ctx.shadowBlur = 10;
ctx.shadowOffsetX = 5;
ctx.shadowOffsetY = 5;
ctx.fillStyle = 'lightgreen';
ctx.fillRect(100, 100, 100, 50); // 带阴影的矩形
说明：
- shadowColor：阴影的颜色
- shadowBlur：阴影模糊的程度
- shadowOffsetX 和 shadowOffsetY：阴影的偏移量
渐变和图案填充
Canvas 支持线性渐变和放射渐变，适用于流程图中节点的颜色渐变处理。另外，Canvas 也可以使用图片作为填充图案，这在设置流程图背景或网格时会非常有用。
线性渐变：
const gradient = ctx.createLinearGradient(0, 0, 200, 0);
gradient.addColorStop(0, 'red');
gradient.addColorStop(1, 'blue');
ctx.fillStyle = gradient;
ctx.fillRect(100, 100, 200, 100); // 渐变填充的矩形
图案填充：
const img = new Image();
img.src = 'pattern.png';
img.onload = function() {
const pattern = ctx.createPattern(img, 'repeat');
ctx.fillStyle = pattern;
ctx.fillRect(0, 0, 400, 300); // 使用图案填充整个画布
};
说明：
- createLinearGradient(x0, y0, x1, y1)：创建线性渐变
- addColorStop(position, color)：为渐变添加颜色
- createPattern(image, repetition)：创建基于图片的重复团
图形剪辑（Clip）
通过 clip() 方法，Canvas 可以限制绘图区域，确保绘制的内容仅在指定区域内。这对于流程图中局部显示或高亮某些区域非常有用。
// 创建一个圆形剪辑区域
ctx.beginPath();
ctx.arc(150, 150, 100, 0, Math.PI * 2);
ctx.clip();
// 在剪辑区域内绘制
ctx.fillStyle = 'lightblue';
ctx.fillRect(0, 0, 300, 300); // 只在圆形区域内显示
说明：
- clip()：将当前路径设为剪辑区域，之后的绘图操作只会影响该区域
Canvas 状态管理
Canvas 的 save() 和 restore() 方法允许你保存和恢复画布的状态，这在处理复杂的流程图时非常重要。每次调用 save()，会将当前画布的属性（如颜色、变化、剪辑区域等）保存到一个栈中，之后可以通过 restore() 恢复该状态。
ctx.save(); // 保存当前状态
ctx.fillStyle = 'red';
ctx.fillRect(10, 10, 100, 100); // 绘制红色矩形
ctx.restore(); // 恢复之前的状态
ctx.fillRect(150, 10, 100, 100); // 使用原来的状态绘制
说明：
- save() 和 restore()：管理复杂绘图场景中不同状态的切换，避免全局属性影响局部绘制。
高效绘图和性能优化
由于 Canvas 是基于像素的绘图，每次更新或重新绘制都可能涉及大量计算。对于复杂的流程图，保持高性能尤为重要。这里介绍一些常见的优化策略：
-
双缓冲技术：
通过创建一个离屏 Canvas，现在离屏 Canvas 上绘制图形，再将结果渲染到主屏幕上，可以避免频繁的重回造成的性能瓶颈
const offscreenCanvas = document.createElement('canvas');
const offscreenCtx = offscreenCanvas.getContext('2d');
offscreenCanvas.width = 400;
offscreenCanvas.height = 300;
// 在离屏 Canvas 上绘制
offscreenCtx.fillStyle = 'blue';
offscreenCtx.fillRect(0, 0, 100, 100);
// 将离屏 Canvas 的内容复制到主 Canvas
ctx.drawImage(offscreenCanvas, 0, 0);
-
减少重绘
在不需要的时候，尽量避免不必要的 clearRect() 和重绘操作
-
合并绘制操作
将多次绘制操作合并到一个 beginPath() 中，这样可以减少上下文切换的消耗
处理图片和导出功能
Canvas 可以通过 drawImage() 方法加载和操作图片，也可以将 Canvas 的内容导出为图像（如 PNG、JPEG）。这在流程图导出功能中非常有用。
加载图片：
const img = new Image();
img.src = 'example.png';
img.onload = function() {
ctx.drawImage(img, 50, 50, 100, 100); // 将图片绘制到画布
};
导出 Canvas 内容为图片 ：
const image = canvas.toDataURL('image/png');
const link = document.createElement('a');
link.href = image;
link.download = 'flowchart.png';
link.click();
说明：
- drawImage(image, x, y)：将图片绘制到指定为止
- toDataURL(type)：将 Canvas 内容导出为指定类型的图像数据
总结
在了解完这些基础知识以及一些常用的技巧之后，我们将在下一章具体介绍 SVG 和 Canvas 在一些关键模块实现的技术差异。
