前言

学校数据库作业是让我们画一堆ER图，我对象把这个重任交给了我。起初我一听画er图嘛，那不简简单单，我没有很在意。直到我尝试花了一个之后，就已经过了一个上午，看着剩下的一堆和仅剩2天的时间，我天塌了.........女朋友觉得我不在意她，于是她和我说写不完了就分手吧！

于是我躺在床上幻想我们曾经的点点滴滴.............灵机一动那我们两个人写一个不就好了嘛，不仅可以增加我们团队开发项目的经验，还可以提高我们学习效率。沟通好之后直接开干！经历几天时间终于把工具做好啦，大家可以试试在线生成ER图工具

项目介绍

在数据库课程或毕业设计阶段，手绘ER图是否总是让你头疼不已？无论是老师布置的数据库设计任务，还是毕业项目中的系统建模，ER图似乎成了必经的难关。但你是否意识到，ER图其实与数据库中的表结构一一对应，难道我们真的需要一个个手动绘制表、字段和关系吗？答案是否定的！

为了解决这一难题，我们特别开发了一款 在线SQL转ER图工具。只需将你的SQL语句输入工具，它便能自动解析数据库表结构，精准生成专业的ER图。无论是创建表、设置外键约束，还是处理其他复杂的数据库结构，这款工具都能一键完成转化，让你轻松拥有清晰、规范的ER图。

我们深知，学校的数据库课程通常要求根据特定需求设计数据库并绘制ER图，许多同学因此苦恼不已。手动画图不仅耗时费力，还容易出错。我们开发这个工具，正是为了解决这一痛点。它不仅帮助你快速、准确地生成ER图，还让你能够专注于数据库设计的核心内容，而无需花费大量时间在绘图上。

无论你是数据库初学者，还是已经具备一定基础的学生，这款工具都能大幅提升你的工作效率，助你在数据库作业和毕业设计中游刃有余，轻松应对各种挑战。

立即试用我们的 画ER图工具，告别繁琐手绘，节省宝贵时间，让你的数据库设计更加高效与专业！

工具地址：在线SQL转ER图工具

有了这款工具，你将享受以下超赞优势：

  1. 极速生成ER图：只需复制粘贴你的SQL语句到工具里，立马自动解析生成ER图，省下大量手动绘图的时间。
  2. 智能识别表结构和关系：工具能精准识别SQL里的表定义、字段类型、约束条件等信息，自动生成关系图，细节一点不错过。
  3. 易于理解和修改：ER图清晰展示了各数据表之间的关系，帮你更好地掌握数据库结构。图形直观明了，修改起来也超级方便。
  4. 轻松搞定作业难题：不再为学校要求手动绘制ER图而头疼，有了这个工具，画图变得简单轻松，再也不用为此烦心啦！

在线SQL转ER图

SQL直接转ER图功能：

例如我现在有一段SQL语句，我想要把它转化为作业中需要用到的ER图效果：

-- 学生信息表
CREATE TABLE `students`
(
    `id`              INT AUTO_INCREMENT COMMENT '学生ID',
    `name`            VARCHAR(50)       NOT NULL COMMENT '姓名',
    `gender`          ENUM ('男', '女') NOT NULL COMMENT '性别',
    `birth_date`      DATE COMMENT '出生日期',
    `email`           VARCHAR(100) COMMENT '邮箱',
    `phone`           VARCHAR(20) COMMENT '电话',
    `address`         VARCHAR(255) COMMENT '家庭地址',
    `enrollment_date` DATE COMMENT '入学日期',
    `status`          ENUM ('在校', '毕业', '退学') DEFAULT '在校' COMMENT '状态',
    PRIMARY KEY (`id`)
) COMMENT ='学生';

-- 课程信息表
CREATE TABLE `courses`
(
    `id`          INT AUTO_INCREMENT COMMENT '课程ID',
    `name`        VARCHAR(100) NOT NULL COMMENT '课程名称',
    `description` TEXT COMMENT '课程描述',
    `credit`      INT          NOT NULL COMMENT '学分',
    `teacher`     VARCHAR(50) COMMENT '授课教师',
    PRIMARY KEY (`id`)
) COMMENT ='课程';

-- 学生选课记录表
CREATE TABLE `student_courses`
(
    `id`          INT AUTO_INCREMENT COMMENT '选课记录ID',
    `student_id`  INT NOT NULL COMMENT '学生ID',
    `course_id`   INT NOT NULL COMMENT '课程ID',
    `enroll_date` DATE COMMENT '选课日期',
    `grade`       DECIMAL(5, 2) COMMENT '成绩',
    PRIMARY KEY (`id`),
    FOREIGN KEY (`student_id`) REFERENCES `students` (`id`) ON DELETE CASCADE,
    FOREIGN KEY (`course_id`) REFERENCES `courses` (`id`) ON DELETE CASCADE
) COMMENT ='选课记录';

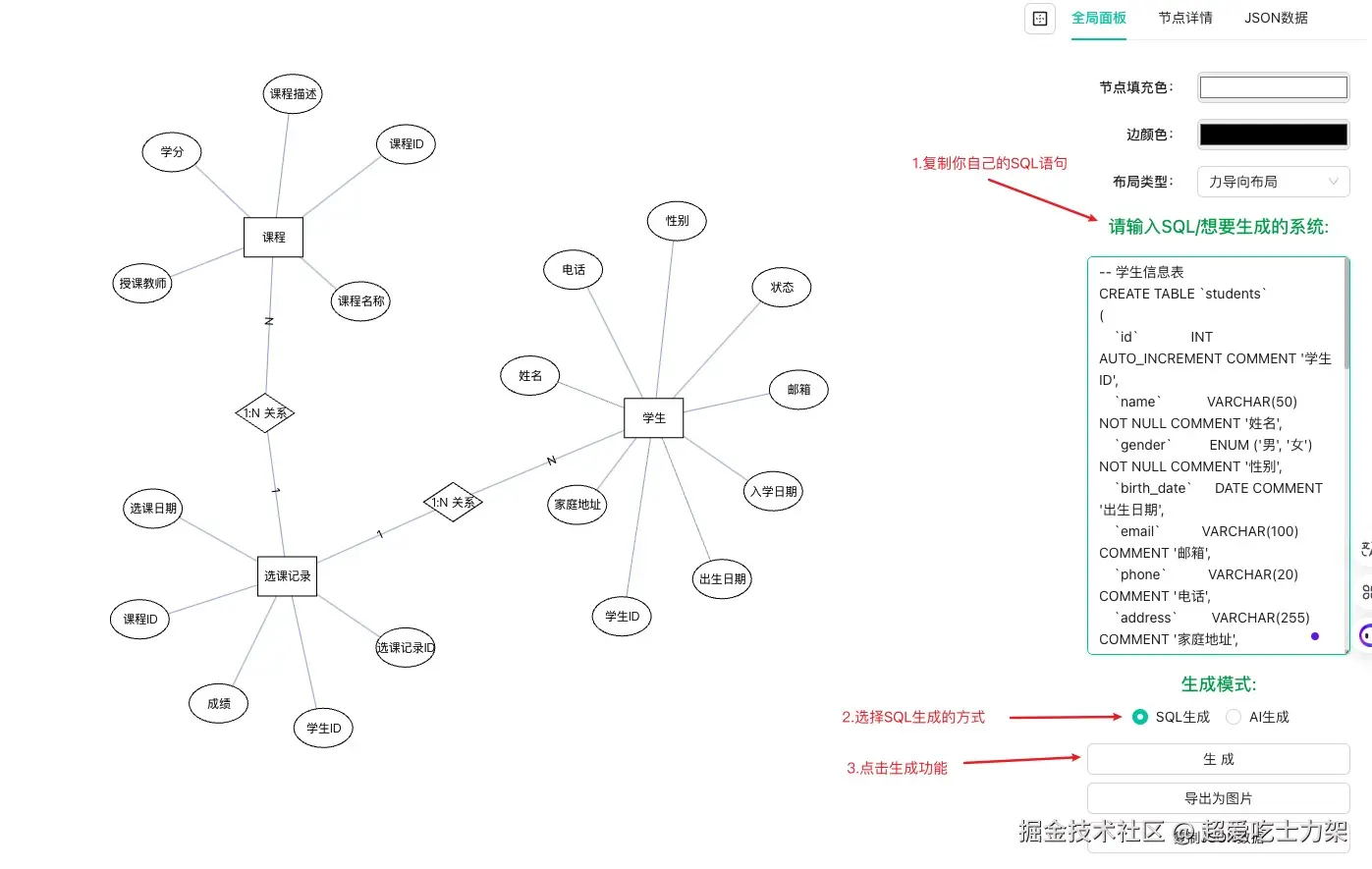

使用步骤如下：

  1. 将你的SQL复制到输入框中
  2. 选择使用SQL转为ER图的模式
  3. 点击生成按钮即可生成对应的ER图

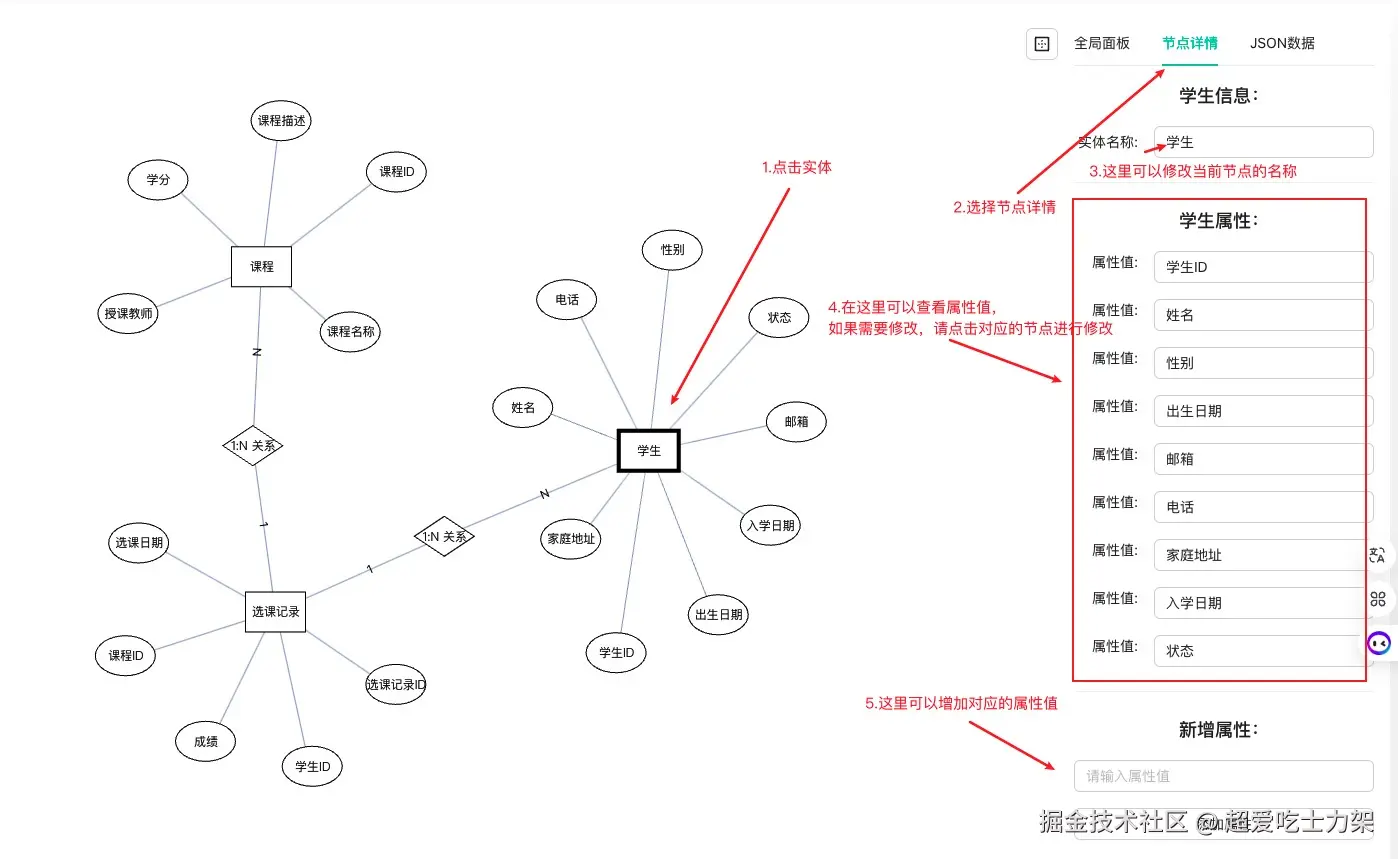

如果对图中的节点不满意，可以对对应的节点名称进行修改，操作步骤如下：

  1. 点击对应的节点
  2. 点击右上角的节点详情
  3. 修改对应的实体名称
  4. 可以查看实体对应的属性，如果需要修改对应的节点属性，请点击对应的节点再去修改实体名称
  5. 可以在右下角给实体新增属性，属性一般使用椭圆来表示

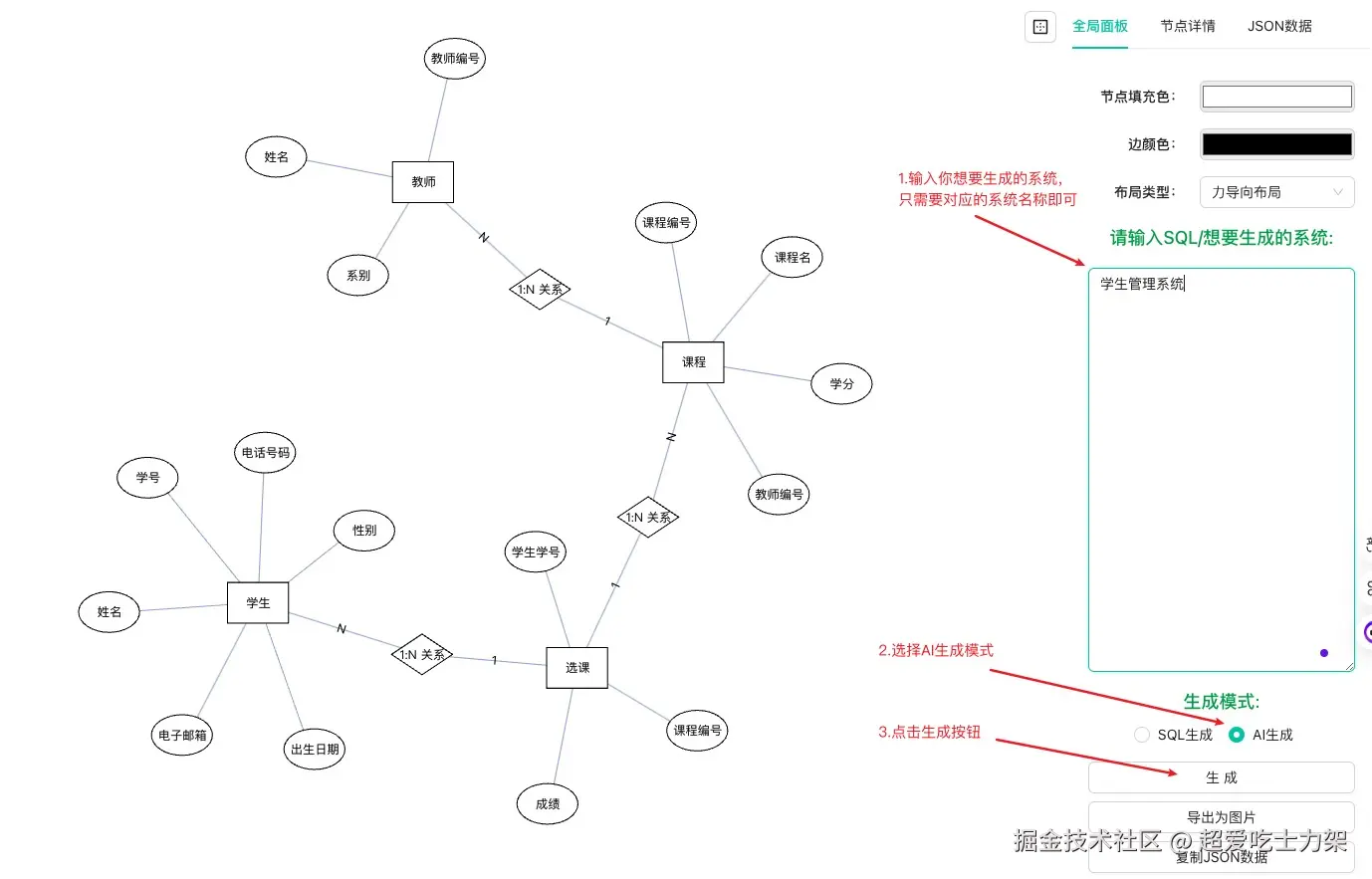

AI智能生成ER图

系统提供根据自然语言来直接生成对应的系统ER图功能，可用于快速完成作业，或者在没有SQL的情况下使用

  1. 在输入框输入对应的系统名称（只需要你想要生成的系统，例如学生管理系统）
  2. 在生成模式中选择使用AI来生成
  3. 点击生成按钮即可生成对应的系统ER图

交流学习

最后，如果这篇文章对你有所启发，请帮忙转发给更多的朋友，让更多人受益！如果你有任何疑问或想法，欢迎随时留言与我讨论，我们一起学习、共同进步。别忘了关注我，我将持续分享更多有趣且实用的技术文章，期待与你的交流！
