Kubernetes 集群网络:Flannel 与 Calico 的区别

30 阅读6分钟

有读者提问:FlannelCalico 的区别。文本将解析一下这两个组件。

Flannel

Flannel 的架构非常简单,只有两个组件:flanneldflannel-cni-plugin

在功能特性上,Flannel 有三个部分:

  • 使用 kubernetes APIetcd 存储数据。
  • IPAM,给节点的 Pod 分配 IP 地址范围(podCIDR)。
  • 配置后端转发数据包。

Flannel 支持以下后端机制进行数据包转发:

  • VXLAN:使用 Linux kernel 的 VXLAN 封包并转发,这种方式属于 Overlay 网络。
  • host-gwFlannel 会直接在节点上创建 IP 路由,这种方式依赖节点之间的 L2(二层网络)的连通性。
  • WireGuard:使用 kernel 的 WireGuard 封装并加密数据包。
  • UDP:仅调试使用。
  • 还有一些实验性后端,本文不做赘述。

网络模型

host-gw

host-gw 单词缩写的意思是使用 host 主机的 gateway。这种方式不会额外地封装数据包,但要求节点之间的 L2 连通性。

使用 host-gw 时,Flannel 做的事情就是通过 github.com/vishvananda/netlink 这个第三方库去配置主机路由表,即执行 ip route ... 命令,例如:

ip route add <destination> via <gateway> dev <device>

假设我们有以下三个节点:

  • node01:主机 IP 是 192.168.1.1,podCIDR 是 10.244.1.0/24
  • node02:主机 IP 是 192.168.1.2,podCIDR 是 10.244.2.0/24
  • node03:主机 IP 是 192.168.1.3,podCIDR 是 10.244.3.0/24

那么使用 host-gw 时,Flannel 会把 node01 的主机路由表配置为类似以下形式:

# node01 本地路由
10.244.1.0/24 dev flannel.1 proto kernel scopee link

# node02 路由
10.244.2.0/24 via 192.168.1.2 dev eth0

# node03 路由
10.244.3.0/24 via 192.168.1.3 dev eth0

node02 节点上同样配置类似的主机路由表:

# node01 路由
10.244.1.0/24 via 192.168.1.1 dev eth0

# node02 本地路由
10.244.2.0/24 dev flannel.1 proto kernel scopee link

# node03 路由
10.244.3.0/24 via 192.168.1.3 dev eth0

其它节点类似。

node01 节点上的 Pod 想要向 node02 节点上的 Pod 发送数据时,会先根据以上路由表得知目标 IP 地址,然后通过 ARP 协议得到该地址对应的 MAC 地址(L2 数据链路层地址),再把数据包封装为数据帧传输。

L2 的连通性要求节点之间能够在数据链路层直接通信,这通常意味着节点必须位于同一广播域(如同一个子网)。此时,数据帧可以通过二层设备(如交换机)基于目标 MAC 地址直接转发,而无需三层设备(如路由器)进行 IP 层转发。广播域的范围决定了 L2 通信的有效范围。

如果节点位于不同子网或通过路由器连接,尽管源节点可以通过路由表得知目标 IP 地址,但由于目标 IP 不在本地子网,源节点需要通过 ARP 获取下一跳路由器的 MAC 地址,而非目标节点的 MAC 地址。数据帧首先发送到路由器,路由器在转发时根据目标网络重新封装帧。这种场景下,host-gw 模式依赖的直接二层转发机制无法实现。

host-gw 模式数据转发上能得到更高的性能,没有额外的封包过程,L2 直连,但是由于每个节点都要配置全量的主机路由表,当节点数量庞大、节点上下线频繁时会有不小的挑战。

更多关于 L2 直连的规模问题,可以参考 Concerns over Ethernet at scale

VXLAN

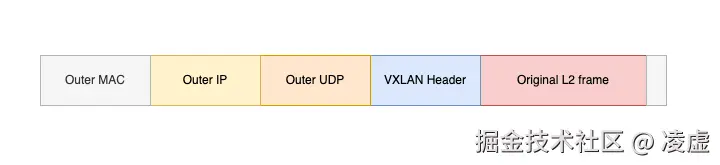

如果无法保证 L2 的直接连通性,则需要使用 VXLAN 这种 Overlay 的方式,在原有数据帧之外进行一层额外的封装。

此时,即使节点位于不同的子网,或通过路由器等设备组网都没有关系,但是 VXLAN 要求 L3 必须连通,即通过节点的 IP 地址能够进行通信。因此,VXLAN 也称为 L2 over L3,不用管下层 L2 是什么样的,只要 L3 连通即可。

FlannelVXLAN 模式下做的事情也是通过 github.com/vishvananda/netlink 这个第三方库去执行 ip link ... 命令:

ip link add <vxlan-name> type vxlan id <vxlan-id> dev <device> ...

这也就是说 Flannel 本身不进行任何数据包的封装和转发,是系统内核在做实际的工作。

Calico

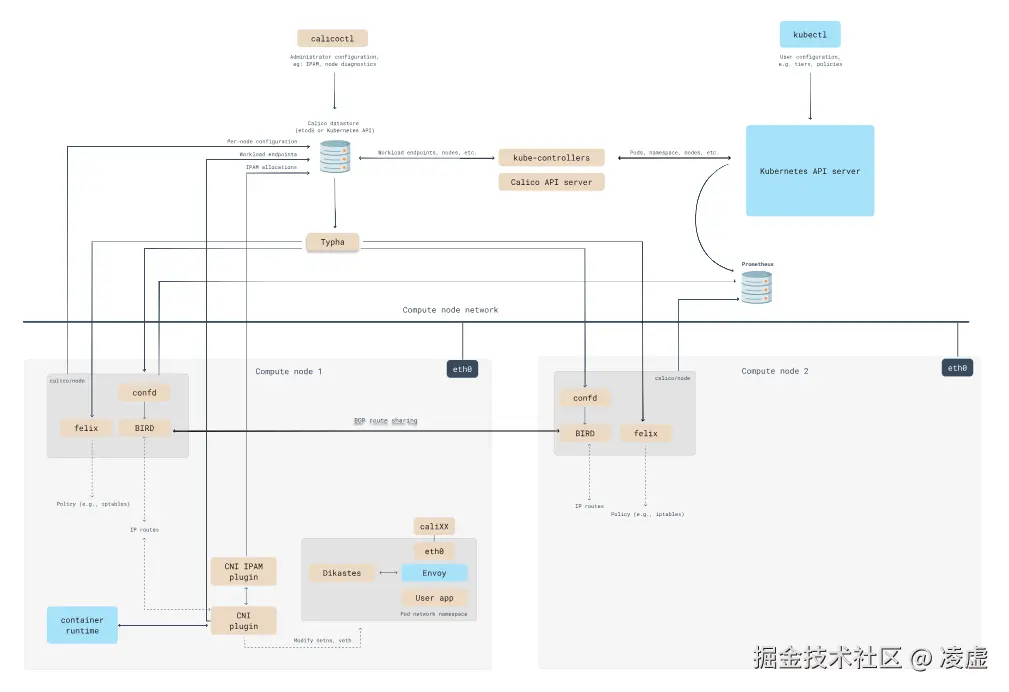

Calico 的架构则更加复杂,由多个组件构成。

其中:

  • Calico API server:用户可以使用 kubectl 直接管理 Calico 资源。
  • Calico kube-controllers:监控资源并执行操作。
  • Datastore plugin:使用 kubernetes APIetcd 存储数据。
  • Typha:作为数据存储和 Felix 实例之间的守护进程运行,减少数据存储的负载以增加集群规模。在大规模(100 个节点以上)的集群中必不可少。
  • Felix:运行在每个节点上,控制节点的网络接口、路由、ACL 流量控制和安全策略、以及报告状态等。
  • BIRD:在承载 Felix 的每个节点上运行,从 Felix 获取路由并分发给网络中的 BGP 对等点,用于主机间路由。
  • confd:监控数据存储中 BGP 配置和 AS 号、日志级别和 IPAM 等全局默认值的变化,动态生成 BIRD 配置文件,并触发 BIRD 加载新的配置。
  • Dikastes:可选,为 Istio 服务网格执行网络策略。作为 Istio Envoy 的 sidecar 代理在集群上运行。
  • CNI pluginIPAM plugin
  • calicoctl:命令行工具。

CalicoFlannel 一样使用 kubernetes APIetcd 存储数据,不同的是 Calico 在数据存储与消费者之间增加了一个中间层 Typha,减少了存储侧的负担,以支持更大规模的集群。

CalicoFlannel 一样都支持 IPAM(给节点分配 podCIDR),不同的是 Flannel 是静态的,而 Calico 可以动态分配。

网络模型

Calico 支持 Overlay 的网络模型,包括 VXLANIP-in-IPIPIPFlannel 中处于实验性阶段),它同样是使用 vishvananda/netlink 这个第三方库去配置系统内核,由内核进行封包和转发。换句话说,如果两者都使用 VXLAN,那么封包和转发性能没有任何差别。

Calico 支持 non-overlay 模式,类似于 Flannel 中的 host-gw,但 Calico 的实现方式有区别,每个节点负责路由自己的 Pod 子网,并通过 BGP 协议将路由信息分发给其他节点,能够实现更灵活的路由控制,支持更复杂的网络拓扑。

Calico 通过 BGP 协议可以支持 Pod IP 在集群外部可路由,而 Flannel 并不支持这点。

此外,Calico 针对不同的云供应商环境做了贴心的适配,并且额外支持 eBPFPrometheus 监控、network policy 网络策略和流量管控(Flannel 并不支持这些)。

总结

Flannel 的架构非常简单,在小规模集群上能够很好的工作。

Calico 的架构更加复杂,不仅支持 Flannel 具备的所有功能,还提供了更多的网络模型(如 IPIPBGP),并支持 eBPF、监控、网络策略和流量管控等诸多功能,适用于更大规模的集群。
