背景

开发小程序（尤其是电商类小程序）的过程中，总是伴随着很多活动弹框的开发。有些弹框会存在时效性，比如双十一活动，需要在双十一前上架，双十一后下架。但是小程序的上线流程繁琐：提审-审核通过-发布。甚至有时候还会莫名其妙审核不通过。如果可以配置化，那就完全不需要这套流程，直接后台更改配置即可。

方案

后台配置

  1. HotZone 组件：实现对图片热区的绘制。

    • 传入：


    • 传出：热区的位置信息，通过 onZoneChange

  2. 配置页面：根据 HotZone 组件通过 onZoneChange 传出的热区位置信息进行回显，并且设置不同热区的行为。

    • 热区行为主要包括：关闭和跳转两种类型
    • 热区回显：根据热区信息，在配置页面中回显，方便定义热区行为时做参考

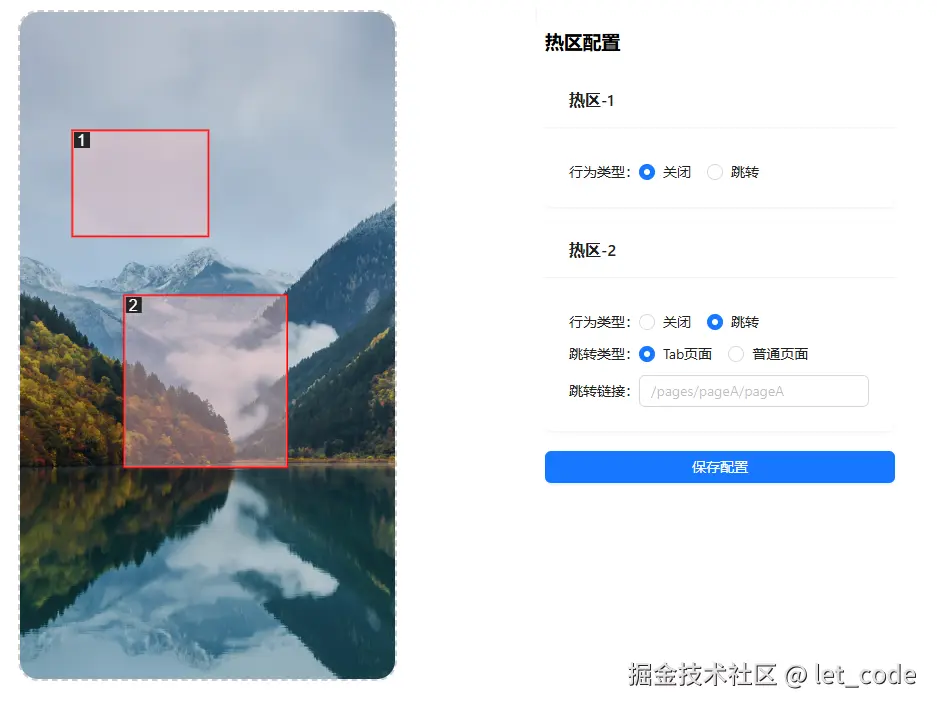

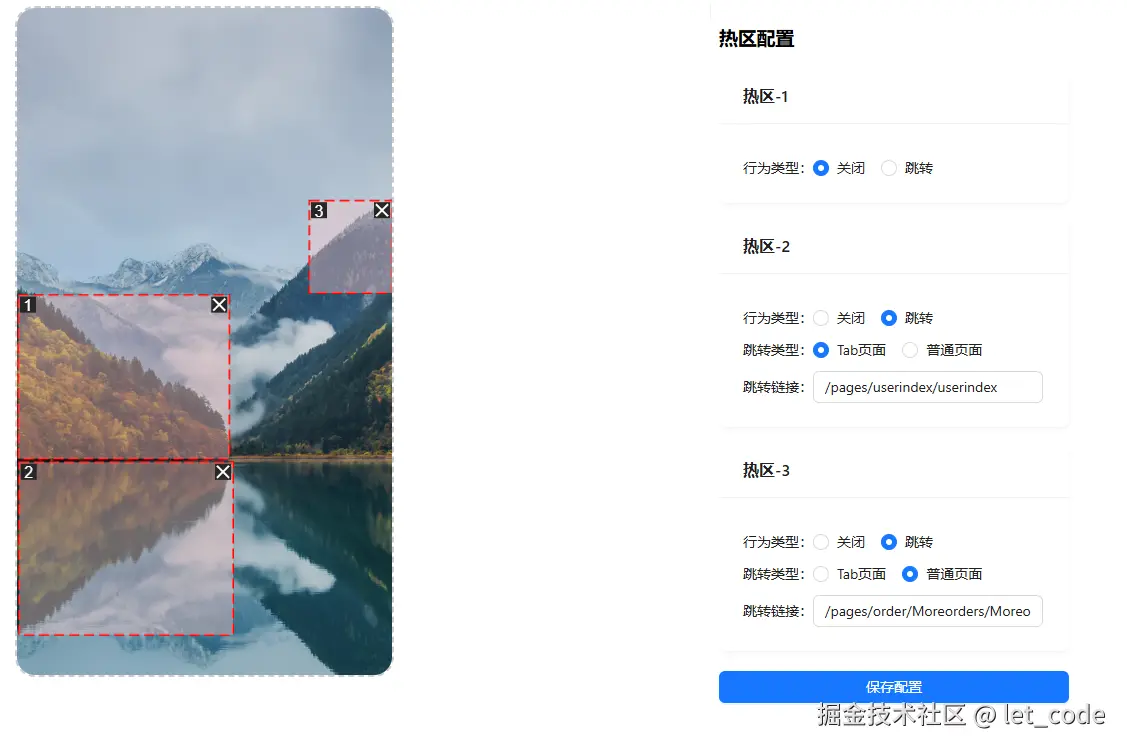

    • 配置页面如下： image.png

小程序展示

  • 进入首页时获取配置，根据热区位置信息和配置信息，结合absolute定位绘制热区，并根据行为类型实现跳转或者关闭功能。

实现

HotZone 组件

实现思路

元素布局

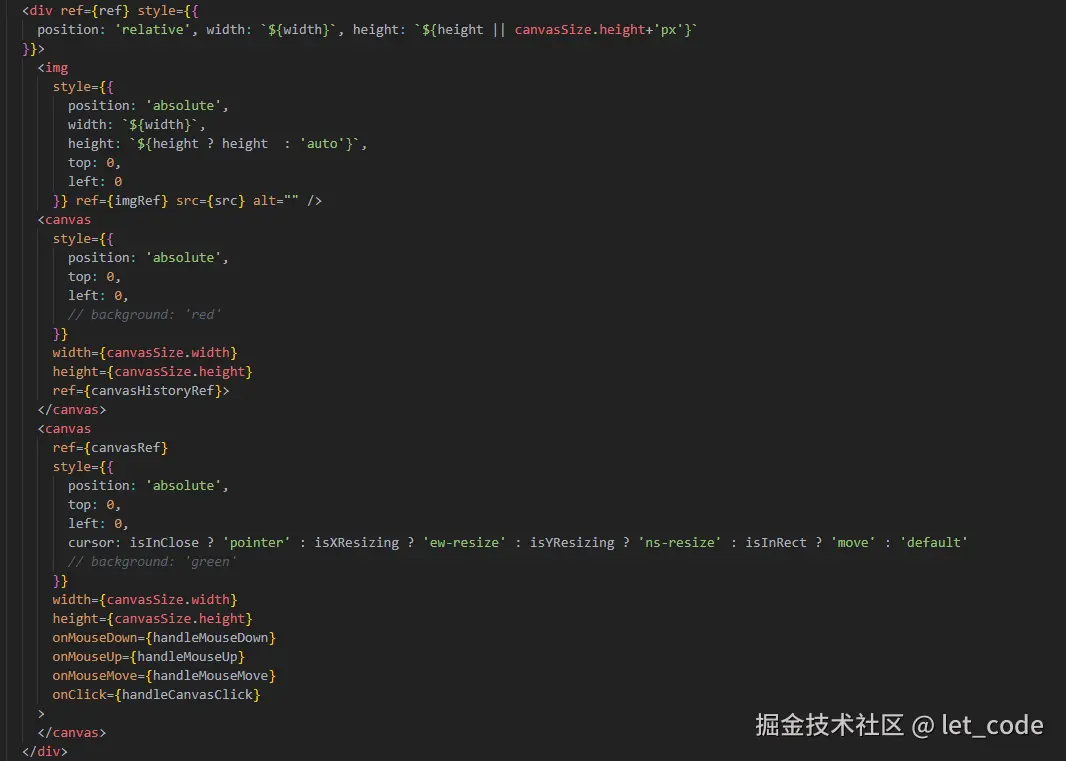

首先是定义页面，img用于展示弹框图片，canvas 用于绘制热区，结构如图：


需要注意：

  1. 两个canvas，一个用于绘制历史热区，一个用于绘制当前正在创建的热区

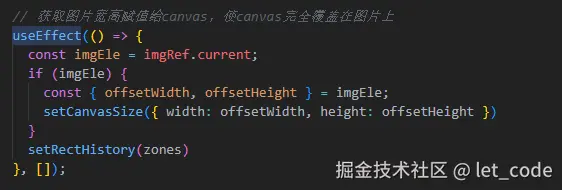

  2. canvas要完全覆盖在img上，确保可绘制区域覆盖满图片当然实现so easy~~


区分热区的创建、删除、缩放和拖动

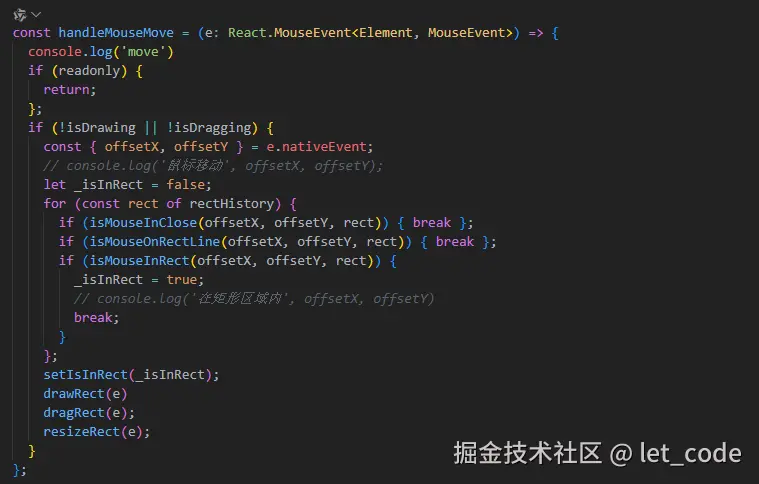

通过onMouseMove事件：

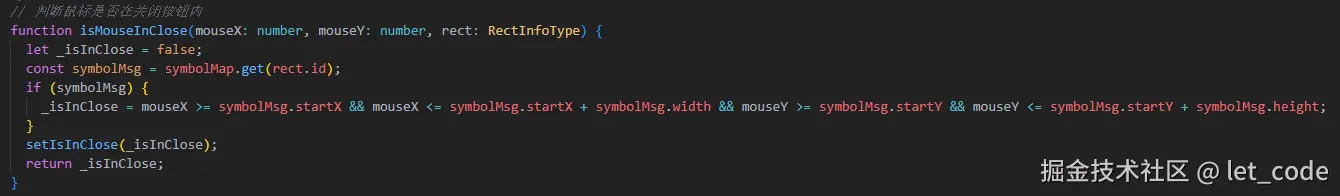

  1. 首先判断鼠标是否在关闭图标的区域，并设置相应的状态：————由此识别是否是删除

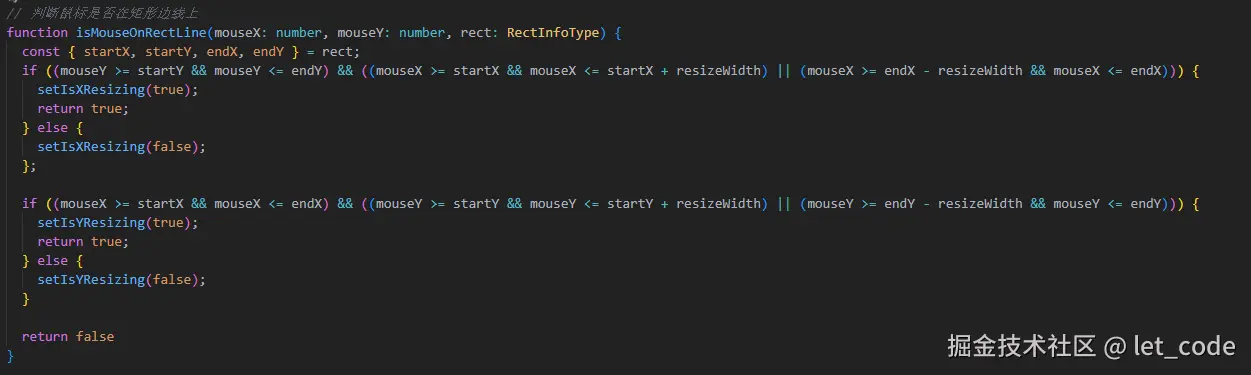

  1. 判断鼠标是否在热区的边线上，并设置状态：————由此识别是否是缩放

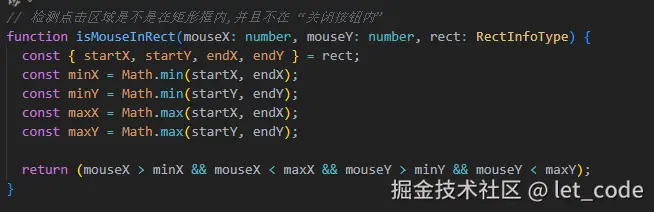

  1. 判断鼠标是否在热区内，并设置状态：————由此识别是否是拖拽


处理热区的创建、删除、缩放和拖动

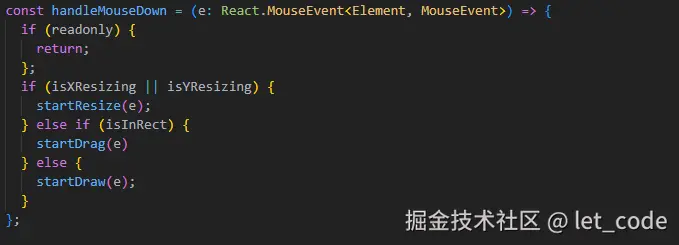

通过监听 mouseDown 事件，根据前边设置的状态，调用相应的处理函数：

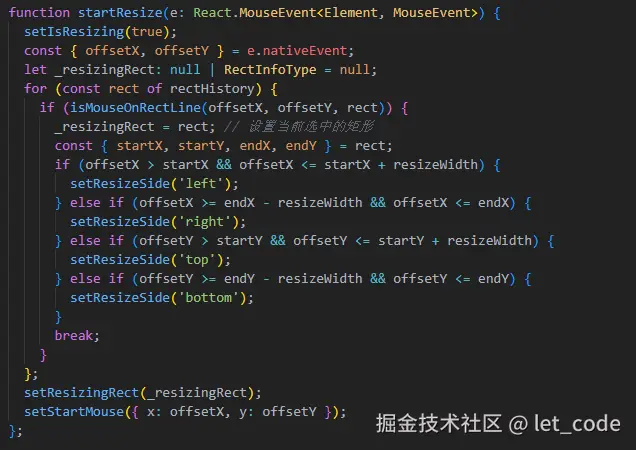

缩放
  1. 找到操作的热区对象，并确定操作的位置(哪条边)记录到 resizeSide
  2. 记录鼠标开始的位置到 startMouse

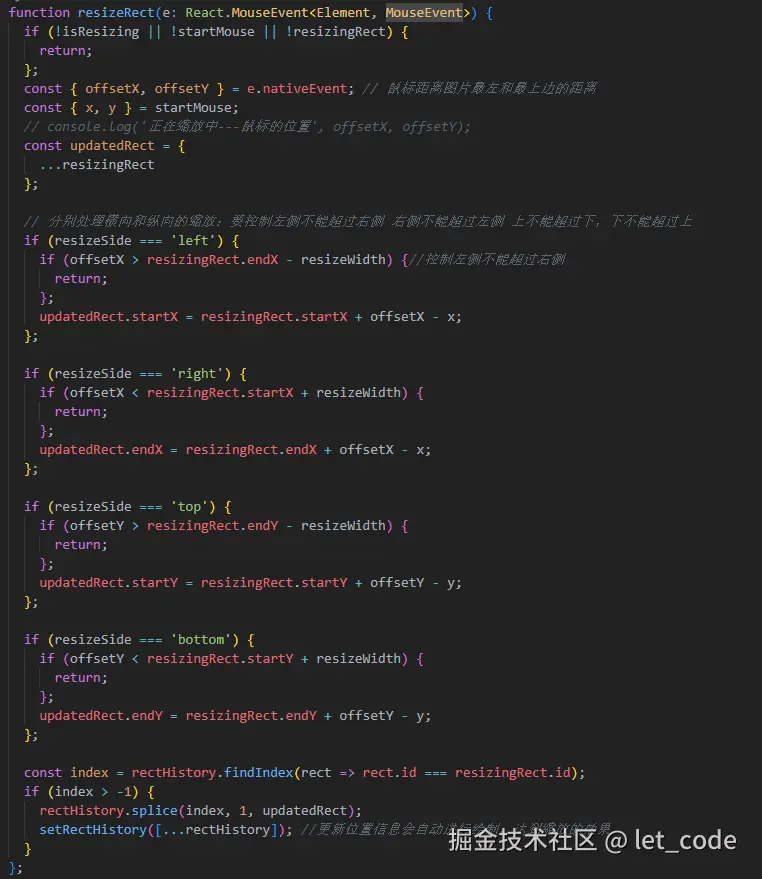

鼠标点击后移动，触发 onMouseMove 事件，调用 resizeRect：要做的就是更新 rectHistory 的热区信息，因为后续用了 useEffect 监听 rectHistory 变化，当变化的时候会进行绘制。


拖拽

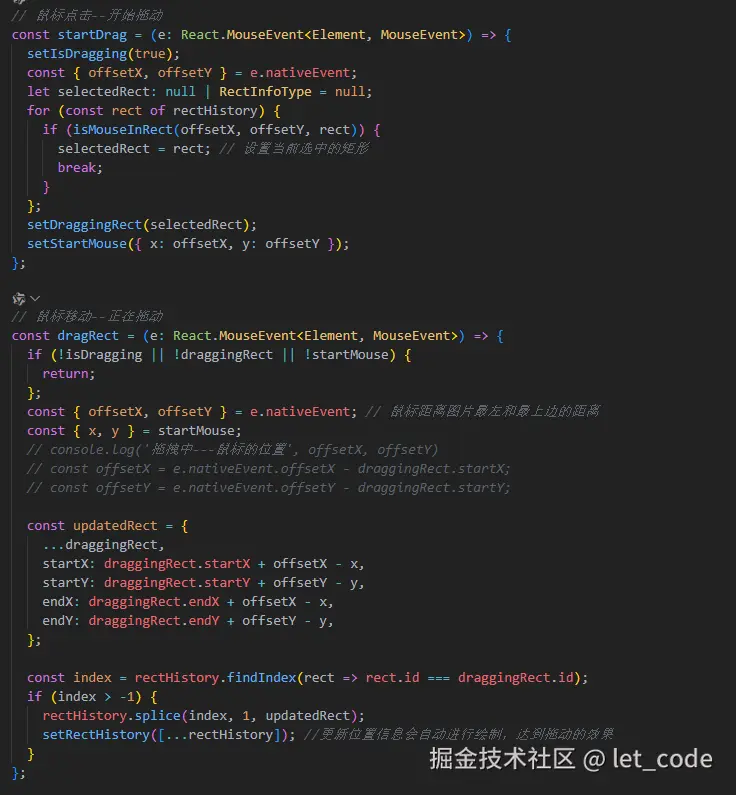

拖拽和缩放差不多，都是根据状态去更新 rectHistory 的热区信息。


创建

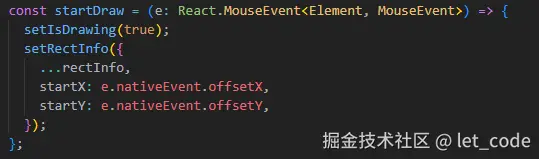

通过 onMouseDown 触发 startDraw 记录鼠标开始位置信息作为热区开始坐标到 rectInfo：

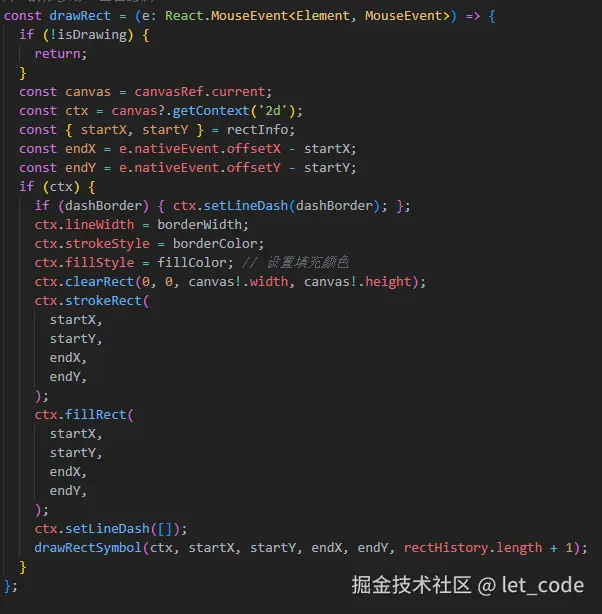

鼠标点击后移动，触发 onMouseMove 事件，调用 drawRect：通过 canvas 绘制热区，通过 drawRectSymbol 绘制序号和关闭图标，记录热区关闭图标的位置，以便后续实现删除操作。

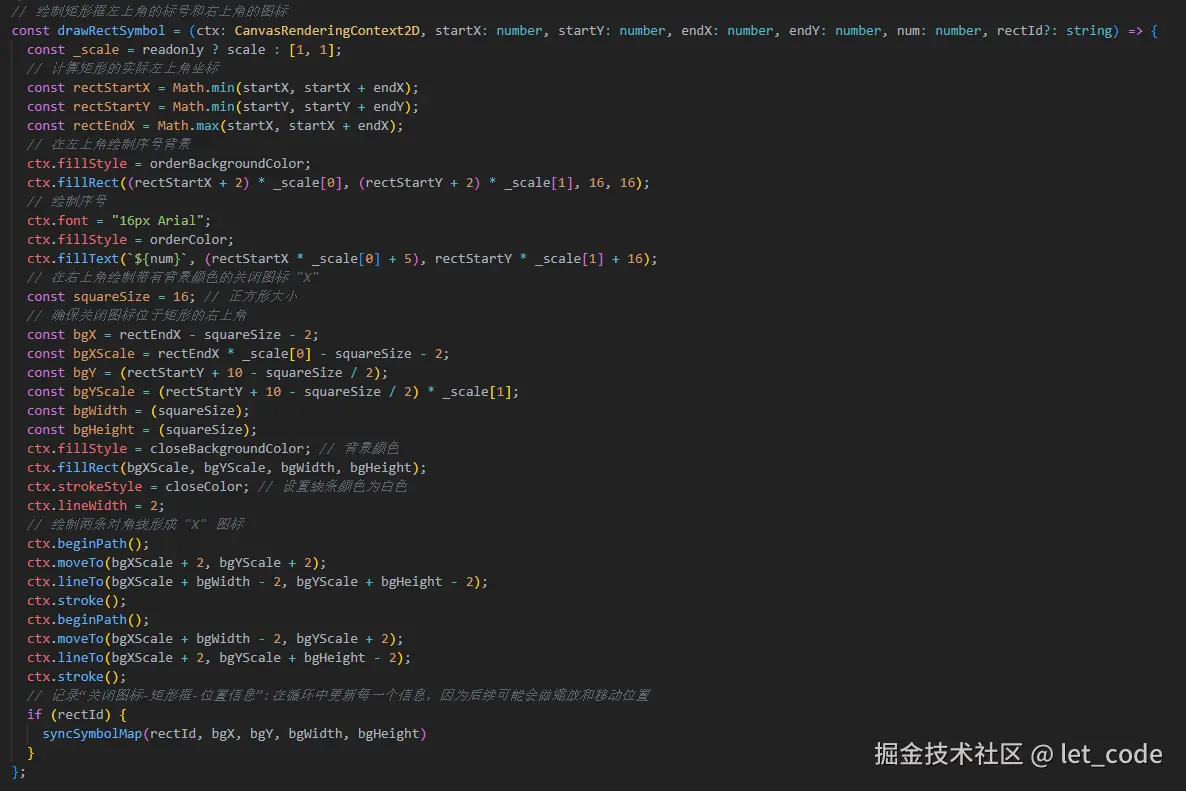

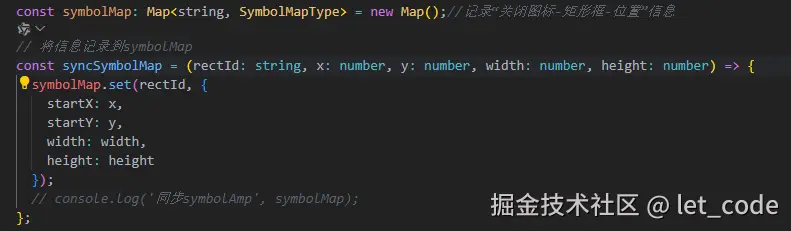

drawRectSymbol函数：


记录的关闭按钮信息如下：


删除

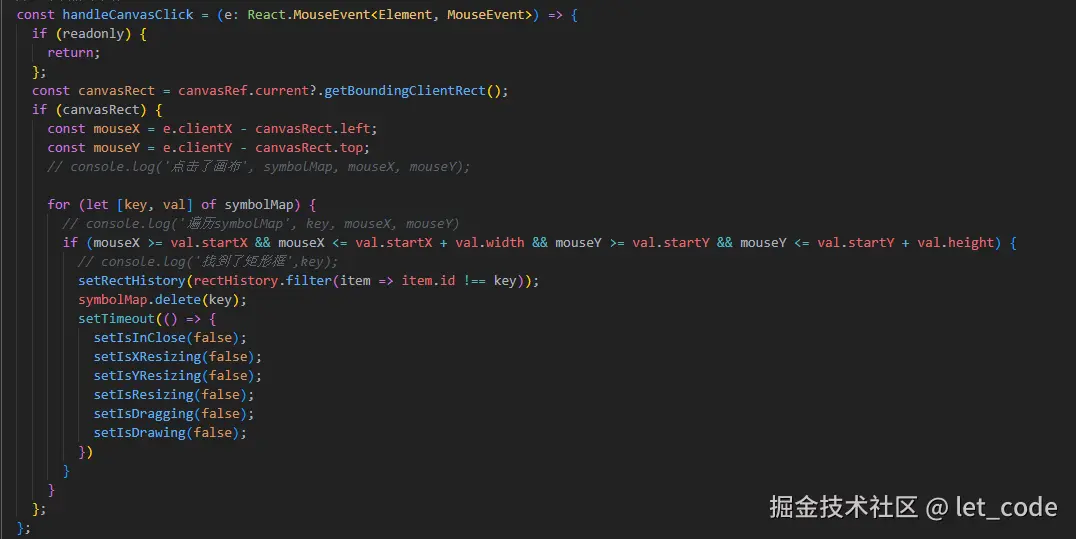

通过监听 onClick 事件：借助鼠标位置信息和之前记录的关闭图标位置信息，判断点击区域是否在关闭图标上，从而更新 rectHistory


重置状态

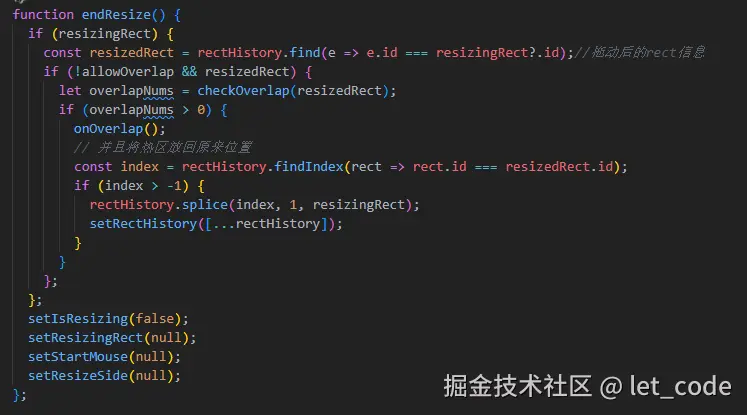

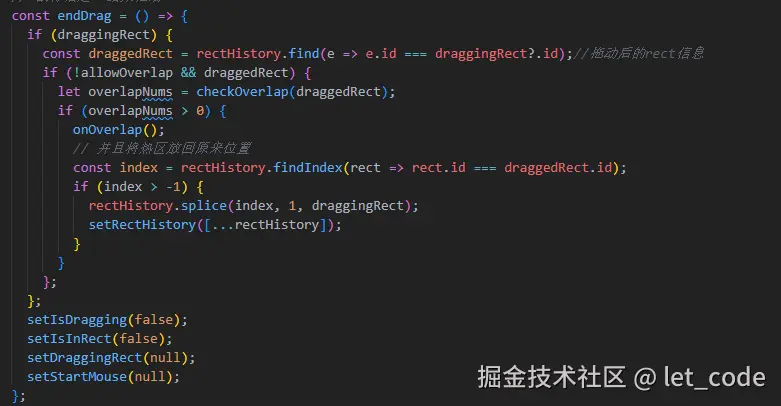

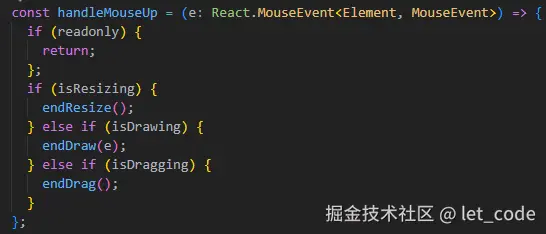

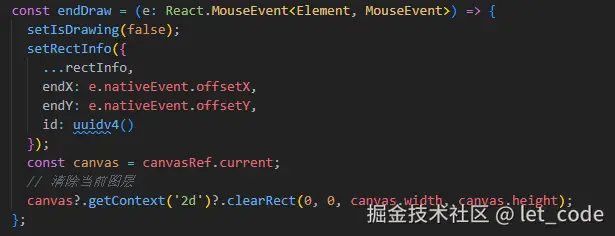

需要在创建、缩放、拖动后重置状态：





完整代码

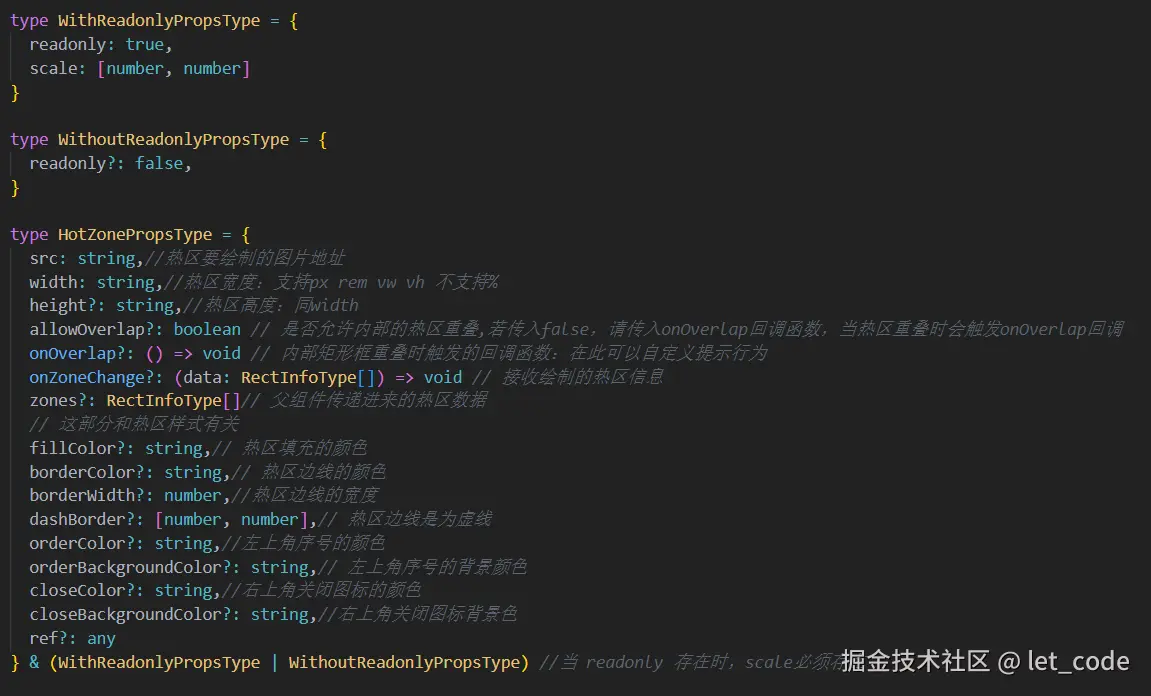

此部分已经发布为公共包，欢迎大家下载尝试：点我尝试

配置页面

回显热区

此部分已经考虑到公共组件中(完整代码部分有示例)，添加两个props即可轻松回显，欢迎大家下载尝试：点我尝试

配置信息的设置

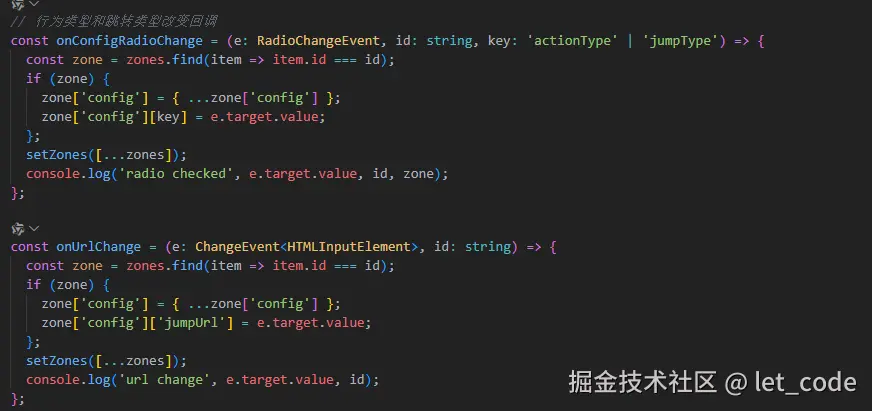

这块就根据业务而定了：

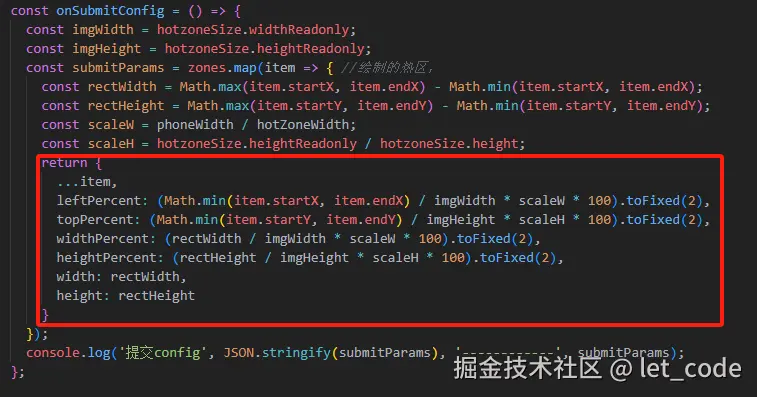

然后将数据提交到数据库：这里要注意计算百分比，方便小程序中保证热区针对图片的相对位置不变。百分比的计算中也需要关注缩放，不然计算出来会有问题


页面配置：

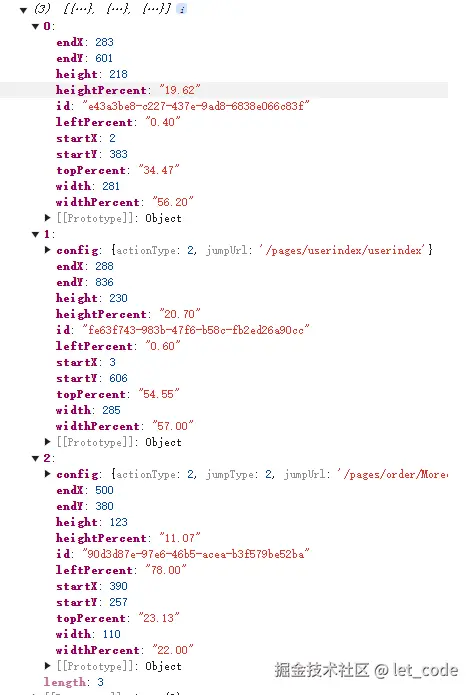

提交的数据结构(当然这里也可以根据业务随意更改)：


完整代码

import { useState, useRef, useEffect, ChangeEvent } from 'react';
import styles from './index.module.scss';
import HotZone, { RectInfoType } from 'react-hotzone';
import { CloseOutlined } from '@ant-design/icons';
import { Divider, Radio, Input, Card, Button, } from 'antd';
import type { RadioChangeEvent } from 'antd';

type extendsRectType = {
  config?: {
    actionType?: 1 | 2,//行为类型，1关闭，2跳转
    jumpType?: 1 | 2,//跳转类型，1tab，2普通
    jumpUrl?: string// 跳转的url
  }
};

type ZoneType = RectInfoType & extendsRectType;
const phoneWidth = 375;
const hotZoneWidth = 500;
const CreatePopConfig = () => {
  const phoneImage = 'http://img.netbian.com/file/2024/0920/194034Hwm4C.jpg';//页面图片
  const imgRef = useRef<HTMLImageElement>(null);
  const [isHotZoneVisible, setHotZoneVisible] = useState(false);
  const [zones, setZones] = useState<ZoneType[]>([]);
  const [zoneKey, setZoneKey] = useState(1);
  const hotZoneRef = useRef<HTMLCanvasElement>(null);
  const readonlyHotZoneRef = useRef<HTMLCanvasElement>(null);
  const [hotzoneSize, setHotzoneSize] = useState<{
    width: number,
    height: number,
    widthReadonly: number,
    heightReadonly: number
  }>({
    width: 0,
    height: 0,
    widthReadonly: 0,
    heightReadonly: 0
  });

  // 双击图片展示热区绘制
  const openHotZone = () => {
    setHotZoneVisible(true);
  };

  const closeHotZone = () => {
    setHotZoneVisible(false);
  };

  const handleZoneChange = (zones: RectInfoType[]) => {
    console.log('父组件接收数据', zones);
    setZones(zones);
    setZoneKey(zoneKey + 1);
    if (hotZoneRef.current && readonlyHotZoneRef.current) {
      const { offsetWidth, offsetHeight } = hotZoneRef.current;
      const { offsetWidth: widthReadonly, offsetHeight: heightReadonly } = readonlyHotZoneRef.current;
      setHotzoneSize({
        width: offsetWidth,
        height: offsetHeight,
        widthReadonly,
        heightReadonly
      });
    }
  };

  // 行为类型和跳转类型改变回调
  const onConfigRadioChange = (e: RadioChangeEvent, id: string, key: 'actionType' | 'jumpType') => {
    const zone = zones.find(item => item.id === id);
    if (zone) {
      zone['config'] = { ...zone['config'] };
      zone['config'][key] = e.target.value;
    };
    setZones([...zones]);
    console.log('radio checked', e.target.value, id, zone);
  };

  const onUrlChange = (e: ChangeEvent<HTMLInputElement>, id: string) => {
    const zone = zones.find(item => item.id === id);
    if (zone) {
      zone['config'] = { ...zone['config'] };
      zone['config']['jumpUrl'] = e.target.value;
    };
    setZones([...zones]);
    console.log('url change', e.target.value, id);
  };

  const onSubmitConfig = () => {
    const imgWidth = hotzoneSize.widthReadonly;
    const imgHeight = hotzoneSize.heightReadonly;
    const submitParams = zones.map(item => { //绘制的热区，
      const rectWidth = Math.max(item.startX, item.endX) - Math.min(item.startX, item.endX);
      const rectHeight = Math.max(item.startY, item.endY) - Math.min(item.startY, item.endY);
      const scaleW = phoneWidth / hotZoneWidth;
      const scaleH = hotzoneSize.heightReadonly / hotzoneSize.height;
      return {
        ...item,
        leftPercent: (Math.min(item.startX, item.endX) / imgWidth * scaleW * 100).toFixed(2),
        topPercent: (Math.min(item.startY, item.endY) / imgHeight * scaleH * 100).toFixed(2),
        widthPercent: (rectWidth / imgWidth * scaleW * 100).toFixed(2),
        heightPercent: (rectHeight / imgHeight * scaleH * 100).toFixed(2),
        width: rectWidth,
        height: rectHeight
      }
    });
    console.log('提交config', JSON.stringify(submitParams), '------------', submitParams);
  };

  return <div style={{ display: 'flex' }}>
    <div style={{ flex: 1 }}>
      <div className={styles.phone} style={{ width: `${phoneWidth}px` }}>
        {phoneImage ? <div onDoubleClick={openHotZone}>
          <HotZone
            key={zoneKey}
            dashBorder={[10, 5]}
            width={`${phoneWidth}px`}
            src="http://img.netbian.com/file/2024/0920/194034Hwm4C.jpg"
            allowOverlap={false}
            zones={zones}
            readonly={true}
            ref={readonlyHotZoneRef}
            scale={[hotzoneSize?.widthReadonly / hotzoneSize?.width, hotzoneSize?.heightReadonly / hotzoneSize?.height]}
          />
        </div> : <></>}
        {
          isHotZoneVisible ? <div className={`${styles.hotZone} mask`}>
            <div className={styles.hotZone_header}>
              <CloseOutlined onClick={closeHotZone} />
              <span>热区绘制</span>
            </div>
            <div style={{ height: '100vh', overflowY: 'auto', display: 'flex', justifyContent: 'center' }}>
              <HotZone ref={hotZoneRef} width={`${hotZoneWidth}px`} zones={zones} src={phoneImage} onZoneChange={handleZoneChange} />
            </div>
          </div> : <></>
        }
      </div>
    </div>
    <Divider type='vertical' />
    <div className={styles.config}>
      <h3>热区配置</h3>
      {
        zones && zones.length ? zones.map((rect, index) => {
          return <Card key={rect.id} title={`热区-${index + 1}`} bordered={false} style={{ width: 350, marginTop: '15px' }}>
            <div>
              <div className={styles.form_line}>
                <span>行为类型：</span>
                <Radio.Group onChange={(e) => onConfigRadioChange(e, rect.id, 'actionType')} value={rect.config?.actionType || 1}>
                  <Radio value={1}>关闭</Radio>
                  <Radio value={2}>跳转</Radio>
                </Radio.Group>
              </div>
              {
                rect.config?.actionType === 2 ? (
                  <div className={styles.form_line}>
                    <span>跳转类型：</span>
                    <Radio.Group onChange={(e) => onConfigRadioChange(e, rect.id, 'jumpType')} value={rect.config?.jumpType || 1}>
                      <Radio value={1}>Tab页面</Radio>
                      <Radio value={2}>普通页面</Radio>
                    </Radio.Group>
                  </div>
                ) : <></>
              }
              {
                rect.config?.actionType === 2 ? (
                  <div className={styles.form_line}>
                    <span>跳转链接：</span>
                    <Input onChange={(e) => onUrlChange(e, rect.id)} value={rect.config?.jumpUrl} style={{ width: '230px' }} placeholder="/pages/pageA/pageA" />
                  </div>
                ) : <></>
              }
            </div>
          </Card>
        }) : <></>
      }
      {zones && zones.length ? <Button onClick={onSubmitConfig} style={{ marginTop: '20px', width: 350 }} type='primary'>保存配置</Button> : <></>}
    </div>
  </div>
}

export default CreatePopConfig;

小程序

实现思路

小程序中主要是获取配置信息，然后创建热区，监听热区点击事件，根据热区配置的行为实现关闭或者跳转行为。 （这里先用一个普通页面做示例，弹框也是同理的。）

元素布局

父元素定义 relative ，然后循环遍历热区，为每个热区创建区域，每个热区定义absolute，然后将 top、left、width、height 都通过百分比定义，这样保证每个热区相对图片的位置不会变。

其实应该将图片地址也存到数据库，跟随配置获取下来，因为是方案调研，所以难免有不足


响应事件

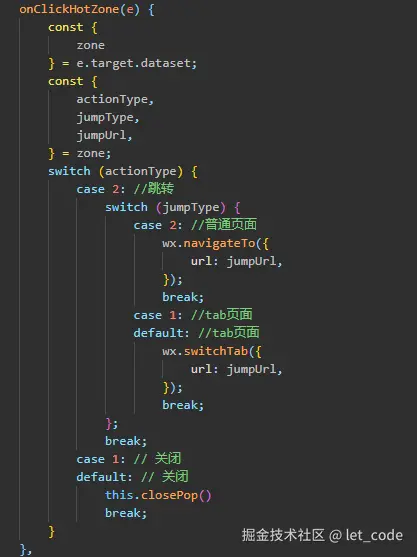

根据定义的配置，实现行为：


完整代码

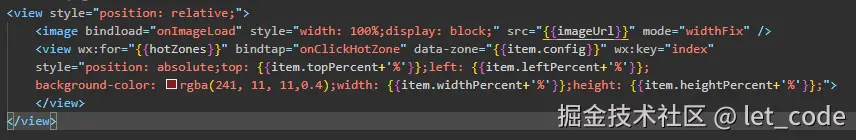

<view style="position: relative;">
    <image bindload="onImageLoad" style="width: 100%;display: block;" src="{{imageUrl}}" mode="widthFix" />
    <view wx:for="{{hotZones}}" bindtap="onClickHotZone" data-zone="{{item.config}}" wx:key="index"
    style="position: absolute;top: {{item.topPercent+'%'}};left: {{item.leftPercent+'%'}};background-color: rgba(241, 11, 11,0.4);width: {{item.widthPercent+'%'}};height: {{item.heightPercent+'%'}};">
    </view>
</view>

const common = require('../../utils/util');
Page({

    /**
     * 页面的初始数据
     */
    data: {
        hotZones: [],
        imageUrl: 'http://img.netbian.com/file/2024/0920/194034Hwm4C.jpg',
    },
    onClickHotZone(e) {
        const {
            zone
        } = e.target.dataset;
        const {
            actionType,
            jumpType,
            jumpUrl,
        } = zone;
        switch (actionType) {
            case 2: //跳转
                switch (jumpType) {
                    case 2: //普通页面
                        wx.navigateTo({
                            url: jumpUrl,
                        });
                        break;
                    case 1: //tab页面
                    default: //tab页面
                        wx.switchTab({
                            url: jumpUrl,
                        });
                        break;
                };
                break;
            case 1: // 关闭
            default: // 关闭
                this.closePop()
                break;
        }
    },
    closePop() {
        common.showToast('关闭弹框成功');
    },
    onImageLoad: function (e) {
        const {
            width,
            height
        } = e.detail;
        console.log('宽高', width, height, wx.getSystemInfoSync().windowWidth);
    },
    getInit() {
        return new Promise((resolve) => {
            const data =[{"id":"e43a3be8-c227-437e-9ad8-6838e066c83f","startX":2,"startY":383,"endX":283,"endY":601,"leftPercent":"0.40","topPercent":"34.47","widthPercent":"56.20","heightPercent":"19.62","width":281,"height":218},{"id":"fe63f743-983b-47f6-b58c-fb2ed26a90cc","startX":3,"startY":606,"endX":288,"endY":836,"config":{"actionType":2,"jumpUrl":"/pages/userindex/userindex"},"leftPercent":"0.60","topPercent":"54.55","widthPercent":"57.00","heightPercent":"20.70","width":285,"height":230},{"id":"90d3d87e-97e6-46b5-acea-b3f579be52ba","startX":390,"startY":257,"endX":500,"endY":380,"config":{"actionType":2,"jumpType":2,"jumpUrl":"/pages/order/Moreorders/Moreorders"},"leftPercent":"78.00","topPercent":"23.13","widthPercent":"22.00","heightPercent":"11.07","width":110,"height":123}];
            setTimeout(() => {
                resolve(data);
            }, 1000);
        })
    },

    /**
     * 生命周期函数--监听页面加载
     */
    onLoad(options) {
        this.getInit().then(res => {
            this.setData({
                hotZones: res,
            })
        });
    },

    /**
     * 生命周期函数--监听页面初次渲染完成
     */
    onReady() {

    },

    /**
     * 生命周期函数--监听页面显示
     */
    onShow() {

    },

    /**
     * 生命周期函数--监听页面隐藏
     */
    onHide() {

    },

    /**
     * 生命周期函数--监听页面卸载
     */
    onUnload() {

    },

    /**
     * 页面相关事件处理函数--监听用户下拉动作
     */
    onPullDownRefresh() {

    },

    /**
     * 页面上拉触底事件的处理函数
     */
    onReachBottom() {

    },

    /**
     * 用户点击右上角分享
     */
    onShareAppMessage() {

    }
})
