Flutter 小技巧之 OverlayPortal 实现自限性和可共享的页面图层

938 阅读5分钟

大家对于 Overlay 可能不会陌生,那么 OverlayPortal 呢?

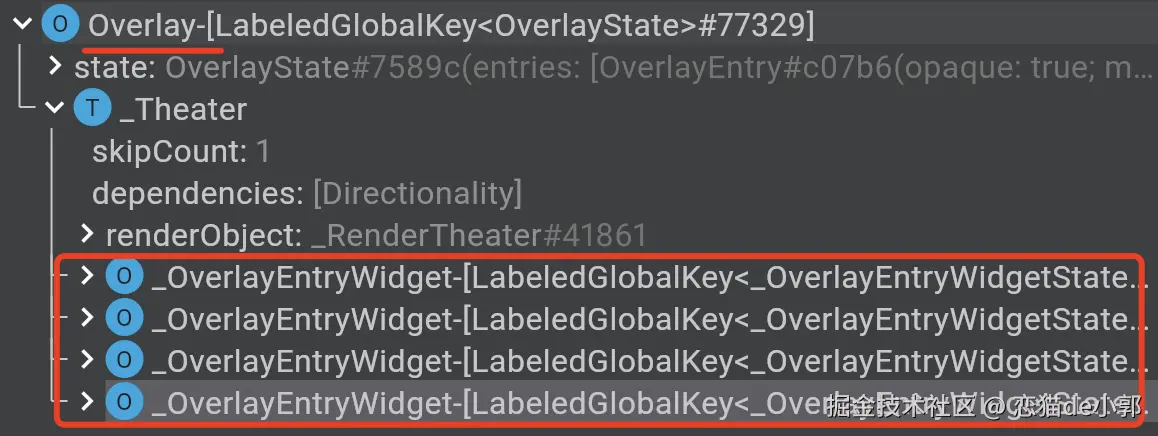

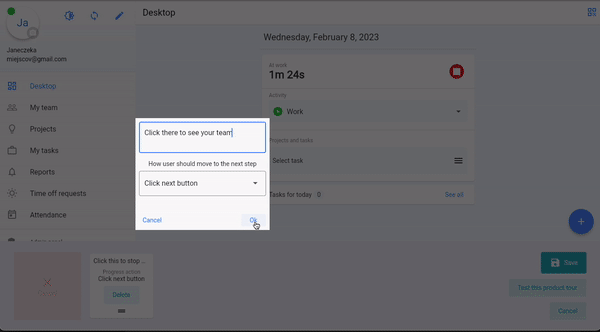

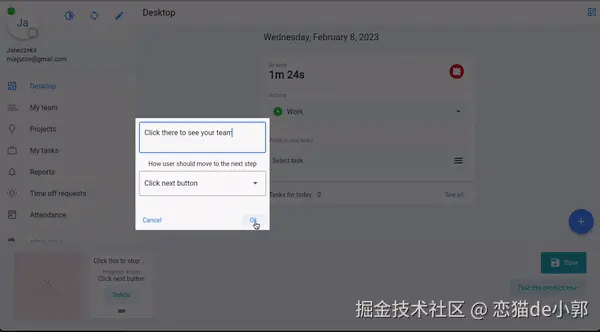

在 Flutter 中可以通过向 MaterialApp 下的 Overlay 来实现添加“图层”,比如「增加一个全局悬浮控件」或者「页面指引」之类的实现,这是因为 Overlay 在 Flutter 里类似于一个“图层管理器”,它的内部有一个 _Theater(剧院),默认情况下每个「Route 页面」都是通过 OverlayEntry 被加入到“剧院”里去展示。

例如我们常用的 Navigator 其实就是使用了 Overlay 来承载「路由页面」,每个打开的 Route 默认情况下是向 Overlay 插入 OverlayEntry 来增加“图层”,每个 OverlayEntry 在层级上互相独立,这也是买个 Route 互不影响的原因之一。

感兴趣可以看以前的老文章 《Flutter 的导航解密和性能提升》

也就是说,之前我们一般都是通过 OverlayOverlayEntry 来实现增加新图层的需要,那这次提到的 OverlayPortal 又是什么东西?

事实上 OverlayPortal 也是用来向 Overlay 添加图层的实现,但是它和 OverlayEntry 又有很大不一样,最大的不一样在于它的「可共享页面状态」和「具有页面自限性」

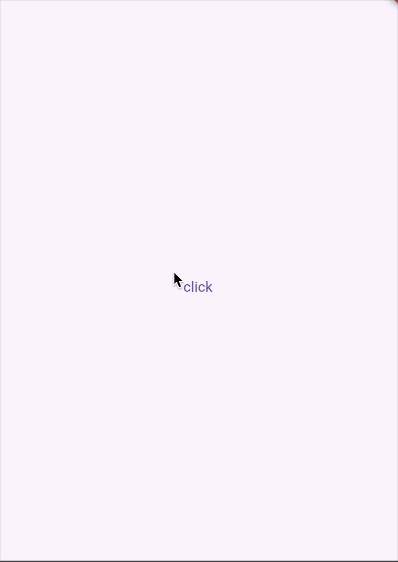

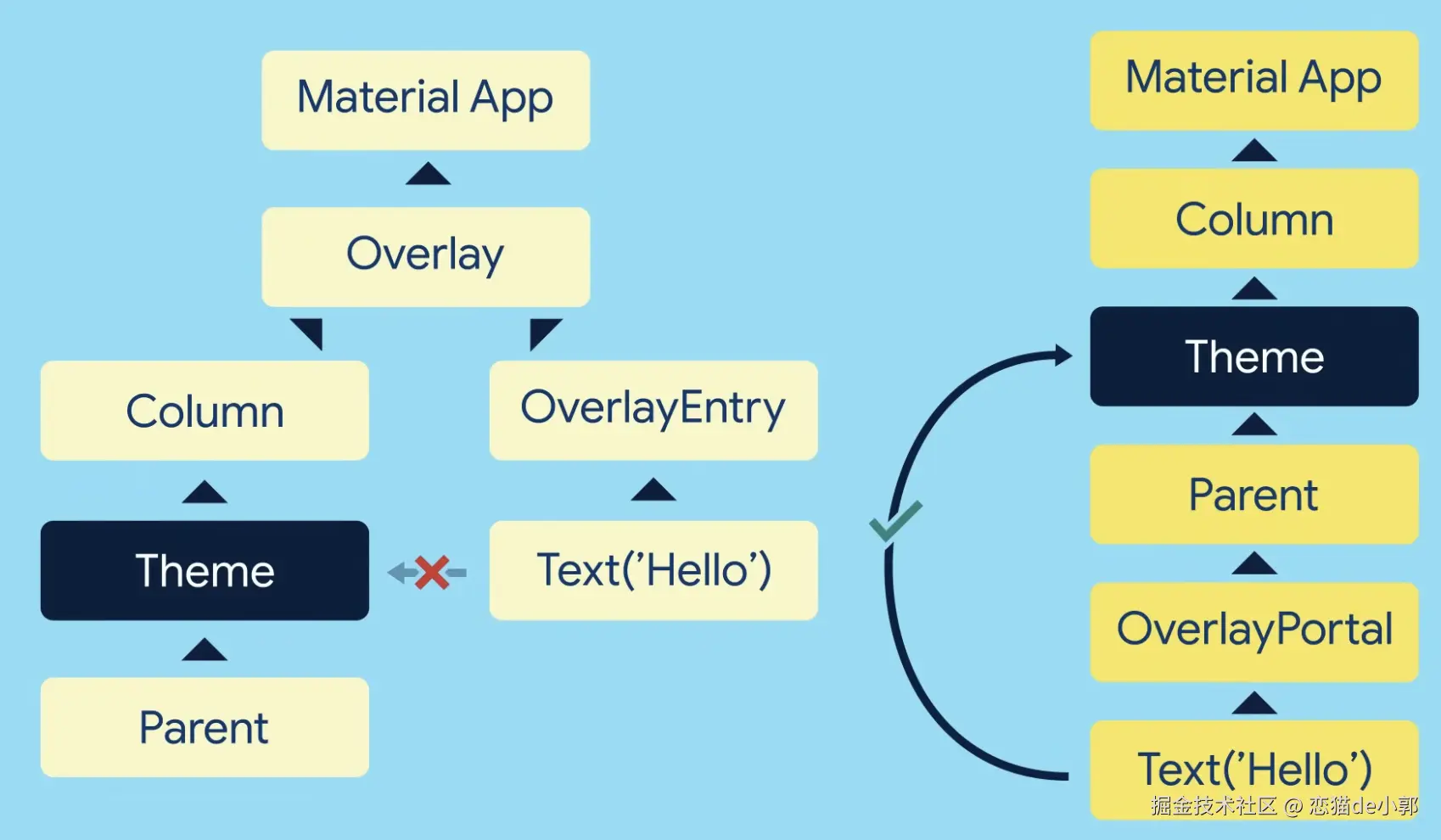

前面我们聊到,因为每个 OverlayEntryOverlay 下都是平级且“互不影响”,所以当你在页面 A 内唤起一个 新的 OverlayEntry B , 那么 A 是没办法直接通过 InheritedWidget 共享各种状态,因为新的 OverlayEntry B 不属于页面 A ,而是互为平级的 OverlayEntry ,例如下方 Text('Hello') 无法共享“隔壁”的 Theme

那么 OverlayPortal 就不一样了,它可以做到「状态和父级相关联」,但是「在图层结构上又相互独立」,从而实现更简单的页面内「屏幕图层」操作,比如页面内的浮动窗口,弹出框等。

Flutter 内置的 OverlayPortal 是受到 flutter_portal 的启发,在去年的 flutter/flutter#105335 中合并 。

举个例子,如下代码所示:

  • 在页面内定义了一个 DefaultTextStyle 用于往下共享修改后的全局文本样式 fontSize: 20
  • 增加一个 OverlayPortal 并绑定 OverlayPortalController 用于控制 show 或者 hide
  • overlayChildBuilder 里返回一个「提示文本」,「提示文本」可以随机出现在屏幕任何位置
  • 添加 child 显示一个正常的 Text 文本
  • 点击 onPressed 通过 _tooltipController.toggle 显示和隐藏「提示文本」
class ClickableTooltipWidgetState extends State<ClickableTooltipWidget> {
  final OverlayPortalController _tooltipController = OverlayPortalController();

  final Random random = Random();

  @override
  Widget build(BuildContext context) {
    return Container(
      height: 50,
      width: 300,
      decoration: BoxDecoration(
          color: Colors.blue, borderRadius: BorderRadius.circular(10)),
      child: TextButton(
        ///点击 OverlayPortalController 实现展示和隐藏
        onPressed: _tooltipController.toggle,
        child: DefaultTextStyle(
          //// 共享了 DefaultTextStyle 的 fontSize: 20 修改
          style: DefaultTextStyle.of(context).style.copyWith(fontSize: 20),
          /// 使用了 OverlayPortal
          child: OverlayPortal(
            controller: _tooltipController,
            /// 通过 overlayChildBuilder 增加图层
            overlayChildBuilder: (BuildContext context) {
              return Positioned(
                right: random.nextInt(200).toDouble(),
                bottom: random.nextInt(500).toDouble(),
                child: const ColoredBox(
                  color: Colors.amberAccent,
                  child: Text('Text Everyone Wants to See'),
                ),
              );
            },
            /// 页面内的 child
            child: const Text('Press to show/hide'),
          ),
        ),
      ),
    );
  }
}

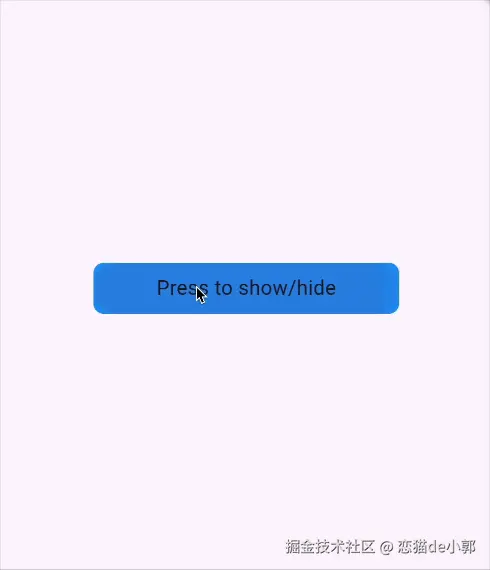

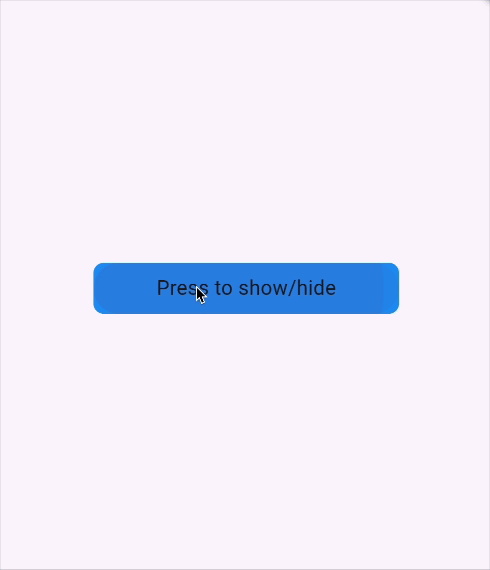

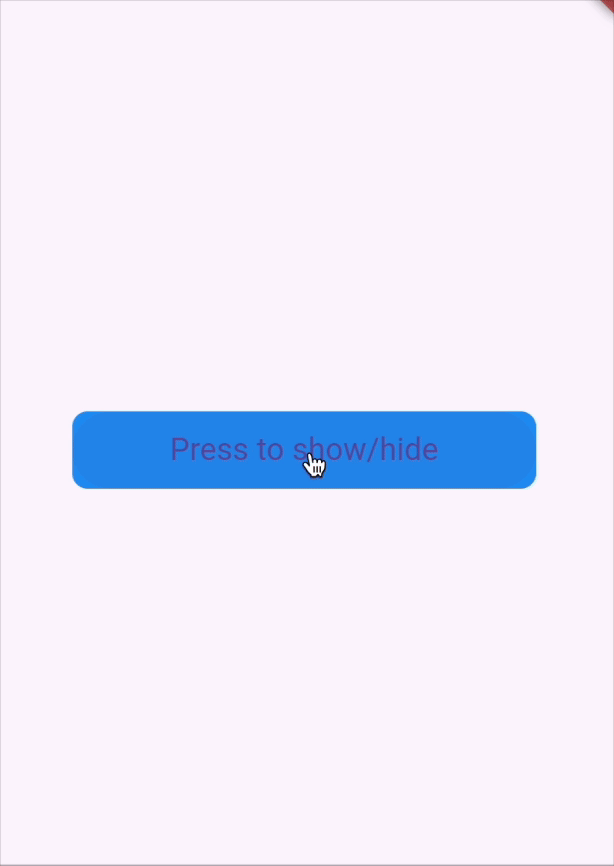

可以看到,在点击屏幕中间的按键之后, overlayChildBuilder 内的「提示文本」可以随意在屏幕任意位置出现和隐藏,也就是:

  • 「提示文本」的布局和绘制不受页面 Container 的布局约束,因为它是被加入到 Overlay 到“独立图层”
  • 「提示文本」的样式继承了 DefaultTextStyle 往下共享的样式,所以它的状况又可以和当前页面渲染树同步。

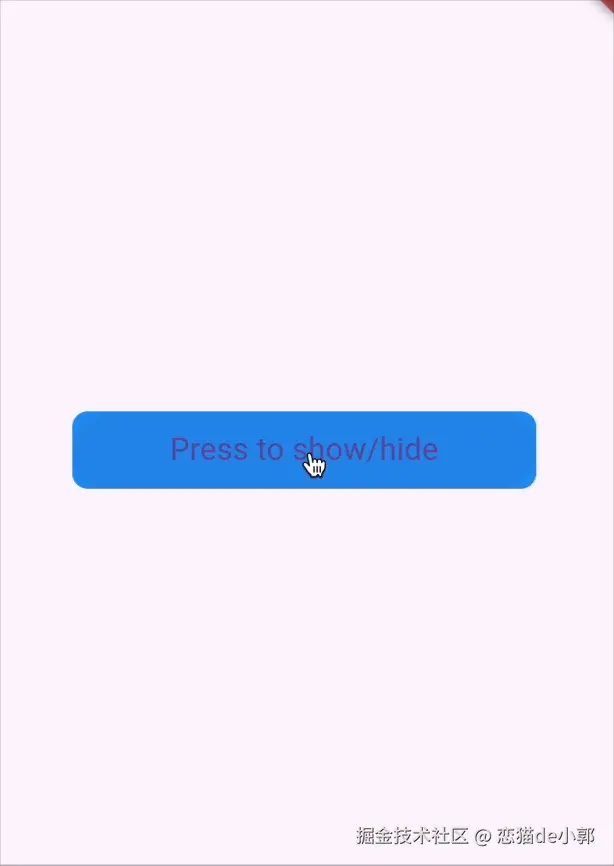

再举个例子,比如在 OverlayPortal 显示 「提示文本」 文本的时候,我们关掉页面,此时因为 OverlayPortal 和页面是相关联的,所以它会被“直接销毁”,这也是它页面自限性的体现:

那到这里,有没有觉得「很神奇」, OverlayPortal 是如何做到状态和父级相关联,但是在图层结构上又相互独立的呢?

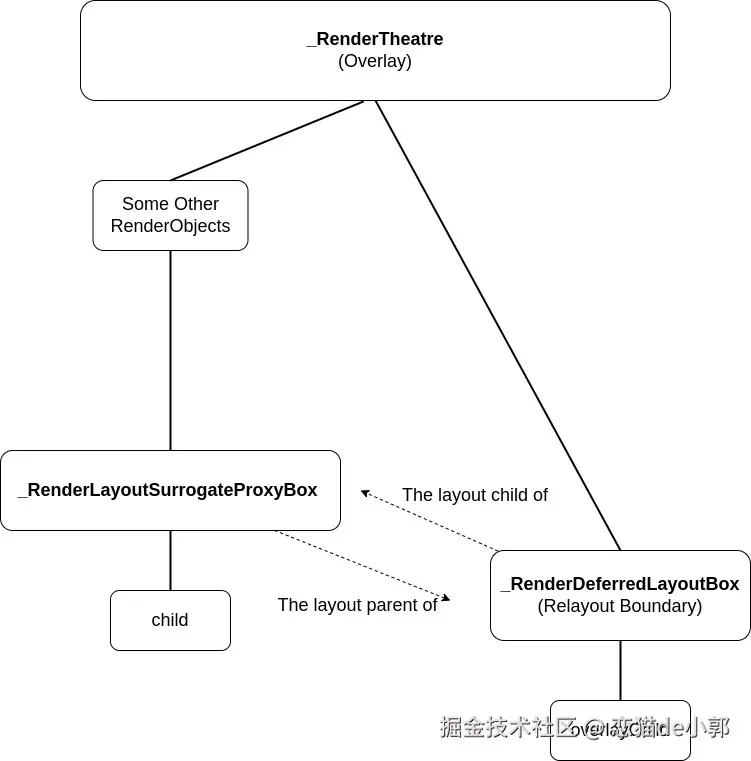

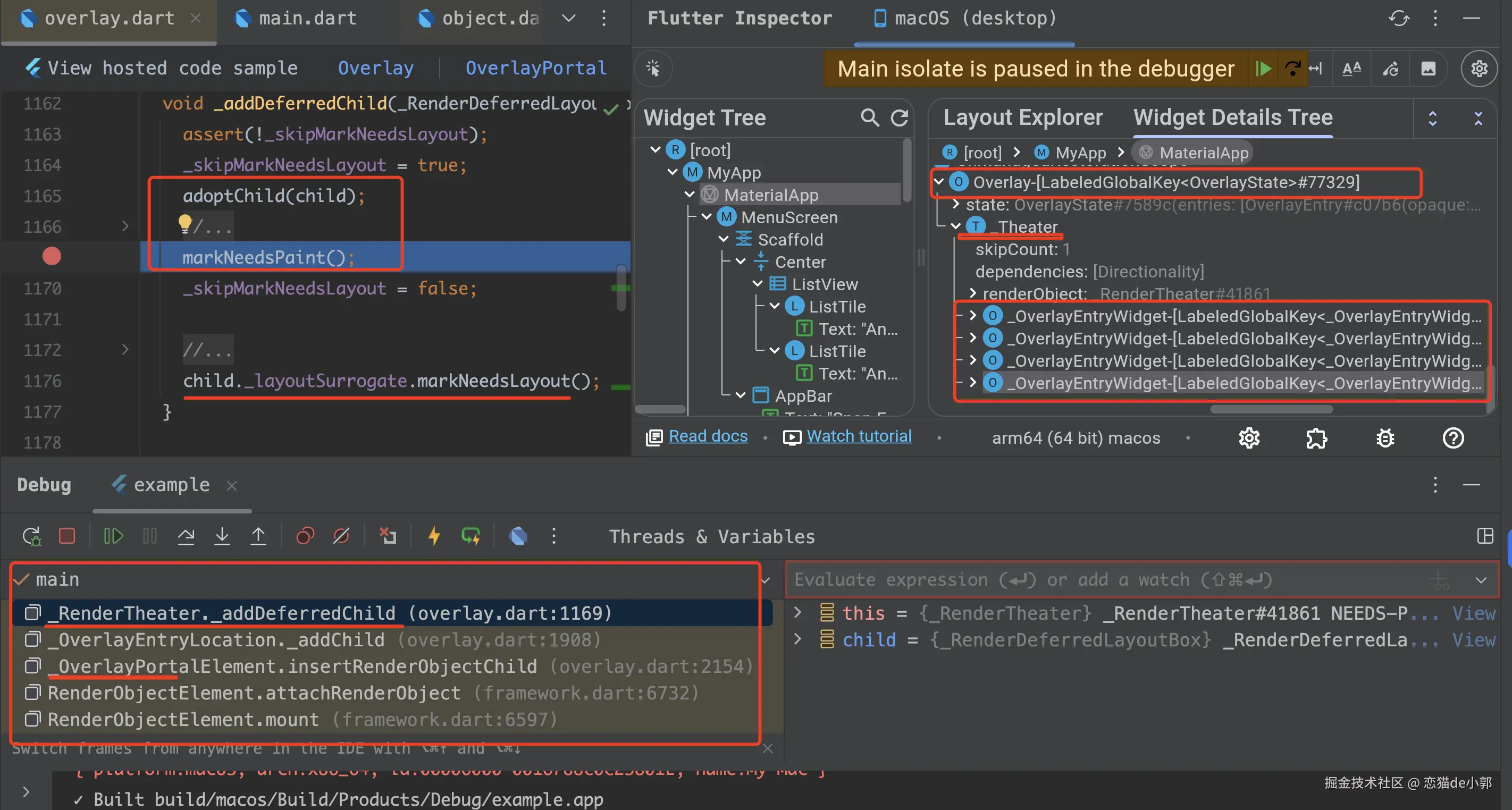

简单来说就是这样一张图,它通过 _RenderLayoutSurrogateProxyBox 存在页面 tree 里面,但是又通过 _RenderDeferredLayoutBox “布局和绘制” 在全局的 OverLay 里:

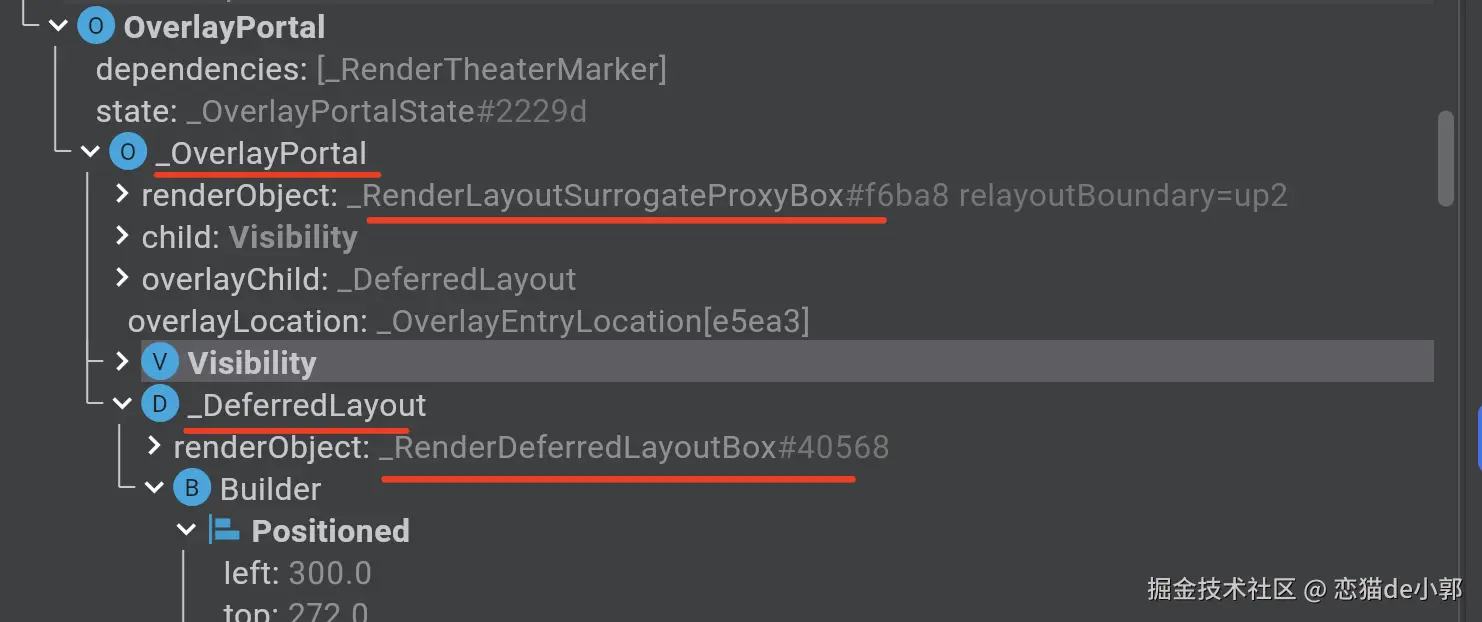

就是一个 OverlayPortal 内部都有这两个实现对象:

  • 每个页面的 OverlayEntry 都有持有一个 LinkedList<_OverlayEntryLocation> _sortedTheaterSiblings 的列表

  • 每个有 OverlayPortal 显示就会有一个 _OverlayEntryLocation ,它相当于是一个 slotOverlayPortal#overlayChildBuilder 相当于是向当前页面的 OverlayEntry_sortedTheaterSiblings 添加了一个 _OverlayEntryLocation

  • 最后这个 slot 会通过如 _theater._addDeferredChild(child); 触发布局更新

再稍微捋一捋,大概就是: OverlayPortal#overlayChildBuilder 的最终布局和绘制,其实都是通过 Overlay 的内部统一的 _Theater(剧院)完成,所以它在这个层面上其实和 OverlayEntry 相似,只是 Overlay 是通过 slot 等方式 “间接” 参与,本身它还是存在于页面的 tree 下面

而从层级上来说:

  • 在 Overlay 中, OverlayPortal 通常位于最靠近它的 OverlayEntry(一般就是页面 Route) 之后,并在下一个 OverlayEntry 之前,所以它可以存在于当前页面任意位置,又不会遮挡到下一个页面

  • OverlayEntry 具有多个关联的 OverlayPortal 时,它们之间的绘制顺序是调用 verlayPortalController.show 的顺序

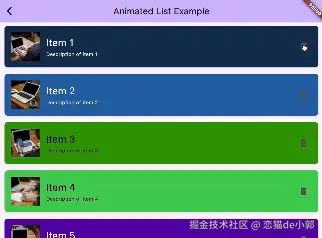

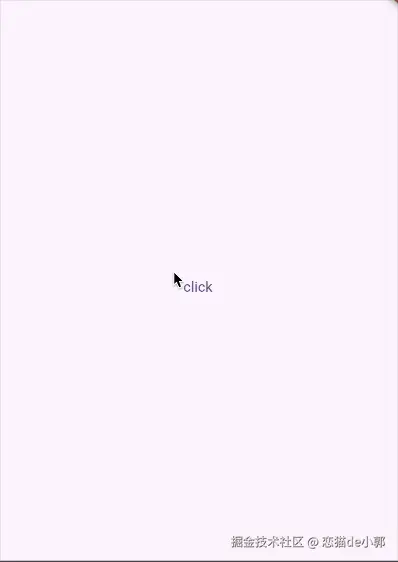

所以可以看到, OverlayPortal 主要是为我们补充了「页面内全局图层」的场景,因为它可以做到状态和父级相关联,但是在图层结构上又相互独立 ,适当使用 OverlayPortal 替代 OverlayEntry ,可以让我们更灵活搭配各种页面内的渲染场景,比如图层,指引,甚至通过局部图层来实现切换动画:

当然,这个动画怎么实现,那就是另外一个故事了: 《Shader 实现酷炫的粒子动画》
