RecycerView 有效曝光埋点实现方案

743 阅读5分钟

背景

最近面试被问到一个实景问题:RecyclerView 如何实现曝光埋点?
我:很久之前做过,大体是监听滑动和 View 的显示比例然后上报。
面试官:在 bindViewHolder 中监听上报。
我:(内心)bindViewHolder 不太可行吧,没法进行有效曝光条件判断啊,但没试过不敢造次。🐶
面试后复盘,觉得这个问题是一个很常见的场景,应该总结一下,顺便验证下面试官的思路。于是就有了这篇文章。

分析

Q1: 什么是 RecyclerView 曝光埋点

用户滑动列表,列表中的数据显示出来,并能被用户看到,即为曝光。

Q2: 什么是有效曝光

用户滑动列表,列表中的数据除了能被用户看到,还需要满足一定条件(如显示区域 > 50% & 曝光时间 > 1.5s),即为有效曝光。有效曝光判断可以过滤用户快速滑动的场景。

方案

赶时间,直接看“监听滑动,将满足条件的 ItemView 进行曝光埋点”部分或完整代码

bindViewHolder

我理解,面试官提到 bindViewHolder 监听,意思应该是监听 ItemView 的 attach 与 detach。
结论:无法实现曝光及有效曝光埋点。
主要有以下两个问题:

  1. 如果 recyclerView 被遮挡,attch 仍会触发。
  2. 只要 ItemView 进入到显示区域(1像素也可)即会触发 attch,无法保证 ItemView 被用户看到。

代码实现:

recyclerView.addOnChildAttachStateChangeListener(object : RecyclerView.OnChildAttachStateChangeListener{
    override fun onChildViewAttachedToWindow(view: View) {
        "onChildViewAttachedToWindow -> ${recyclerView.findContainingViewHolder(view)?.adapterPosition}".toLog()
    }

    override fun onChildViewDetachedFromWindow(view: View) {
        "onChildViewDetachedFromWindow -> ${recyclerView.findContainingViewHolder(view)?.adapterPosition}".toLog()
    }
} )
  • 问题一:recyclerView 被遮挡 效果:

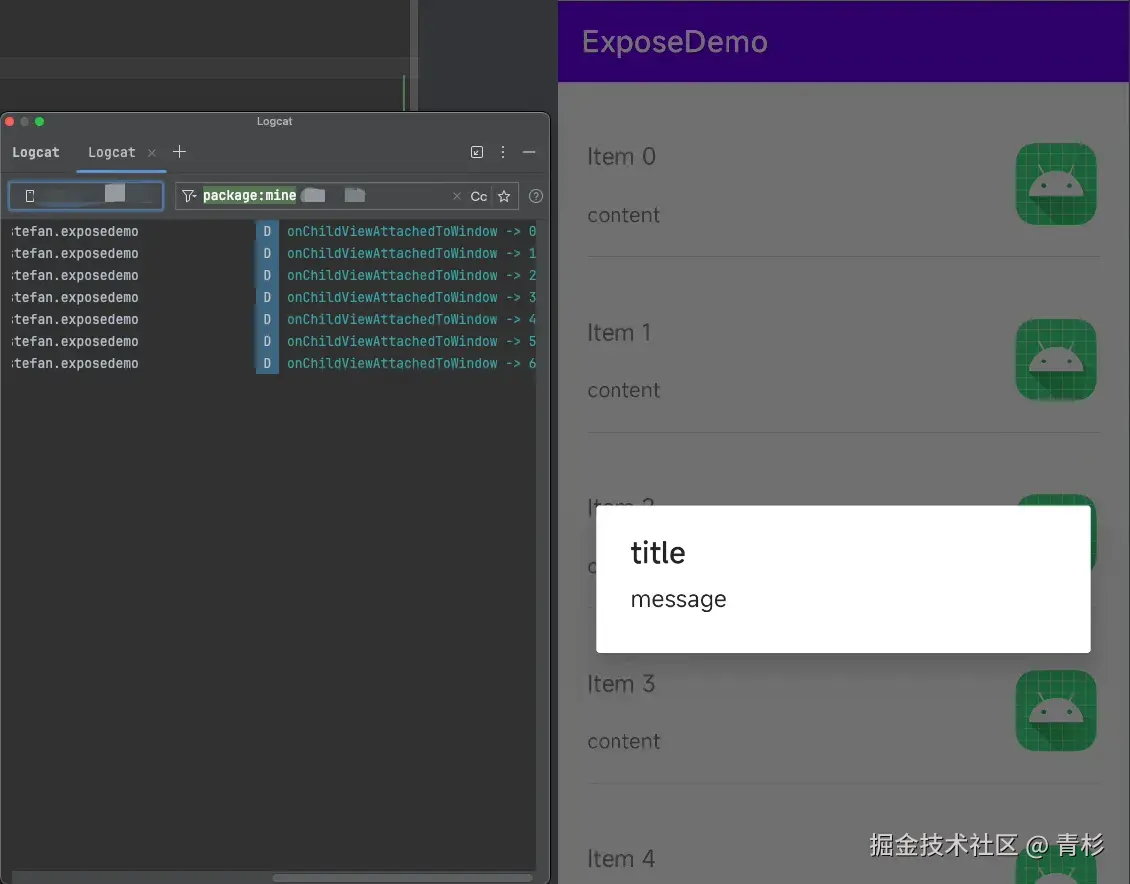

在 recycerView 被遮挡时,仍触发 attch recyclerView被遮挡1.webp

  • 问题二:无法保证 ItemView 被用户看到 效果:

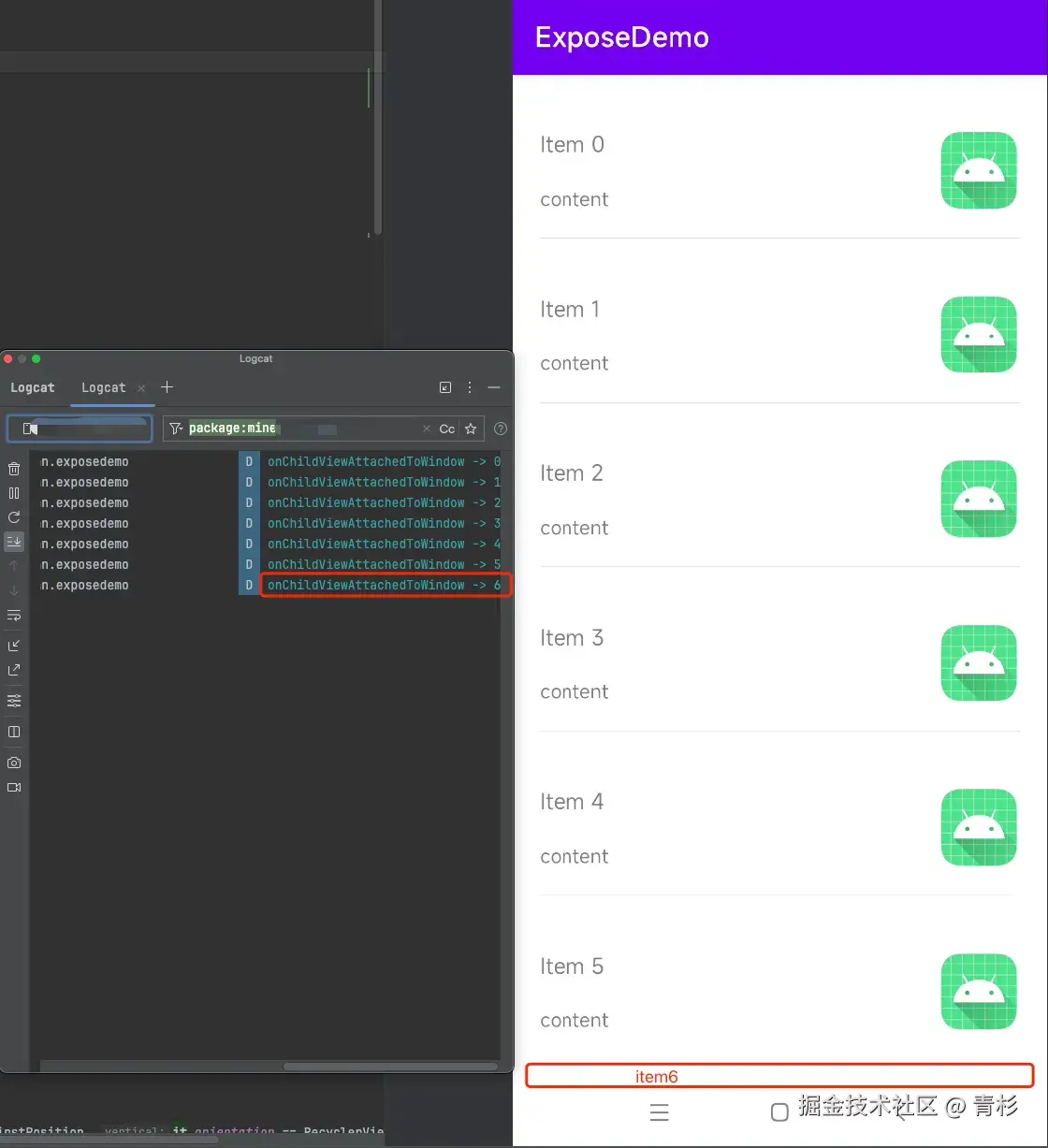

第六个数据项还未被用户看到,但已触发 attch 未显示仍attach.webp

监听滑动 & 计算 View 显示比例

监听 attach 和 detach 无法保证用户是否真正看到。所以再来试下滑动监听方式。
思路:监听 onScrollListener,滑动时判断是否显示来实现曝光监听。
通过监听滑动又可细分两种方式:

  1. 监听滑动,然后获取显示的第一个 ItemView 与 显示的最后一个 ItemView,然后拿到这个区间的 ItemView(即真正显示的 ItemView)将其上报。
  2. 监听滑动,然后获取显示的第一个 ItemView 与 显示的最后一个 ItemView,判断其显示区域比例和显示时长,将满足条件的 ItemView 进行上报。

下面来分别看下这两个细分方案:

监听滑动,将区间 ItemView 进行曝光埋点

结论:这种方式可以实现曝光埋点,但也有两个问题:

  1. 如果 recyclerView 被遮挡,仍会触发判断。
  2. 无法判断显示时长(即无法实现有效曝光),且重复数据过多

代码实现:

代码节选自 曝光埋点方案:recyclerView中的item曝光逻辑实现

int[] range = new int[2];
mRecyclerView.addOnScrollListener(new RecyclerView.OnScrollListener() {
    @Override
    public void onScrolled(RecyclerView recyclerView, int dx, int dy) {
        super.onScrolled(recyclerView, dx, dy);
        manager = (LinearLayoutManager)recyclerView.getLayoutManager();
        range[0] = manager.findFirstVisibleItemPosition();
        range[1] = manager.findLastVisibleItemPosition();
        for (int i = range[0]; i <= range[1]; i++) {
            View view = manager.findViewByPosition(i);
            setCallbackForLogicVisibleView(view, i, orientation);
        }
    }

});

private void setCallbackForLogicVisibleView(View view, int position, int orientation) {
    if (view == null || view.getVisibility() != View.VISIBLE ||
            !view.isShown() || !view.getGlobalVisibleRect(new Rect())) {
        return;
    }
    Rect rect = new Rect();
    boolean cover = view.getGlobalVisibleRect(rect);
    //item逻辑上可见:可见且可见高度(宽度)>view高度(宽度)50%才行
    boolean visibleHeightEnough = orientation == OrientationHelper.VERTICAL && rect.height() > view.getMeasuredHeight() / 2;
    boolean visibleWidthEnough = orientation == OrientationHelper.HORIZONTAL && rect.width() > view.getMeasuredWidth() / 2;
    boolean isItemViewVisibleInLogic = visibleHeightEnough || visibleWidthEnough;
    // 回调触发曝光埋点
    if (cover && mIsRecyclerViewVisibleInLogic && isItemViewVisibleInLogic) {
        mItemOnExposeListener.onItemViewVisible(true, position);
    }else {
        mItemOnExposeListener.onItemViewVisible(false, position);
    }
}
  • 问题一:recyclerView 被遮挡 效果:

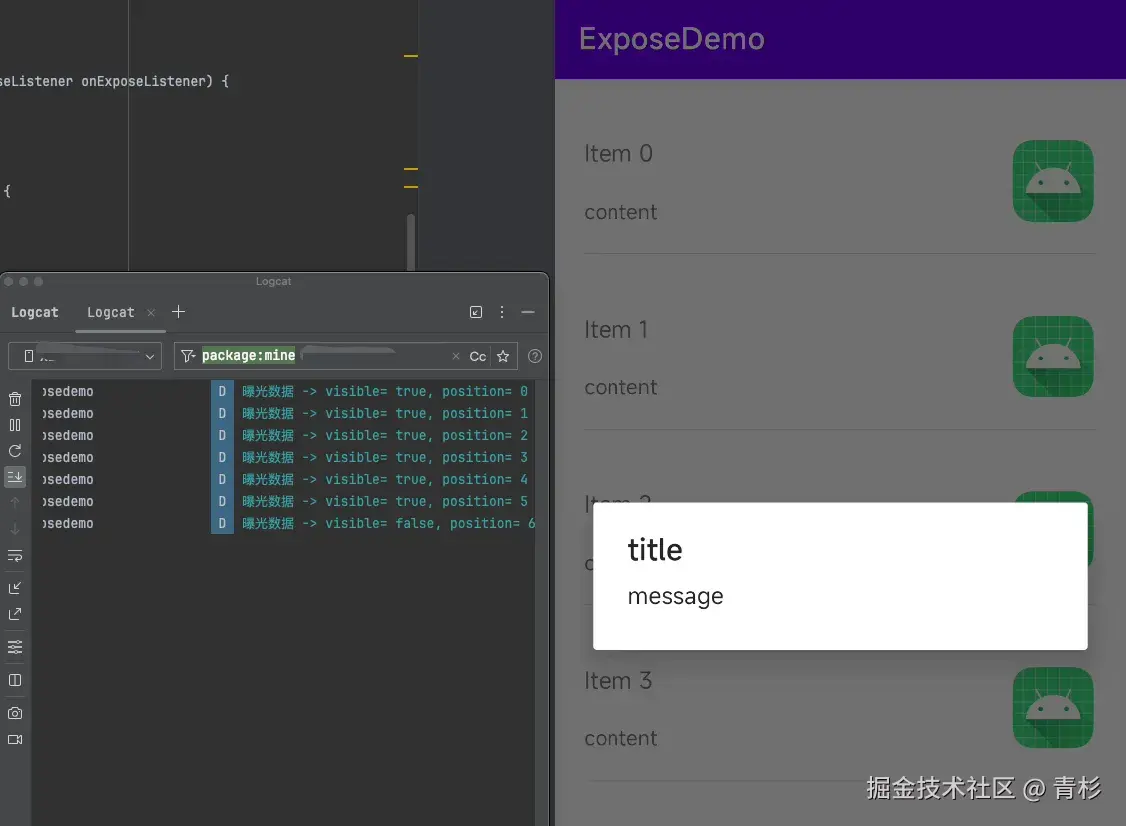

在recyclerView 被遮挡,仍会触发判断 recyclerView被遮挡2.webp

  • 问题二:无法判断时长,且重复数据多 效果:

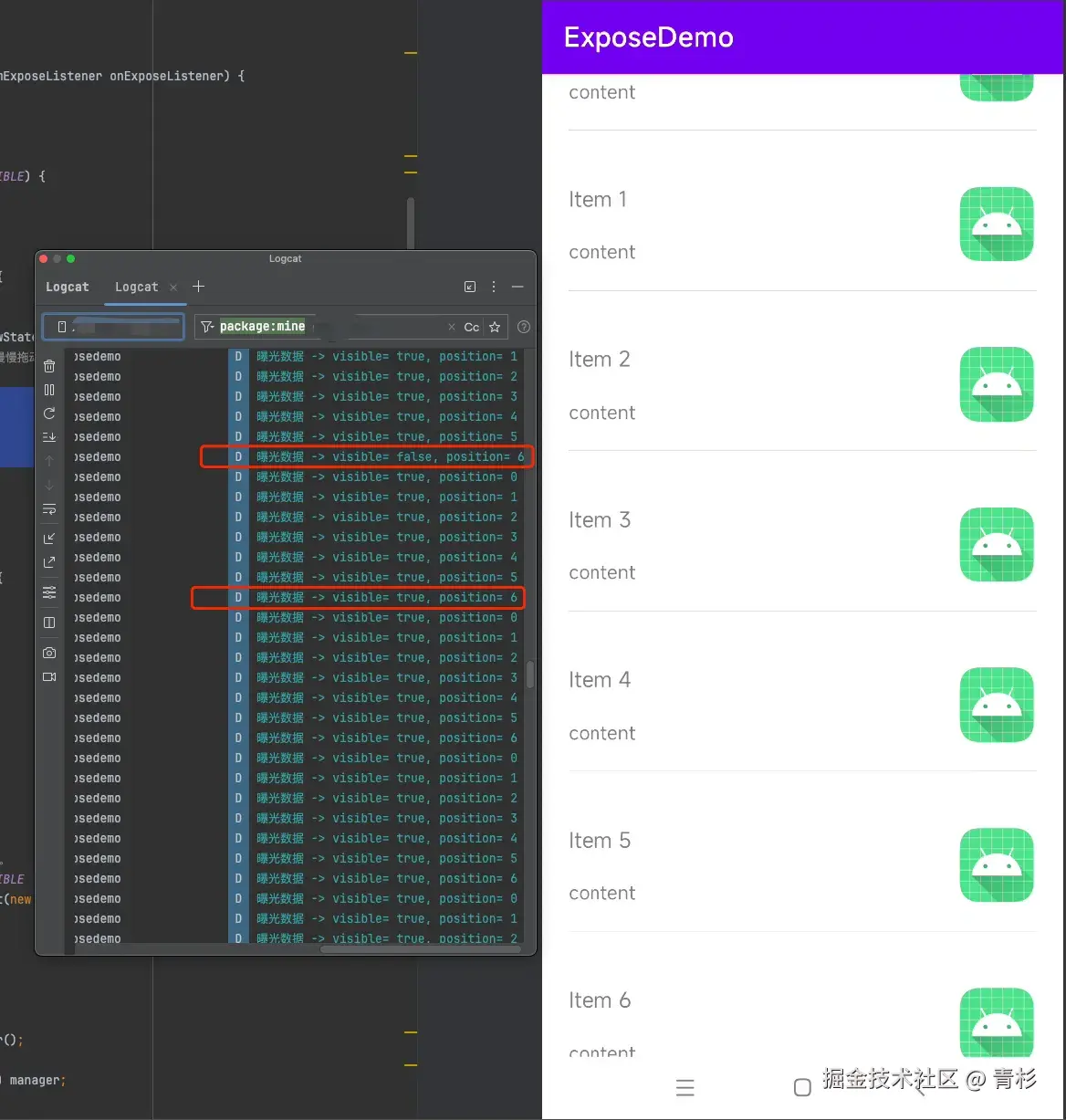

由于是区间,所以快速滑动也会触发上报。 区间判断.webp

监听滑动,将满足条件的 ItemView 进行曝光埋点

该方案是基于上面区间方案,进行优化。解决了两个:

  1. recyclerView 被遮挡时不触发埋点
  2. 实现显示区域比例+时长的有效曝光
  3. 【尽量】避免重复数据

实现思路:

  • 通过监听 viewTreeObserver#addOnWindowFocusChangeListener() 判断是否被遮挡
  • 滑动时通过判断滑动方向+显示区域比例,自行实现 attach 与 detach
  • 通过自行实现 attach 与 detach,即可实现显示时长的判断,将满足条件的 ItemView 进行收集
  • 在滑动结束时将收集的 ItemView 与显示的 ItemView 进行曝光埋点

核心代码实现:

//首屏数据,直接上报
recyclerView.viewTreeObserver.apply {
    addOnWindowFocusChangeListener {
        if (!it) return@addOnWindowFocusChangeListener
        recyclerView.layoutManager?.let { layoutManager ->
            val isVertical = layoutManager.canScrollVertically()
            for (i in 0 until recyclerView.childCount) {
                val view = recyclerView[i]
                if (checkExposeView(view, isVertical)) {
                    set.add(ExposeData(view, i))
                }
            }
            notifyExposeListener()
        }
    }
}
//滑动监听
recyclerView.addOnScrollListener(object : RecyclerView.OnScrollListener() {

    override fun onScrollStateChanged(recyclerView: RecyclerView, newState: Int) {
        super.onScrollStateChanged(recyclerView, newState)
        when (newState) {
            RecyclerView.SCROLL_STATE_IDLE -> {
                set.addAll(cacheViewWithExposeTimeMap.keys.map {
                    ExposeData(it, recyclerView.getChildAdapterPosition(it))
                })
                cacheViewWithExposeTimeMap.clear()
                cachePositionWithViewMap.clear()
                notifyExposeListener()
            }
        }
    }

    override fun onScrolled(recyclerView: RecyclerView, dx: Int, dy: Int) {
        super.onScrolled(recyclerView, dx, dy)
        recyclerView.layoutManager?.let {
            when (it::class) {
                LinearLayoutManager::class -> {
                    it as LinearLayoutManager
                    val firstPosition = it.findFirstVisibleItemPosition()
                    val lastPosition = it.findLastVisibleItemPosition()
                    //判断滑动方向,并将满足条件的 ItemView 进行收集
                    if (dy > 0 || dx > 0) {
                        markLinearLayoutExpose(recyclerView, lastPosition, firstPosition, it.orientation == RecyclerView.VERTICAL)
                    } else {
                        markLinearLayoutExpose(recyclerView, firstPosition, lastPosition, it.orientation == RecyclerView.VERTICAL)
                    }
                }
                else -> return
            }
        }
    }
})

效果:

  • recyclerView 被遮挡

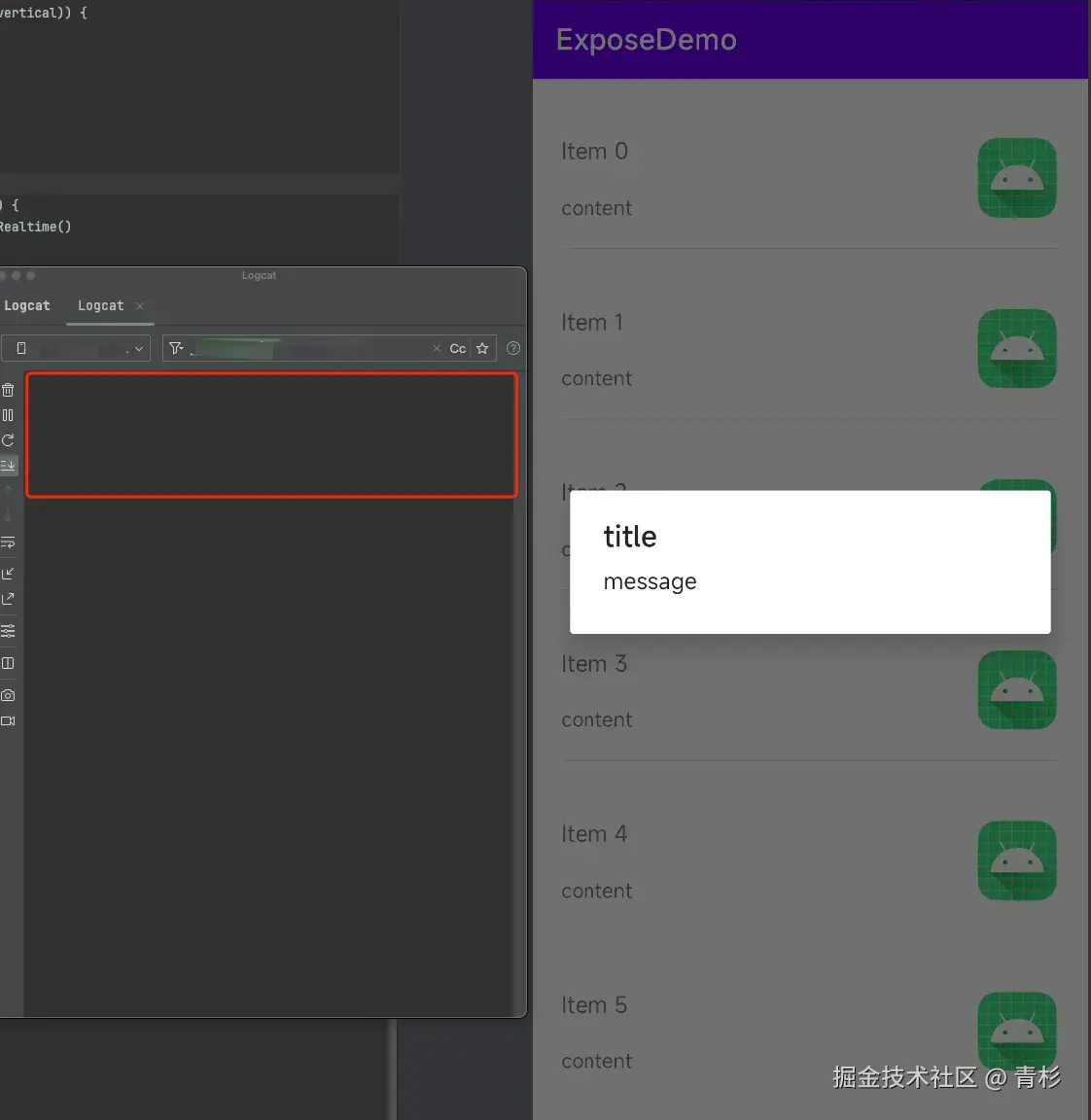

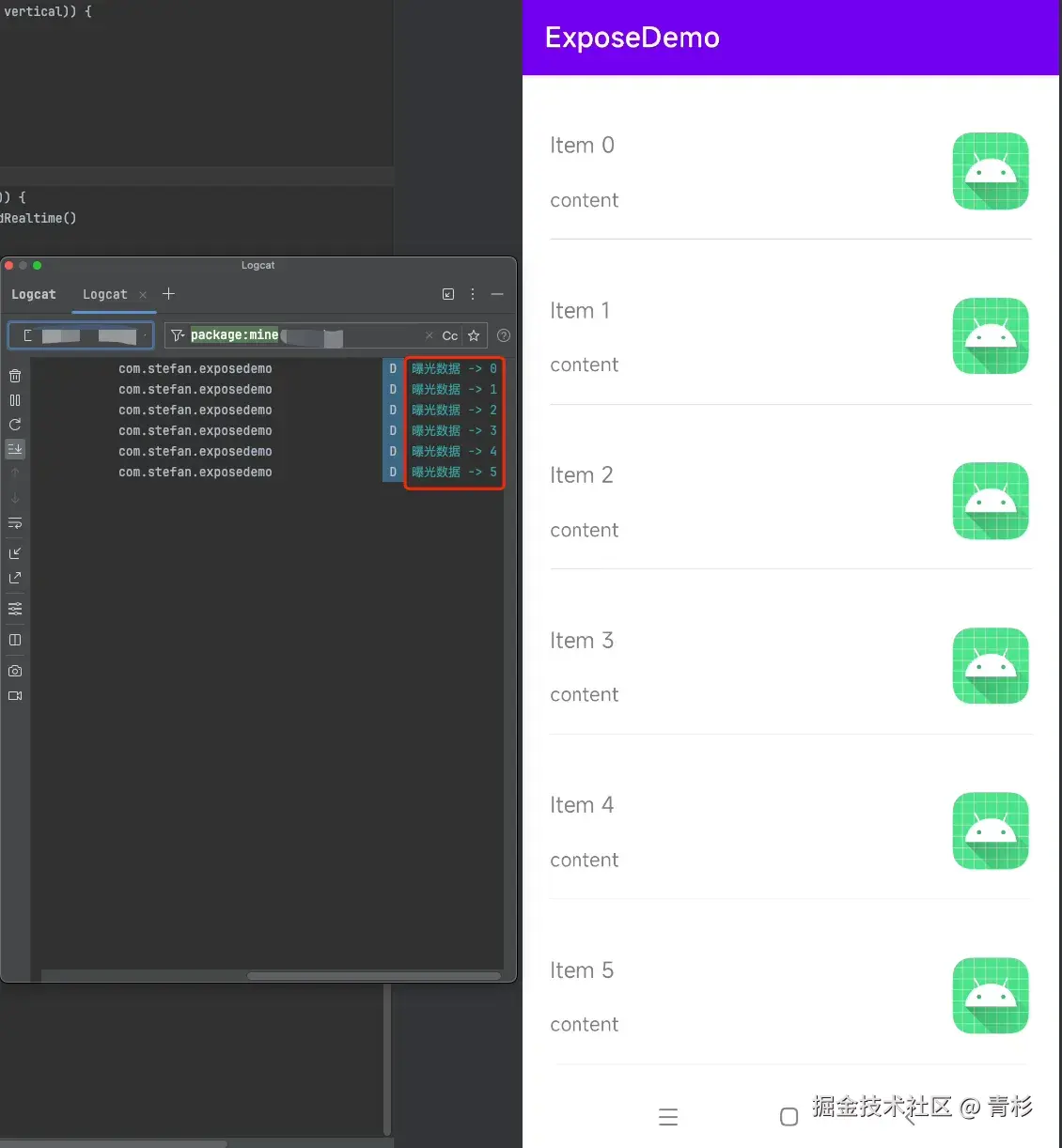

被遮挡时未触发 recyclerView被遮挡3.webp 不遮挡时,将首屏数据上报 recyclerView首屏数据.webp

  • 满足条件(显示区域 >= 50% & 曝光时间 >= 1.5s)

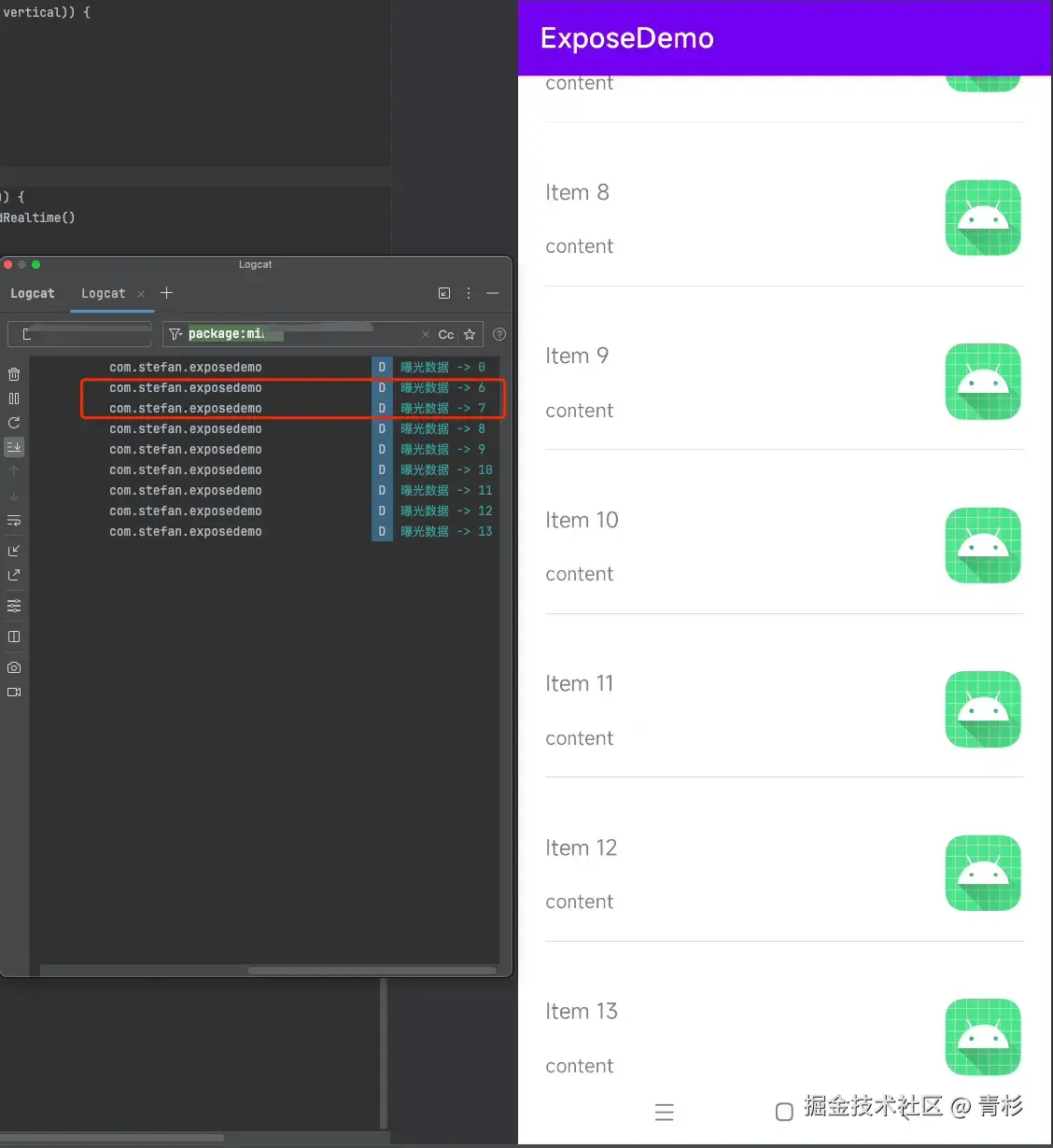

向上滑动,Item6 与 Item7 满足条件,则收集。滑动结束后,将收集的满足条件的 ItemView + 正在显示的 ItemView 进行曝光埋点 满足条件ItemView.webp

缺点

虽然进行了优化,但仍不可避免的出现重复数据的情况,相较于“区间曝光”要少很多。
触发场景:在界面上下小幅度滑动,会导致第一个和最后一个 ItemView 被计算进入。

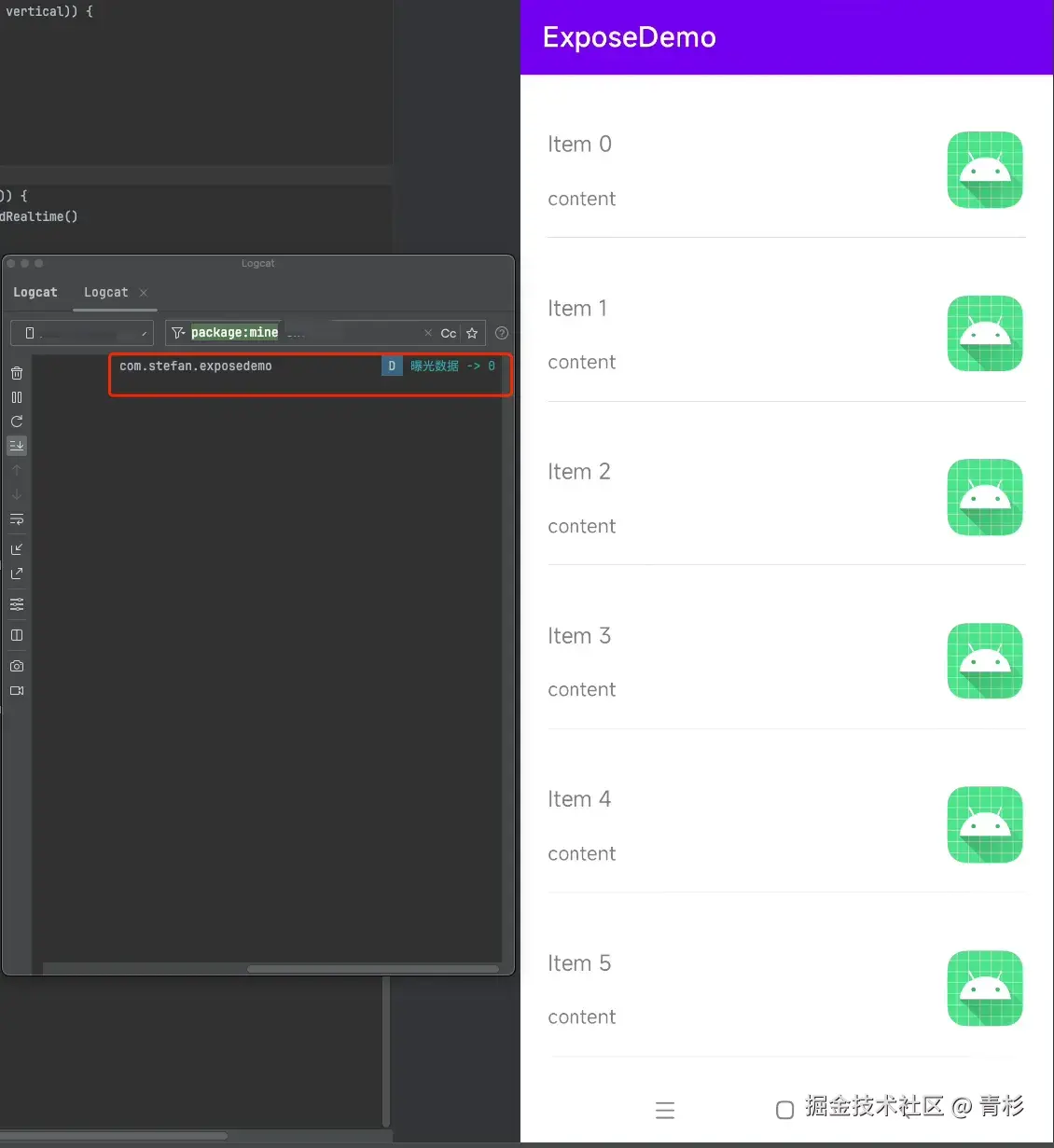

效果: 上下来回滑动.webp

完整代码

RecycerViewExposeDemo
