前言
chaosblade-exec-jvm是基于jvm-sandbox开发的，本章先分析一下jvm-sandbox。
jvm-sandbox理解为一个javaagent框架，基于它可以快速开发javaagent程序。
和之前聊过的Sermant差不多，只是Sermant内置了很多服务治理插件，而sandbox只有框架。
本章主要分析：
1）Agent挂载与sandbox卸载；
2）sandbox类加载结构；
3）模块生命周期；
4）sandbox增强后的运行时逻辑；
注：
1）基于1.3.3版本；
2）忽略重置reset、刷新flush、单模块卸载unload等边缘逻辑；
3）本文主要分析sandbox运行时agentmain挂载，sandbox也支持启动premain挂载，逻辑类似；
一、使用案例
pom
pom通过provided引入sandbox-api，其中包含sandbox和servlet的api。
<dependencies>
<dependency>
<groupId>com.alibaba.jvm.sandbox</groupId>
<artifactId>sandbox-api</artifactId>
<scope>provided</scope>
</dependency>
</dependencies>
Module
创建一个Module实现类，通过Information注解设置模块id，暴露3个http端点：
1）create：创建实验；
2）destroy：销毁实验；
3）list：查看所有正在执行的实验，返回内存map；
@Information(id = "mychaos")
public class MyChaosModule implements Module {
private final Map<String, String> cache = new ConcurrentHashMap<String, String>();
@Command("/create")
public void create(HttpServletRequest req,
HttpServletResponse resp,
Map<String, String> param, // parameterMap的value数组用逗号分割
String queryString, // javax.servlet.http.HttpServletRequest.getQueryString
PrintWriter printWriter// javax.servlet.ServletResponse.getWriter
) {
// ...
}
@Command("/destroy")
public void destroy(HttpServletRequest req, HttpServletResponse resp, Map<String, String> param, PrintWriter printWriter) {
// ...
}
@Command("/list")
public void list(PrintWriter printWriter) {
printWriter.println(cache);
}
}
Module通过SPI方式发现，在META-INF/services/com.alibaba.jvm.sandbox.api.Module中写入Module完全限定类名。
功能1：创建混沌实验
1）根据className和methodName，创建Filter，用于过滤需要增强的class和method；
2）根据exp实验类型，创建EventListener，用于在增强点执行增强逻辑；
3）调用sandbox-api提供的ModuleEventWatcher，注册增强点监听，最后传入监听点（BEFORE-方法调用前、RETURN-方法执行后、THROWS-方法异常后），返回watchId
4）将watchId缓存，用于后续销毁实验；

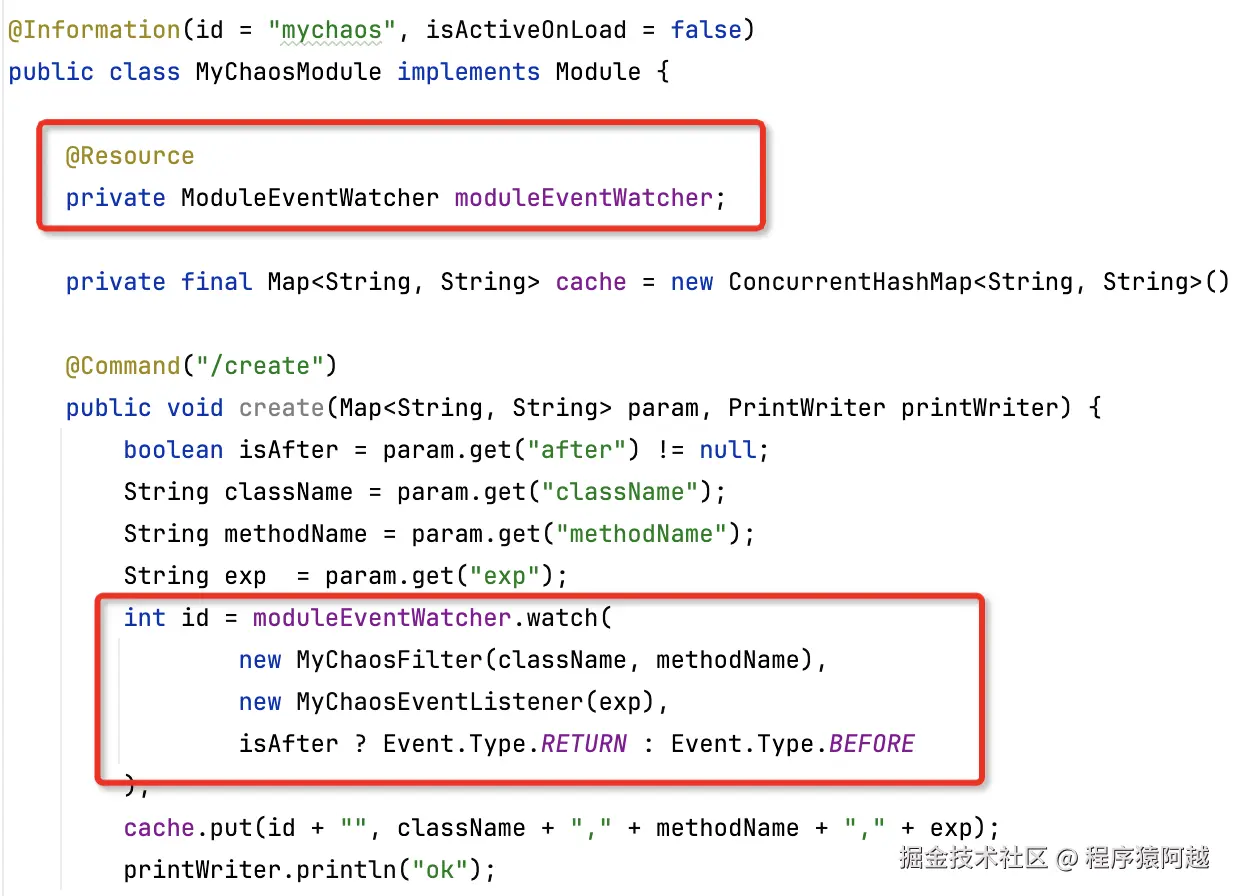

private final Map<String, String> cache = new ConcurrentHashMap<String, String>();
@Resource
private ModuleEventWatcher moduleEventWatcher;
@Command("/create")
public void create(Map<String, String> param, PrintWriter printWriter) {
boolean isAfter = param.get("after") != null;
String className = param.get("className");
String methodName = param.get("methodName");
String exp = param.get("exp");
int id = moduleEventWatcher.watch(
new MyChaosFilter(className, methodName),
new MyChaosEventListener(exp),
isAfter ? Event.Type.RETURN : Event.Type.BEFORE
);
cache.put(id + "", className + "," + methodName + "," + exp);
printWriter.println("ok");
}
Filter精确匹配class和method。
public class MyChaosFilter implements Filter {
private final String className;
private final String methodName;
public MyChaosFilter(String className, String methodName) {
this.className = className;
this.methodName = methodName;
}
@Override
public boolean doClassFilter(int access, String javaClassName, String superClassTypeJavaClassName, String[] interfaceTypeJavaClassNameArray, String[] annotationTypeJavaClassNameArray) {
return javaClassName.equals(className);
}
@Override
public boolean doMethodFilter(int access, String javaMethodName, String[] parameterTypeJavaClassNameArray, String[] throwsTypeJavaClassNameArray, String[] annotationTypeJavaClassNameArray) {
return javaMethodName.equals(methodName);
}
}
EventListener#onEvent：当到达增强点触发，这里支持延迟和异常两种实验。通过抛出ProcessControlException异常，可以控制用户代码执行逻辑，比如抛出自定义异常或立即返回指定对象。
注：入参Event可以根据增强点转换为BeforeEvent/ThrowsEvent等，以获取更多信息。
public class MyChaosEventListener implements EventListener {
private final String exp;
public MyChaosEventListener(String exp) {
this.exp = exp;
}
@Override
public void onEvent(Event event) throws Throwable {
if ("delay".equals(exp)) {
Thread.sleep(5000);
} else if ("throw".equals(exp)) {
ProcessControlException.throwThrowsImmediately(new RuntimeException("chaos"));
}
}
}
功能2：销毁混沌实验

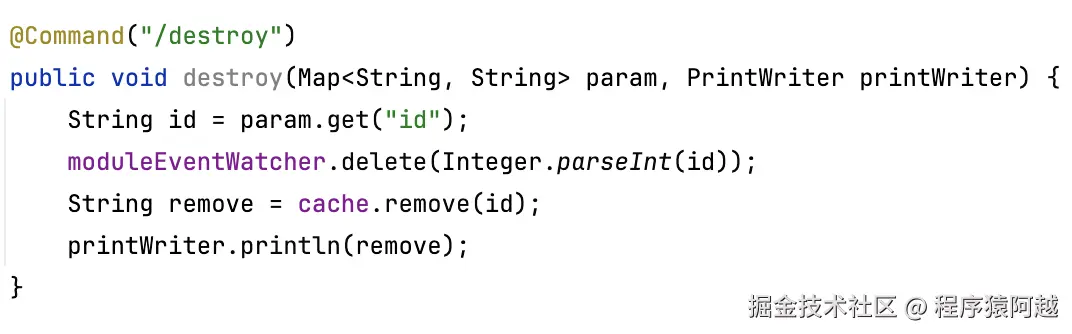

销毁实验，调用ModuleEventWatcher#delete传入watchId，清理缓存。
@Command("/destroy")
public void destroy(HttpServletRequest req, HttpServletResponse resp, Map<String, String> param, PrintWriter printWriter) {
String id = param.get("id");
moduleEventWatcher.delete(Integer.parseInt(id));
String remove = cache.remove(id);
printWriter.println(remove);
}
构建打包

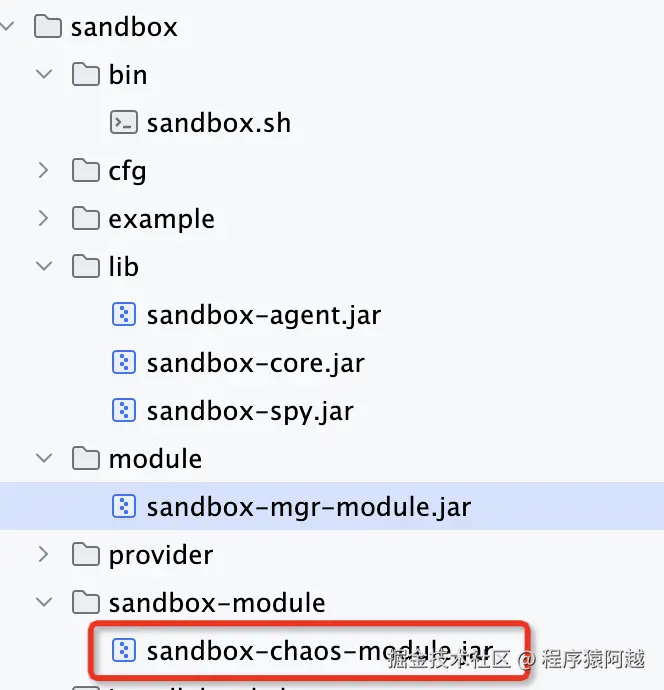

将chaos模块放入sandbox-module路径下。
注：也可以放在家目录的.sandbox-module下，这些module属于用户模块。而sandbox内置的模块都在module目录下，称为系统模块。
验证
sandbox.sh封装了所有对sandbox的操作。

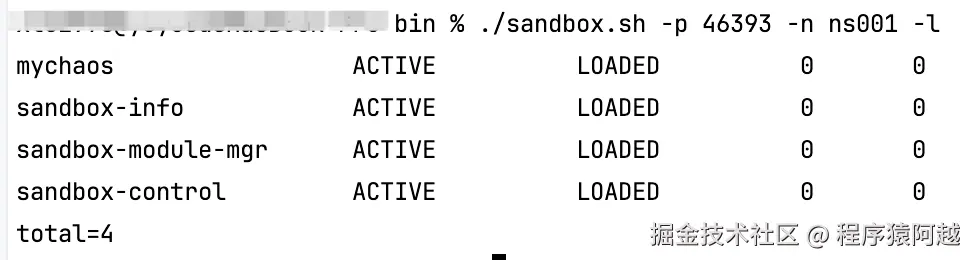

-p指定进程号，-n指定命名空间，-l查询模块列表。

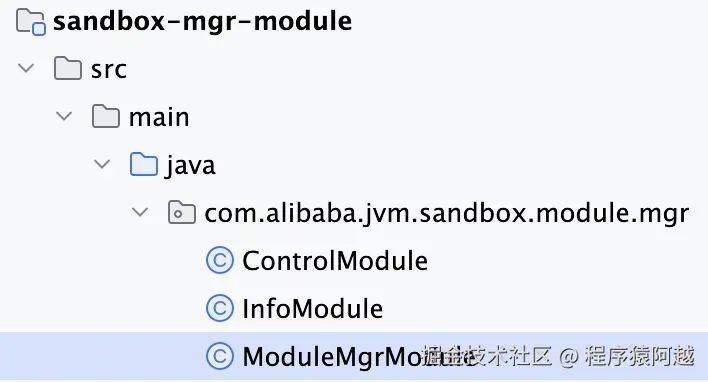

sandbox内置3个系统模块，提供模块管理功能，比如查询模块列表就是由sandbox-module-mgr提供。

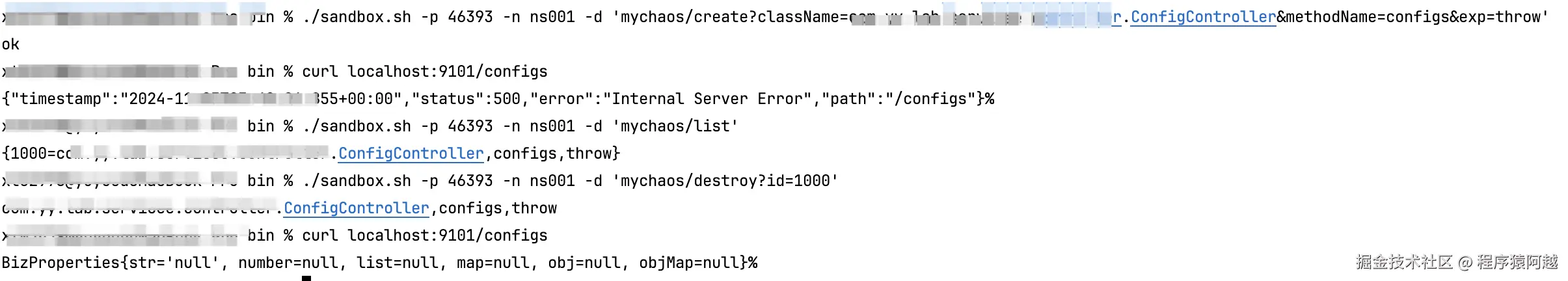

-d指定 {模块}/{端点}?{参数} ，执行创建实验、查询实验、销毁实验。
注：/configs端点是业务代码，这里通过自定义module实现异常注入。

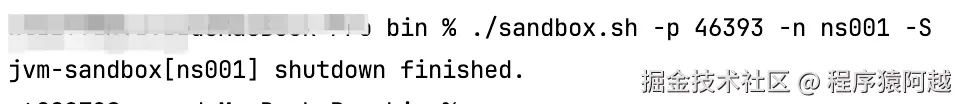

最后通过-S卸载sandbox。
二、Agent挂载
1、挂载主流程

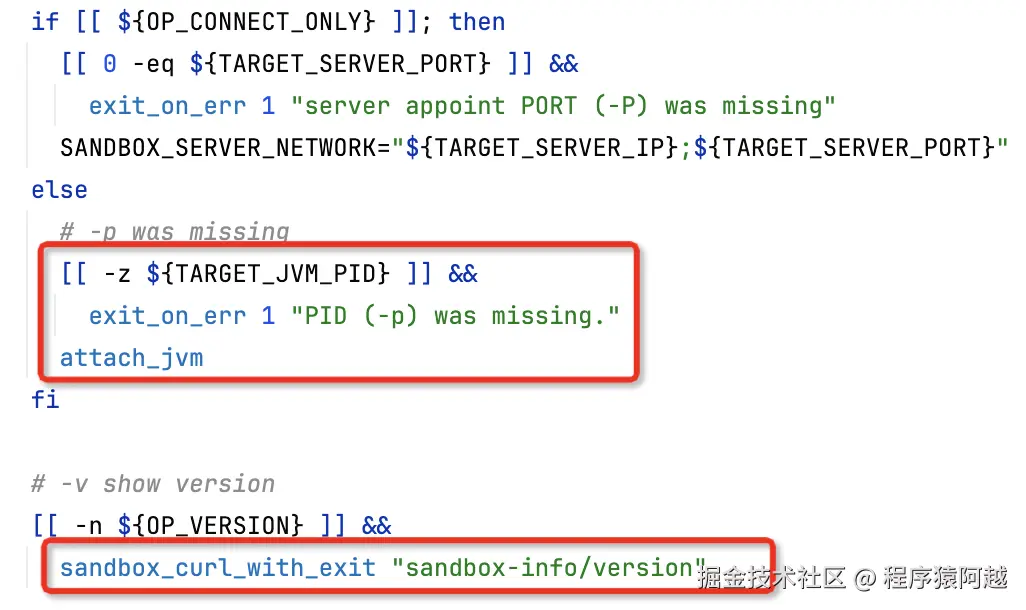

一般通过sandbox.sh脚本执行sandbox指令，sandbox.sh分两步走：

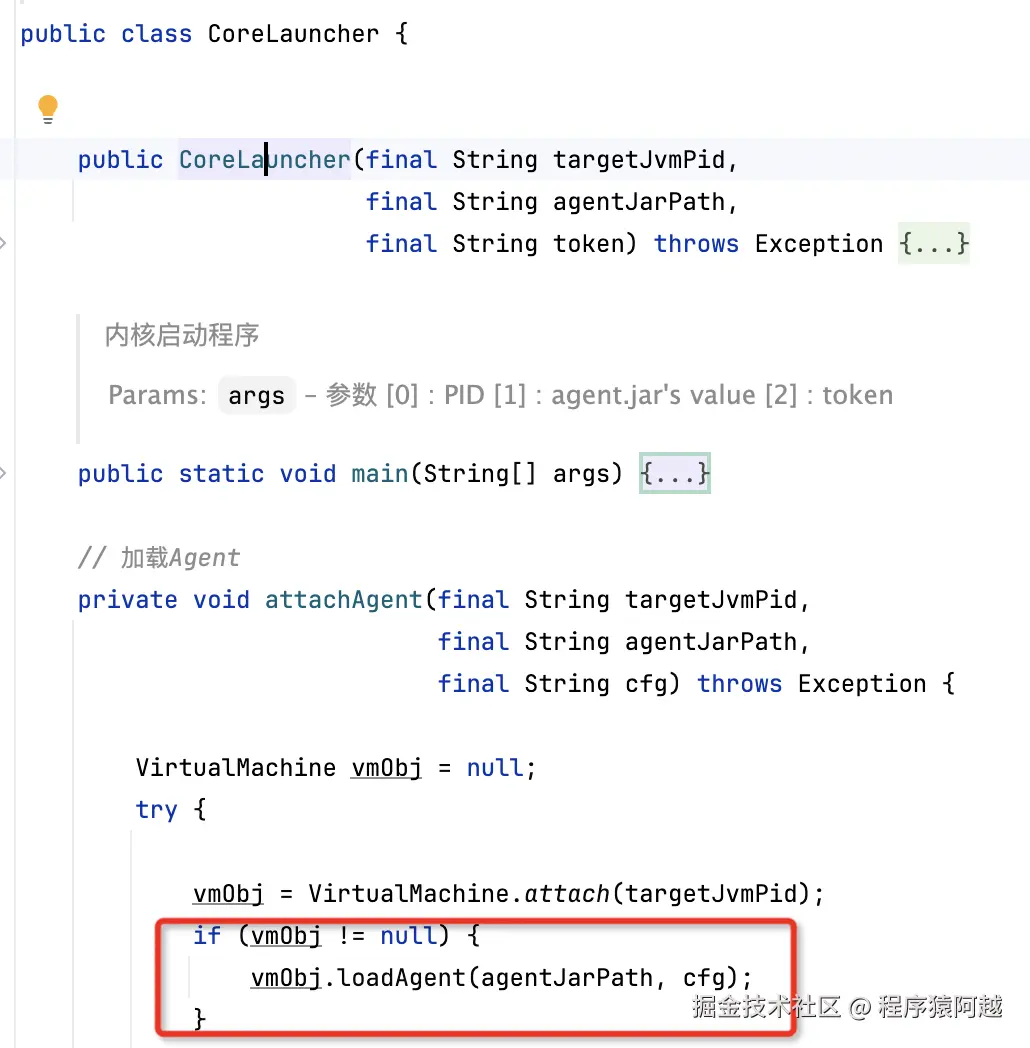

1）一阶段：调用sandbox-core.jar的CoreLauncher，根据pid挂载agent，触发agent的agentmain。
2）二阶段：一阶段会开启一个httpserver，这里调用对应http端点执行实际命令，如-v会调用sandbox-info/version端点（由sandbox-module-mgr模块提供）；
注意，无论执行什么实际命令，只要非CONNECT_ONLY（通过-C开启，指定已经挂载的sandbox的ip和port），都需要走一次挂载逻辑。

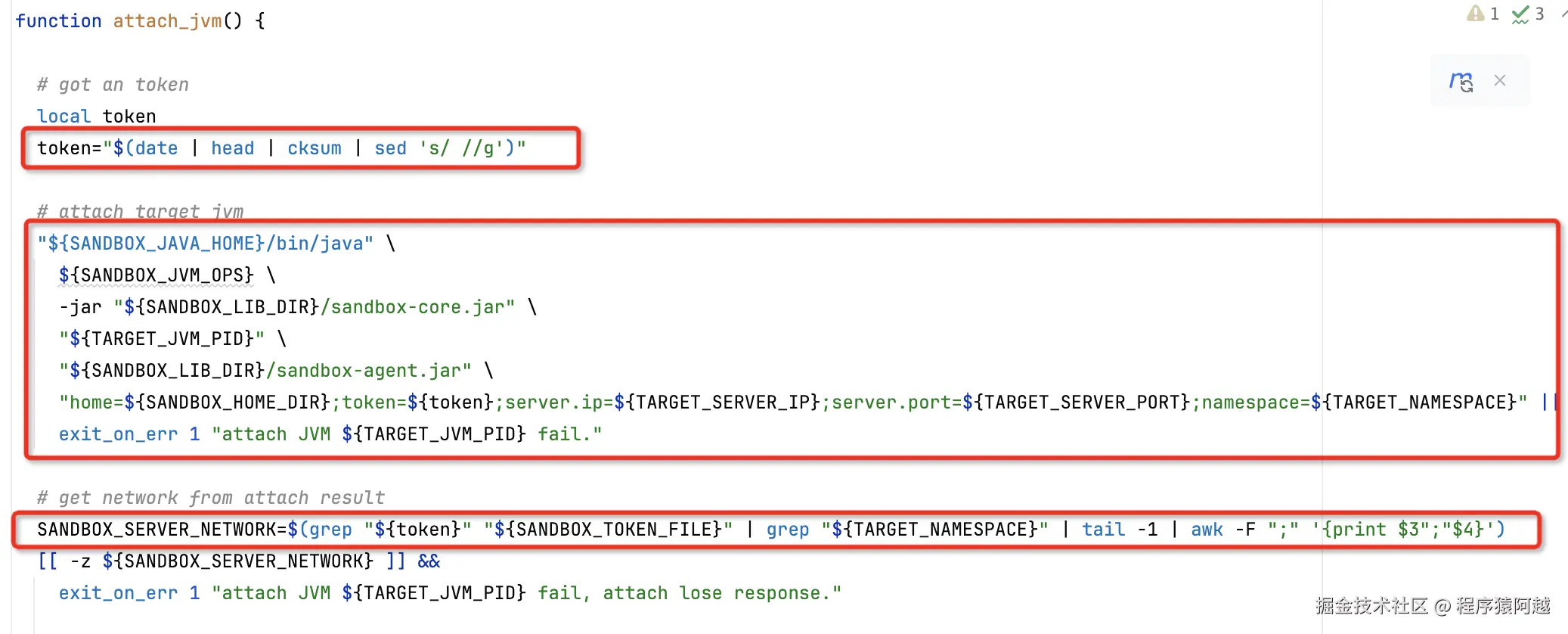

为了在二阶段执行能够拿到ip和port，sandbox.sh需要将attach和http调用关联。
1）sandbox.sh：生成一个token，调用在执行agentmain时传入。
2）agentmain：将token-ip和port的映射关系，写入home下的.sandbox.token文件中。
3）sandbox.sh：根据token匹配到ip和port，进行后续http调用。

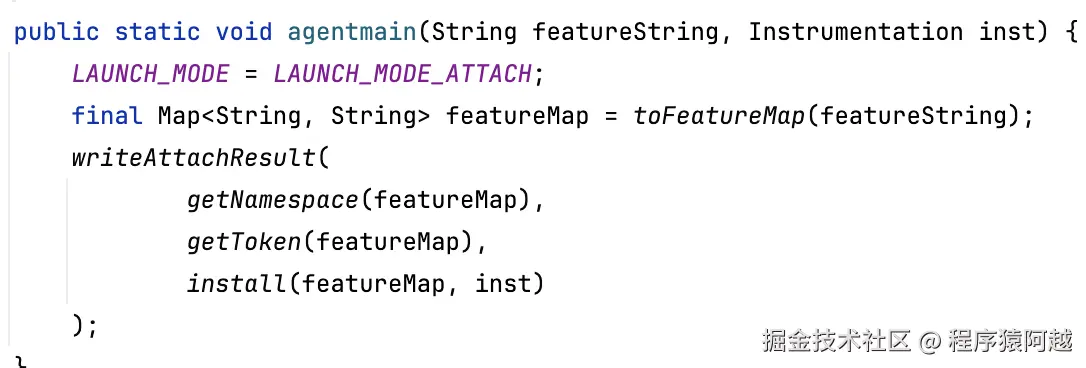

AgentLauncher#agentmain：挂载，执行install并记录结果。

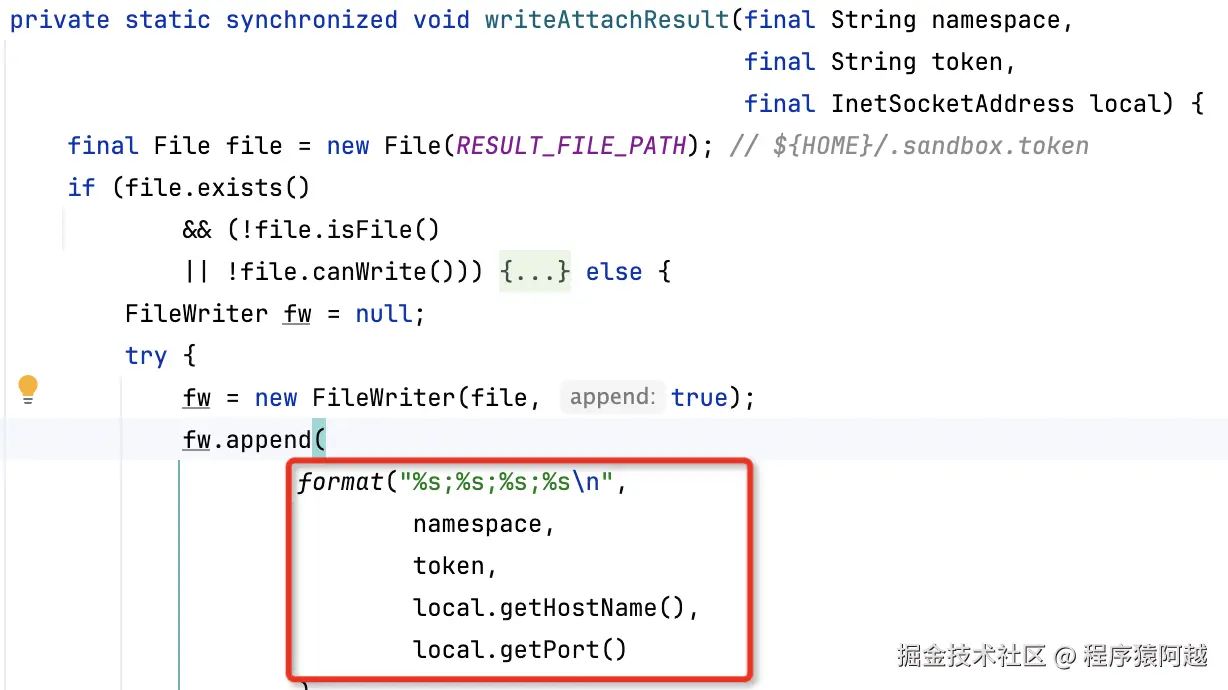

AgentLauncher#writeAttachResult：将挂载结果写入home下的.sandbox.token文件中。

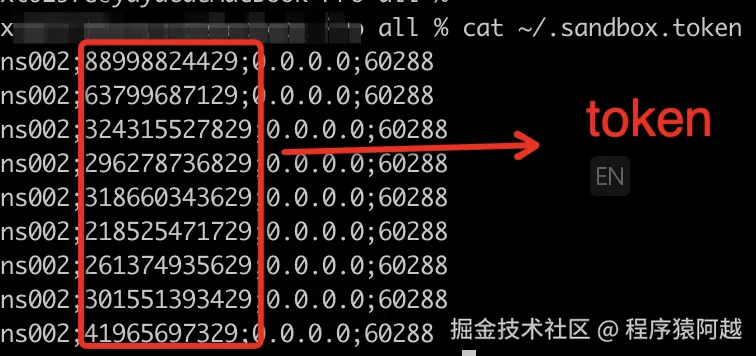

所以每次执行sandbox.sh都会向.sandbox.token文件中写入一条新数据：ns;token;ip;port。
2、install
处理类加载器

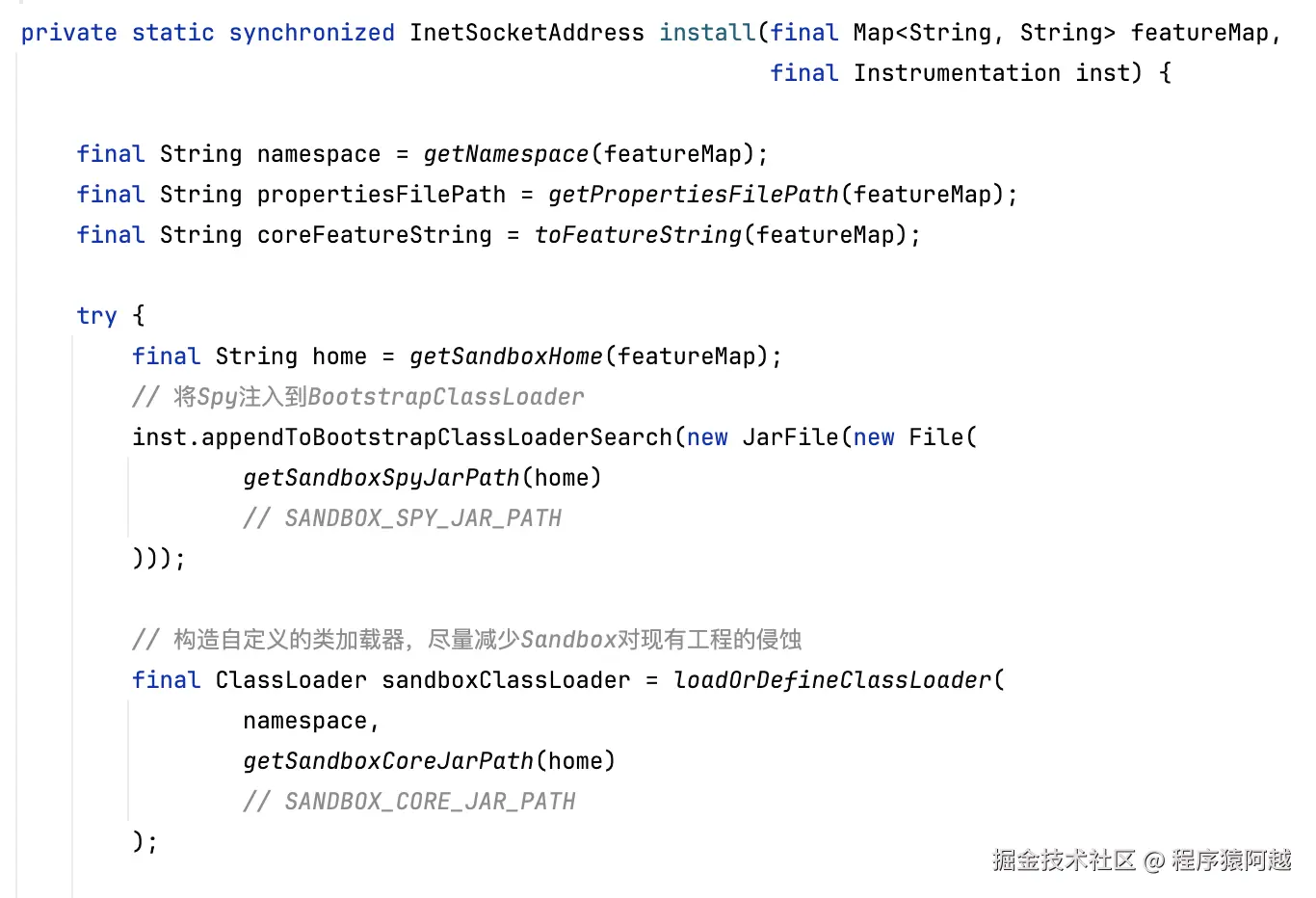

AgentLauncher#install：Step1，处理类加载器。
1）将spy.jar放入bootstrap类加载器（和sermant的god.jar差不多），全局管理namespace级别的单例对象。
2）每个namespace对应一个SandboxClassLoader负责加载sandbox-core.jar，是sandbox的核心实现。

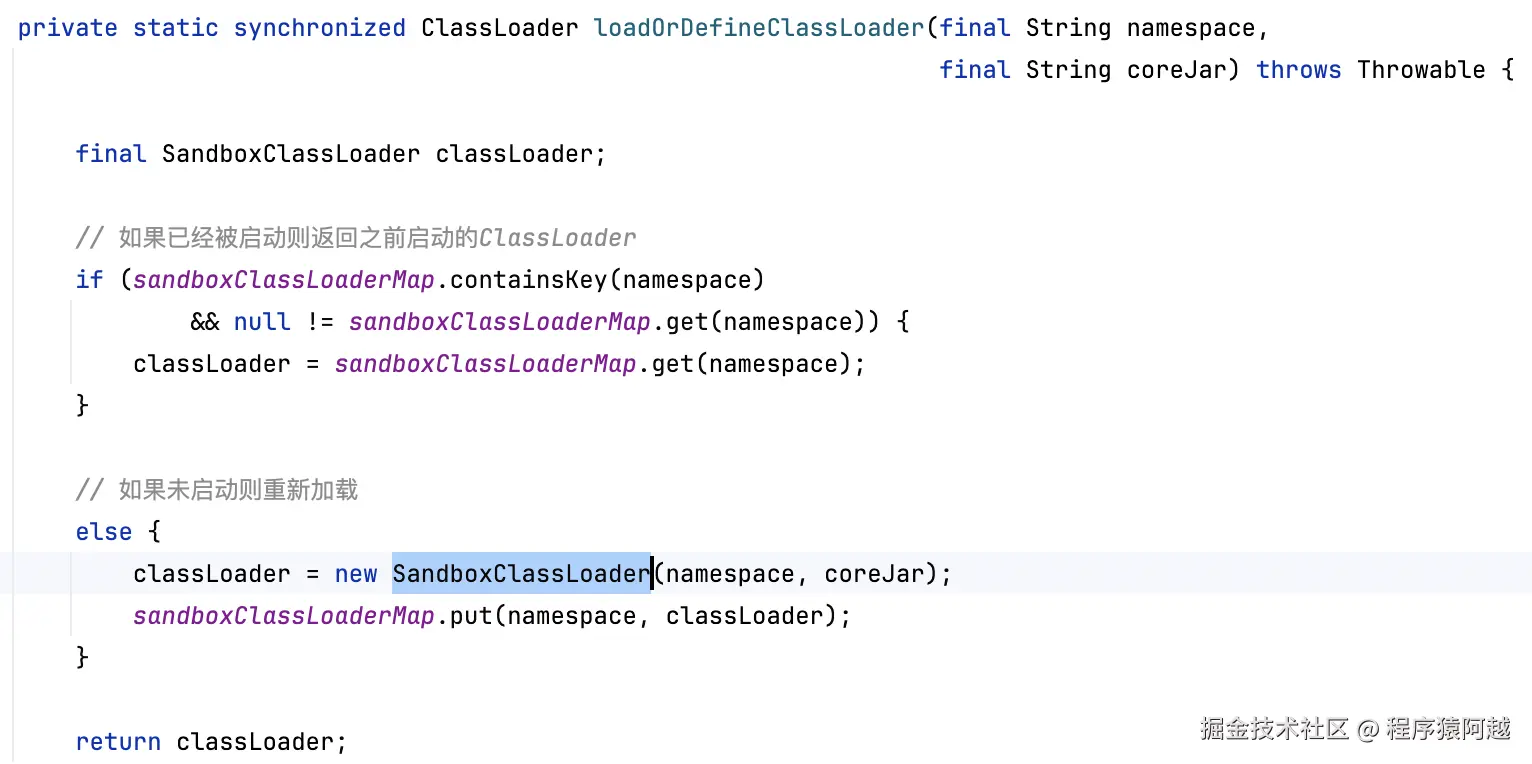

AgentLauncher#loadOrDefineClassLoader：创建SandboxClassLoader。

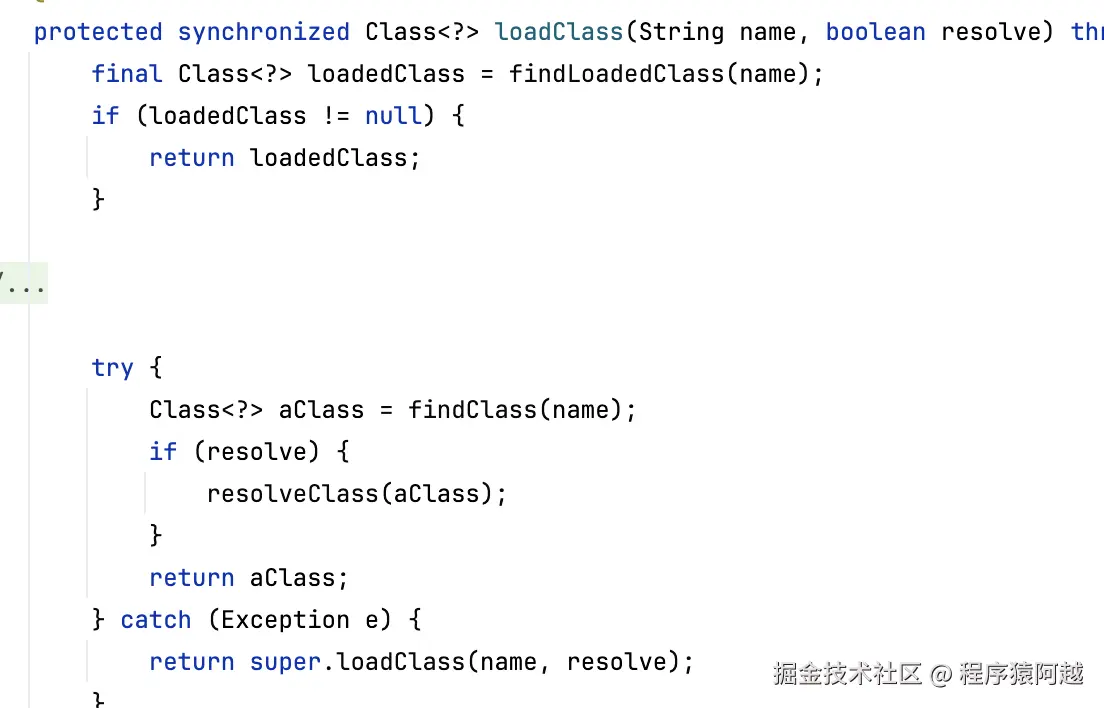

SandboxClassLoader#loadClass：sandbox类加载器优先走core.jar加载，然后才走双亲委派。

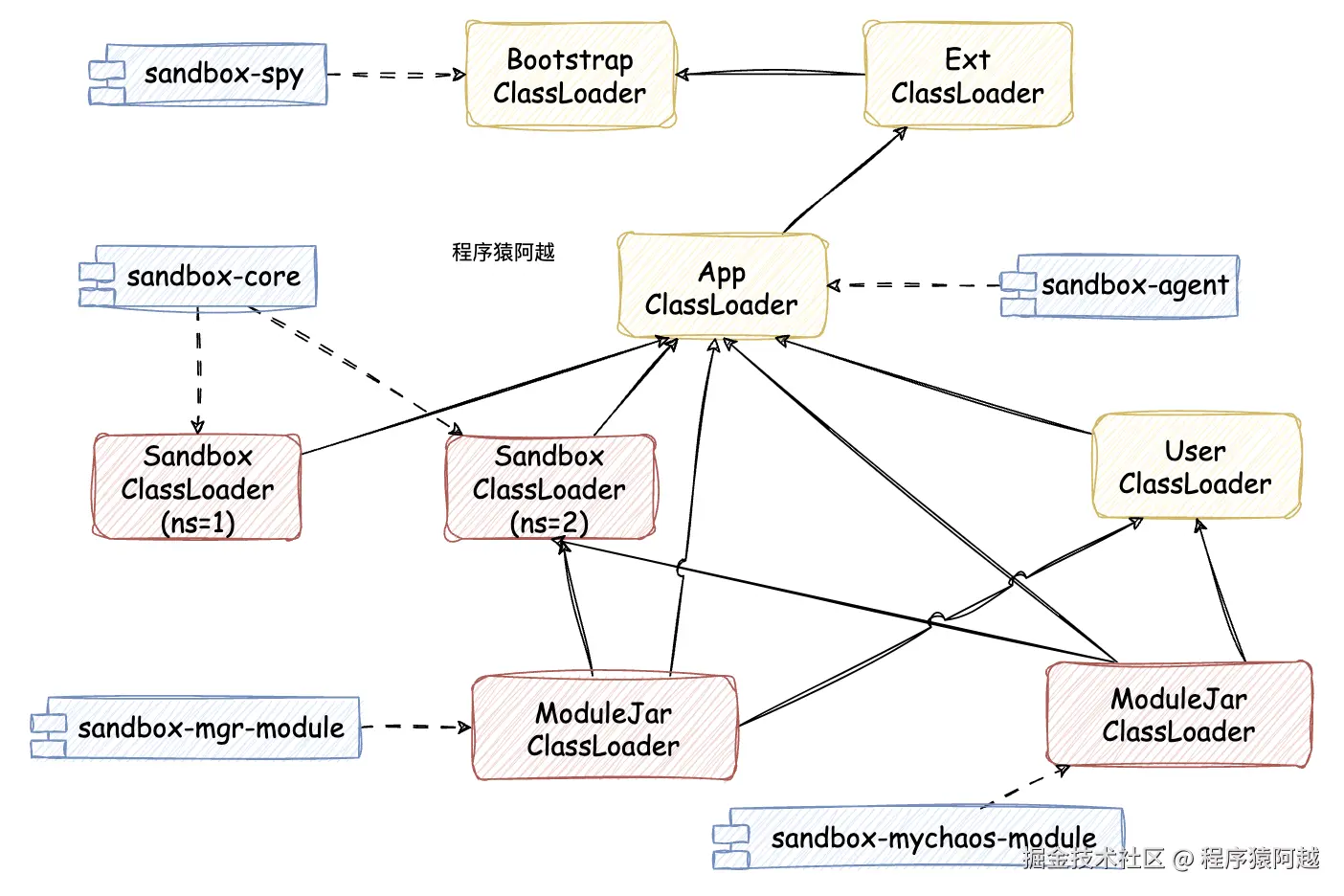

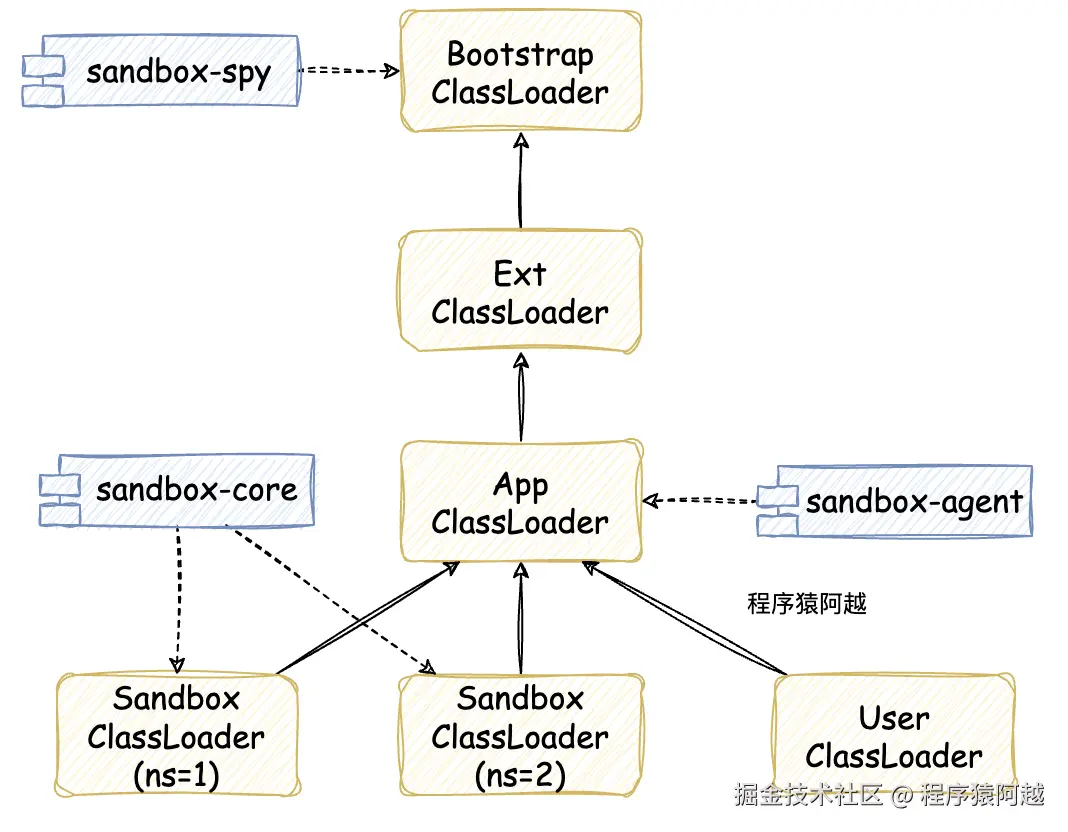

至此，sandbox的类加载器结构如下。

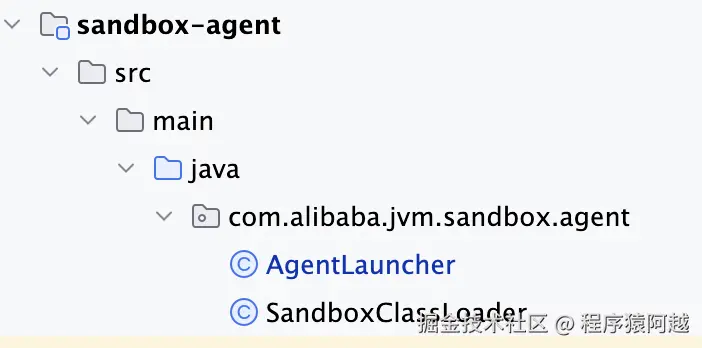

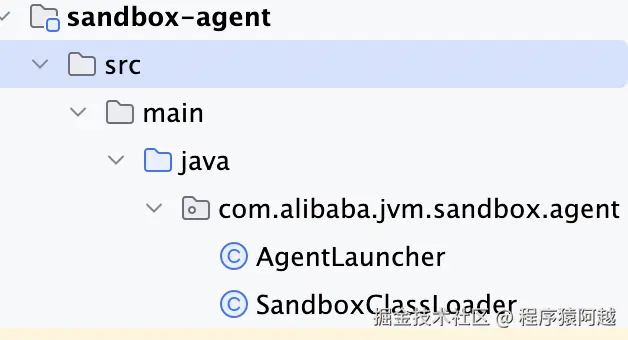

sandbox-agent侧只有两个类，后续大部分逻辑都在core中，需要指定classloader通过反射执行。
创建Http服务

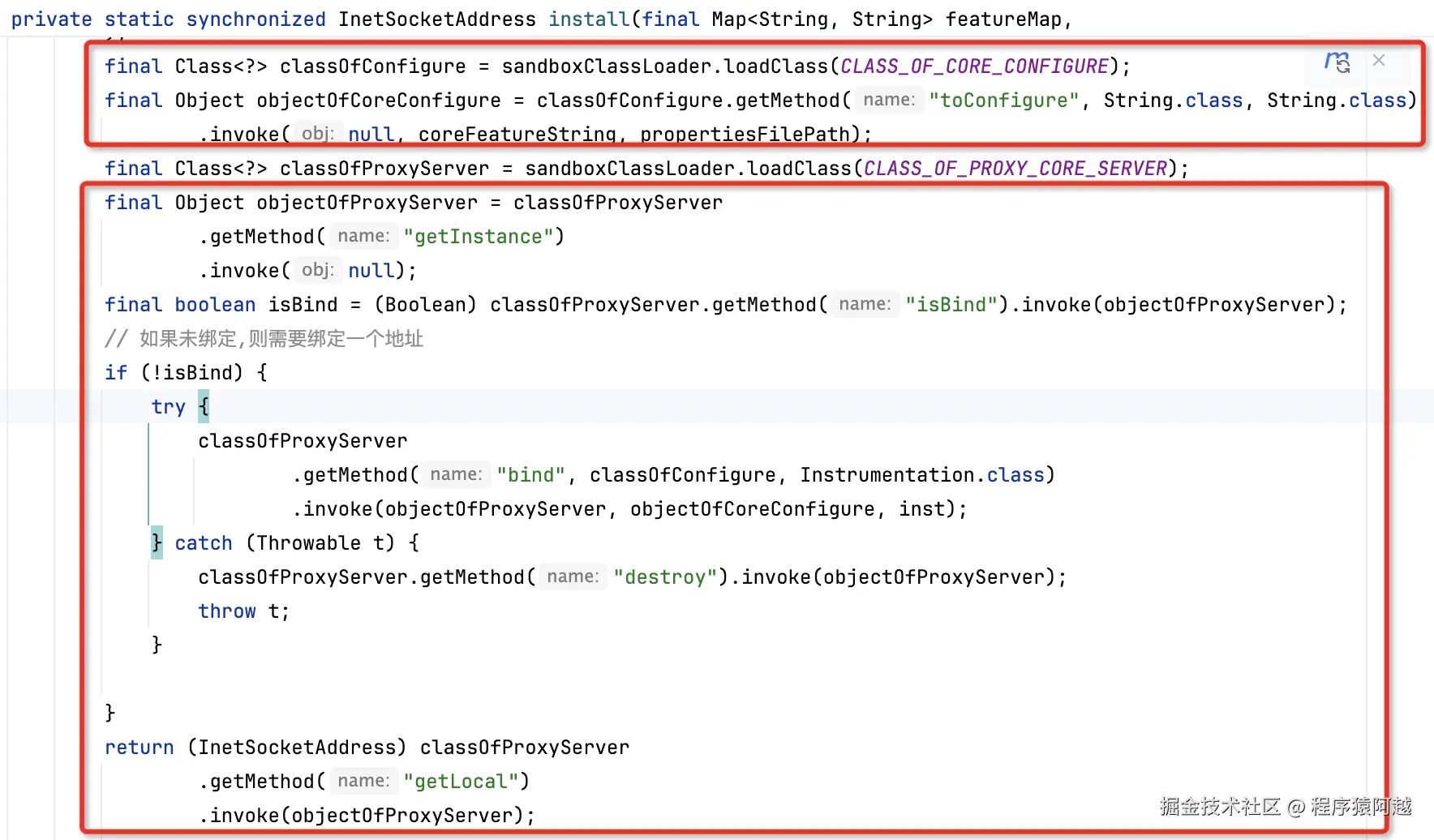

AgentLauncher#install：Step2，将入参和配置文件转换为CoreConfigure对象，开启CoreServer，返回server地址信息。
因为SandboxClassLoader是ns级别的，所以http服务也是每个ns对应一个。
前面说到，每次执行sandbox.sh都会走agentmain挂载逻辑，所以需要判断当前ns下server是否已经开启（isBind），没开启才走bind开启http服务。
3、启动Http服务

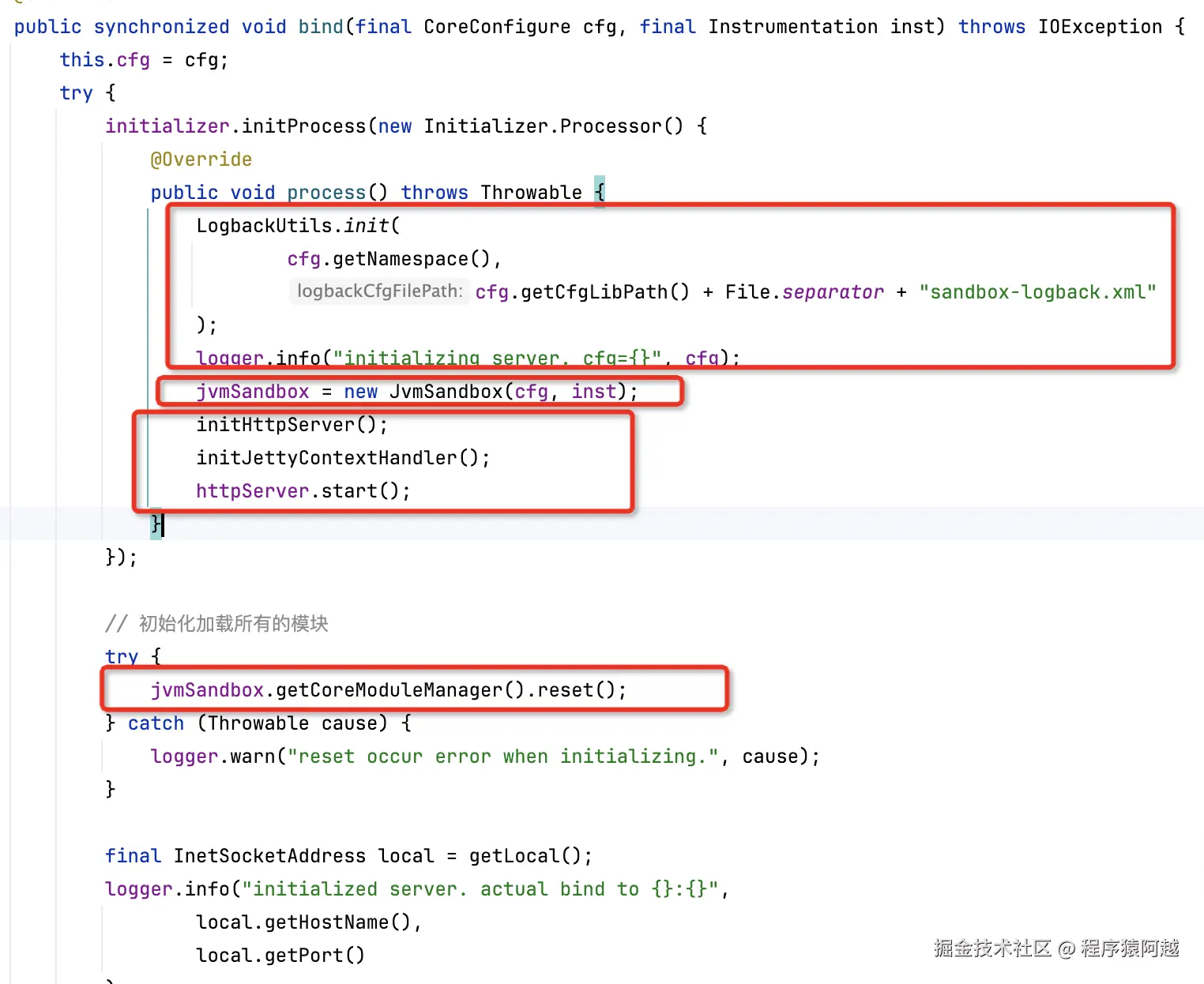

JettyCoreServer#bind：http服务启动分为四步
1）日志系统初始化；（忽略）
2）创建JvmSandbox用于后续业务处理；
3）开启HttpServer；
4）加载所有模块；（包括系统模块和用户模块）
创建JvmSandBox
创建CoreModuleManager

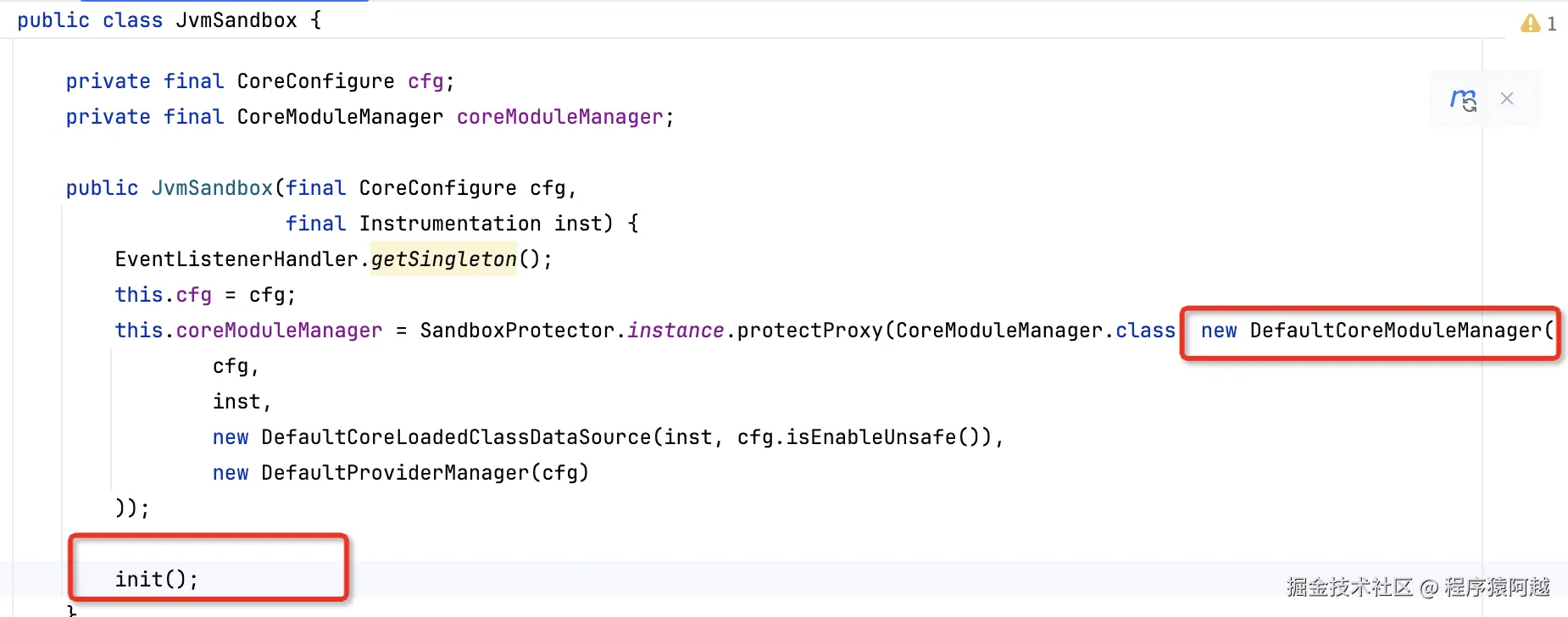

JvmSandBox创建DefaultCoreModuleManager管理所有Module。

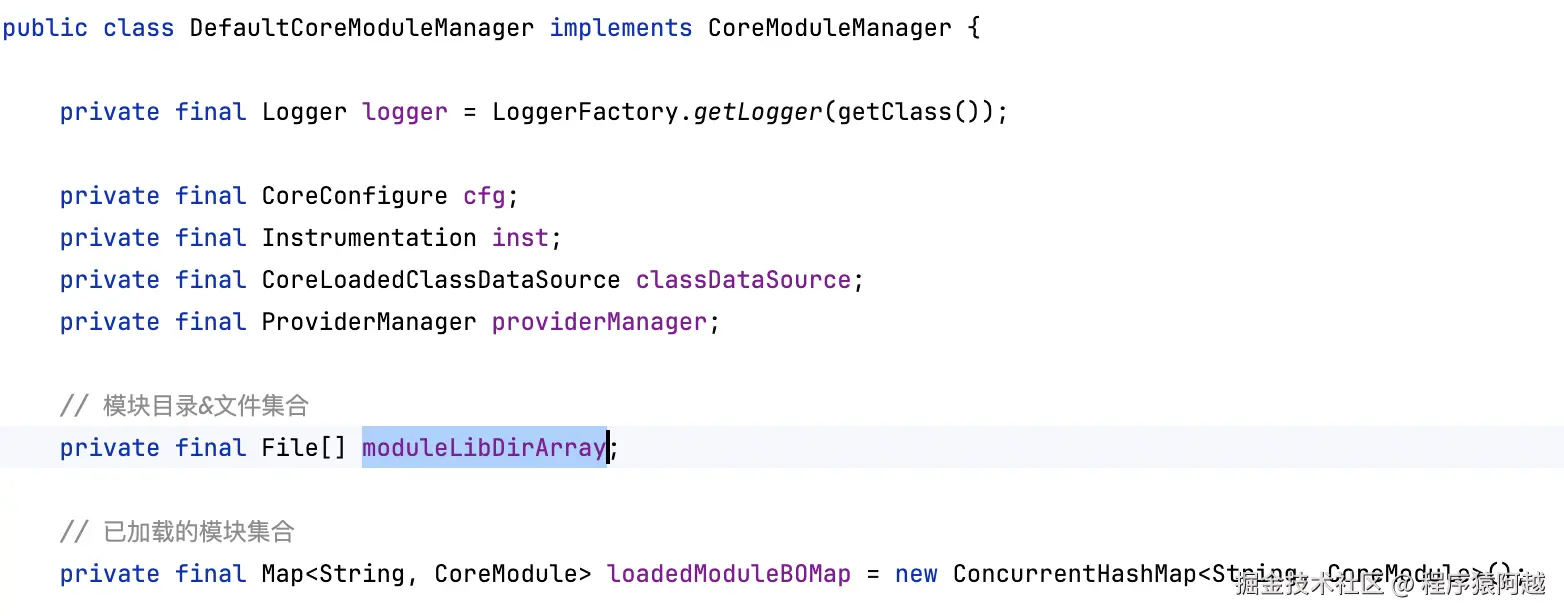

DefaultCoreModuleManager：
1）CoreLoadedClassDataSource：操作Instrumentation，可获取已经加载的所有class；
2）ProviderManager：加载provider目录下的jar，主要用于通过SPI扩展模块加载的一些钩子方法，可以忽略；
3）moduleLibDirArray：模块文件和目录集合，比如包含sandbox-module和module；
4）loadedModuleBOMap：已经加载的模块，key=Information注解的id；
初始化Spy

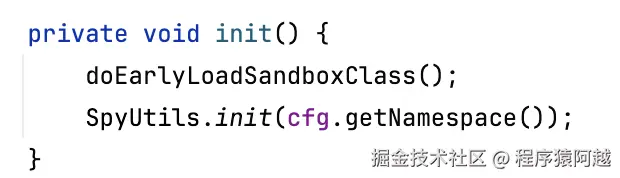

JvmSandbox#init：对于部分class提前触发类加载（不重要），初始化spy。

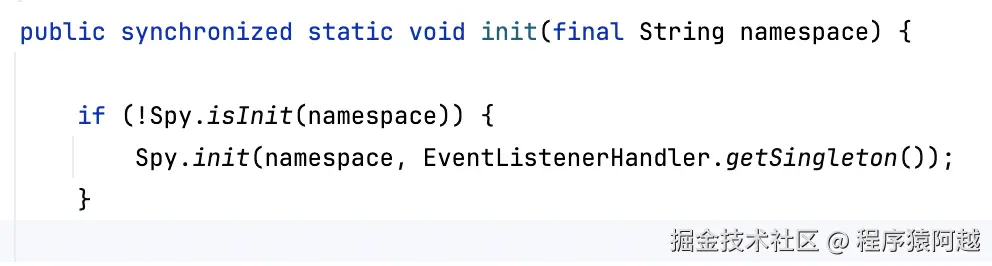

SpyUtils#init：将当前ns下的单例EventListenerHandler（SpyHandler）注册到Bootstrap类加载器的全局Spy中。

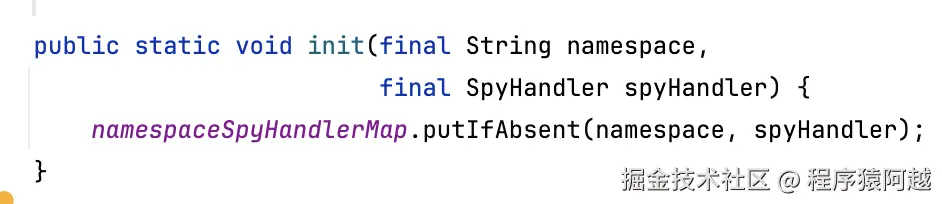

Spy#init：spy的作用是管理不同ns（SandboxClassLoader）下的单例SpyHandler。

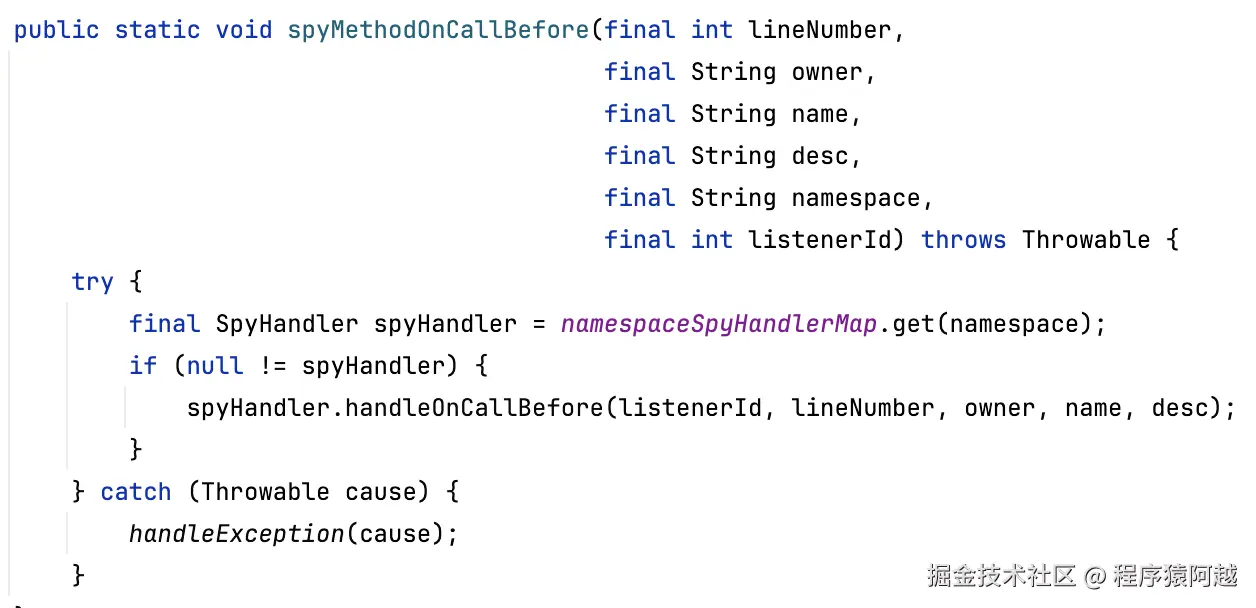

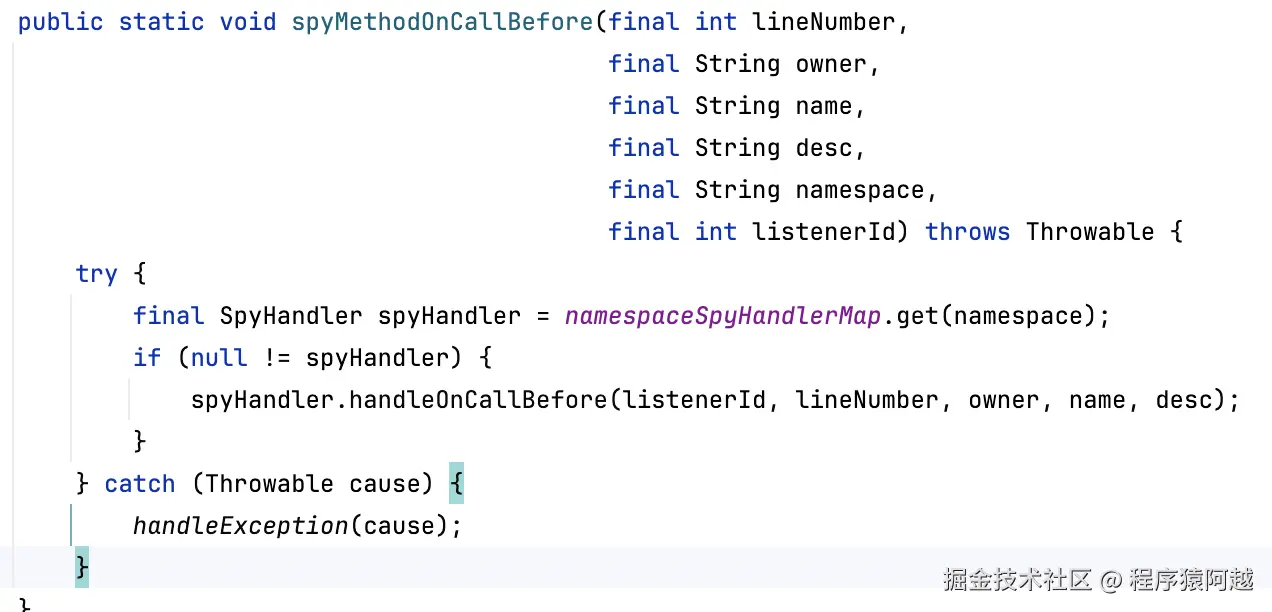

Spy#spyMethodOnCallBefore：运行时，用户代码被增强后会走这里，可以通过ns找到对应SpyHandler。
启动HttpServer

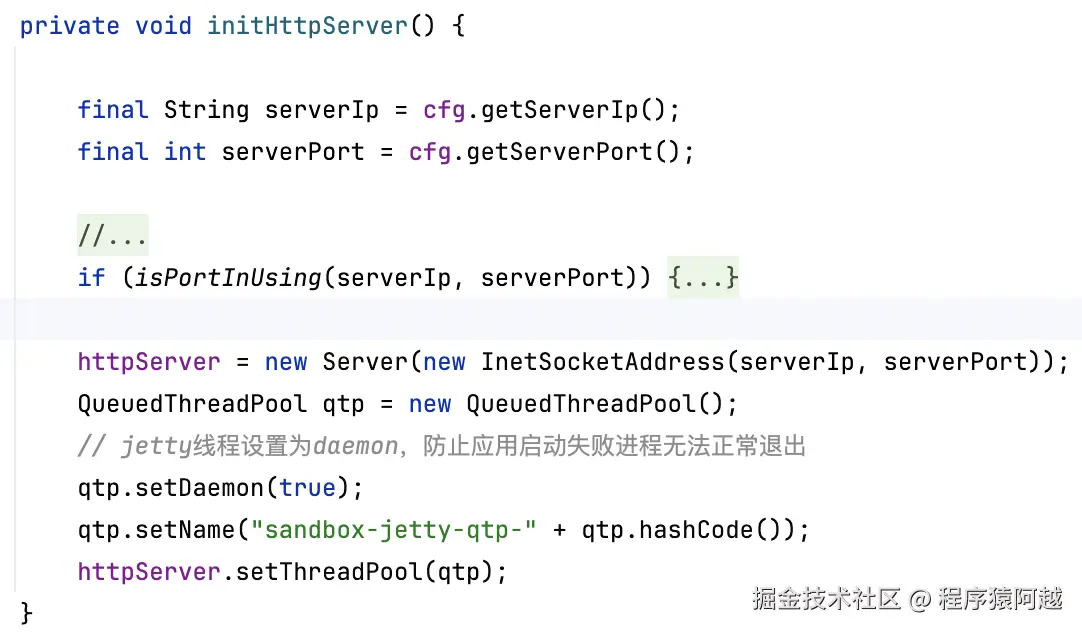

JettyCoreServer#initHttpServer：调用Jetty api创建Server。

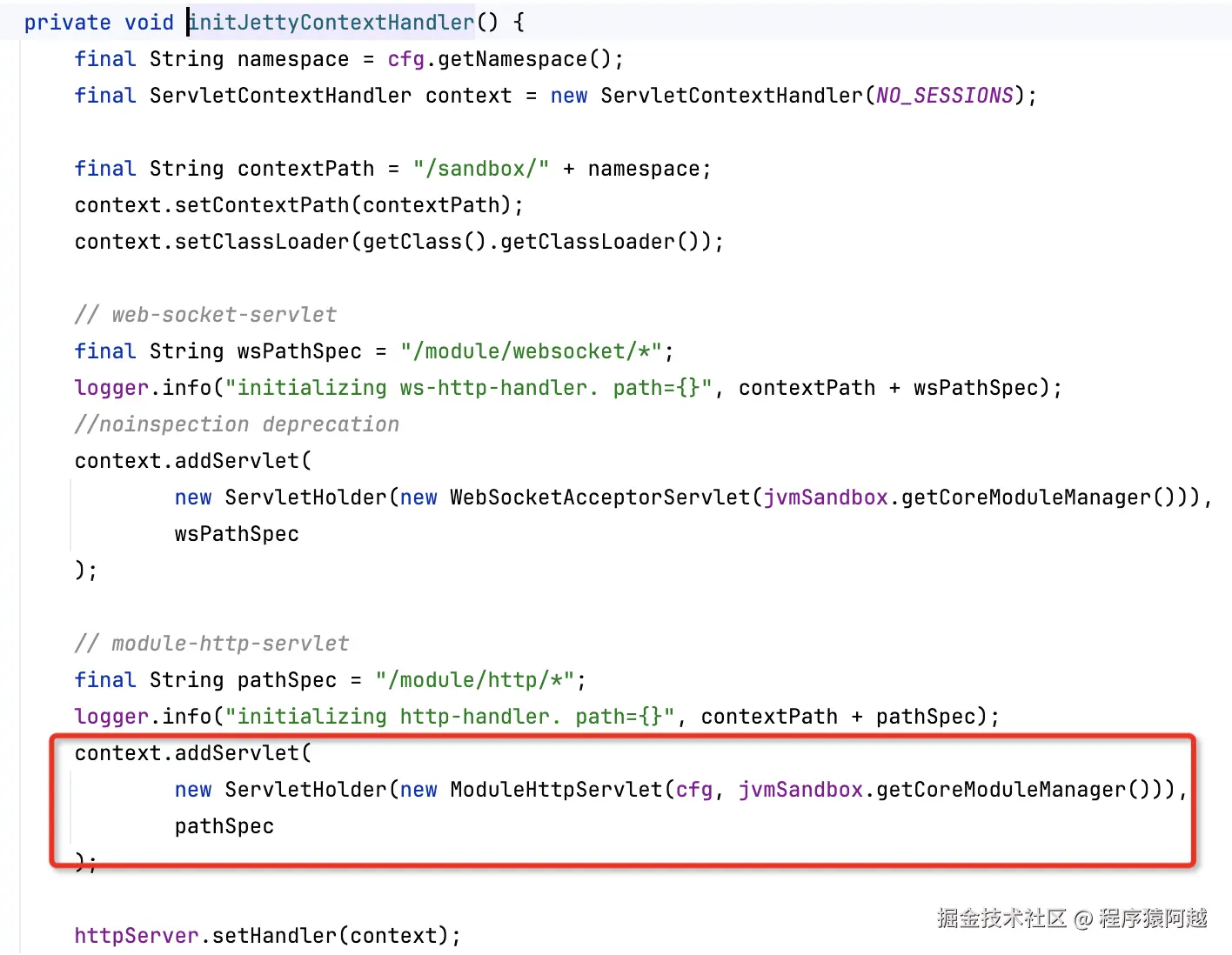

JettyCoreServer#initJettyContextHandler：设置contextPath，创建ModuleHttpServlet用于接收http请求。所以对于-n ns001 -d mychaos/create，实际调用http端点如 /sandbox/ns001/module/http/mychaos/create。
加载所有模块

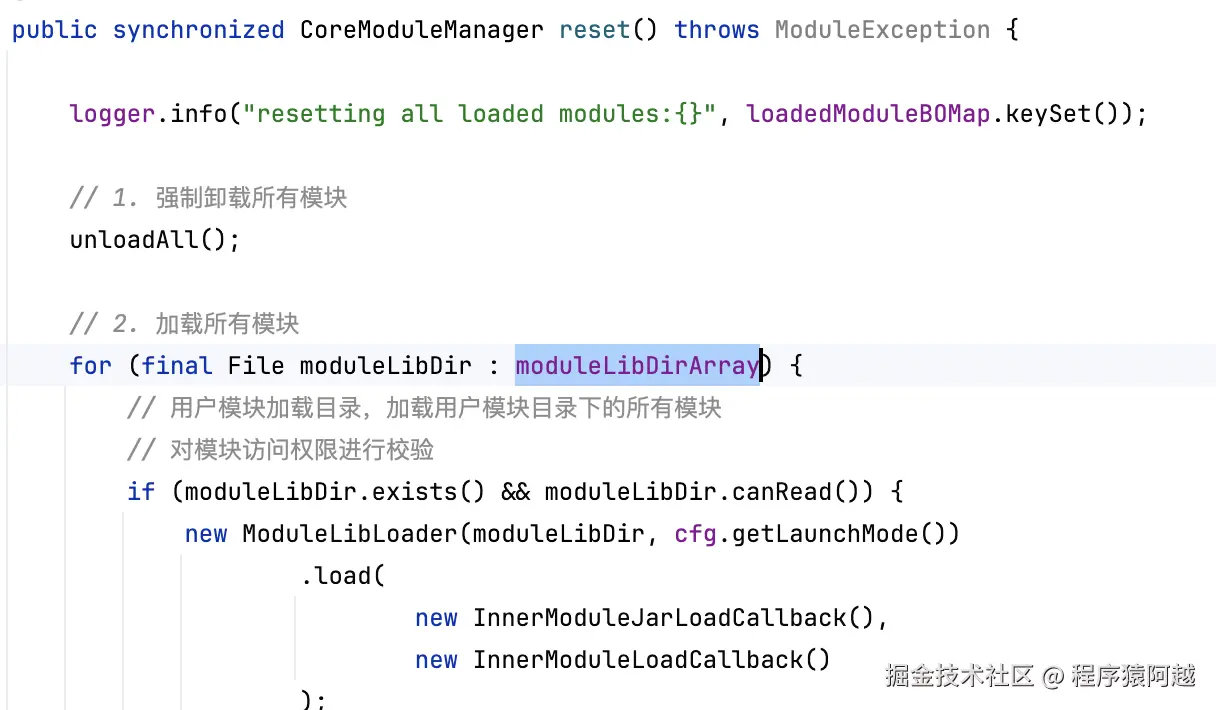

DefaultCoreModuleManager#reset：先卸载所有模块（忽略，这里没有加载过），再循环每个module.jar重新加载。

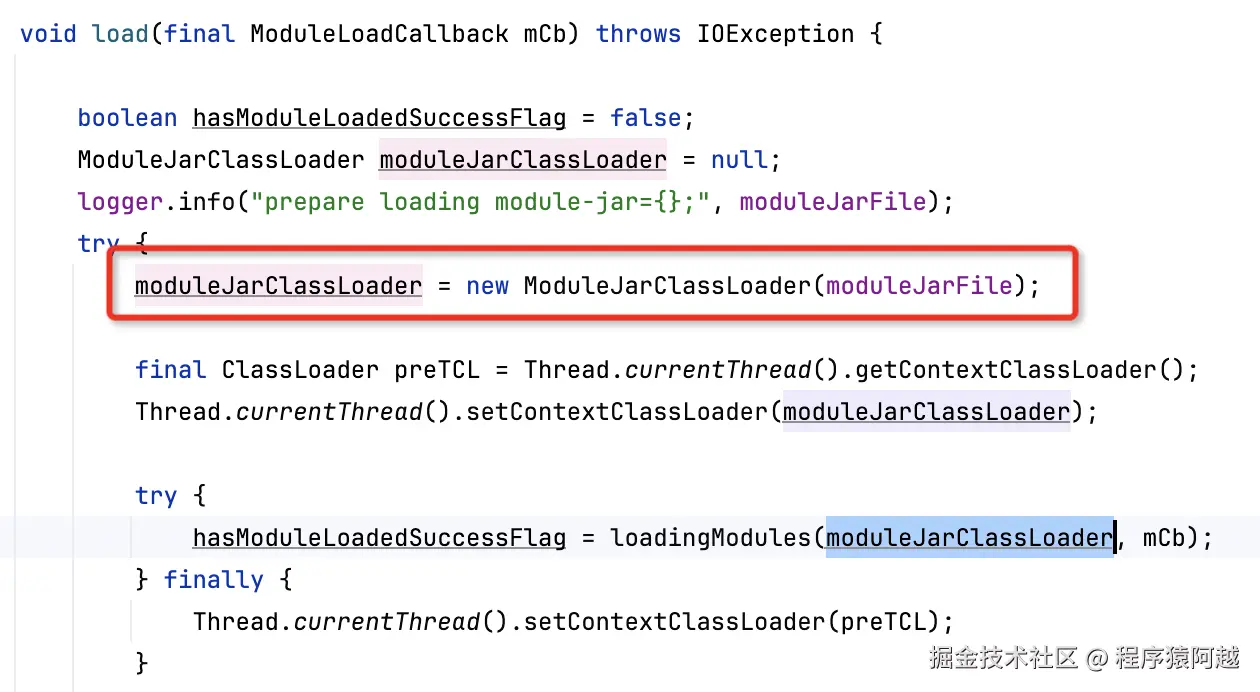

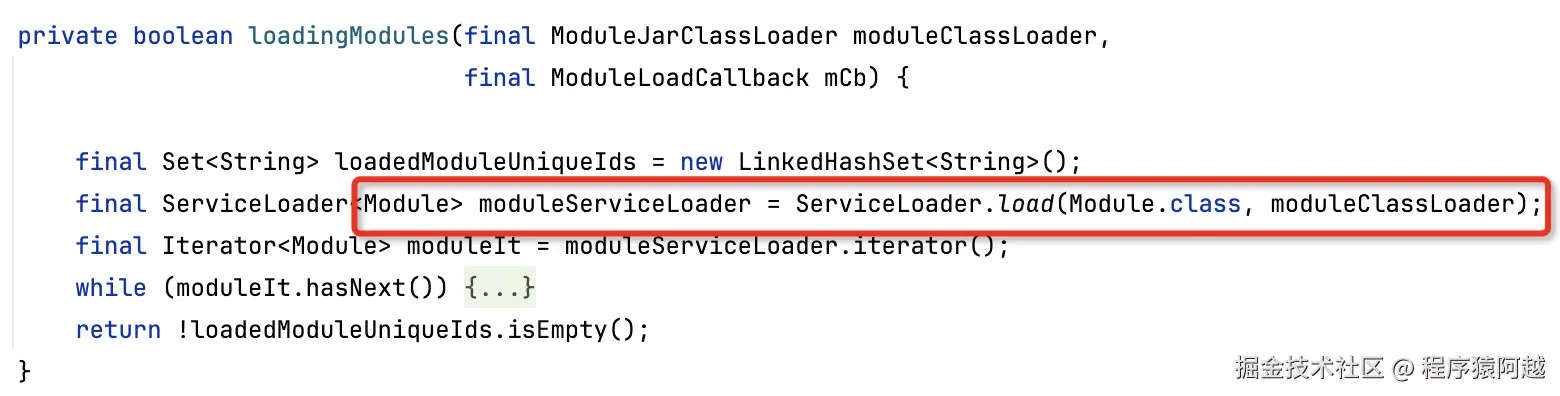

ModuleJarLoader#load：每个module.jar都采用独立的ModuleJarClassLoader通过SPI加载Module。
ModuleJarClassLoader。

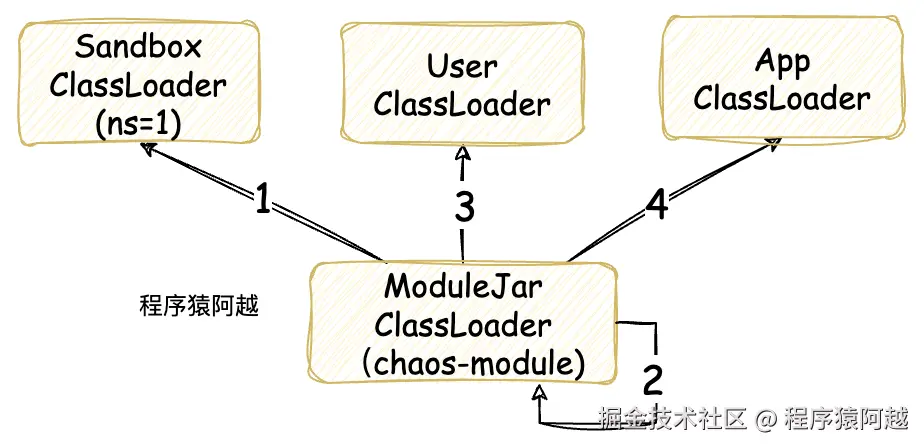

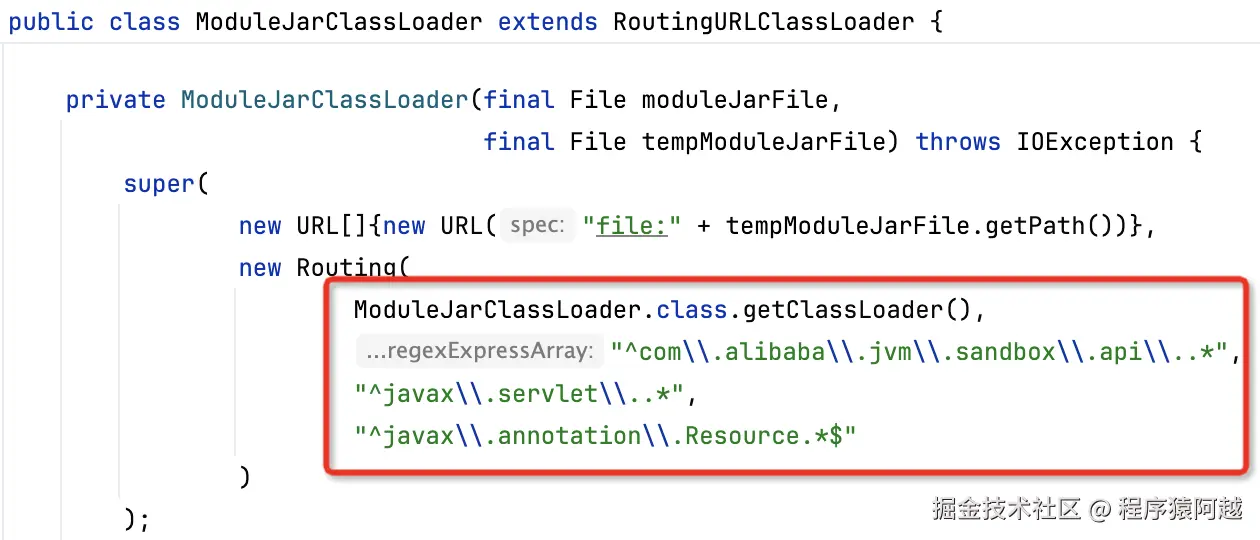

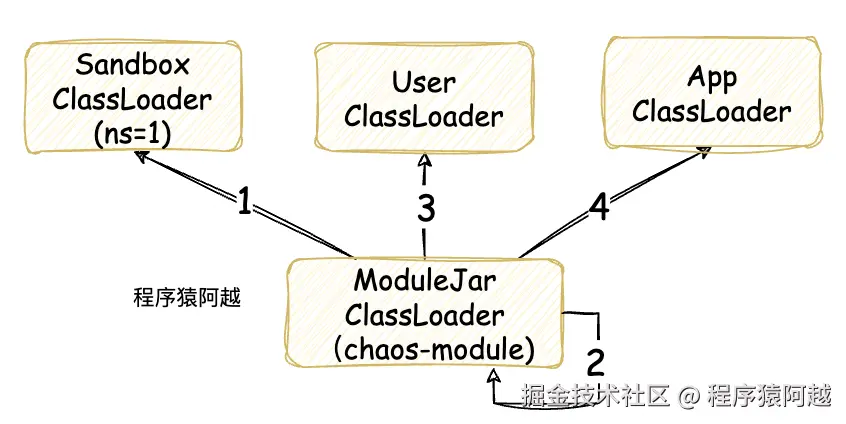

ModuleJarClassLoader的loadClass类加载实现如下：
1）对于sandbox-api包中的类，包括servlet和Resource注解，优先走所在ns的SandboxClassLoader；
2）从自己module.jar中加载；
3）降级走被增强class的classloader加载；（所以模块中provided引入宿主依赖jar可以加载到对应class）
4）最终才走parent的classloader（AppClassLoader）加载；

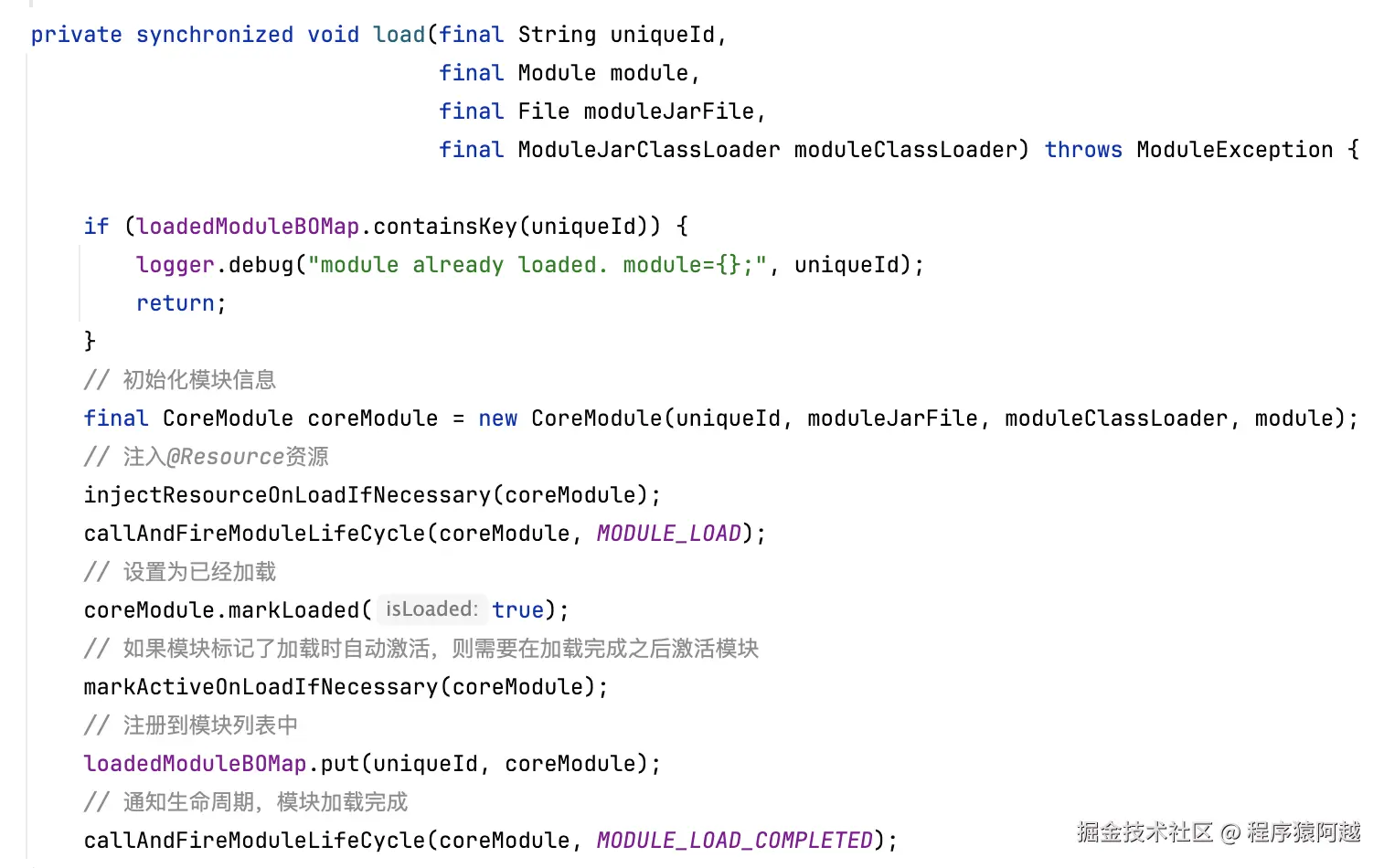

DefaultCoreModuleManager#load：每个Module的加载流程如下，uniqueId是Information注解的id属性。
1）创建CoreModule包装Module；
2）识别Resource注解Field做依赖注入；
3）如果Module实现ModuleLifecycle，调用onLoad钩子；
4）标记CoreModule已经加载；
5）如果Information注解中isActiveOnLoad=true（默认就是true），自动触发激活；（如chaosblade的module是非自动激活的，需要通过sandbox.sh -a 模块名激活）
6）DefaultCoreModuleManager缓存id和CoreModule；
7）如果Module实现LoadCompleted，调用loadCompleted钩子；（比如通过premain挂载，module设置为自动激活，在这里可以直接通过watch对class做增强）

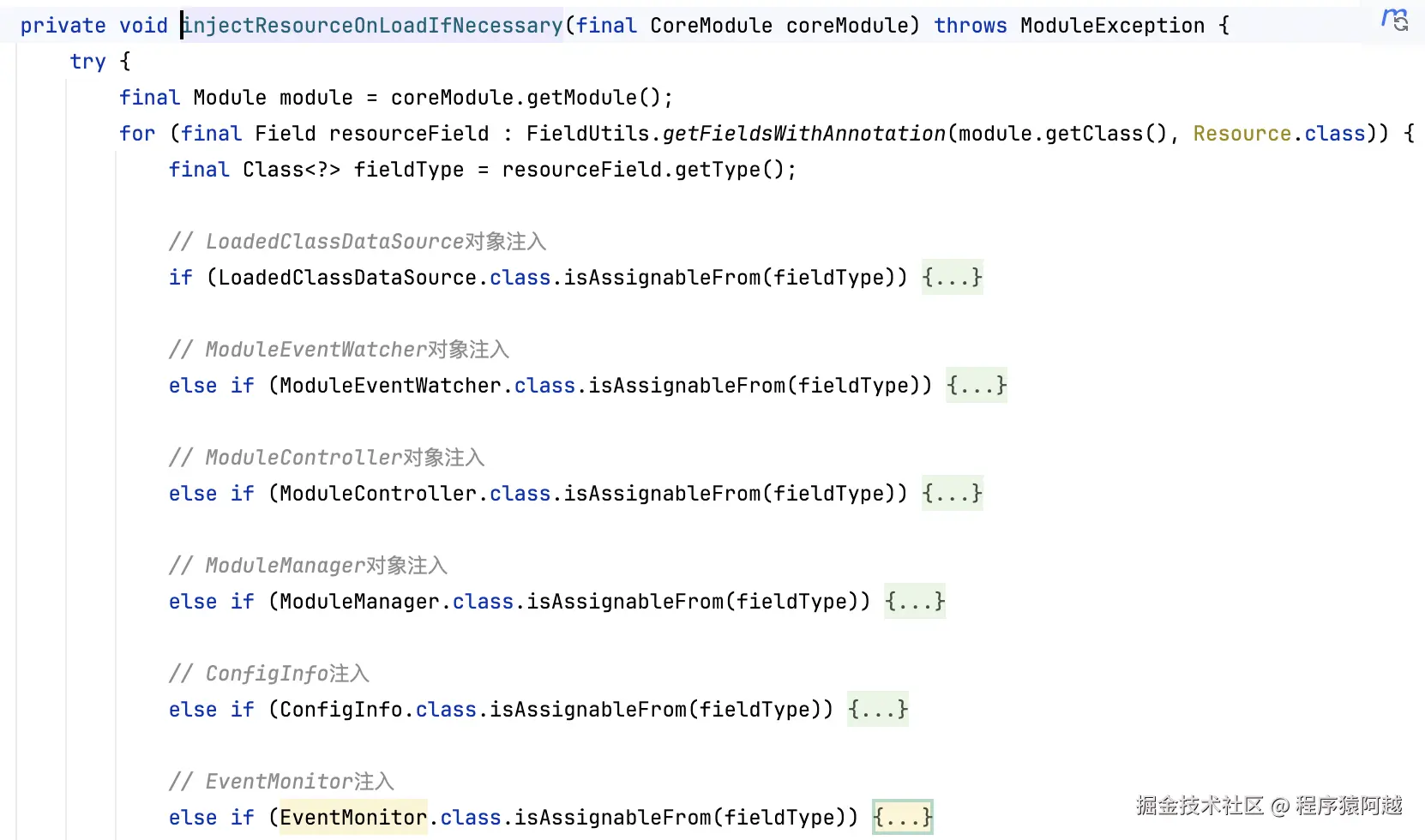

DefaultCoreModuleManager#injectResourceOnLoadIfNecessary：Resource能自动注入以下成员变量。
三、处理http请求

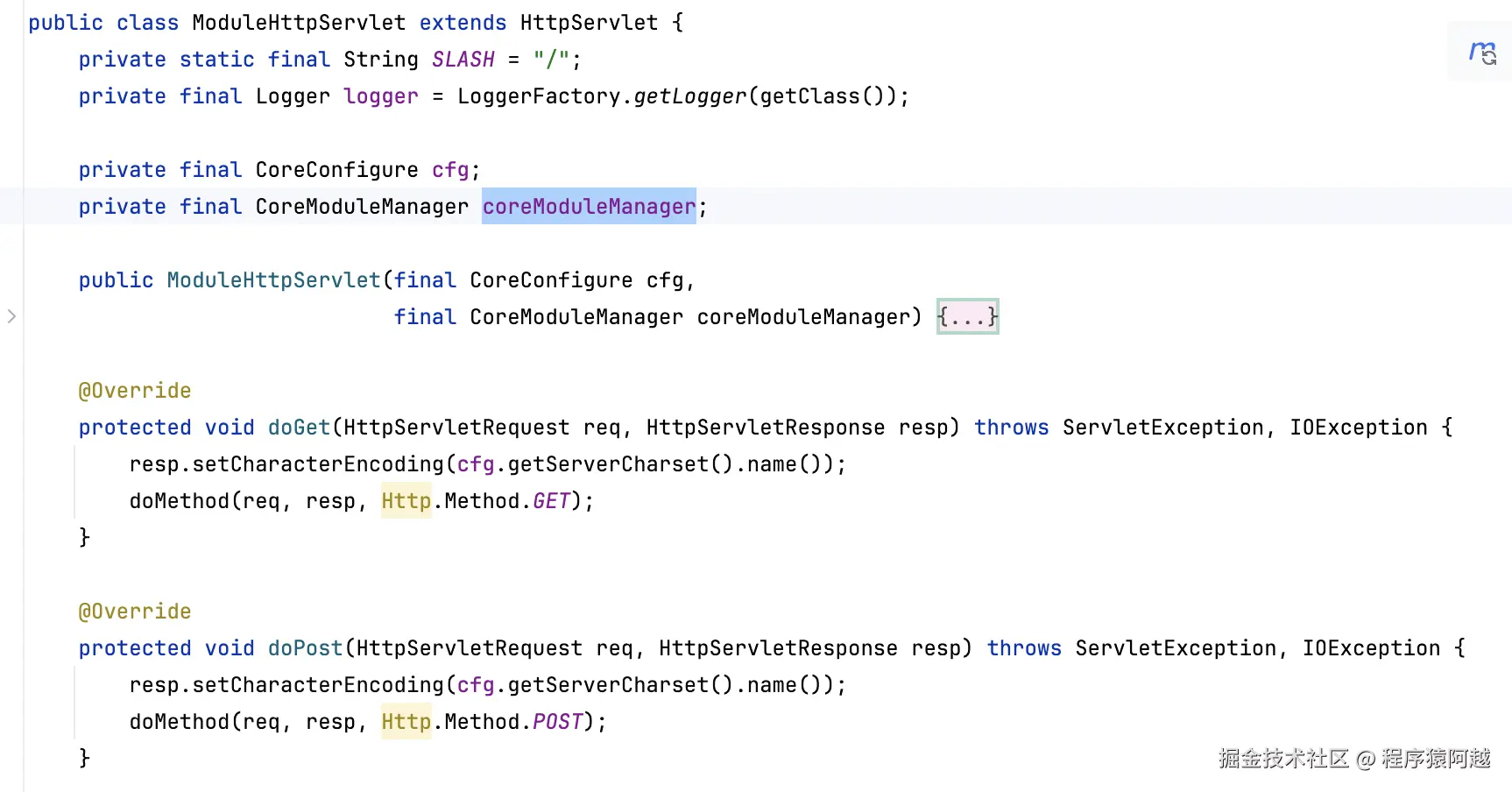

每个ns有一个ModuleHttpServlet处理http请求。

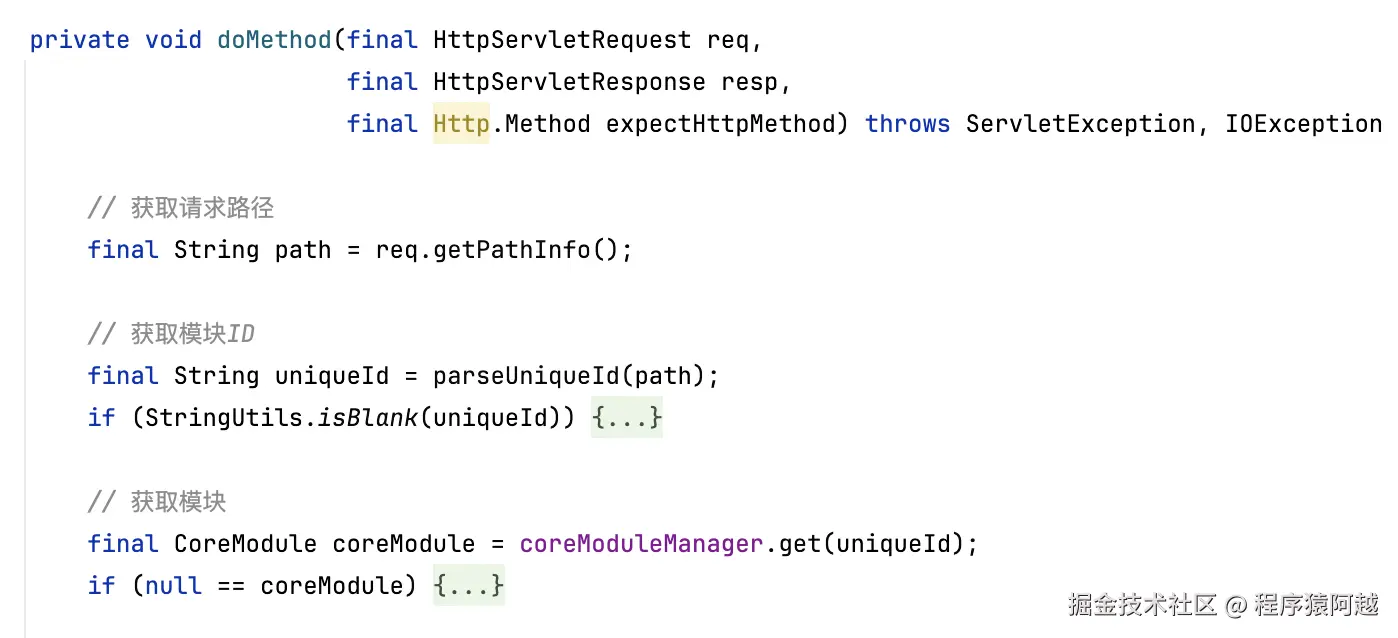

ModuleHttpServlet#doMethod：从请求路径中找到模块id，通过模块id找到CoreModule，只要Module加载完毕，就可以接收http请求，和激活/冻结无关。

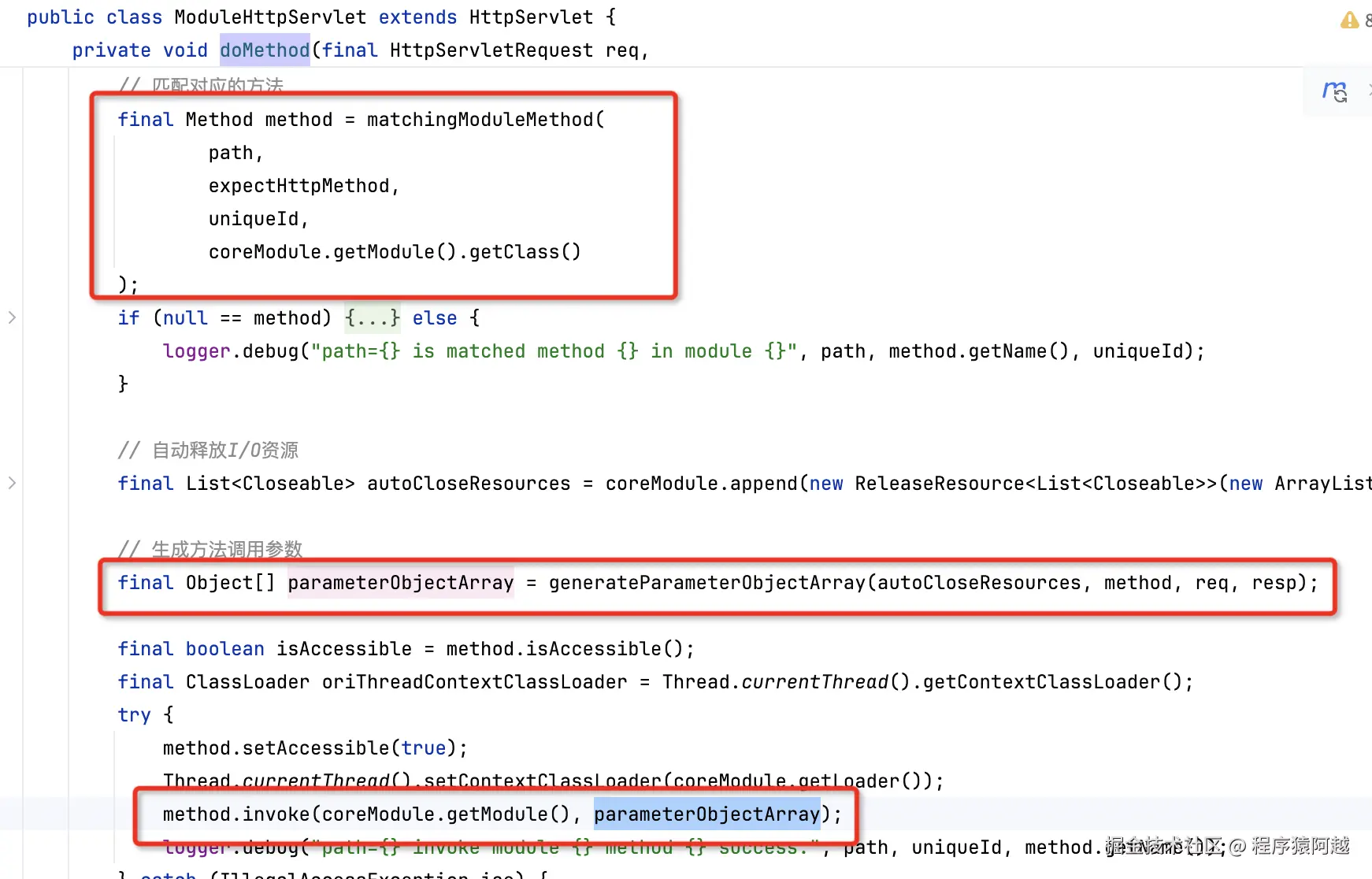

ModuleHttpServlet#doMethod：
1）根据请求path匹配Http/Command注解方法；
2）构造方法入参数组；
3）反射调用目标方法；

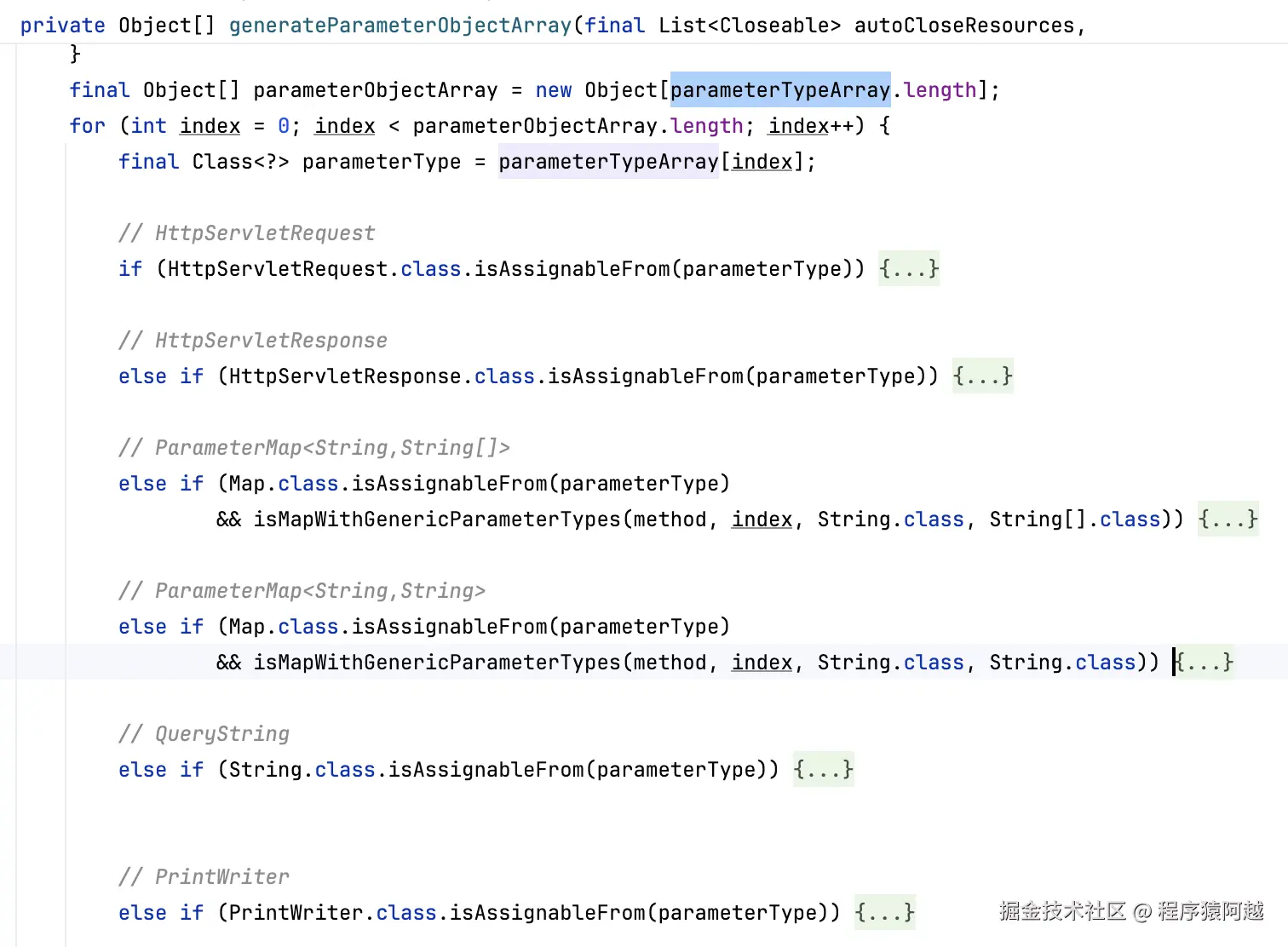

ModuleHttpServlet#generateParameterObjectArray：可以自动注入的方法入参包含：
1）HttpServletRequest；
2）HttpServletResponse；
3）Map(String,String)：ServletRequest#getParameterMap返回的map，将value通过逗号join；
4）Map(String,String数组)：ServletRequest#getParameterMap返回的map；
5）String：HttpServletRequest#getQueryString；
6）PrintWriter：ServletResponse#getWriter；
四、watch

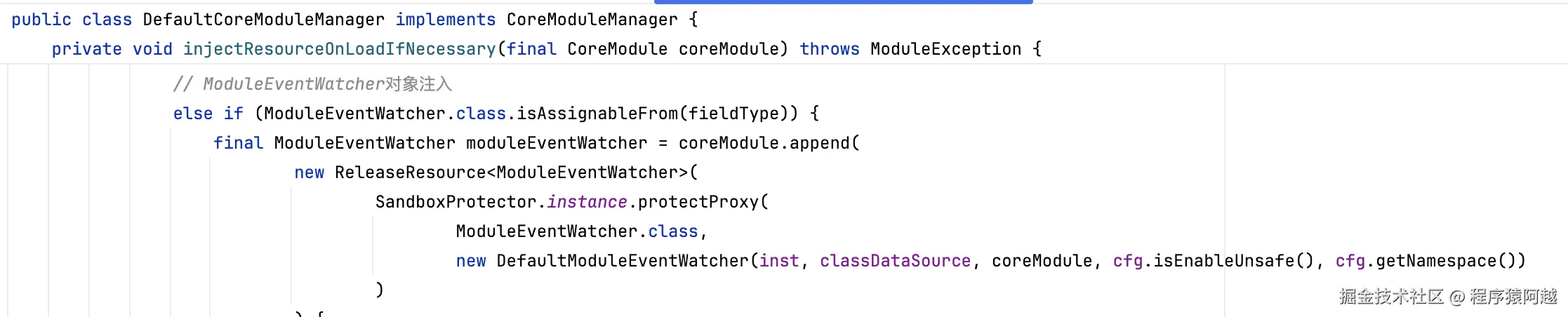

DefaultCoreModuleManager#injectResourceOnLoadIfNecessary：前面说到，对于每个Module可以通过Resource自动注入ModuleEventWatcher。
在agent挂载阶段，只是加载了sandbox基础服务和所有模块，所有的字节码增强需要用户按需实现。
调用ModuleEventWatcher#watch对目标字节码执行增强，Filter指定增强点，EventListener是增强逻辑，EventType指定增强位置（RETURN-方法返回前，BEFORE-方法执行前，THROWS-方法异常）。

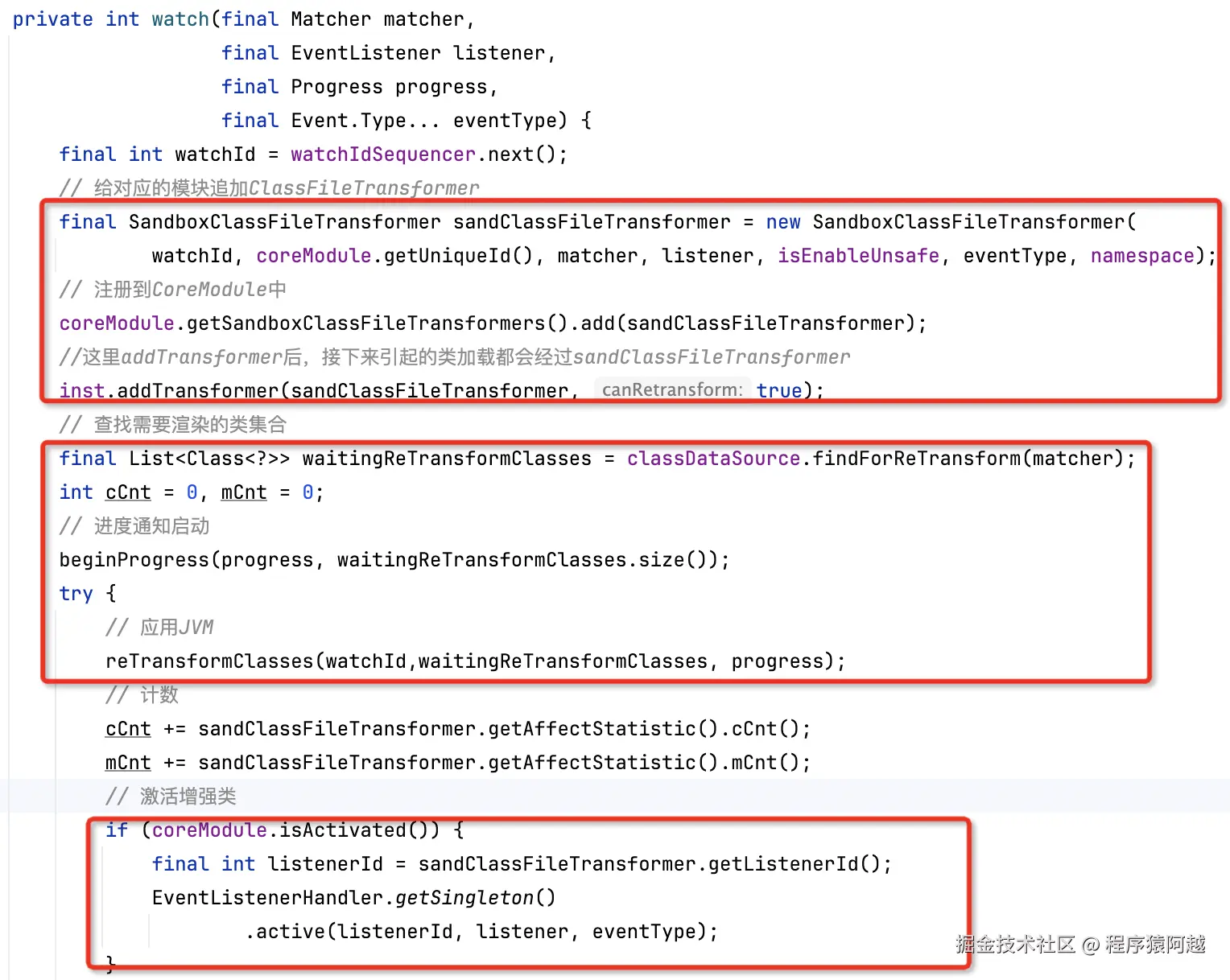

DefaultModuleEventWatcher#watch：每次watch会生成顺序递增的watchId
1）构建SandboxClassFileTransformer，缓存到当前ns对应的CoreModule，并安装至Instrumentation；
2）classDataSource根据入参自定义Filter过滤得到已经被加载的需要retransfrom的class，对于这些class执行retransform；
3）如果Module已经被激活，则调用当前ns的EventListenerHandler（SpyHandler），注册用户的EventListener；
1、SandboxClassFileTransformer

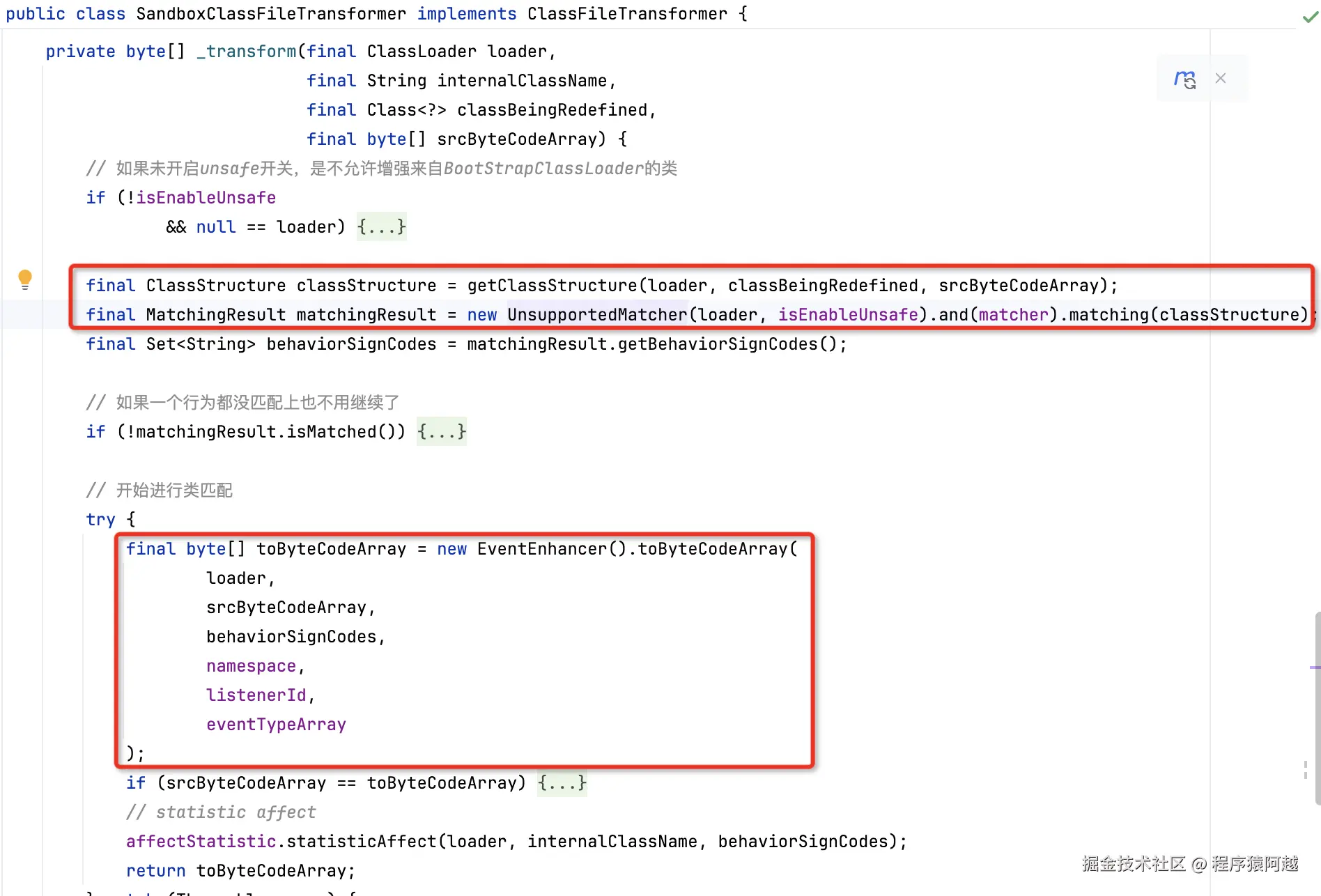

SandboxClassFileTransformer#_transform：sandbox用asm做字节码增强
1）获取类结构，如果classBeingRedefined为空，代表class首次加载，使用asm读取原始字节数组，获取类结构；反之，代表class已经被加载过，被retransform触发，直接通过jdk反射获取类结构；
2）判断class是否需要增强，一方面使用用户的Filter匹配，另一方面UnsupportedMatcher过滤不能增强的class，如动态代理的class类名包含；
3）对目标class做增强，使用asm返回新的字节数组；

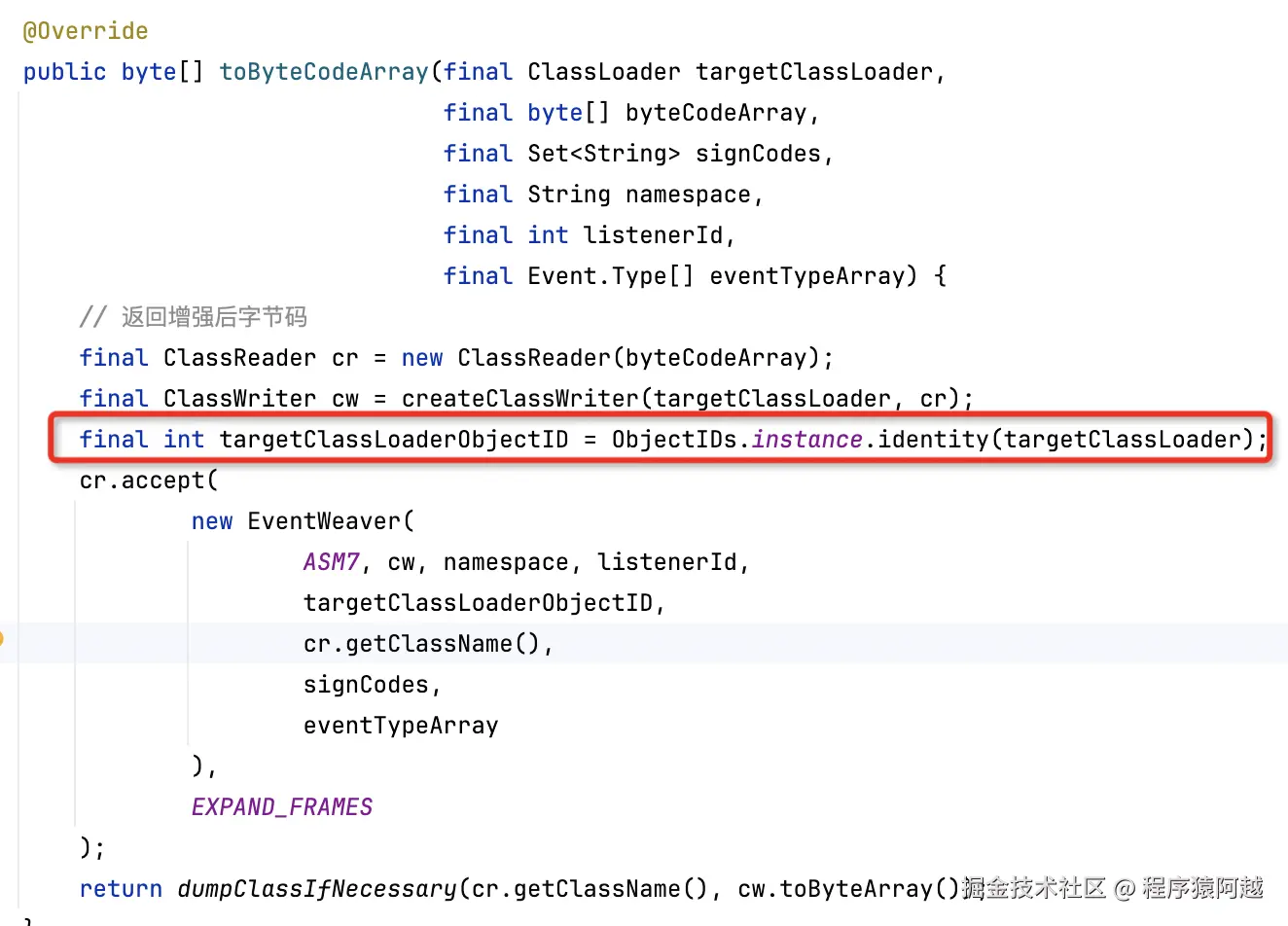

EventEnhancer#toByteCodeArray：这里会将被增强的class的classloader缓存下来。

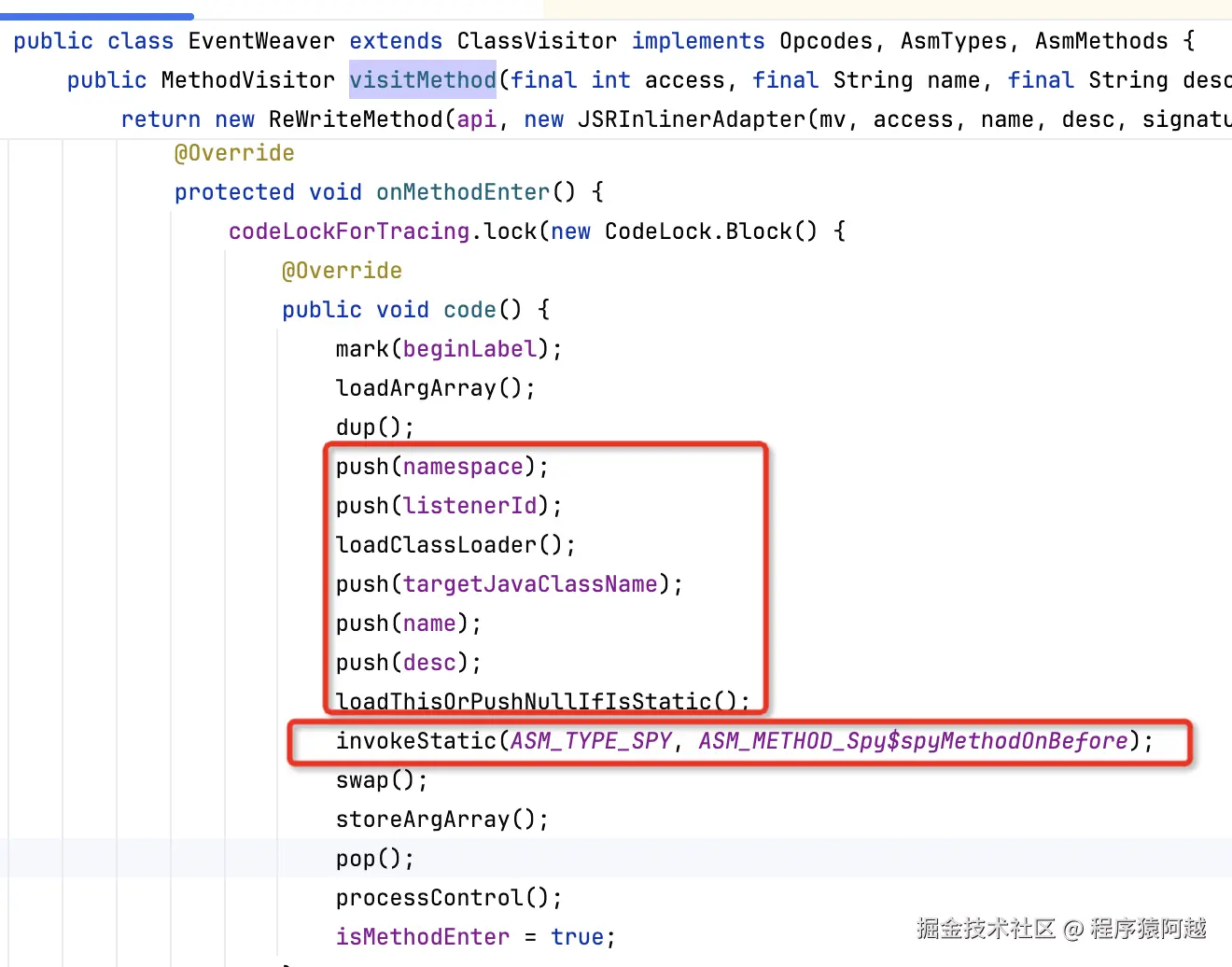

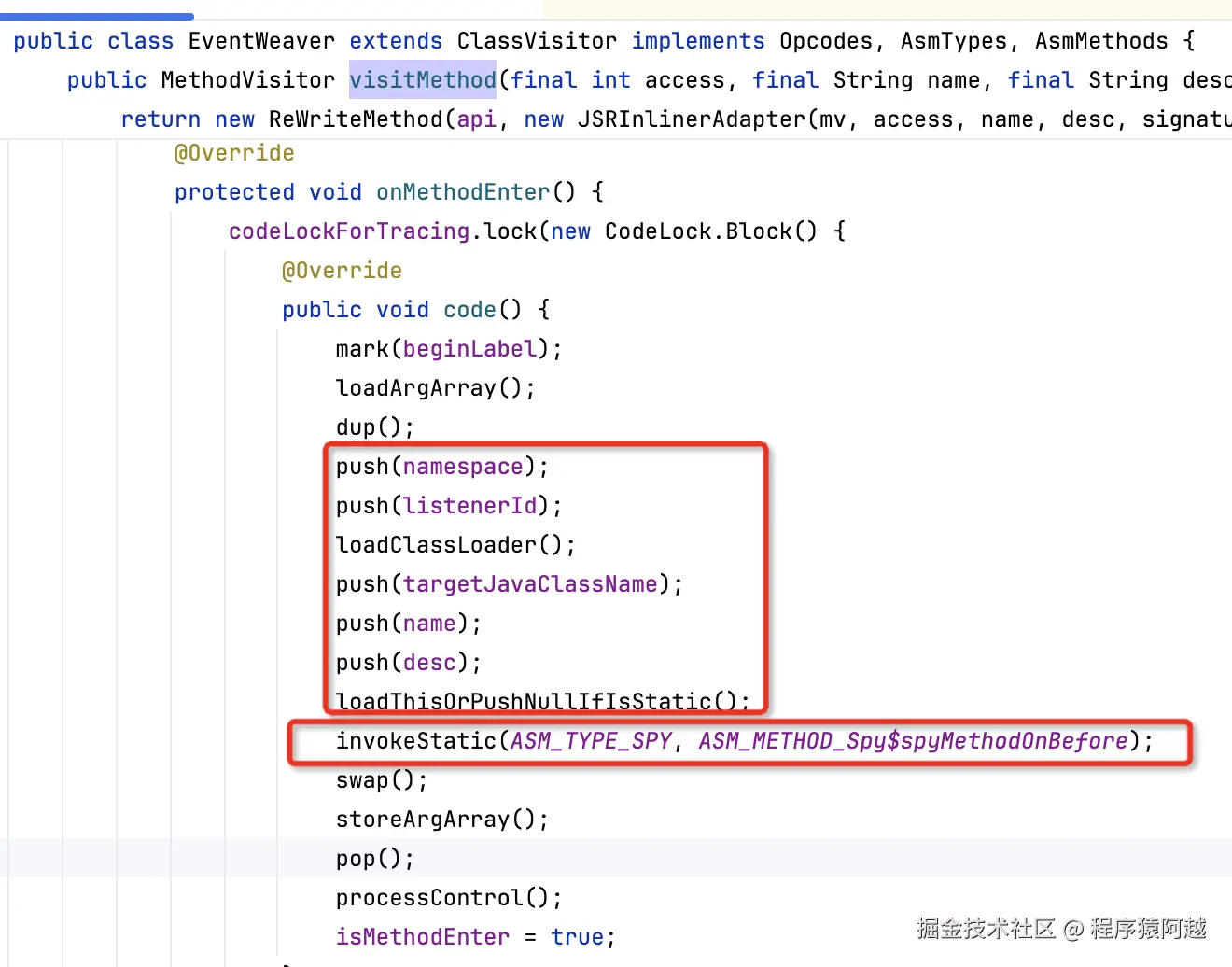

EventWeaver#visitMethod：以EventType=before为例，最终携带namespace、listenerId（用户Listener的唯一编号）等临时变量，调用Spy#spyMethodOnBefore静态方法。

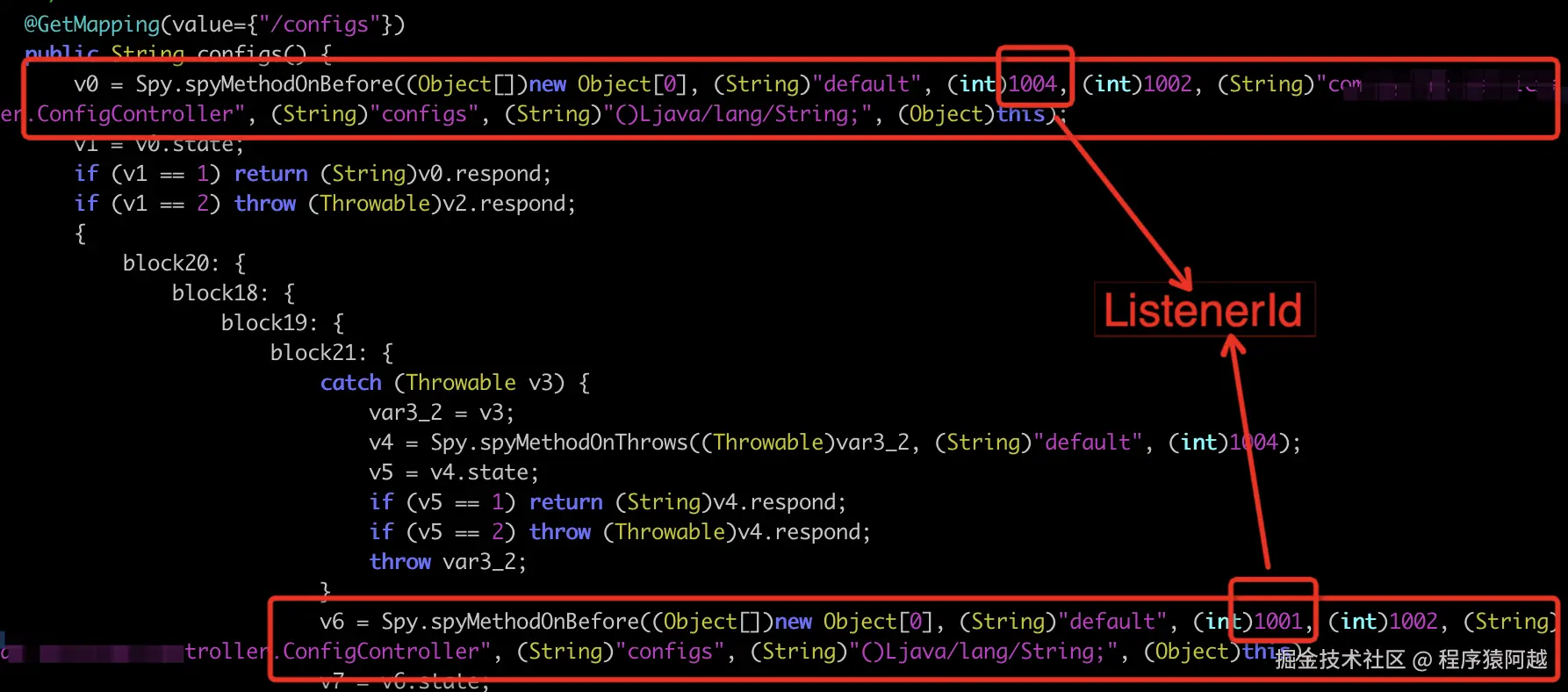

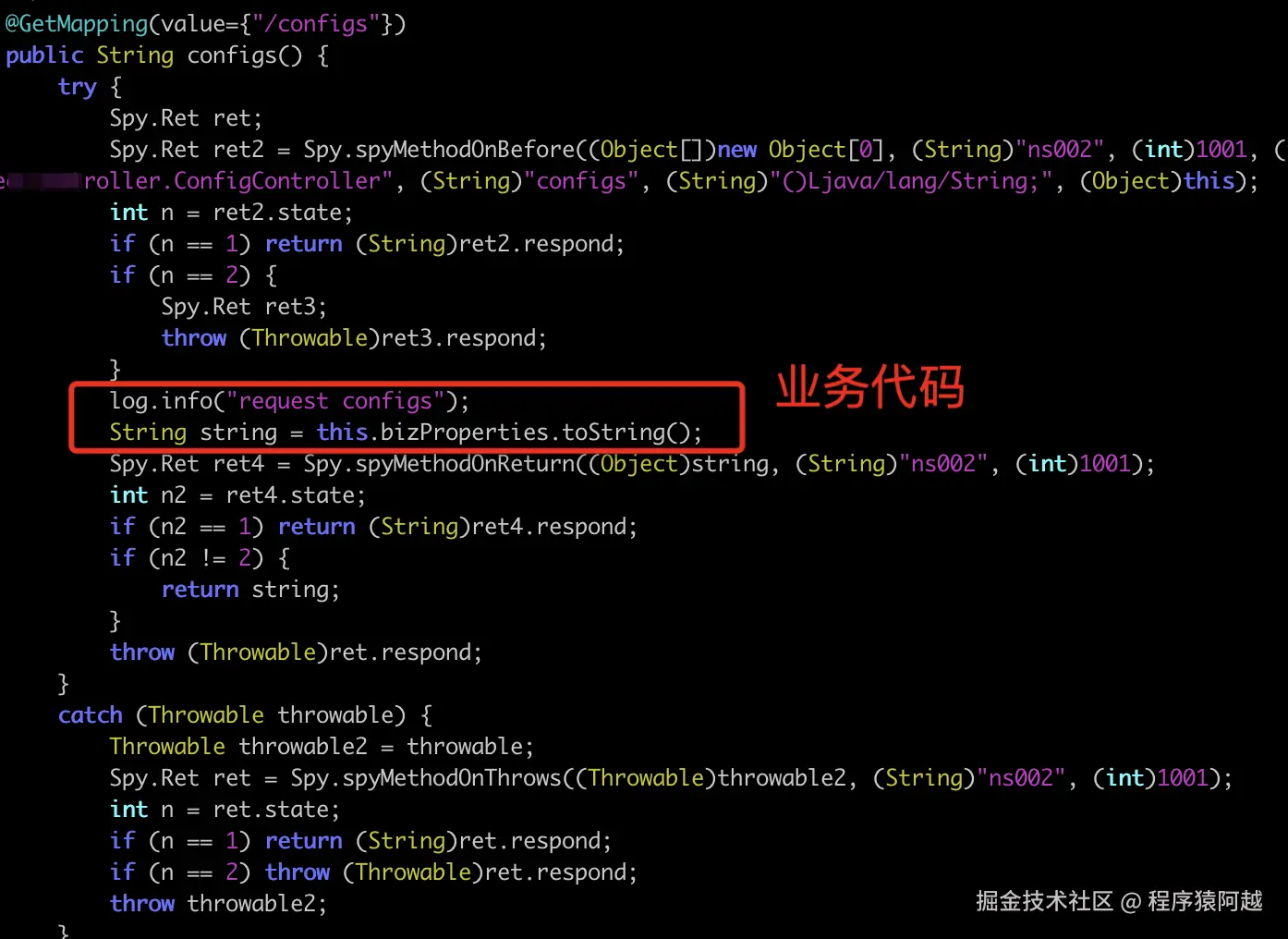

增强后如下：
如果对于同一个方法增强两次，则按照Transformer的顺序，先增强的在内层，后被调用；后增强的在外层，先被调用。比如案例中，先注入delay后注入throw，则无延迟直接异常；先注入throw后注入delay，则延迟后抛出异常。
2、retransform
对于已经加载的class，需要执行retransform让增强生效。

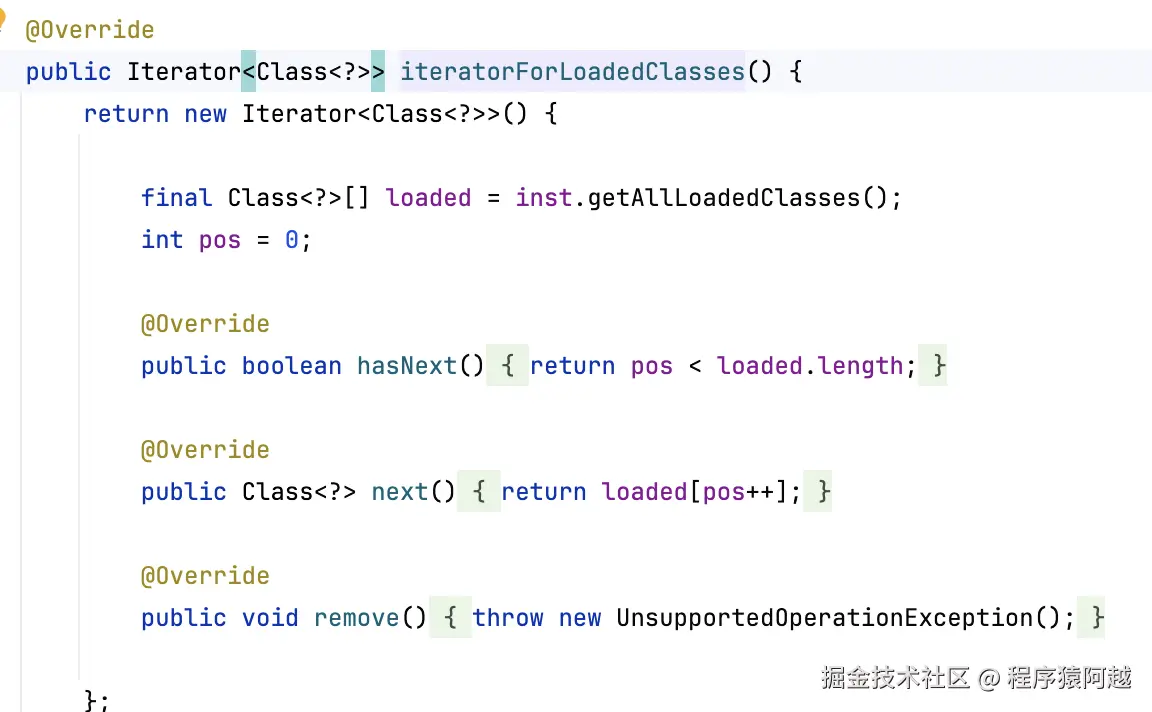

DefaultCoreLoadedClassDataSource#iteratorForLoadedClasses：操作Instrumentation获取所有已经被加载的class。

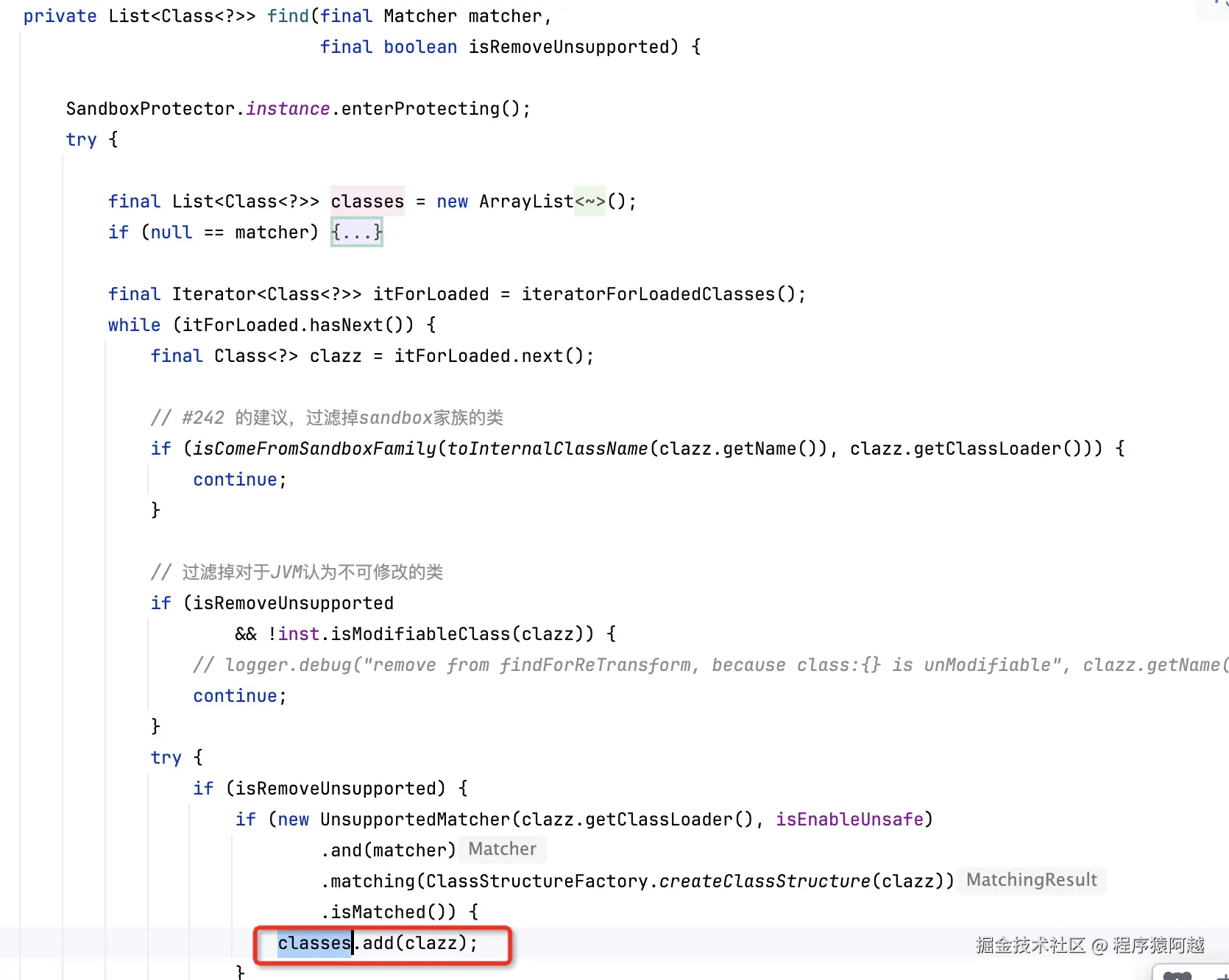

DefaultCoreLoadedClassDataSource#find：使用用户指定Filter过滤后得到需要retransform的已经被加载的class。

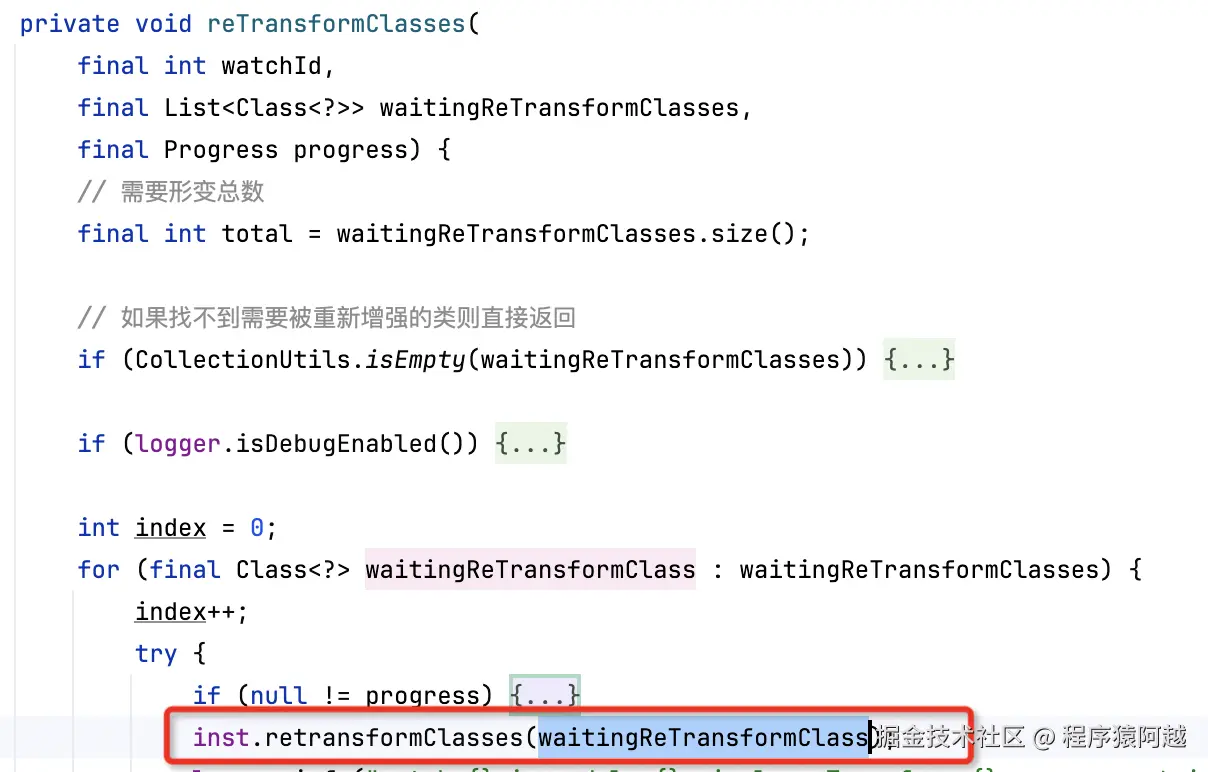

DefaultModuleEventWatcher#reTransformClasses：循环这些class执行retransform。
3、运行时
因为Spy在Bootstrap类加载器里，所以用户class能加载到。
Spy#spyMethodOnCallBefore：以before为例，根据ns找到ns下的单例EventListenerHandler。

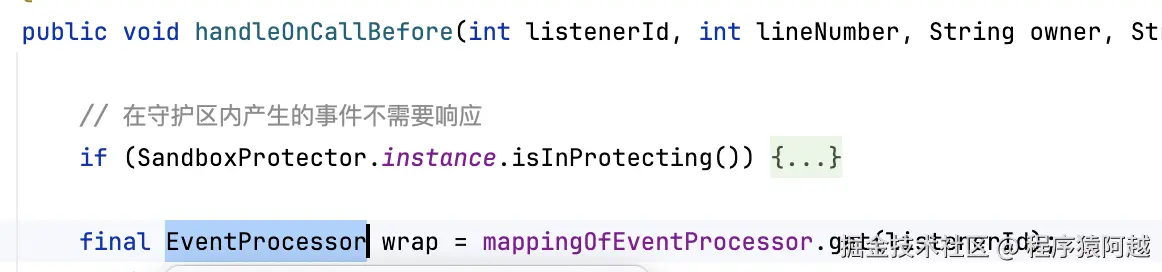

EventListenerHandler#handleOnCallBefore：EventListenerHandler根据listener的id找到EventListener。如果模块被冻结，则会无法找到，从而不会触发增强逻辑。

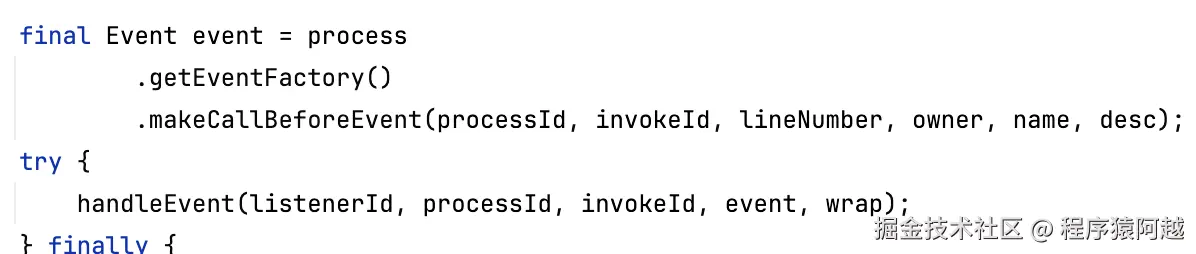

EventListenerHandler#handleOnCallBefore：构造Event对象。

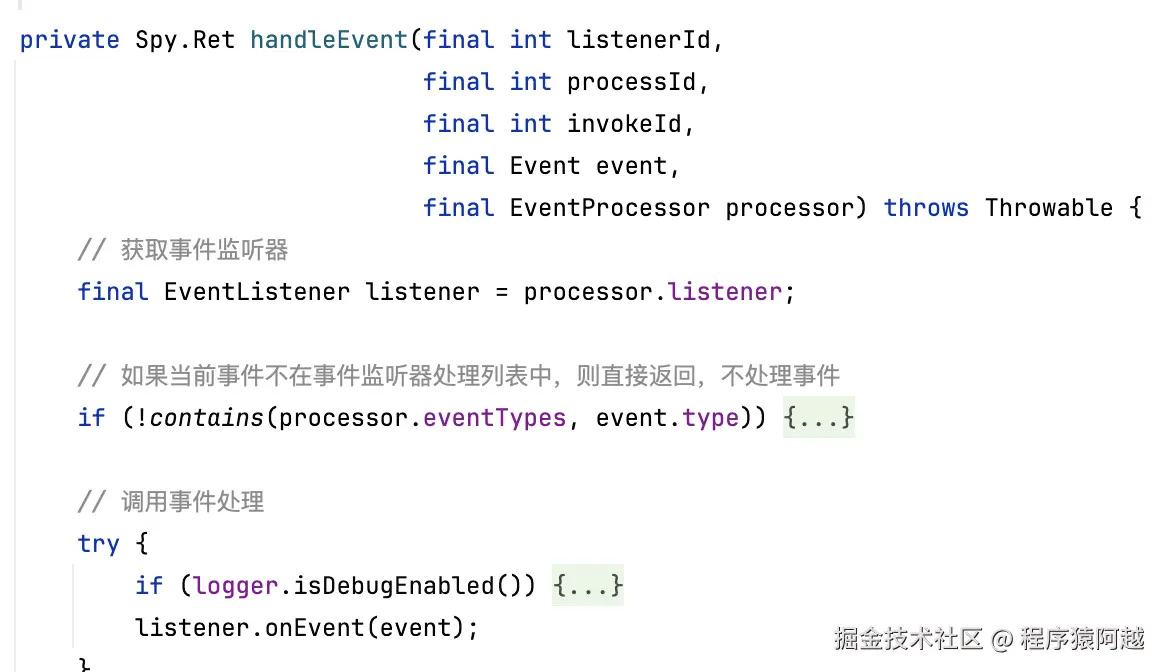

EventListenerHandler#handleEvent：确认EventListener关注当前EventType后执行onEvent。

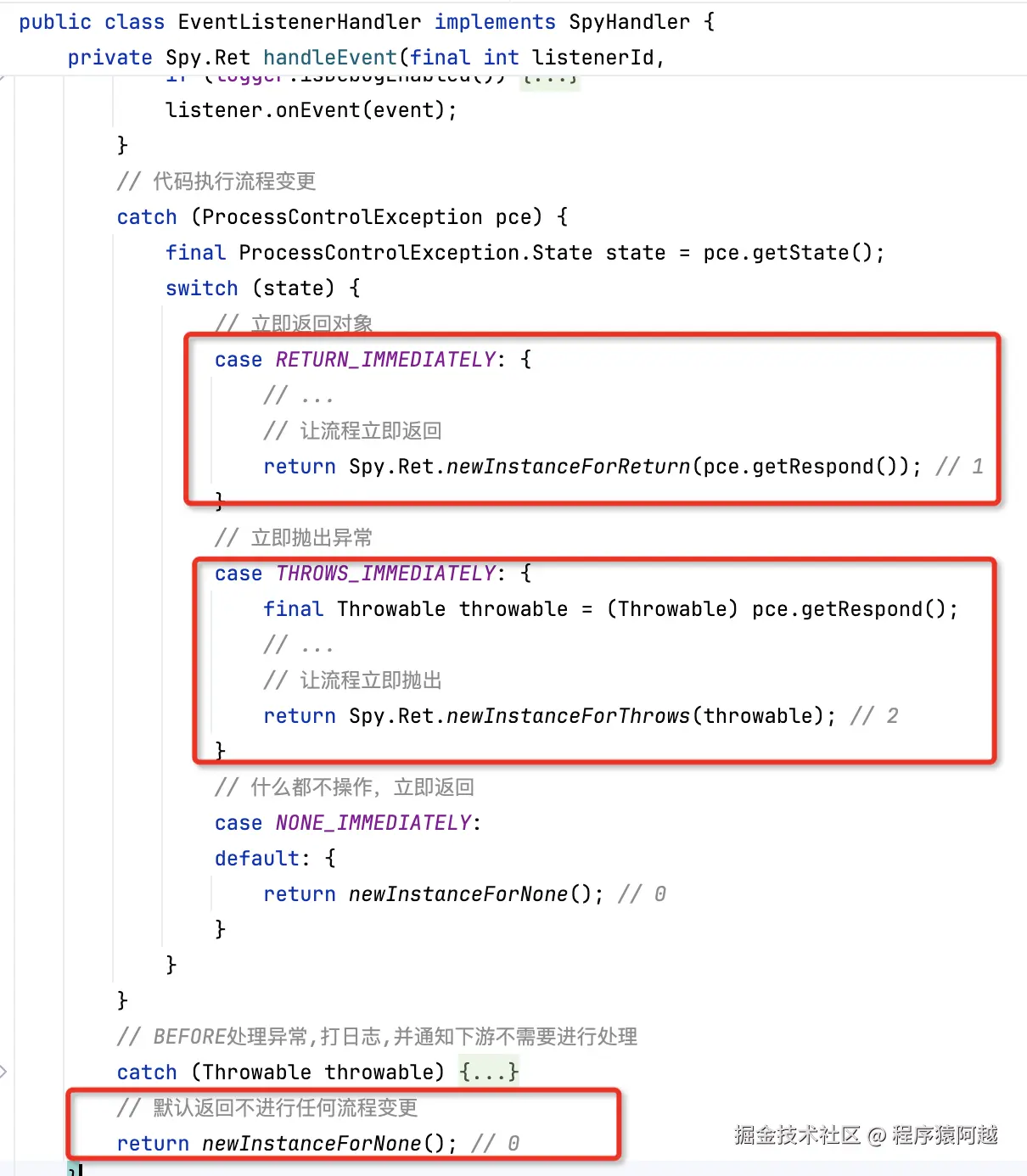

EventListenerHandler#handleEvent：用户EventListener可以通过抛出ProcessControlException改变方法执行结果。
RETURN_IMMEDIATELY，方法直接返回指定对象，Spy执行结果为1。
THROWS_IMMEDIATELY，方法抛出指定异常，Spy执行结果为2。
其他情况，Spy执行结果为0，正常执行业务逻辑。
五、激活与冻结

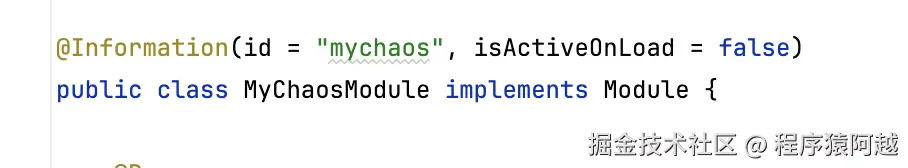

如果设置模块的isActiveOnLoad=false，则模块在加载后处于冻结状态，如果此时通过watch对增强点插桩，Listener无法收到Event。

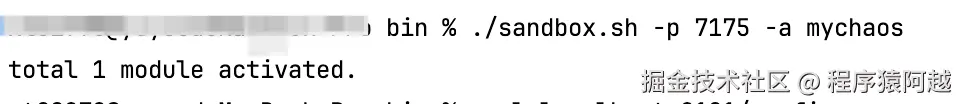

需要执行-a指令，将指定模块激活。

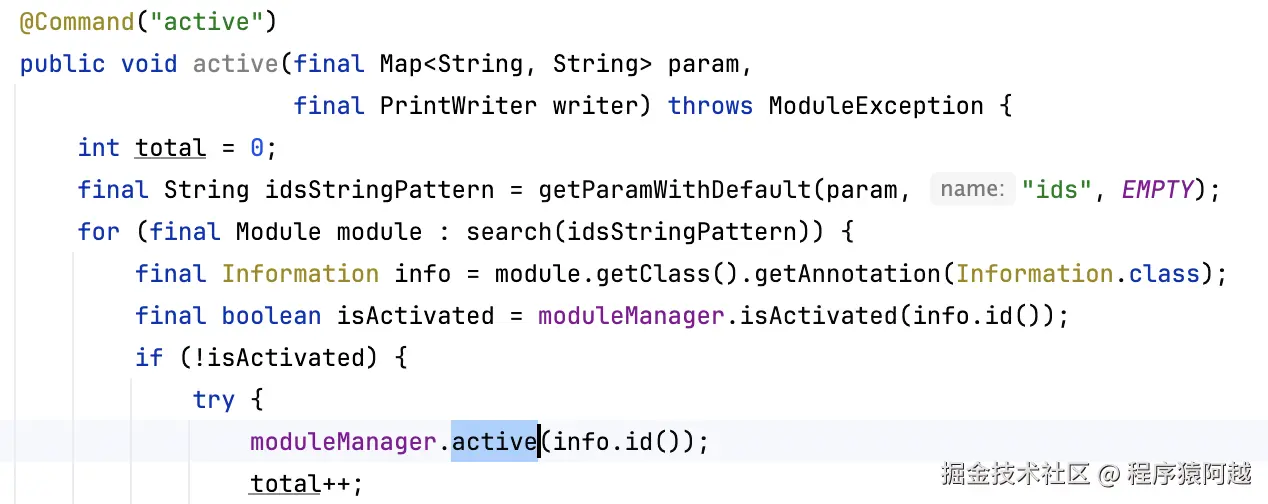

实际调用sandbox-module-mgr系统模块的active端点，根据id找到Module。

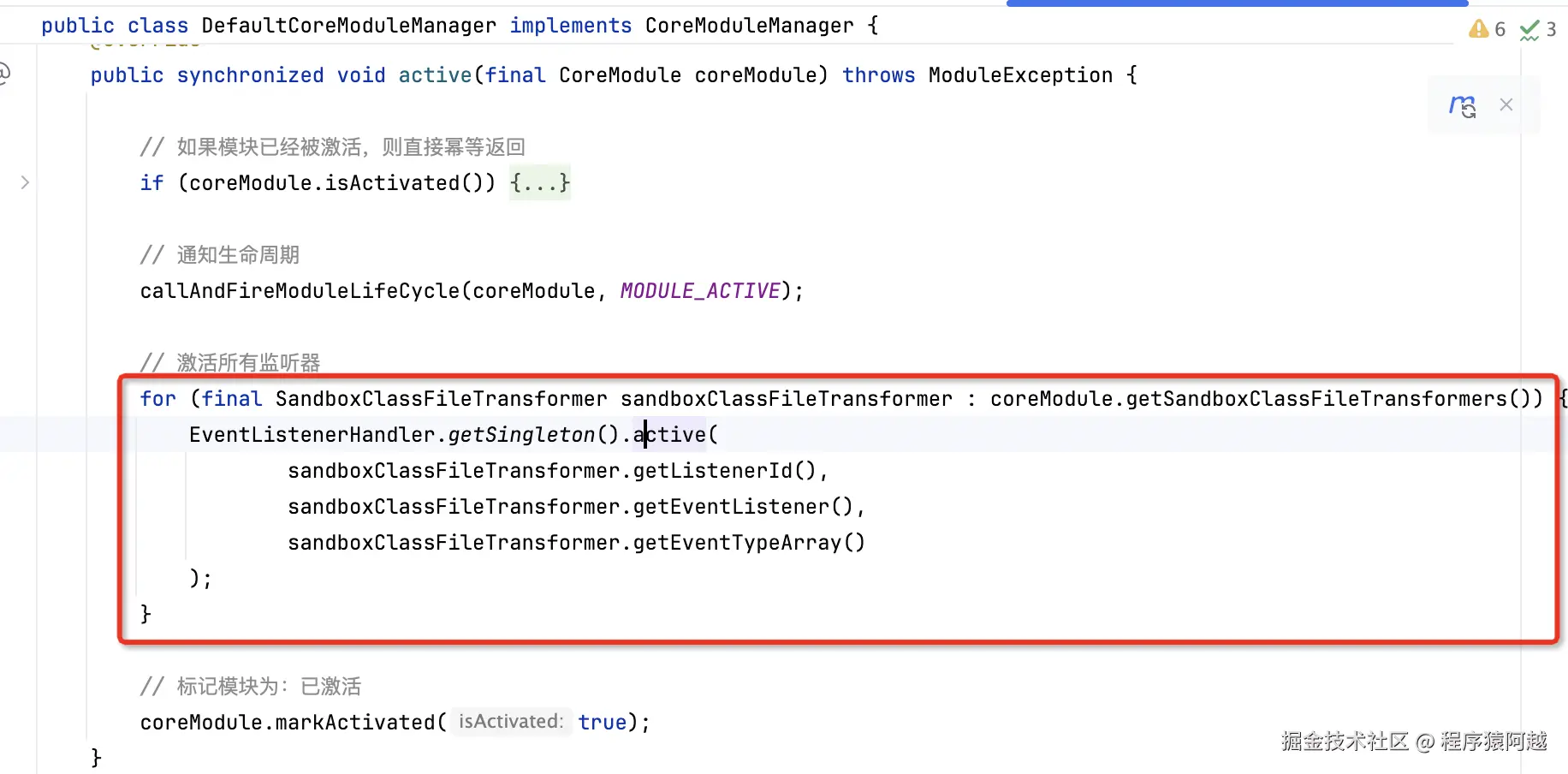

DefaultCoreModuleManager#active：
1）如果Module实现ModuleLifecycle，触发onActive回调；
2）将CoreModule中已经安装Transformer关联的Listener注册到EventListenerHandler；

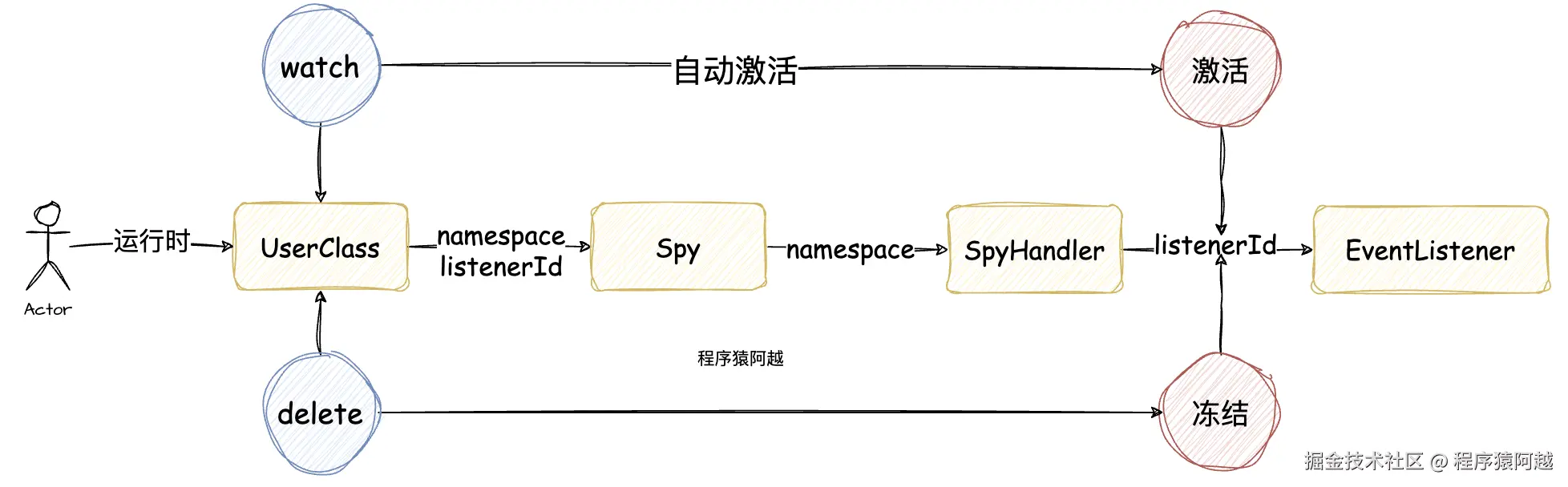

watch插桩后通过激活将插桩和用户增强逻辑产生关联。

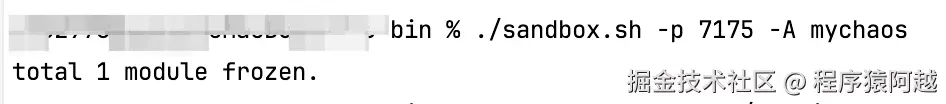

对于已经激活的模块，可以执行-A冻结，执行反向操作。
冻结是解除Listener与SpyHandler的关联，不会影响插桩。

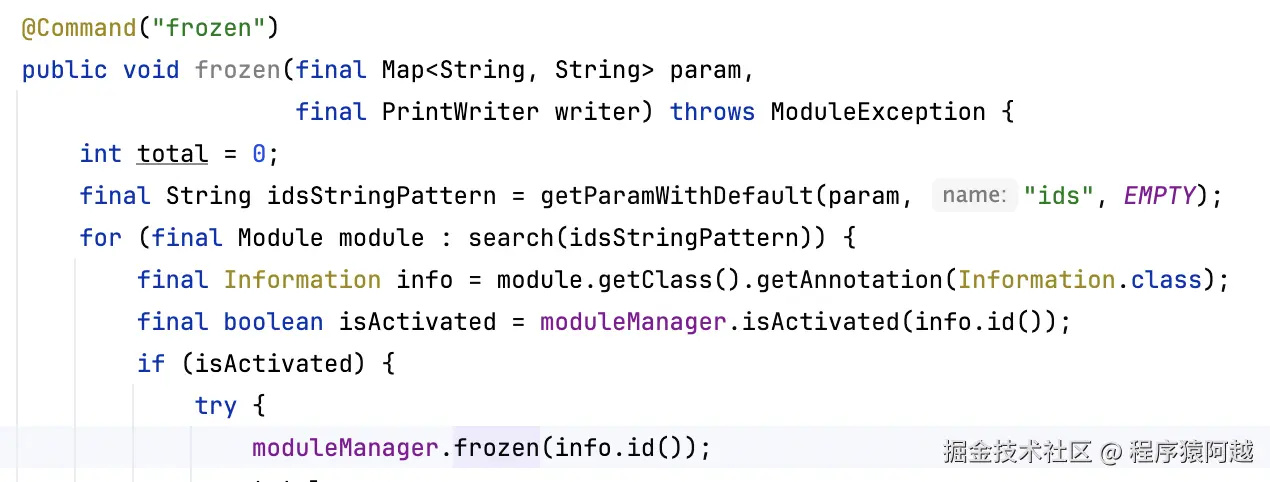

-A调用sandbox-module-mgr系统模块的frozen端点，根据id找到Module。

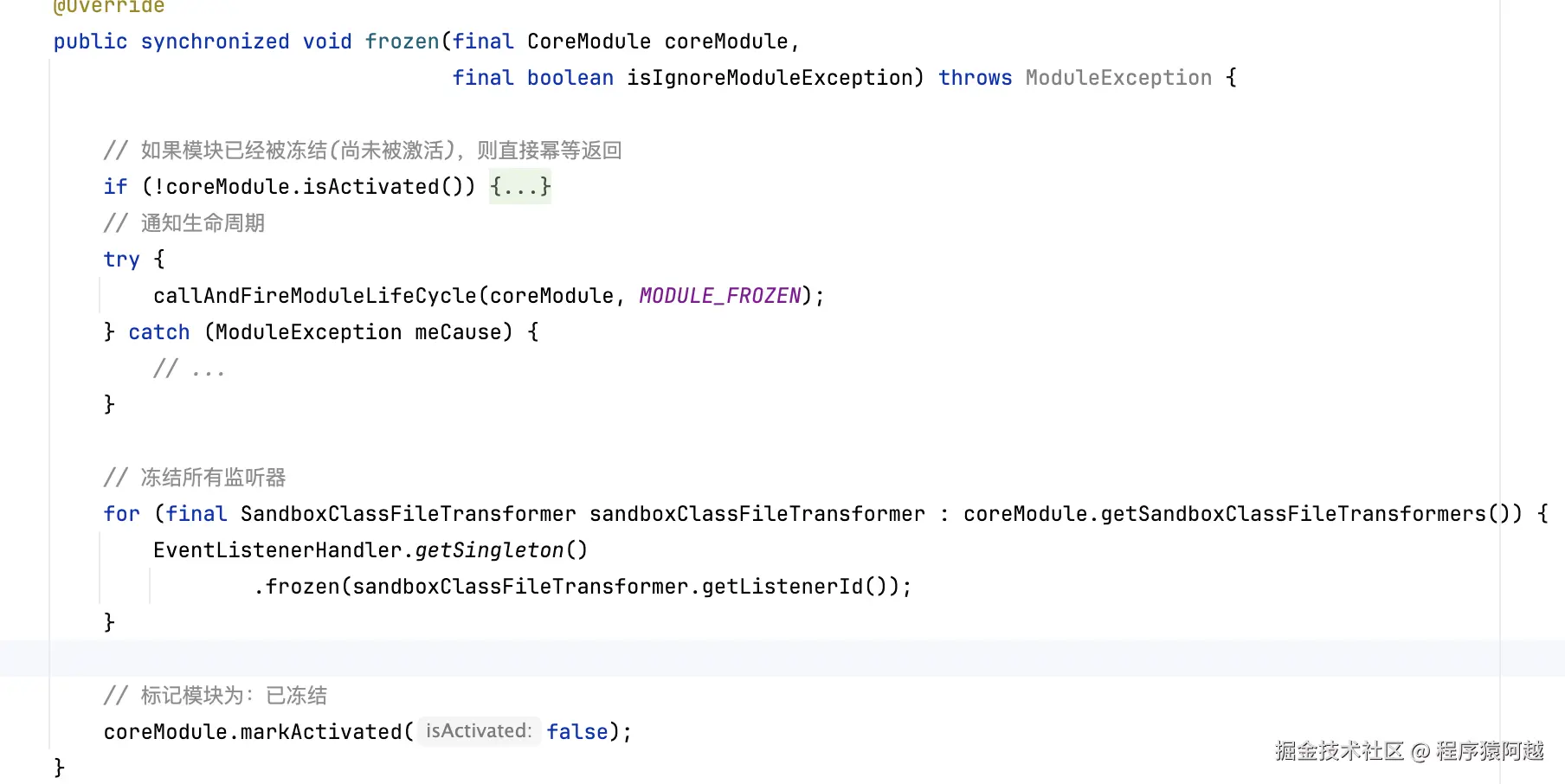

DefaultCoreModuleManager#frozen：
1）如果Module实现ModuleLifecycle，调用onFrozen方法；
2）将Module下所有EventListener与SpyHandler（EventListenerHandler）解绑；

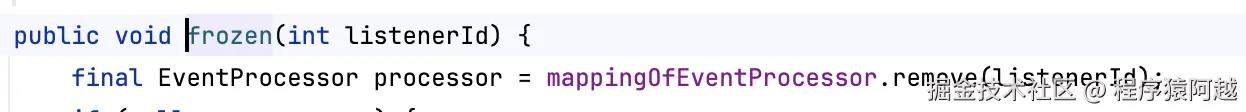

EventListenerHandler#frozen：将指定listener移除。
六、delete
调用ModuleEventWatcher传入缓存的watchId，移除插桩。

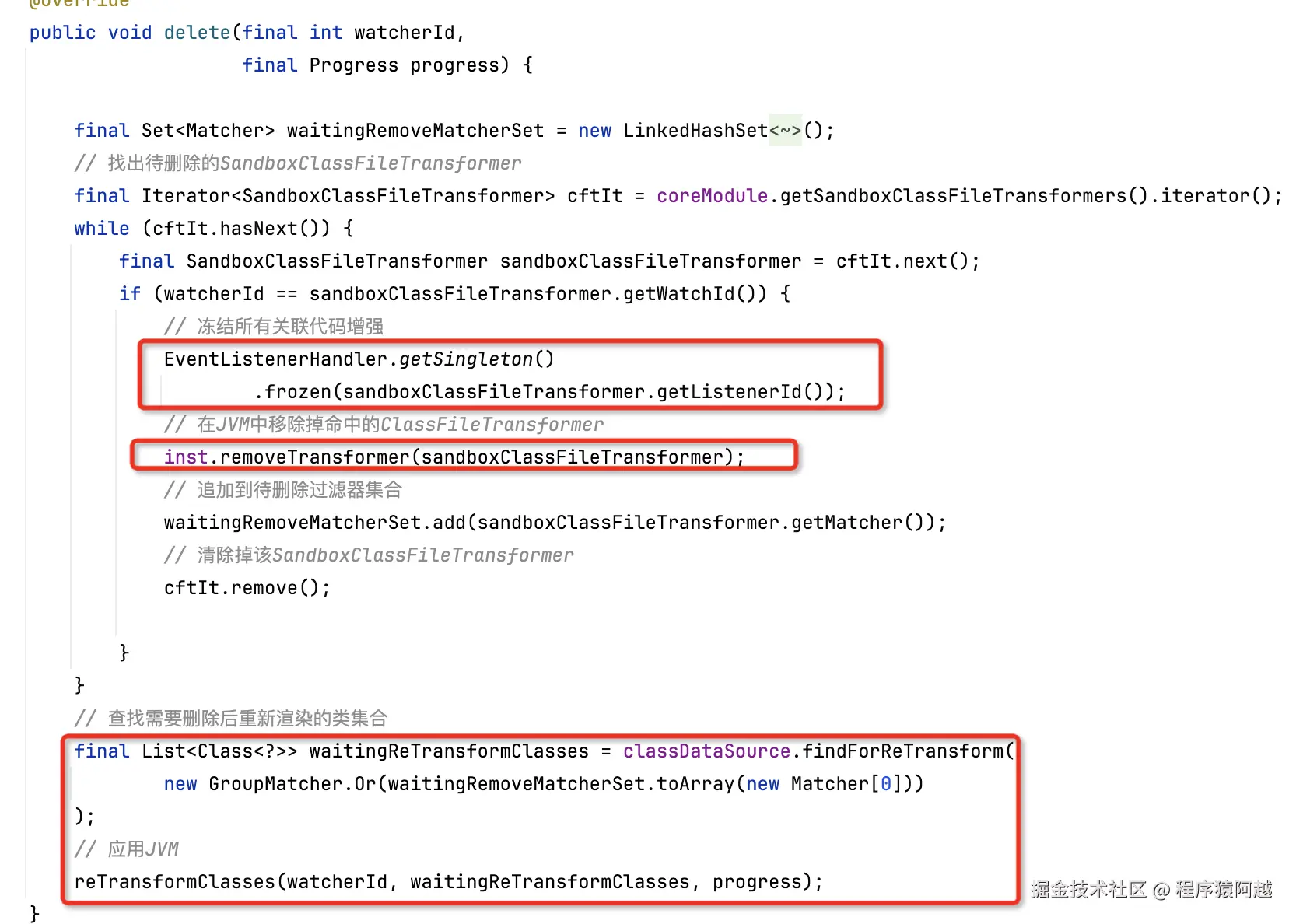

DefaultModuleEventWatcher#delete：
1）循环当前module中所有的Transformer，根据watchId匹配得到目标Transformer；
2）执行冻结，解绑Listener和SpyHandler；
3）调用Instrumentation#removeTransformer移除Transformer；
4）被增强的class可能已经被加载，需要再触发retransform还原class；
七、sandbox卸载

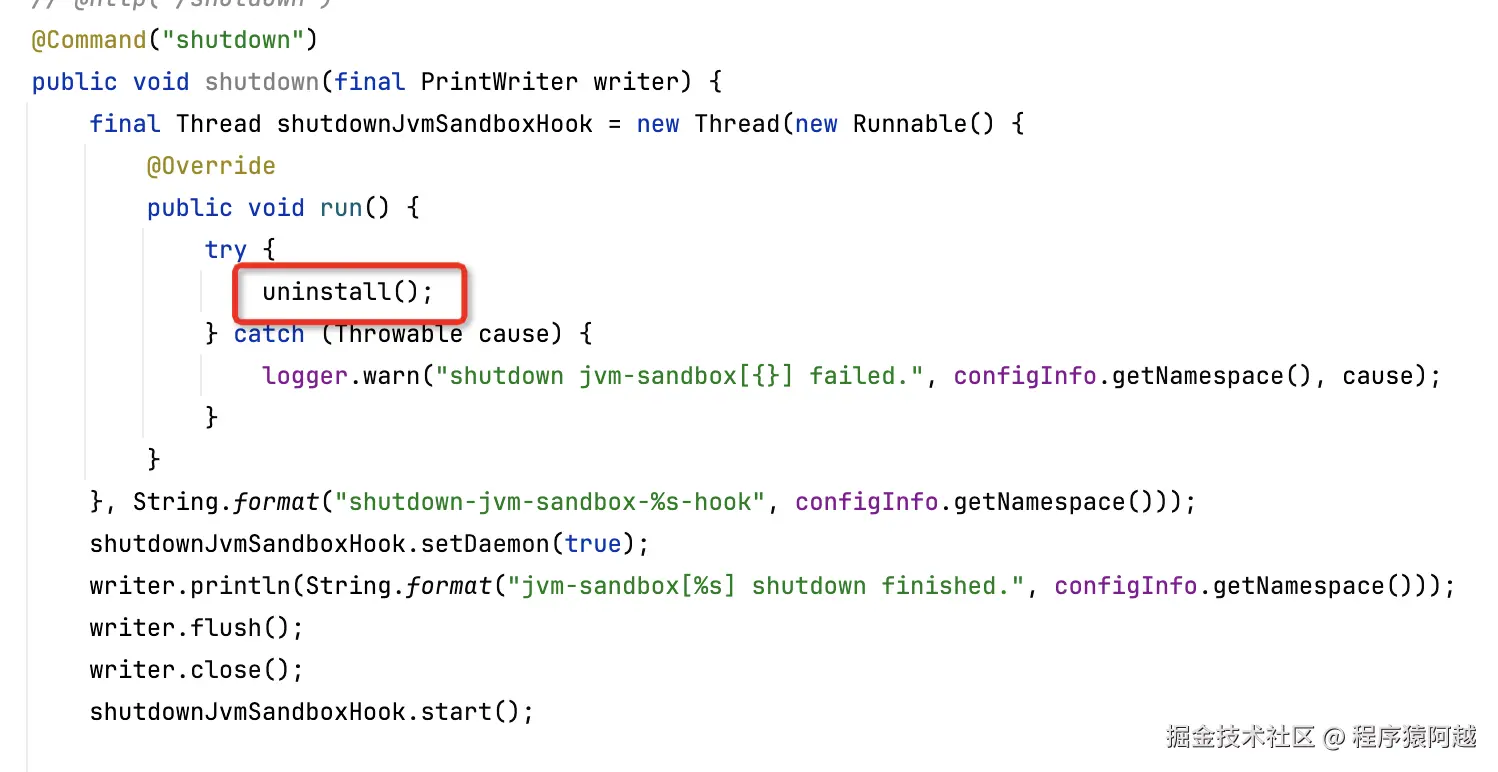

ControlModule#shutdown：通过-S指令执行sandbox卸载，实际调用
sandbox-control系统模块的shutdown端点。

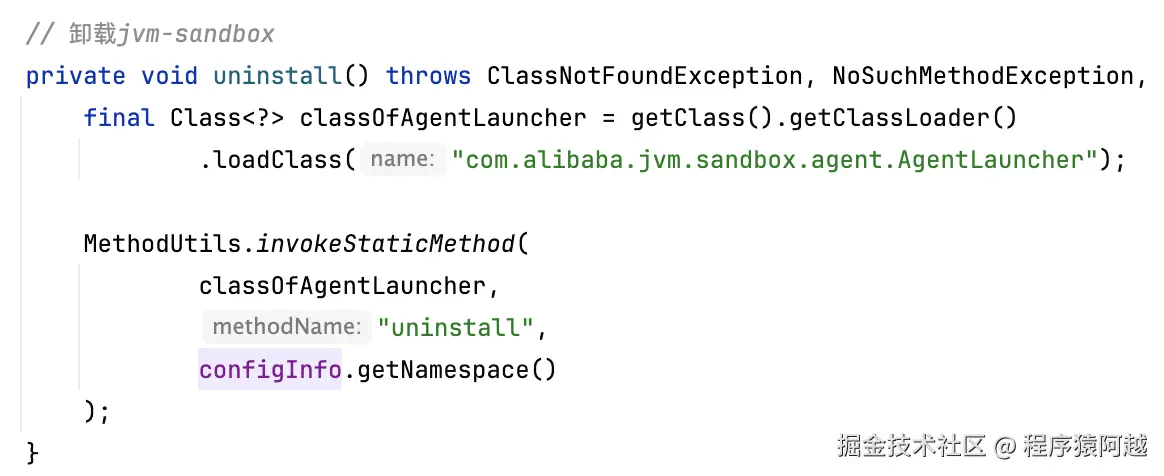

ControlModule#uninstall：使用sandbox-control模块的类加载器加载AgentLauncher（agent启动类），反射调用uninstall方法，卸载当前ns。
注：sandbox-control模块虽然不依赖sandbox-agent.jar，模块类加载器ModuleJarClassLoader支持从AppClassLoader加载class，见上面加载所有模块。

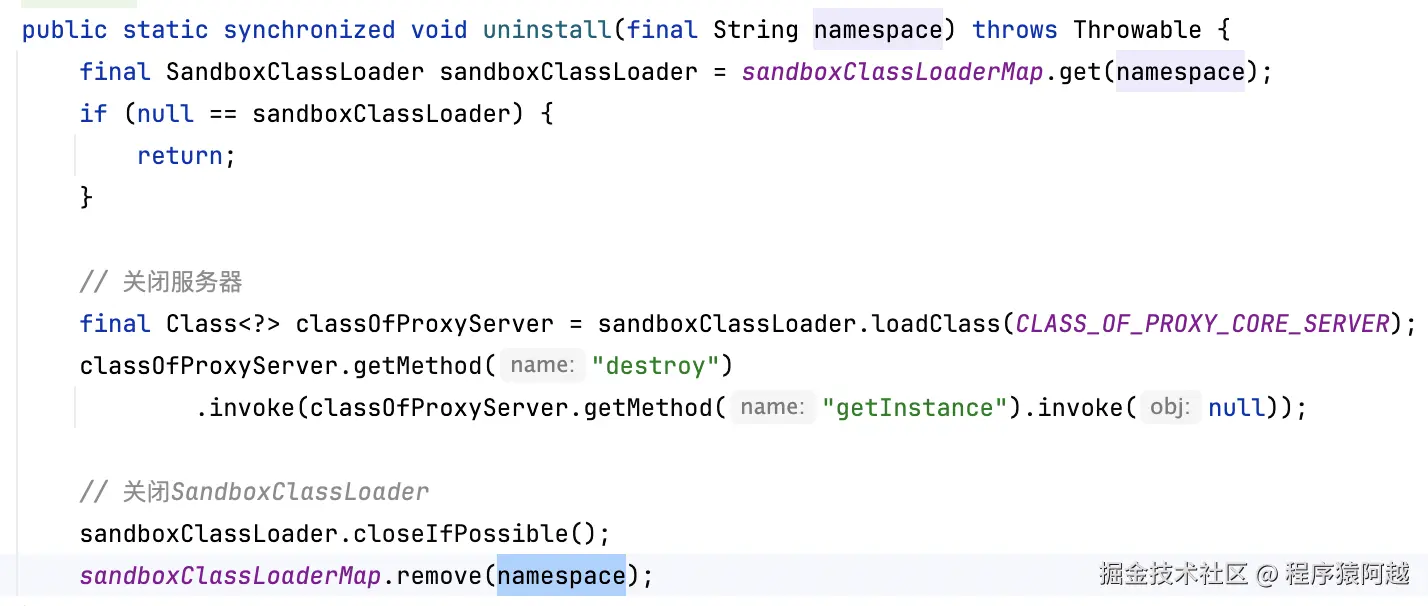

AgentLauncher#uninstall：通过ns下的SandboxClassLoader反射调用Http服务销毁，关闭SandboxClassLoader。

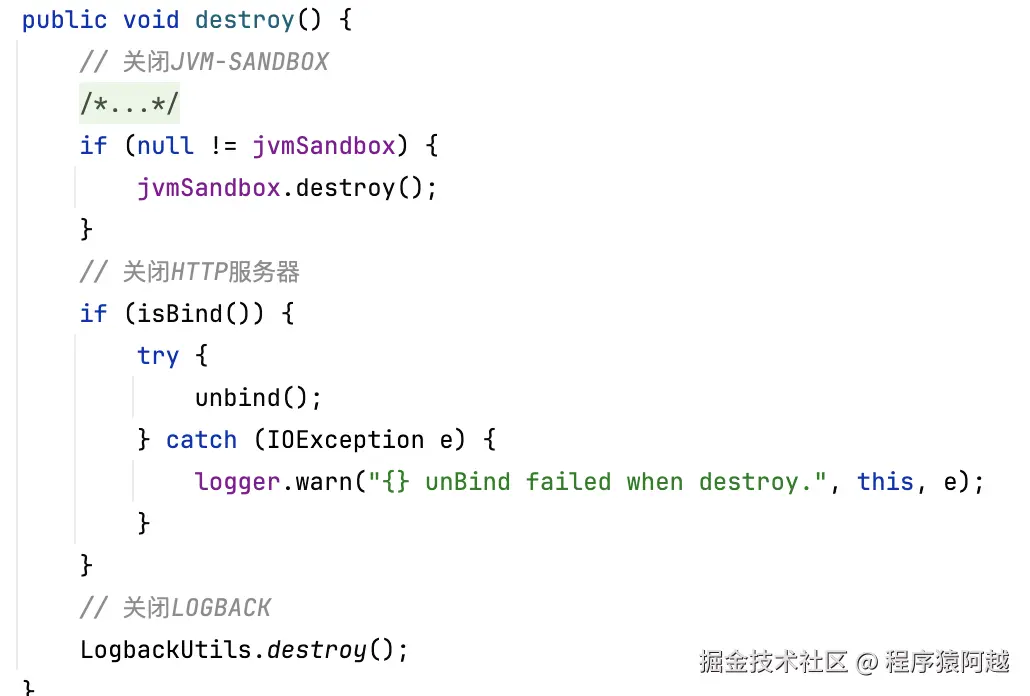

JettyCoreServer#destroy：关闭JvmSandbox、关闭JettyServer、关闭logback。
重点在于JvmSandbox的销毁。

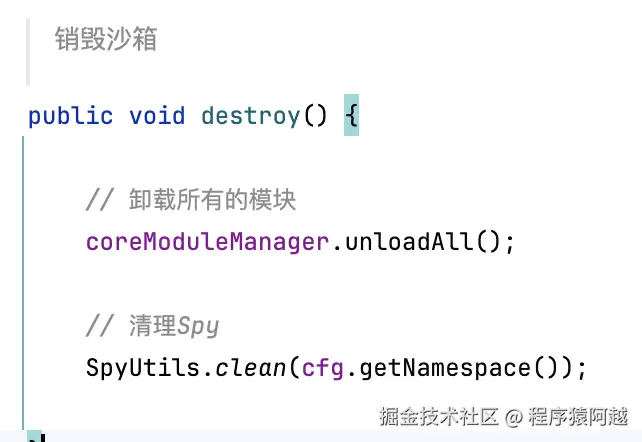

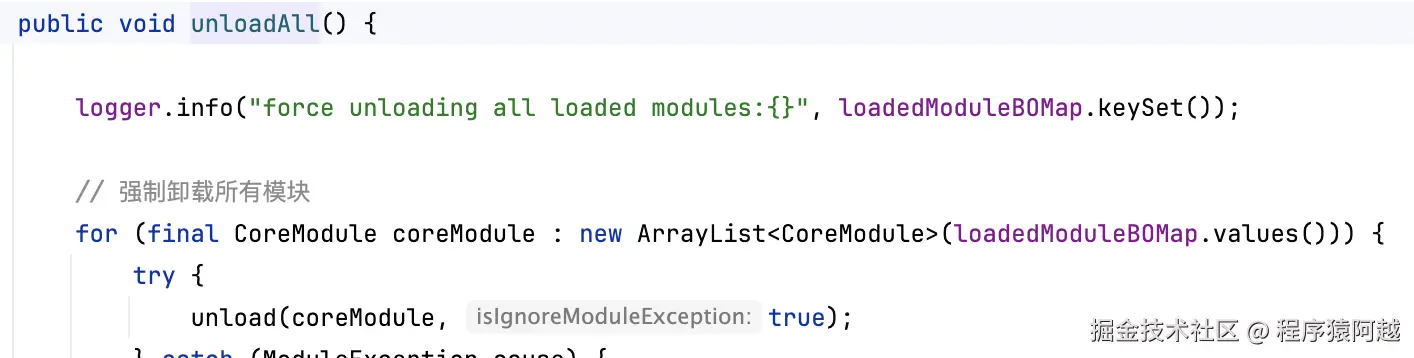

JvmSandbox#destroy：卸载所有Module，将ns下的单例SpyHandler（EventListenerHandler）从Spy中注销。

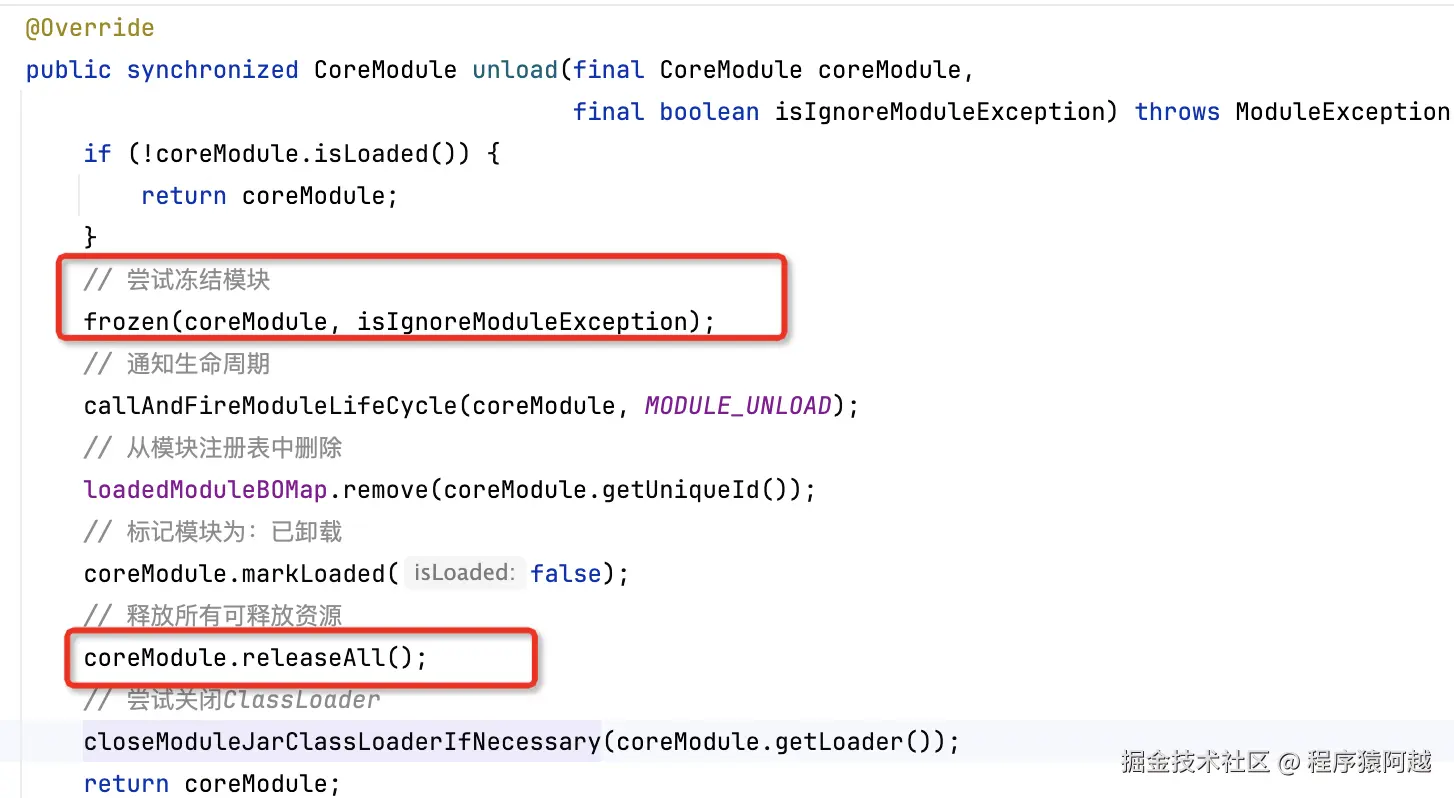

DefaultCoreModuleManager#unload：对于每个Module
1）冻结模块，将所有EventListener与SpyHandler（EventListenerHandler）解除关联；
2）触发ModuleLifeCycle#onUnload；
2）释放资源；

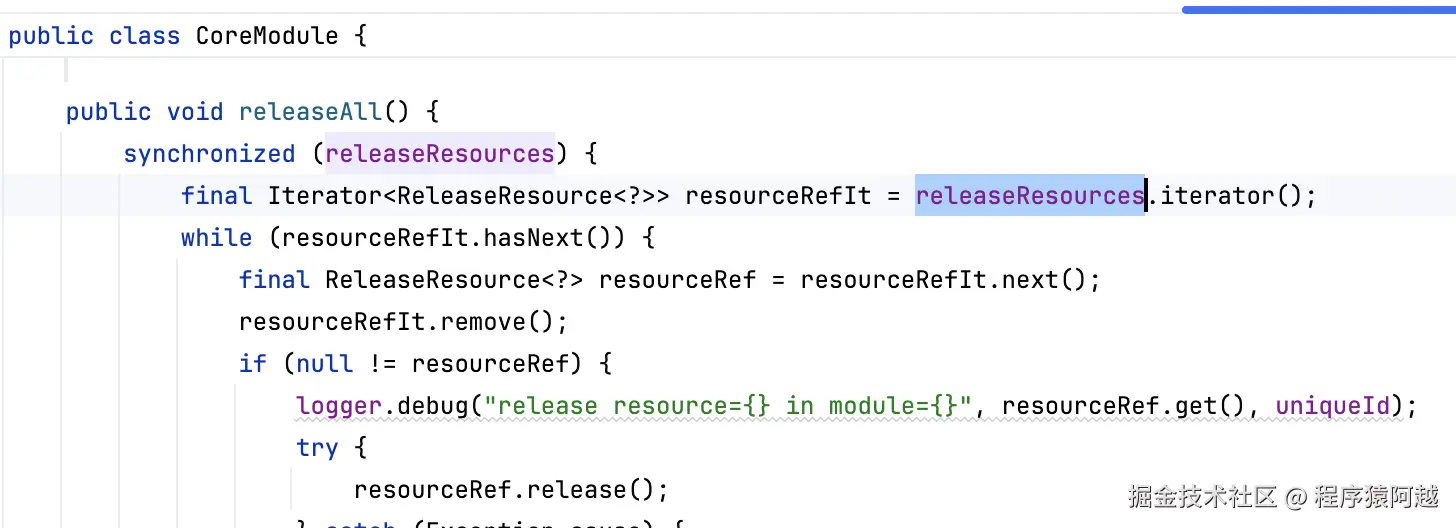

CoreModule#releaseAll：在Module中缓存了一些需要释放的资源，在结束后需要释放。

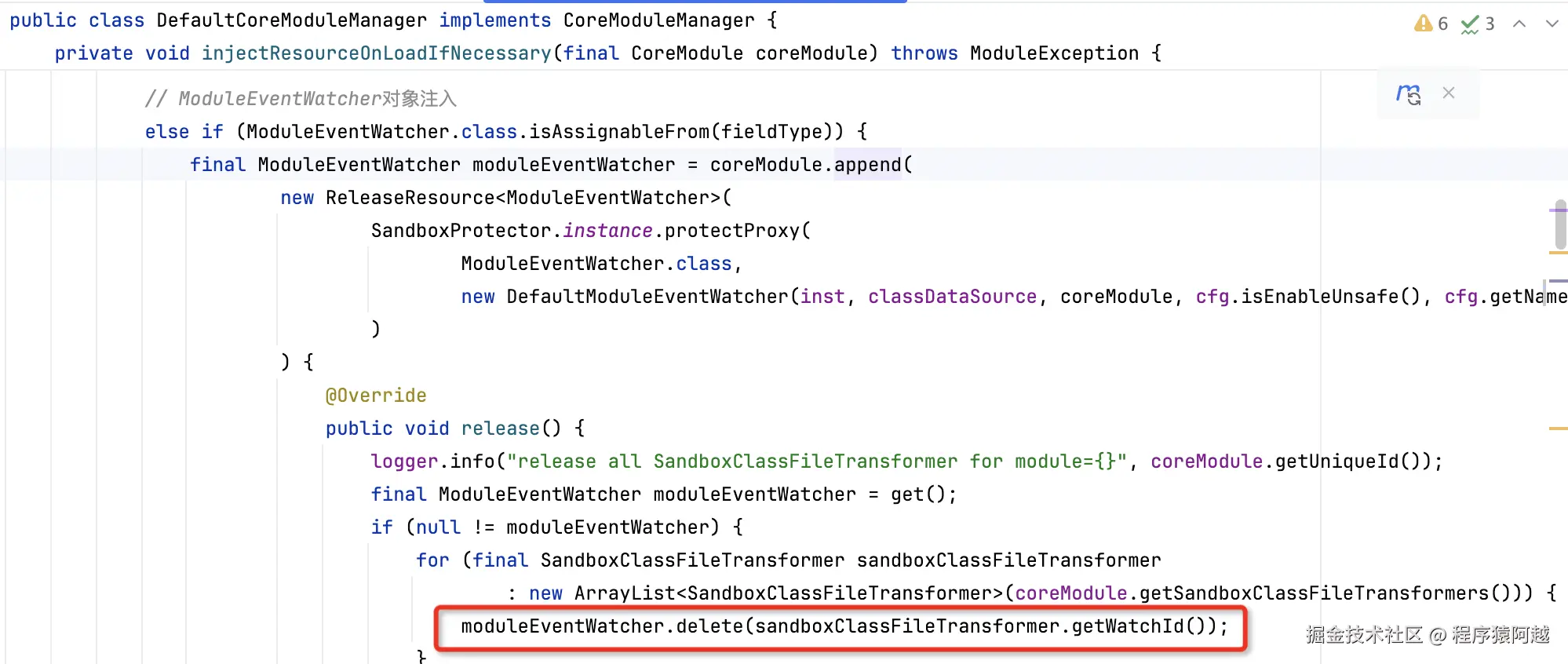

DefaultCoreModuleManager#injectResourceOnLoadIfNecessary：对于Module自动注入了ModuleEventWatcher的情况，会在这里执行所有Transformer的delete方法，移除Transformer，并恢复class。

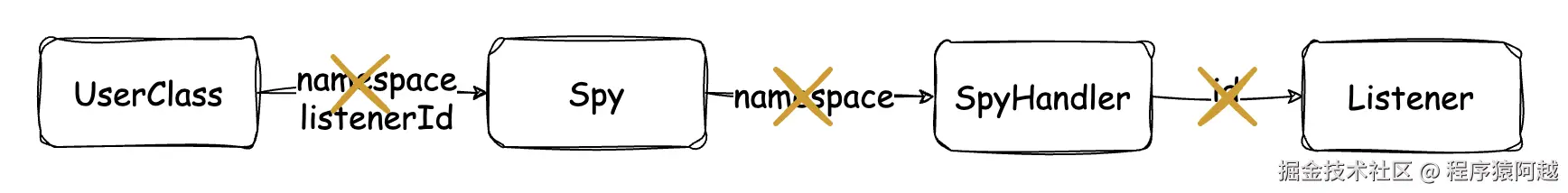

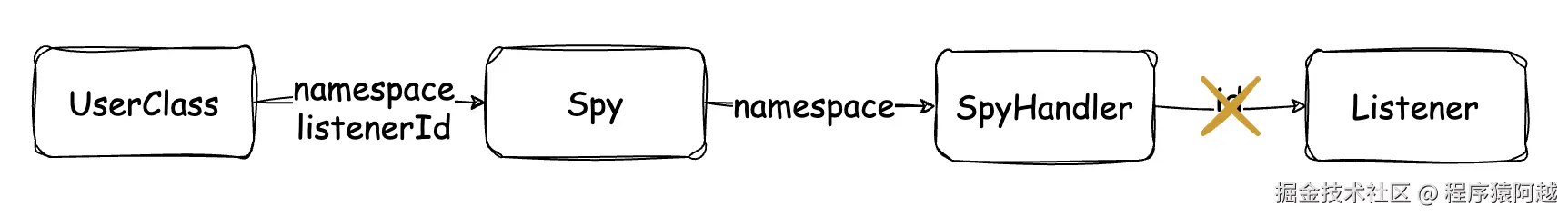

至此用户class被还原，不会调用Spy。Spy取消关联被销毁ns的SpyHandler。解冻解除Listener与SpyHandler关联。

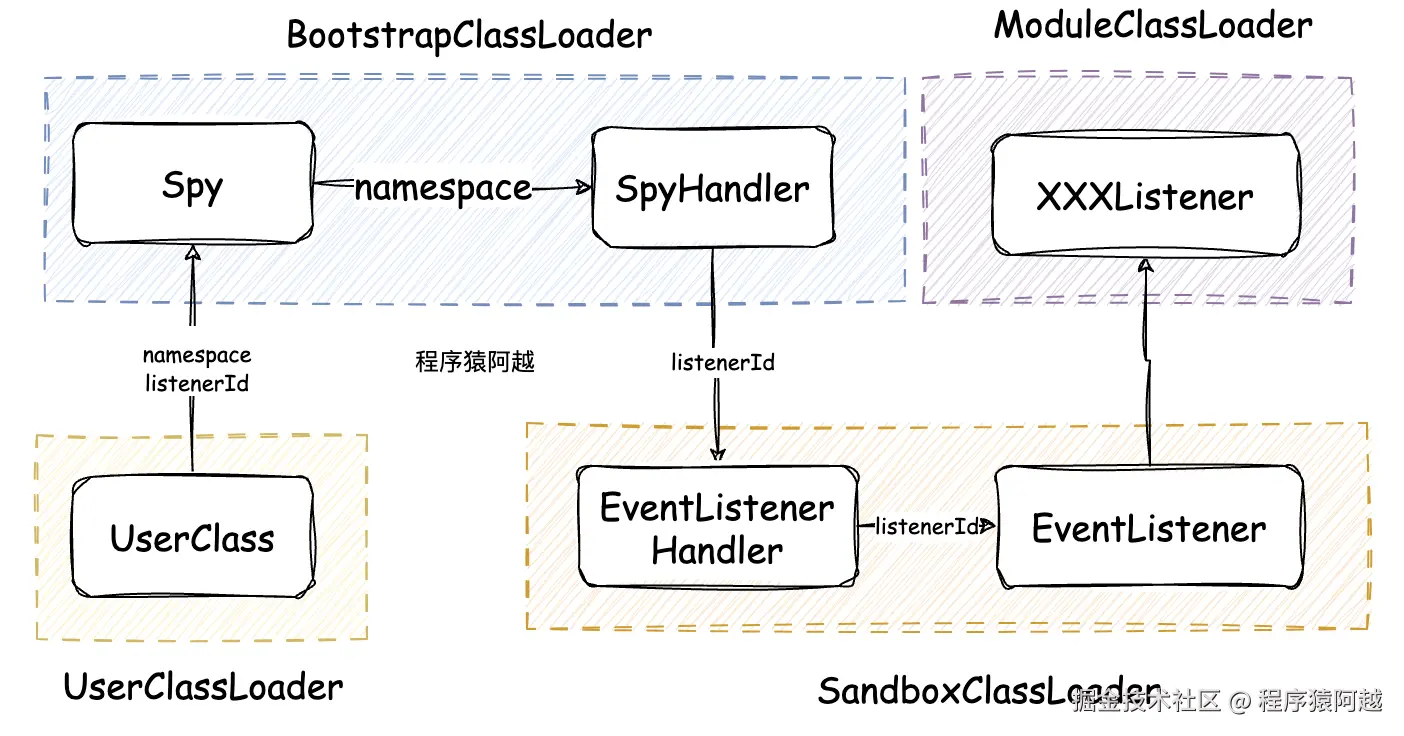

总结
1、类加载

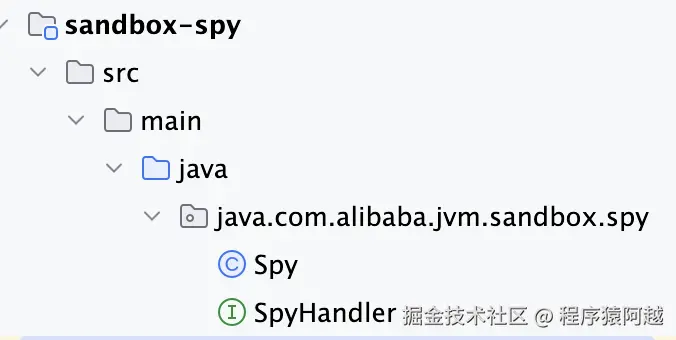

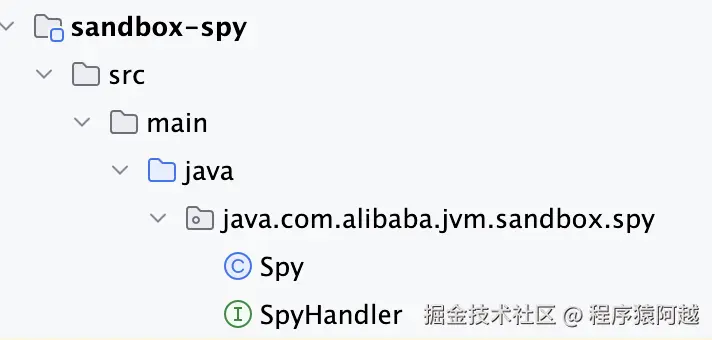

BootstrapClassLoader：加载sandbox-spy.jar。
1）SpyHandler接口：定义before/return/throw的回调方法，每个ns会有一个SpyHandler实现（EventListenerHandler）；
2）Spy：静态map维护每个ns的SpyHandler实现，后续用户代码可以通过Spy进入插桩逻辑；
AppClassLoader：加载sandbox-agent.jar。
1）AgentLuancher：agent启动类，维护n个ns下的SandboxClassLoader；
2）SandboxClassLoader：每个ns会创建一个SandboxClassLoader；
SandboxClassLoader：加载sandbox-core.jar，包括所有sandbox的核心实现。
1）JettyCoreServer：每个ns对应一个http服务，挂载后会启动；
2）DefaultCoreModuleManager：管理ns下的所有Module；
3）EventListenerHandler：每个ns有一个SpyHandler实现，维护用户通过watch加入的EventListener；
ModuleJarClassLoader：每个ns下的一个模块jar对应一个ModuleJarClassLoader，sandbox默认提供sandbox-mgr-module模块实现模块管理功能。
ModuleJarClassLoader的类加载机制如下：
1）对于sandbox-api包中的类，包括servlet和Resource注解，优先走所在ns的SandboxClassLoader；
2）从自己module.jar中加载；
3）降级走被增强class的classloader加载；（所以模块中provided引入宿主依赖jar可以加载到对应class）
4）最终才走parent的classloader（AppClassLoader）加载；
2、Agent挂载和sandbox卸载
Agent挂载一般通过sandbox脚本执行，通过-p指定java进程，-n指定namespace。
注：除了connect only场景（-C指定sandbox的ip和port），每次执行sandbox.sh都会触发挂载逻辑。
sandbox脚本执行sandbox-core.jar中的CoreLauncher，根据进程号挂载agent。
agentmain：
1）开启http服务；
2）初始化基础服务，SPI加载所有模块；
sandbox提供了sandbox-mgr-module系统模块，提供3个模块：
1）sandbox-info：实现-v指令；
2）sandbox-control：实现-S指令，卸载agent；
3）sandbox-module-mgr：实现-a激活、-A冻结、-l查询、-d自定义模块端点调用；
这些指令都对应一个http端点，格式如/sandbox/{namespace}/module/http/{模块id}/{端点}，如-l实际对应/sandbox/{namespace}/module/http/sandbox-module-mgr/list。
每次执行挂载，sandbox脚本会生成唯一token传入agentmain。
agentmain将token、namespace、http服务ip和port写入家目录的.sandbox.token文件中。
sandbox脚本后续可以通过token匹配到http服务信息，进行后续实际命令调用。
sandbox脚本通过-p pid -n namespace -S卸载sandbox。
卸载底层：
1）关闭http服务；
2）循环所有Module，冻结并delete，移除Transformer并还原用户class；
3、模块生命周期
watch
用户在Module中通过Resource注入ModuleEventWatcher，调用ModuleEventWatcher#watch：
1）Filter：过滤需要增强的class和method；
2）EventListener：处理增强逻辑；
3）事件类型：可多选，如Return、Before、Throws；
watch底层逻辑：
1）构建SandboxClassFileTransformer，缓存到当前ns对应的CoreModule，安装至Instrumentation；
2）classDataSource根据入参自定义Filter过滤得到已经被加载的需要retransfrom的class，对于这些class执行retransform；
3）如果Module已经被激活，则调用当前ns的SpyHandler，注册EventListener；
每个Transformer对应一个watchId编号，watch方法会返回watchId，用户需要缓存，用于后续delete。
delete
用户调用ModuleEventWatcher#delete，传入缓存的watchId，移除增强：
1）循环当前module中所有的Transformer，根据watchId匹配得到目标Transformer；
2）执行冻结，将Transformer中的EventListener与SpyHandler解绑；
3）调用Instrumentation#removeTransformer移除Transformer；
4）被增强的class可能已经被加载，需要再触发retransform还原class；
激活
默认Information注解的isActiveOnLoad=true，代表模块自动激活，在agent挂载后，模块被加载后会自动激活。
-a指令指定模块名，调用sandbox-module-mgr系统模块的active端点，根据模块名找到模块。将模块中已经安装Transformer关联的EventListener注册到SpyHandler。
注意：
1）watch是安装Transformer增强字节码；
2）激活是将增强字节码与用户EventListener关联；
冻结
-A指令指定模块名，调用sandbox-module-mgr系统模块的active端点，根据模块名找到模块。将模块中Transformer关联的EventListener从SpyHandler注销。
注意：
1）delete是移除Transformer并恢复字节码，且包含冻结；
2）冻结仅仅将EventListener移除，但是字节码增强还在，只是在运行时不会执行用户的EventListener；
4、增强后的运行逻辑
asm增强后的执行逻辑如下：
1）在方法前后和异常时，调用Spy的静态方法执行EventListener；
2）用户EventListener可以通过抛出ProcessControlException异常改变方法执行结果：
RETURN_IMMEDIATELY，Spy执行结果为1，方法直接返回指定对象；
THROWS_IMMEDIATELY，Spy执行结果为2，方法抛出指定异常；
其他，Spy执行结果为0，正常执行业务逻辑。
如果同一个增强点增强多次，后增强的会在先增强的外层（Transformer有序）。
通过watch增强后，用户类可以通过以下路径触发EventListener。
