设备管理基础

I/O设备的概念与分类

I/O设备就是将数据输入或输出计算机的外部设备，属于计算机中的硬件设备。按照不同的分类方式，有如下分类：

  • 按使用特性分类：
    • 人机交互类外部设备
    • 存储设备
    • 网络通信设备
  • 按传输速率分类：
    • 低速设备
    • 中速设备
    • 高速设备
  • 按信息交互的单位分类：
    • 块设备(传输快，可寻址)
    • 字符设备(传输慢，不可寻址，常采用中断驱动方式)

I/O控制器(IO接口)

I/O设备由机械部件和电子部件组成，I/O控制器是CPU和机械设备之间的中介，又称作设备控制器，用于实现对I/O设备的控制，有以下几种功能：

  • 接受和识别CPU发出的命令：控制器中会有相应的控制寄存器来存放CPU发来的命令和参数
  • 向CPU报告设备的状态：控制器中有相应的状态寄存器来记录IO设备当前的状态
  • 数据交换：控制器中也有相应的数据寄存器来暂存CPU或设备发来的数据
  • 地址识别：类似于内存的地址，为了区分设备控制器中的各个寄存器，也需要给各个寄存器设置一个特定的“地址”。I/0控制器通过CPU提供的“地址”来判断CPU要读/写的是哪个寄存器，由I/O逻辑实现

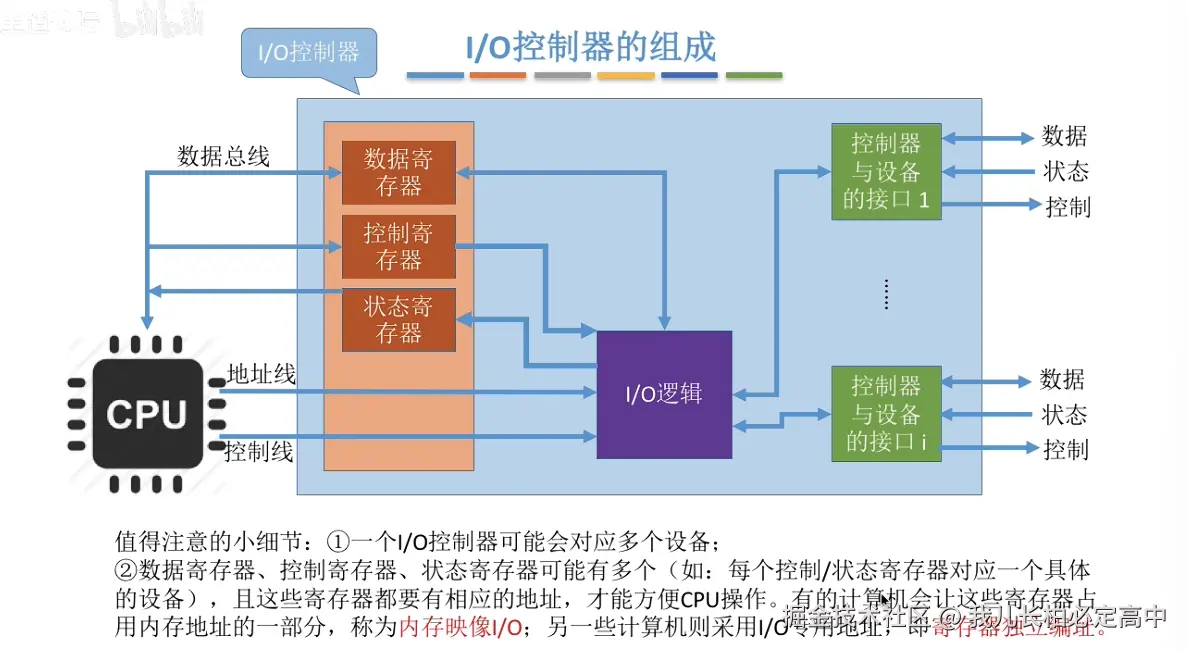

更直观的图： image.png

I/O控制器有两种编址方式：

  • 内存映射I/0：控制器中的寄存器与内存统一编址，可以采用对内存进行操作的指令来对控制器进行操作
  • 寄存器独立编址：控制器中的寄存器独立编制，需要设置专门的指令来操作控制器

I/O控制方式

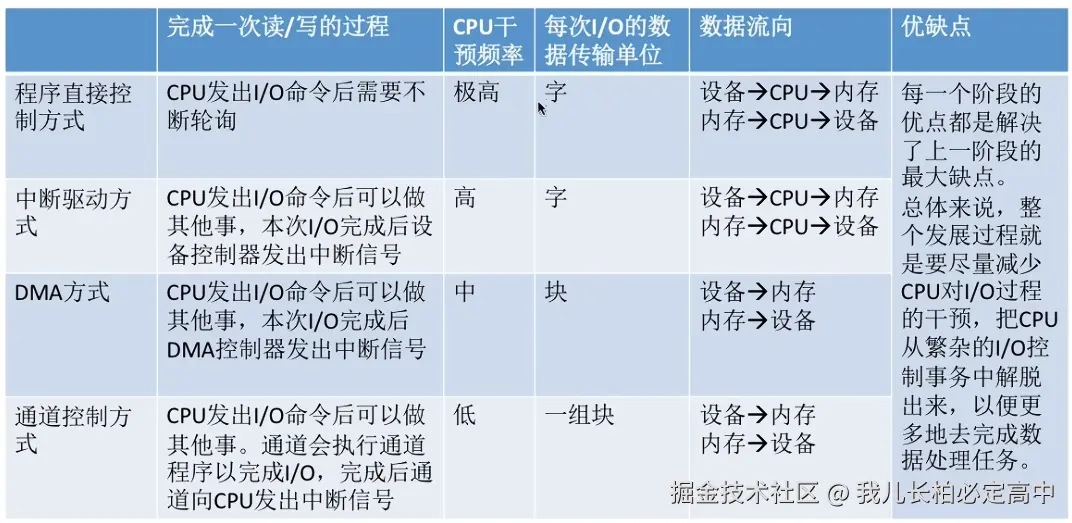

四种方式，详情见计组笔记，在这里就不细写了，贴一张对比图吧


设备管理软件

I/O软件层次结构

从用户到硬件有如下几个层次：用户层软件-独立设备性软件-设备驱动程序-中断处理程序

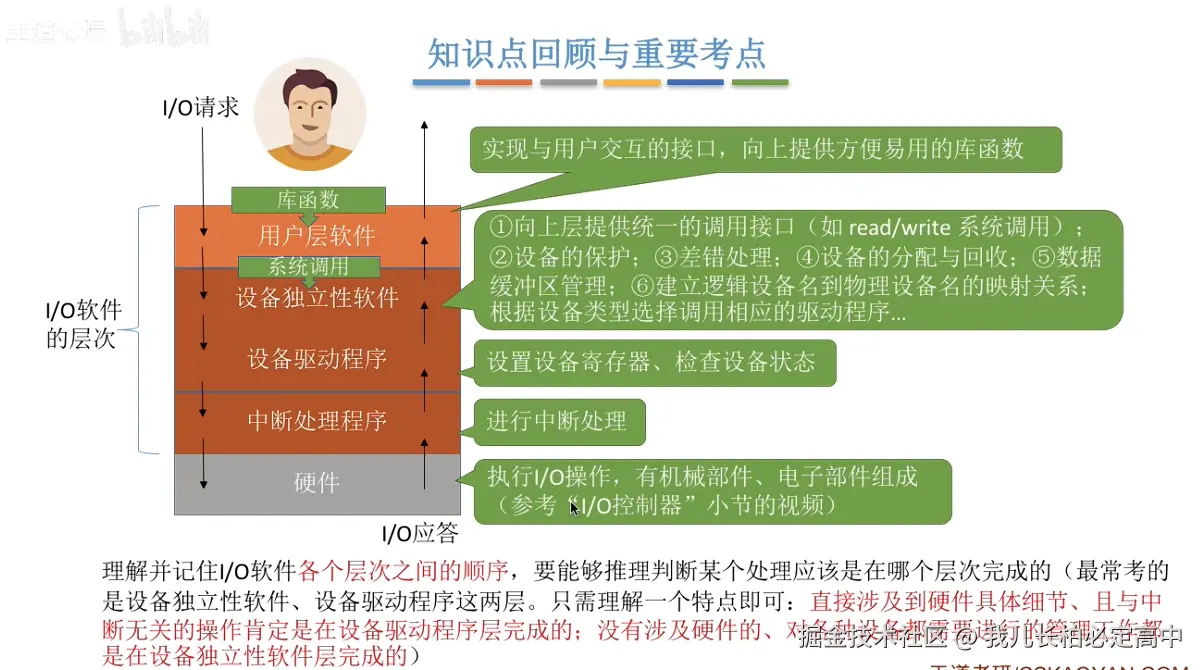

还是挺重要的，看王道的总结吧，比较直观 屏幕截图 2024-11-07 211203.png

I/O应用程序接口和驱动程序接口

I/O应用程序接口：

  • 字符设备接口：不可寻址，每次读一个字符
  • 块设备接口：可寻址，每次读写一个块
  • 网络设备接口：网卡，决定数据给谁，涉及到计网的知识，听不太懂

什么是阻塞/非阻塞I/O？

  • 阻塞I/O：应用程序发出I/O系统调用，进程需转换为阻塞态等待。比如字符设备接口，从键盘读一个字符get
  • 非阻塞I/O：应用程序发出I/O系统调用，系统调用可迅速返回，无需阻塞等待。比如块设备接口，往磁盘写数据wtite

设备驱动程序接口：操作系统规定好驱动从程序的接口标准，各厂商必须按照要求开发设备驱动程序

I/O缓冲区

缓冲区有什么作用？CPU可以把要输出的数据快速地放入缓冲区，之后就可以做别的事，慢速的IO设备可以慢慢从缓冲区取走数据

  • 缓和CPU与I/0设备之间速度不匹配的矛盾
  • 减少对CPU的中断频率，放宽对CPU中断相应时间的限制
  • 解决数据粒度不匹配的问题
  • 提高CPU与I/0设备之间的并行性

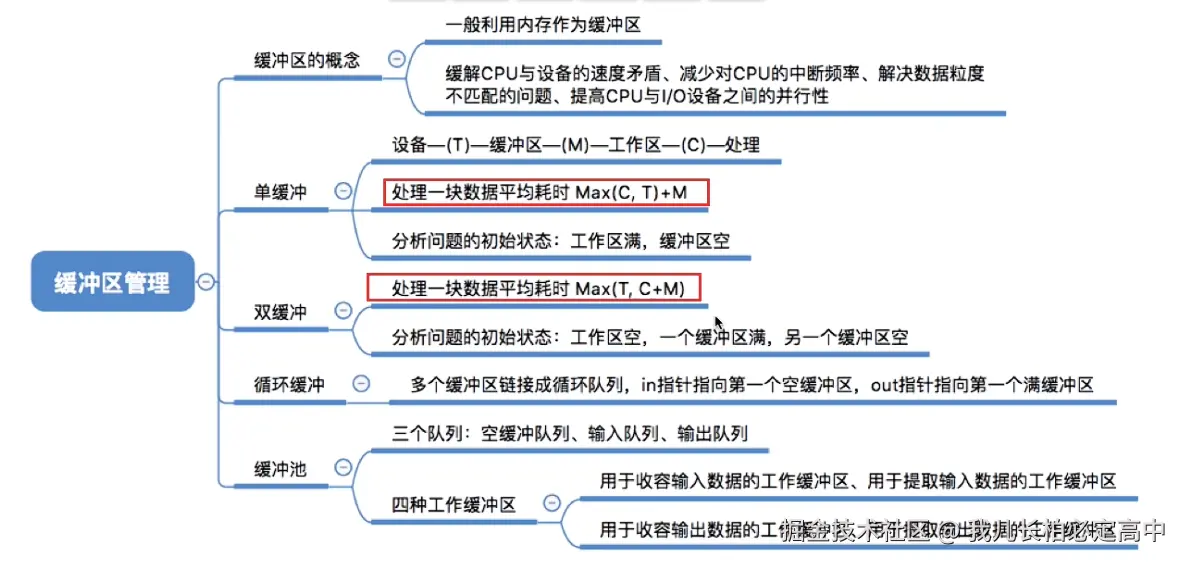

单缓冲

操作系统会在主存中为其分配一个缓冲区(默认大小一个块)
当缓冲区数据非空时，不能往缓冲区冲入数据，只能从缓冲区把数据传出；当缓冲区为空时可以往缓冲区冲入数据，但必须把缓冲区充满以后，才能从缓冲区把数据传出。任一时刻只能实现数据的单向传输

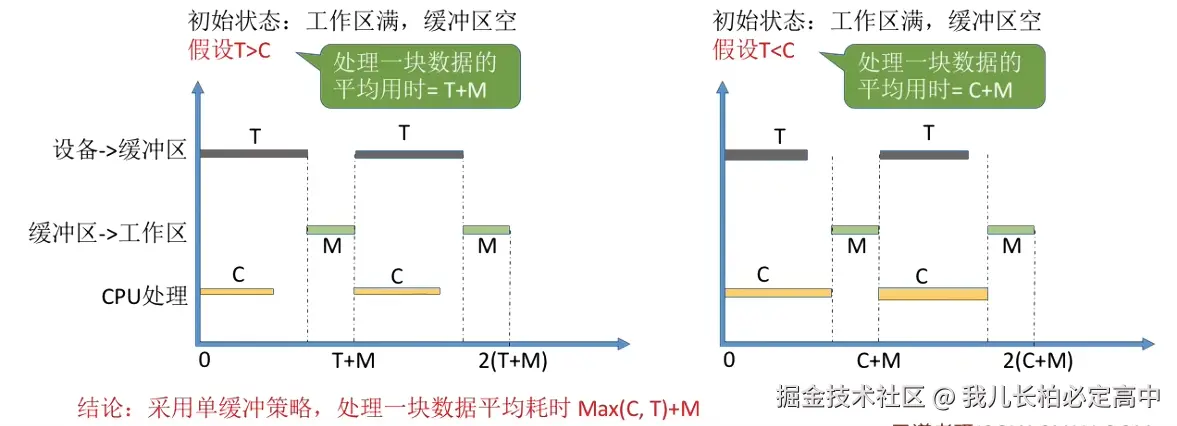

常考察计算处理一块数据平均需要多久。假设初始状态为工作区满缓冲区空，分析下次达到相同状态需要多少时间，就是平均处理一块数据所需时间。
Max(T,C)+M image.png

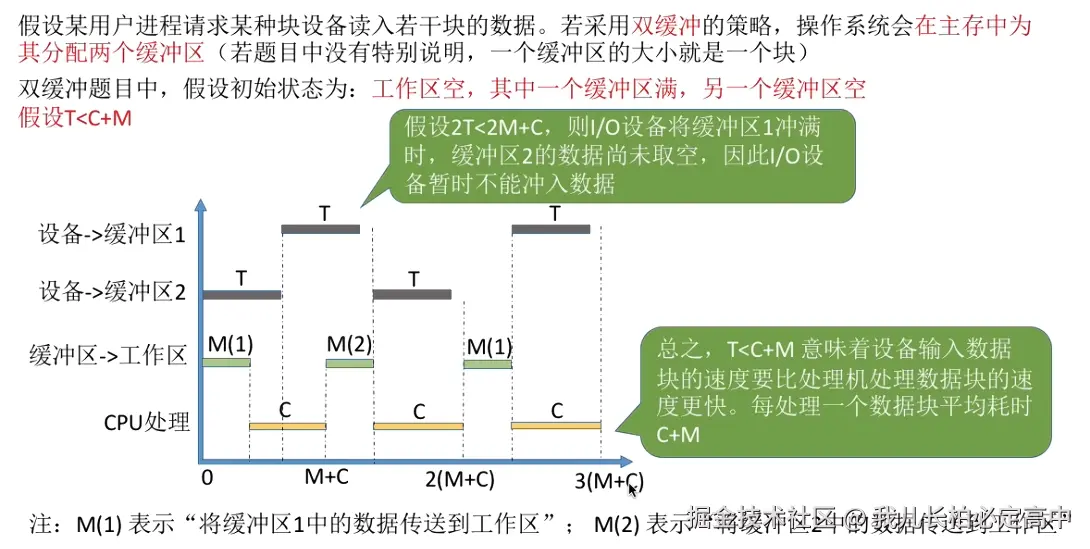

双缓冲

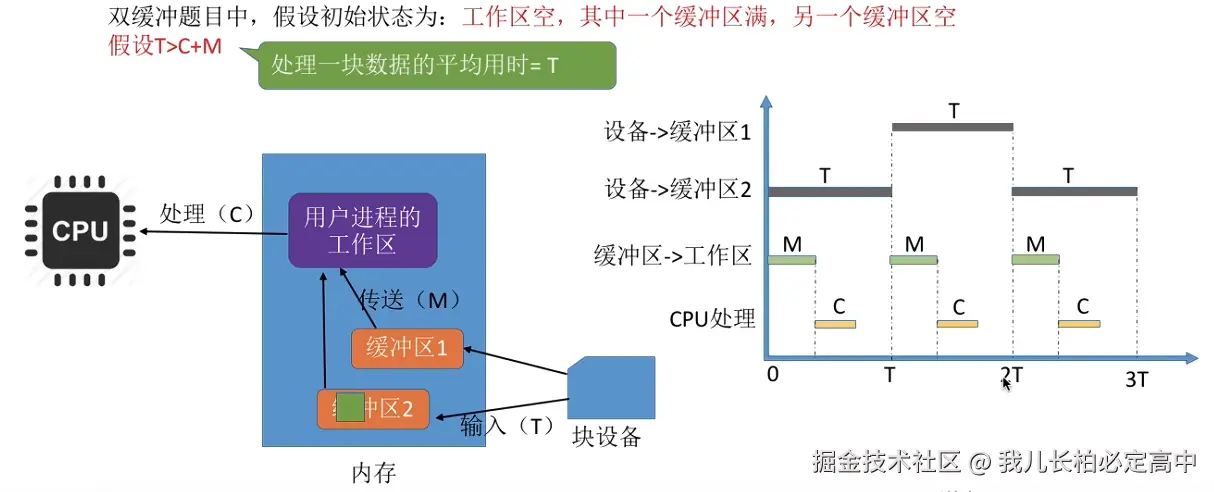

操作系统会在主存中为其分配两个缓冲区(每个默认大小一个块) ，假设初始状态为工作区空缓冲区一满一空，分析下次达到相同状态需要多少时间，就是平均处理一块数据所需时间。
Max(T,C+M) image.png image.png

循环缓冲区、缓冲池

循环缓冲区：将多个大小相等的缓冲区链接成一个循环队列
缓冲池不是重点 image.png

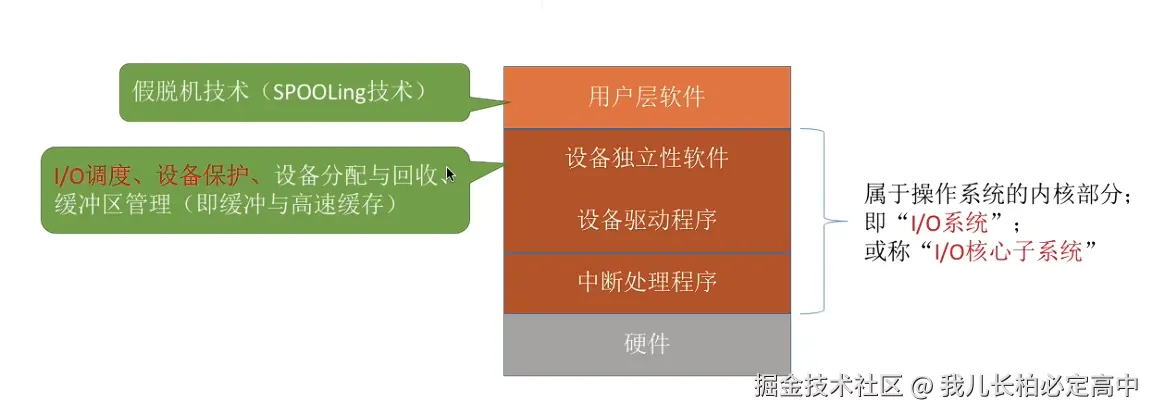

I/O核心子系统

image.png I/O调度：用某种算法来确定一个好的顺序来处理各个I/O请求
设备保护：设备被看成是一种特殊的文件，操作系统要提供文件保护功能，不同的用户对各个文件有不同的访问权限

虚拟设备

首先区分几个概念 独占型设备：只允许各个进程串行使用的设备
共享型设备：允许多个进程同时使用的设备

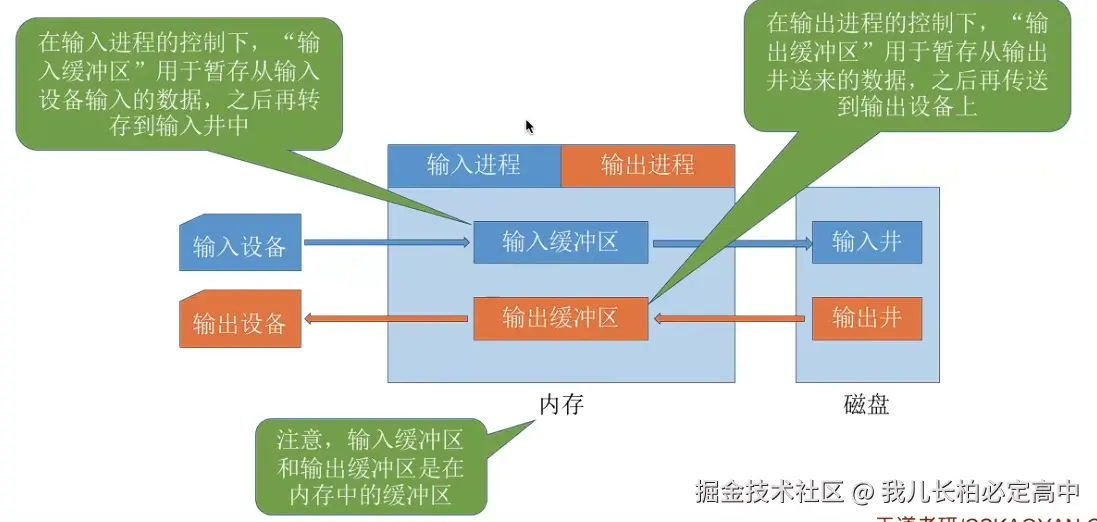

假脱机技术SPOOLing

脱机技术：脱离主机的控制进行的输入/输出操作。
在外围控制机的控制下，慢速输入设备的数据先被输入到更快速的磁带上，之后主机可以从快速的磁带上读入数据，从而缓解速度矛盾，实现预输入缓输出。 假脱机技术：又称“SPOOLing技术”用软件的方式模拟脱机技术。

  • 输入井和输出井：
  • 输入和输出进程：模拟脱机输入/输出时的外围控制机
  • 输入缓冲区和输出缓冲区：内存中的缓冲区，输入输出时的中转站 image.png

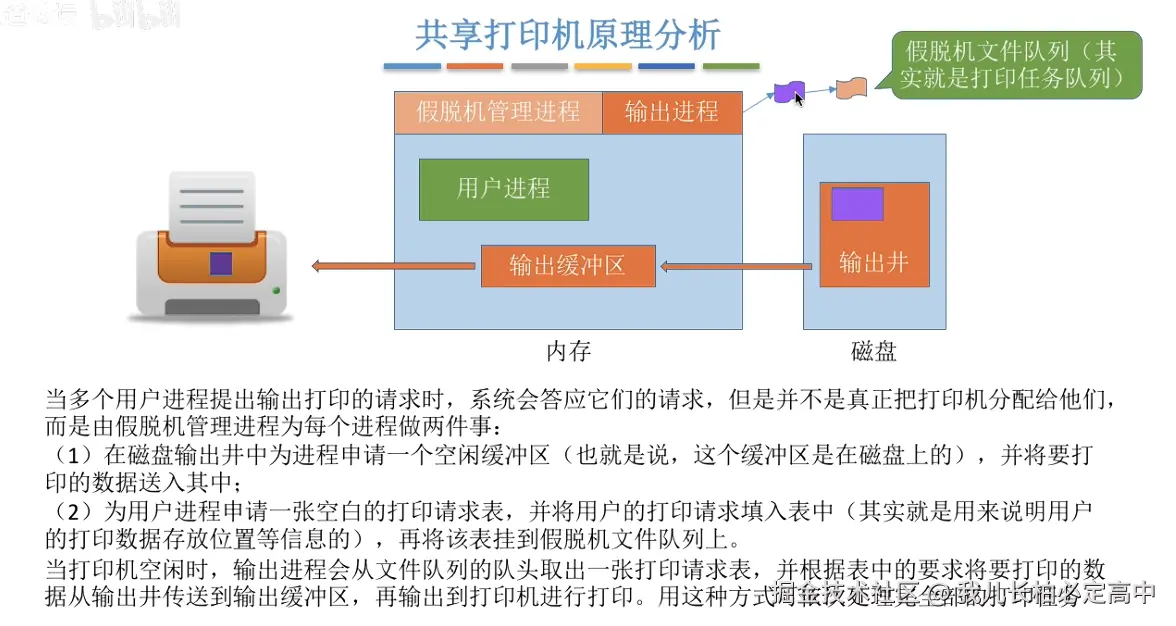

打印机是种独占式设备，但可以用SPOOLing技术改造成共享设备。虽然系统中只有一个打印机，但每个进程提出打印请求时，系统都会在输出井中我为其分配一个存储区，相当于分配了一个逻辑设备，使每个进程都觉得自己在独占一台打印机，实现对打印机的共享。 image.png

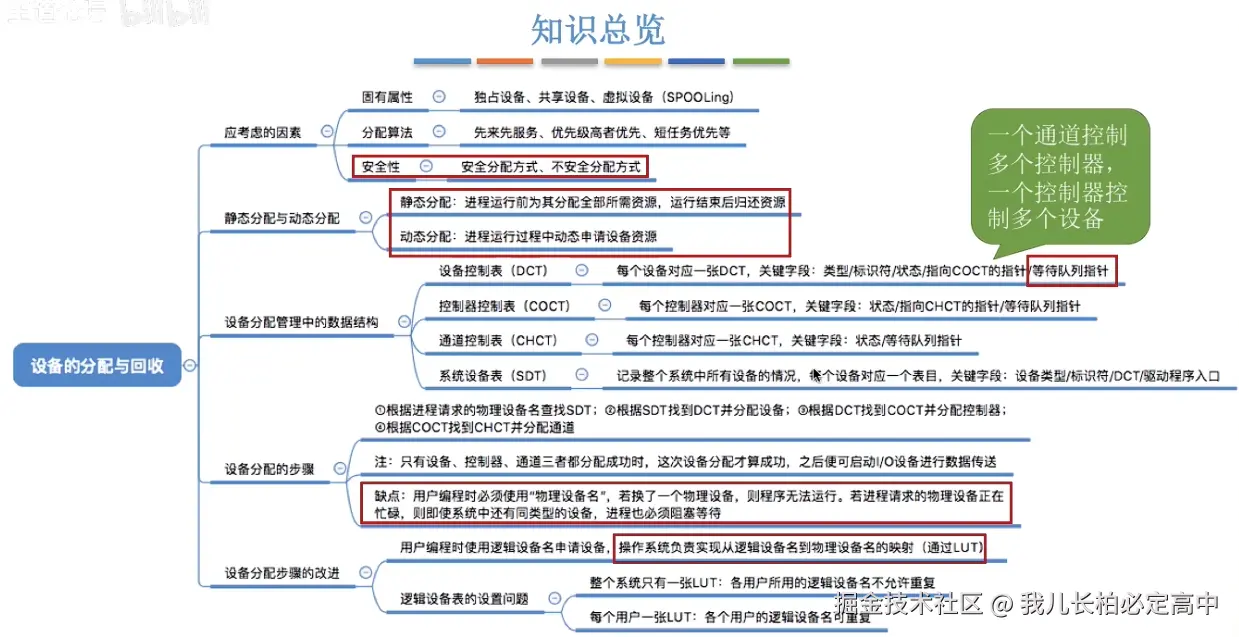

设备的分配与回收

在进行设备的分配与回收时有三个需要考虑的因素：设备的固有属性、设备分配算法、设备分配中的安全性。

  • 设备的固有属性有三种，独占设备、共享设备和虚拟设备
  • 设备的分配算法就是先来先服务、优先级高者优先、短任务优先等等
  • 从进程运行的安全性上考虑，设备分配有两种方式：
    • 安全分配方式：为进程分配一个设备后就将进程阻塞，I/O结束后才将进程唤醒。一个时段内每个进程只能使用一个设备
    • 不安全分配方式：进程发出I/O请求后，系统为其分配设备，进程可继续执行，之后还可以发出新的I/O请求。一个进程可以同时使用多个设备，银行家算法

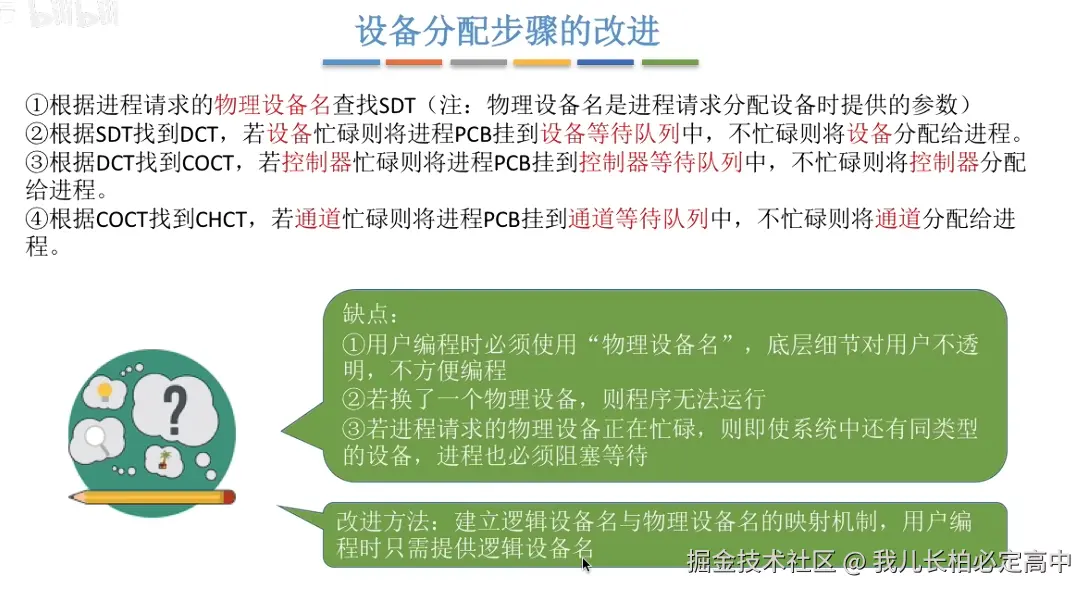

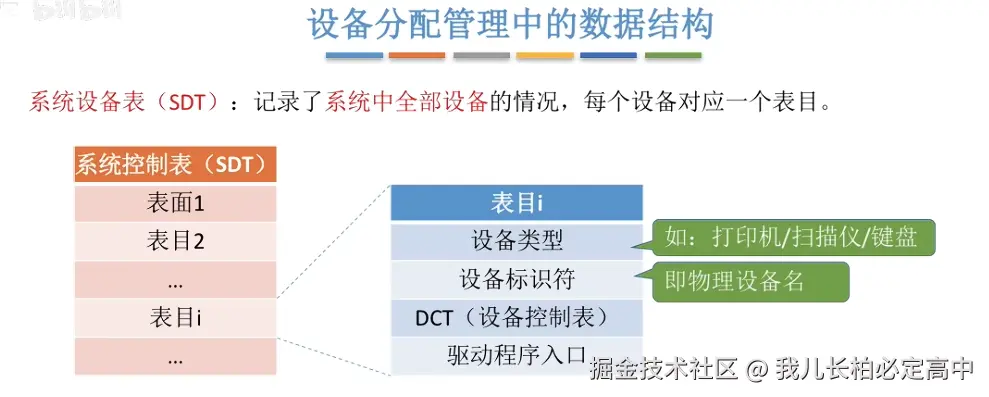

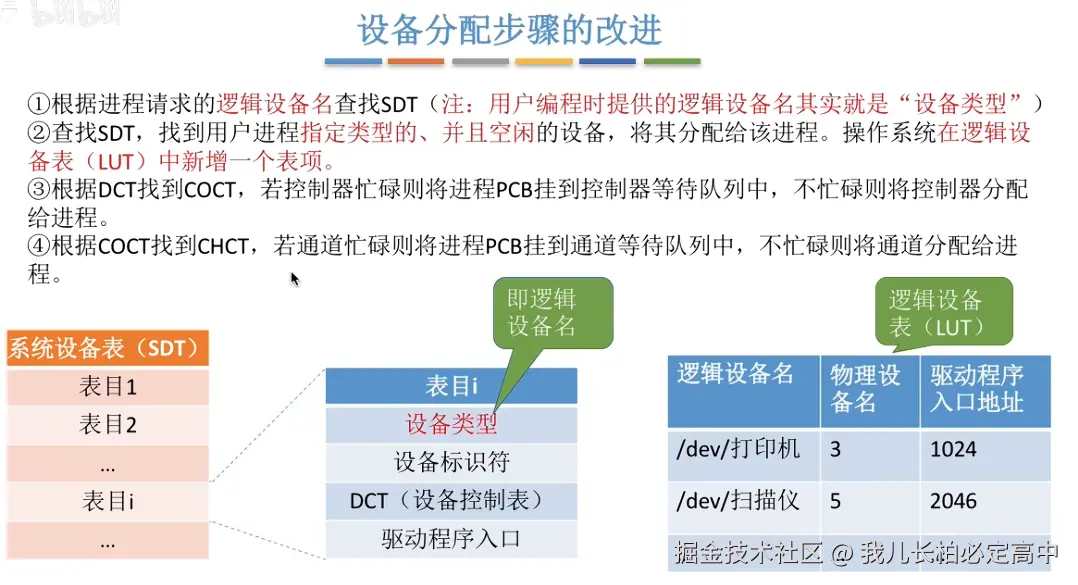

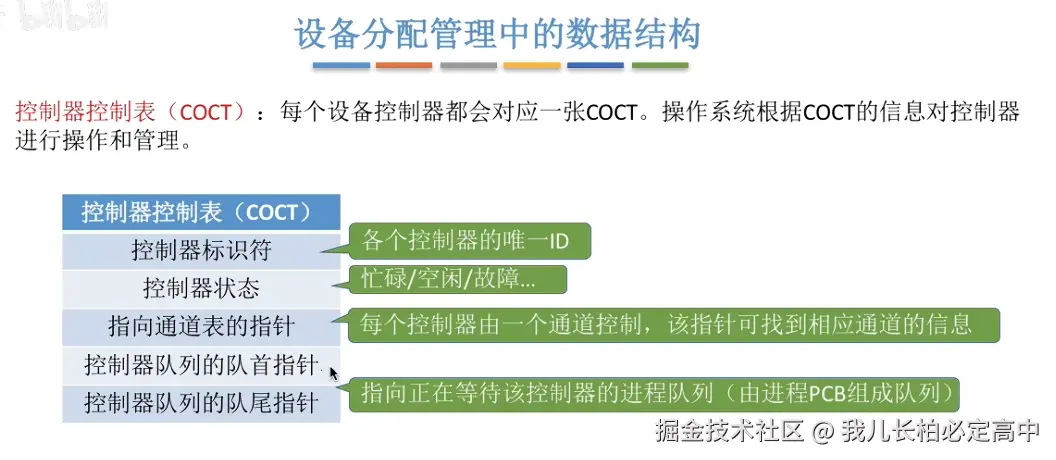

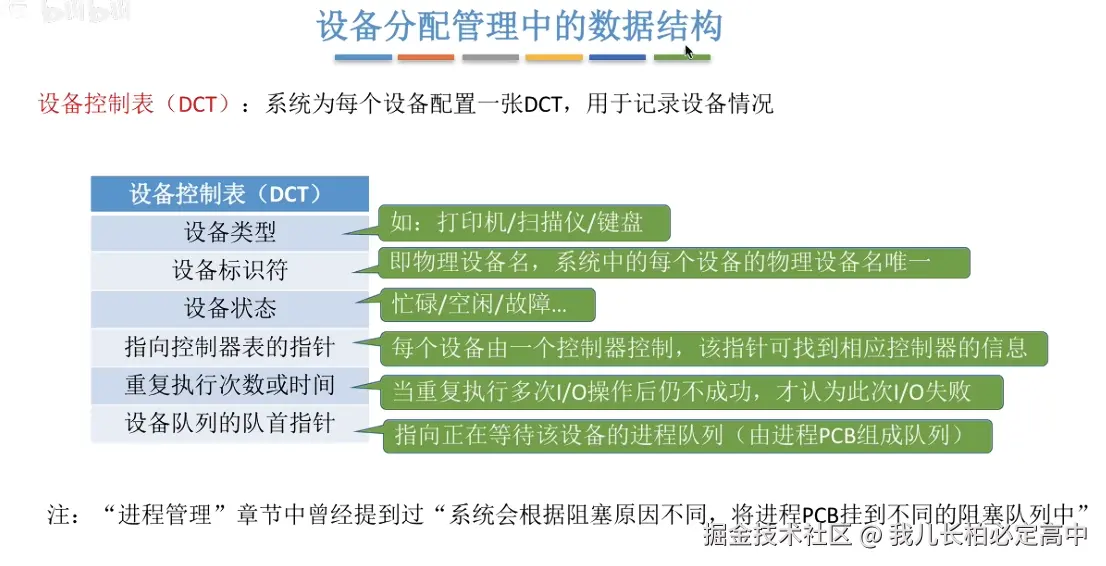

设备分配的数据结构和步骤








磁盘

磁盘属于一种I/O设备，各种计算题是考试重点

磁盘的结构

  • 磁盘：磁盘由表面涂有磁性物质的圆形盘片组成

  • 磁道：每个盘片被划分为一个个磁道，一圈圈

  • 扇区：每个磁道又划分为一个个扇区，一块块

  • 盘面：磁盘有多个盘片“摞“起来，每个盘片有两个盘面

  • 柱面：所有盘面中相对位置相同的磁道组成柱面，类似圆柱面

  • 磁盘的物理地址：(柱面号，盘面号，扇区号)

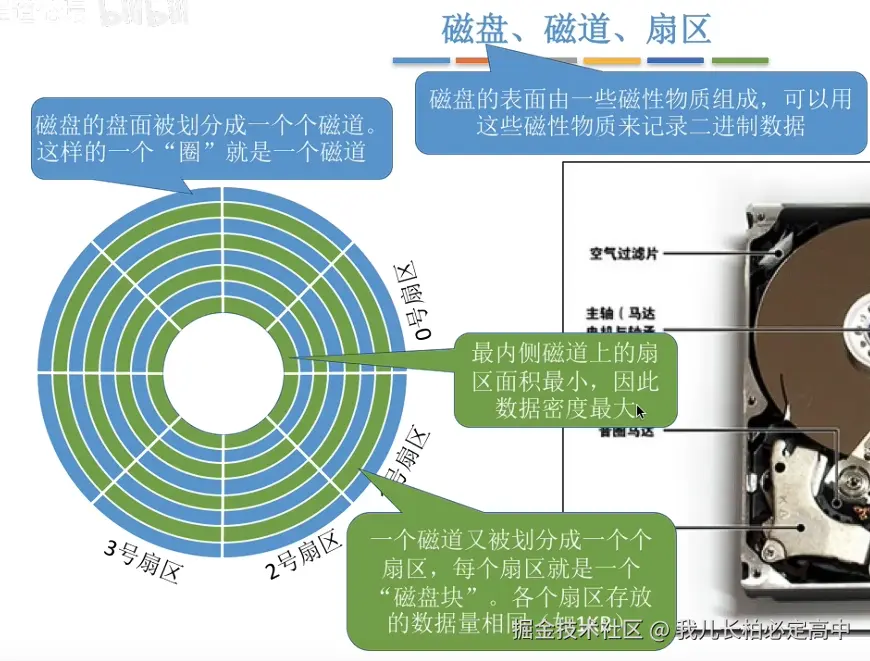

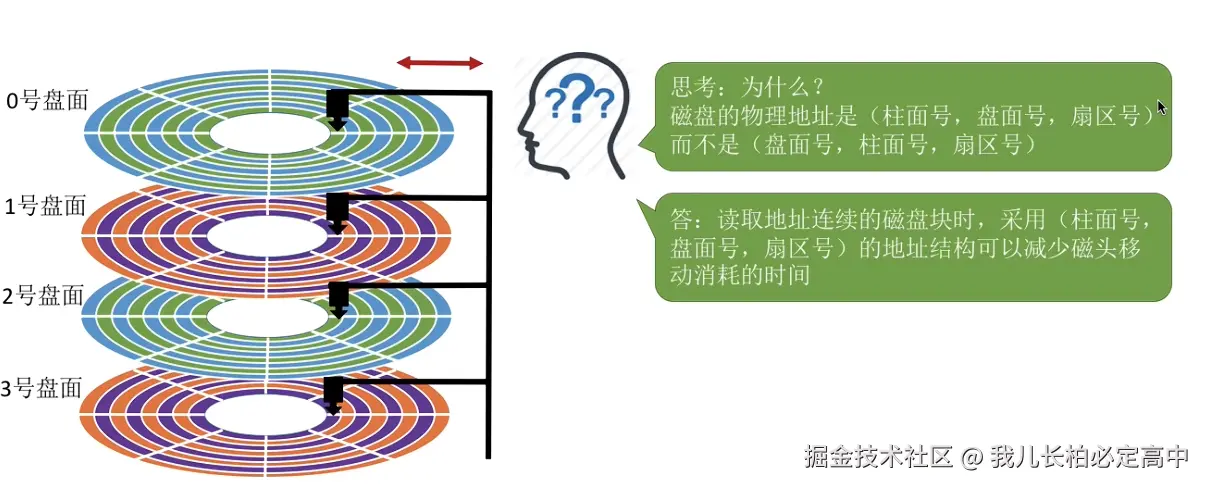

    看王道的图片吧，比较直观 image.png

  • 在磁盘中读写数据：磁头移动到目标位置，盘片旋转，对应扇区划过磁道才能完成读/写

  • 磁盘的分类：

    • 根据磁头是否可移动：
      • 固定头磁盘(每个磁道有一个磁头)
      • 移动头磁盘(每个盘面只有一个磁头)
    • 根据盘片是否可更换
      • 固定盘磁盘
      • 可换盘磁盘

磁盘调度算法

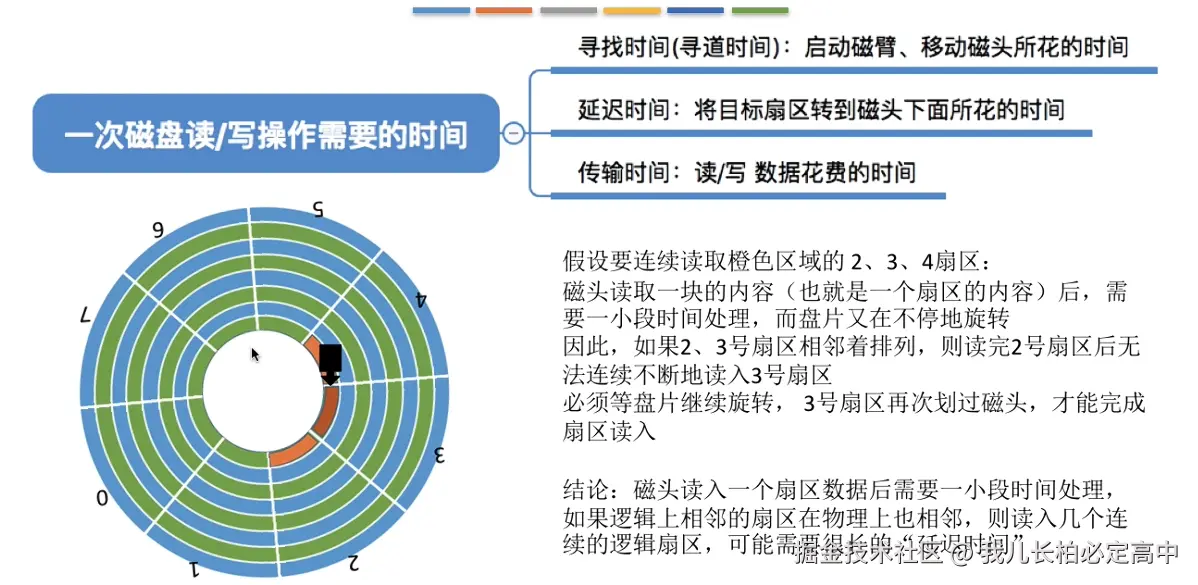

一次磁盘读写所需要的时间：T=Ts+1/2r+b/(rN)

  • 寻道时间Ts：在读/写数据前，将磁头移动到指定磁道所花的时间。T=s+m*n操作系统的磁盘调度算法会直接影响寻道时间
    • 启动磁头臂的时间s
    • 移动磁头的时间，假设磁头匀速移动，每跨越一个磁道耗时为m，总共需要跨越n条磁道
  • 延迟时间TR：通过旋转磁盘，使磁头定位到目标扇区所需要的时间。设磁盘转速为r，则平均所需的延迟时间T=(1/2)*(1/r)= 1/(2r)
  • 传输时间Tt：从磁盘读出或向磁盘写入数据所经历的时间，假设磁盘转速为r，此次读/写的字节数为b，每个磁道上的字节数为N。则传输时间Tt=(1/r)*(b/N)= b/(rN)

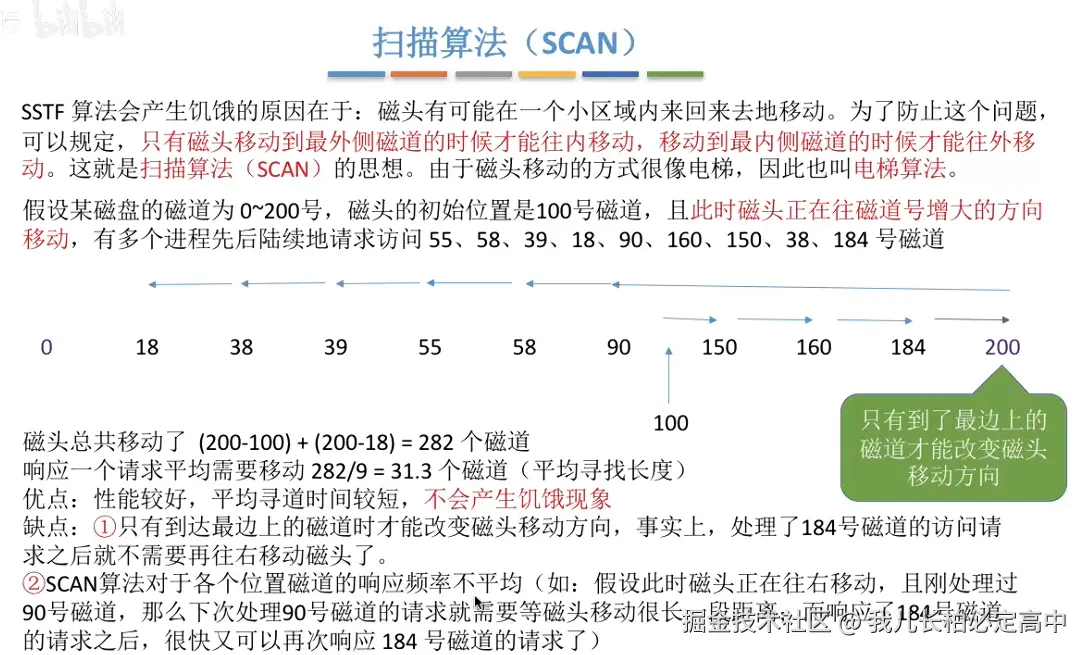

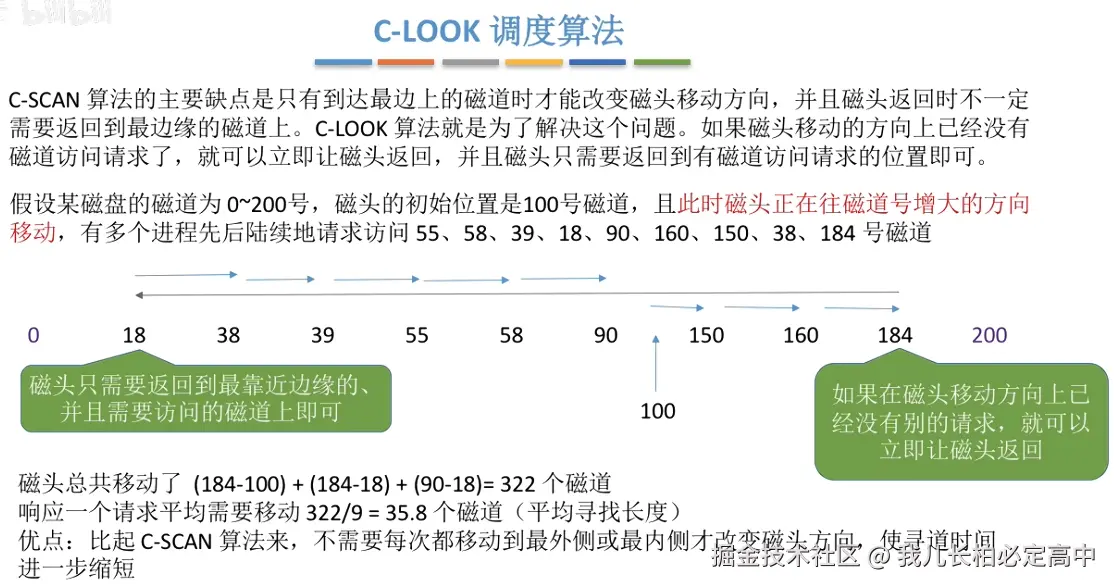

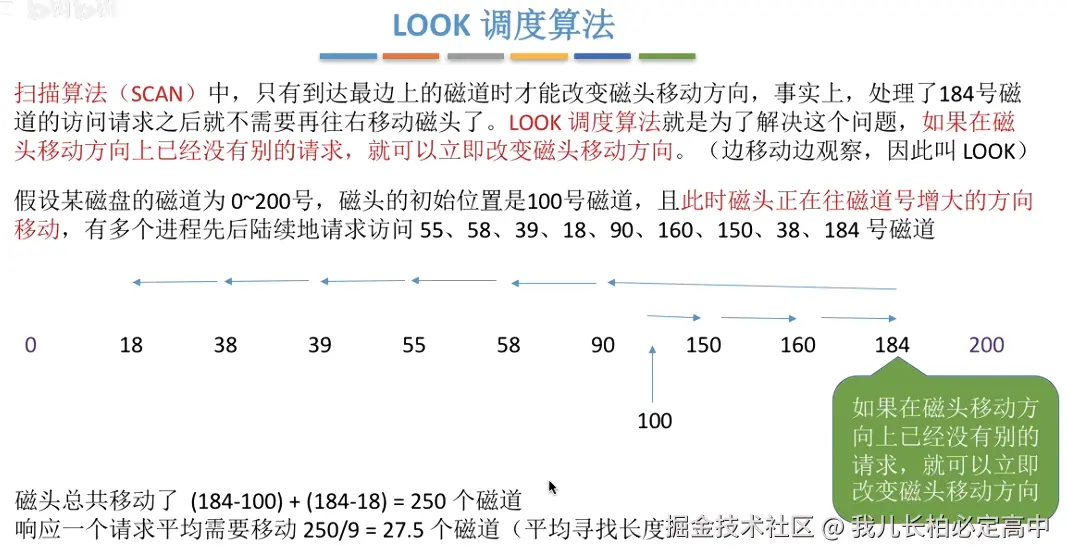

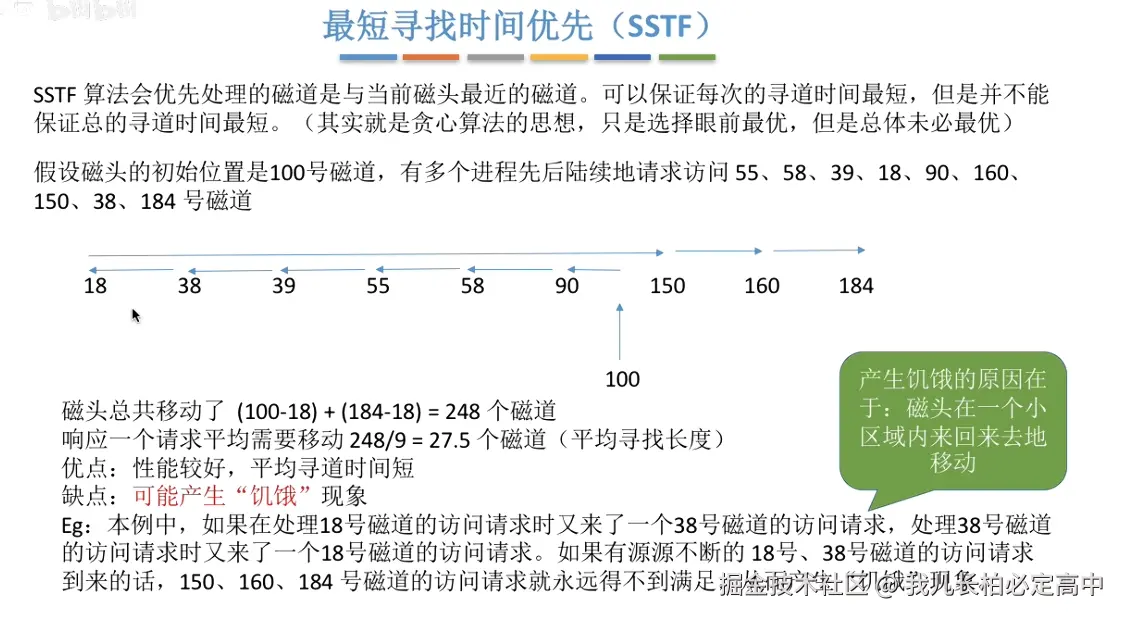

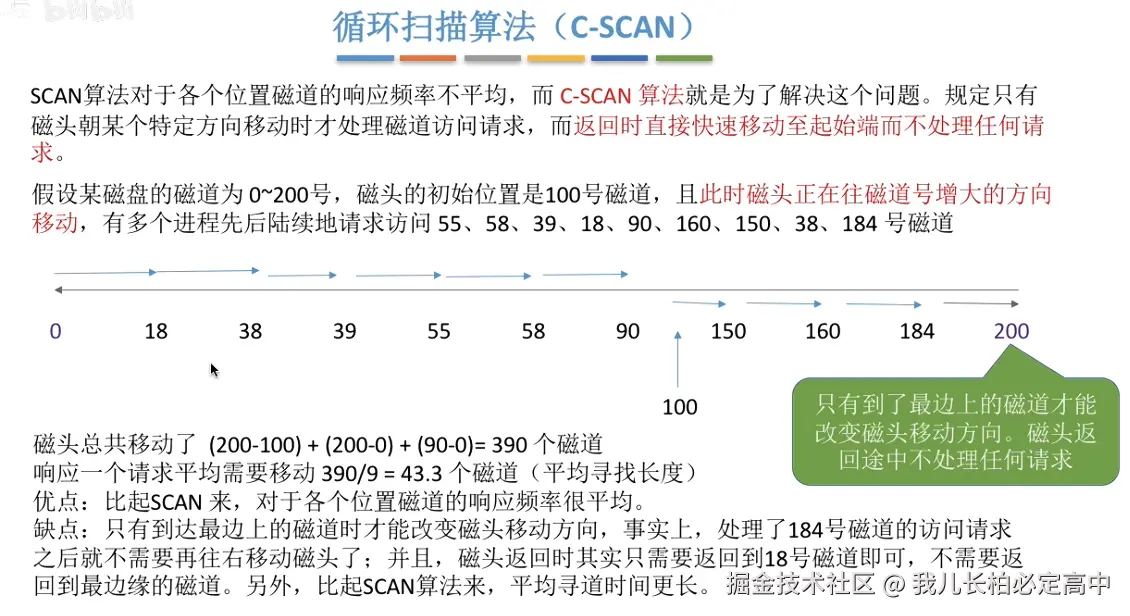

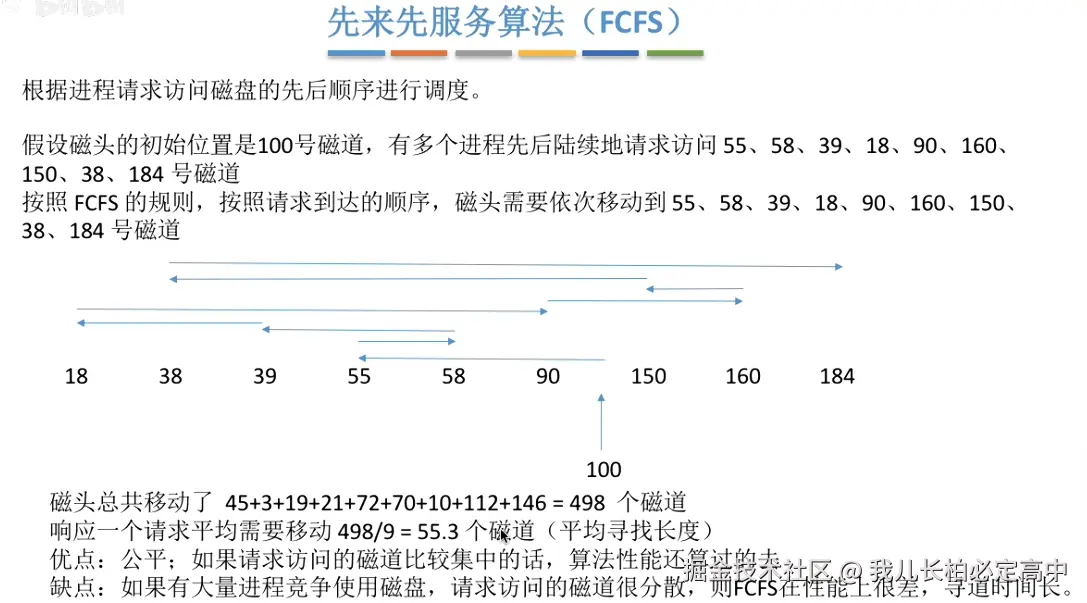

磁盘调度算法有以下几种，常出计算题，具体看ppt吧 image.png

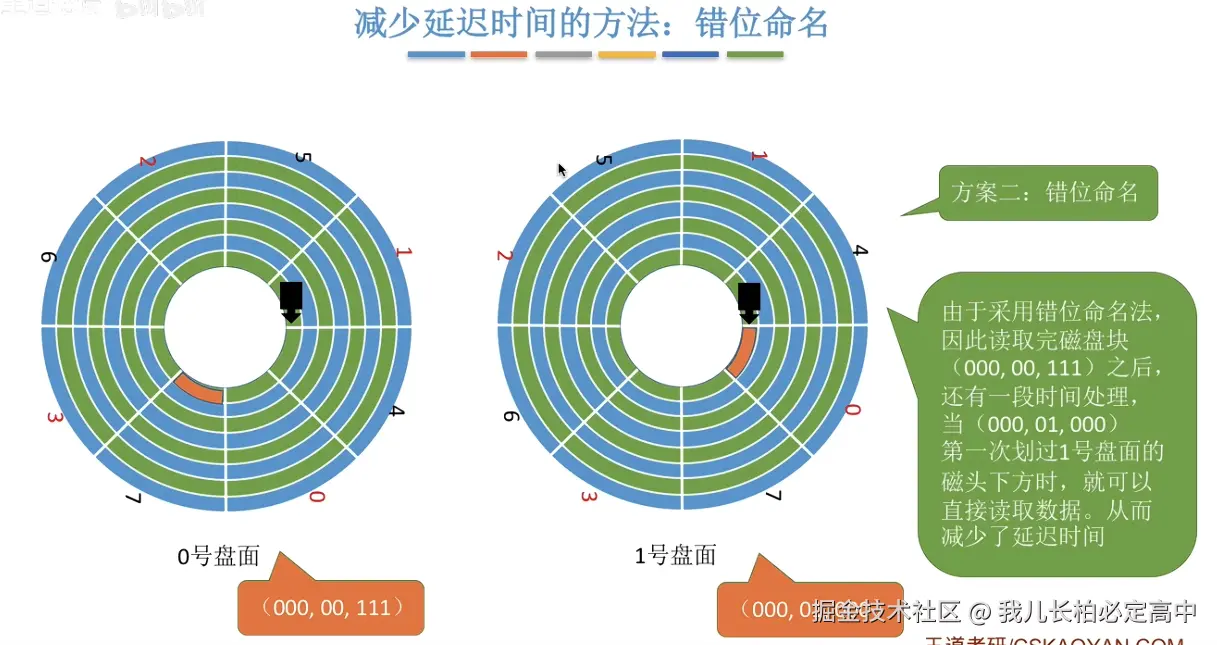

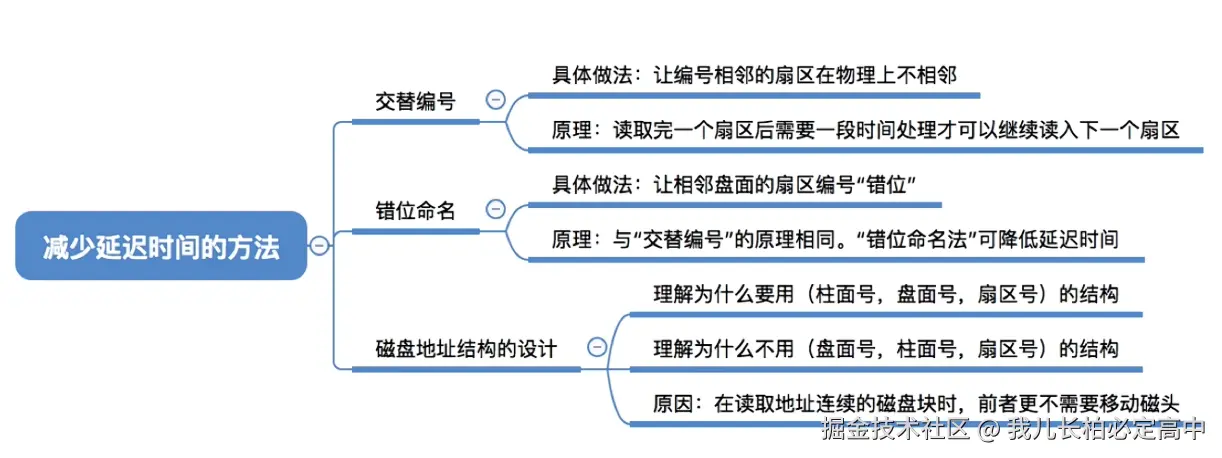

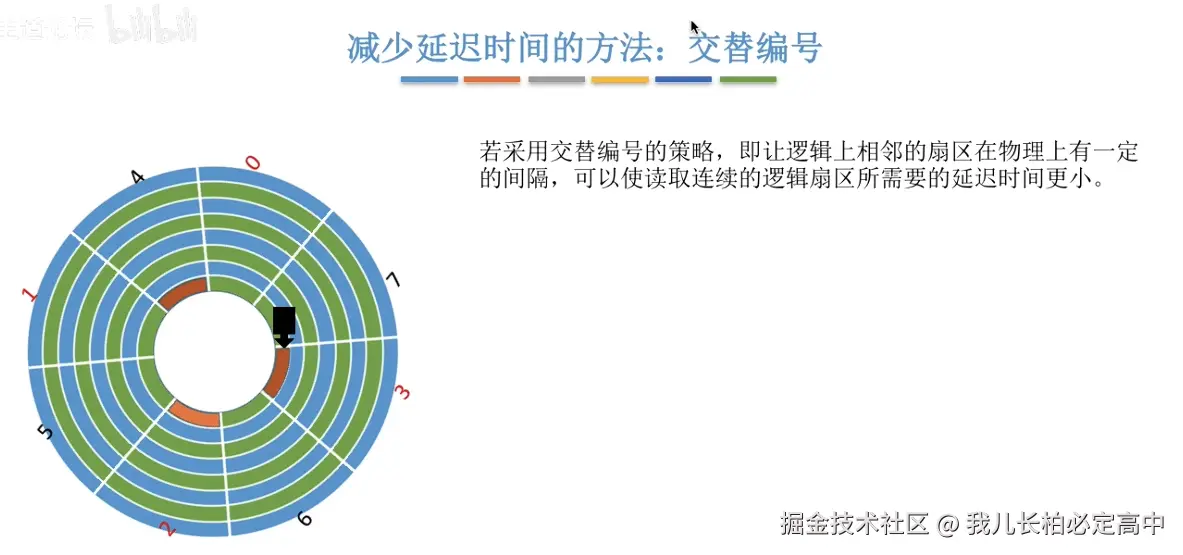

减少磁盘延迟时间

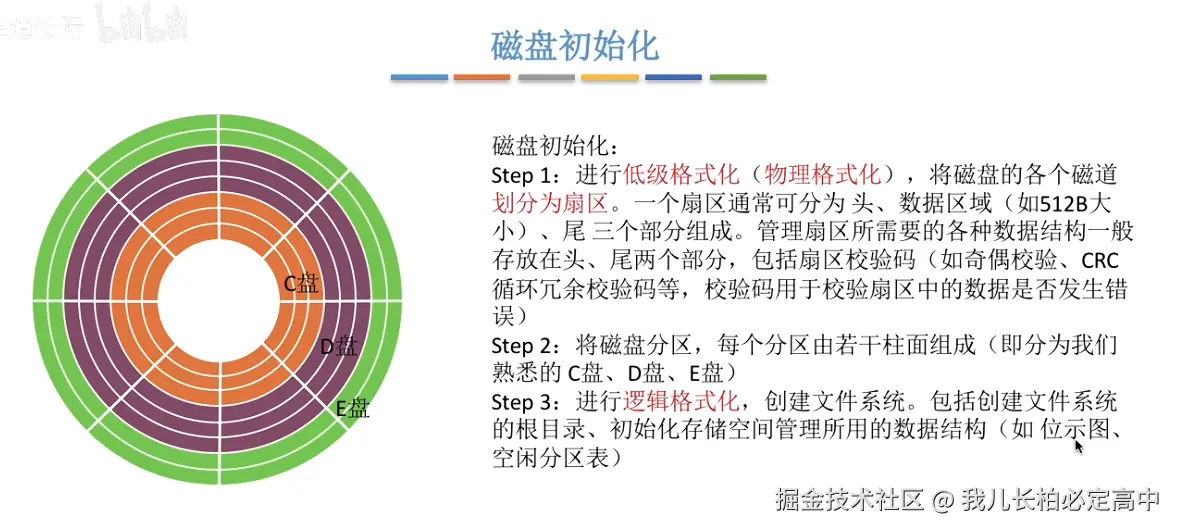

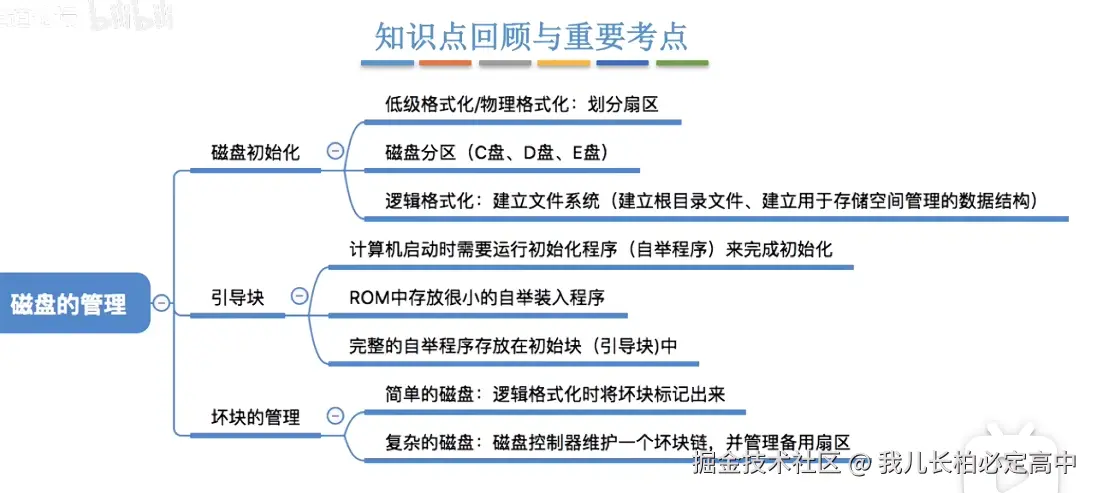

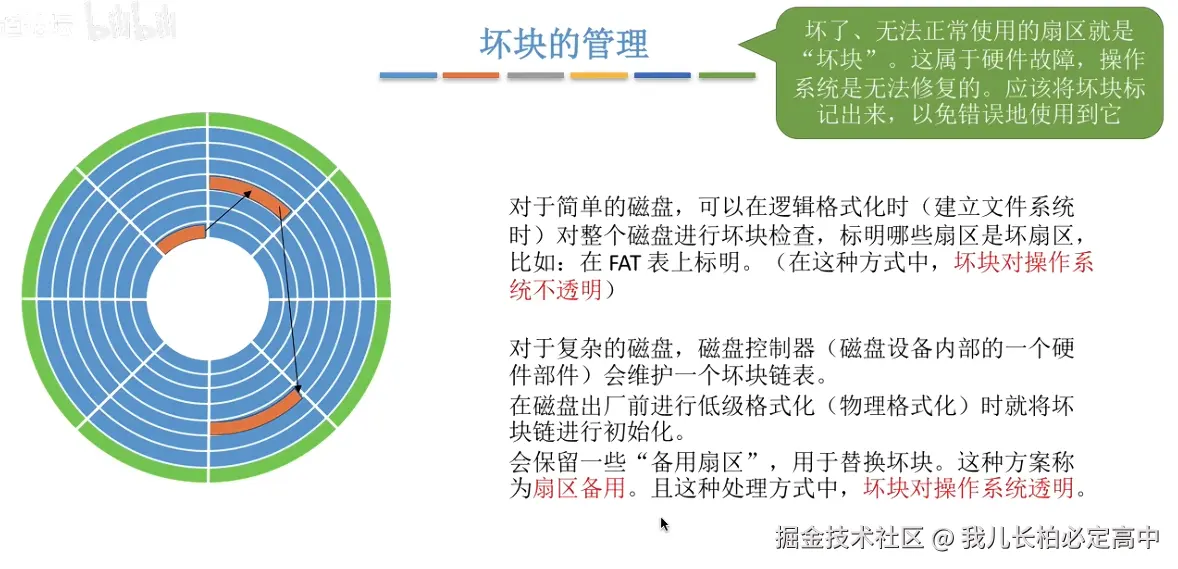

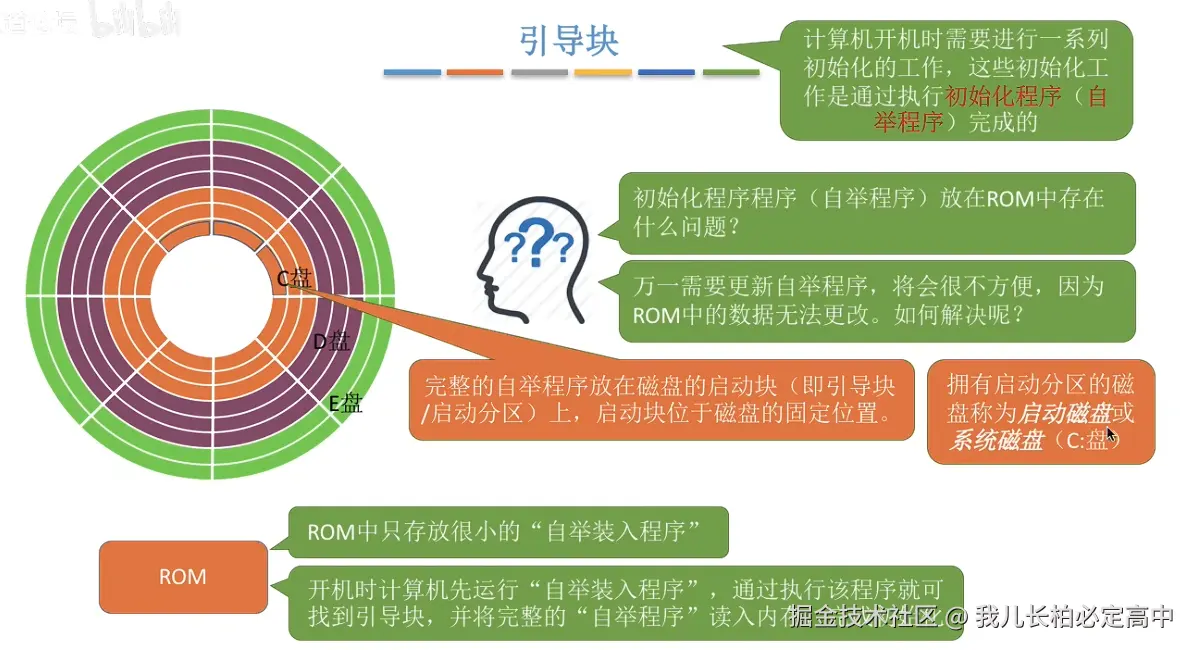

磁盘的管理
