前言
之前分享了普通View的系统渲染上屏流程，感兴趣的同学可以看这篇文章 Android 系统渲染那些事（一）。
但在我们抖音开播的场景，最重要的 View 当属 SurfaceView和 TextureView，公司内外也有大量对于这两个View的分享，要么讲的太浅，要么就是直接分析源码，读完收获甚小，很多问题还是找不到答案，所以有必要单独拎出来探讨一下。
这两个 View 都具有在子线程渲染的能力，大量用在音视频、弹幕、相机预览和游戏场景。由于SurfaceView的性能整体上都优于TextureView，谷歌基本上每个大版本都会给它做一些优化，再加上Android7.0的时候补齐了SurfaceView跟随父View平移缩放的动画能力，除非遇到特殊场景，可以毫不犹豫的选择SurfaceView。
目前在抖音的开播侧主要使用 SurfaceView ，站外小窗场景使用TextureView（小窗场景就是这样的特殊case，通过非常规手段也能实现小窗圆角效果，但成本比较高，最终选择了使用TextureView）。
言归正传，本篇分享要讲哪些内容？
首先会从源码上分析SurfaceView跟TextureView，分析两者的实现原理和一些潜在的优化点，同时解释为什么SurfaceView的性能比较好，为什么SurfaceView经常会黑屏，为什么在高版本能展示动画圆角，以及在小窗场景为什么无法展示背景圆角。
其次会介绍一下容易踩坑的点，帮助大家更好的使用SurfaceView。用过SurfaceView的同学应该都知道，这玩意设计的太难用了，一不小心就掉坑里了。
期间会结合抖音开播侧的实践，分享一些常见的 SurfaceView 的优化实践与理论上可能优化的地方，由于个人实力有限，可能有些地方写的不对或者不清楚，欢迎一起讨论。
SurfaceView和TextureView的对比

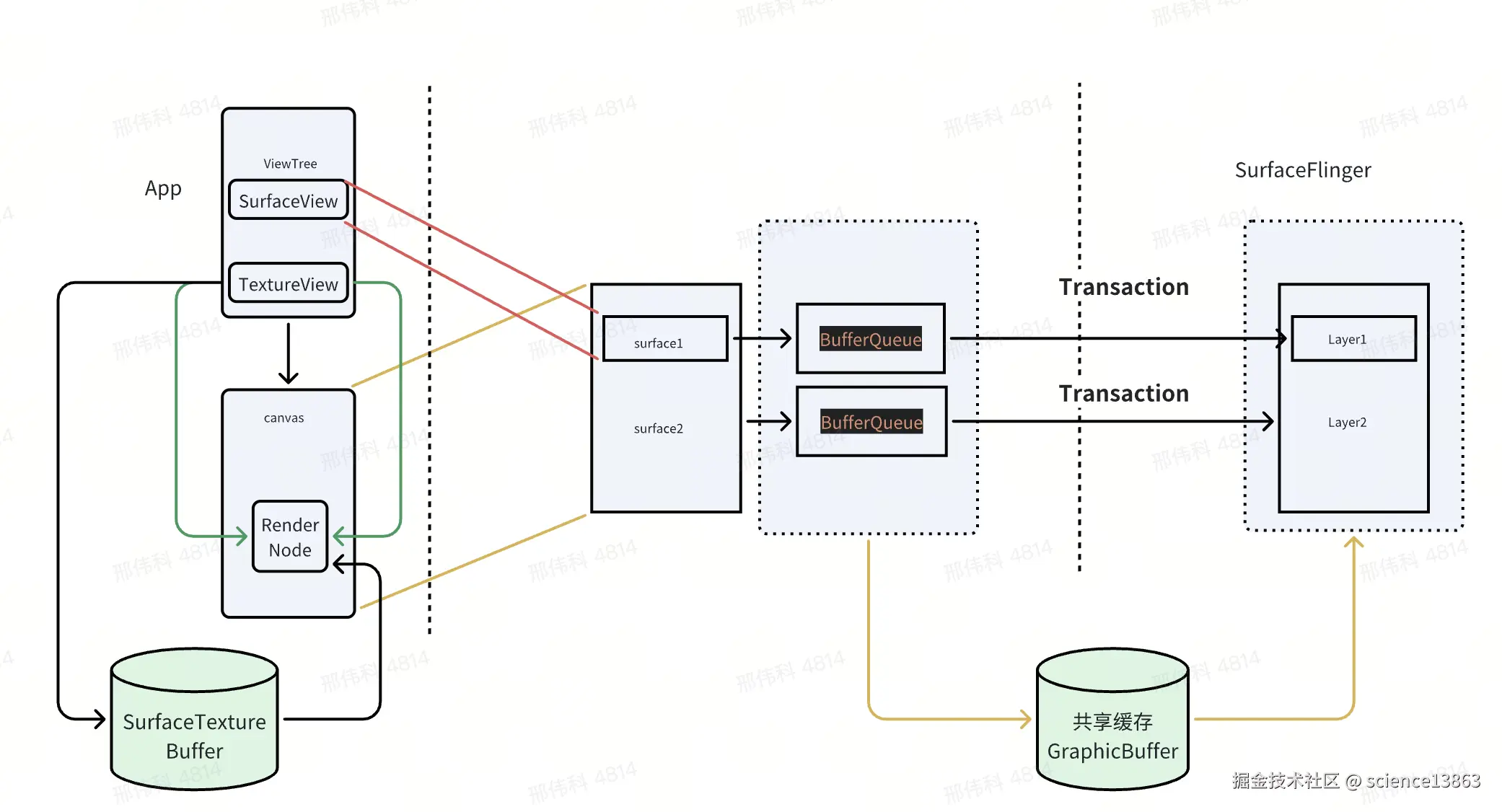

我们先从整个渲染流程上看一下两个View的位置，然后再去讨论细节。
SurfaceView具有独立的Surface，可以直接将自身的数据渲染到共享缓存中，可能很多人对独立Surface没什么概念，这里简单解释下，一个Surface 对应一个窗口（Window），相当于SurfaceView跟其他View已经不在一个窗口了，甚至基于这个独立的Surface，我们可以重新设计一套View的渲染体系。
而 TextureView 不具有独立的Surface，它先是绘制到自己的缓存中，然后再调用view的invalidate方法触发重绘，在硬件渲染过程中通过纹理ID取出缓存重新绘制到view树上，最终通过 Activity 的 Surface 渲染到共享缓存，从这里可以看出，TextureView在时间跟空间上都逊色于SurfaceView。由于TextureView在渲染完之后需要再次调用 view.invalidate 才能真正渲染，这么操作会导致一个问题，了解Android黄油工程的话就会知道（如果不了解，可以参考这篇文章Android黄油工程详解与实践），invalidate之后至少得等到 下下一帧才会显示。
结合以上分析以及业界认知，对比两者如下：
| SurfaceView | TextureView | 备注 | |
|---|---|---|---|
| 内存 | 少 | 多 | |
| 绘制速度 | 快 | 慢 | |
| 延迟 | 无延迟 | 至少延迟1帧 | 很多文章说延迟1-3帧，延迟1帧是肯定有的，但3不知道怎么来的。 |
| 耗电量 | 少 | 多 | SurfaceView渲染一遍，TextureView渲染了两遍。 |
| 动画 | 7.0之前不支持父容器动画，之后版本支持平移缩放动画。 | 支持 | |
| 硬件 | 可软可硬 | 必须硬件加速的时候使用 |
接下来从源码层面分析下这两个View。
SurfaceView
对于自定义View 有一个分析技巧就是根据 ViewRootImp 的 traversal 顺序来看，从onMeasure，onLayout、draw 这三个方法顺序看起。虽然SurfaceView得真实绘制不在这个流程里，但它也是View树种的一个节点，也受这三个方法的控制。所以我们会先探索下这三个方法，然后再去探索SurfaceView最核心的独立线程独立Surface渲染。
测量大小（measure）
SurfaceView的测量分为两部分，第一部分是View大小的测量，第二部分是透明区域的测量。之所以要进行透明区域的测量是因为SurfaceView对应的Layer跟View树虽在的Layer不在同一层，两者是有上下级跟遮挡关系的存在，具体的关系通过SurfaceView的mSubLayer控制。mSubLayer通过正常途径（通过反射调用也可以设置为其他值，可以但没必要）只能设置三个值。
APPLICATION_MEDIA_SUBLAYER跟APPLICATION_MEDIA_OVERLAY_SUBLAYER都是在View树的下方，此时如果不额外处理，根本看不到surfaceView，针对这种情况，系统会计算出一个透明区域用来显示SurfaceView，俗称挖洞。
APPLICATION_PANEL_SUBLAYER 这个值代表SurfaceView在View树的上方，此时它会遮盖住View树，理论上这个设置的效率会很高，无需挖洞等操作，但是一旦使用了该值，就无法在上面展示交互层，对于无需交互层的场景，那么可以考虑使用这个值。
APPLICATION_MEDIA_SUBLAYER = -2
APPLICATION_MEDIA_OVERLAY_SUBLAYER = -1
APPLICATION_PANEL_SUBLAYER = 1
View大小的测量
先看下 SurfaceView的onMeasure方法，测量的方法没有特别的地方，跟一般view相比主要是多了mRequestedWidth和mRequestedHeight，这两个值是通过 SurfaceHolder 的 setFixedSize设置。
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
int width = mRequestedWidth >= 0
? resolveSizeAndState(mRequestedWidth, widthMeasureSpec, 0)
: getDefaultSize(0, widthMeasureSpec);
int height = mRequestedHeight >= 0
? resolveSizeAndState(mRequestedHeight, heightMeasureSpec, 0)
: getDefaultSize(0, heightMeasureSpec);
setMeasuredDimension(width, height);
}
private final SurfaceHolder mSurfaceHolder = new SurfaceHolder() {
...
@Override
public void setFixedSize(int width, int height) {
if (mRequestedWidth != width || mRequestedHeight != height) {
...
mRequestedWidth = width;
mRequestedHeight = height;
requestLayout();
...
}
}
...
}

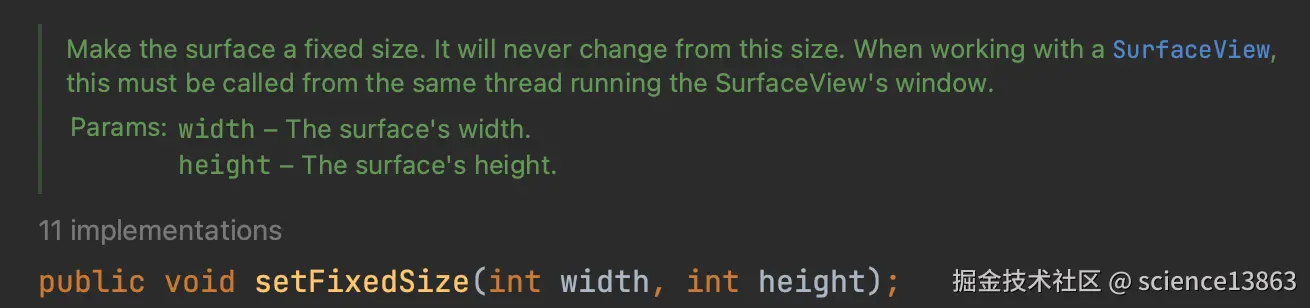

通过官方注释可以看到，该方法会给SurfaceView设置一个固定大小，并且必须在主线程中调用，这是因为内部方法调用了requestLayout()，看过ViewRootImp源码的同学应该都知道，这个方法内部有主线程的检查。
这个方法使用不恰当，会踩坑。
第一个问题是这个方法跟直接设置View的宽高效果一样，但是一旦使用setFixedSize，再通过LayoutParams去设置就不会再改变宽高，这个问题还好，仔细点很快就能发现。
第二个问题是如果LayoutParams设置的是非固定值，这个方法设置的宽高超出了父容器能提供的宽高，就会导致SurfaceView的Surface绘制区域比较大，但是ViewRootImp的Surface给开的洞比较小，最终效果就是画面被裁剪。
这里的建议就是如果想要设置固定尺寸，通过LayoutParams设置就行。
透明区域的测量（挖洞）
在开始详解这里之前，这里先提一个问题，大家可以在后面自行寻找答案。
为什么不直接设置SurfaceView的大小为透明区域的大小，反而使用如此复杂的计算方法？
接下来介绍一下挖洞的过程，整个调用流程我简化如下：
SurfaceView.onAttachedToWindow
->ViewGroup.requestTransparentRegion
->ViewRootImp.requestTransparentRegion
->ViewRootImp.requestLayout
...等待Vsync信号
->ViewRootImp.performTraversals
->ViewGroup.gatherTransparentRegion
...遍历整个View树，调用所有View的gatherTransparentRegion
1 从SurfaceView的onAttachedToWindow开始调用父view的requestTransparentRegion，然后再是父view的父view，一直到ViewRootImp里的requestTransparentRegion，设置flag为PFLAG_REQUEST_TRANSPARENT_REGIONS， 最后ViewRootImp会调用requestLayout()
2 待Vsync下一帧的渲染信号到来之后，开始调用doTraversal，根据第一步设置的 Flag 开始调用根View的gatherTransparentRegion。此时会初始化一个透明区域，大小跟根view一致。
3 从根View开始，遍历所有子View，收集所有不透明的区域。最终将要显示的view位置会设置为不透明。
4 根据SurfaceView的大小精确计算region的区域
5 通过 mTransaction 将该区域通知给SufaceFlinger，在合成Layer的时候进行挖洞。
整个挖洞流程到这里算是结束了。但想要挖洞生效，还依赖与SurfaceView的draw方法，后面会详细讲到。
这里需要注意的是，requestTransparentRegion和gatherTransparentRegion不是一一对应的，很多研发会在这里有误解。
只要调用了一次requestTransparentRegion，会设置一个标记位置，后续每一次vsync信号的到来，只要执行了performTraversals，最终都会遍历执行gatherTransparentRegion。尽可能的减少gatherTransparentRegion是优化SurfaceView渲染的一个方向。
这里额外说一下 SurfaceView的gatherTransparentRegion方法，作为该方法的主角，它必须站出来说两句。
public boolean gatherTransparentRegion(Region region) {
// 这里的判断很简单，如果Surfaceview的layer在顶层或者surface还没初始化完成，就不往下执行
if (isAboveParent() || !mDrawFinished) {
return super.gatherTransparentRegion(region);
}
boolean opaque = true;
if ((mPrivateFlags & PFLAG_SKIP_DRAW) == 0) {
// this view draws, remove it from the transparent region
opaque = super.gatherTransparentRegion(region);
} else if (region != null) {
int w = getWidth();
int h = getHeight();
if (w>0 && h>0) {
getLocationInWindow(mLocation);
// otherwise, punch a hole in the whole hierarchy
int l = mLocation[0];
int t = mLocation[1];
region.op(l, t, l+w, t+h, Region.Op.UNION);
}
}
if (PixelFormat.formatHasAlpha(mRequestedFormat)) {
opaque = false;
}
return opaque;
}
挖洞总结
根据上面的分析可以看出，挖洞的流程还是比较繁琐耗时的，这里就有了一定的优化空间。
由于开播侧的性能瓶颈不在这里，所以这里我没有自己去实践，不过有些优化是别的团队已经实践过的，有些是理论上可以完成的。
1 不计算Region，默认把SurfaceView的大小当做透明区域。这样做的影响是脏区域扩大，渲染效率提升，功耗少量增加。追求功耗的时候，就放开计算region，追求流畅度就不要计算Region。
2 尽量少计算Region，精细化计算Region，保留上一次更新的结果，后续如果有新的view更新，再增量计算，这样做渲染效率跟功耗会做到平衡，性能达到极致，弊端就是实操起来比较复杂，但理论上是可行的。
不挖洞可以吗？
答案是当然可以。
在看到挖洞逻辑如此复杂之后，我就在思考，能不能不挖洞。挖洞的本质就是把SurfaceView下方的背景设置透明，那么我直接拦截requestTransparentRegion，然后将Activity设置为透明（也可以不用设置Activity，只要将window设置成允许透明即可）不就行了，当然设置为透明会引来其他问题，不在本篇文章的讨论范围。经过线下验证，这种写法完全没有问题，不过没有在线上跑过，感兴趣的同学可以线上尝试一下，看能不能拿到收益。
在SurfaceView的父View中直接拦截requestTransparentRegion，这样就不会挖洞了。
public void requestTransparentRegion(View child) {
// do nothing
Log.i("weike","requestTransparentRegion");
}
<style name="Theme.ActivityTransparant" parent="Theme.AppCompat.Light">
<item name="android:windowBackground">#00000000</item>
</style>
计算位置（layout）
SurfaceView的Layout没有额外处理的逻辑，ViewRootImp 只能控制给Surfaceview挖的洞在哪，但是具体SurfaceView的所在位置是由自己决定的，具体计算位置的代码在SurafaceView的updateSurface方法里面，相关逻辑比较枯燥繁琐，干货较少，这里主要就是记录一下，帮助后续需要的时候回顾。
步骤如下（这里只讲硬件加速的流程）：
-
在updateSurface的时候通过 getLocationInWindow 获取Surfaceview在屏幕中的位置。调用updateSurface的时机比较多，但归根结底，最终都是SurfaceView的大小位置发生了改变才会调用。
-
将位置等参数构造成 Transaction，并调用ViewRootImp的applyTransactionOnDraw，触发 scheduleTraversals()等待Vsync的信号。
-
下一帧的Vsync信号来了之后，ViewRootImp会执行 perfromDraw函数，会去注册监听 RenderThread 的draw回调方法。
-
RenderThread在执行DrawFrameTask（不清楚DrawFrameTask的可以去翻阅我上一篇分享）的时候，会回调上一步设置的监听方法。
- ViewRootImp 中执行 mBlastBufferQueue.applyPendingTransactions(frame);
// android/view/SurfaceView.java
protected void updateSurface() {
...
getLocationInWindow(mLocation);
...
mWindowSpaceLeft = mLocation[0];
mWindowSpaceTop = mLocation[1];
mSurfaceWidth = myWidth;
mSurfaceHeight = myHeight;
...
mScreenRect.left = mWindowSpaceLeft;
mScreenRect.top = mWindowSpaceTop;
mScreenRect.right = mWindowSpaceLeft + getWidth();
mScreenRect.bottom = mWindowSpaceTop + getHeight();
...
final boolean realSizeChanged = performSurfaceTransaction(viewRoot, translator,
creating, sizeChanged, hintChanged, relativeZChanged,
surfaceUpdateTransaction);
...
}
private boolean performSurfaceTransaction(ViewRootImpl viewRoot, Translator translator,
boolean creating, boolean sizeChanged, boolean hintChanged, boolean relativeZChanged,
Transaction surfaceUpdateTransaction) {
...
applyTransactionOnVriDraw(surfaceUpdateTransaction);
...
}
private void applyTransactionOnVriDraw(Transaction t) {
final ViewRootImpl viewRoot = getViewRootImpl();
if (viewRoot != null) {
// If we are using BLAST, merge the transaction with the viewroot buffer transaction.
viewRoot.applyTransactionOnDraw(t);
} else {
t.apply();
}
}
@Override
public boolean applyTransactionOnDraw(@NonNull SurfaceControl.Transaction t) {
if (mRemoved || !isHardwareEnabled()) {
t.apply();
} else {
// Copy and clear the passed in transaction for thread safety. The new transaction is
// accessed on the render thread.
mPendingTransaction.merge(t);
mHasPendingTransactions = true;
// Schedule the traversal to ensure there's an attempt to draw a frame and apply the
// pending transactions. This is also where the registerFrameCallback will be scheduled.
scheduleTraversals();
}
return true;
}
private boolean performDraw() {
...
registerCallbackForPendingTransactions();
...
}
private void registerCallbackForPendingTransactions() {
Transaction t = new Transaction();
t.merge(mPendingTransaction);
registerRtFrameCallback(new FrameDrawingCallback() {
@Override
public HardwareRenderer.FrameCommitCallback onFrameDraw(int syncResult, long frame) {
mergeWithNextTransaction(t, frame);
if ((syncResult
& (SYNC_LOST_SURFACE_REWARD_IF_FOUND | SYNC_CONTEXT_IS_STOPPED)) != 0) {
mBlastBufferQueue.applyPendingTransactions(frame);
return null;
}
return didProduceBuffer -> {
if (!didProduceBuffer) {
mBlastBufferQueue.applyPendingTransactions(frame);
}
};
}
@Override
public void onFrameDraw(long frame) {
}
});
}
具体回调的方法在 RenderThread中，相关代码在 DrawFrameTask.cpp中，这里的详细流程可以参考我上一篇文章。
// frameworks/base/libs/hwui/renderthread/DrawFrameTask.cpp
void DrawFrameTask::run() {
...
std::function<void(int64_t)> callback = std::move(mFrameCallback);
mFrameCallback = nullptr;
...
if (CC_UNLIKELY(callback)) {
context->enqueueFrameWork(
[callback, frameNr = context->getFrameNumber()]() { callback(frameNr); });
}
}
View树的渲染（draw or dispatchDraw）
众所周知，SurfaceView的渲染在独立线程，但是它本身还是View树的一员，所以通过draw方法还是能绘制的，这里的绘制起到了点睛的作用。
接下来我们详细介绍下draw方法和独立线程的绘制方法。
SurfaceView跟ViewGroup一样有个小优化，在SurfaceView的构造函数里设置了setWillNotDraw(true)，如果没有设置background或者手动设置setWillNotDraw(false)，父view不会调用SurfaceView的draw方法，仅仅会调用dispatchDraw，从源码里可以看出，draw方法的实现跟dispatchDraw要做的事情是一样的。
之前见到有些写法会给SurfaceView设置background，这种行为会有两个问题，一个是会导致这个优化失效，另一个是会导致SurfaceView的透明区域设置失败。
我们继续分析dispatchDraw的源码，dispatchDraw中的核心方法是clearSurfaceViewPort，这个方法是点睛之笔，我们看看它具体做了哪些事，这里我使用的是Android12的源码，更老一些的版本调用的方法是 canvas.drawColor(0, PorterDuff.Mode.CLEAR)，相当于把在SurfaceView区域之前的绘制（可以理解为在SurfaceView下方的View）全部用透明色擦掉，这样就能看到下层的SurfaceView了。这里就有一个潜藏的优化点就是就是SurfaceView下面一定不要放其他View避免无效渲染，无效计算。
Android12针对圆角做了一些处理，同时使用了新的方法canvas.punchHole提高处理圆角的速度，老版本是没有这个api的，这个方法的最终实现在SkiaRecordingCanvas.cpp 类中，对细节感兴趣可以去查看。
public SurfaceView(@NonNull Context context, @Nullable AttributeSet attrs, int defStyleAttr,
int defStyleRes, boolean disableBackgroundLayer) {
super(context, attrs, defStyleAttr, defStyleRes);
setWillNotDraw(true);
mDisableBackgroundLayer = disableBackgroundLayer;
}
@Override
public void draw(Canvas canvas) {
if (mDrawFinished && !isAboveParent()) {
// draw() is not called when SKIP_DRAW is set
if ((mPrivateFlags & PFLAG_SKIP_DRAW) == 0) {
// punch a whole in the view-hierarchy below us
clearSurfaceViewPort(canvas);
}
}
super.draw(canvas);
}
@Override
protected void dispatchDraw(Canvas canvas) {
if (mDrawFinished && !isAboveParent()) {
// draw() is not called when SKIP_DRAW is set
if ((mPrivateFlags & PFLAG_SKIP_DRAW) == PFLAG_SKIP_DRAW) {
// punch a whole in the view-hierarchy below us
clearSurfaceViewPort(canvas);
}
}
super.dispatchDraw(canvas);
}
private void clearSurfaceViewPort(Canvas canvas) {
if (mCornerRadius > 0f) {
canvas.getClipBounds(mTmpRect);
if (mClipSurfaceToBounds && mClipBounds != null) {
mTmpRect.intersect(mClipBounds);
}
canvas.punchHole(
mTmpRect.left,
mTmpRect.top,
mTmpRect.right,
mTmpRect.bottom,
mCornerRadius,
mCornerRadius
);
} else {
canvas.punchHole(0f, 0f, getWidth(), getHeight(), 0f, 0f);
}
}
//frameworks/base/libs/hwui/pipeline/skia/SkiaRecordingCanvas.cpp
void SkiaRecordingCanvas::punchHole(const SkRRect& rect) {
// Add the marker annotation to allow HWUI to determine where the current
// clip/transformation should be applied
SkVector vector = rect.getSimpleRadii();
float data[2];
data[0] = vector.x();
data[1] = vector.y();
mRecorder.drawAnnotation(rect.rect(), HOLE_PUNCH_ANNOTATION.c_str(),
SkData::MakeWithCopy(data, 2 * sizeof(float)));
// Clear the current rect within the layer itself
SkPaint paint = SkPaint();
paint.setColor(0);
paint.setBlendMode(SkBlendMode::kClear);
mRecorder.drawRRect(rect, paint);
mDisplayList->setHasHolePunches(true);
}
独立Surface渲染
这里是SurfaceView最核心的部分，首先SurfaceView的独立渲染依赖于独立的Surface，所以会先讲一下Surface的创建流程，其次会讲SurfaceView的两种画图方式，最后再讲一下Surface的销毁(SurfaceView独特的销毁机制也是很多踩坑的原因)
一种是通过canvas.drawxxx的方法，另外一种是结合openGL接口画图，这一章末尾我会分享一个使用案例。
第一种的优势是软硬渲染皆可以，主要用在纯绘画场景，比如弹幕场景，依托于canvas清晰好用的api，画图会非常的方便。
第二种属于纯硬件渲染，一般用于相机视频流的渲染或者二次加工一般都是使用第二种，鉴于openGL难用的api，上手还是有一定的学习成本，如果要渲染文字，openGL会非常的麻烦。
Surface的创建
上一篇分享讲过ViewRootImp的Surface创建过程，这里再简单回顾一下，ViewRootImp 的 Surface的创建依赖于 SurfaceControl，Java层先是创建了Surface跟SurfaceControl的空壳子，然后在ViewRootImpl.relayoutWindow中创建一个真正的SurfaceControl，然后再创建真正的Surface。
不同于ViewRootImp的是，SurfaceView的Surface创建依赖于BLASTBufferQueue，BLASTBufferQueue上一篇也讲过，它是一个生产者消费者模型，它可以实现内存的跨进程分配、共享和同步，SurfaceView的双缓冲就是它提供的，上面是倒叙了它创建的过程，我们正着全流程走一遍SurfaceView的Surface的创建过程。
跟计算位置的方式一样，Surface的创建也是在 updateSurface 方法中。
1 创建 SurfaceControl
创建SurfaceControl的逻辑也比较复杂，这里也多花费一些笔墨介绍一下。

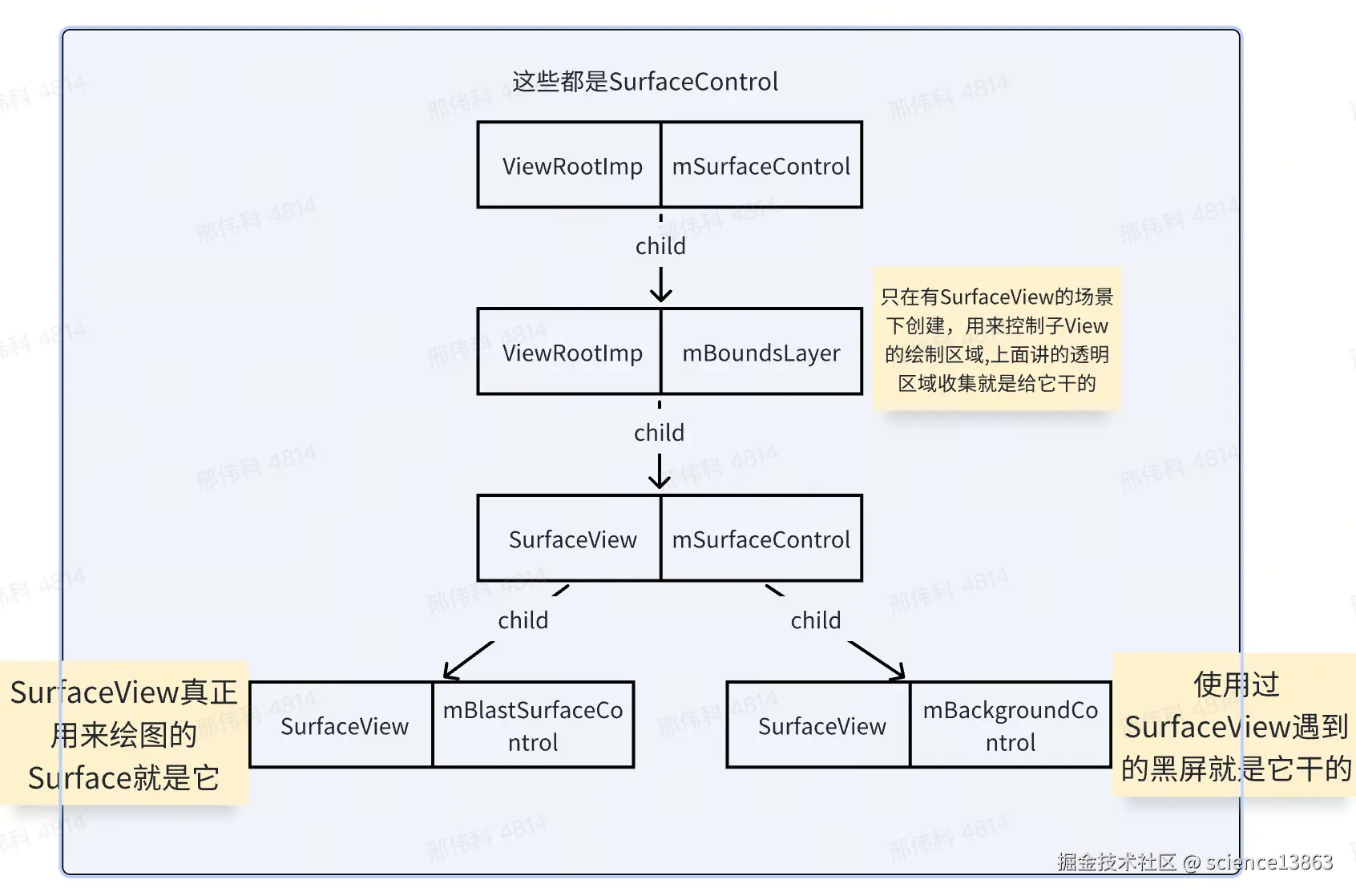

SurfaceView总共有三个SurfaceControl，分别为mSurfaceControl，mBackgroundControl，mBlastSurfaceControl，这几个跟ViewRootImp的SurfaceControl也是有一定的关系，SurfaceControl存在父子关系，具体关系如下图所示，这里留个开放式问题，为什么SurfaceControl要有父子关系?
我们再回顾一下SurfaceControl的作用，它用来控制Surface的创建、更新、销毁，一个Surface对应一个SurfaceControl，一个SurfaceControl对应一个layer(SurfaceFlinger进程里的Surface)，这里需要注意的是，SurfaceControl不一定有应用层的Surface，但是一定会有一个SurfaceFlinger进程中的Surface，是不是有点绕。
这里还是用SurfaceView来举例子，SurfaceView中只有mBlastSurfaceControl具有应用层的Surface，mSurfaceControl跟mBackgroundControl都没有应用层的Surface，没有应用层的Surface就代表我们不能往上面绘制内容。

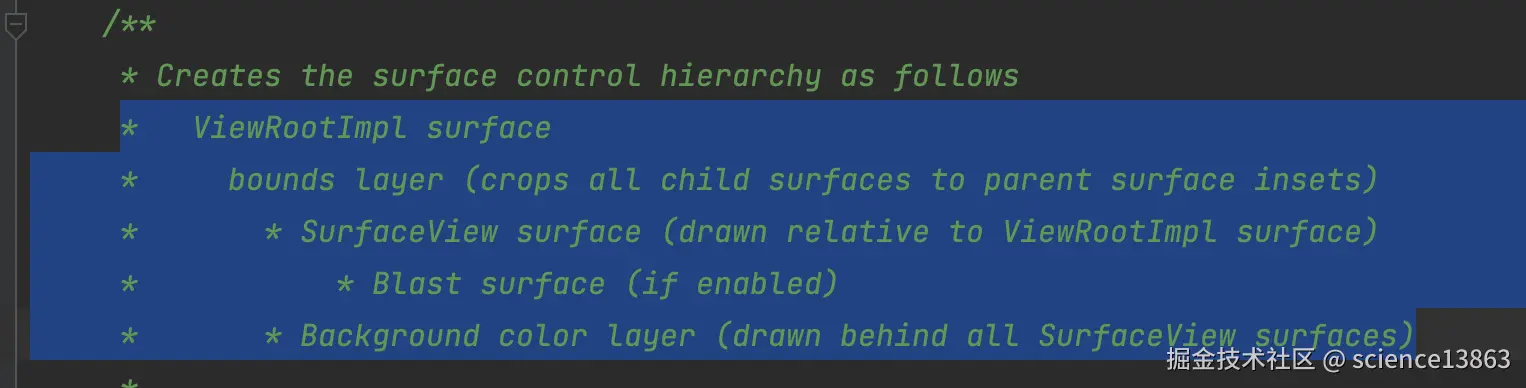

这里直接引用一下Google的注释解释各个SurfaceControl的作用，不过这里的描述是有问题的，主要原因是因为注释写完之后，Android13又更新了代码，但是没有更新注释。这里我就不做更正了，读者可以根据上面的父子关系图重新对应即可。
//android/view/SurfaceView.java
protected void updateSurface() {
...
if (creating) {
createBlastSurfaceControls(viewRoot, name, surfaceUpdateTransaction);
}
...
}
private void createBlastSurfaceControls(ViewRootImpl viewRoot, String name,
Transaction surfaceUpdateTransaction) {
if (mSurfaceControl == null) {
mSurfaceControl = new SurfaceControl.Builder(mSurfaceSession)
.setName(name)
.setLocalOwnerView(this)
.setParent(viewRoot.getBoundsLayer())
.setCallsite("SurfaceView.updateSurface")
.setContainerLayer()
.build();
}
if (mBlastSurfaceControl == null) {
mBlastSurfaceControl = new SurfaceControl.Builder(mSurfaceSession)
.setName(name + "(BLAST)")
.setLocalOwnerView(this)
.setParent(mSurfaceControl)
.setFlags(mSurfaceFlags)
.setHidden(false)
.setBLASTLayer()
.setCallsite("SurfaceView.updateSurface")
.build();
} else {
// update blast layer
surfaceUpdateTransaction
.setOpaque(mBlastSurfaceControl, (mSurfaceFlags & SurfaceControl.OPAQUE) != 0)
.setSecure(mBlastSurfaceControl, (mSurfaceFlags & SurfaceControl.SECURE) != 0)
.show(mBlastSurfaceControl);
}
if (mBackgroundControl == null) {
mBackgroundControl = new SurfaceControl.Builder(mSurfaceSession)
.setName("Background for " + name)
.setLocalOwnerView(this)
.setOpaque(true)
.setColorLayer()
.setParent(mSurfaceControl)
.setCallsite("SurfaceView.updateSurface")
.build();
}
// Always recreate the IGBP for compatibility. This can be optimized in the future but
// the behavior change will need to be gated by SDK version.
if (mBlastBufferQueue != null) {
mBlastBufferQueue.destroy();
}
mTransformHint = viewRoot.getBufferTransformHint();
mBlastSurfaceControl.setTransformHint(mTransformHint);
mBlastBufferQueue = new BLASTBufferQueue(name, false /* updateDestinationFrame */);
mBlastBufferQueue.update(mBlastSurfaceControl, mSurfaceWidth, mSurfaceHeight, mFormat);
mBlastBufferQueue.setTransactionHangCallback(ViewRootImpl.sTransactionHangCallback);
}
不同类型SurfaceControl的处理源码（没有看源码打算的同学建议跳过，这里主要是指明下源码位置）：
// frameworks/native/services/surfaceflinger/SurfaceFlinger.cpp
status_t SurfaceFlinger::createLayer(const String8& name, const sp<Client>& client, uint32_t w,
uint32_t h, PixelFormat format, uint32_t flags,
LayerMetadata metadata, sp<IBinder>* handle,
sp<IGraphicBufferProducer>* gbp,
const sp<IBinder>& parentHandle, int32_t* outLayerId,
const sp<Layer>& parentLayer, uint32_t* outTransformHint) {
...
switch (flags & ISurfaceComposerClient::eFXSurfaceMask) {
case ISurfaceComposerClient::eFXSurfaceBufferQueue:
case ISurfaceComposerClient::eFXSurfaceBufferState: {
result = createBufferStateLayer(client, std::move(uniqueName), w, h, flags,
std::move(metadata), handle, &layer);
std::atomic<int32_t>* pendingBufferCounter = layer->getPendingBufferCounter();
if (pendingBufferCounter) {
std::string counterName = layer->getPendingBufferCounterName();
mBufferCountTracker.add((*handle)->localBinder(), counterName,
pendingBufferCounter);
}
} break;
case ISurfaceComposerClient::eFXSurfaceEffect:
// check if buffer size is set for color layer.
if (w > 0 || h > 0) {
ALOGE("createLayer() failed, w or h cannot be set for color layer (w=%d, h=%d)",
int(w), int(h));
return BAD_VALUE;
}
result = createEffectLayer(client, std::move(uniqueName), w, h, flags,
std::move(metadata), handle, &layer);
break;
case ISurfaceComposerClient::eFXSurfaceContainer:
// check if buffer size is set for container layer.
if (w > 0 || h > 0) {
ALOGE("createLayer() failed, w or h cannot be set for container layer (w=%d, h=%d)",
int(w), int(h));
return BAD_VALUE;
}
result = createContainerLayer(client, std::move(uniqueName), w, h, flags,
std::move(metadata), handle, &layer);
break;
default:
result = BAD_VALUE;
break;
}
...
return result;
}
2 创建 BLASTBufferQueue
上一篇文章讲过，在Android12之前是没有BLASTBufferQueue的，Android12虽然加了BLASTBufferQueue，但是在java层还是存在两套逻辑，一套是通过SurfaceControl创建Surface，另外一套是通过BLASTBufferQueue创建surface，两套的Native层都是创建的BBQSurface。在Android13之后，就直接删除了SurfaceControl创建Surface的方式，统一由BLASTBufferQueue去创建Surface，这样做的好处一个是跟Native层更统一，另外一个好处是java层mBlastSurfaceControl在Surface更新的时候不用重建，只需要重建BLASTBufferQueue即可。
3 创建 Surface
接着由 mBlastBufferQueue 创建 Surface，详细步骤可以看下面的源码，核心代码用绿色背景标注。由于后续版本都没有mSurfaceControl什么事，通过mSurfaceControl创建的逻辑本次就不过了。
//android/view/SurfaceView.java
protected void updateSurface() {
...
copySurface(creating /* surfaceControlCreated */, sizeChanged);
...
}
//android/view/SurfaceView.java Android12
private void copySurface(boolean surfaceControlCreated, boolean bufferSizeChanged) {
...
if (mUseBlastAdapter) {
mSurface.copyFrom(mBlastBufferQueue);
} else {
mSurface.copyFrom(mSurfaceControl);
}
...
}
//android/view/SurfaceView.java Android13-15
private void copySurface(boolean surfaceControlCreated, boolean bufferSizeChanged) {
...
mSurface.copyFrom(mBlastBufferQueue);
...
}
//frameworks/base/core/jni/android_view_Surface.cpp
static jlong nativeGetFromBlastBufferQueue(JNIEnv* env, jclass clazz, jlong nativeObject,
jlong blastBufferQueueNativeObj) {
Surface* self(reinterpret_cast<Surface*>(nativeObject));
sp<BLASTBufferQueue> queue = reinterpret_cast<BLASTBufferQueue*>(blastBufferQueueNativeObj);
const sp<IGraphicBufferProducer>& bufferProducer = queue->getIGraphicBufferProducer();
// If the underlying IGBP's are the same, we don't need to do anything.
if (self != nullptr &&
IInterface::asBinder(self->getIGraphicBufferProducer()) ==
IInterface::asBinder(bufferProducer)) {
return nativeObject;
}
sp<Surface> surface = queue->getSurface(true /* includeSurfaceControlHandle */);
if (surface != NULL) {
surface->incStrong(&sRefBaseOwner);
}
return reinterpret_cast<jlong>(surface.get());
}
//frameworks/native/libs/gui/BLASTBufferQueue.cpp
sp<Surface> BLASTBufferQueue::getSurface(bool includeSurfaceControlHandle) {
std::unique_lock _lock{mMutex};
sp<IBinder> scHandle = nullptr;
if (includeSurfaceControlHandle && mSurfaceControl) {
scHandle = mSurfaceControl->getHandle();
}
return new BBQSurface(mProducer, true, scHandle, this);
}
4 回调SurfaceHolder
应用层不建议直接操作Surface的，需要通过SurfaceHolder去完成，SurfaceHolder对象SurfaceView已经帮我们创建好了，我们直接通过surfaceView.getSurfaceHolder()去获取即可。通过SurfaceHolder我们可以设置callback给SurfaceView，用来监听SurfaceView的生命周期。只有在接受到surfaceCreated的时候我们才可以去绘制。
public interface Callback {
void surfaceCreated(@NonNull SurfaceHolder holder);
void surfaceChanged(@NonNull SurfaceHolder holder, @PixelFormat.Format int format,
@IntRange(from = 0) int width, @IntRange(from = 0) int height);
void surfaceDestroyed(@NonNull SurfaceHolder holder);
}
Canvas 画图
Surface创建好之后，我们就可以在上面画图了，画图分为三步:
第一步lockcanva，从surface中获取绘制缓冲区
第二步canvas.drawxxx，在缓冲区上绘制。
第三步unlockCanvasAndPost，将绘制的缓冲区提交给SurfaceFlinger合成。
接下来重点介绍下lockcanva跟unlockCanvasAndPost。
lockCanva
上一篇文章讲到过，软硬件渲染的区别就在于使用不同的canvas，SurfaceVIew也不例外，如果要使用软件渲染，就调用lockCanvas，硬件渲染那就调用lockHardwareCanvas，所谓的lockxxxCanvas，最终都是为了锁定一块缓存，SurfaceView一般是有两块缓存，这就是所谓的双缓冲，一块用于应用层的渲染，一块用于SurfaceFlinger合成渲染。
这里以软件渲染的源码为例进行分析，lockCanvas最终会调用到ndroid_view_Surface.cpp的 nativeLockCanvas 方法，通过surface->lock方法去获取回执缓冲区（最终还是通过BLASTBufferQueue去获取），然后再设置给canvas。
//frameworks/base/core/jni/android_view_Surface.cpp
static jlong nativeLockCanvas(JNIEnv* env, jclass clazz,
jlong nativeObject, jobject canvasObj, jobject dirtyRectObj) {
sp<Surface> surface(reinterpret_cast<Surface *>(nativeObject));
...
ANativeWindow_Buffer buffer;
status_t err = surface->lock(&buffer, dirtyRectPtr);
...
graphics::Canvas canvas(env, canvasObj);
canvas.setBuffer(&buffer, static_cast<int32_t>(surface->getBuffersDataSpace()));
...
sp<Surface> lockedSurface(surface);
lockedSurface->incStrong(&sRefBaseOwner);
return (jlong) lockedSurface.get();
}
//frameworks/base/libs/hwui/apex/android_canvas.cpp
bool ACanvas_setBuffer(ACanvas* canvas, const ANativeWindow_Buffer* buffer,
int32_t /*android_dataspace_t*/ dataspace) {
SkBitmap bitmap;
bool isValidBuffer = (buffer == nullptr) ? false : convert(buffer, dataspace, &bitmap);
TypeCast::toCanvas(canvas)->setBitmap(bitmap);
return isValidBuffer;
}
unlockCanvasAndPost
unlockCanvasAndPost 会调用android_view_Surface.cpp的nativeUnlockCanvasAndPost方法，该方法会调用surface.unlockAndPost，看到queueBuffer，大家就应该很清楚unlockAndPost具体要干什么了（不清楚的话可以看上一篇文章）。
//frameworks/base/core/jni/android_view_Surface.cpp
static void nativeUnlockCanvasAndPost(JNIEnv* env, jclass clazz,
jlong nativeObject, jobject canvasObj) {
sp<Surface> surface(reinterpret_cast<Surface *>(nativeObject));
if (!isSurfaceValid(surface)) {
return;
}
// detach the canvas from the surface
graphics::Canvas canvas(env, canvasObj);
canvas.setBuffer(nullptr, ADATASPACE_UNKNOWN);
// unlock surface
status_t err = surface->unlockAndPost();
if (err < 0) {
jniThrowException(env, IllegalArgumentException, NULL);
}
}
// frameworks/native/libs/gui/Surface.cpp
status_t Surface::unlockAndPost()
{
if (mLockedBuffer == nullptr) {
ALOGE("Surface::unlockAndPost failed, no locked buffer");
return INVALID_OPERATION;
}
int fd = -1;
status_t err = mLockedBuffer->unlockAsync(&fd);
ALOGE_IF(err, "failed unlocking buffer (%p)", mLockedBuffer->handle);
err = queueBuffer(mLockedBuffer.get(), fd);
ALOGE_IF(err, "queueBuffer (handle=%p) failed (%s)",
mLockedBuffer->handle, strerror(-err));
mPostedBuffer = mLockedBuffer;
mLockedBuffer = nullptr;
return err;
}
OpenGL接口画图
openGL画图不依赖于Surface，只要gl环境创建好，随便画，我们最终只需要把GPU渲染的数据交给对应的消费者即可 ，所以SurfaceView跟TextureView都可以使用openGL去画图。虽然大家都是通过GPU渲染，但是SurfaceView相比TextureView具有很大的优势，那就是GPU渲染的数据可以直接交换到Surface的绘制缓冲区，这样就少了数据的拷贝跟二次传递，时间空间上都有巨大的节省。
下面是一段线上老代码（现在已经不用了），大家可以看看存在什么性能问题。
public void onFrame() {
if (this.mCanvasThread != null) {
...
GLES20.glBindFramebuffer(36160, this.mFB);
GLES20.glFramebufferTexture2D(36160, 36064, buffer.getType().getGlTarget(), buffer.getTextureId(), 0);
ByteBuffer mBuffer = ByteBuffer.allocateDirect(buffer.getWidth() * buffer.getHeight() * 4);
GLES20.glReadPixels(0, 0, buffer.getWidth(), buffer.getHeight(), 6408, 5121, mBuffer);
...
GLES20.glBindFramebuffer(36160, 0);
final Bitmap bitmap = Bitmap.createBitmap(buffer.getWidth(), buffer.getHeight(), Config.ARGB_8888);
bitmap.copyPixelsFromBuffer(mBuffer);
post(new Runnable() {
public void run() {
onCanvasDrawFrame(bitmap);
}
});
}
}
private void onCanvasDrawFrame(Bitmap bitmap) {
if (this.mSurfaceHolder != null) {
Canvas canvas = this.mSurfaceHolder.lockCanvas();
...
canvas.drawBitmap(bitmap, this.mMatrix, (Paint)null);
...
this.mSurfaceHolder.unlockCanvasAndPost(canvas);
}
}
GLSurfaceView
GLSurfaceView 继承自SurfaceView，实际上就是一个通过EGL初始化了GL环境的SurfaceView。为了方便开发者的使用，内部初始化了一些GL相关的上下文以及二次封装了SurfaceView，更适合游戏类场景的使用。
这里简单的啰嗦一下openGL画图的过程，普及一下基础知识，初学者看起来可能会懵，建议跳过，后面有机会我会再出一篇分享详细讲openGL跟GPU相关的设计。
openGL画图整体上可以简化为以下5个步骤，大家了解一个大概即可。
假设我们要绘制一个三角形的图片，各个步骤处理如下：
-
向GPU传入数据。
通俗简单的讲，就是传入三角形三个顶点的位置，如果顶点有颜色，这里也要把颜色传入，同理如果有纹理贴图，也要传入。
-
顶点着色(Vertex Shading)
这一步是可以进行编程的。 二次加工传入的三个点，在这里可以改变三个点的位置，变换出更多的形状，有几个顶点就会调用几次。下面是官方给的架构图（这个是gles2.0的架构，3.0有一些语法上的调整）。
attribute vec4 vPosition; uniform mat4 vMatrix; varying vec4 vColor; attribute vec4 aColor; void main() { gl_Position = vMatrix*vPosition; vColor=aColor; }; -
图元装配(Primitive Assembly)
根据上面的三个定点以及绘画方式，决定最终呈现的形状，决定要用屏幕中的哪些点，我们这个例子就是框出来一个三角形。这个阶段是显卡本身自己处理了，我们不用关心细节。大概知道它是干什么的就行。
- 光栅化(Rasterization)
根据上一步获取到的所有点，自动插值计算它的颜色。比如我们上面的栗子，我们给点的只有三个定点的颜色，但是最终画出来的是彩色的，这个就是光栅化自动处理了中间的点，一般都是用重心插值算法，感兴趣的可以自己去搜，这里不做过多的算术推导。
当然，这个阶段也是显卡自身处理了。我们也是知道它大概是干什么的就行
-
片段着色(Fragment Shading)
这一步也是可以编程的，每一个光栅化后的点都会调用一次这个方法，并将光栅化后的颜色值传给片段着色器，在这里我们可以给它赋予更多的颜色。所以这个方法的性能非常的重要。
precision highp float; varying vec4 vColor; void main(){ gl_FragColor=vColor; } ```
Surface的销毁
SurfaceView有自己的生命周期，如果不知道它的销毁时机，就会掉到各种坑里，比如SurfaceView又黑屏了等问题。
SurfaceView的生命周期可以自己设置，有两种模式，默认是第一种，只要SurfaceView的不可见，就会销毁Surface，在一些业务场景下， 可能需要临时性的设置SurfaceView不可见，等设置View.Visiable的时候，就会出现闪一下黑屏或者是一直黑屏的问题。这时候可以考虑下重新设置生命周期为SURFACE_LIFECYCLE_FOLLOWS_ATTACHMENT。
/**
* The Surface lifecycle is tied to SurfaceView visibility.
*
* The Surface is created when the SurfaceView becomes visible, and is destroyed when the
* SurfaceView is no longer visible.
*/
public static final int SURFACE_LIFECYCLE_FOLLOWS_VISIBILITY = 1;
/**
* The Surface lifecycle is tied to SurfaceView attachment.
* The Surface is created when the SurfaceView first becomes attached, but is not destroyed
* until this SurfaceView has been detached from the current window.
*/
public static final int SURFACE_LIFECYCLE_FOLLOWS_ATTACHMENT = 2;
高版本特性
Android5.0之前，如果给SurfaceView的父View设置圆角是不会生效的，Android7.0之前，SurfaceView无法跟随父View的动画，所以在很多场景下，不得不选用TextureView，我们来看看谷歌是怎么解决这些问题的。
渲染圆角
对于普通View，我们只需要在父View上调用path.addRoundRect，然后再调用canvas.clipPath即可实现对子View的圆角效果，但是SurfaceView不行，就算是往SurfaceView上画带圆角的图也不行，会有黑色的边。
SurfaceView的圆角只能改变透明区域才能实现，改变透明区域有两种方法，
一种是SurfaceView自身的setCornerRadius方法，该方法是Android10.0引入的（翻了好几个版本的源码确认无误）。
另外一种方法是通过ViewOutlineProvider，该方法实际上也是通过影响SurfaceView的draw方法，让其在挖洞的时候保留圆角。在Android5.0的时候，系统增加了ViewOutlineProvider这个类，可以很轻松的给SurfaceView设置圆角，当然，针对普通View也可以。这样就省了我们自己再去复写父类，这就是我们软件研发中经常提到的依赖导致原则，非常的实用。ViewOutlineProvider的使用方式如下：
view?.apply {
setOutlineProvider(object : ViewOutlineProvider() {
override fun getOutline(view: View?, outline: Outline?) {
val rect = Rect(
0, 0,
ResUtil.dp2Px(xxx),
ResUtil.dp2Px(xxx)
)
outline?.setRoundRect(
rect,
ResUtil.dp2Px(BroadcastVideoFloatWindowManager.VIEW_ROUND_CORNERS)
.toFloat()
)
}
})
setClipToOutline(true)
}
接下来我们详细探讨下ViewOutlineProvider这个类，在设置外形的时候，会逐步调用到mRenderNode.setOutline(outline); RenderNode是硬件渲染里重要的概念，也就是说这个方法也是强依赖于硬件渲染，在该View的RenderNode保存了圆角等信息，
public void setOutlineProvider(ViewOutlineProvider provider) {
mOutlineProvider = provider;
invalidateOutline();
}
public void invalidateOutline() {
rebuildOutline();
...
}
private void rebuildOutline() {
final Outline outline = mAttachInfo.mTmpOutline;
...
mOutlineProvider.getOutline(this, outline);
mRenderNode.setOutline(outline);
}
public boolean setOutline(@Nullable Outline outline) {
...
switch (outline.mMode) {
case Outline.MODE_EMPTY:
return nSetOutlineEmpty(mNativeRenderNode);
case Outline.MODE_ROUND_RECT:
return nSetOutlineRoundRect(mNativeRenderNode,
outline.mRect.left, outline.mRect.top,
outline.mRect.right, outline.mRect.bottom,
outline.mRadius, outline.mAlpha);
case Outline.MODE_PATH:
return nSetOutlinePath(mNativeRenderNode, outline.mPath.mNativePath,
outline.mAlpha);
}
}
static jboolean android_view_RenderNode_setOutlineRoundRect(CRITICAL_JNI_PARAMS_COMMA jlong renderNodePtr,
jint left, jint top, jint right, jint bottom, jfloat radius, jfloat alpha) {
RenderNode* renderNode = reinterpret_cast<RenderNode*>(renderNodePtr);
renderNode->mutateStagingProperties().mutableOutline().setRoundRect(left, top, right, bottom,
radius, alpha);
renderNode->setPropertyFieldsDirty(RenderNode::GENERIC);
return true;
}
void setRoundRect(int left, int top, int right, int bottom, float radius, float alpha) {
...
// update mPath to reflect new outline
if (MathUtils::isPositive(radius)) {
mPath.addRoundRect(SkRect::MakeLTRB(left, top, right, bottom), radius, radius);
} else {
mPath.addRect(left, top, right, bottom);
}
}
}
接下来我们再看一下渲染Outline的地方，上一篇文章提到过，最终渲染在RenderNodeDrawable的forceDraw里，我们可以直奔这里的代码看看细节。如果ViewOutlineProvider设置在SurfaceView上，就会走drawContent方法，如果是SurfaceView的父View就会走drawBackwardsProjectedNodes，同时在执行这行代码之前，限定死了操作在圆角范围内，这样做完之后，就会保证SurfaceView的canvas.punchHole或者canvas.drawColor(0, PorterDuff.Mode.CLEAR)不会挖一个长方形的洞，而是挖一个带圆角的洞。
void RenderNodeDrawable::forceDraw(SkCanvas* canvas) const {
...
SkiaDisplayList* displayList = renderNode->getDisplayList().asSkiaDl();
SkAutoCanvasRestore acr(canvas, true);
const RenderProperties& properties = this->getNodeProperties();
// pass this outline to the children that may clip backward projected nodes
displayList->mProjectedOutline =
displayList->containsProjectionReceiver() ? &properties.getOutline() : nullptr;
if (!properties.getProjectBackwards()) {
drawContent(canvas);
if (mProjectedDisplayList) {
acr.restore(); // draw projected children using parent matrix
LOG_ALWAYS_FATAL_IF(!mProjectedDisplayList->mProjectedOutline);
const bool shouldClip = mProjectedDisplayList->mProjectedOutline->getPath();
SkAutoCanvasRestore acr2(canvas, shouldClip);
canvas->setMatrix(mProjectedDisplayList->mParentMatrix);
if (shouldClip) {
canvas->clipPath(*mProjectedDisplayList->mProjectedOutline->getPath());
}
drawBackwardsProjectedNodes(canvas, *mProjectedDisplayList);
}
}
displayList->mProjectedOutline = nullptr;
}
为什么小窗场景不能显示圆角
在小窗场景，圆角的渲染流程跟上一节一模一样，那么为什么在小窗上圆角就不会生效？
从前几章的学习中我们可以知道surfaceView的展示是通过SurfaceView的diaptchDraw或者draw方法挖洞显示出来的。在小窗场景，圆角倒是也能展示出来，但是背景是我们应用的背景，SurfaceView跟小窗是在其他应用的上方，圆角的外部是需要显示其他应用的背景。
那么有同学可能要问了，把我们的背景设置透明不就可以了？如果把我们的背景设置透明，因为SurfaceView的Surface在它的下面，独立Surface就完美的展示出来，圆角就没了。
那么聪明的宝宝又要问了？我们把SurfaceView的独立Surface裁剪一个圆角出来，由于每一帧都要计算，性能暂且不谈，SurfaceView还有一个纯黑的backgroundLayer，必须用黑科技把这个backgroundLayer设置透明才可以。
所以开播侧最终还是选用了TextureView。
渲染动画
SurfaceView跟随父View做动画的实现是从Android7.0开始加入的，目前只支持平移跟缩放，旋转是不支持的。
这里我就不详细介绍了，大家直接看 SurfaceViewPositionUpdateListener 即可。
private class SurfaceViewPositionUpdateListener implements RenderNode.PositionUpdateListener {
...
@Override
public void positionChanged(long frameNumber, int left, int top, int right, int bottom) {
try {
if (DEBUG_POSITION) {
Log.d(TAG, String.format(
"%d updateSurfacePosition RenderWorker, frameNr = %d, "
+ "position = [%d, %d, %d, %d] surfaceSize = %dx%d",
System.identityHashCode(SurfaceView.this), frameNumber,
left, top, right, bottom, mRtSurfaceWidth, mRtSurfaceHeight));
}
synchronized (mSurfaceControlLock) {
if (mSurfaceControl == null) return;
mRTLastReportedPosition.set(left, top, right, bottom);
onSetSurfacePositionAndScale(mPositionChangedTransaction, mSurfaceControl,
mRTLastReportedPosition.left /*positionLeft*/,
mRTLastReportedPosition.top /*positionTop*/,
mRTLastReportedPosition.width()
/ (float) mRtSurfaceWidth /*postScaleX*/,
mRTLastReportedPosition.height()
/ (float) mRtSurfaceHeight /*postScaleY*/);
mPositionChangedTransaction.show(mSurfaceControl);
}
applyOrMergeTransaction(mPositionChangedTransaction, frameNumber);
} catch (Exception ex) {
Log.e(TAG, "Exception from repositionChild", ex);
}
}
...
}
TextureView
不同于SurfaceView，TextureView必须在硬件加速场景下使用，好奇宝宝可能就要问了，为什么只能在硬件加速场景下使用呢？
主要原因是TextureView 为了提升性能，大量使用了跟硬件加速相关的特性。
次要原因是谷歌压根就没有考虑软件渲染，这里其实适配下软件渲染成本也不会太高，但是性能会比较差，估计TextureView的研发心里想的是，都使用软件渲染了，你不塞车谁塞车，老老实实用SurfaceView去吧。
由于TextureView 使用的场景越来越少，本次主要讲一讲它使用到一些通用技术SurfaceTexture，在音视频相机等场景，SurfaceTexture的使用频次非常的高，在我们的开播场景，为了提升相机的采集传输效率，也使用了SurfaceTexture，开播的相机也积累了很多优化经验，后续有时间我会单独以相机为主题做一篇分享。
SurfaceTexture
SurfaceTexture是什么？这里我直接引用官方的解释：
SurfaceTexture 是 Surface 和 OpenGL ES (GLES) 纹理的组合。SurfaceTexture 实例用于提供输出到 GLES 纹理的接口。
SurfaceTexture 包含一个以应用为使用方的 BufferQueue 实例。当生产方将新的缓冲区排入队列时，onFrameAvailable() 回调会通知应用。然后，应用调用 updateTexImage()。此时会释放先前占用的缓冲区，从队列中获取新缓冲区并执行 EGL 调用，从而使 GLES 可将此缓冲区作为外部纹理使用。
SurfaceTexture不仅仅可以用于TextureView，它可以用于任何硬件渲染的场景，甚至是不需要任何View，进行离屏渲染。

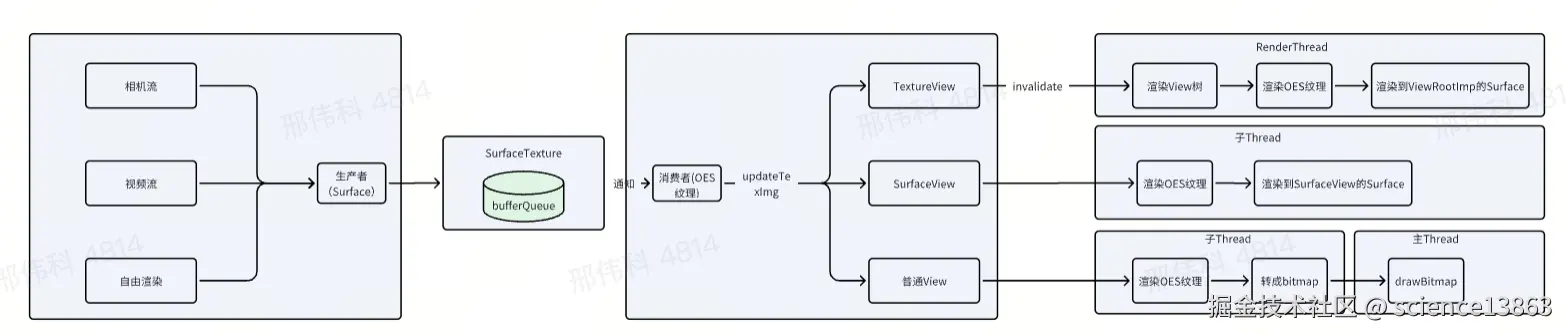

下图展示了SurfaceTexture的工作流程，本质上是一个生产者消费者模型，一般会将SurfaceTexture包装成一个特殊的Surface，Surface大家应该很清楚了，核心在于渲染缓存，这个特殊的Surface的缓存由SurfaceTexture提供。
数据生产者（相机、视频）将图像数据写入SurfaceTexture的缓冲，并转换成GLES的外部纹理，然后通知消费者有新的数据， 消费者通过纹理ID获取缓存数据，然后通过GLES再渲染出来。注意这里一定要调用updateTexImage，否则永远获取的是第一帧。
总结
SurfaceView跟TextureView到这算是讲完了，我们在日常的开发中有以下几点的启示：
- 如果要追求流畅度，牺牲一些功耗，透明区域的测量可以从根View上拦截掉，默认使用SurfaceView的大小即可，如果既要流畅度，又要低功耗，那么就尽量少计算Region，对于一些固定展示区域可以只计算一遍，全程复用。
- SurfaceView的黑屏大多数都是因为它的mBackgroundControl控制的layer导致的，如果直接加View盖在它上面会有性能上的损耗，最好是直接改mBackgroundControl的颜色（只支持RGB通道），SurfaceView里有开放设置的方法，这样性能会好一些。
- SurfaceView未引入Vsync机制，存在一个Vsync周期生产多帧的问题，也是性能上的冗余。引入Vsync后，也可以引入三缓冲，进一步提升流畅度。
- SurfaceView使用canvas绘图注意软硬件的api不一样。
