半透明物体嵌套问题

RealityKit 和其他游戏引擎类似，对半透明物体有一套单独的处理流程，在一个透明物体单独出现的情况下，是没有问题的。但是当多个透明物体聚集起来时，尤其是嵌套在一起时，就可能会出现问题。

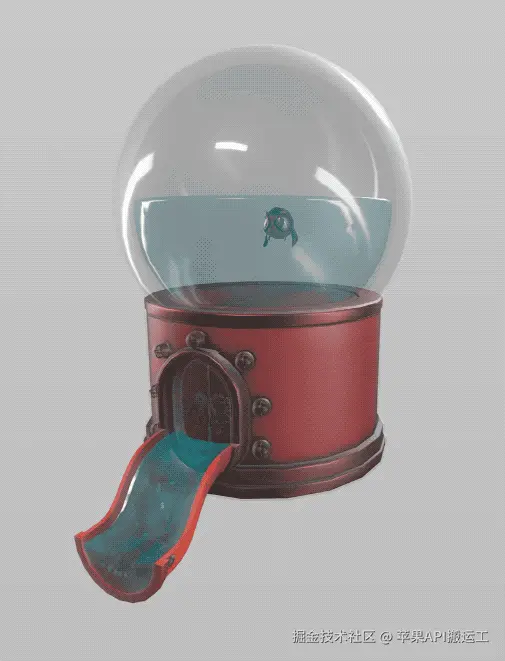

比如苹果的 Demo ，SwiftSplash 中就出现了这个问题：半透明的鱼缸，里面有半透明的水，水里鱼的护目镜也是半透明的。当旋转或移动时，里面的水和护目镜会在特殊角度消失。

简化示例

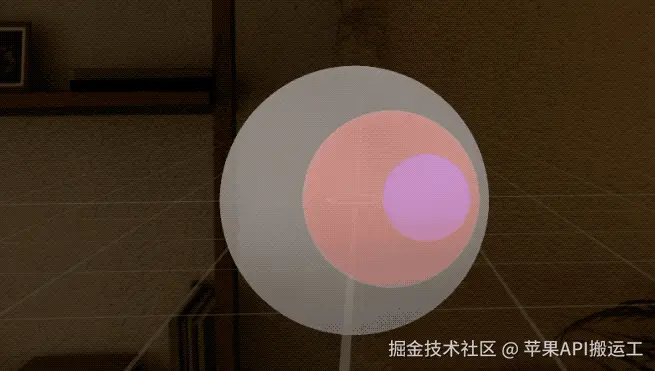

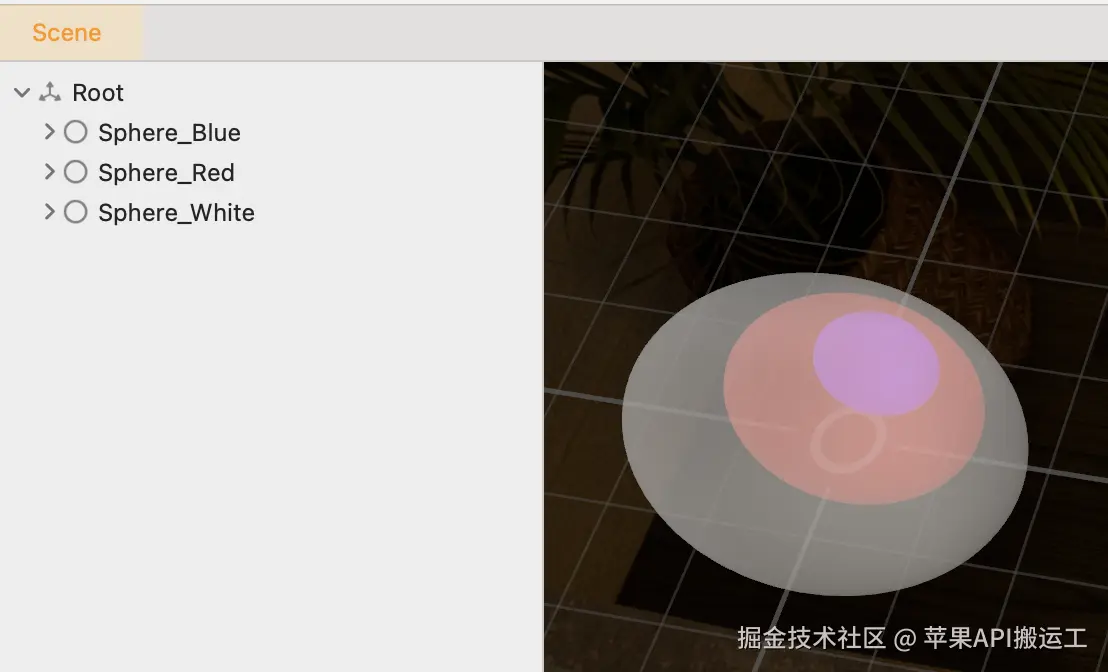

为了更方便演示，我们在 Reality Composer Pro 中创建一个更简单的示例进行效果演示。在场景中创建三个半透明球体，从大到小嵌套在一起，最外层是最大的白色球体，中间是红色球体，最里面是蓝色球体，为了效果更明显我们让它们沿水平方向稍微偏移一些，呈现偏心的状态： 这样，当我们在水平方向旋转时，就会看到有时里面的球体会消失，接着旋转又会重新出现：

这就是透明物体的渲染顺序导致的出现异常。

透明物体渲染顺序

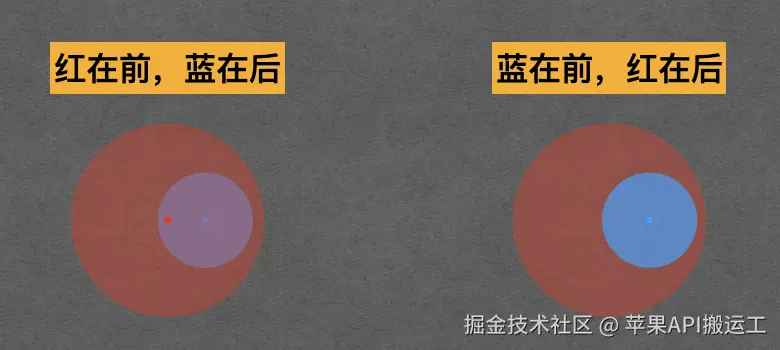

在真实的世界中，两个透明物体叠加时，前后顺序不同，得到的颜色也不同，这也就是为什么渲染引擎在处理透明物体时需要排序。 公式为：

color = foreground.alpha * foreground.color + (1 - foreground.alpha) * background.color

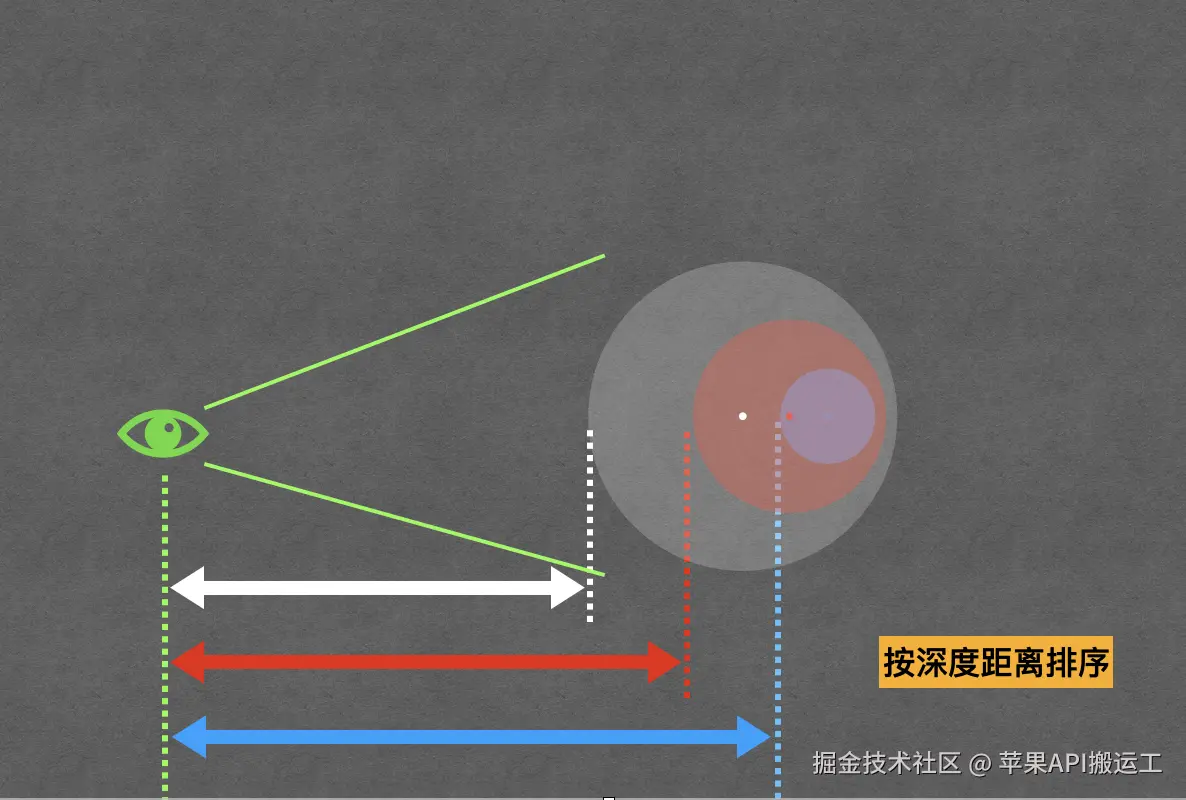

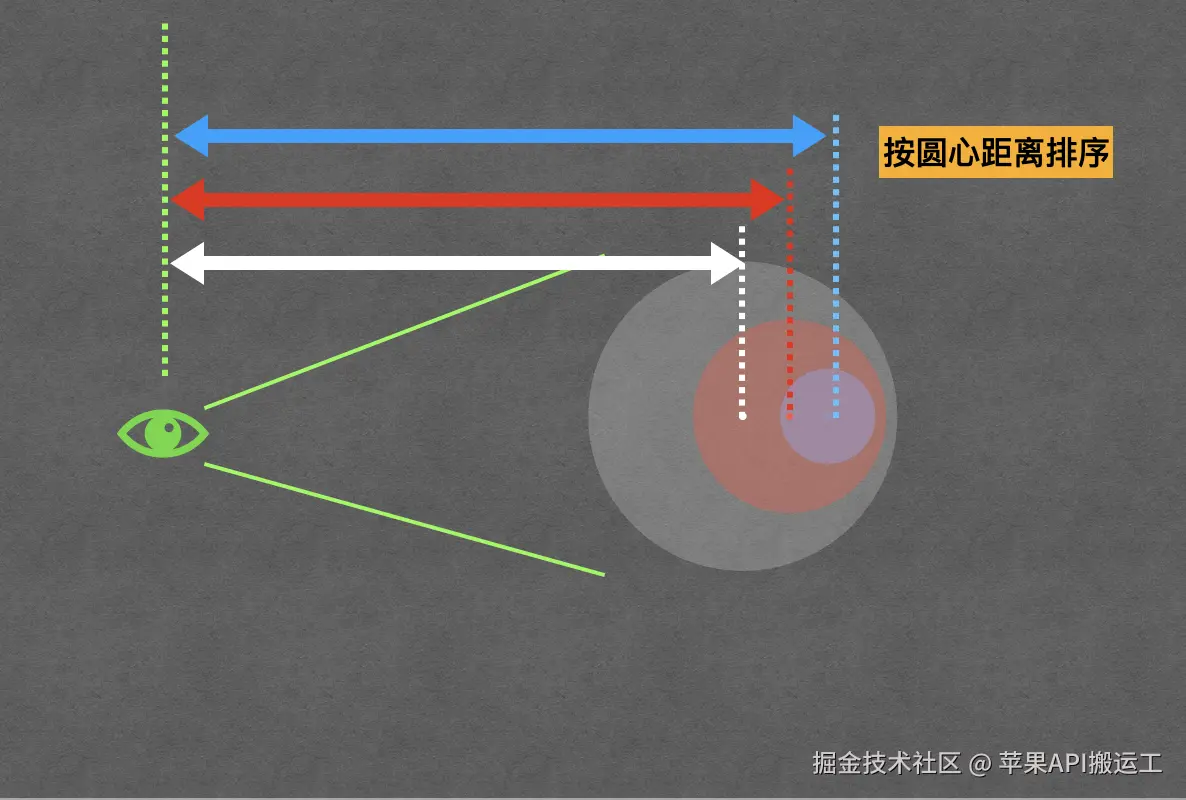

出于性能考虑，RealityKit 针对透明物体，采用了按透明物体坐标原点（一般是中心点）排序，然后从后向前渲染的策略。 但是要得到正确的颜色，我们真正需要的是按实际的像素深度，从后向前渲染才行。幸运的情况下，当我们从某个角度观察时，恰好像素深度和中心距离顺序是一样的，于是就得到了正确的结果。

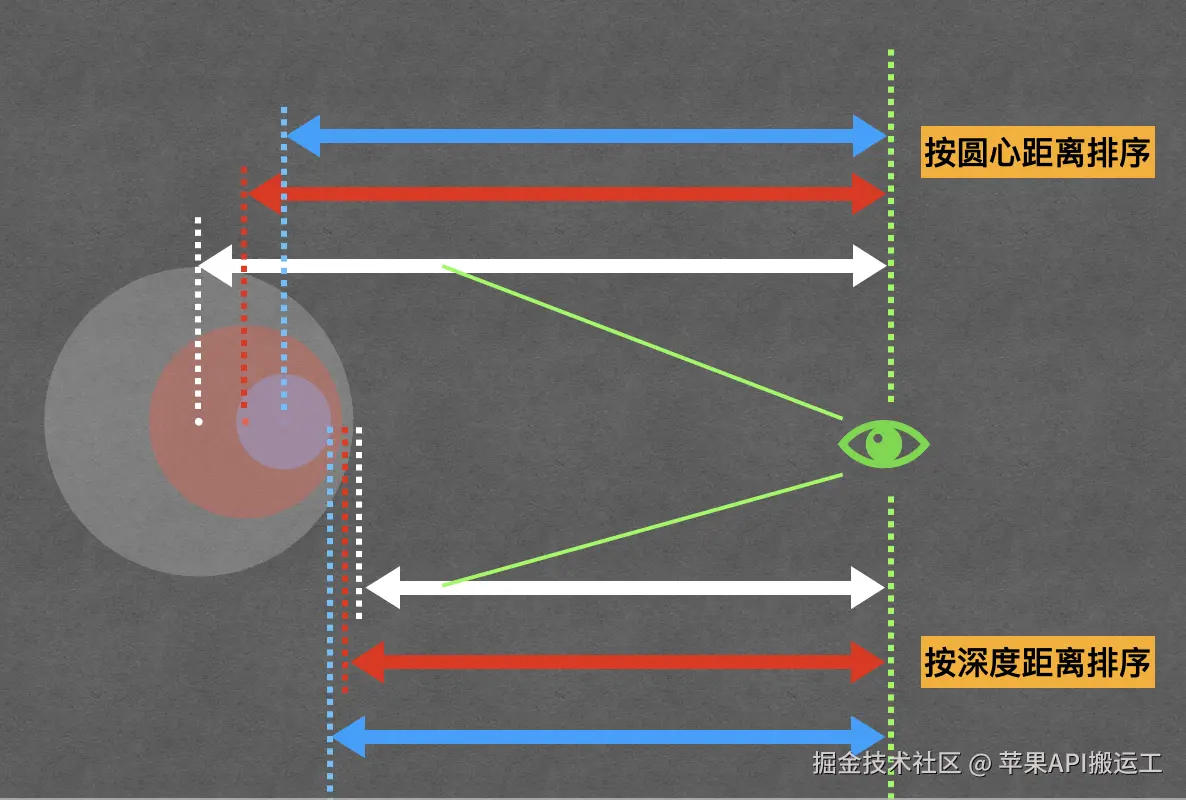

但是当我们换个角度观察，实际像素深度和中心距离顺序不一致。我们先渲染了白色球体，因为它的中心距离最远，但实际上由于半径最大，它的表面实际离的最近。

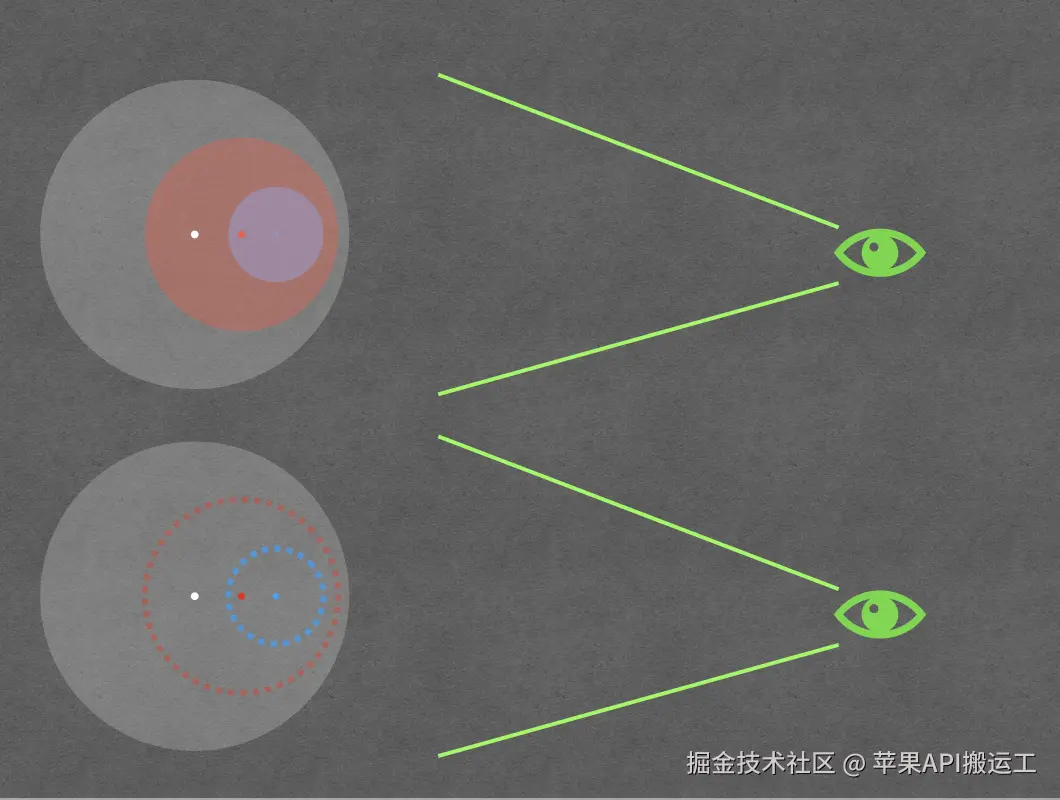

这样造成的后果就是，引擎已经将白色球体和真实的背景进行了混合，原本期望下一个颜色的深度更小，就可以正常按公式叠加，但实际接下来要渲染的却是红色球体，它的表面深度更大，这样就无法正常按公式叠加，默认情况下，引擎就会丢弃后来的像素，于是红色球体就看不到了。

那么有没有办法修改渲染顺序呢？或者修改颜色叠加公式呢？答案就是：能！ ModelSortingGroup 就是用来干这个的。

ModelSortingGroup

ModelSortingGroup 既可以在 Xcode 中通过代码创建并设置顺序，也可以在 Reality Composer Pro 中添加并拖拽设置顺序。

在 Reality Composer Pro 中使用 ModelSortingGroup

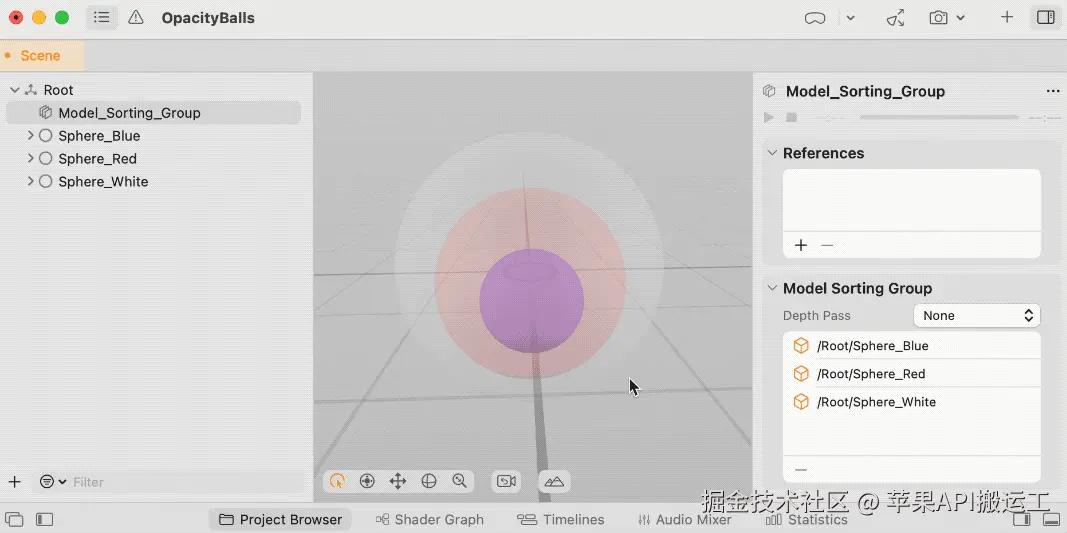

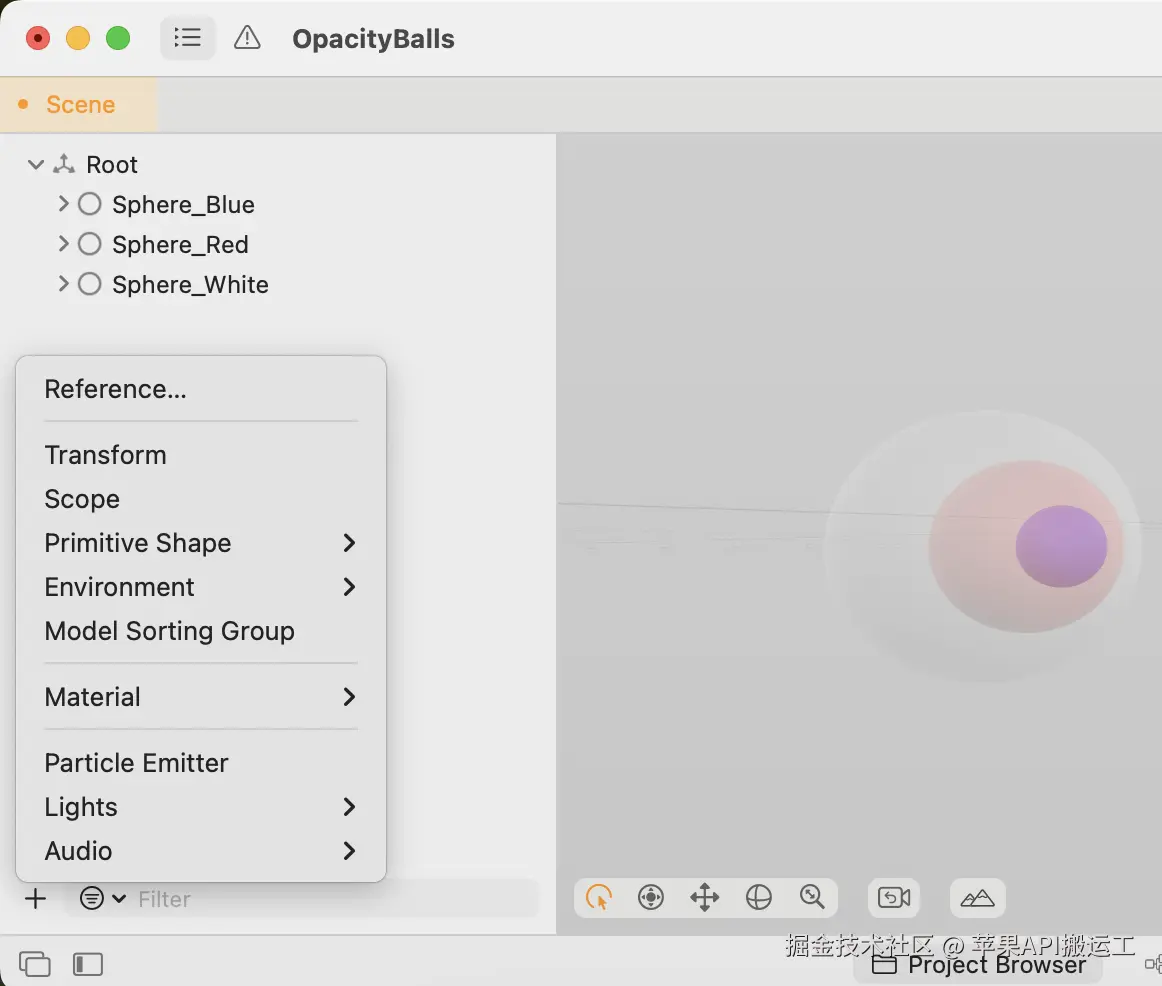

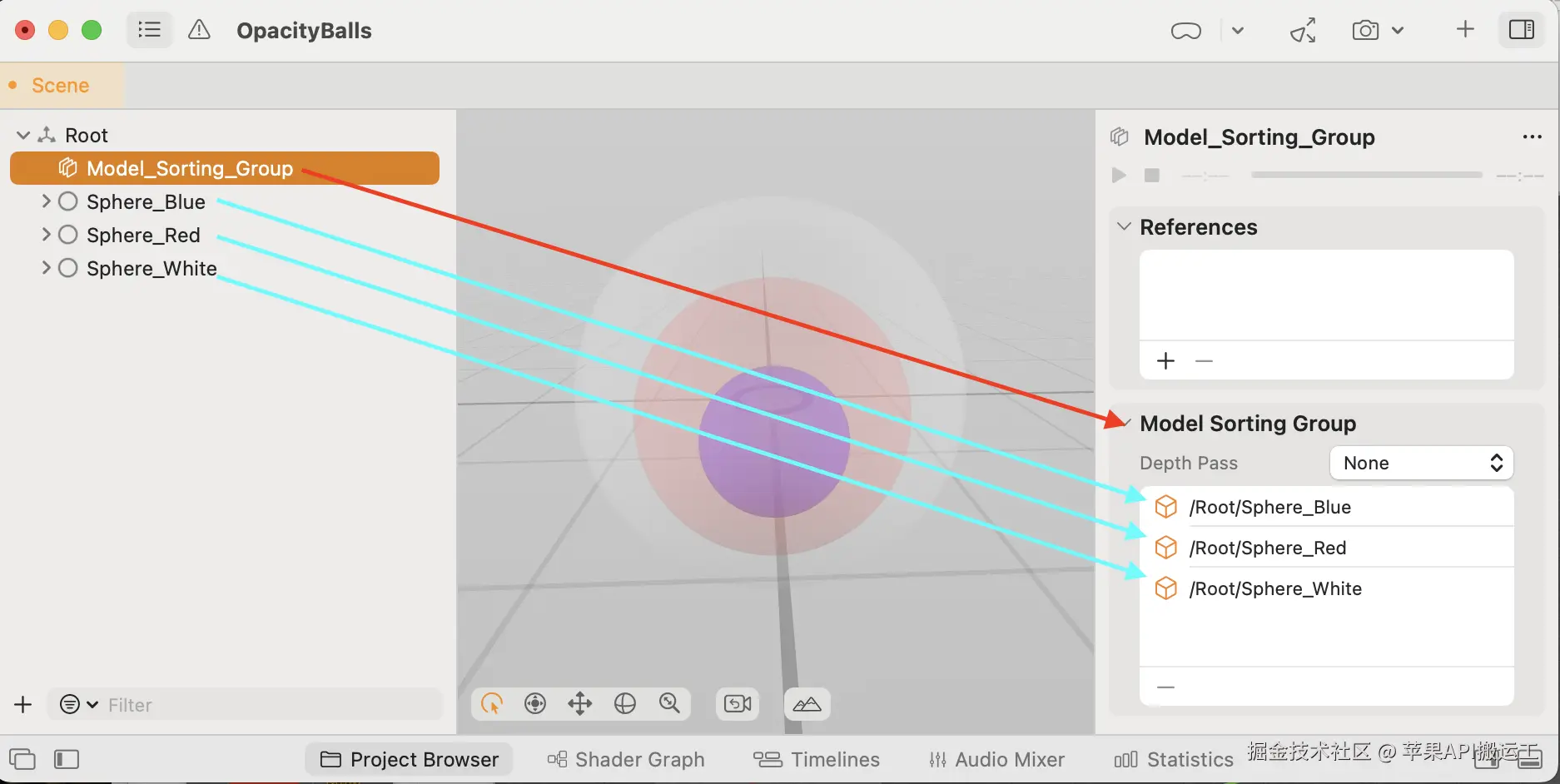

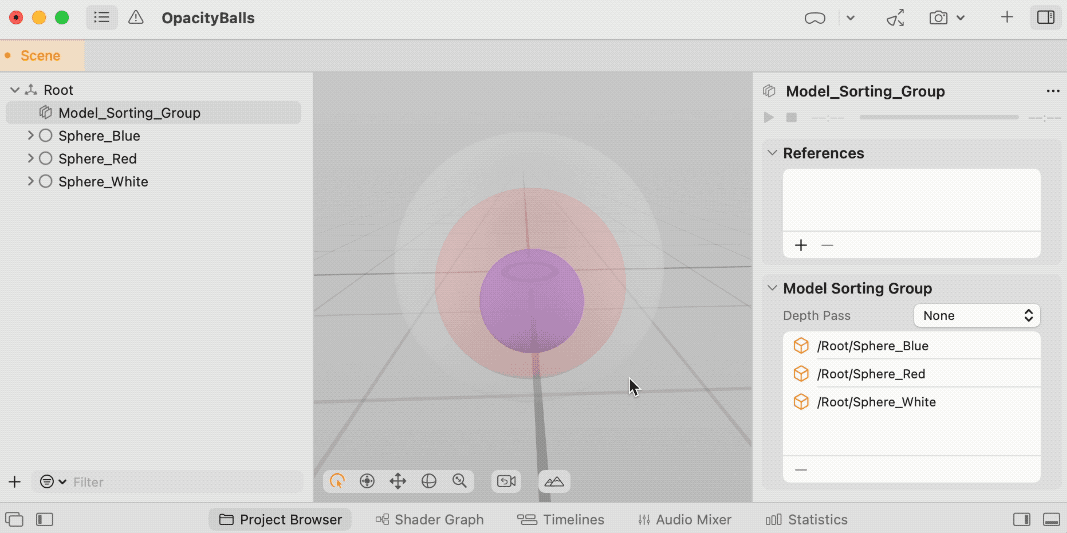

点击左下角的 “+” 创建一个 ModelSortingGroup，然后先选中它，再将要排序的物体拖拽到右侧出现的面板中，就完成了排序。 然后，我们可以旋转移动场景，三个球体的渲染都是正确的。

注意：Reality Composer Pro 有时会出现 bug：当你删除 ModelSortingGroup 后，它的效果仍然没有消失，需要重启 Reality Composer Pro 才会正常显示默认效果。

通过代码使用 ModelSortingGroup

注意，在代码中使用时，名字叫：ModelSortGroup。我们可以直接通过代码创建一个 Group，然后通过给要排序的 ModelEntity 添加 ModelSortGroupComponent来实现排序。在 ModelSortGroupComponent 中我们可以指定属于哪个 Group，以及排第几。

fileprivate func setEntityDrawOrder(_ entity: Entity, _ sortOrder: Int32, _ sortGroup: ModelSortGroup) {
    entity.forEachDescendant(withComponent: ModelComponent.self) { modelEntity, model in
        logger.info("Setting sort order of \(sortOrder) of \(entity.name), child entity: \(modelEntity.name)")
        let component = ModelSortGroupComponent(group: sortGroup, order: sortOrder)
        modelEntity.components.set(component)
    }
}

/// Manually specifies sort ordering for the transparent start piece meshes.
func handleStartPieceTransparency(_ startPiece: Entity) {
    let group = ModelSortGroup()

    // Opaque fish parts.
    if let entity = startPiece.findEntity(named: fishIdleAnimModelName) {
        setEntityDrawOrder(entity, 1, group)
    }
    if let entity = startPiece.findEntity(named: fishRideAnimModelName) {
        setEntityDrawOrder(entity, 2, group)
    }
}

那如果 USDZ 文件中已经有了 ModelSortingGroup，我们如何用代码获取呢？我们可以直接遍历查找 ModelSortGroupComponent，也可以遍历所有带有 ModelComponent 的 Entity，查看有没有同时带有 ModelSortGroupComponent，因为它们需要同时出现才能起效。

extension Entity {
    var descendentsWithModelComponent: [Entity] {
        var descendents = [Entity]()
        for child in children {
            if child.components[ModelComponent.self] != nil {
                descendents.append(child)
            }
            descendents.append(contentsOf: child.descendentsWithModelComponent)
        }
        return descendents
    }
}
// 找到带有 ModelSortGroupComponent 的 ModelEntity
let entityWithSortComponent = balls.descendentsWithModelComponent.first { entity in
    entity.components[ModelSortGroupComponent.self] != nil
}

// 从 ModelSortGroupComponent 中获取所属的 Group
if let sortComponent = entityWithSortComponent?.components[ModelSortGroupComponent.self] {
    let group = sortComponent.group

    .....

}

其他事项

当我们使用 ModelSortingGroup 后，三个球体嵌套的问题已经解决了。但现实中，透明物体的形状可能会很复杂，它们有可能互相交错在一起，仍然会出现渲染问题。这时我们怎么办？

还有，ModelSortingGroup 中的 Depth Pass 选项，作用又是什么呢？

这些问题，我们留到下篇进行讲解，敬请期待！
