Cesium渐变动态立体墙-电子围栏

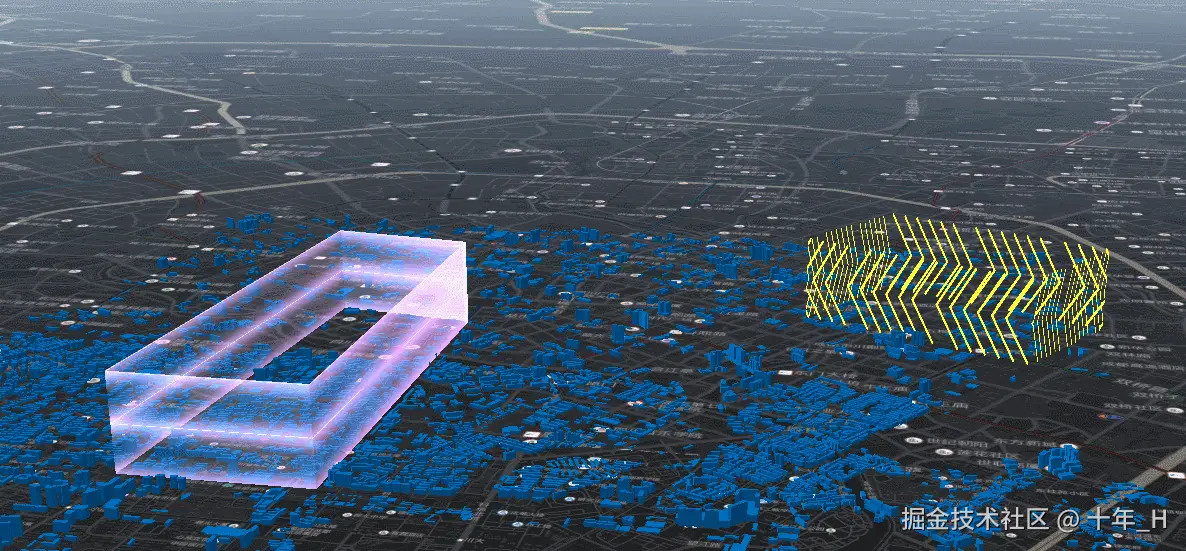

一、效果

二、技术栈

cesium 1.103 + vue3

三、代码实现

/*
      动态墙材质
      color 颜色
      duration 持续时间 毫秒
      trailImage 贴图地址
  */
import * as Cesium from 'cesium'

export default class DynamicWallMaterialProperty {
  constructor(options) {
    // 默认参数设置
    this._definitionChanged = new Cesium.Event() // 材质定义变更事件
    this._color = undefined // 颜色属性
    this._colorSubscription = undefined // 颜色变化订阅
    this.color = options.color // 从选项中获取颜色
    this.duration = options.duration // 持续时间
    this.trailImage = options.trailImage // 路径图像
    this._time = new Date().getTime() // 当前时间戳
    this._viewer = options.viewer // Cesium 视图对象
  }
  // 返回材质类型
  getType(time) {
    return MaterialType // 返回材质类型名称
  }
  getValue(time, result) {
    if (!Cesium.defined(result)) {
      result = {} // 如果结果未定义，则初始化为空对象
    }
    result.color = Cesium.Property.getValueOrClonedDefault(
      this._color, // 获取颜色值
      time, // 当前时间
      Cesium.Color.WHITE, // 默认颜色为白色
      result.color // 结果对象中的颜色属性
    )
    // 使用自定义的路径图像
    result.image = this.trailImage
    // 计算时间进度
    if (this.duration) {
      result.time =
        ((new Date().getTime() - this._time) % this.duration) / this.duration
    }
    this._viewer.scene.requestRender() // 请求重新渲染场景
    return result
  }
  // 比较两个 DynamicWallMaterialProperty 对象是否相等
  equals(other) {
    return (
      this === other || // 判断是否为同一对象
      (other instanceof DynamicWallMaterialProperty && // 判断是否为 DynamicWallMaterialProperty 的实例
        Cesium.Property.equals(this._color, other._color)) // 比较颜色属性
    )
  }
}

/**
 * 带方向的墙体
 * @param {*} options.get:true/false
 * @param {*} options.count:数量
 * @param {*} options.freely:vertical/standard
 * @param {*} options.direction:+/-
 */
function _getDirectionWallShader(options) {
  if (options && options.get) {
    // 定义了一个函数 czm_getMaterial，输入参数为 materialInput，返回值为 czm_material 类型的材质。
    var materail = `czm_material czm_getMaterial(czm_materialInput materialInput)
      {
      // 调用 czm_getDefaultMaterial 函数获取一个默认的材质实例，并将其存储在 material 变量中
          czm_material material = czm_getDefaultMaterial(materialInput);
          // 获取纹理坐标（st）的二维向量
          vec2 st = materialInput.st;`
    // 垂直方向动态效果
    if (options.freely == 'vertical') {
      //（由下到上）
      // texture(image, vec2(u,v))，st.s 是水平方向上的纹理坐标，st.t 是垂直方向上的纹理坐标。
      // 如果要实现上下垂直滚动的效果，就要设置st.t随时间的动态，而st.s值不变。
      // 如果要实现左右水平滚动的效果，就要设置st.s随时间的动态，而st.t值不变。
      materail +=
        // 纹理采样，依据时间动态变化,fract 函数用于计算余数，使纹理坐标在[0, 1)范围内循环。
        'vec4 colorImage = texture(image, vec2(fract(st.s), fract(float(' +
        options.count +
        ')*st.t' +
        options.direction +
        ' time)));\n '
    } else {
      // 水平方向的动态效果
      //（逆时针）
      materail +=
        'vec4 colorImage = texture(image, vec2(fract(float(' +
        options.count +
        ')*st.s ' +
        options.direction +
        ' time), fract(st.t)));\n '
      console.log('materail2: ', materail)
    }
    //泛光
    materail += `vec4 fragColor;
          fragColor.rgb = (colorImage.rgb+color.rgb) / 1.0;
          fragColor = czm_gammaCorrect(fragColor);
          material.diffuse = colorImage.rgb;
          material.alpha = colorImage.a;
          material.emission = fragColor.rgb;
          return material;
      }`
    return materail
  }
}

// 定义属性
Object.defineProperties(DynamicWallMaterialProperty.prototype, {
  isConstant: {
    get: function () {
      return false // 返回材质是否是常量（动态材质返回 false）
    },
  },
  definitionChanged: {
    get: function () {
      return this._definitionChanged // 返回定义变更事件
    },
  },
  color: Cesium.createPropertyDescriptor('color'), // 创建颜色属性描述符
})

// 定义一个变量MaterialType，其值为字符串'wallType'加上一个随机数
var MaterialType = 'wallType' + parseInt(Math.random() * 1000)
// 定义默认图像路径
let DynamicWallImage = '/src/assets/col.png'

// 将材质添加到缓存中
Cesium.Material._materialCache.addMaterial(MaterialType, {
  fabric: {
    type: MaterialType, // 设置材质类型
    uniforms: {
      color: new Cesium.Color(1.0, 0.0, 0.0, 0.5), // 设置颜色属性
      image: DynamicWallImage, // 设置图像路径
      time: -20, // 设置时间属性
    },
    source: _getDirectionWallShader({
      get: true,
      count: 3.0,
      freely: 'vertical', //或者standard
      direction: '+',
    }),
  },
  translucent: function (material) {
    return true // 确定材质是否是半透明的
  },
})

调用

import DynamicWallMaterialProperty from '../../utils/cesium/WallDiffuseDymaticMaterial.js'


let positions = Cesium.Cartesian3.fromDegreesArray([
    113.8236839, 22.528061, 113.9236839, 22.628061, 114.0236839, 22.528061,
    113.9236839, 22.428061, 113.8236839, 22.528061,
  ])
  // 绘制墙体
  const wall = viewer.entities.add({
    name: '立体墙效果',
    wall: {
      positions: positions,
      // 设置高度
      maximumHeights: new Array(positions.length).fill(600),
      minimumHeights: new Array(positions.length).fill(0),
      material: new DynamicWallMaterialProperty({
        viewer,
        // trailImage: '/src/assets/vertical.png',
        trailImage: '/src/assets/standard.png',
        color: Cesium.Color.RED,
        duration: 1500,
      }),
    },
  })
  viewer.zoomTo(wall)

四、动态过程

(一) 垂直方向

图片资源

• 往下滚动

vec4 colorImage = texture(image, vec2(fract(st.s), fract(float(3)*st.t + time)));

source: _getDirectionWallShader({
      get: true,
      count: 3.0,
      freely: 'vertical', //或者standard
      direction: '+',
    }),

• 往上滚动

vec4 colorImage = texture(image, vec2(fract(st.s), fract(float(3)*st.t - time)));

source: _getDirectionWallShader({
      get: true,
      count: 3.0,
      freely: 'vertical', //或者standard
      direction: '-',
    }),

(二) 水平方向

图片资源

• 顺时针

vec4 colorImage = texture(image, vec2(fract(float(8)*st.s - time), fract(st.t)));

source: _getDirectionWallShader({
      get: true,
      count: 20.0,
      freely: 'standard', //或者standard
      direction: '-',
    }),

• 逆时针

vec4 colorImage = texture(image, vec2(fract(float(8)*st.s + time), fract(st.t)));

source: _getDirectionWallShader({
      get: true,
      count: 20.0,
      freely: 'standard', //或者standard
      direction: '+',
    }),

纹理坐标系概述

1. 坐标范围：

• • 纹理坐标通常以 [0, 1] 范围表示。
  • vec2 类型的纹理坐标 texture(image, vec2(u, v)) 中：

• • • u 是 x 轴坐标，通常用于水平采样。
    • v 是 y 轴坐标，通常用于垂直采样。

• • u 和 v 的值可以超出 [0, 1] 范围，以实现纹理的重复或延展。

2. 坐标系：

• • 左下角为原点：在大多数图形应用中，纹理坐标系统以左下角为原点 (0, 0)，右上角为 (1, 1)。
  • 当 u 和 v 值都为 0 时，表示纹理的左下角，u 为 1 和 v 为 1 时表示纹理的右上角。

st 向量的组成

st 是一个 vec2 变量，包含了纹理坐标的两个分量：

• st.s：表示纹理的水平坐标（u 轴）。
• st.t：表示纹理的垂直坐标（v 轴）

texture(image, vec2(u,v))，st.s 是水平方向上的纹理坐标，st.t 是垂直方向上的纹理坐标。
如果要实现上下垂直滚动的效果，就要设置st.t随时间的动态，而st.s值不变，也就是 v 方向上变，u 方向上不变
如果要实现左右水平滚动的效果，就要设置st.s随时间的动态，而st.t值不变，也就是 u 方向上变，v 方向上不变

五、泛光效果

定义一个 vec4 类型的变量 fragColor存储片段颜色

设置fragColor的 rgb 分量颜色

对 fragColor 进行 gamma 校正

设置材质

alpha 值——material.alpha

diffuse 漫反射颜色 ——material.diffuse

emission 发光颜色 ——material.emission

//泛光
materail += `vec4 fragColor;
          fragColor.rgb = (colorImage.rgb+color.rgb) / 1.0;
          fragColor = czm_gammaCorrect(fragColor);
          material.diffuse = colorImage.rgb;
          material.alpha = colorImage.a;
          material.emission = fragColor.rgb;
          return material;
      }`

1.为何使用一个 vec4 类型定义 fragColor

vec4 表示一个包含四个浮点数的数据类型，而fragColor 通常用来存储一个片段（一个像素）的颜色，其中包括红色、绿色、蓝色和 alpha（透明度）四个分量，所以用 vec4 类型来定义 fragColor

2.这里的 fragColor 的 rgb 分量是去纹理的 rgb 和传入颜色的 rgb 二者混合，除以 1，代表 rgb 颜色值已经是合适的范围（0.0 到 1.0）

3.gamma 校正

为什么

• Gamma 校正用于调整图像的亮度，使其更接近人眼感知的非线性方式。这在将计算的颜色显示到屏幕上时非常重要，可以提高视觉效果的自然性。

怎么做

• 使用czm_gammaCorrect 函数应用 gamma 校正到 fragColor。

4.diffuse,alpha,emission

• Diffuse: 控制材质表面对光的漫反射，影响材质颜色的基调。
• Alpha: 控制材质的透明度。
• Emission: 控制材质自发光的颜色，使材质看起来像是自己发光。
