前言
上一章分析了blade黑屏命令行的实现原理，本章分析chaosblade-box和chaosblade-box-agent如何通过白屏控制blade命令。
主要包含：
1）用户/license/namespace之间的关系；
2）探针注册；
3）心跳与探活；
4）k8s探针上报pod；
5）创建演练；
6）发起演练；
注：
1）box（1.0.5）：白屏控制台，一个springboot应用，下发演练指令给agent；
2）box-agent（1.0.3）：探针，一个go应用，接收box指令，执行blade命令行；
一、使用案例
1、box安装

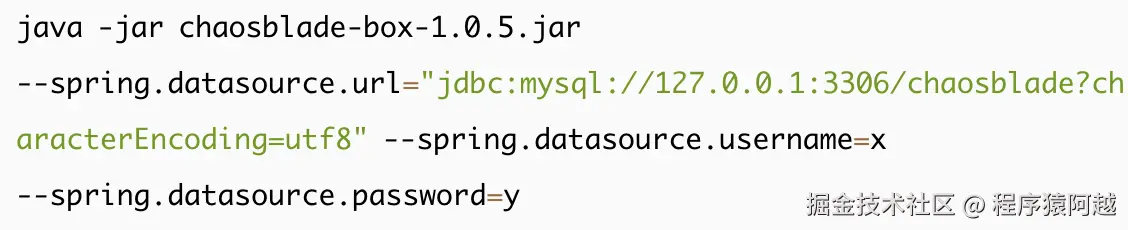

直接启动java进程，依赖mysql。（数据初始化将在启动阶段自动完成）
注：官方有helm安装方式，这里为了方便演示直接启动。
chaosblade-box用户可以自己随意注册。

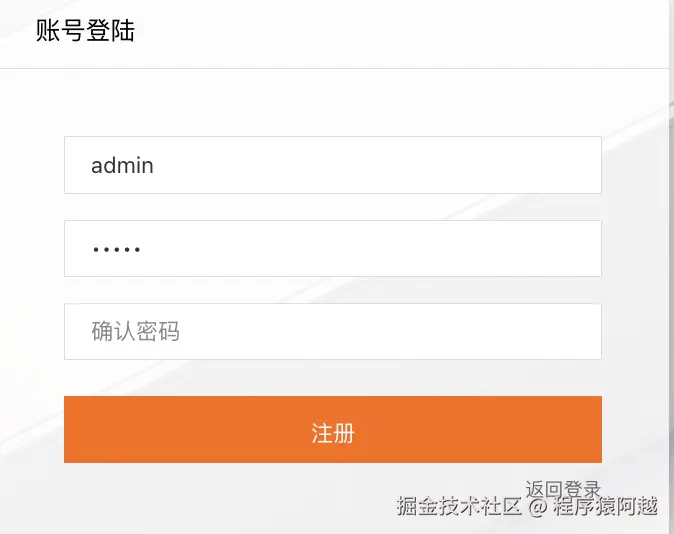

用户在社区版本里比较重要，每个用户有自己的license，且用户之间数据隔离。
chaosblade-box-agent与chaosblade-box通讯，需要用到这个license做身份验证。
演练分为两种：
1）主机：除k8s实验外的所有实验，比如blade create jvm/cpu/cri等，仅依赖blade命令行；
2）Kubernetes：k8s实验，依赖chaosblade-operator、chaosblade-tool、chaosblade crd（见上一章）；
探针也同样分为两种，区别主要是chaosblade-box-agent安装在主机内，还是安装在k8s内。
2、主机实验
安装agent探针

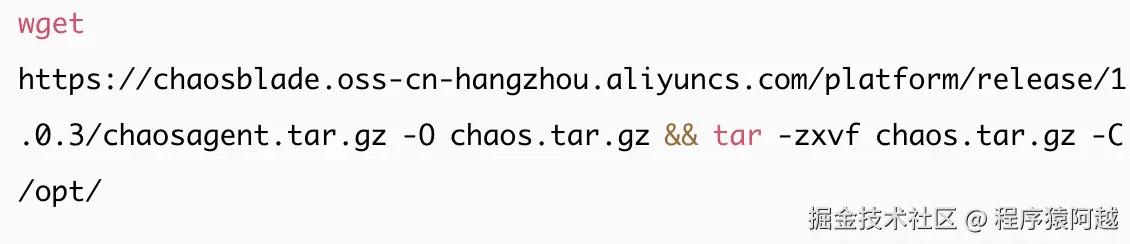

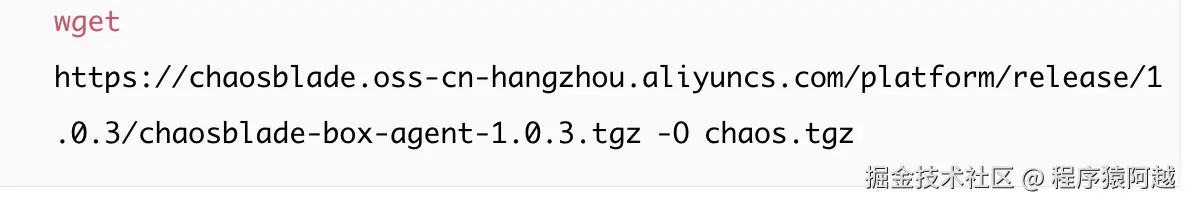

下载探针。
agent包含四个组件：
1）agent：可执行程序，与box通讯；
2）chaosblade：blade命令行工具；（注意版本，这里下载下来版本比较低，根据实际情况自己调整）
3）chaosctl.sh：agent启动脚本；
4）chaosrcv.sh：后台crontab任务脚本；

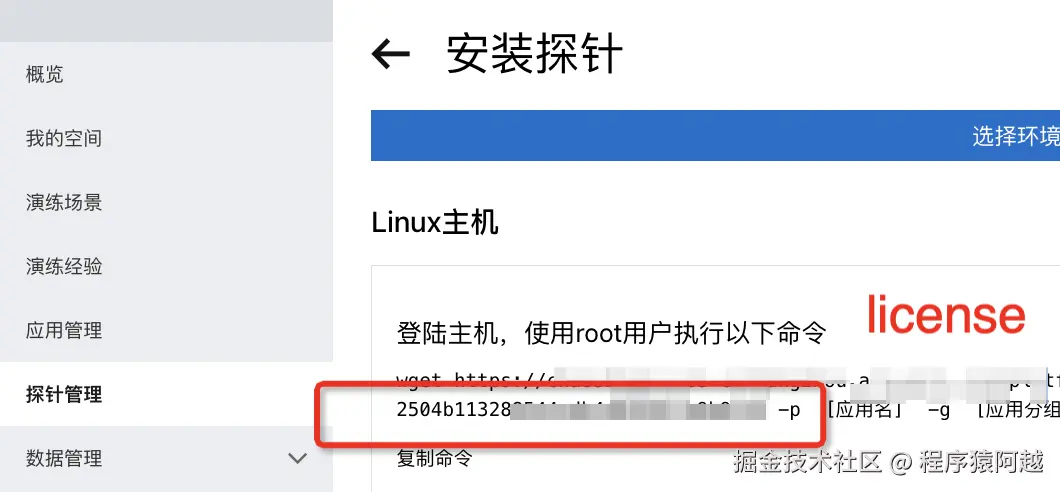

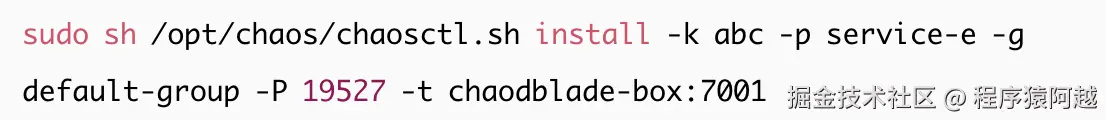

启动agent：
1）-k：指定license，由box提供；
2）-p：应用名；
3）-g：应用分组；
4）-P：agent暴露http端口；
5）-t：box连接地址；

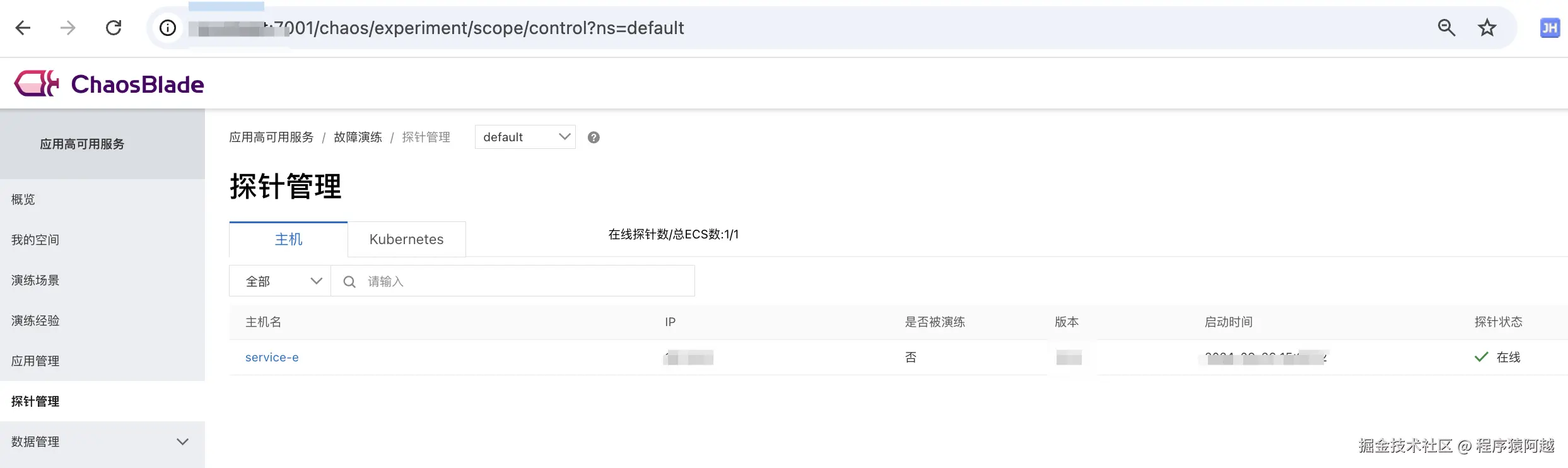

在box侧发现agent上线。
发起演练

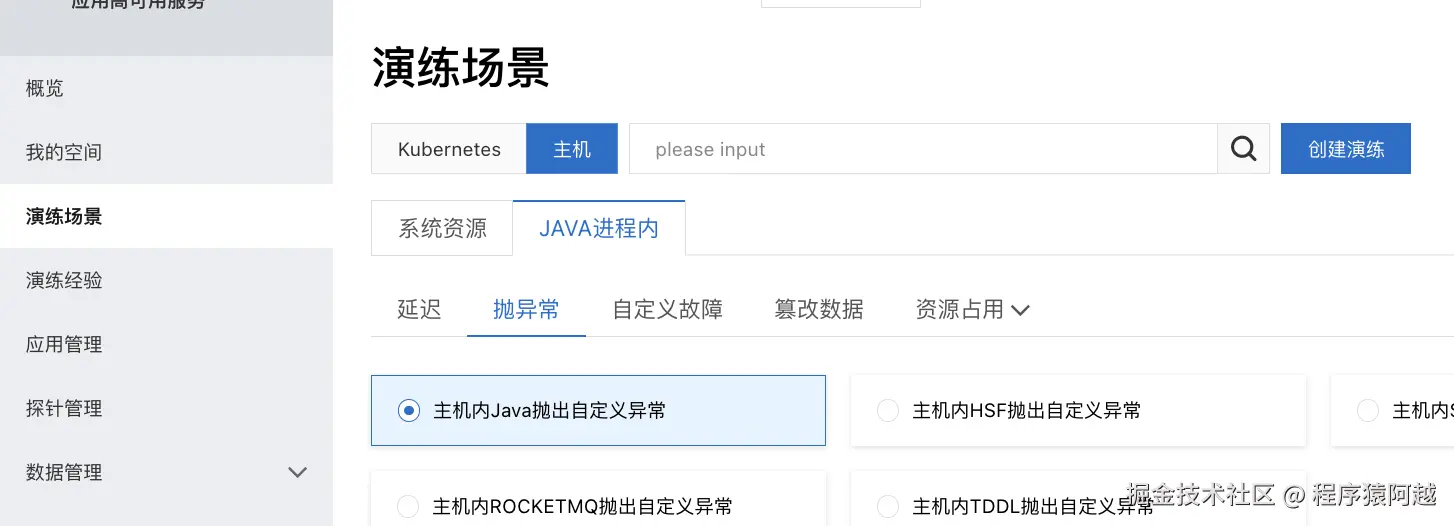

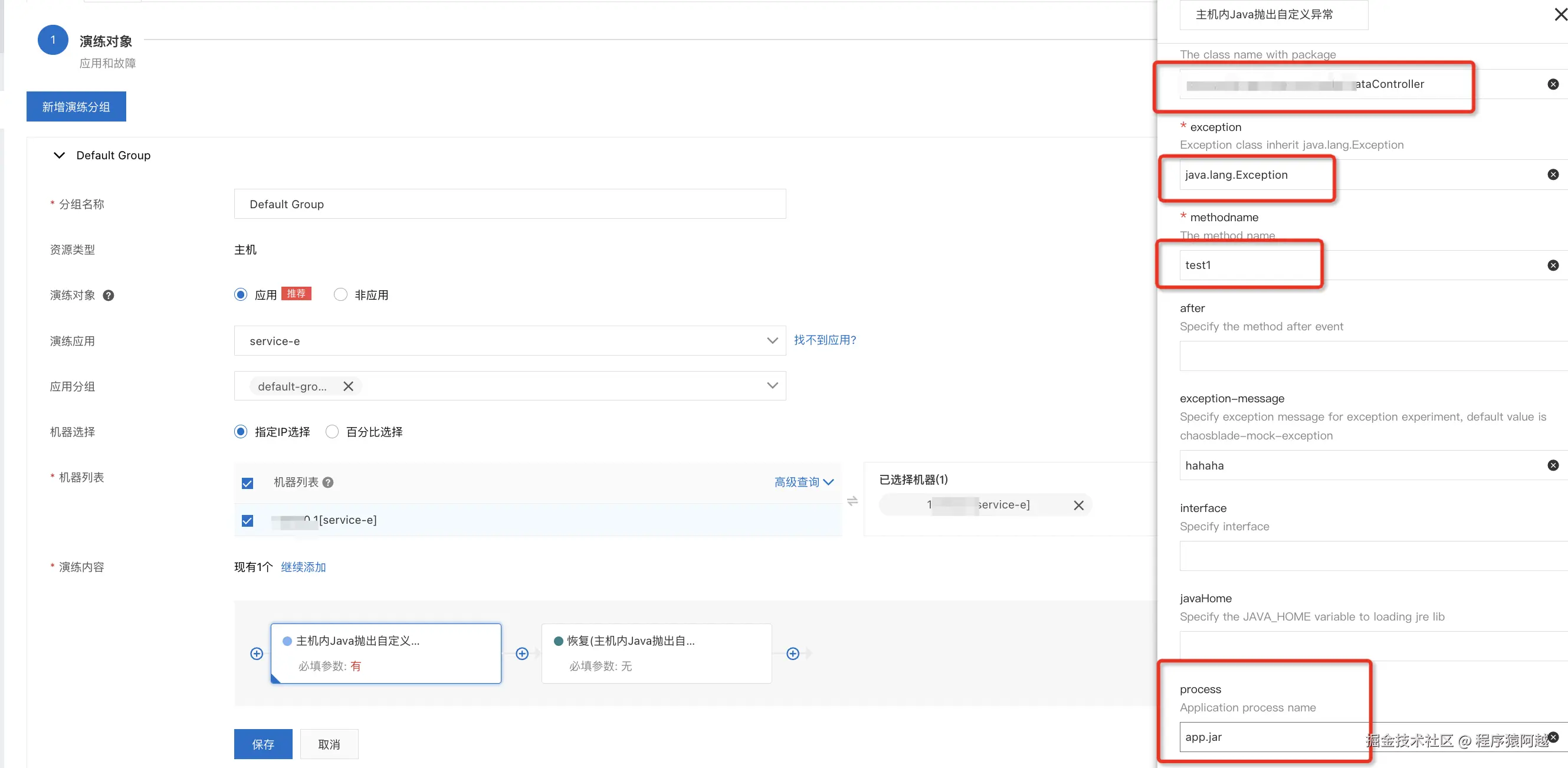

创建jvm 自定义异常实验。

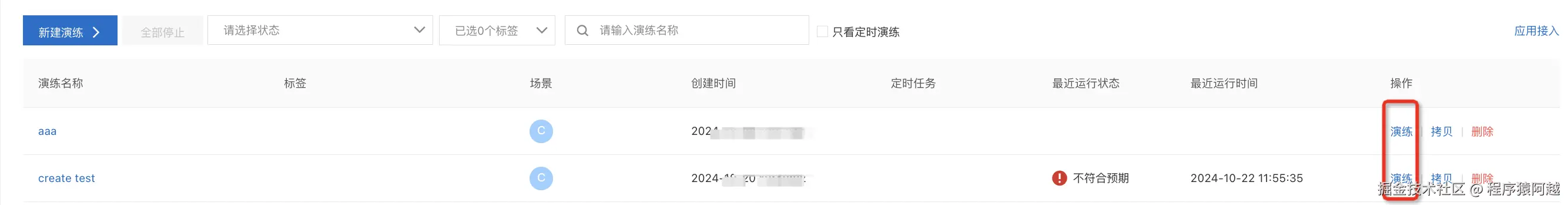

开始演练。
目标机器agent收到请求。
目标机器看到实验确实创建成功。

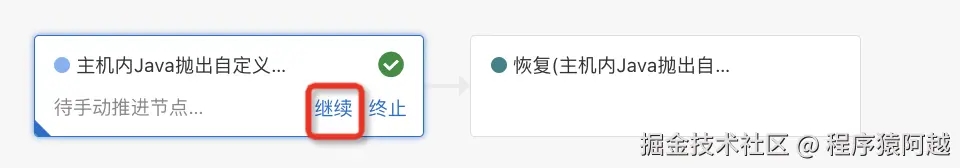

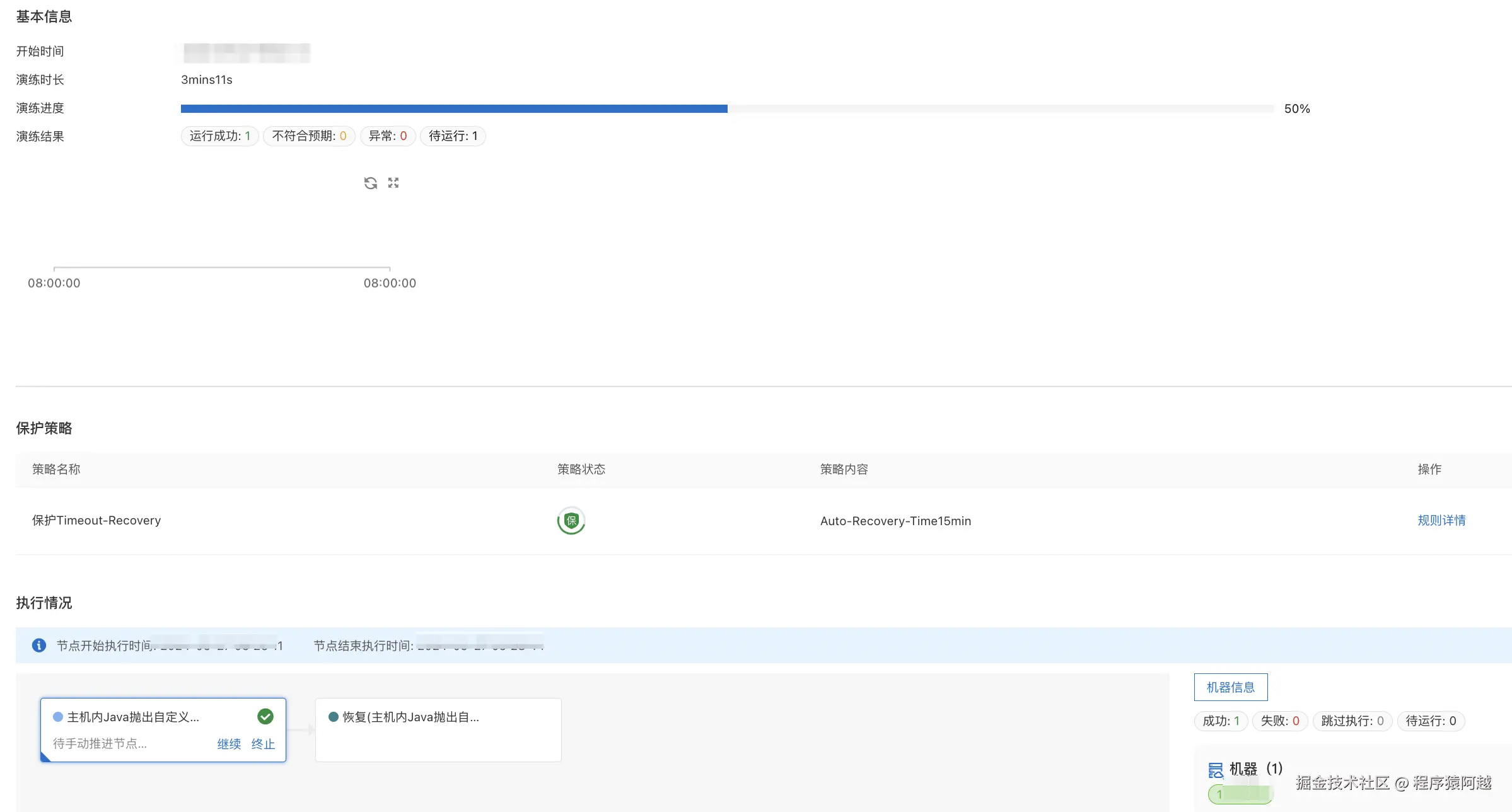

继续节点，进入恢复流程。
恢复完成，目标主机实验状态变更为Destroyed，增强class被恢复。
小总结

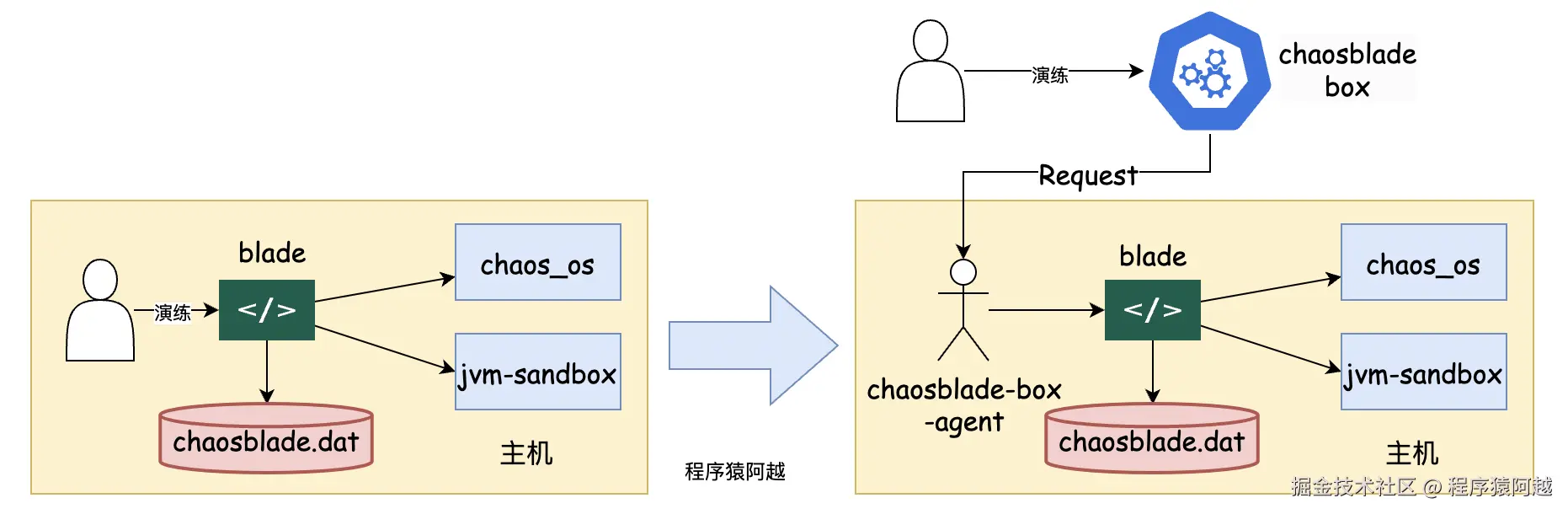

用户在box白屏发起演练，box与宿主机上的agent通讯，执行blade黑屏命令。
3、k8s实验
安装agent探针

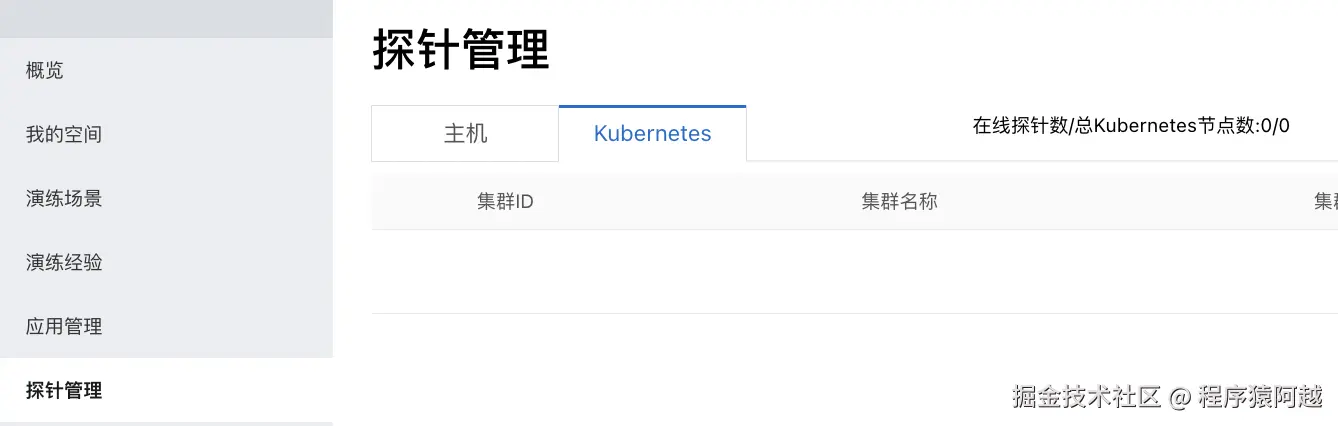

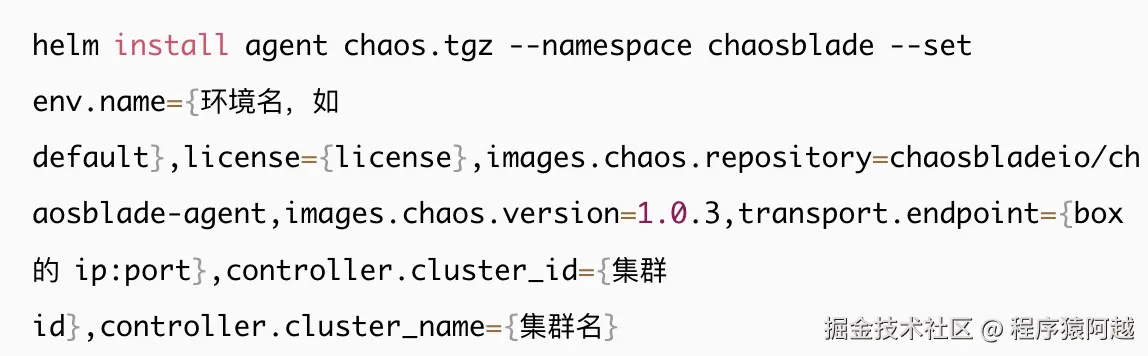

下载chart包。
helm安装。

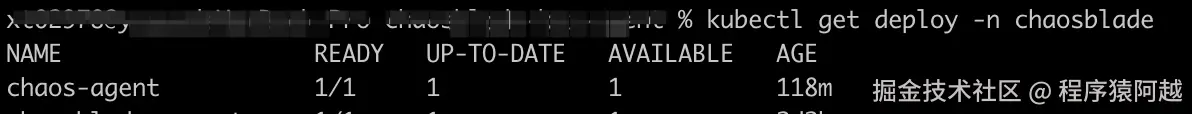

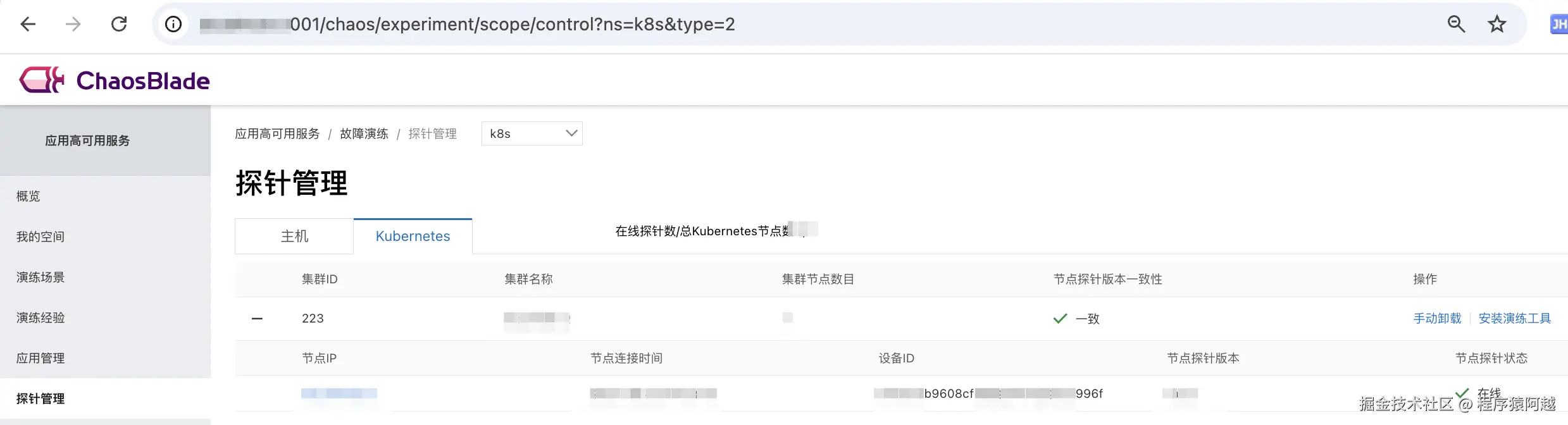

观察chaos-agent正常启动。

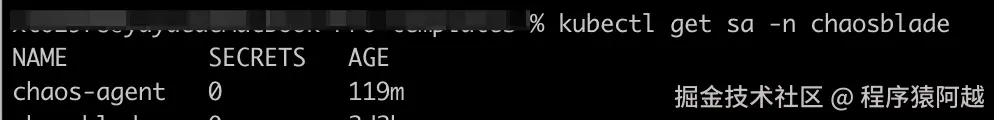

chaos-agent会用到自己的serviceaccount，后续需要与apiserver通讯。
在box侧发现agent上线。

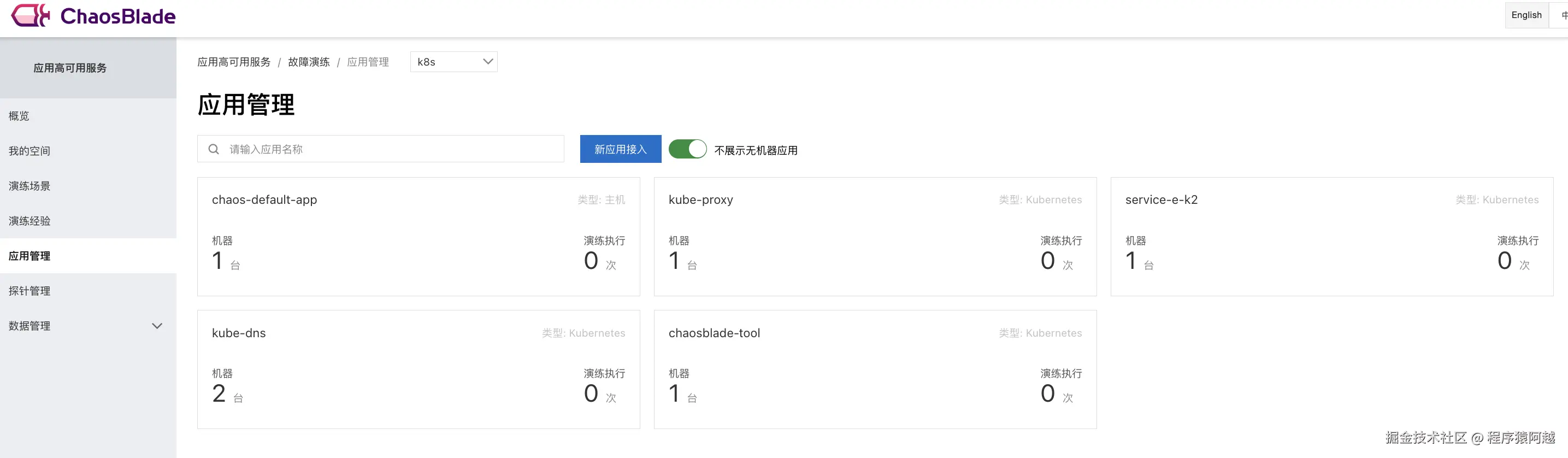

agent会上报应用到box。

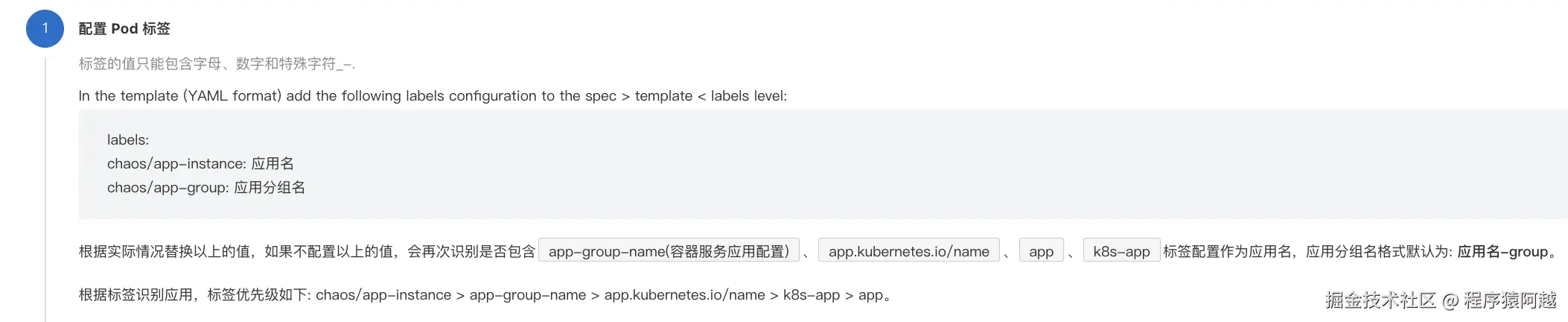

agent会根据pod的label上报应用信息，如果未设置以下label，则无法上报到box。
发起演练
选择资源类型=Kubernetes发起演练。

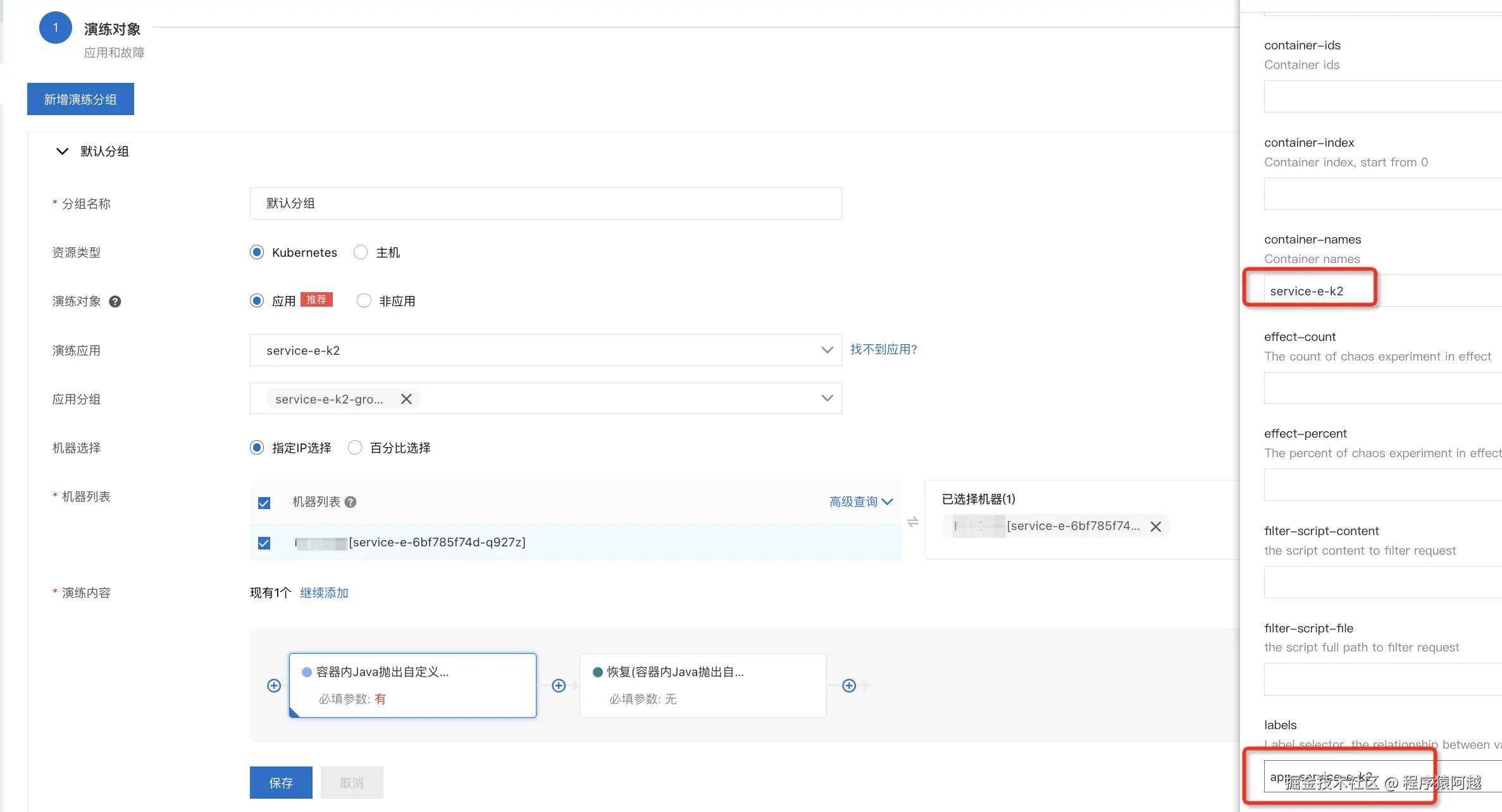

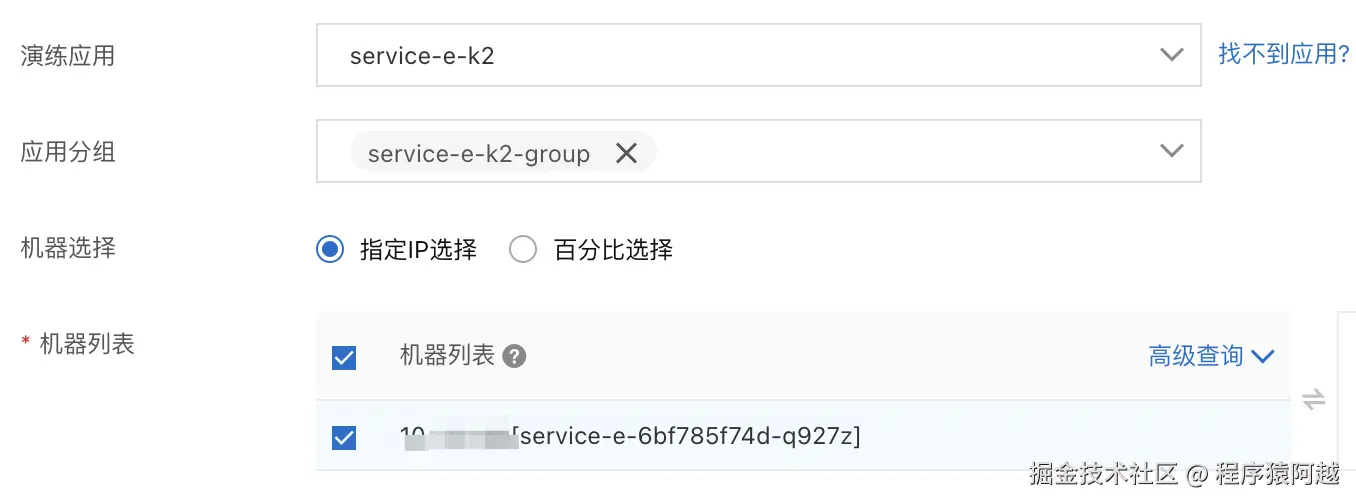

与主机不同的是，需要额外指定容器属性，比如labels选择器找pod，container-name容器名找container。
开始演练，agent侧可以看到日志，调用blade create k8s。
kubectl describe chaosblade看到chaosblade资源创建成功。

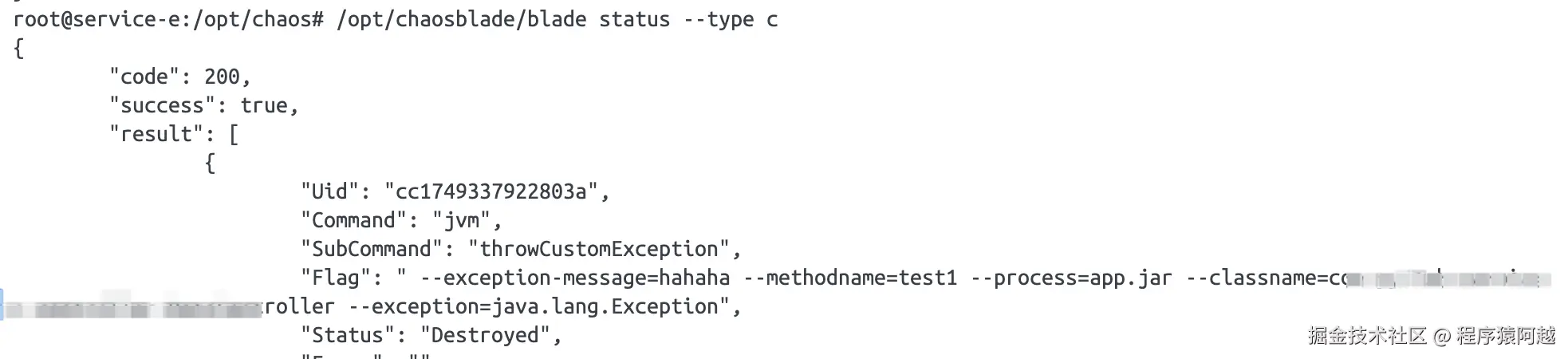

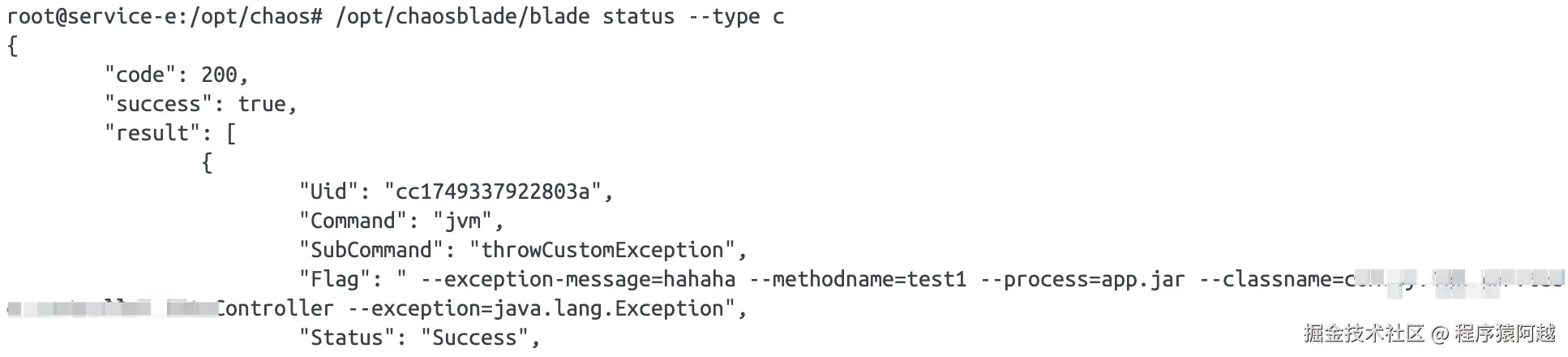

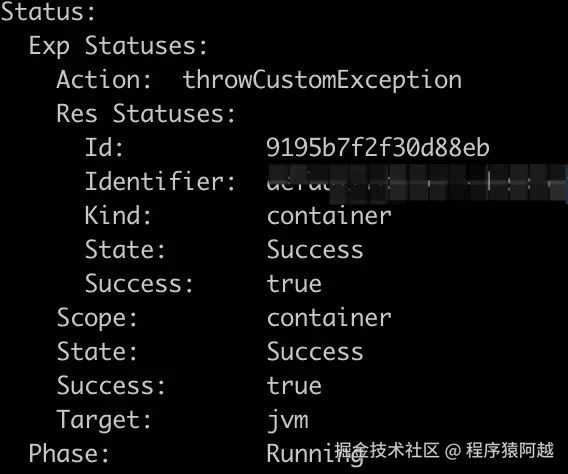

blade status --type c，目标container查看blade实验状态也创建成功。
同主机，继续演练销毁实验。
小总结

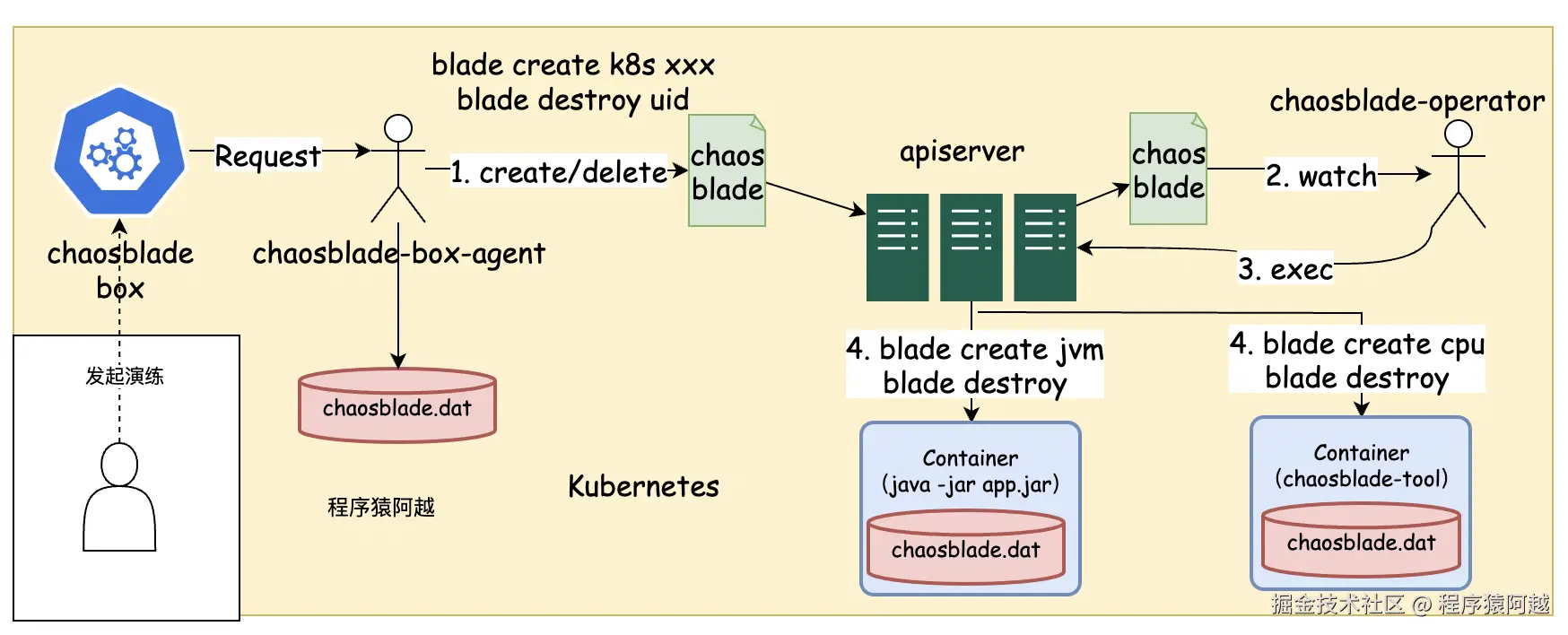

与主机模式的区别并不大，由agent执行blade命令行，在k8s中创建chaosblade资源，后续流程都与blade create k8s一致了。
二、用户/license/namespace
在box中 ， 不同用户间的数据是隔离的，每个用户只能看到自己的数据（除公共的演练经验）。
每个agent需要获取用户的license，才能注册到box，通过license可以将agent与用户关联。

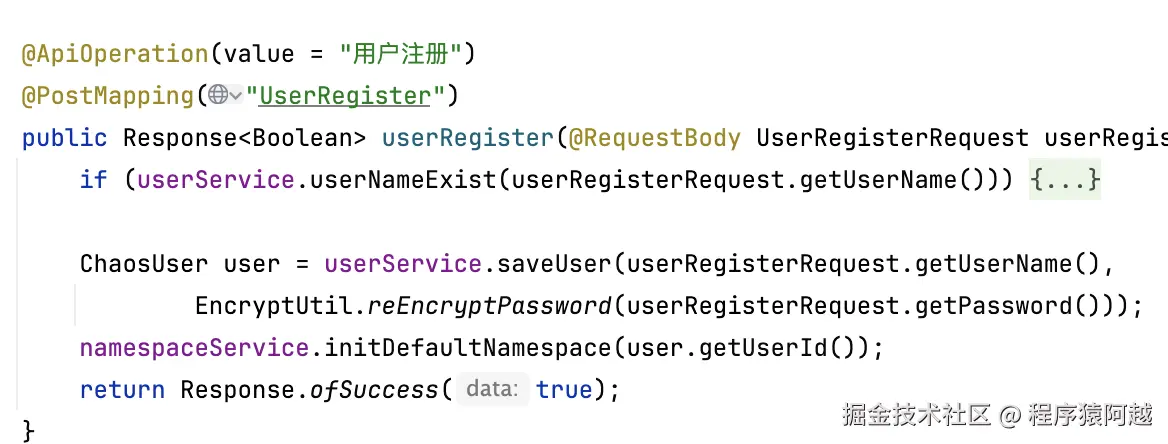

UserController#userRegister：用户注册逻辑能说明白用户、license、namespace之间的关系。

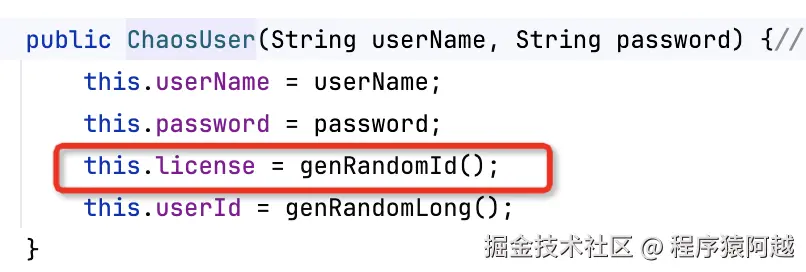

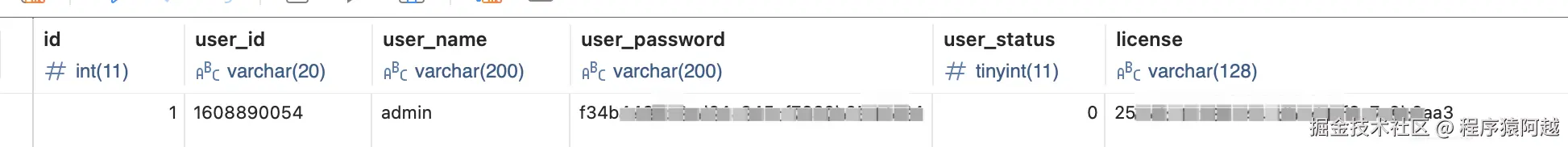

用户注册时会分配license，和用户是一对一关系。（t_chaos_user）

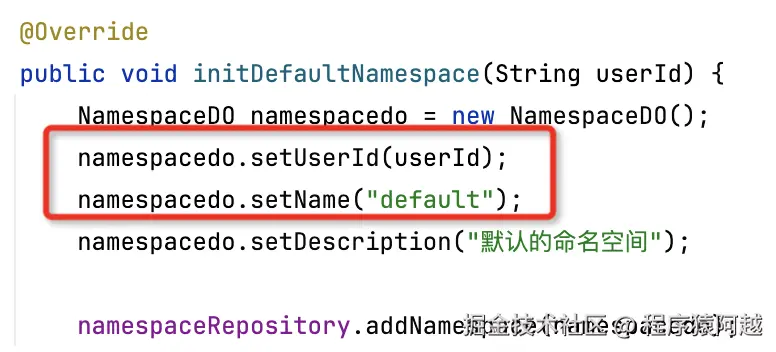

CloudNamespaceImpl#initDefaultNamespace：用户注册会关联一个默认namespace，agent注册时也需要指定注册到哪个namespace。（t_chaos_namespace）

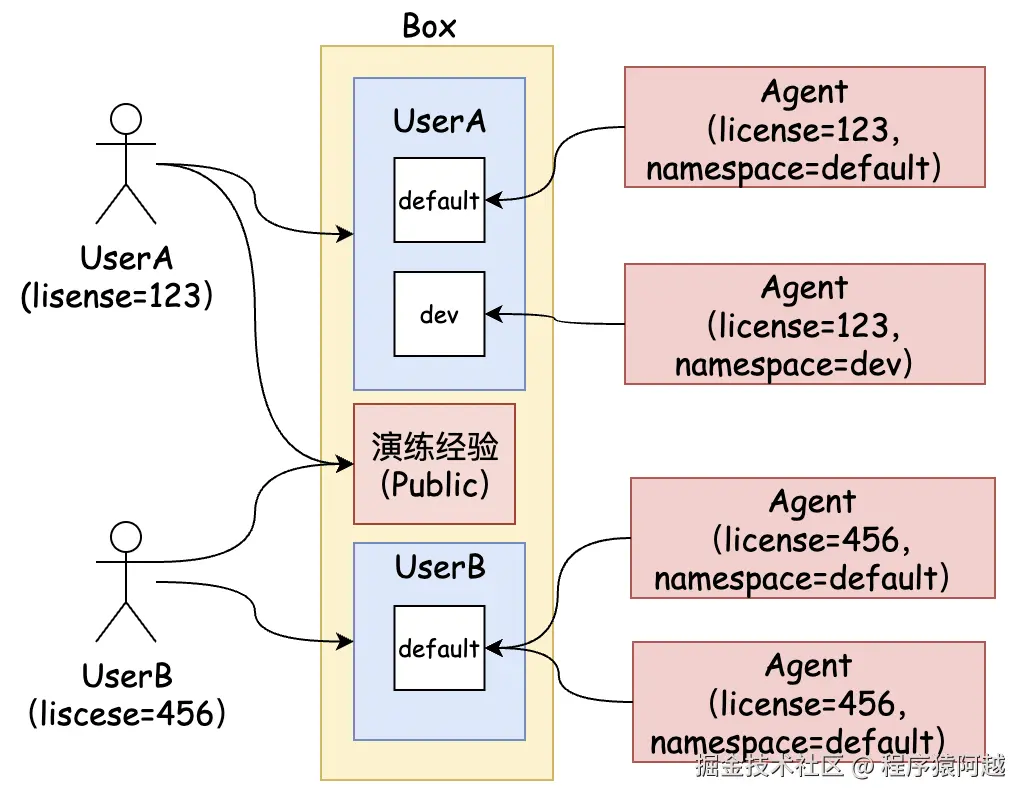

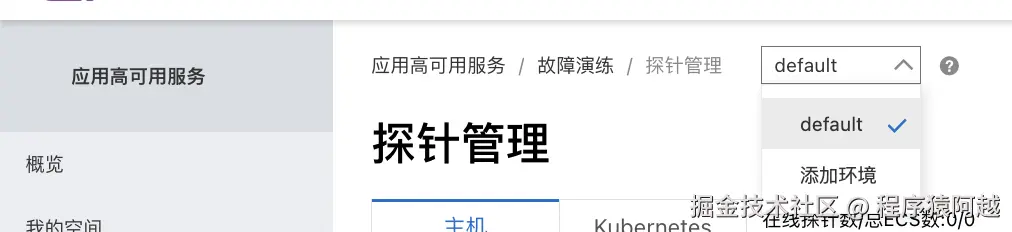

每个用户下能创建多个namespace做数据隔离。
三、Agent探针注册
1、agent发起注册请求

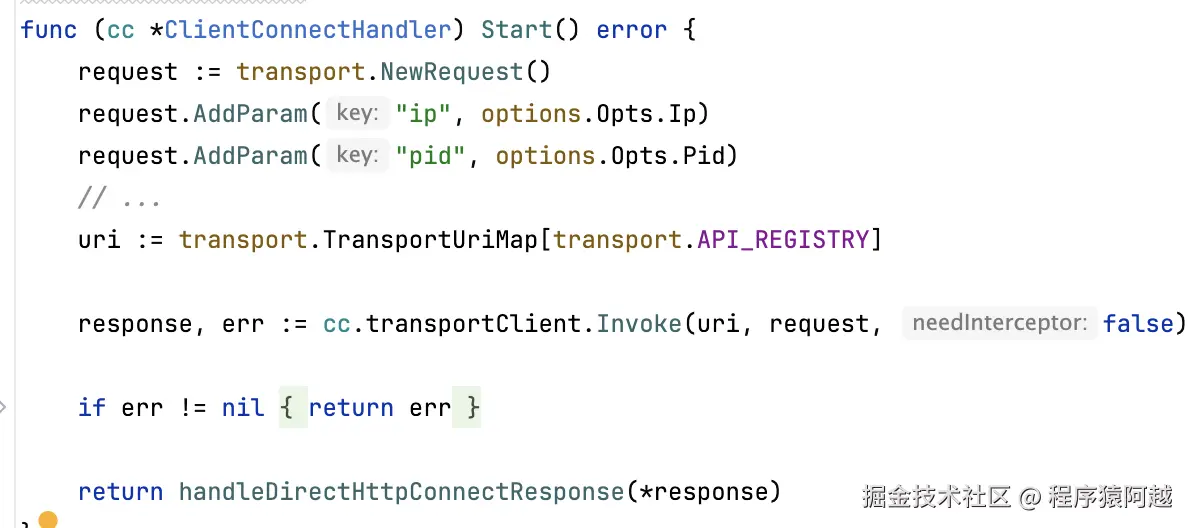

conn/connect/connect.go:40，agent启动会向box发起一次http注册请求，如果失败，agent将启动失败。
注册请求会包含以下核心参数：
1）license（ak）：启动参数指定，用于标识这是哪个box用户的agent；
2）namespace：启动参数指定，默认default，标识注册到用户的哪个namespace下；
3）ip：当前机器ip，后续box需要通过这个ip与agent通讯；（http）
4）agentMode：agent模式，如主机模式为host，k8s模式为k8s_helm；
5）clusterId/clusterName：k8s模式启动时，指定k8s集群id和name；
6）appName（appInstance）：应用名，启动参数指定，默认chaos-default-app；
7）appGroup：应用分组，启动参数指定，默认chaos-default-app-group；
8）deviceType：设备类型，agent固定值0，代表host；
9）deviceId：设备id，取自hostname；
2、box处理注册请求

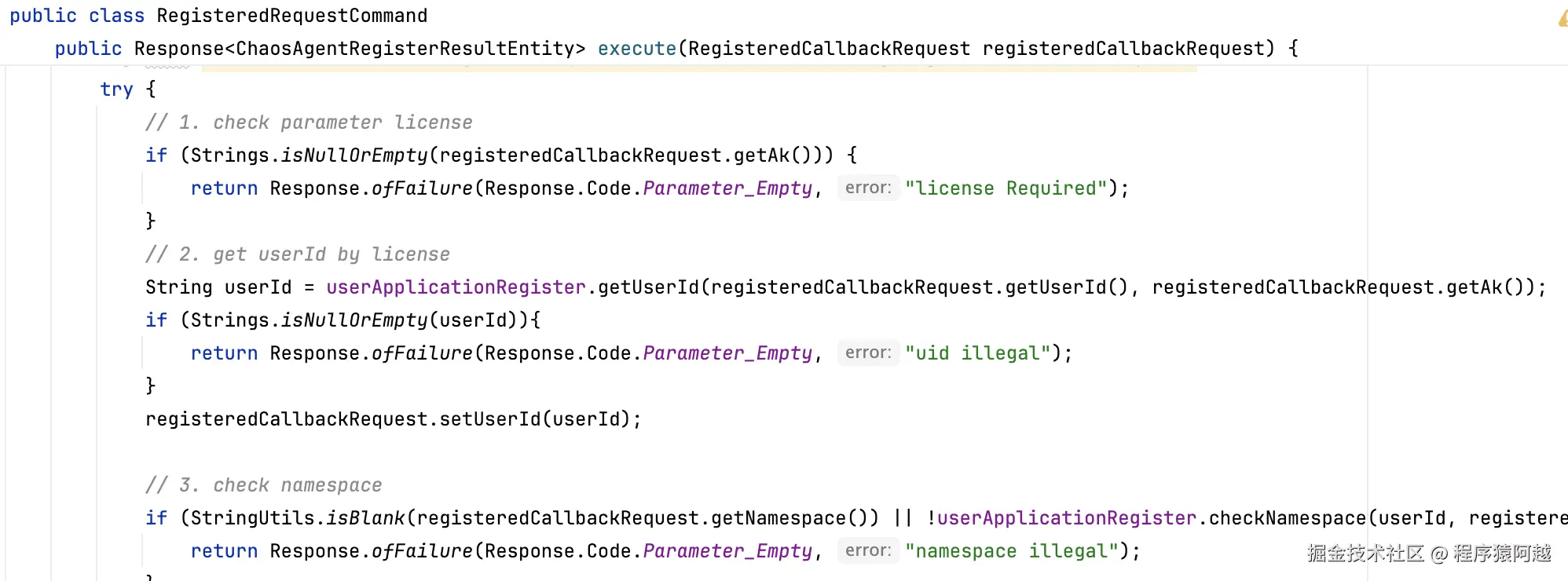

RegisteredRequestCommand#execute：box侧先做基础校验
1）根据license查用户；
2）根据用户和namespace查namespace；

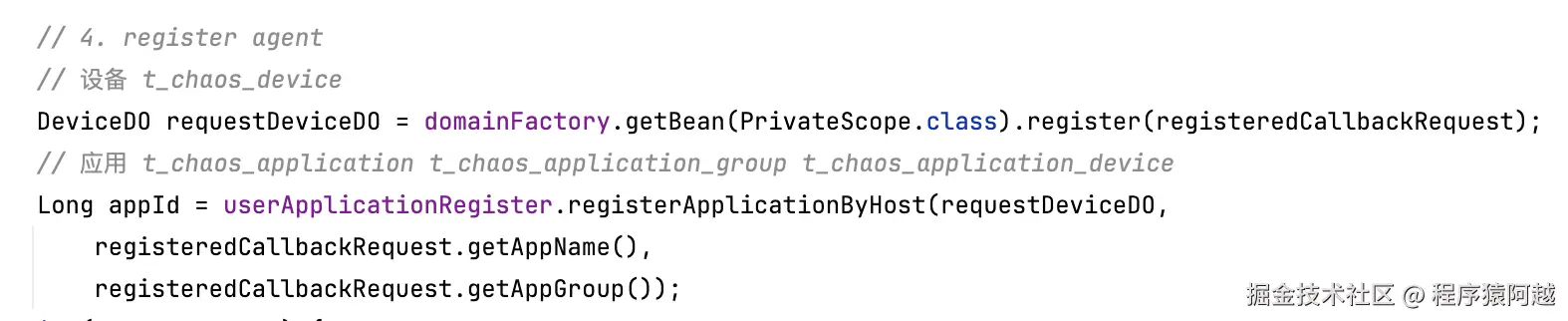

RegisteredRequestCommand#execute：box接着是一波upsert，涉及设备和应用两部分。

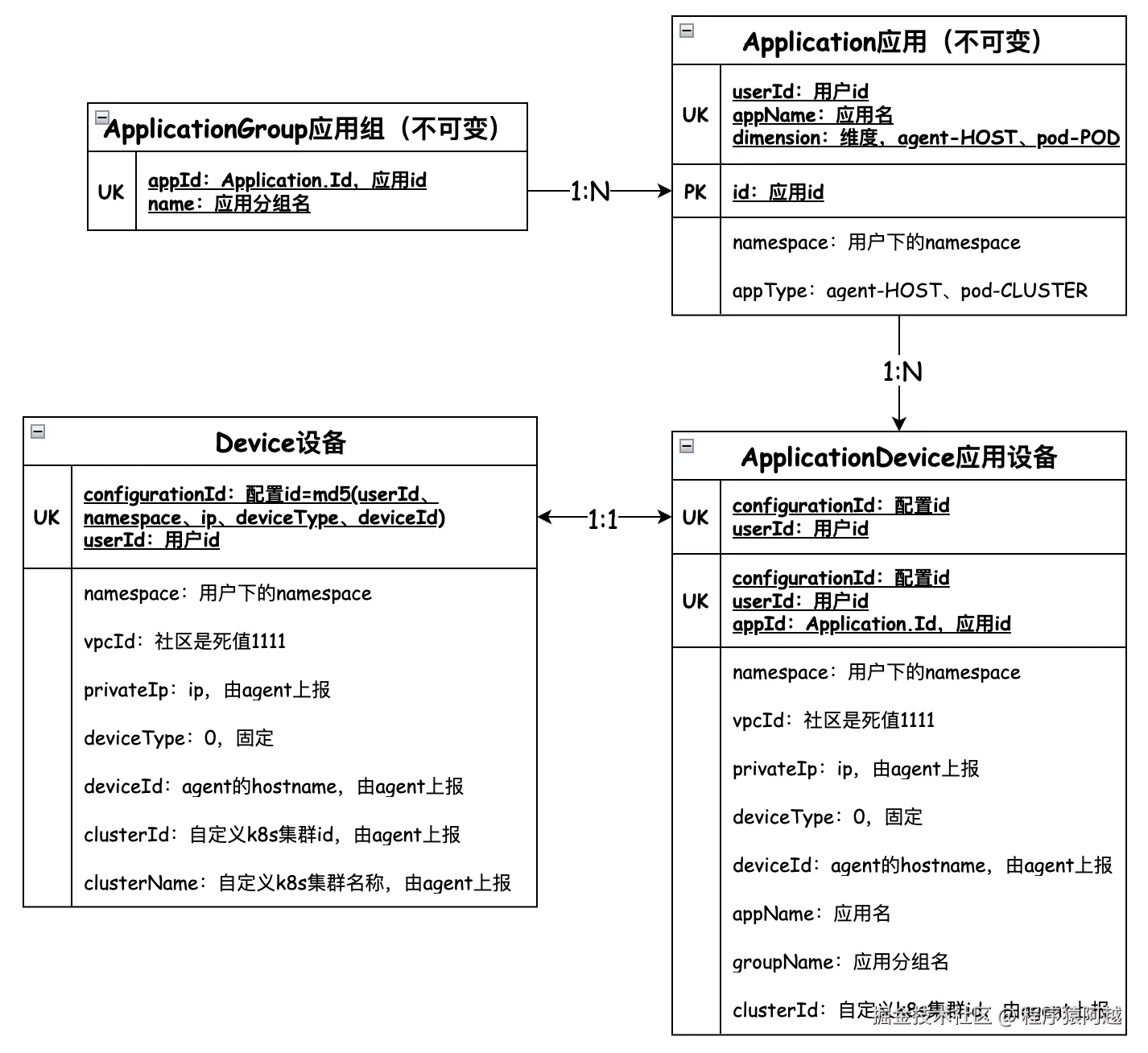

注册后设备和应用的关系如下。

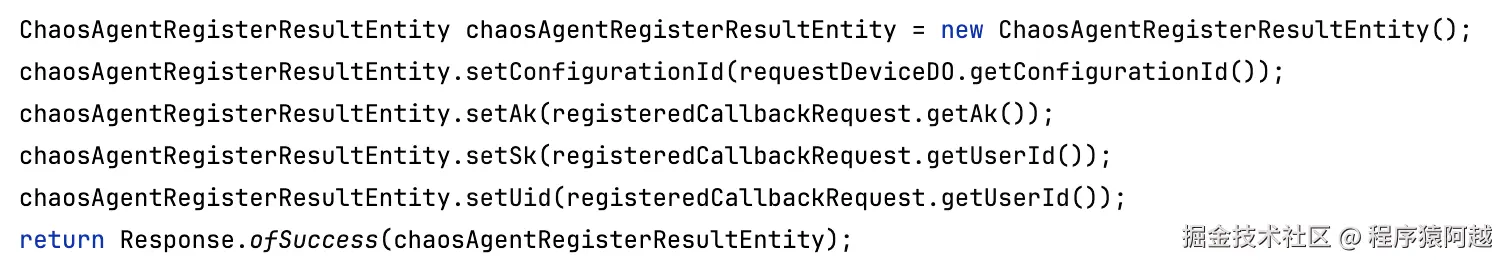

RegisteredRequestCommand#execute：box将license匹配的用户(uid/sk)和设备配置id(configurationId) 返回。

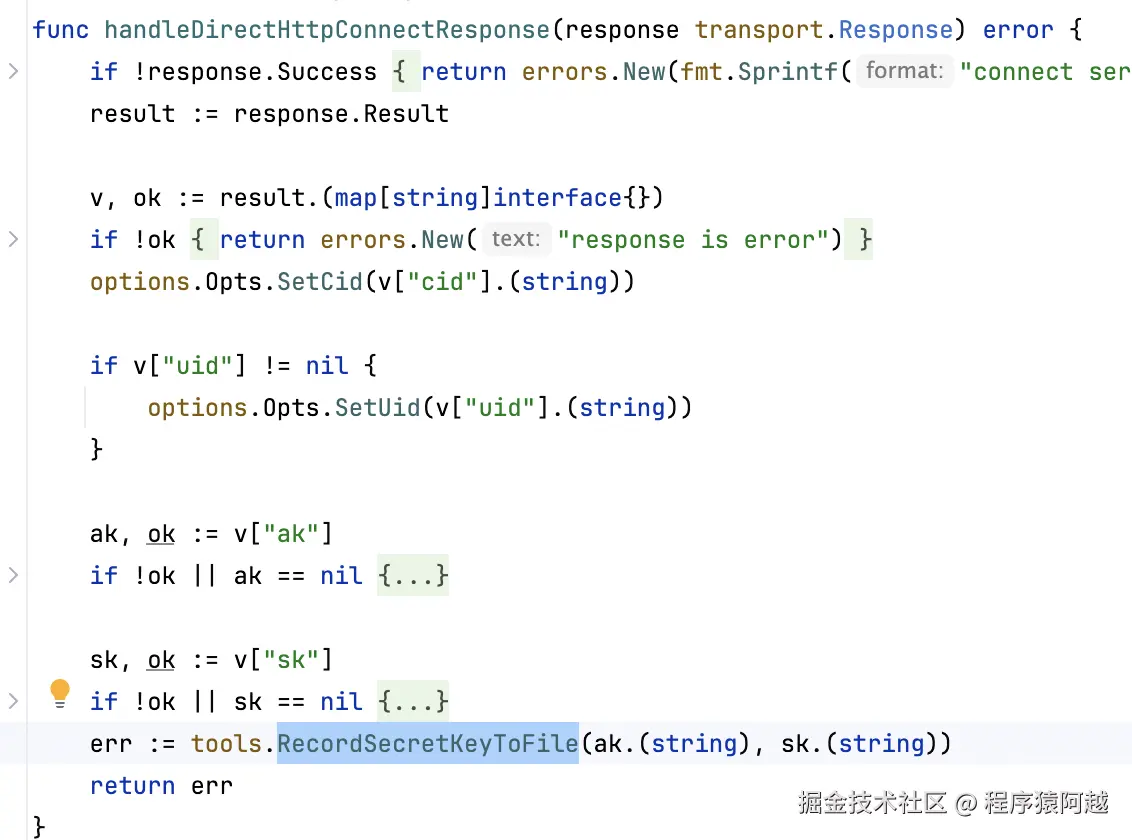

3、agent接收box响应
conn/connect/connect.go:107，如果与box通讯异常或box返回业务异常，则agent退出，否则，agent将box返回的uid（用户id）和cid（设备配置id）放入全局缓存。
四、心跳与探活
1、agent发送心跳

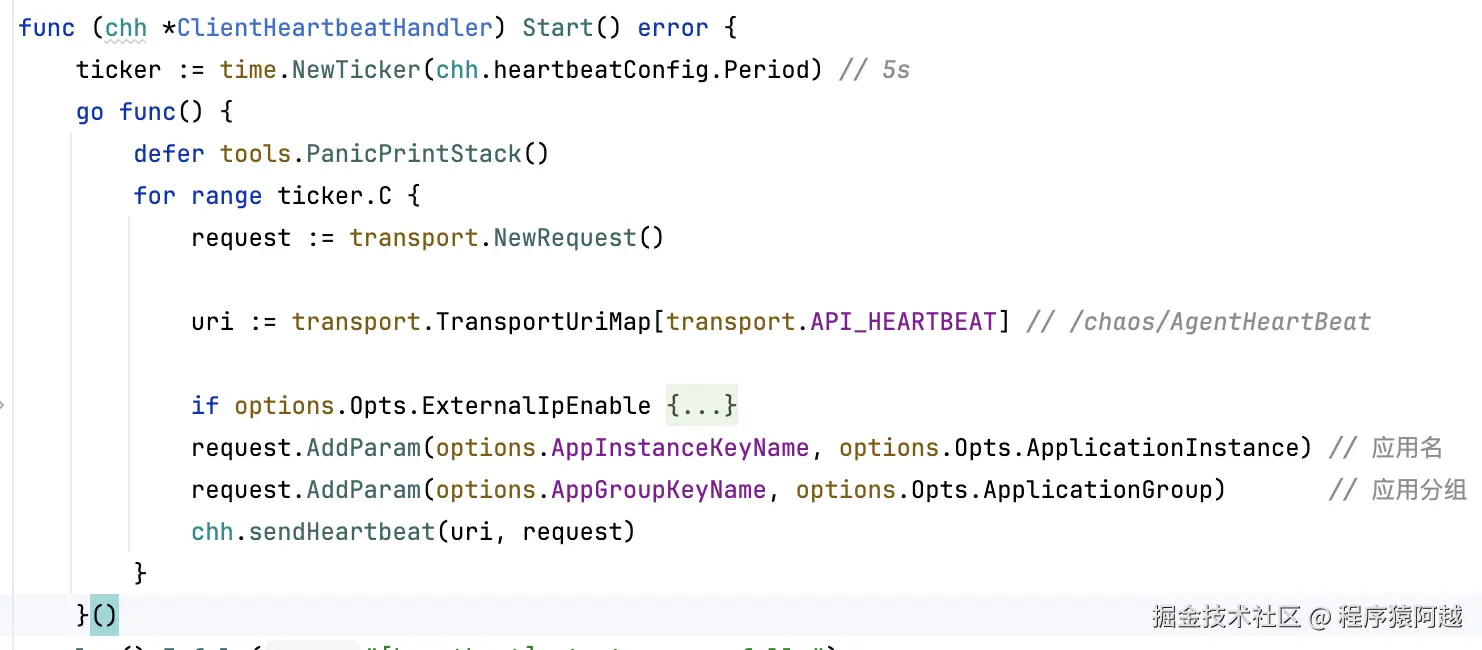

conn/heartbeat/heartbeat.go:47，agent每5s向box发送心跳，调用box的 /chaos/AgentHeartBeat端点。

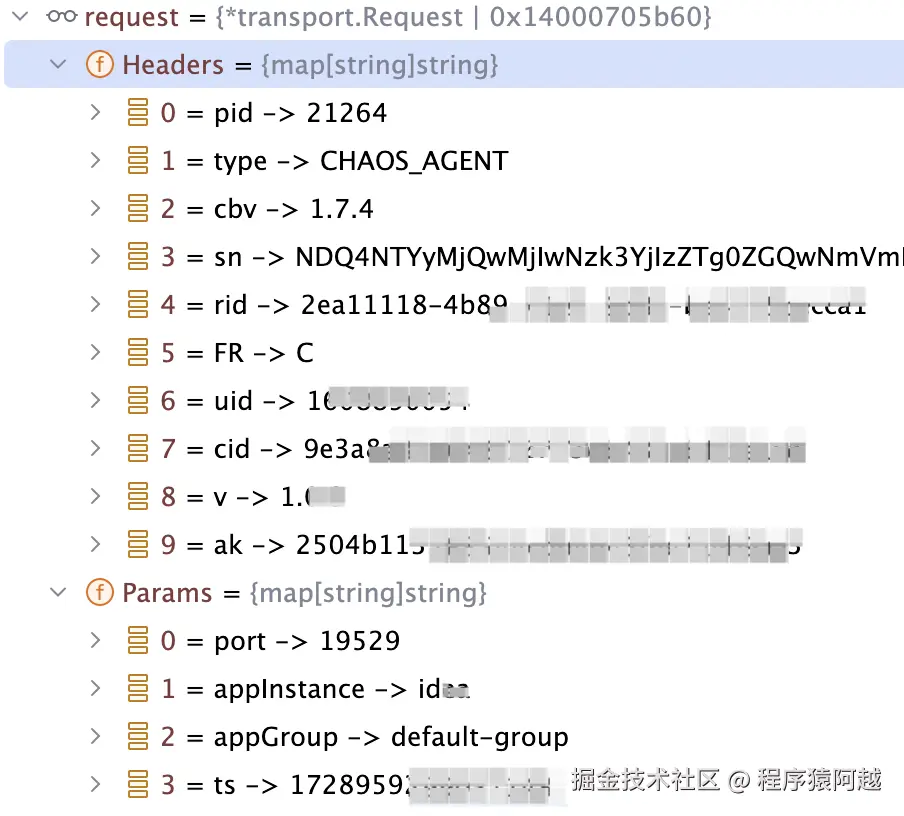

调用box请求参数如下，注意Headers和Params都在http请求体中，Headers不是http请求头。cid为设备配置id。
2、box处理心跳

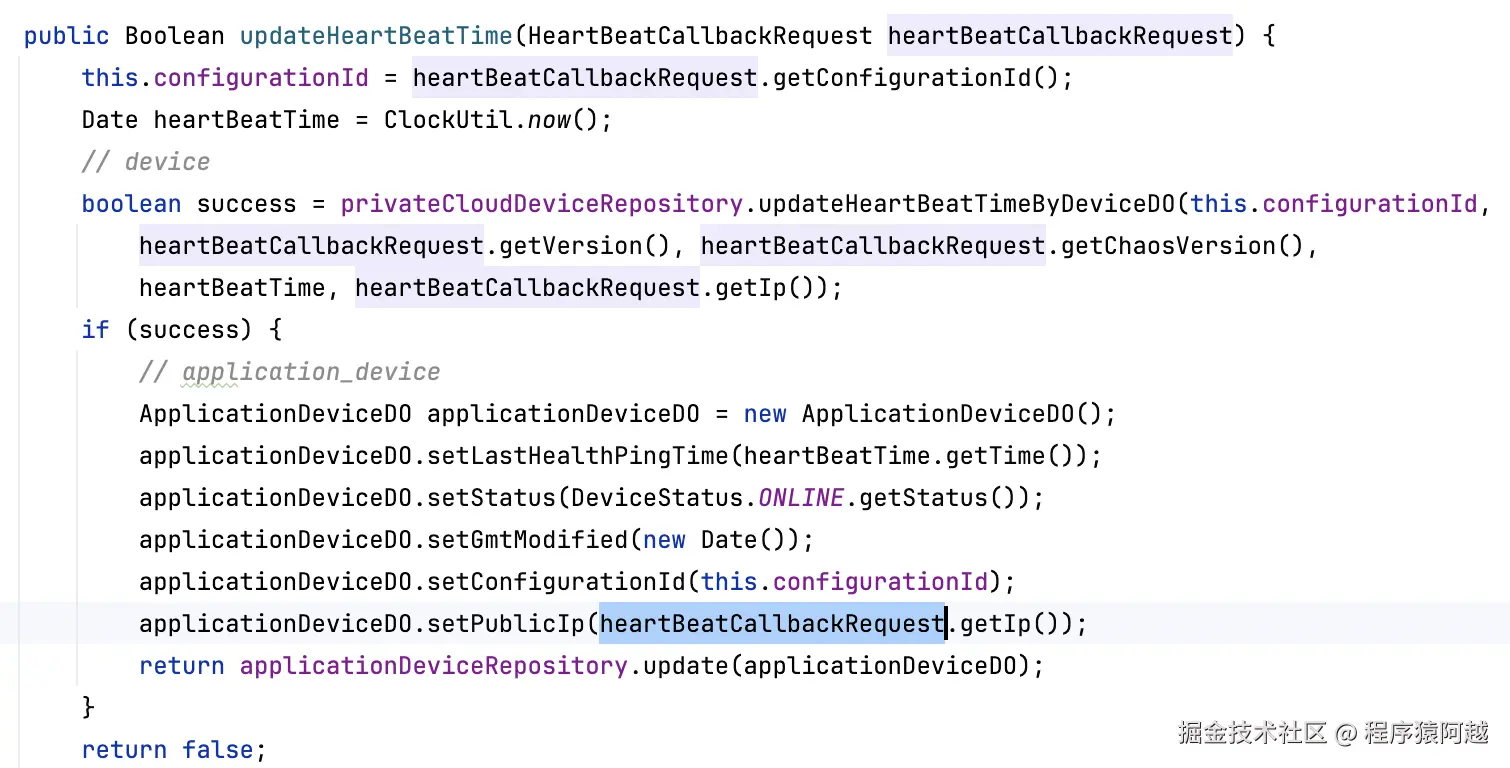

PrivateScope#updateHeartBeatTime：box侧根据设备配置id（cid）更新device和application_device上线，记录最近心跳时间。
3、box发送ping请求

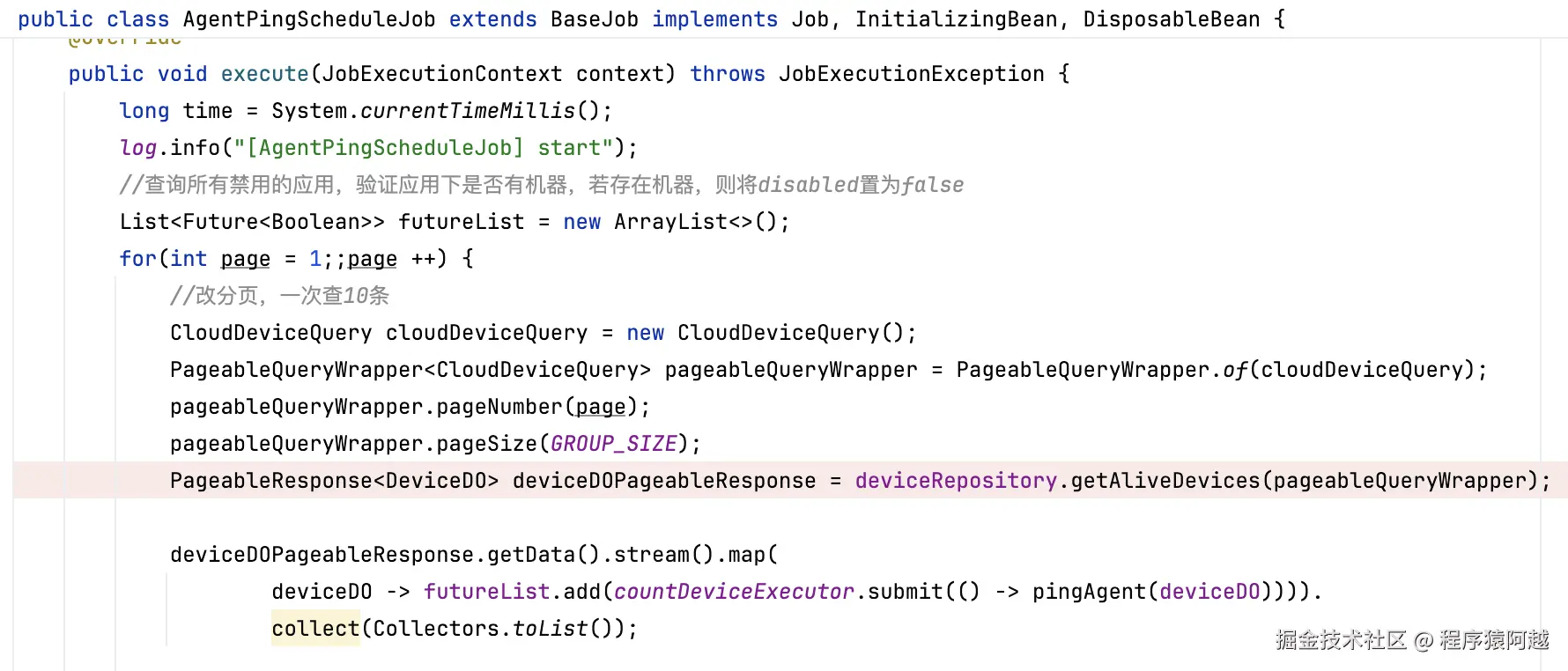

AgentPingScheduleJob#execute：box侧每10s查询device中所有在线的agent，使用device的private_ip和port，调用agent的ping端点。

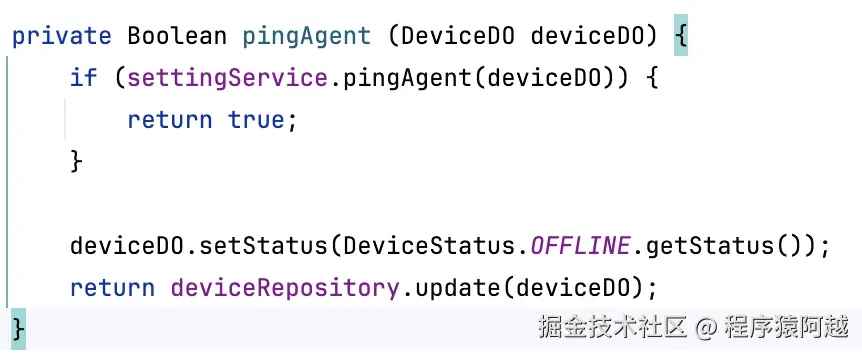

AgentPingScheduleJob#pingAgent：如果ping失败，更新设备下线。注意和应用设备无关。
4、agent处理ping请求

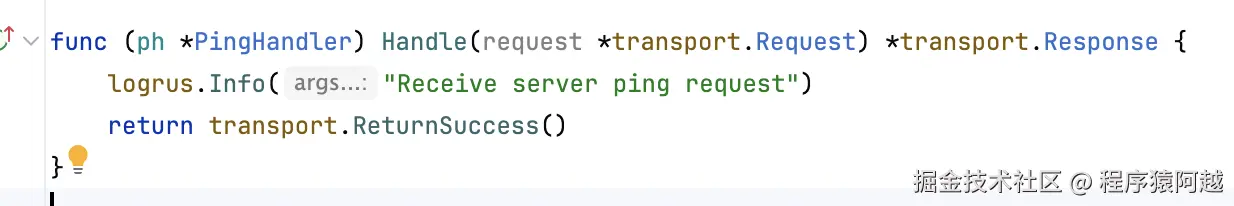

web/handler/ping.go:32，agent侧记录日志，返回成功。
box侧，观测到agent探针（device）上线；agent侧，观测到日志Receive server ping request，代表双边通讯正常。
五、pod上报
对于主机实验，演练应用为agent注册的应用，由agent直接下发blade指令。
对于k8s实验：
1）k8s节点级演练（如k8s节点cpu满载），同主机实验，指定应用为agent注册的应用；
2）其余场景需要agent上报pod作为演练应用；
如果用官方helm chart安装agent，会在agent启动参数中设置kubernetes.pod.report=true，开启pod上报，每10s上报集群中的pod。

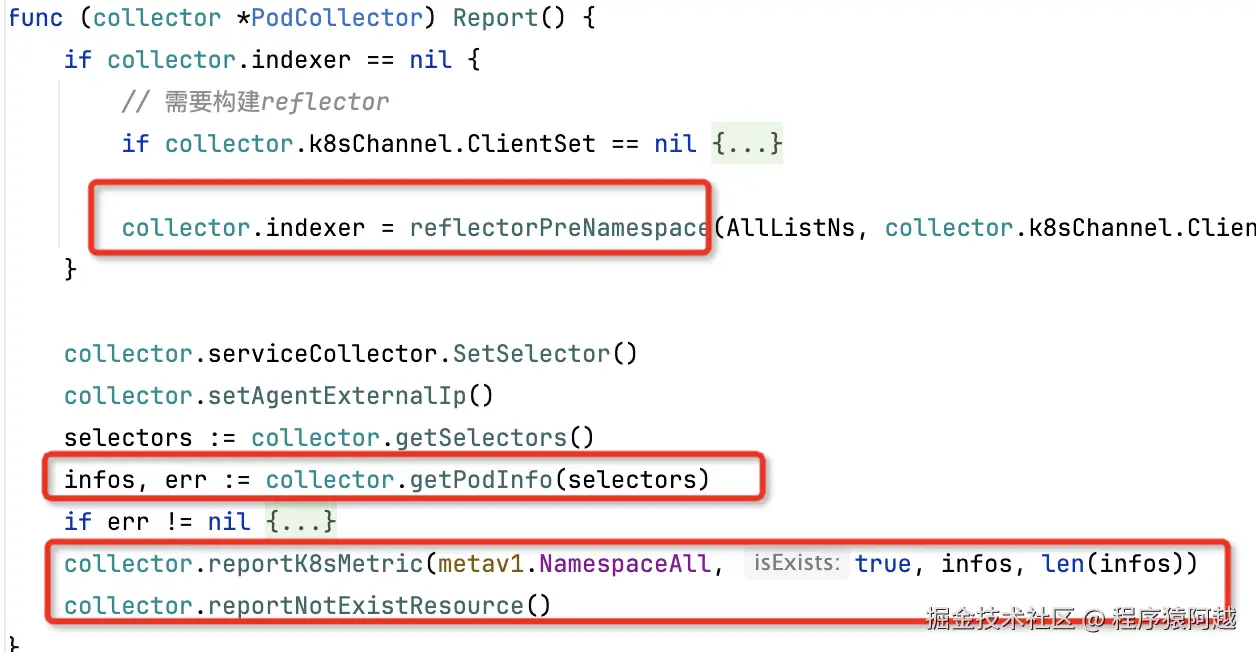

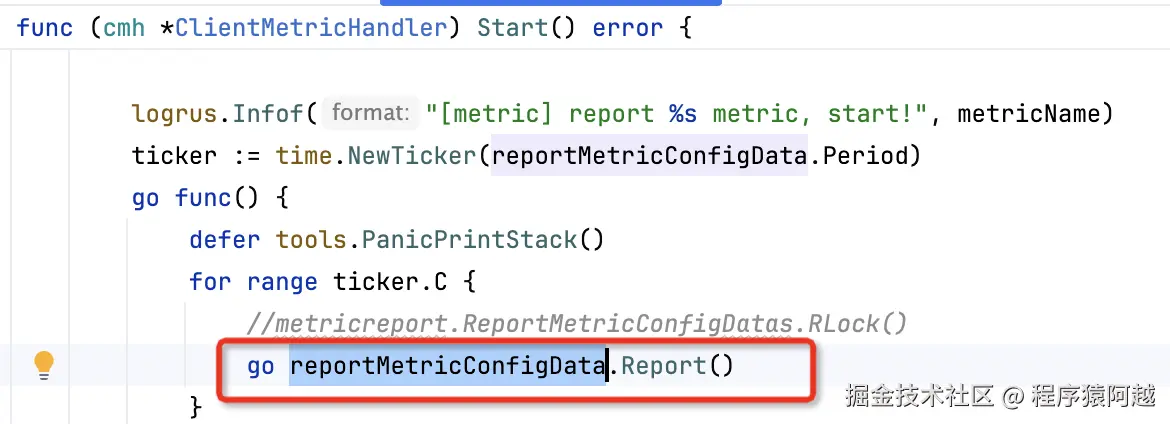

collector/kubernetes/pod.go:59：
1）初始化indexer；
2）通过indexer查询当前k8s集群中全量pod列表，pod过滤逻辑都在box端；
3）调用box的/chaos/k8sPod端点上报pod，reportK8sMetric上报存在的pod，reportNotExistResource上报被删除的pod。agent会缓存所有pod的md5：
如果pod发生变更，会发送pod全量数据；
如果pod未变更，仅发送摘要数据，如pod的uid；
如果pod被删除，仅发送uid和cid（device配置id，上报pod信息给box后，box会返回）；

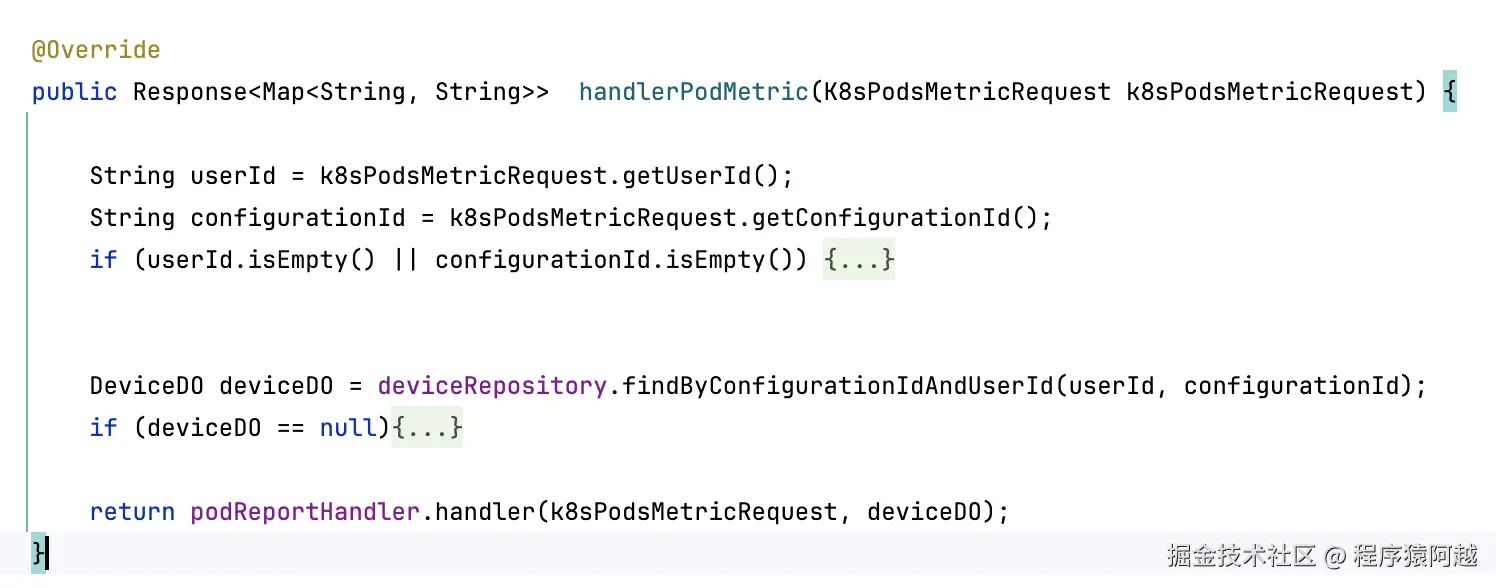

ChaosAgentCallbackServiceImpl#handlerPodMetric：box侧根据用户和探针cid查询得到探针设备。

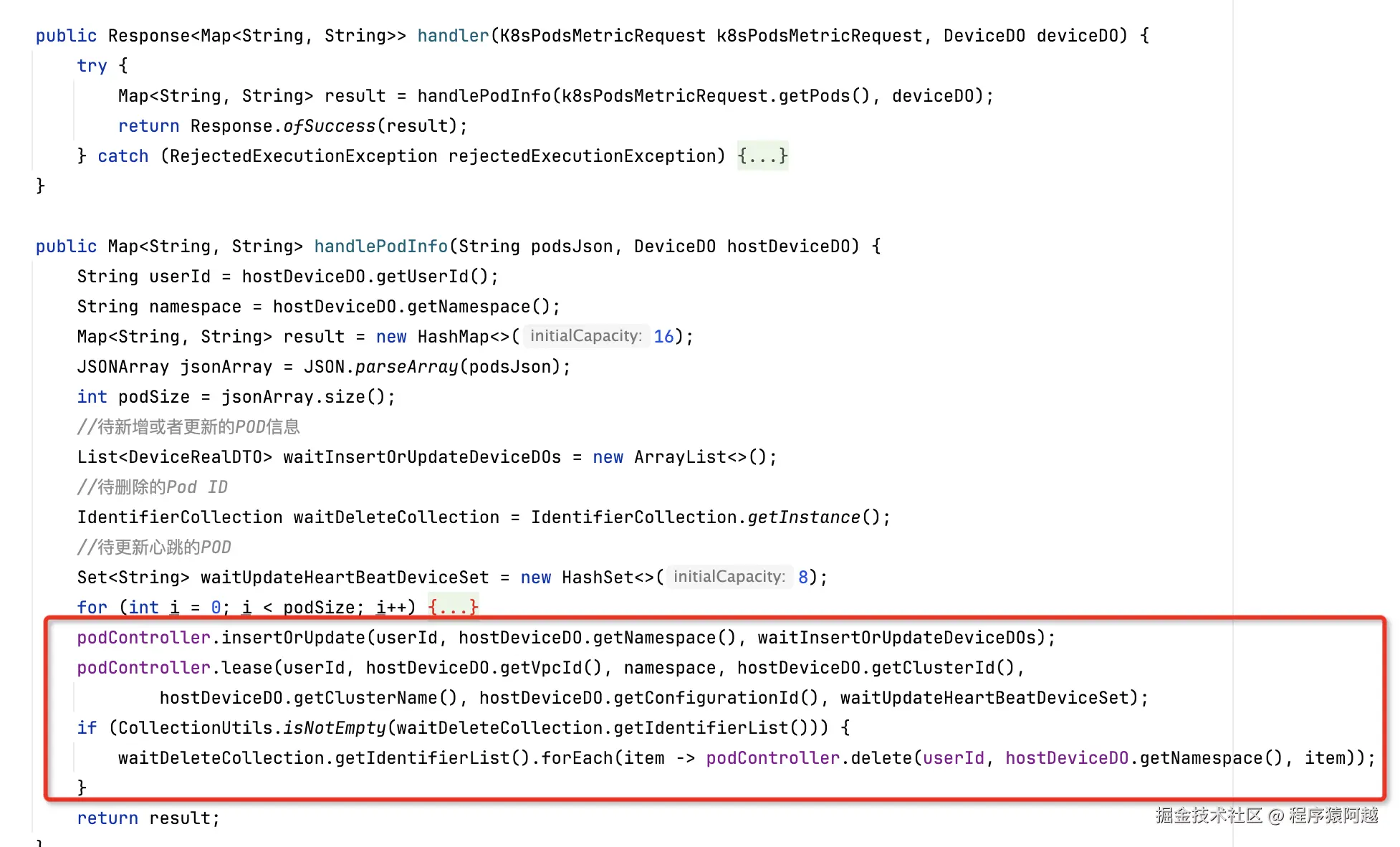

PodReportHandler#handler：根据agent上报的pod信息，对pod分为三组
1）如果pod发生变更，需要走探针注册中的应用注册逻辑，每个pod会成为一个应用，返回pod的uid和cid（box分配的应用设备配置id）的映射关系（一个map）；
2）如果pod未变更，只需要更新心跳的pod，lease方法仅更新application_device心跳时间；
3）如果pod被删除，delete方法仅标记application_device状态为下线；
忽略application_device心跳更新或下线逻辑，仅关注应用注册。

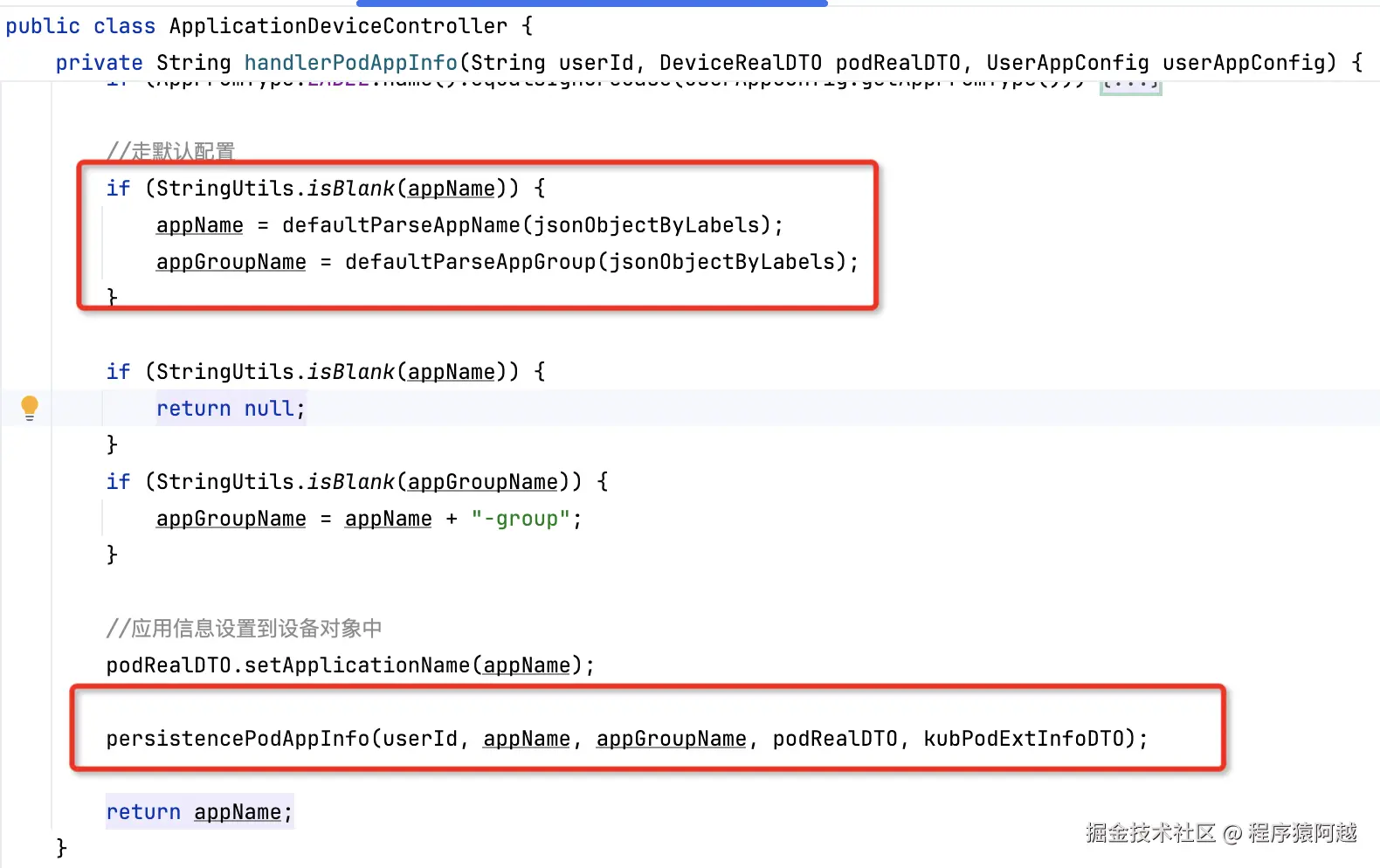

ApplicationDeviceController#handlerPodAppInfo：前面说到，agent会上报集群中所有pod，过滤由box处理。如果无法拿到pod的label中的应用名，则不会注册为一个应用。

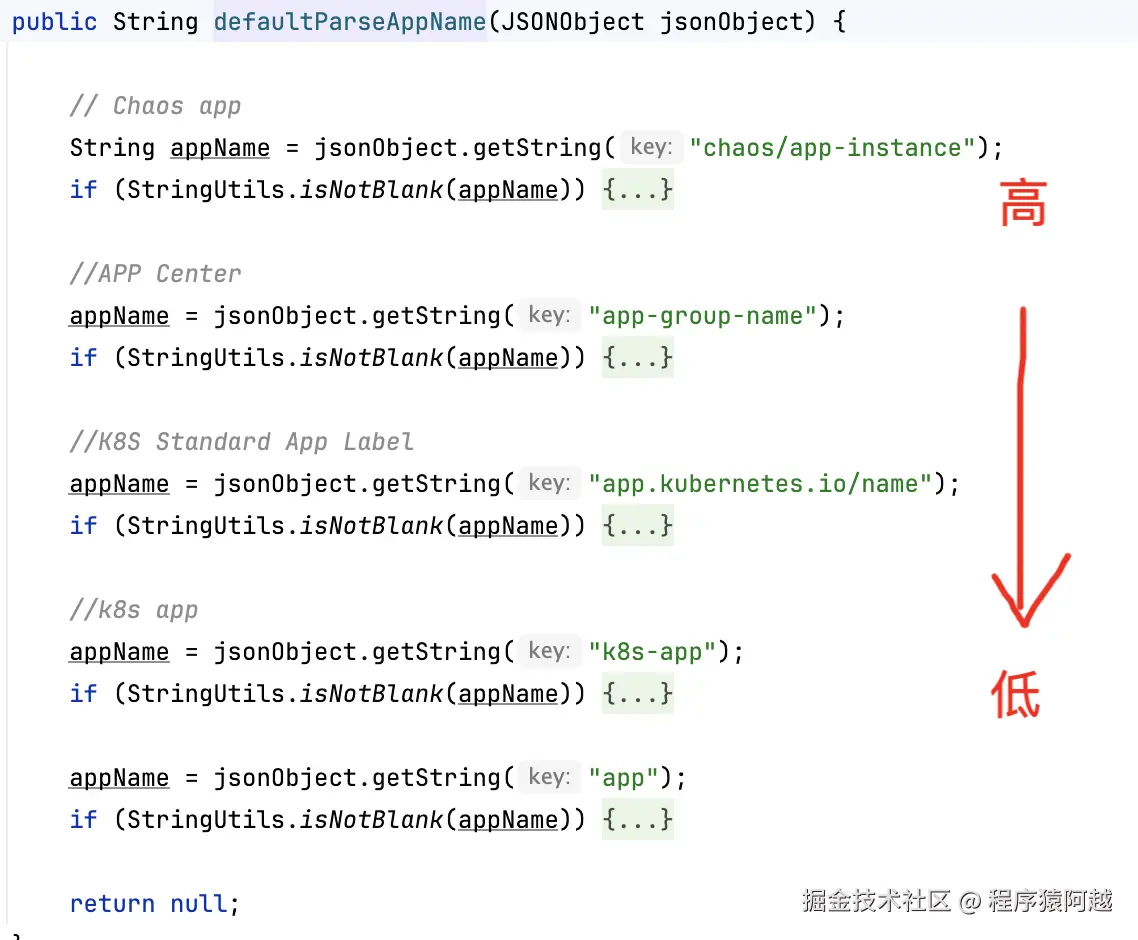

ApplicationDeviceController#defaultParseAppName：应用名label的获取优先级如下：
chaos/app-instance>app-group-name>app.kubernetes.io/name>k8s-app>app；
注：应用组名取label=chaos/app-group，否则组名=应用名-group。

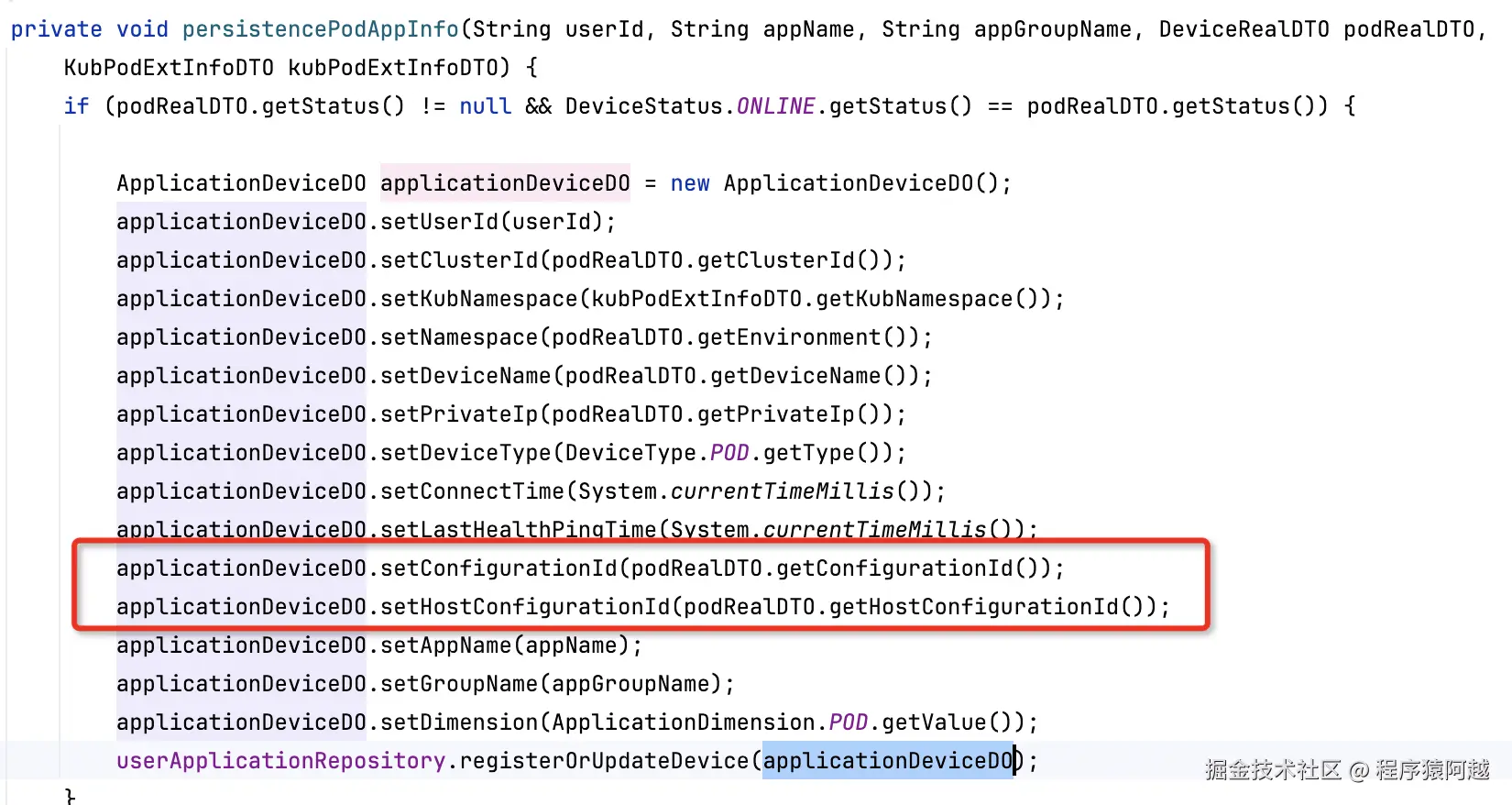

ApplicationDeviceController#persistencePodAppInfo：pod应用注册，逻辑通探针注册中的应用注册部分，upsert三张应用表（application、application_group、application_device），关键点在于cid的生成。
注：hostConfigurationId是agent探针的cid。

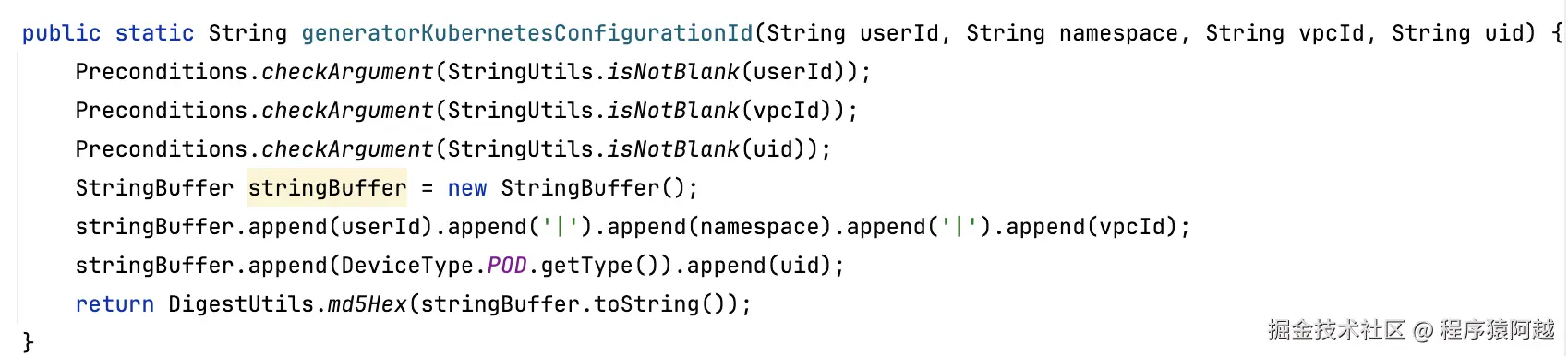

PrivateScope#generatorKubernetesConfigurationId：pod应用设备id（application_device.configuration_id）=用户+namepsace+探针的vpcId+设备类型（2代表pod）+设备id（pod的uid） 。
六、创建演练

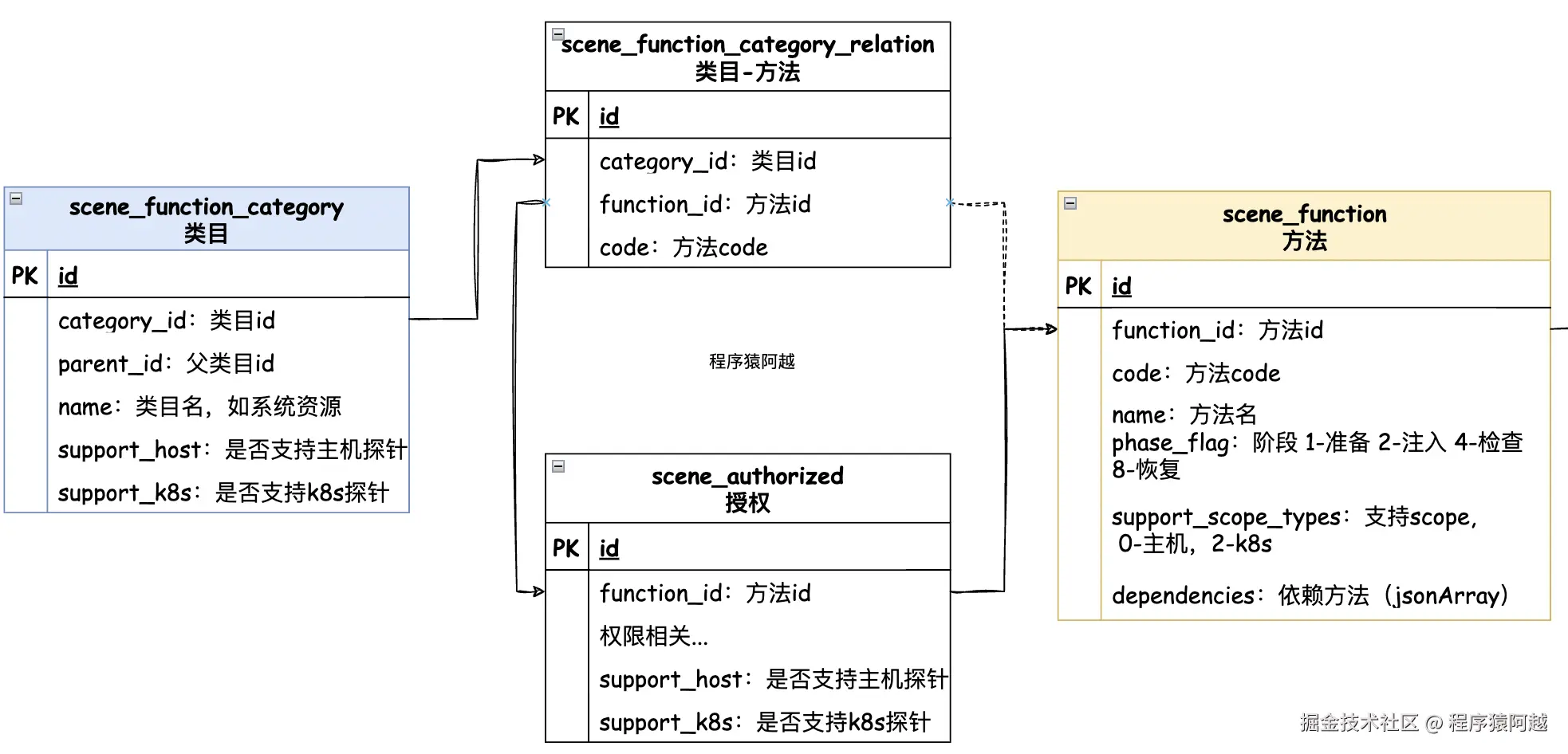

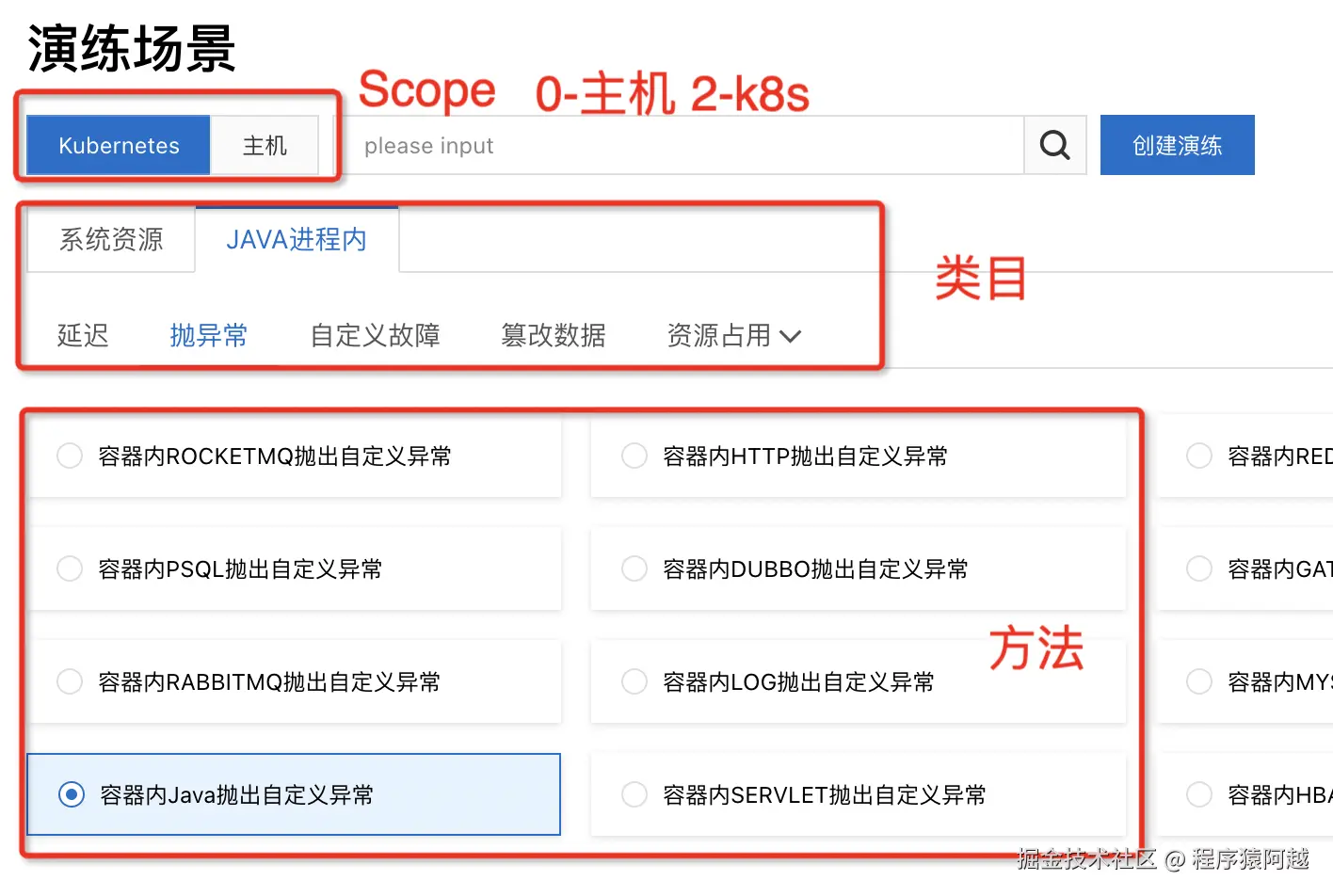

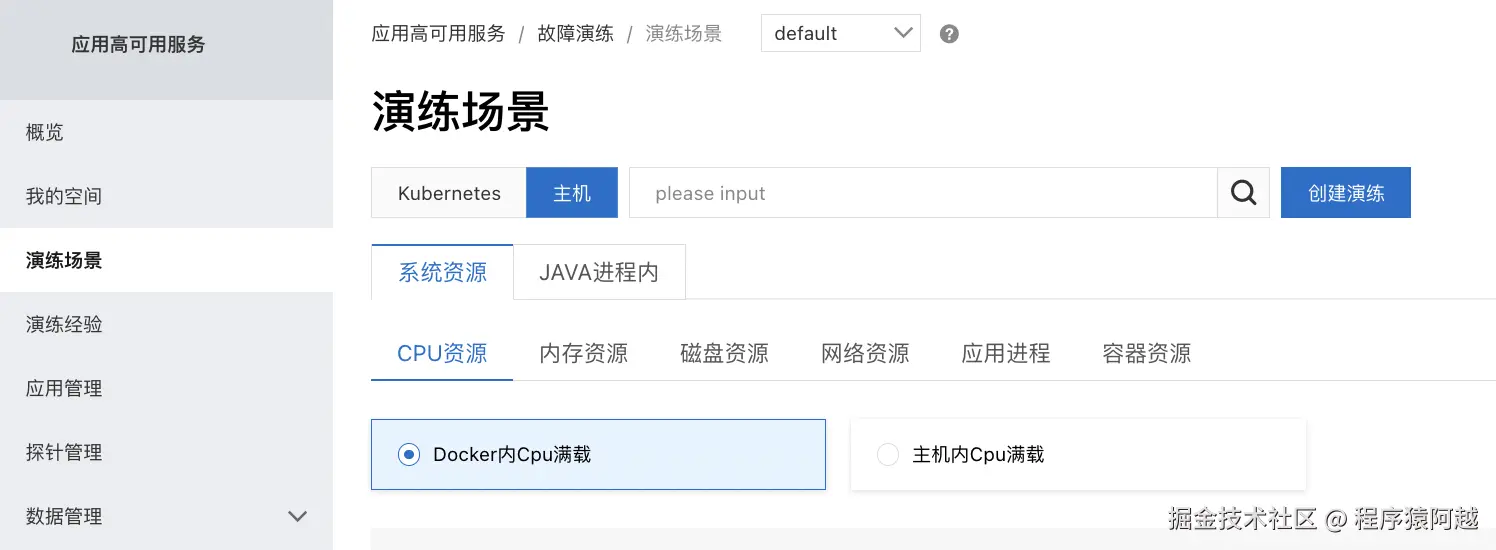

1、演练场景
1）Scope：枚举，0-主机，2-k8s；
2）类目：包括二级类目；
3）方法：具体实验方法，如jvm自定义异常；
类目数据通过spring.datasource.data指定脚本导入。

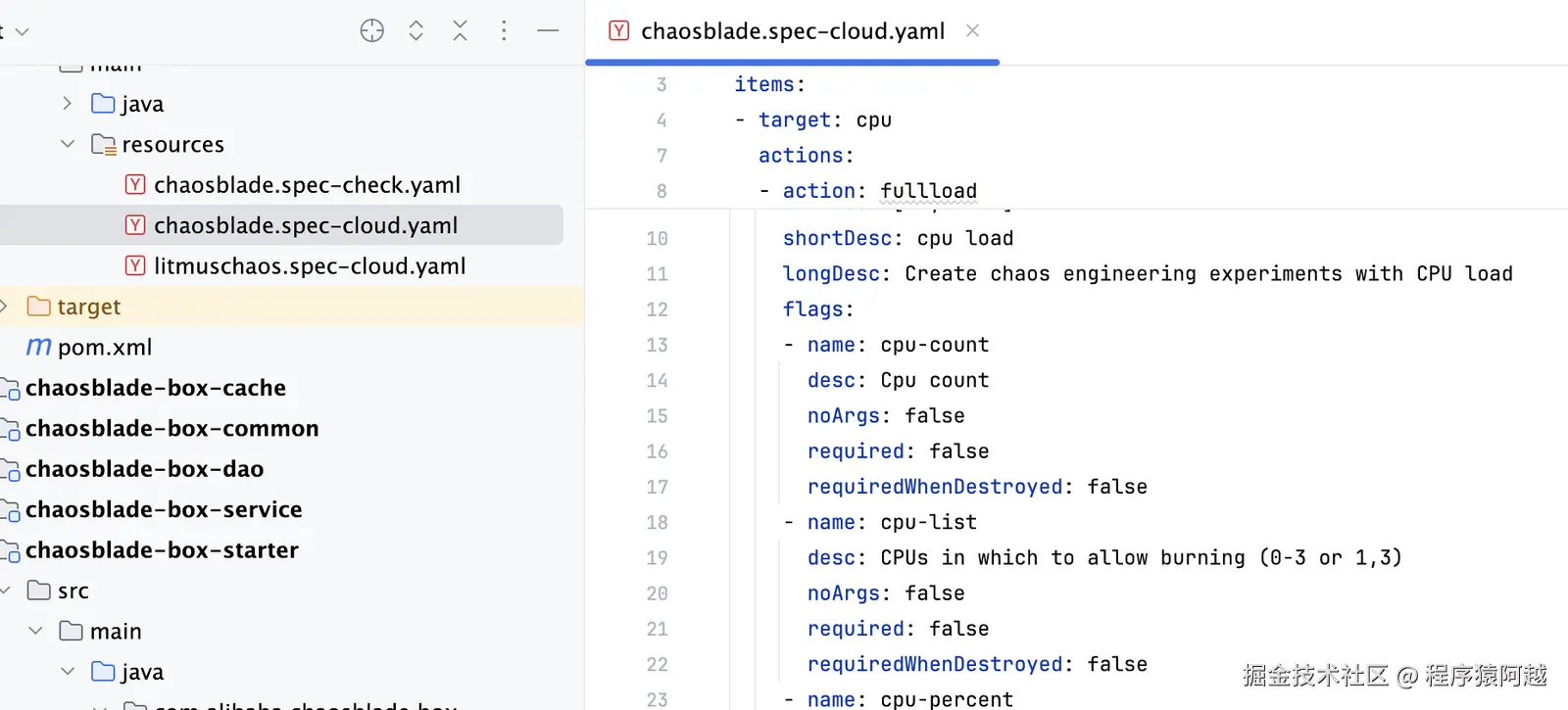

方法数据通过chaosblade.spec-cloud.yaml指定。

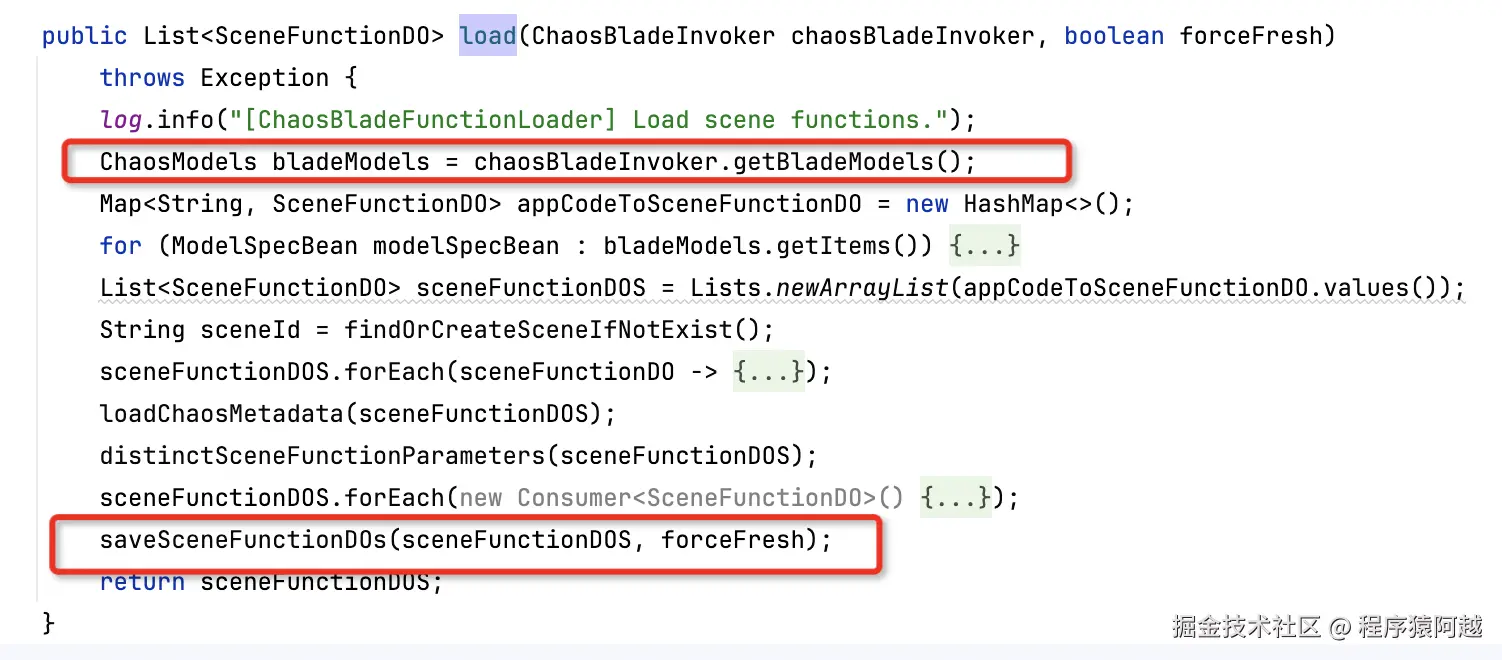

ChaosBladeFunctionLoader#load：每次启动时读取yaml，解析后落库（支持更新）。
注：通过配置chaos.function.sync.type=None（默认ALL），在首次启动后，可加快启动速度。
2、编辑演练对象
创建演练：

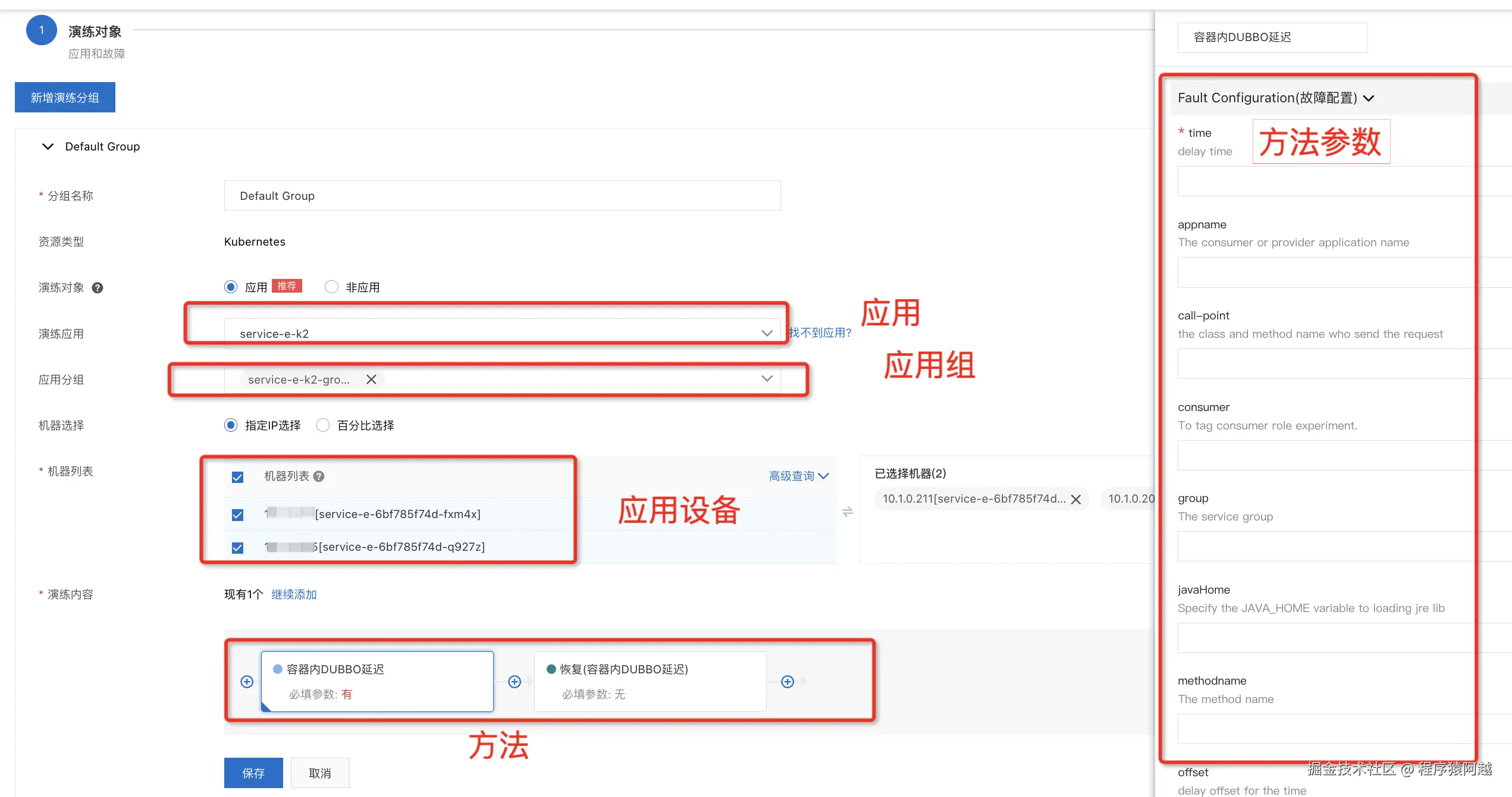

1）每个演练可以定义多个分组；
2）每个分组指定n个机器，即应用设备（在线）；
3）每个分组可配置多个演练内容，根据方法function定义配置演练参数；

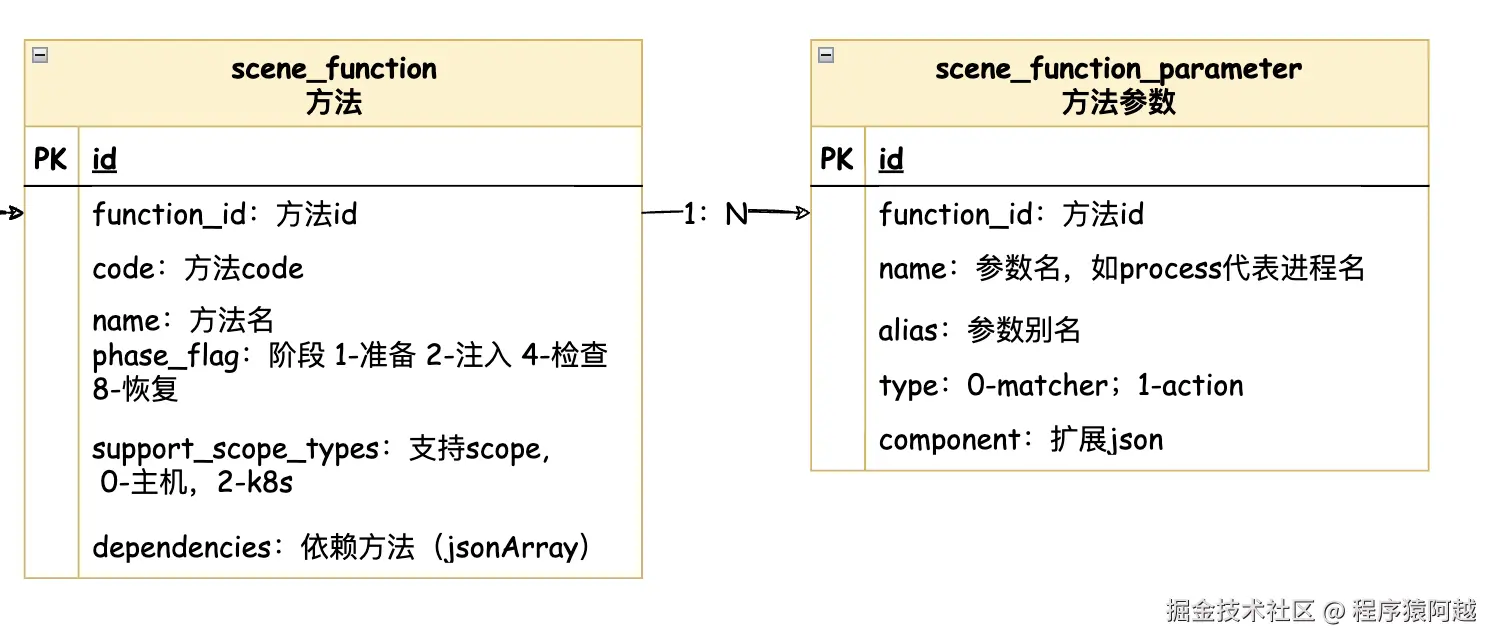

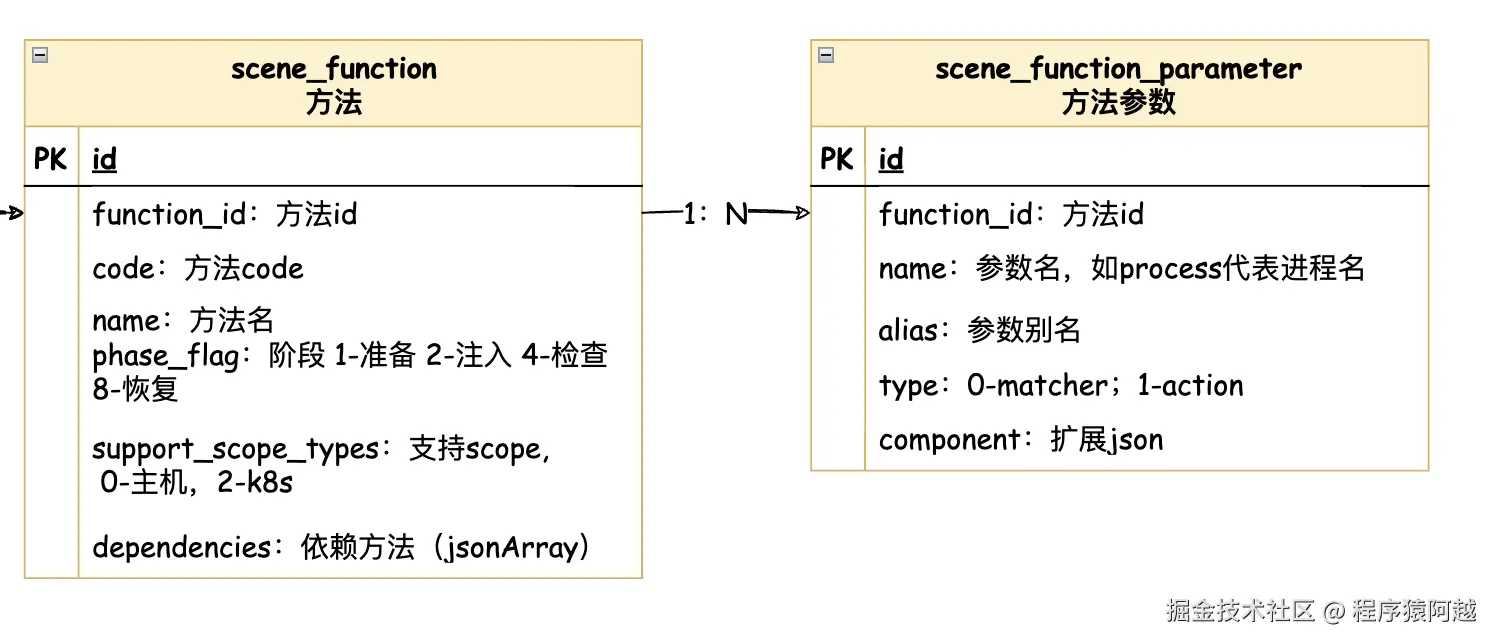

每个方法依赖n个方法（dependencies） ，故障注入（phase=2） 方法会至少对应一个故障恢复（phase=8） 方法。
每个方法对应n个方法参数，大多和blade命令行参数一一对应。

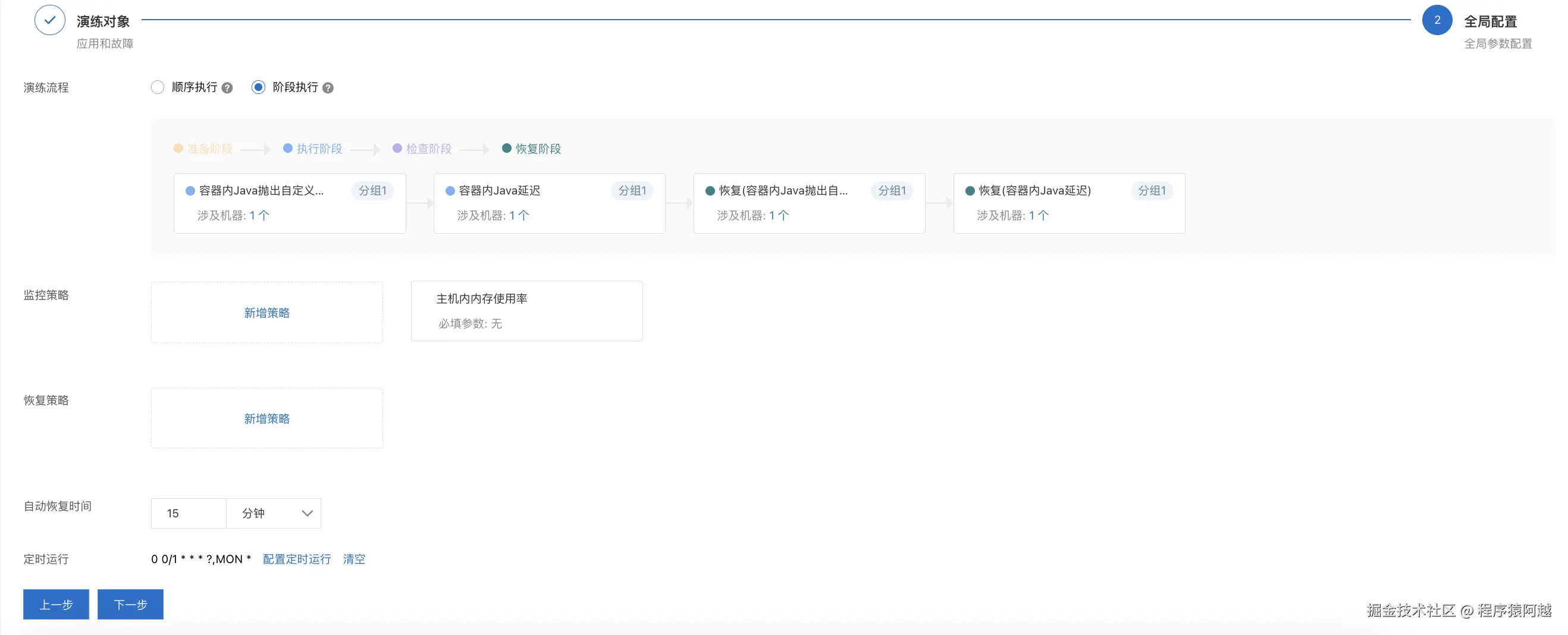

3、编辑全局配置
1、顺序执行or阶段执行：
1）顺序执行，按function顺序执行，如异常注入1->异常恢复1>异常注入2->异常恢复2；
2）阶段执行，按phase顺序执行，如异常注入1>异常注入2->异常恢复1->异常恢复2；
2、可选择定时执行（注：box内置quartz实现定时调度）；
3、必选自动恢复时间，当到达时间后自动终止实验任务中所有实验；

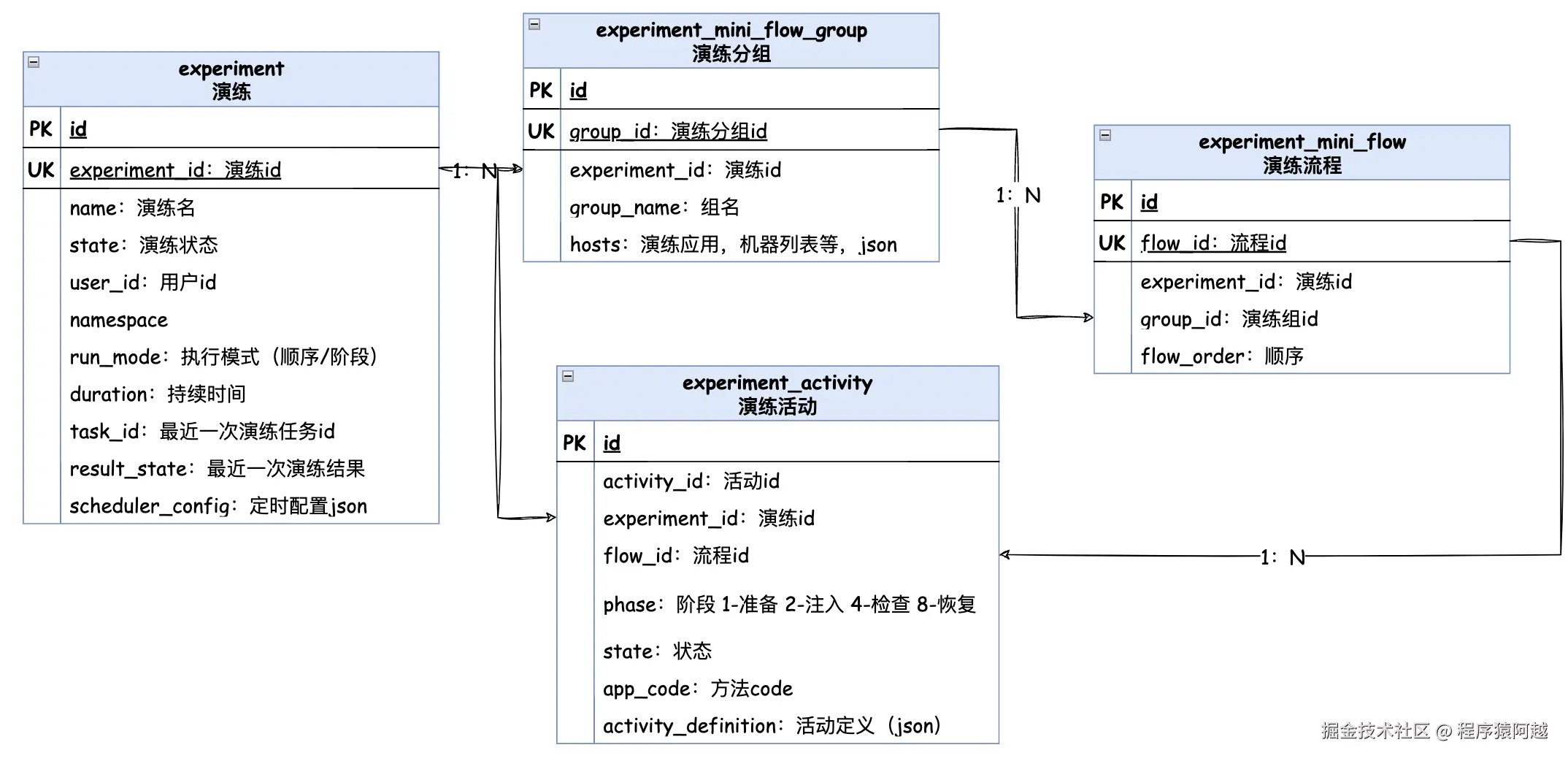

4、演练模型

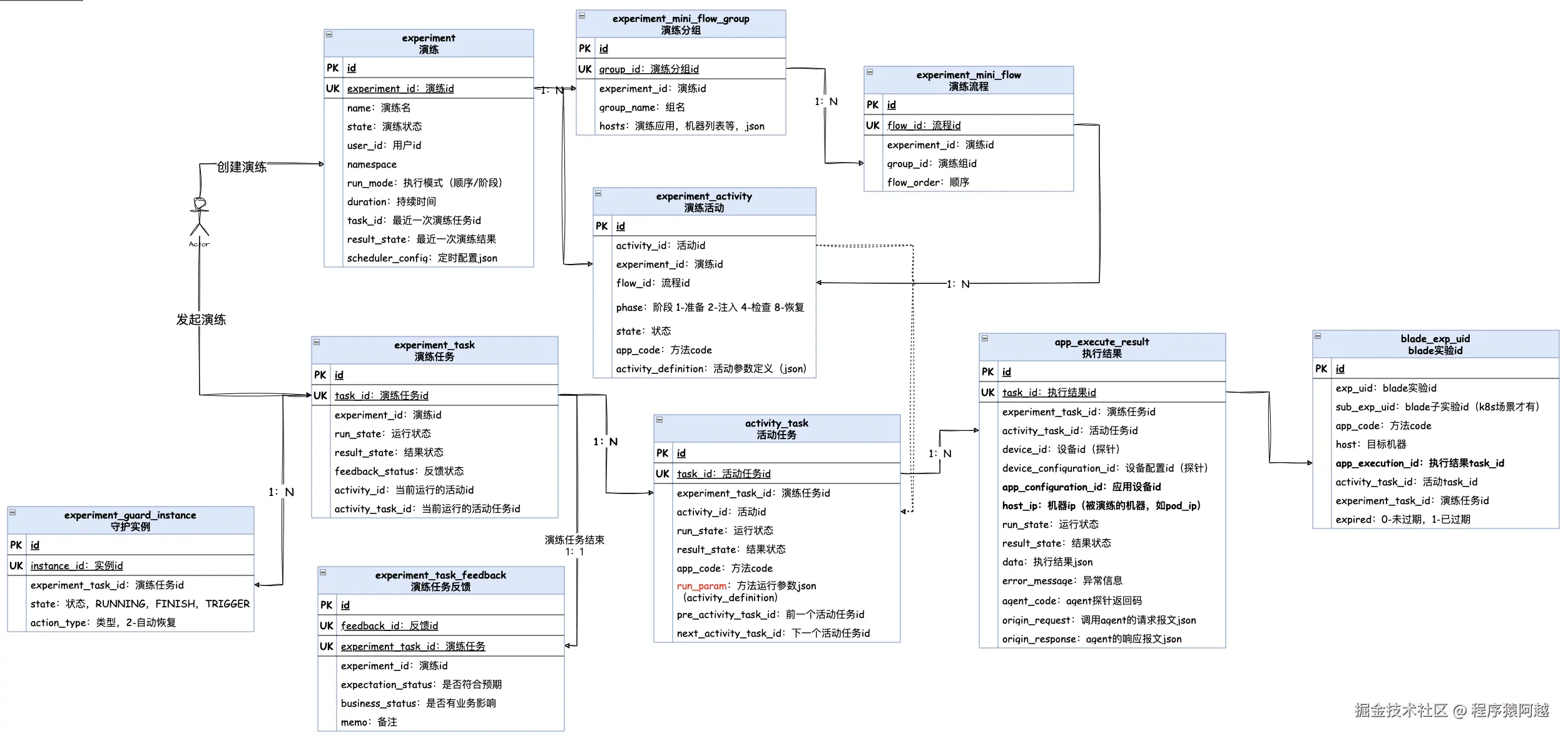

演练（experiment） ：包含全局配置和当前状态，一个演练包含多个分组。
演练分组（experiment_mini_flow_group） ：每个演练可以分为n组，每组定义不同的演练机器（hosts）和演练流程。
演练流程（experiment_mini_flow） ：一个分组下有n个流程，流程按照顺序编排，每个流程对应一个演练活动。
演练活动（experiment_activity） ：每个活动对应一个方法（function）执行的模板（activity_definition），比如jvm异常注入，class=x，method=y，比如jvm异常恢复。
七、发起演练
针对一个演练配置可以发起多次演练。
1、演练任务模型
演练任务（experiment_task） ：针对一个演练，可以创建多次演练任务。
活动任务（activity_task） ：一个演练任务下会有多个活动任务，活动任务是一个运行时的演练活动（experiment_activity） ，包含注入和恢复阶段，活动任务按顺序串联。
执行结果（app_execute_result） ：每个活动任务会对应一组应用设备，比如jvm自定义异常需要注入n个pod，活动任务+应用设备维度对应一个执行结果，里面包含调用agent的详细情况。
守护实例（experiment_guard_instance） ：一个演练任务对应多个守护实例，最主要的守护实例是自动恢复，15分钟后演练任务自动终止。
blade实验id（blade_exp_id） ：持久化agent返回的blade实验id。
演练任务反馈（experiment_task_feedback） ：每个演练任务结束，填写反馈。
2、发起演练
ExperimentExecutionCommand#execute：

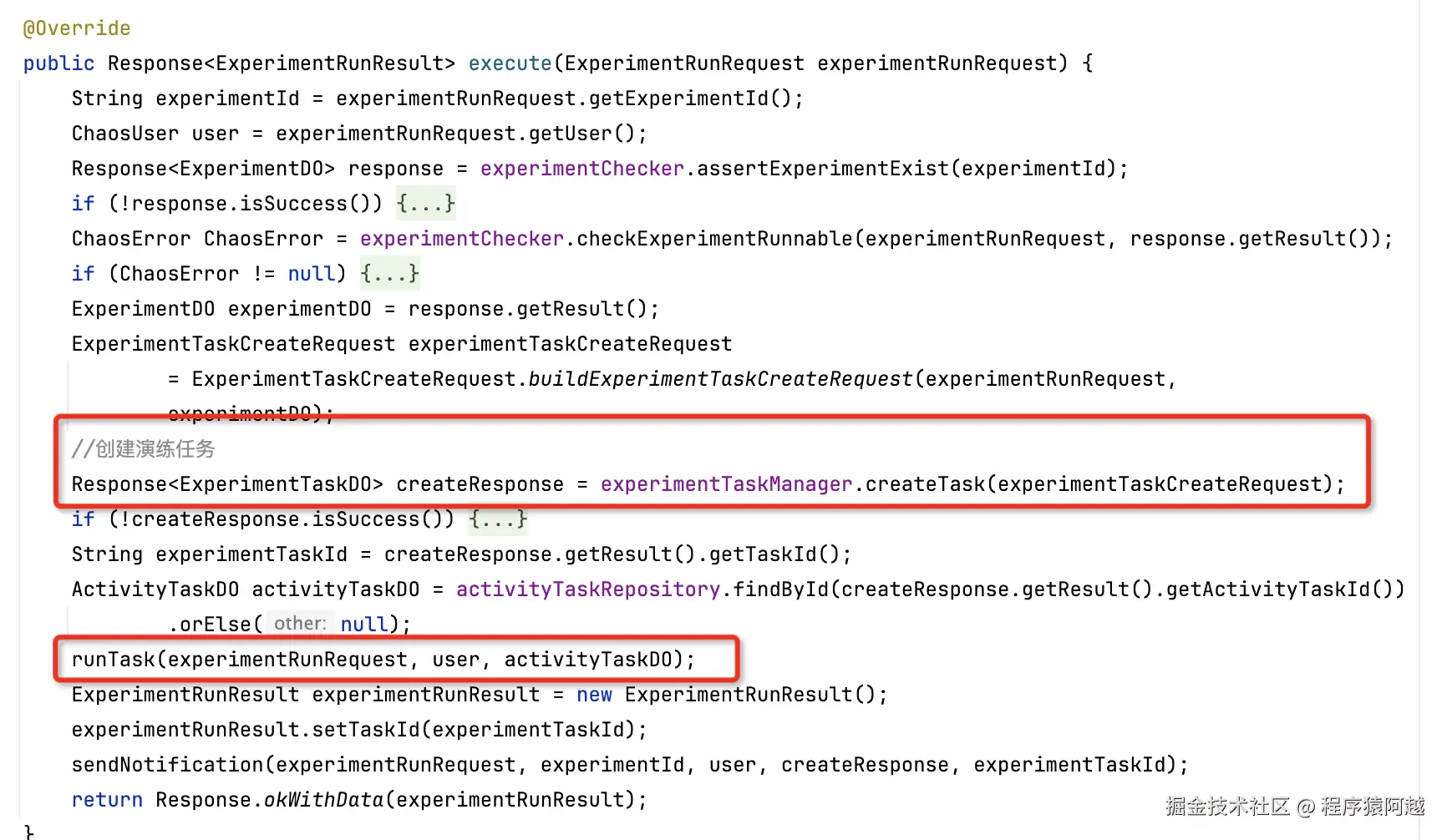

Step1，创建演练任务落库，返回第一个需要执行的活动任务；
Step2，自动执行第一个活动任务；

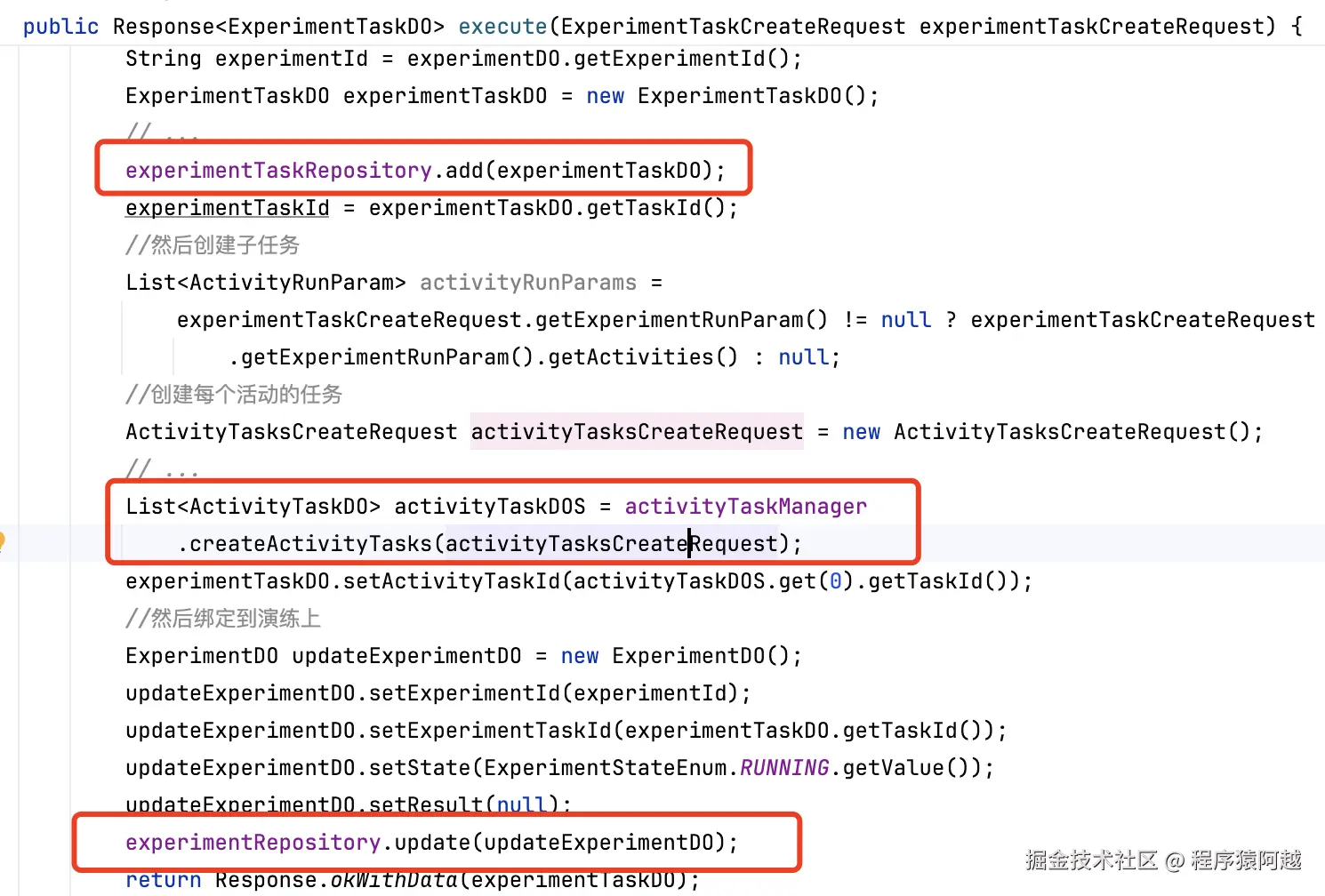

ExperimentTaskCreateCommand#execute：Step1创建演练任务落库包含：1）一个演练任务；2）n个活动任务；3）机器数量*n个执行结果。

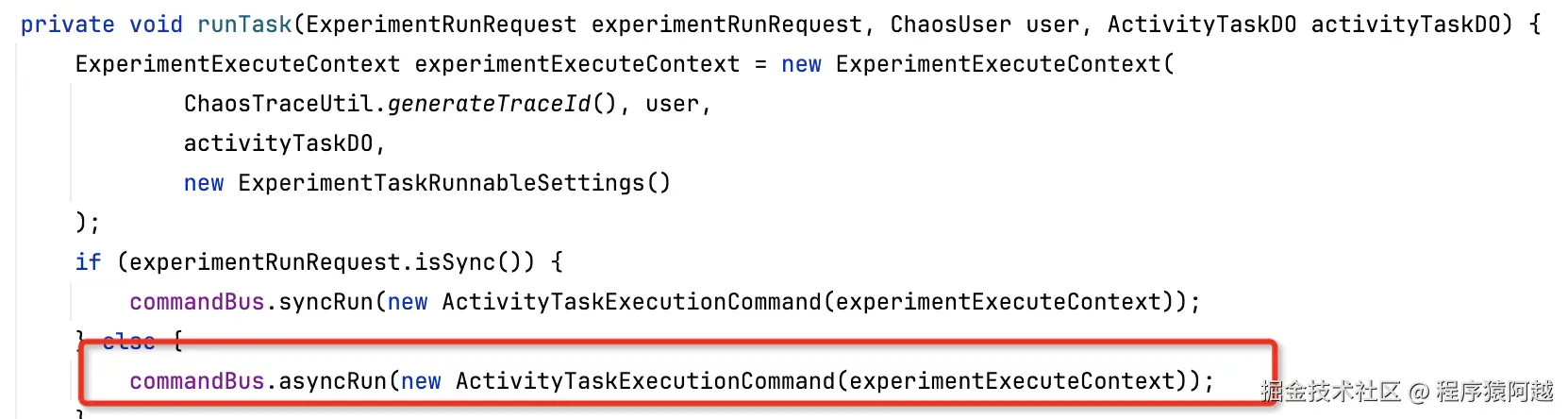

ExperimentExecutionCommand#runTask：Step2，活动任务是异步执行，线程池core=50，max=100，linked阻塞队列无界。

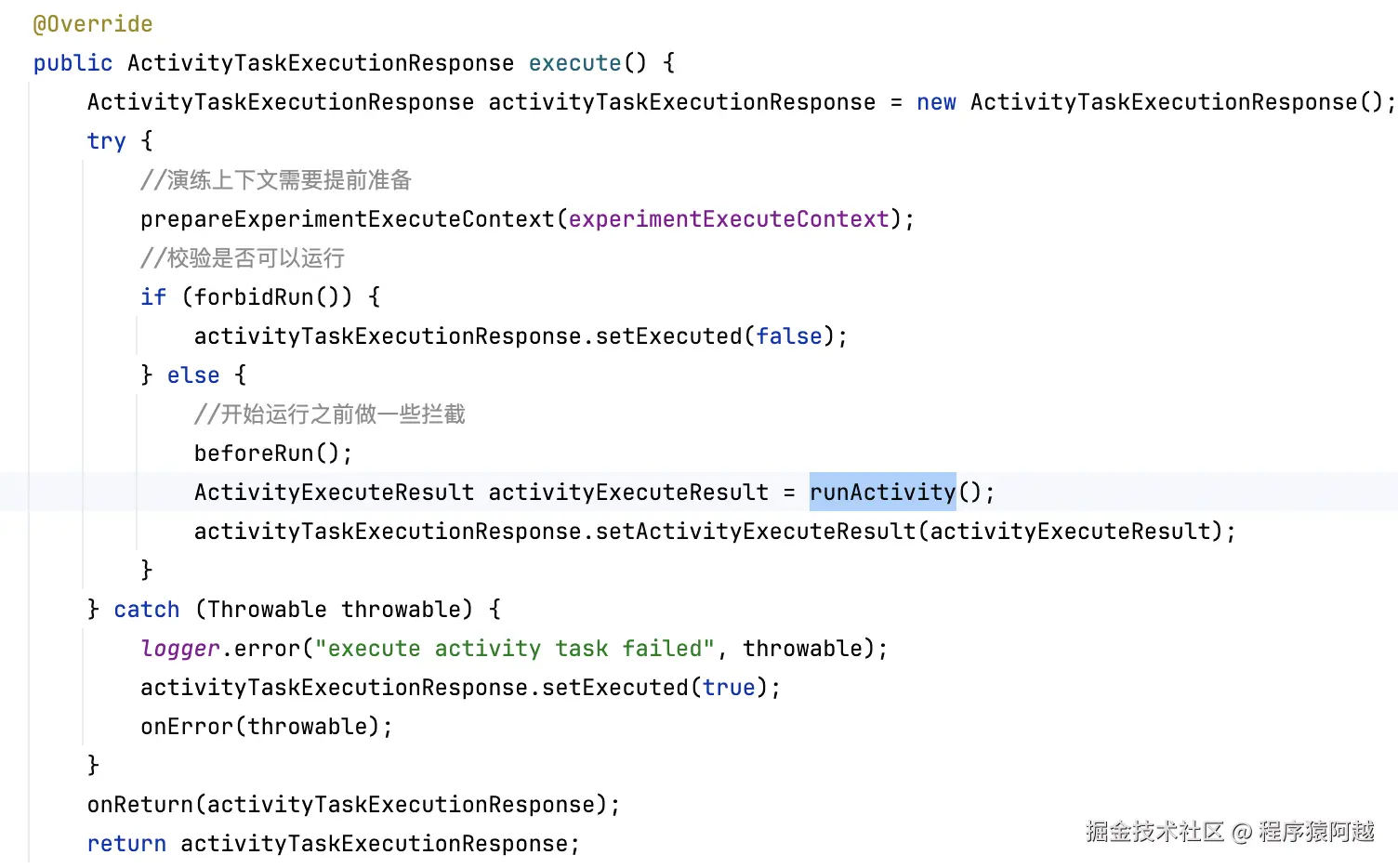

ActivityTaskExecutionCommand#execute：执行活动任务，流程较长。
3、注入

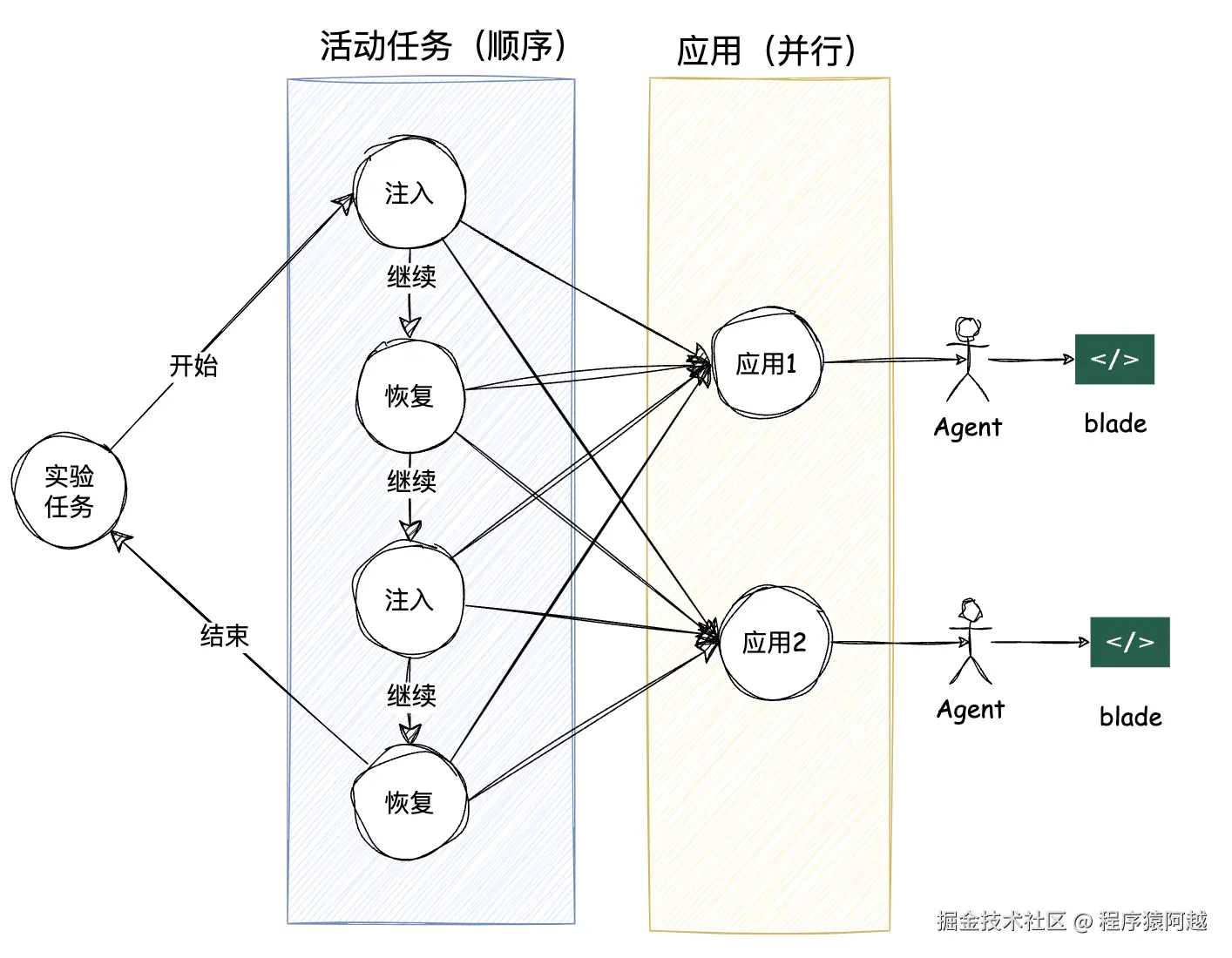

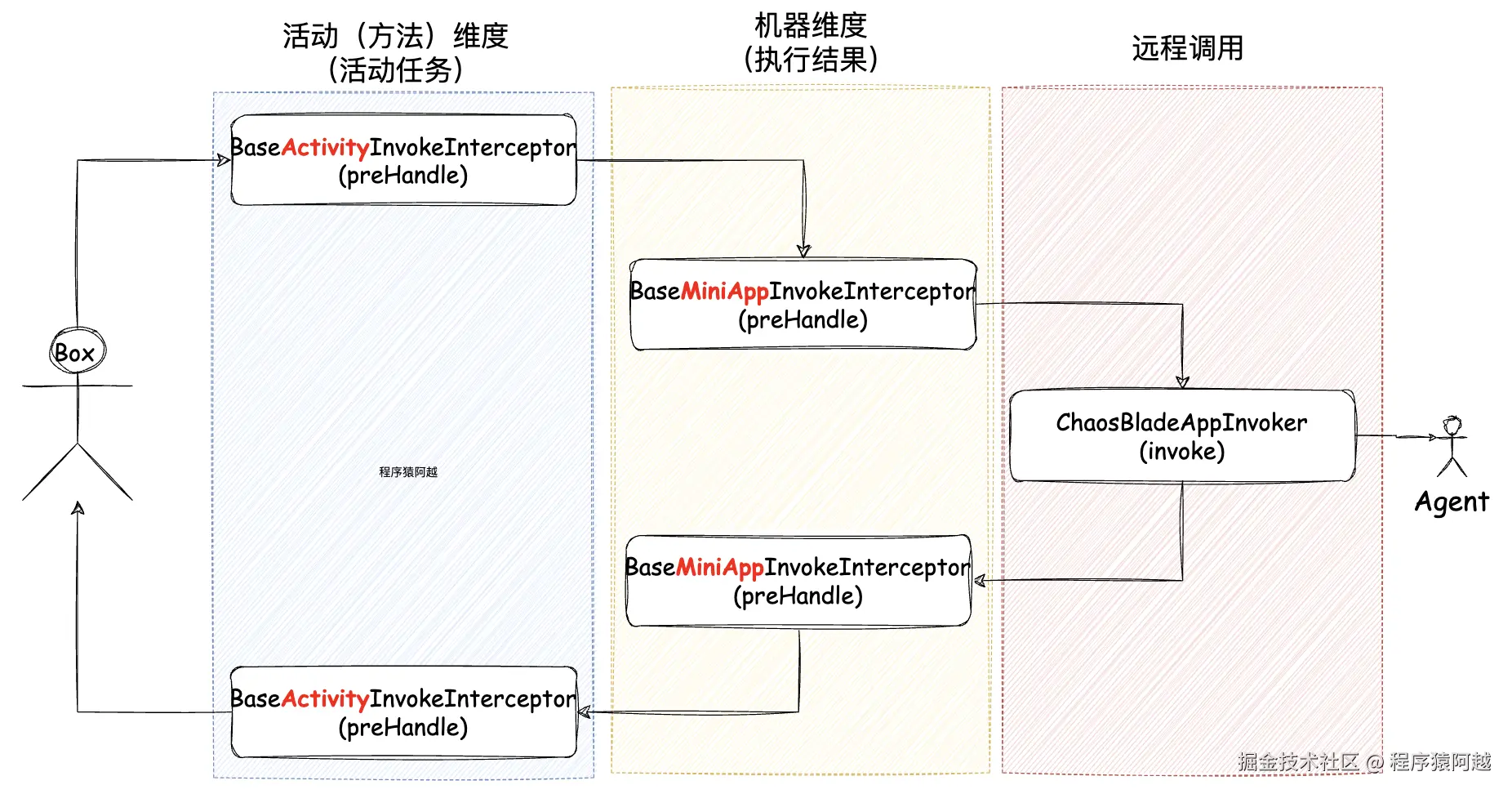

活动任务处理分为三个部分：
1）BaseActivityInvokeInterceptor：活动维度的前置和后置处理，调用机器维度处理时会启动n（机器数量）个线程并行跑；
2）BaseMiniAppInvokeInterceptor：机器维度的前置和后置处理；
3）ChaosBladeAppInvoker：远程调用agent；
活动任务维度-前置拦截
ActivityLogInvokeInterceptor，打印日志，如：ActivityTask=taskId,Display=true,开始运行。

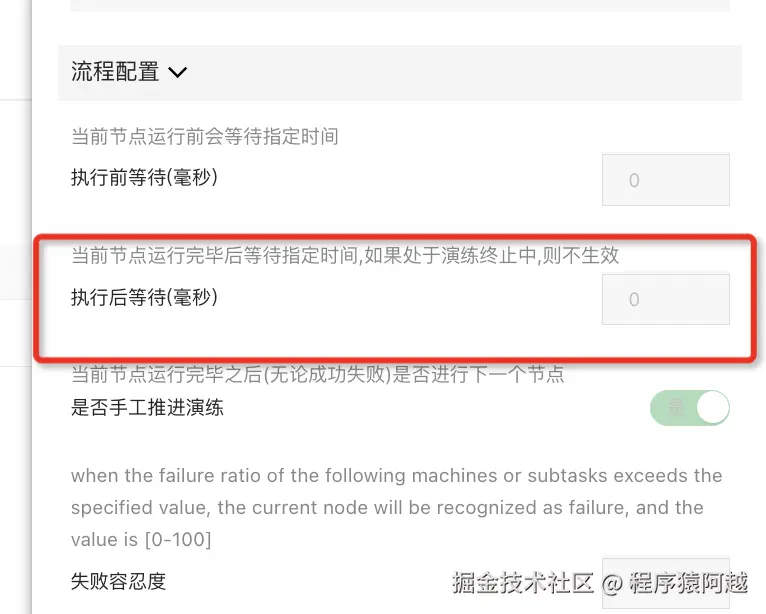

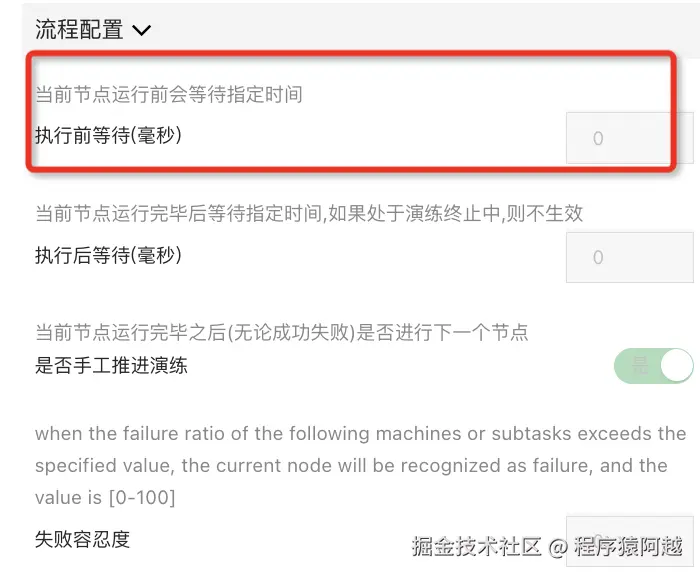

ActivityPauseInvokeInterceptor，如果配置before参数，这里会睡眠x毫秒。
机器维度-前置拦截
MiniAppTaskStatusChangedInvokeInterceptor，更新执行结果状态为RUNNING。
ApplicationHostMiniAppInvokeInterceptor，根据应用设备找到探针设备，设置为实际调用host。
box调用agent创建实验

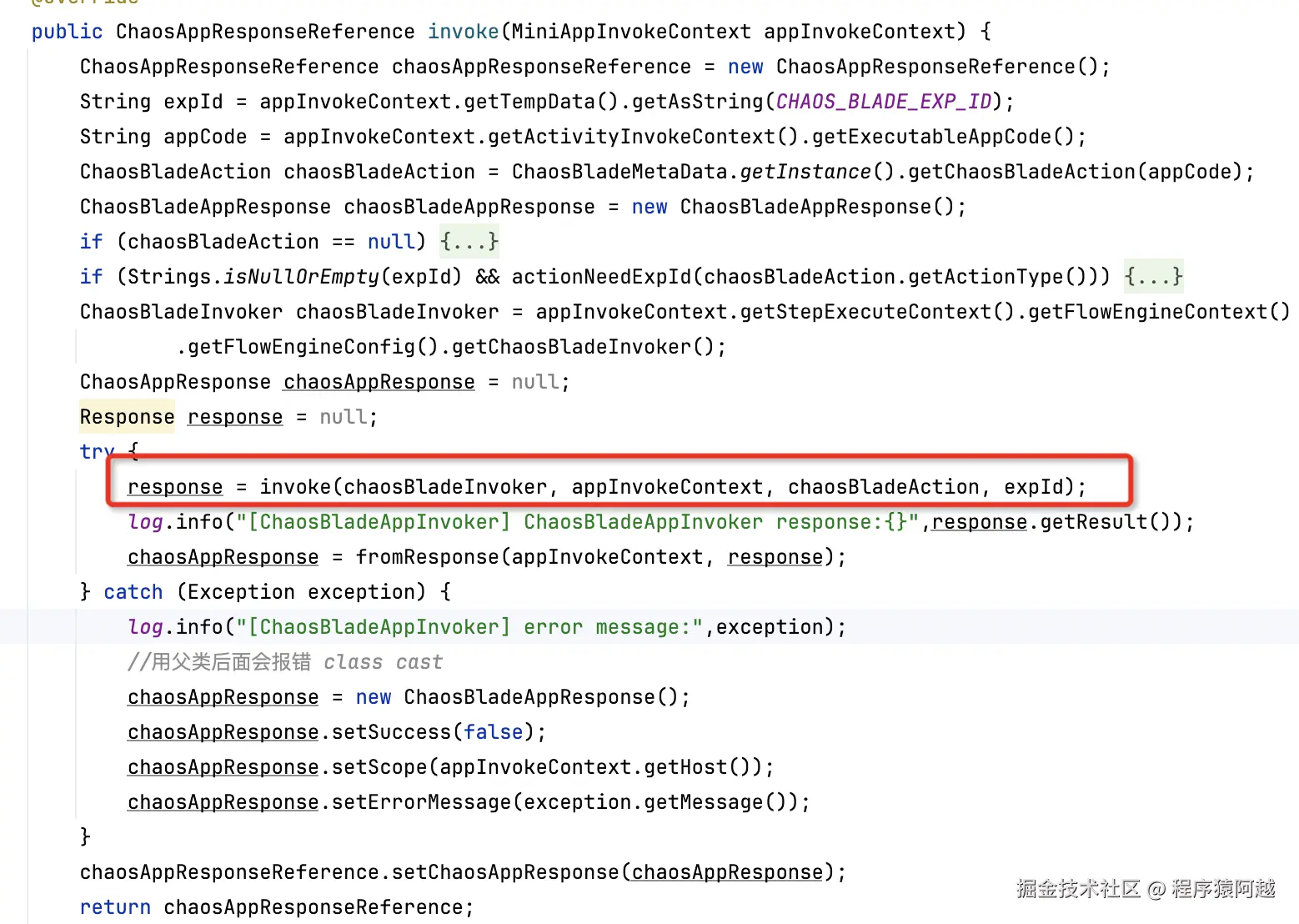

ChaosBladeAppInvoker#invoke：最终执行远程调用。

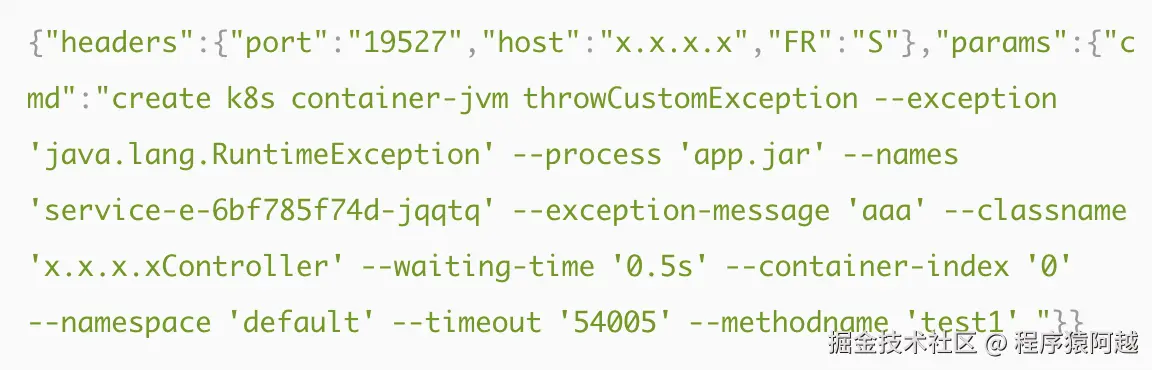

调用端点http://xxxx:19527/chaosblade，入参中cmd是blade命令参数，waiting-time是k8s场景下特有写死0.5秒，不会等待实验创建的最终结果。

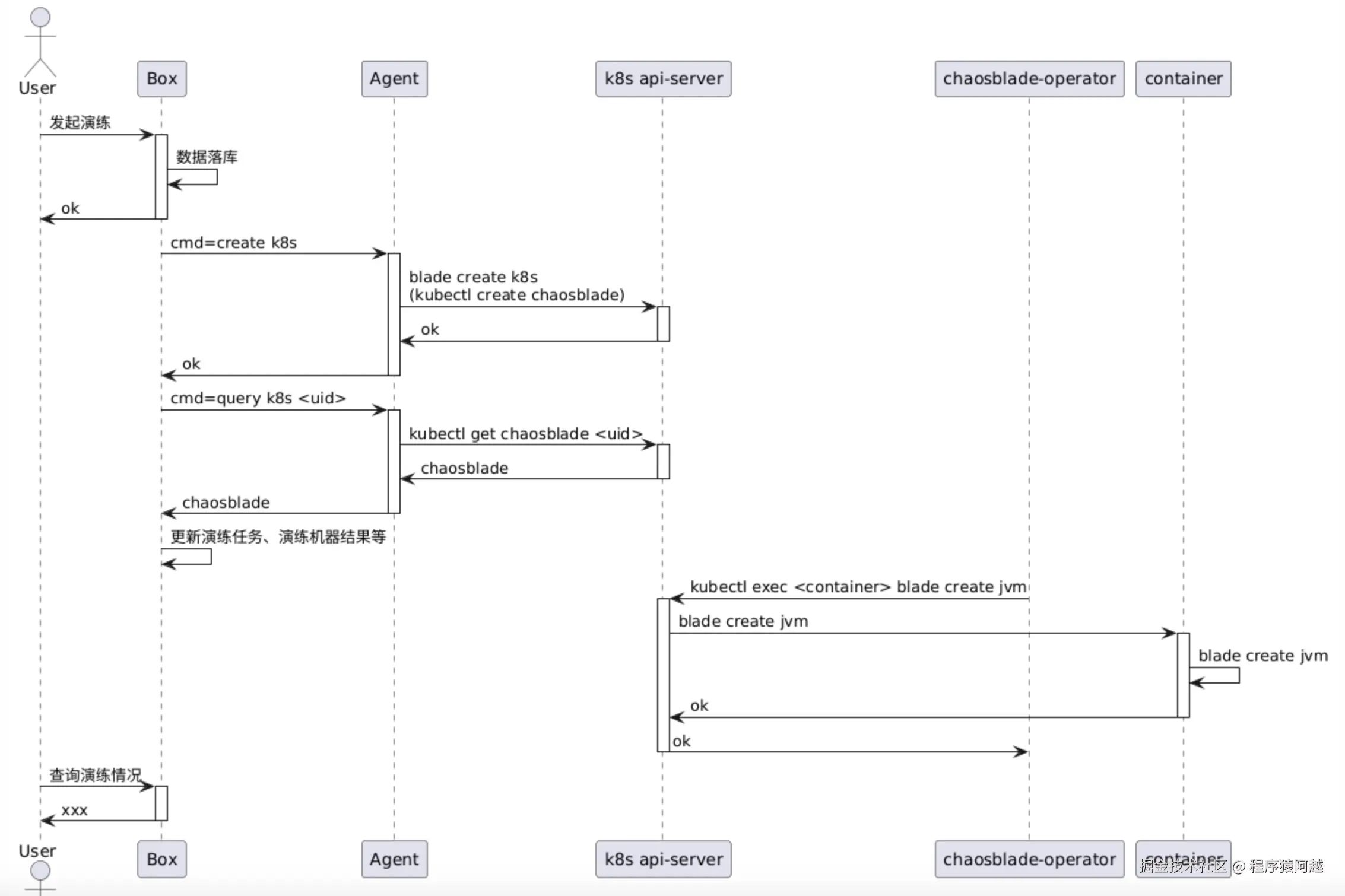

注：chaosblade-operator处理chaosblade资源是异步的，blade命令创建k8s实验会每隔1s查询chaosblade资源，最多等待waiting-time（默认20s）得到实际结果。
agent创建实验

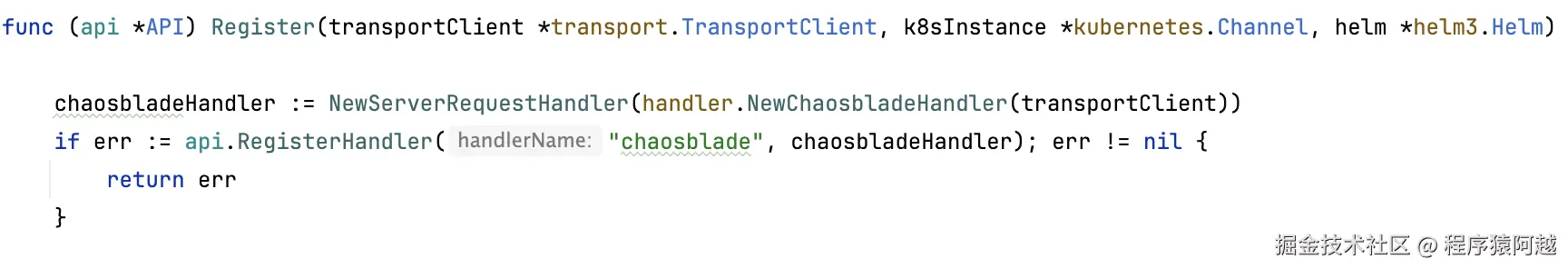

ChaosbladeHandler负责管理chaosblade实验。

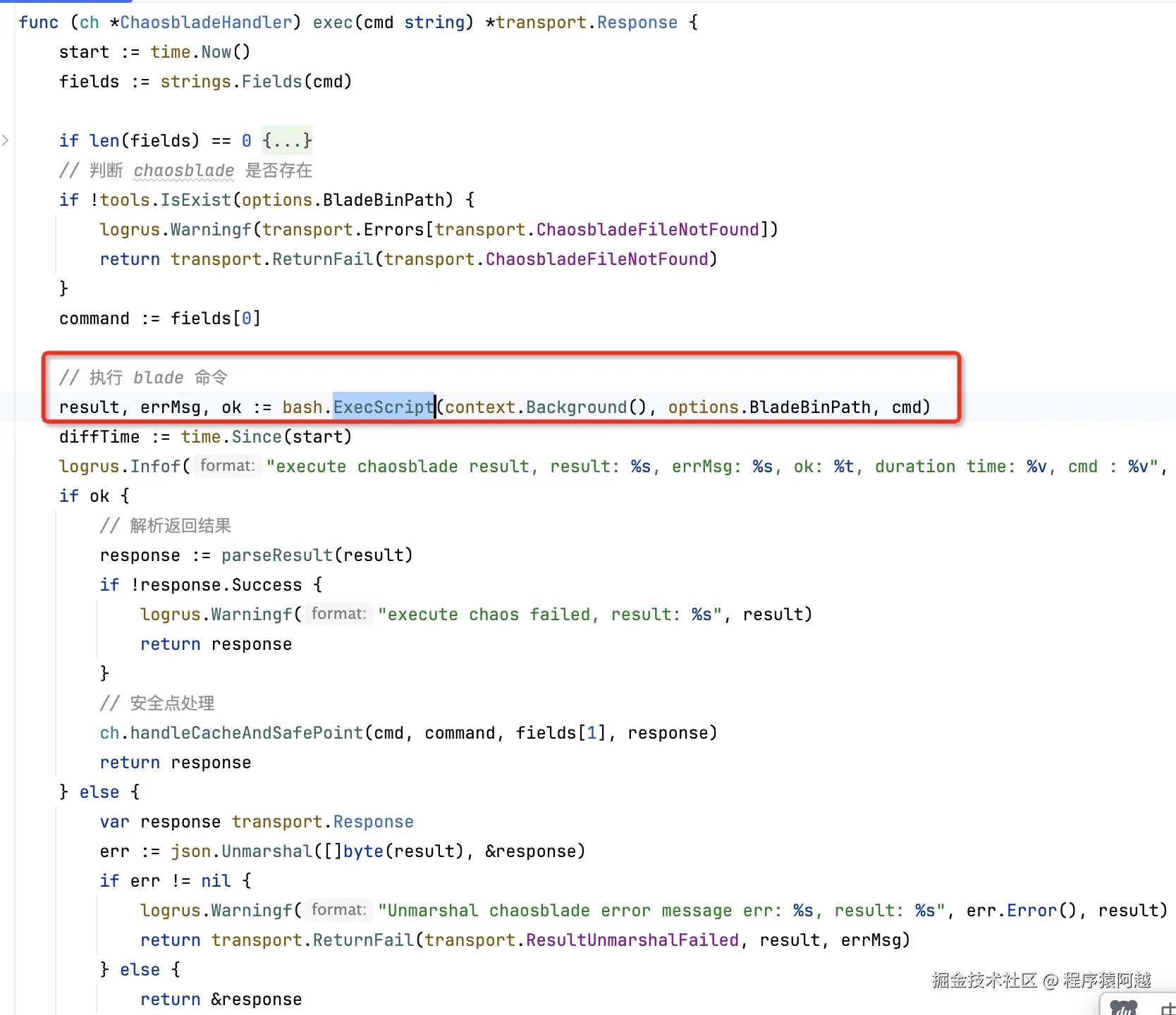

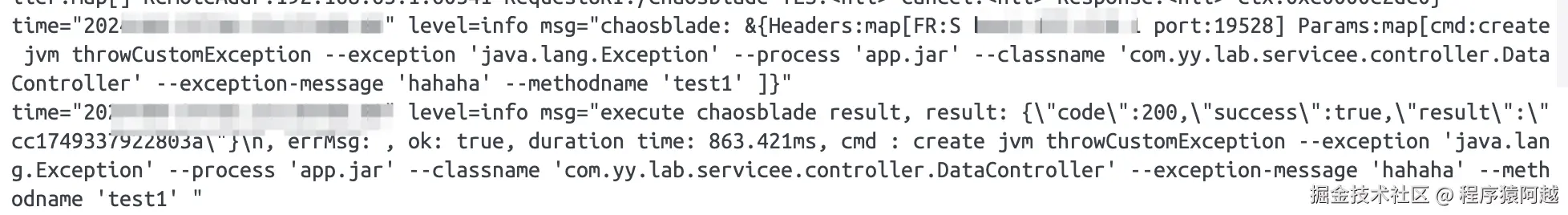

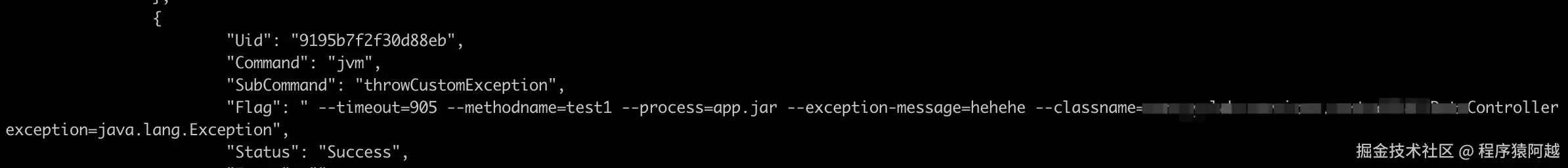

chaosblade.go:67，将box入参cmd直接透传至blade命令行，解析返回json返回至客户端。

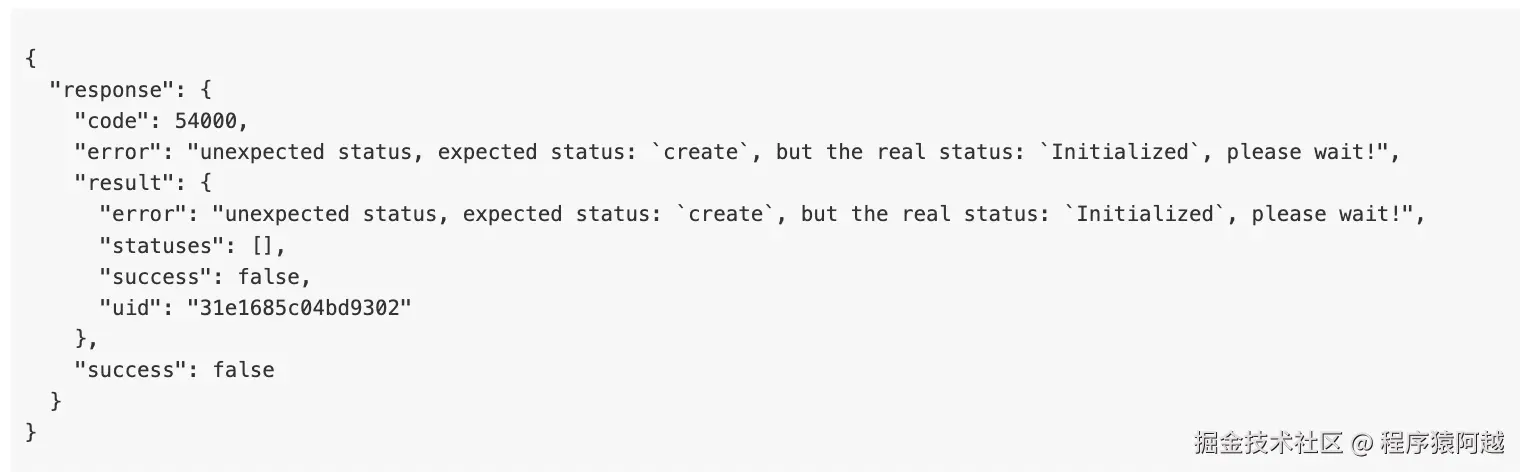

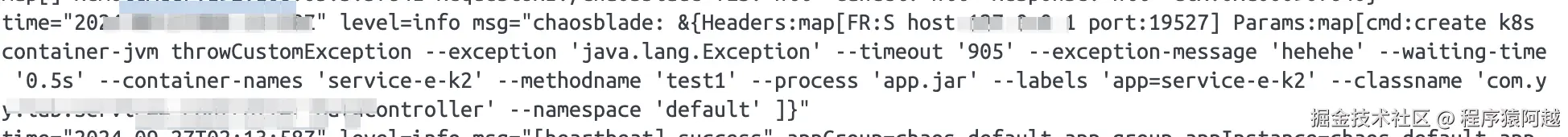

如k8s实验返回参数：
机器维度-后置拦截

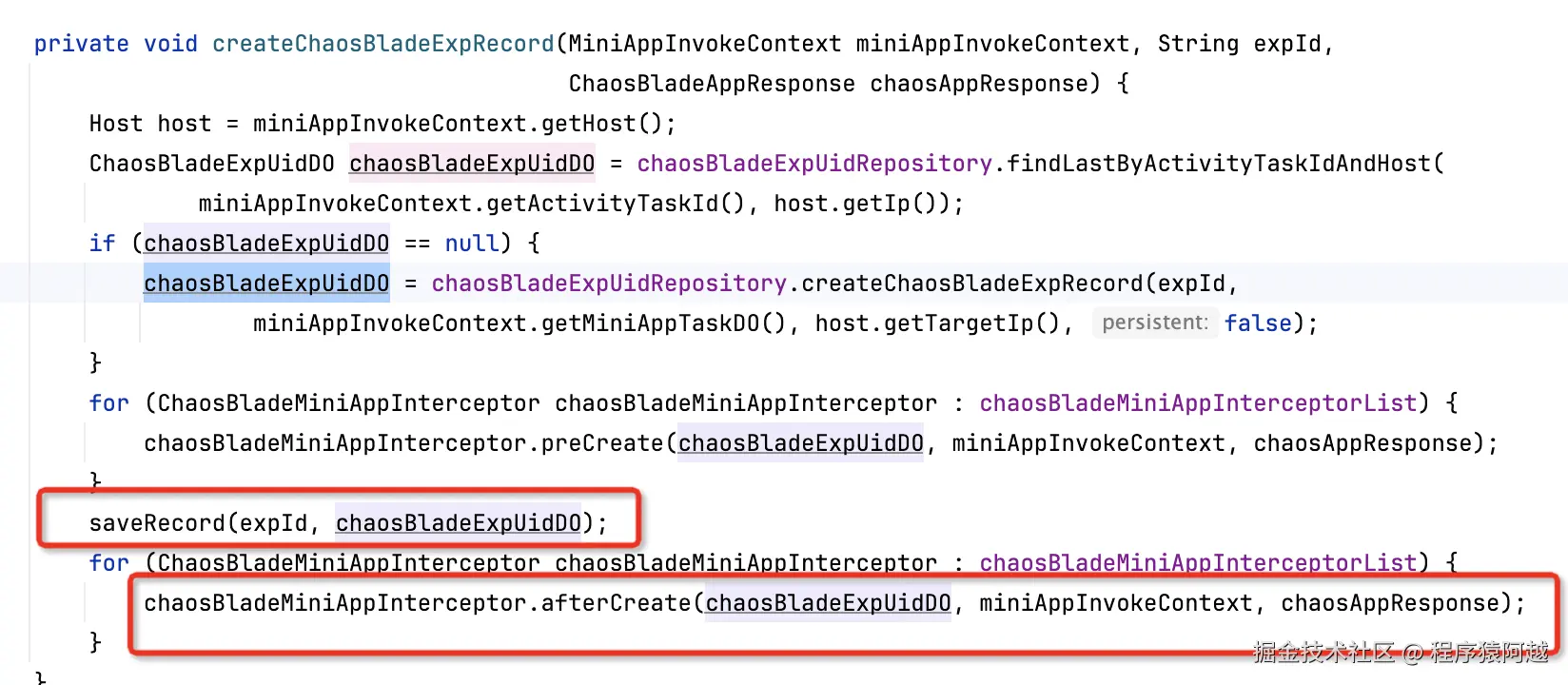

MiniAppChaosBladeInvokeInterceptor#createChaosBladeExpRecord：
Step1，saveRecord，将agent返回的实验uid持久化到t_chaos_blade_exp_uid。
Step2，afterCreate，如果是k8s探针，KubernetesChaosBladeMiniAppInterceptor调用agent根据uid反查实验状态（cmd=query k8s create uid），将内层uid（实际底层operator执行的blade实验id）更新到t_chaos_blade_exp_uid.sub_exp_uid。

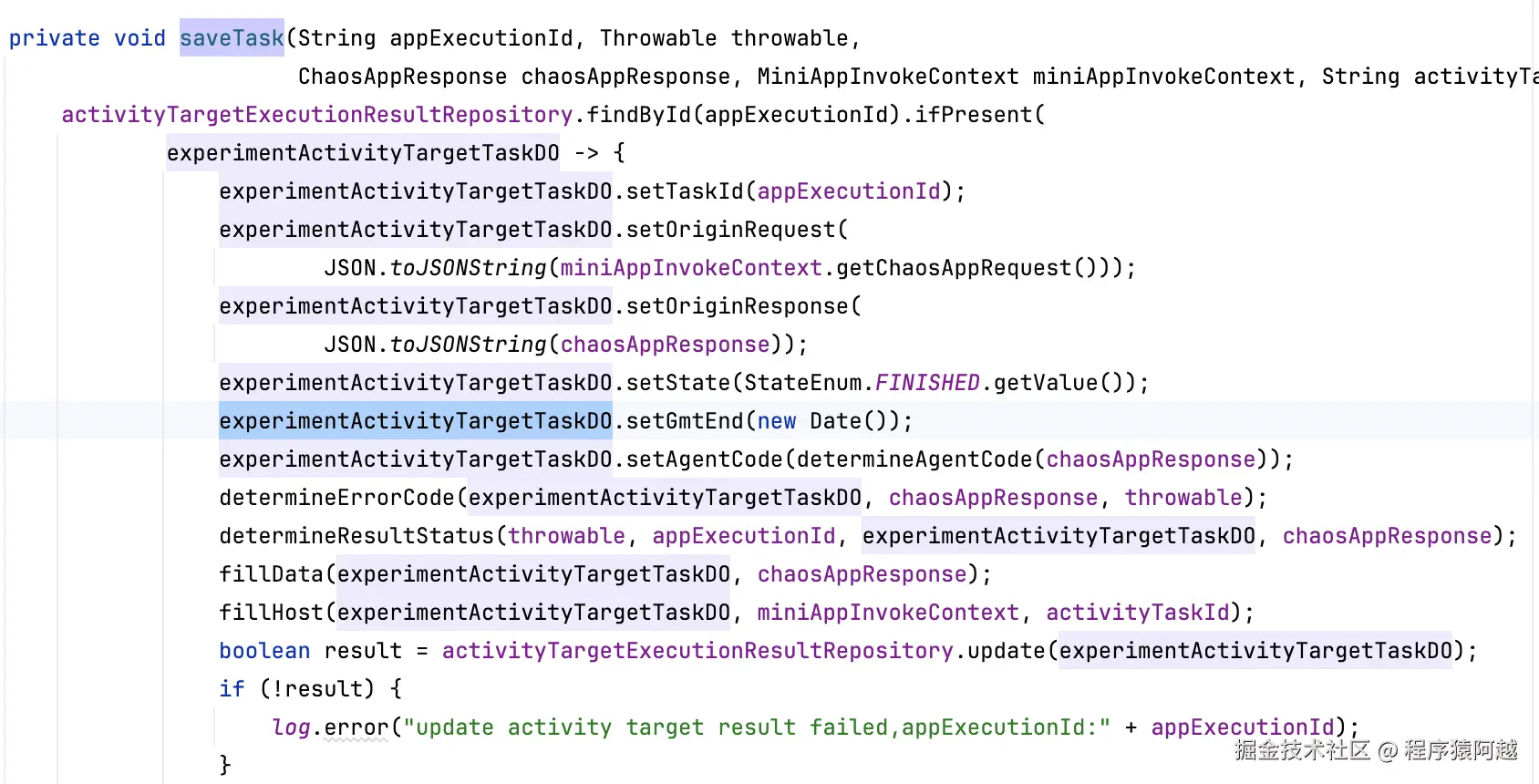

MiniAppTaskStatusChangedInvokeInterceptor#saveTask：
根据blade执行情况，更新app_execute_result执行结果，运行状态为FINISHED，结果状态根据实际调用情况决策为成功或失败。
活动任务维度-后置拦截
ActivityPauseInvokeInterceptor，如果配置after参数，允许活动执行后睡眠x毫秒。
ActivityLogInvokeInterceptor，打印活动执行结束日志，如ActivityTask=taskId,Display=true,运行结束。

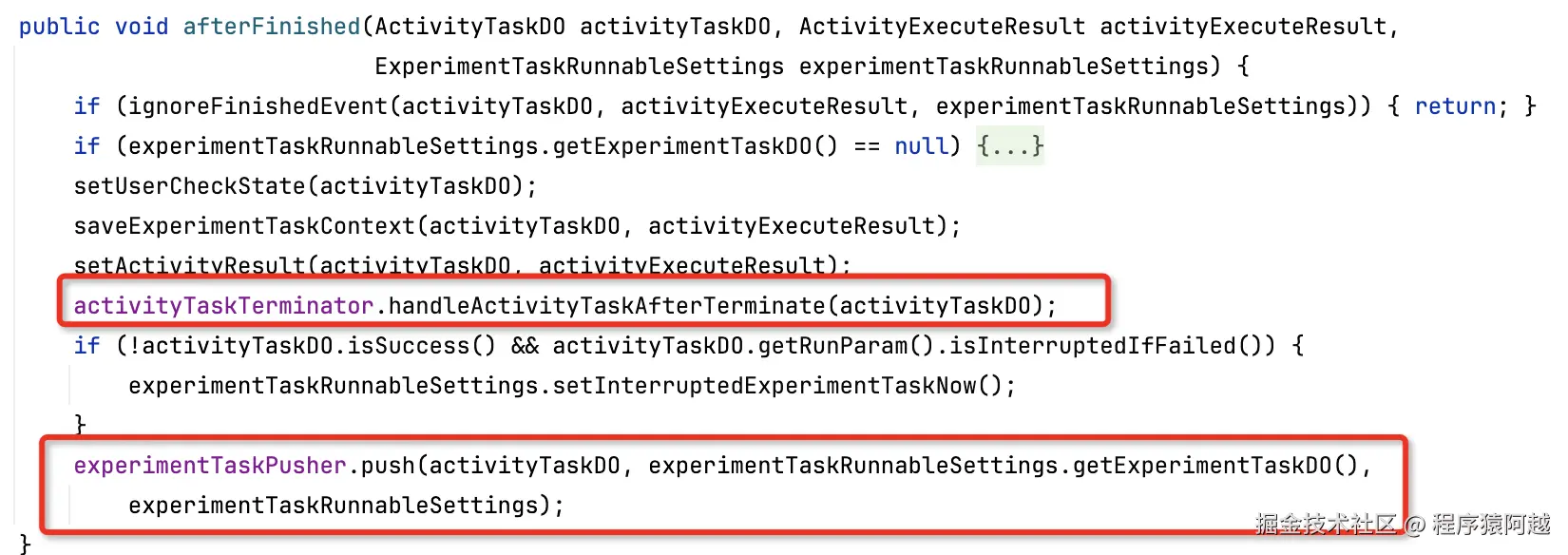

ActivityTaskStatusChangedInvokeInterceptor，推进当前活动任务状态，更新为运行状态FINISHED。结果状态可根据失败容忍度调整，默认只要一个机器失败，就直接失败。
接下来是否要推进后续任务，根据情况决定。

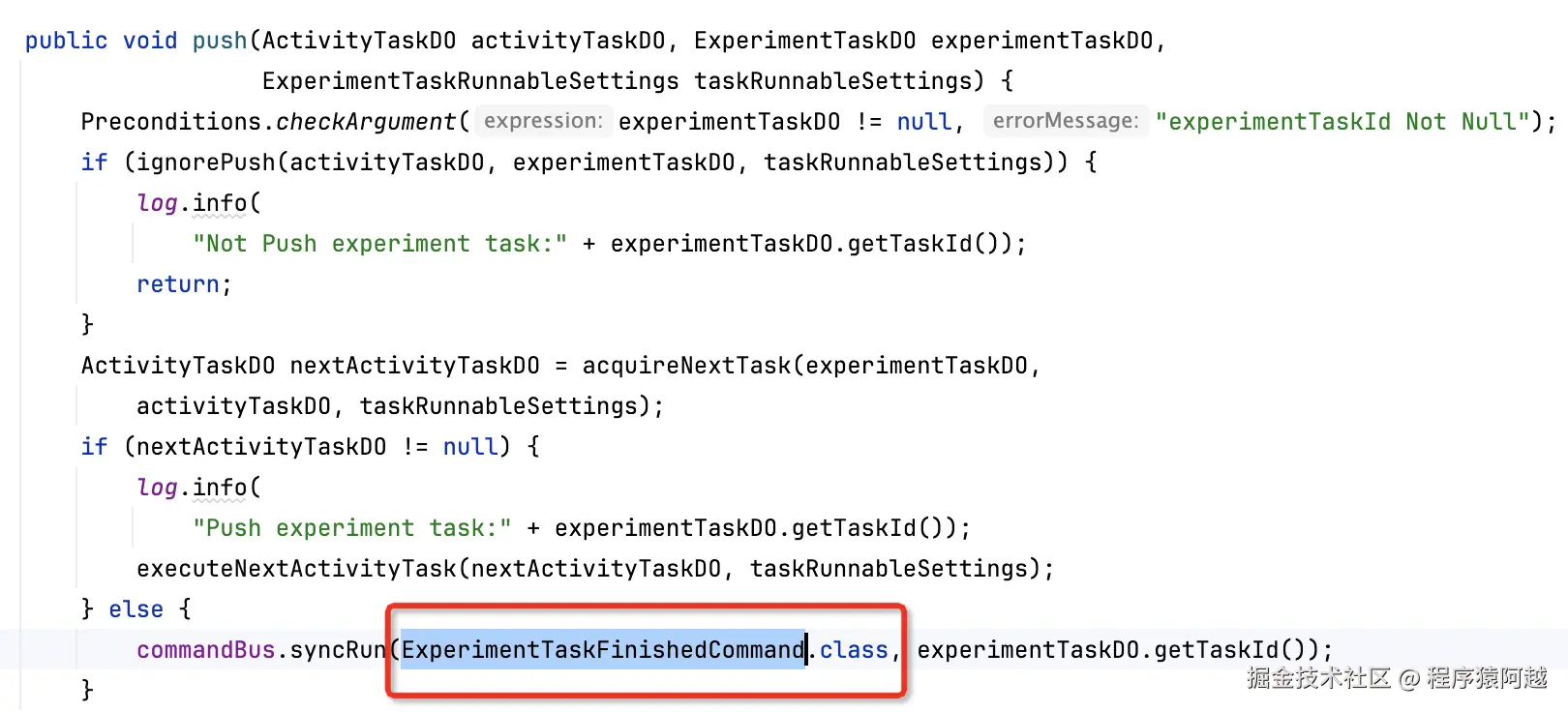

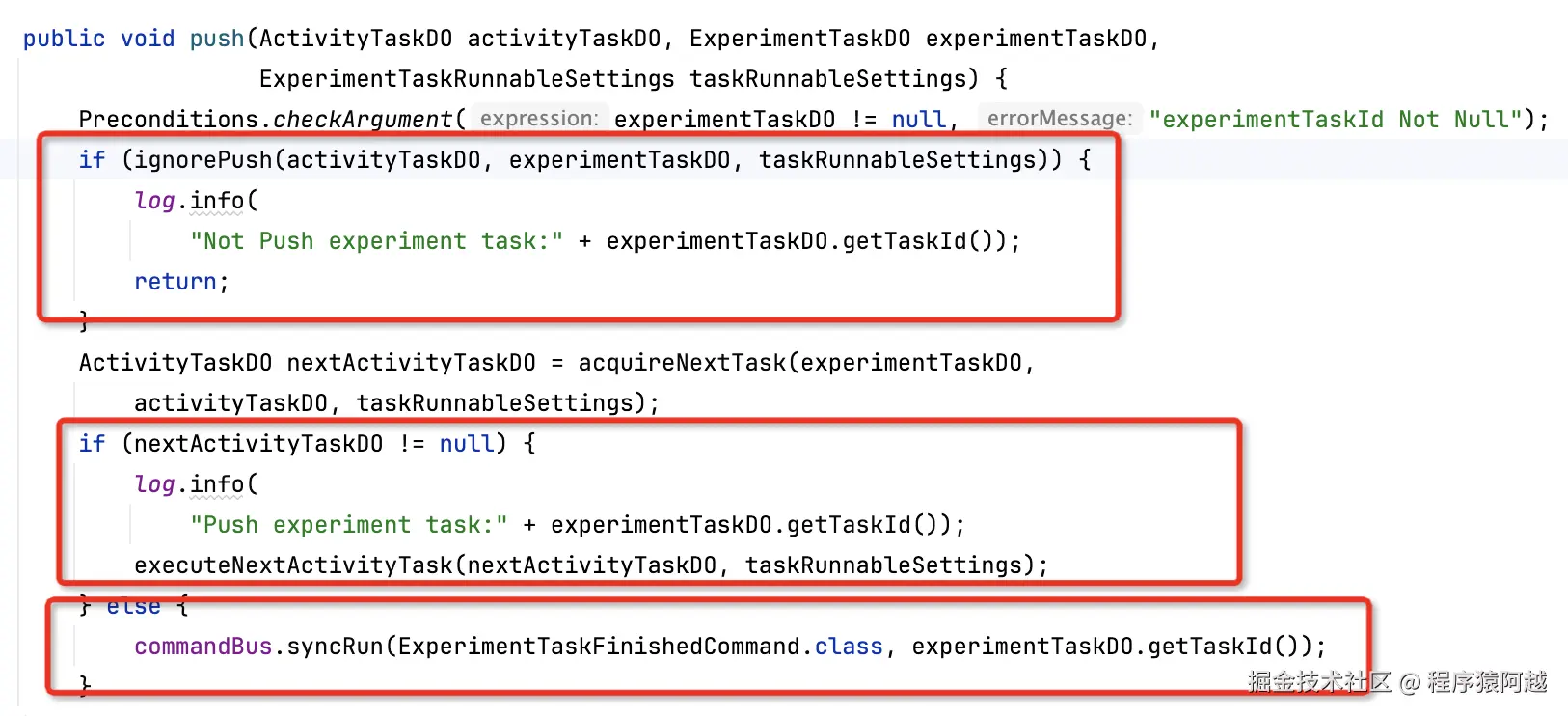

ExperimentTaskPusher#push：
case1，ignorePush，如默认演练需要用户手动推进，则这里直接结束。
case2，自动推进情况下，如果后续无任务，执行实验任务结束。

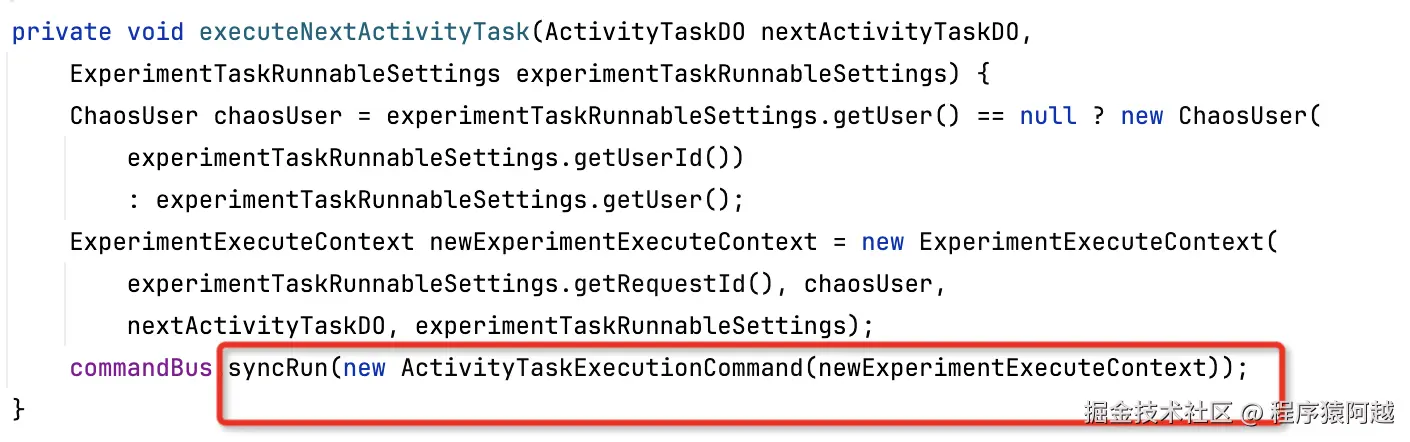

case3，自动推进情况下，如果后续还有任务，再次提交任务执行请求，不过还在当前线程同步执行。

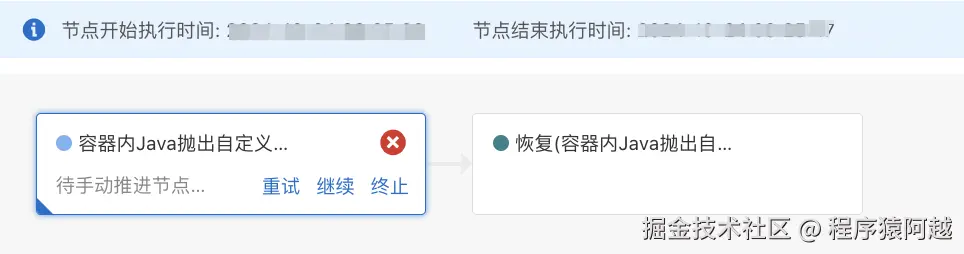

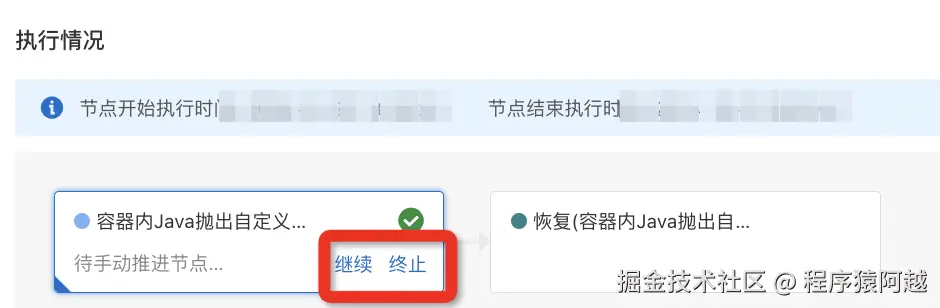

4、手动推进
重试
如果活动任务失败，允许发起重试。

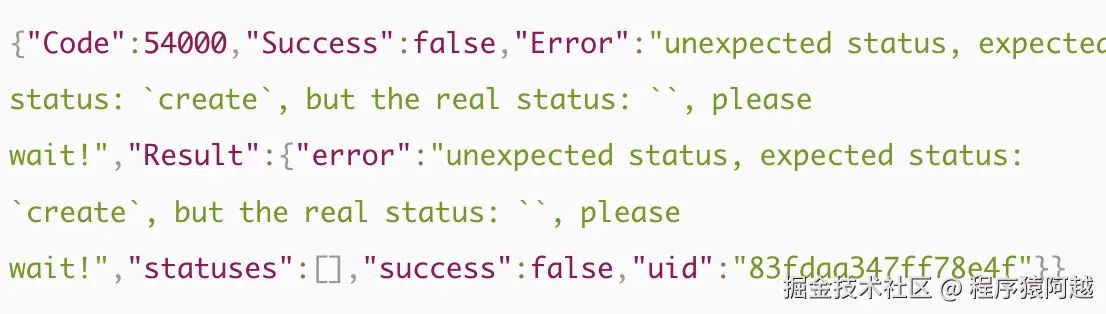

例如k8s探针情况下，chaosblade-operator异步处理chaosblade资源，首次做注入如果目标container中没有blade命令，还需要复制blade命令行工具到目标container，容易遇到unexpected status错误。（上面MiniAppChaosBladeInvokeInterceptor反查blade uid无法拿到注入成功状态）

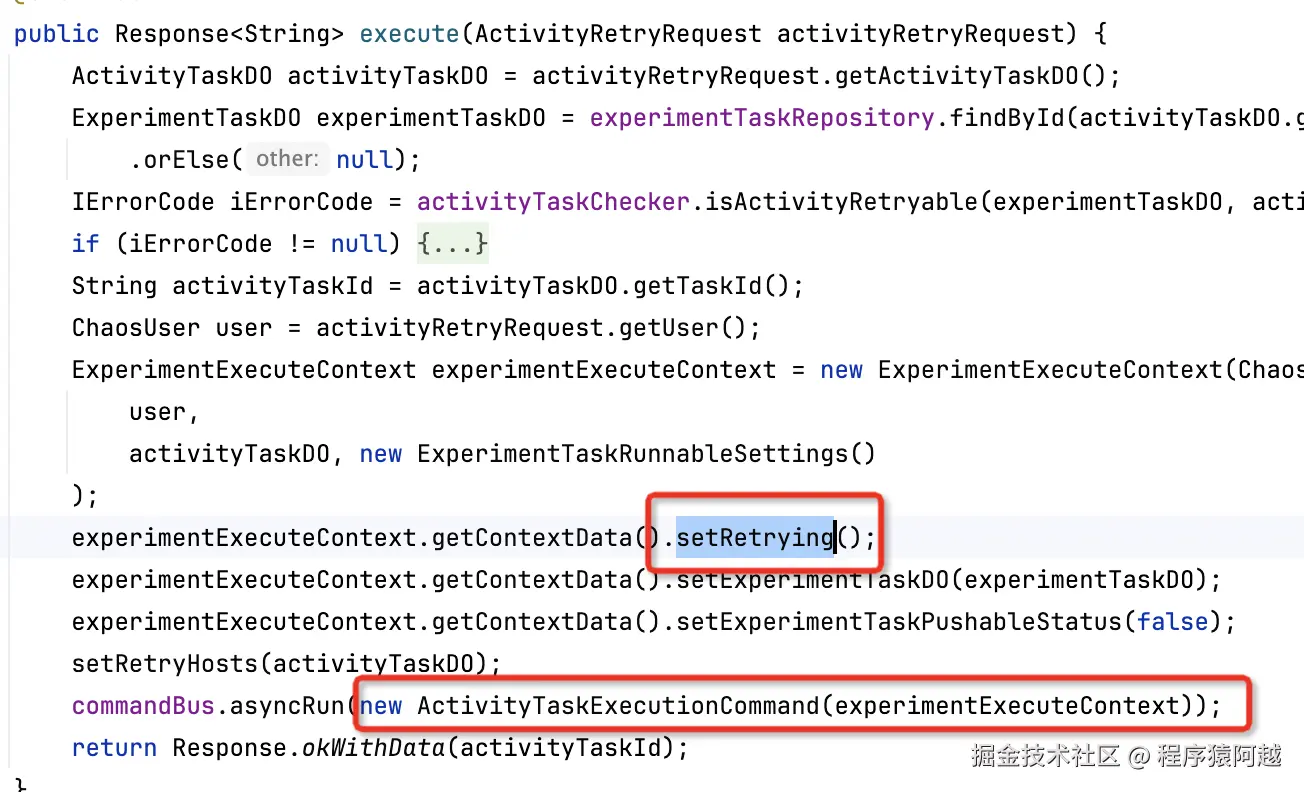

ActivityTaskRetryCommand#execute：重试会查询活动任务下需要重试的机器，设置上下文Retrying，异步执行注入。（还是ActivityTaskExecutionCommand）
ActivityTaskExecutionCommand底层还是需要执行一次新的blade实验，幂等逻辑依赖于底层blade工具。

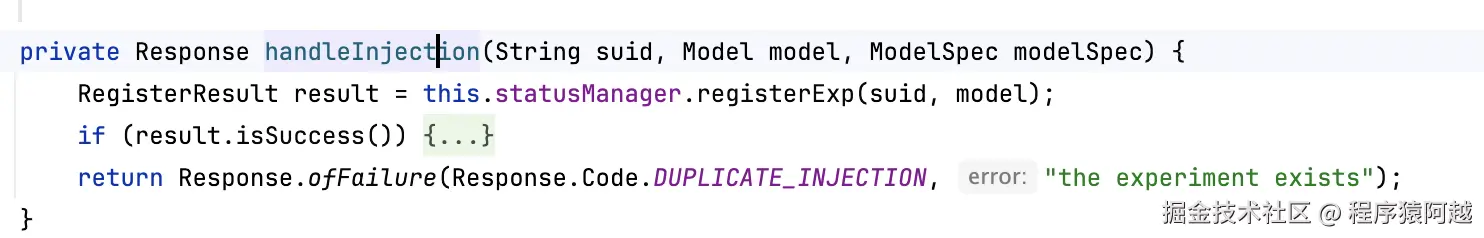

CreateHandler#handleInjection：如chaosblade-exec-jvm会判断增强点是否已经存在，如果存在则返回406。
在box侧，如果是主机探针，直接根据重试结果执行状态更新即可。
如果是k8s探针，MiniAppChaosBladeInvokeInterceptor会查询当前活动任务执行机器的最近一次blade实验id（即首次blade实验id），调用agent反查实验状态。

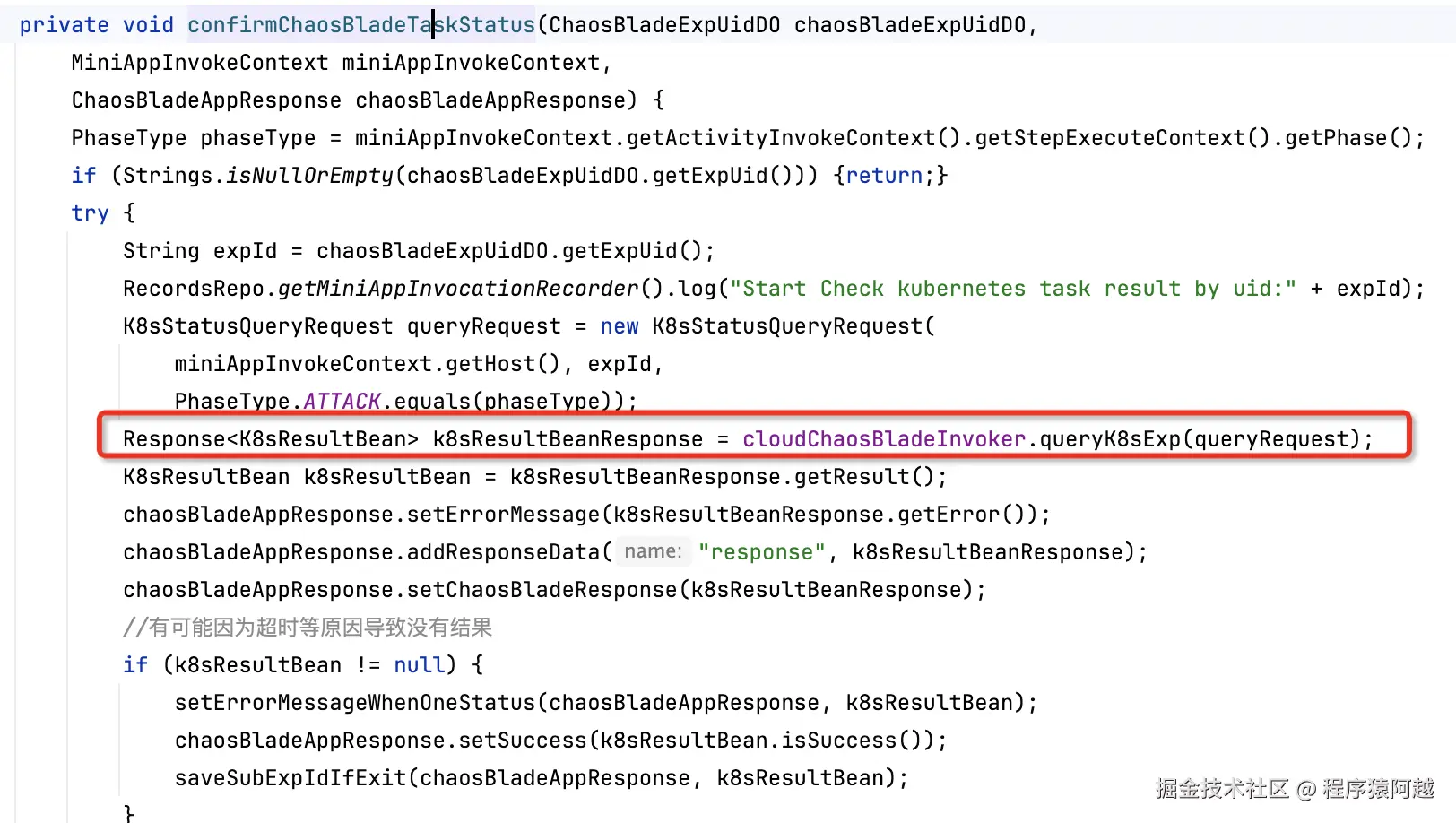

KubernetesChaosBladeMiniAppInterceptor#confirmChaosBladeTaskStatus：

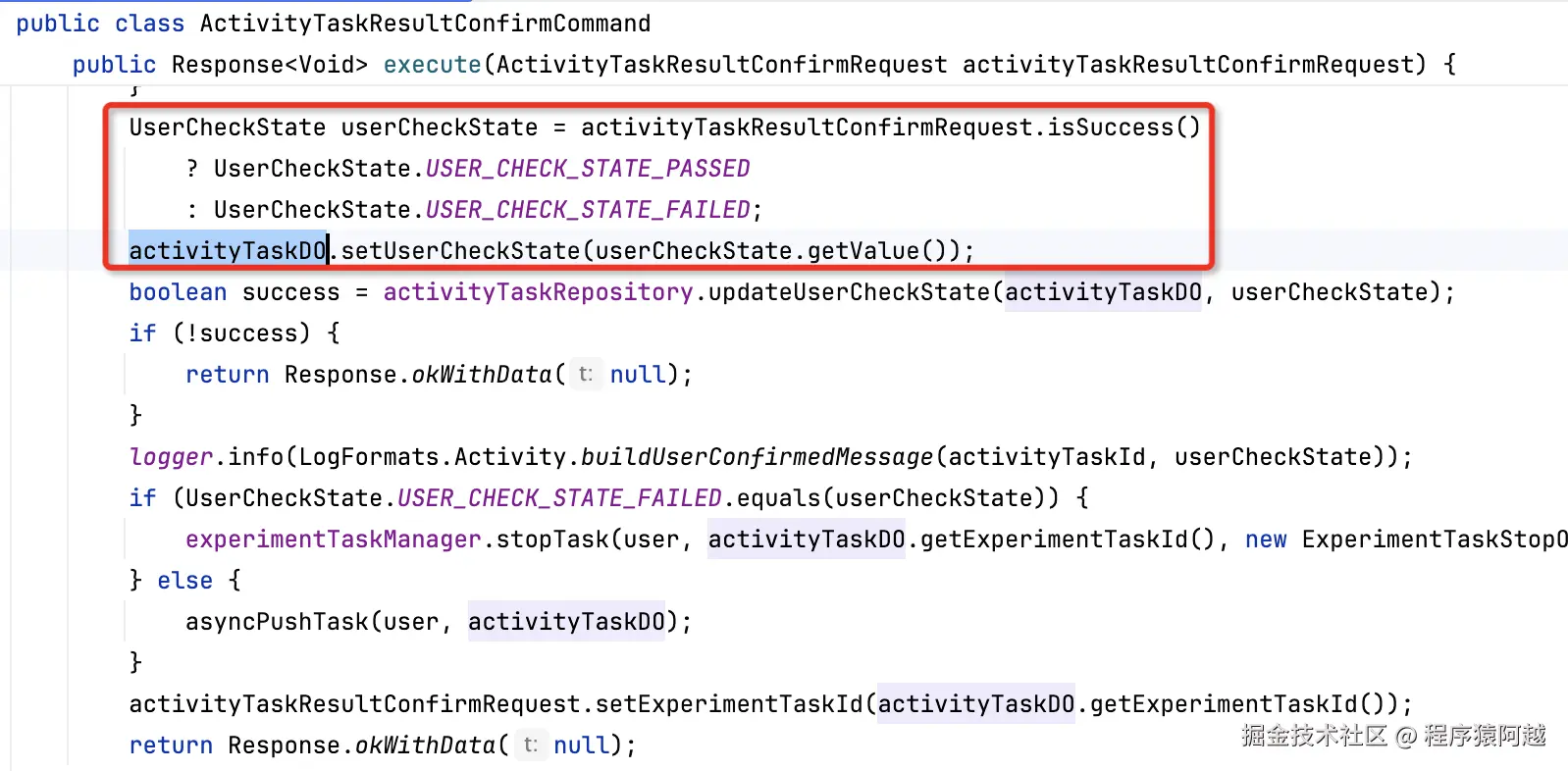

ActivityTaskResultConfirmCommand#execute：更新活动任务的用户check状态=继续或终止。
继续

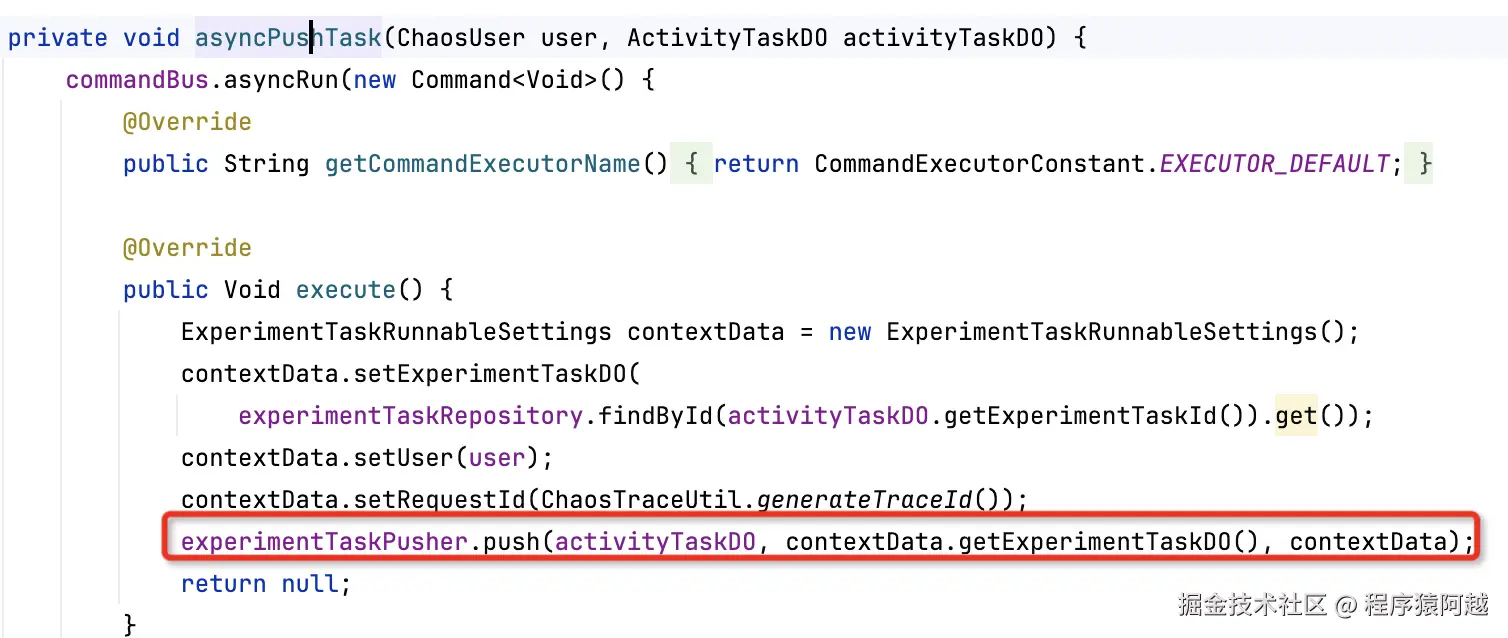

ActivityTaskResultConfirmCommand#asyncPushTask：推进task状态，底层还是找下一个task提交执行。
ExperimentTaskPusher#push：如果后续没有任务，执行实验任务结束。

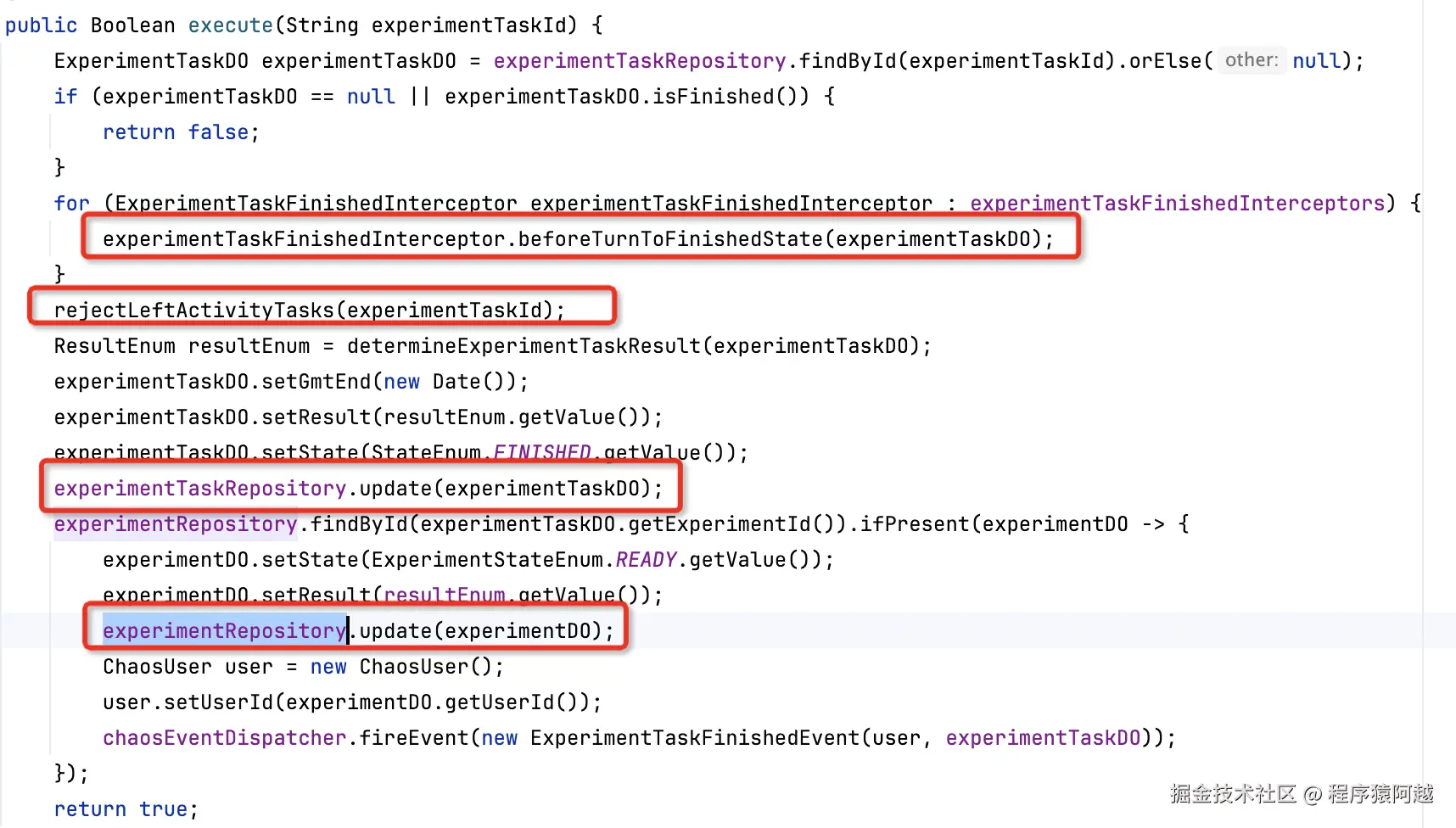

ExperimentTaskFinishedCommand#execute：实验任务结束
1）将所有剩余blade_exp_uid中未恢复的blade实验直接调用agent恢复；（为保护策略服务）
2）未运行完成的活动任务result=REJECT；
3）实验任务状态FINISHED；
4）实验状态READY；
终止

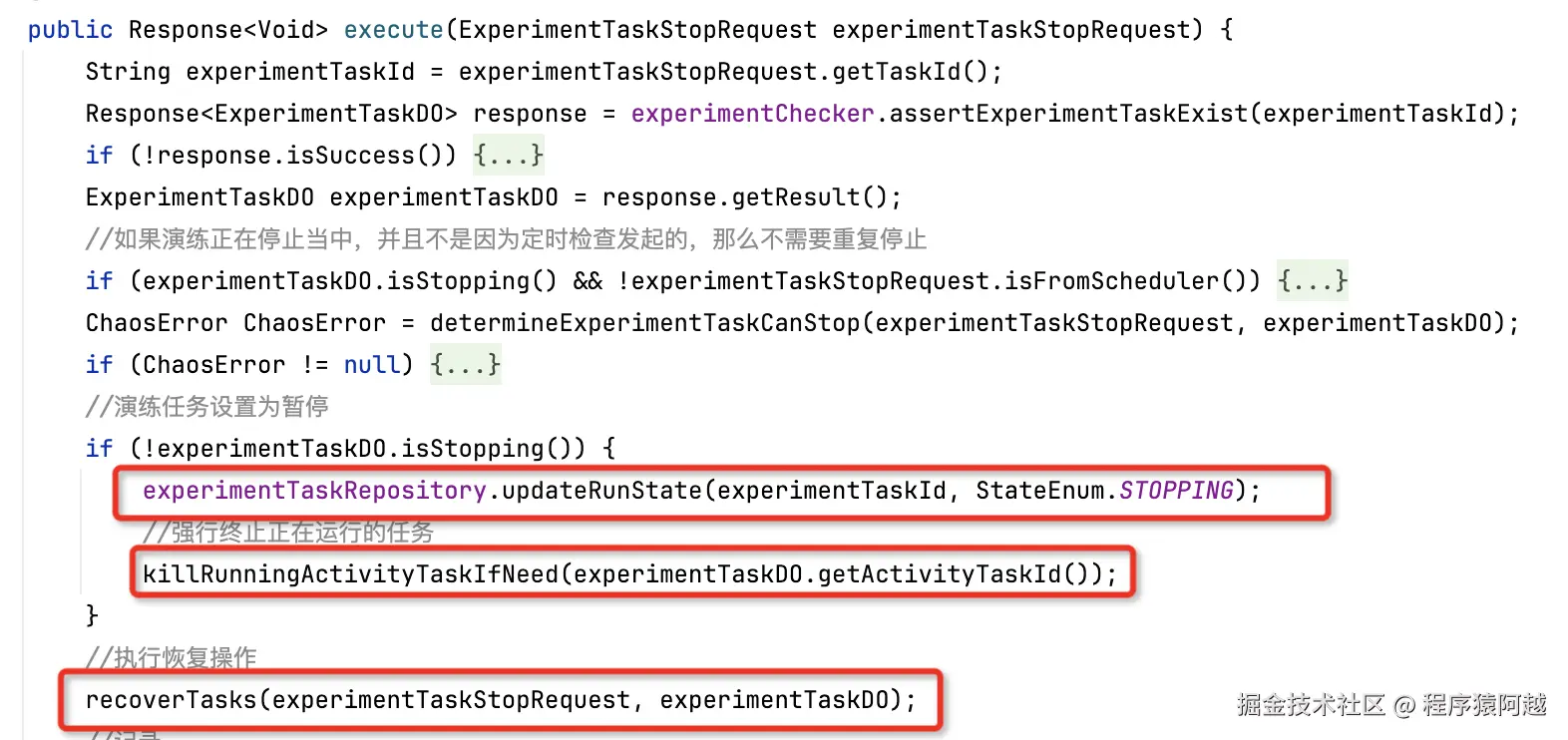

ExperimentTaskStopCommand#execute：
1）实验任务STOPPING；
2）停止线程池内正在运行的活动任务；
3）向后执行所有恢复任务；

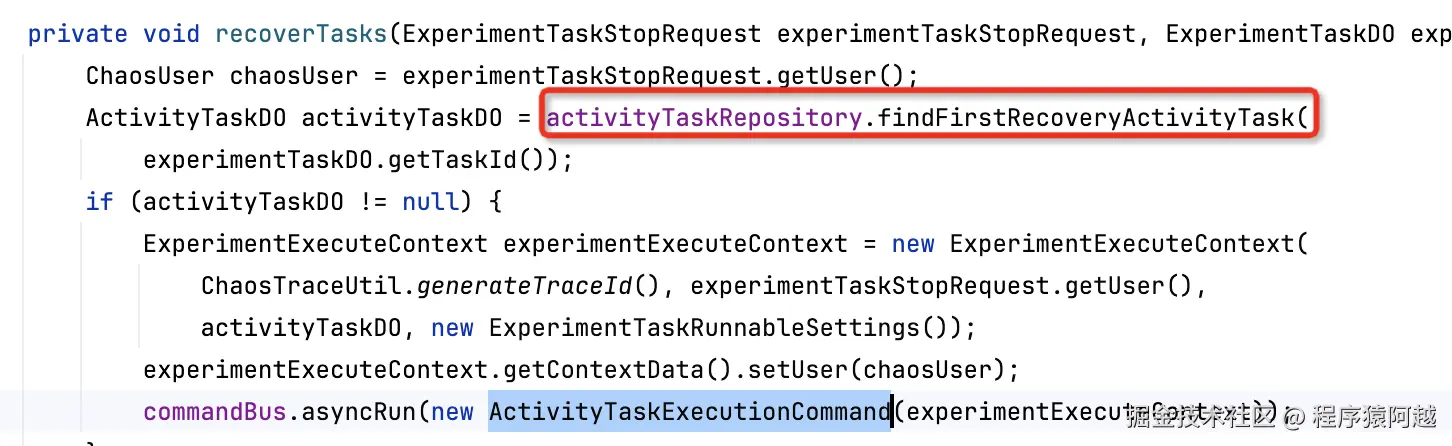

ExperimentTaskStopCommand#recoverTasks：找到第一个recover活动任务，还是提交ActivityTaskExecutionCommand异步执行。

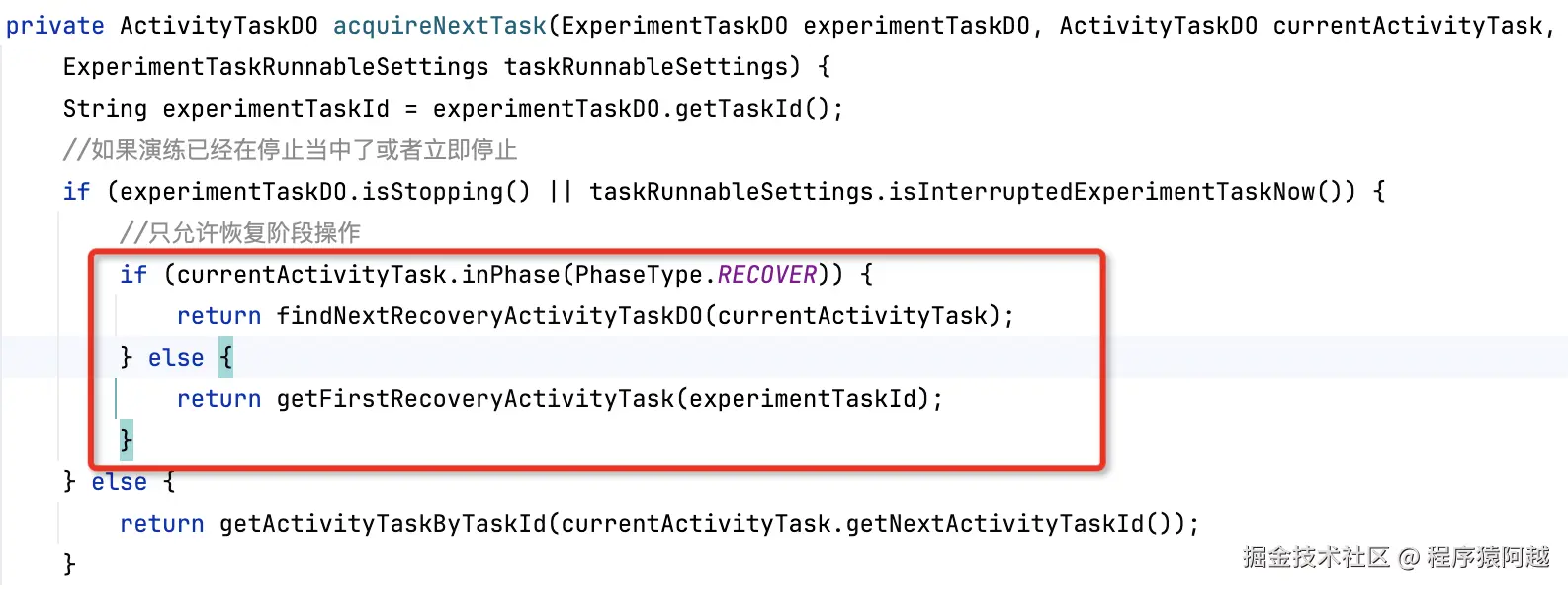

ExperimentTaskPusher#acquireNextTask：在当前recover任务执行完成后，如果实验任务在STOPPING状态，后续只会执行recover任务。
5、恢复
恢复流程和注入基本一致，都是经过多个拦截器后，调用agent。

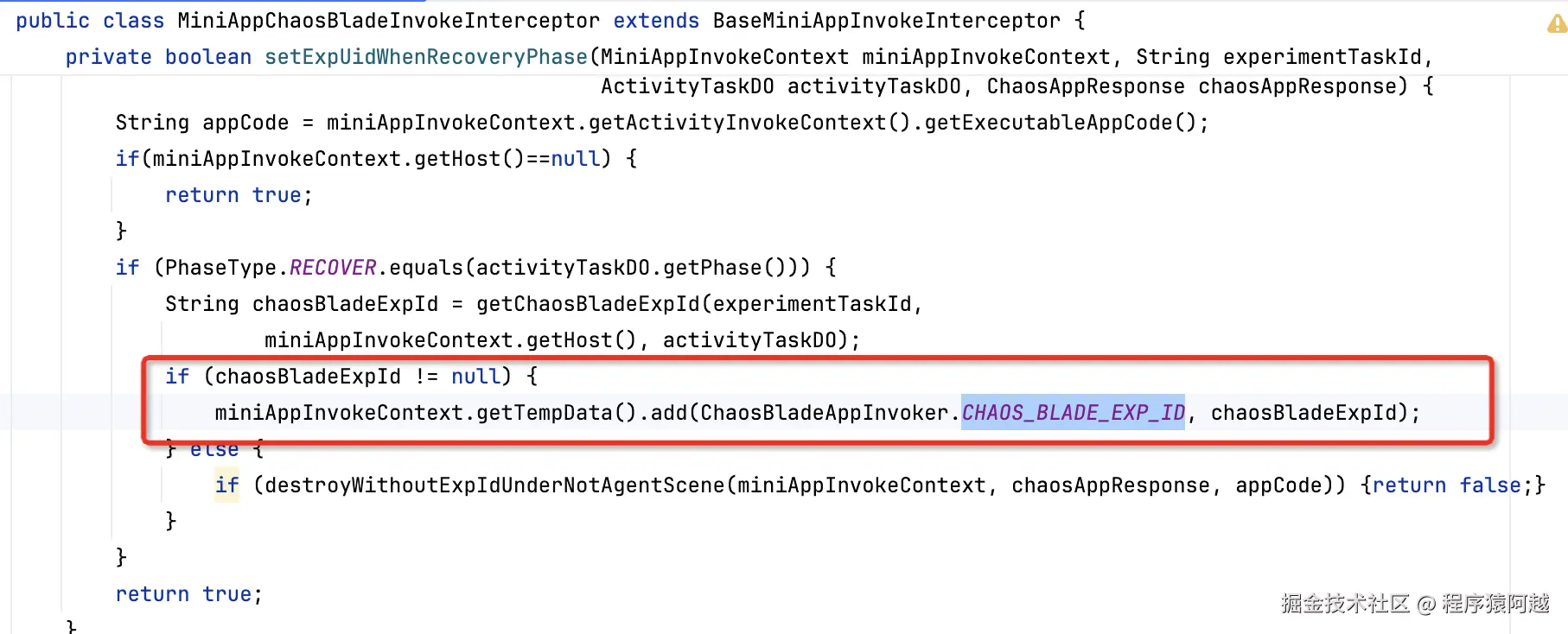

MiniAppChaosBladeInvokeInterceptor，机器维度前置拦截，根据活动任务id和机器找blade的实验id，用于后续blade命令拼接。
box调用agent销毁cmd=destroy uid，agent执行destroy。

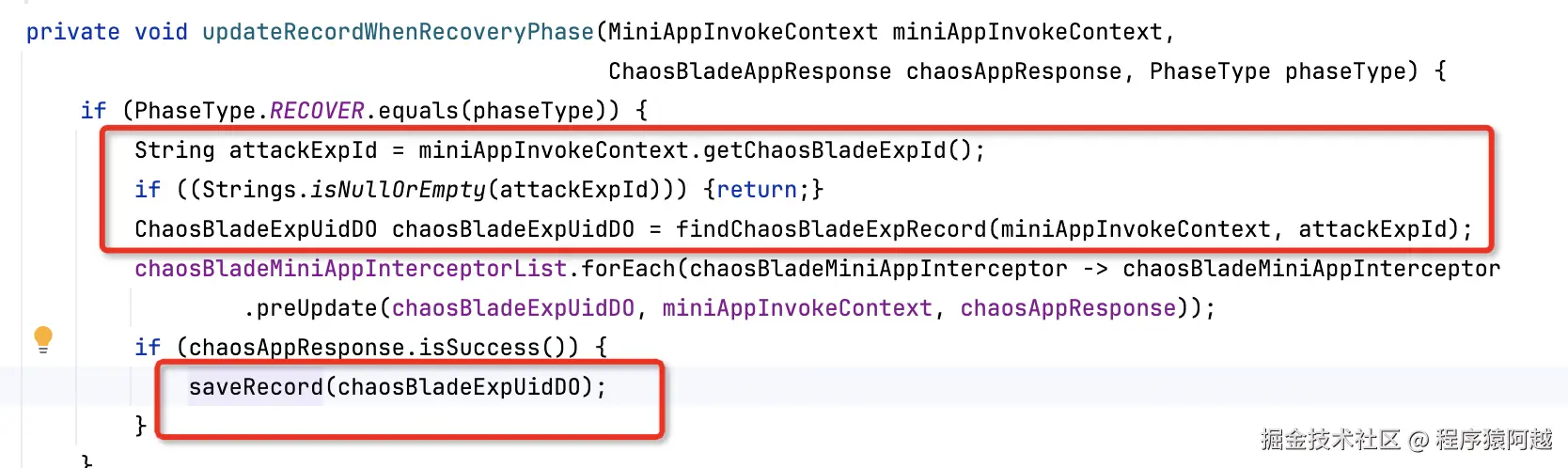

MiniAppChaosBladeInvokeInterceptor，机器维度后置拦截，blade的实验uid记录更新为expired。如果是k8s实验，这里仍然需要反查agent，query k8s destroy uid。
6、自动恢复

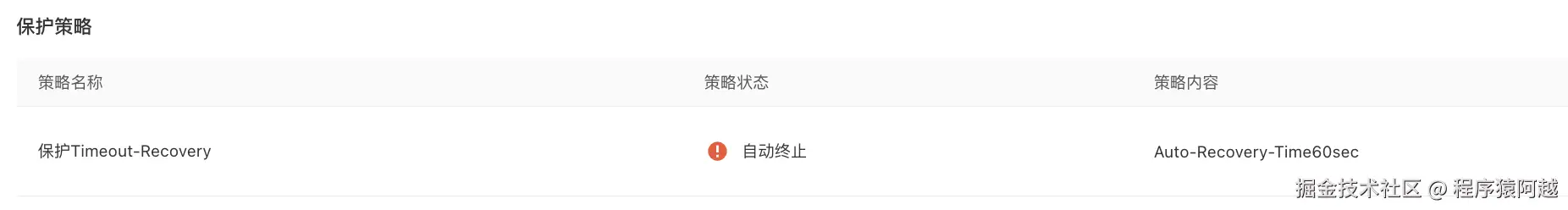

配置实验默认会设置15分钟自动恢复的保护策略，当到达时间后自动终止实验任务。

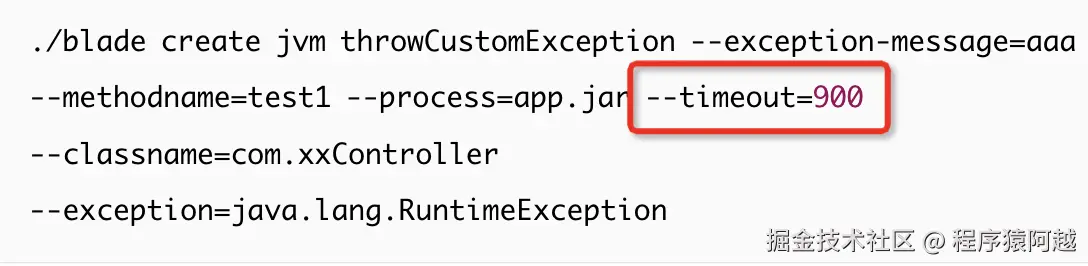

底层控制blade实验自动终止的是timeout参数（秒）。
以k8s探针为例。

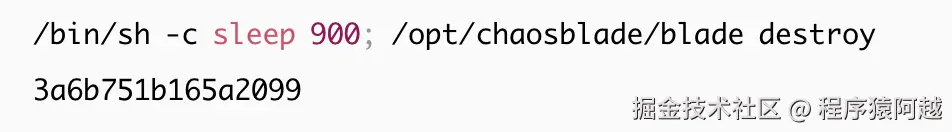

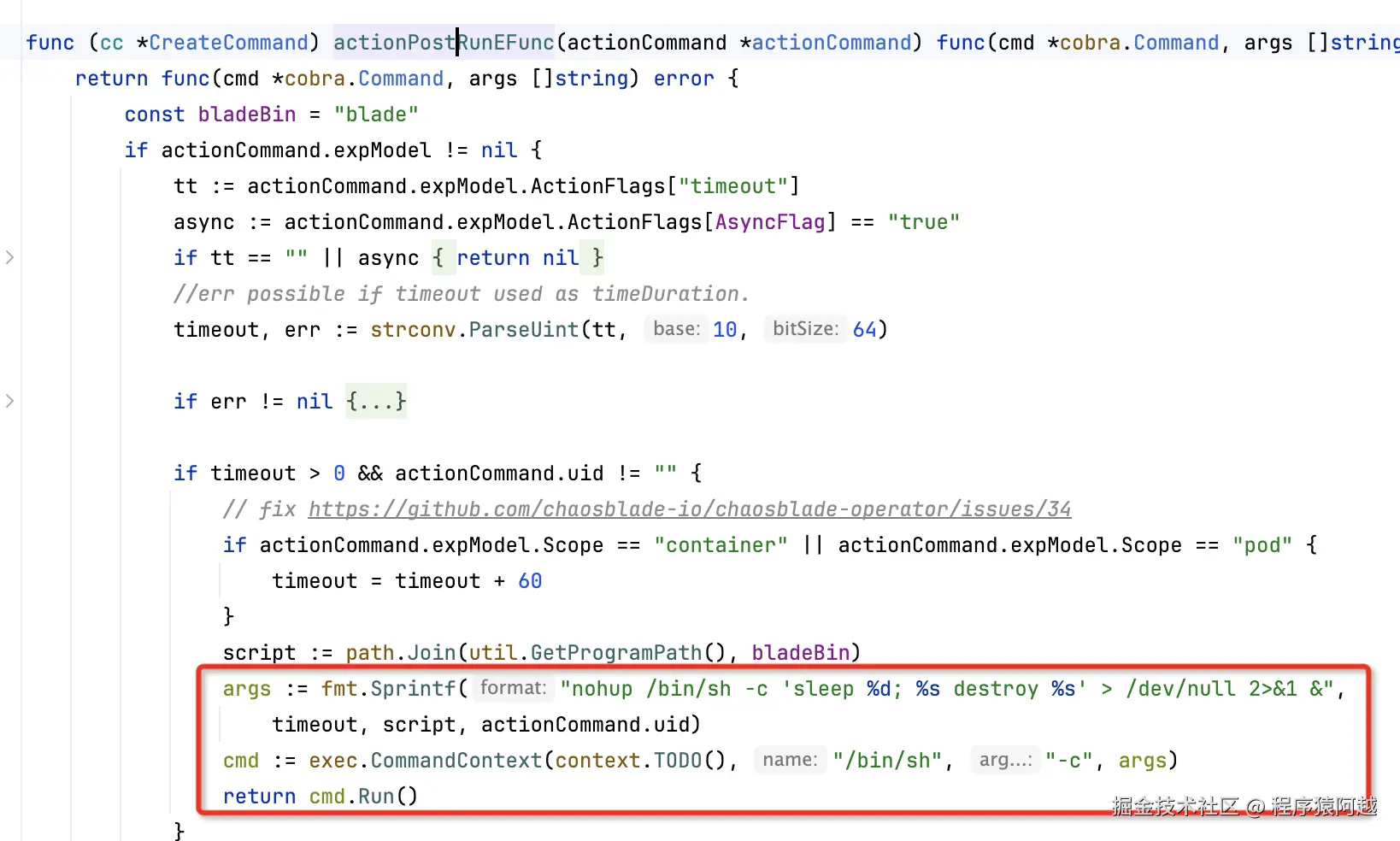

blade命令如果包含timeout参数，会后台执行shell睡眠x秒后执行destroy命令删除实验。
cli/cmd/create.go:250：blade命令后置处理。
box侧需要主动检测实验超时，通过用户页面轮询实验状态触发。
即用户不打开演练中的任务页面，虽然底层blade已经超时结束，但box侧仍然处于Running状态。

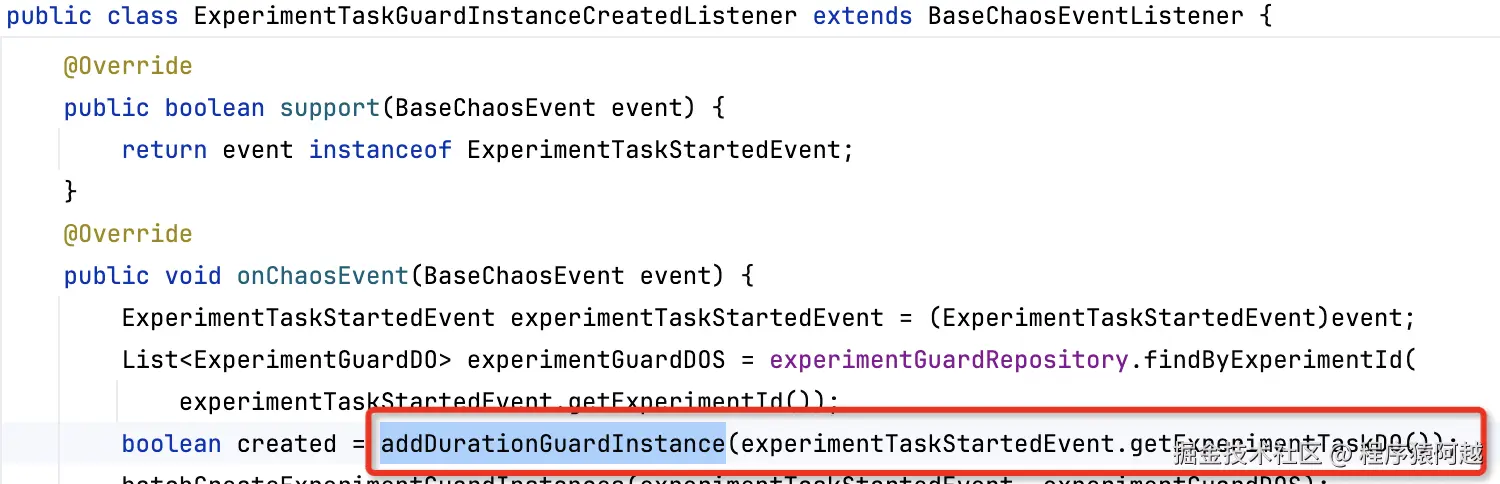

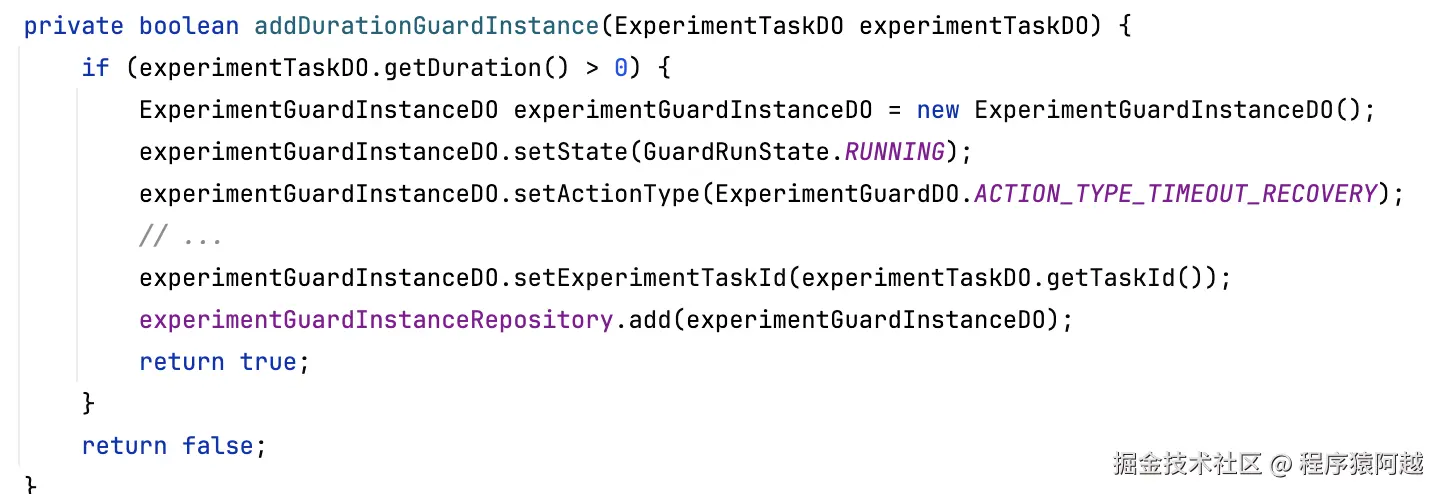

ExperimentTaskGuardInstanceCreatedListener#addDurationGuardInstance：实验任务创建完成（发起演练） 后，会创建一个实验守护实例experiment_guard_instance。

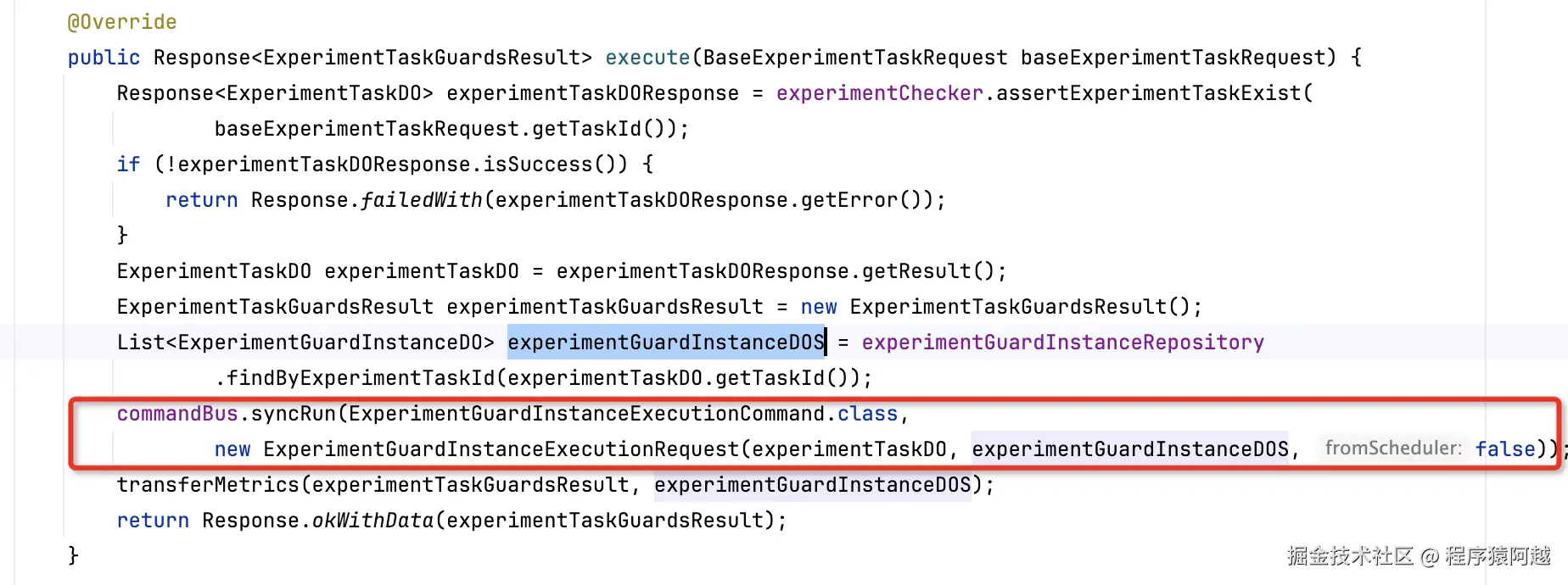

ExperimentTaskGuardInfoQueryCommand#execute：box控制台轮询演练执行情况，会触发守护实例执行。

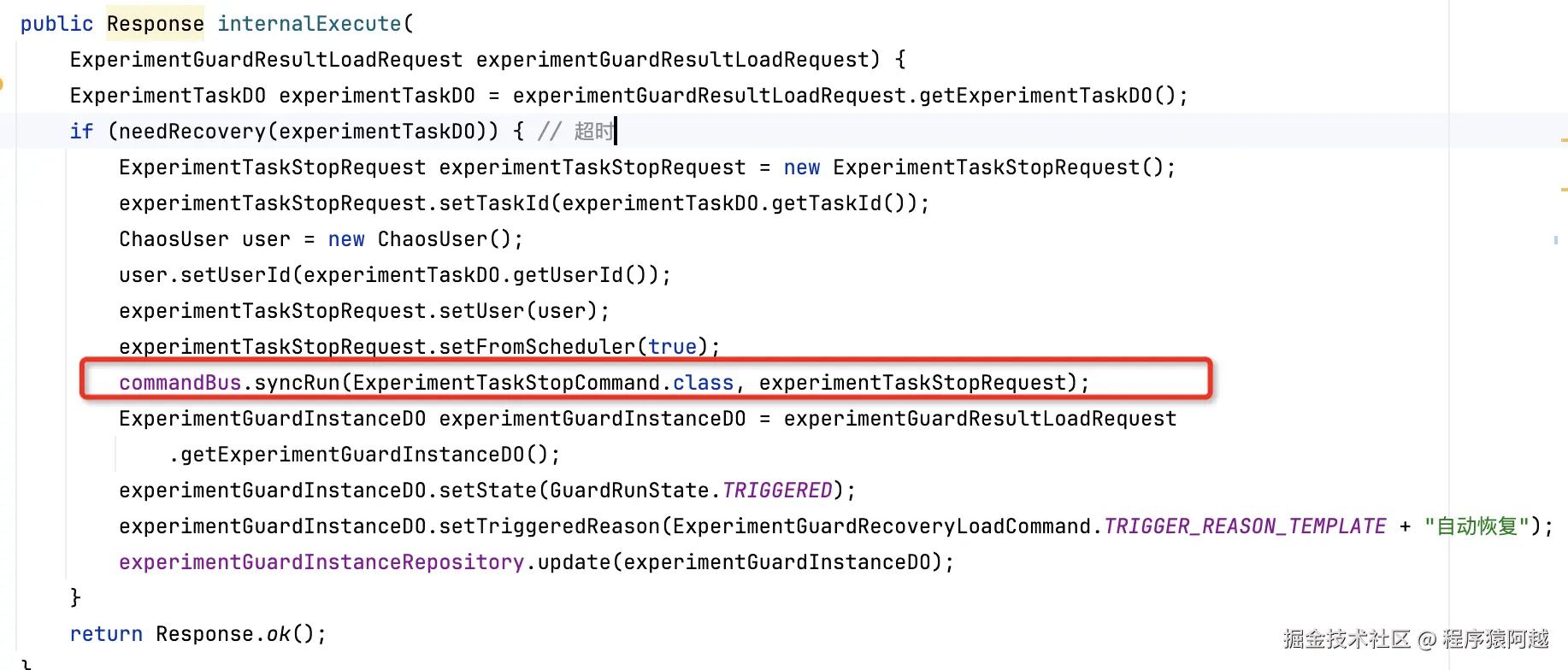

ExperimentAutoRecoveryLoadCommand#internalExecute：超时自动恢复守护实例，如果发现实验任务超时，会触发stop指令，直接终止演练任务。（见手动推进-终止）
总结
chaosblade-box通过白屏方式管理混沌实验。
在主机模式下，agent探针直接安装在目标主机中，box下发指令，agent直接在本机执行blade命令。
在k8s模式下，agent探针部署在k8s集群中，box下发指令，agent在本机执行blade create k8s命令。
用户/license/namespace
在box中，大部分数据是按照用户隔离的（除公共的演练经验），每个用户可管理多个namespace。
每个用户注册会颁发一个license，agent启动需要指定注册到哪个用户（license）的哪个namespace下。
探针注册
agent启动后向box发送一次注册请求：
1）license（ak）：启动参数指定，用于标识这是哪个box用户的agent；
2）namespace：启动参数指定，默认default，标识注册到用户的哪个namespace下；
3）ip：当前机器ip，后续box需要通过这个ip与agent通讯；（http）
4）agentMode：agent模式，如主机模式为host，k8s模式为k8s_helm；
5）clusterId/clusterName：k8s模式启动时，指定k8s集群id和name；
6）appName（appInstance）：应用名，启动参数指定，默认chaos-default-app；
7）appGroup：应用分组，启动参数指定，默认chaos-default-app-group；
8）deviceType：设备类型，agent固定值0，代表host；
9）deviceId：设备id，取自hostname；
box根据license找到用户，upsert四份数据：
1）Device设备：一个设备代表一个探针；
2）Application应用：应用包含应用组、应用、应用设备；
box处理后会返回agent两个数据：uid（用户id） 和cid（设备配置id） 。
agent将两个数据缓存下来，后续需要用到。
心跳与探活
心跳：
1）agent：每5s向box发送心跳（ /chaos/AgentHeartBeat），请求参数包含注册返回的cid（设备配置id）；
2）box：根据cid更新device和application_device上线，记录最近心跳时间；
探活：
1）box：每10s查询device中所有在线的agent，使用device的private_ip和port，调用agent的ping端点；
2）agent：直接返回即可；
3）box：如果ping失败，更新设备下线；
要确认双边通讯正常：
1）box侧，观测到agent探针（device）上线；
2）agent侧，观测到日志Receive server ping request；
pod上报
对于k8s探针，需要上报pod注册成为Application应用，才能发起应用级别演练。
如果用官方helm chart安装agent，会在agent启动参数中设置kubernetes.pod.report=true，开启pod上报。
agent每10s上报集群中的pod（所有） ，调用box的 /chaos/k8sPod端点。
box根据pod的label获取应用和应用组：
应用label：chaos/app-instance>app-group-name>app.kubernetes.io/name>k8s-app>app；
应用组label：chaos/app-group>应用名-group。
无法拿到pod的label中的应用名，则不会注册为一个应用。
注册应用就是upsert application的三份数据，同探针注册。
创建演练
用户根据场景选择执行方法。
类目数据通过spring.datasource.data指定dml脚本启动时刷入。
方法数据通过chaosblade.spec-cloud.yaml指定，程序启动阶段通过代码upsert写入db。
每个方法有n个参数，如process代表进程名。
创建演练生成4份数据：
演练（experiment） ：包含全局配置（执行模式/超时时间等）和当前状态，一个演练包含多个分组。
演练分组（experiment_mini_flow_group） ：每个演练可以分为n组，每组定义不同的演练机器（hosts）和演练流程。
演练流程（experiment_mini_flow） ：一个分组下有n个流程，流程按照顺序编排，每个流程对应一个演练活动。
演练活动（experiment_activity） ：每个活动对应一个方法（function）的运行模板，包含运行时的参数，如process=app.jar。
发起演练
演练任务（experiment_task） ：针对一个演练，可以创建多次演练任务。
活动任务（activity_task） ：一个演练任务下会有多个活动任务，活动任务是一个运行时的演练活动（experiment_activity） ，包含注入和恢复阶段，活动任务按顺序串联。
执行结果（app_execute_result） ：每个活动任务会对应一组应用设备，比如jvm自定义异常需要注入n个pod，活动任务+应用设备维度对应一个执行结果，里面包含调用agent的详细情况。
守护实例（experiment_guard_instance） ：一个演练任务对应多个守护实例，最主要的守护实例是自动恢复，15分钟后演练任务自动终止。
blade实验id（blade_exp_id） ：持久化agent返回的blade实验id。
演练任务反馈（experiment_task_feedback） ：每个演练任务结束，填写反馈。
当用户发起演练后，自动执行第一个活动任务。
活动任务完成，默认需要需要用户手动确认（可配置自动执行）。
用户可选择继续or终止or重试：
1）如果终止，则向后执行所有恢复节点；
2）如果继续，则向后推进；
3）如果重试，则重新执行当前活动任务，幂等需要blade工具自己支持；
每个活动任务下的应用是并行执行的，对于每个应用：
1）box：调用agent的chaosblade端点传入cmd命令，如create jvm；
2）agent：拼接blade执行/opt/chaosblade/blade create jvm，返回json结果；
3）box：接收结果，如果是注入则记录blade_exp_id，后续恢复需要用到，如果是恢复则更新blade_exp_id失效；对于k8s探针，还需要反查agent，传入cmd如blade query k8s uid；
演练任务默认15分钟自动恢复：
1）在创建实验时，box按照用户配置的自动恢复时间，拼接cmd携带timeout参数，blade会后台运行sleep && blade destroy ，超时后blade会自己销毁实验；
2）box侧，如果用户停留在演练任务页面，会主动轮询任务状态。box如果检测到任务超时，会终止任务，执行所有恢复节点；
