关键点检测——Deeppose原理详解篇

写在前面

Hello，大家好，我是小苏👦👦👦

在之前我已经写过几篇关键点检测的博客了，分别是HRNet和Openpose的原理详解和代码解析，它们都是基于热力图实现的关键点检测任务，感兴趣的可以点击一下链接进行阅读：

那么今天将要为大家带来的是Deeppose，它是基于回归的方式来实现关键点检测任务的。那么我想你肯定有点好奇，基于热力图和基于回归的方式有什么区别呢？下面来简单描述一下：

  • 基于热力图的方法通过生成每个关键点的热力图来检测其位置。每个热力图表示该关键点在图像中的可能位置分布。模型的目标是预测每个关节点的概率分布，最后通过后处理步骤确定关键点的精确位置。关于这个不明白的可以从上文中的基于热力图的HRNet和Openpose中了解详情。🥙🥙🥙
  • 基于回归的方法将关键点检测问题视为一个回归任务，即直接从图像中回归人体关节点的坐标。给定输入图像，模型输出每个关键点的 x和 y坐标，表示该关键点在图像中的具体位置。基于回归的方式的一些细节就可以通过本文来理解啦。🥗🥗🥗

关于这两种方式，基于热力图的方式相对来说会难理解一点，其效果往往也会更好一些。但是基于回归的方式更加适合一些资源有限的场景，像一些基于回归的方式如RLE也能取得很不错的效果。

好了，下面就让我们一起走进Deeppose的世界，探索其原理叭~~~🌱🌱🌱

论文地址：DeepPose: Human Pose Estimation via Deep Neural Networks

数据集介绍

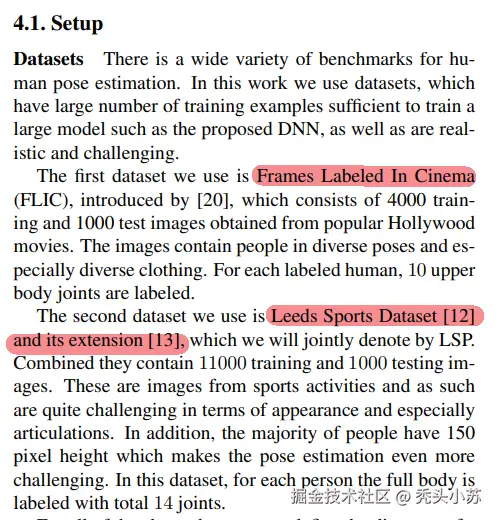

在论文中，实际上由用到两个数据集，如下图所示：

image-20241019222330368

FLIC 主要用于上半身姿态估计，尤其是在电影或视频帧中。它包含 5,000 多张图片，标注了 10 个上半身的关键点，如肩膀、肘部、手腕等。数据集来自电影，因此场景自然，动作多样，适合用于上半身关键点检测任务。但由于标注关键点较少，它不适合处理全身姿态估计任务。Leeds Sports Dataset 是用于全身姿态估计 的数据集，这些数据集包含 11000 张训练图像和 1000 张测试图像。这些图像主要来自运动场景。

但是我没有用这两个而是选择了WFLW数据集，因为它下载比较方便也比较简单，并且是之前在HRNet和Openpose中都没有用过的人脸数据集，下载地址如下：

WFLW数据集下载地址

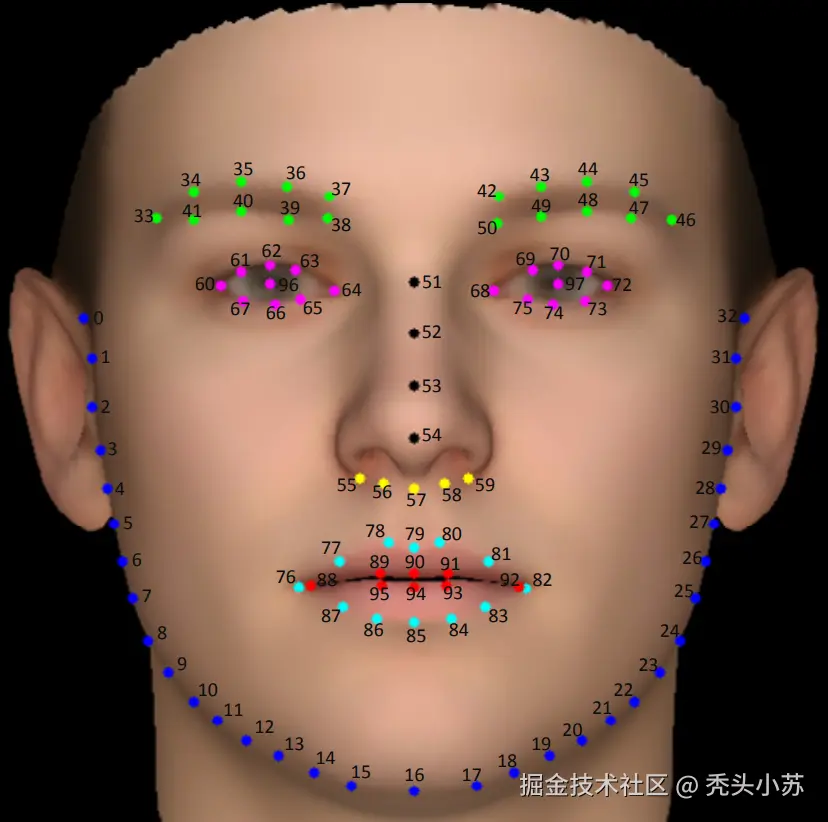

WFLW 包含 10,000 张面部图像，其中 7,500 张用于训练，2,500 张用于测试。每张图像上有 98 个手动标注的面部关键点，这些关键点精确地覆盖了面部的主要区域，如下图所示：


除了面部关键点的标注之外，WFLW 数据集还包括丰富的 属性标注，包括：

  • 大姿态（Large Pose）：包含极端姿势的图片，如大角度旋转或侧脸。
  • 表情（Expression）：包含各种不同的面部表情，如笑、皱眉等。
  • 光照（Illumination）：包含光照变化较大的图片。
  • 小脸（Make-up）：化了妆的人物面部图片。
  • 遮挡（Occlusion）：包含面部部分被遮挡的图片。
  • 模糊（Blur）：包含面部失焦或模糊的图片。

image-20241019224717159

当我们下载好数据集后，大致结构如下：

WFLW
 ├── WFLW_annotations
 │   ├── list_98pt_rect_attr_train_test
 |   	├── README
 │   └── list_98pt_test
 └── WFLW_images
     ├── 0--Parade
     ├── 1--Handshaking
     ├── 2--Demonstration
     ├── ......
     └── ......

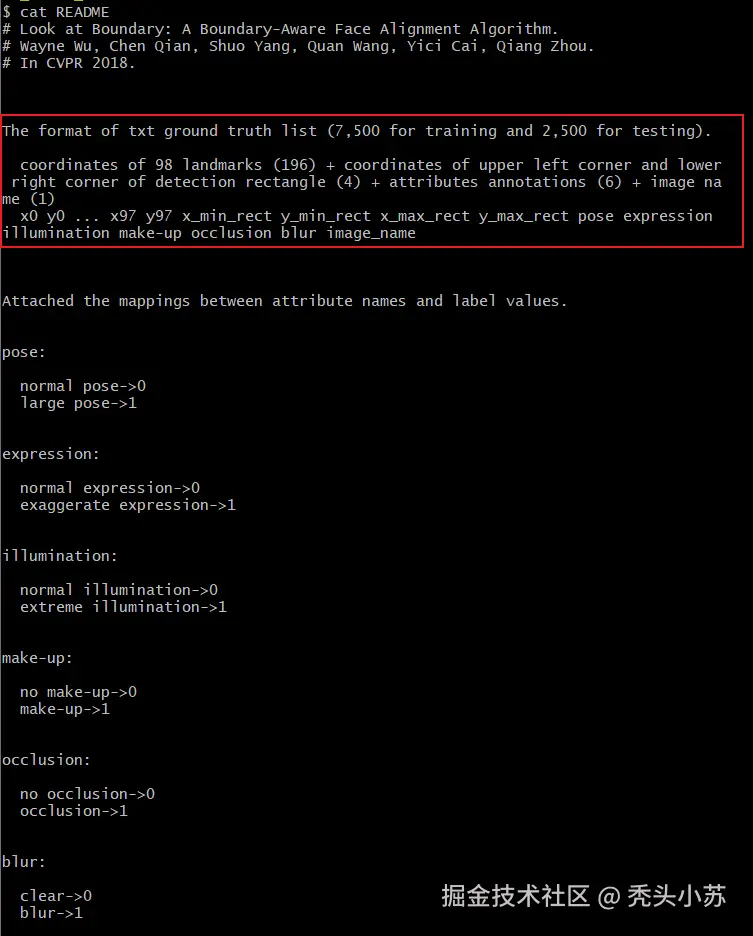

在list_98pt_rect_attr_train_test文件夹下会有一个README文件，里面记录了标注的格式，我们可以来查看一下：

image-20241019230205886

主要还是红框中的内容，大致是说每个样本（每行）的标注文件包含以下信息：

  • 98 个关键点的坐标：每个关键点有两个坐标（x 和 y），共计 196 个值。
  • 检测矩形框的坐标：矩形框的左上角和右下角的坐标（x_min, y_min, x_max, y_max），用 4 个值表示。
  • 6 个属性标注：这些属性标注分别为大姿态、表情、光照、化妆、遮挡和模糊，每个属性使用一个值表示，是这个属性就设置为1。关于这六个属性我们在上文中有所介绍。
  • 图片名称：该图片的文件名。

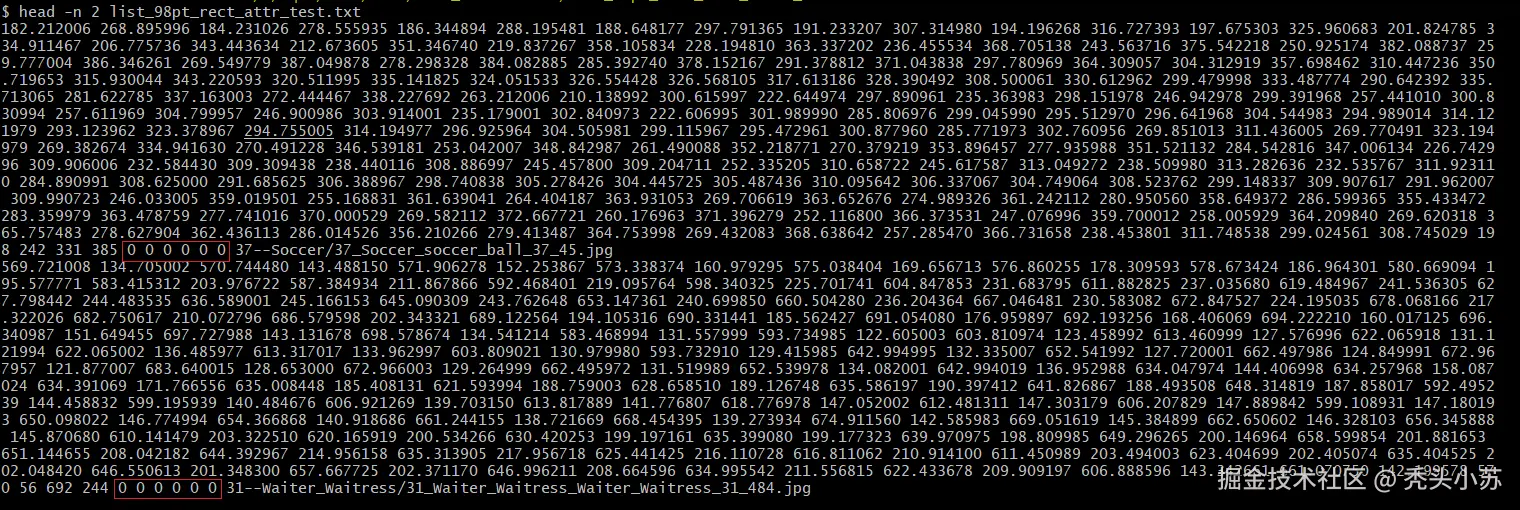

我们来打印标注信息的前两行来看看，如下图所示。红框框的部分为6个属性标注，这里都是0，表示都没有这些属性。红框前面四个值是检测到矩形框的坐标，后面是图片名称。最前面196个值为98个关键点的横纵坐标，最终的标注格式可表示成如下:

x0 y0 ... x97 y97 x_min_rect y_min_rect x_max_rect y_max_rect pose expression illumination make-up occlusion blur image_name

image-20241019230837212

知道了这些标注排列格式，在后续代码中我们就能正确的提取出相关信息啦。🍗🍗🍗

Deeppose原理

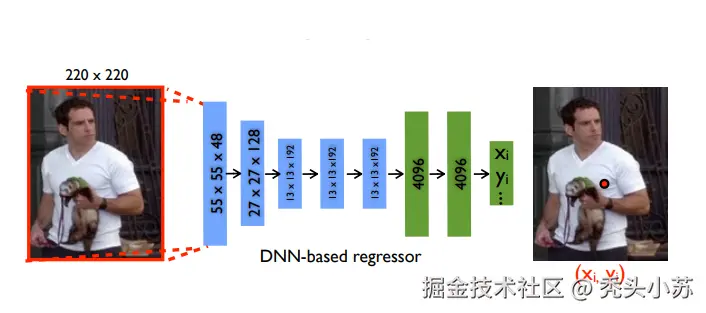

Deeppose是基于回归方式实现的，相比较基于热力图的方式理解起来非常简单，我们之间来看论文中的图，如下：

image-20241020121531265

首先，对于一张包含一个人物的图片，我们将其送入到卷积神经网络中，最后再通过几个全连接层，最终得到的全连接层个数为待检测关键点数量的两倍，以WFLW数据集为例，一共有98个脸部关键点，那么最后的全连接层输出就为98*2=196个，因为每个关键点需要获取两个值，即横坐标x和纵坐标y。

其实，在Deeppose论文中，训练Deeppose网络是有两个阶段的，第一阶段会粗略地估计所有关键点的初始位置。第二阶段基于第一阶段的估计结果，通过局部修正进一步精细化每个关键点的位置。这让我感觉有点类似与目标检测中的Faster RCNN，也存在粗略估计的RPN网络和微调的Fast RCNN网络。但是呢，这里Deeppose采用两个过程是由于当时的骨干网络效果比较差，目前有比较好的resnet、transformer等等，其实就不需要两个阶段了。

Deeppose的结构说完啦，下面来说说其损失函数。论文中用的损失函数也是非常简单，是一个L2损失，对于每个关键点的预测结果，损失函数计算预测的关键点位置与真实关键点位置之间的距离。假设对于一个输入图像，网络预测出每个关节的二维坐标(x^i,y^i)(\hat{x}_i, \hat{y}_i) ，而真实的关节坐标为(xi,yi)(x^i,y^i)，那么损失函数就是所有关键点预测误差的平方和，如下：

​ L=1N∑i=1N[(x^i−xi)2+(y^i−yi)2]L=\frac{1}{N} \sum_{i=1}^{N}\left[\left(\hat{x}_{i}-x_{i}\right)^{2}+\left(\hat{y}_{i}-y_{i}\right)^{2}\right]

其中，N 是总的关键点数，(x^i,y^i)(\hat{x}_i, \hat{y}_i)是网络预测的第 ii个关节的坐标，(xi,yi)(x^i,y^i) 是真实的第 ii个关节的坐标。这里论文中也说了个小细节，就是GT坐标是经过归一化的，因为GT姿态矢量是在绝对图像坐标中定义的，并且姿态在大小上随图像而变化。关于GT是如何归一化的方法有很多，论文中大致的方法是将每个关节坐标先减去框的中心位置，然后分别除以框的宽度和高度。具体的细节大家可以去看看论文中的第三章，这里不过多叙述。

上文介绍了数据集、网络结构和损失函数，其实一个Deeppose的训练过程就可以实现啦，那么这节来谈谈Deeppose使用的评估指标。🍚🍚🍚在HRNet原理详解篇中我们也谈过一个评估指标，叫做OKS，它理解起来还是有点难的，感兴趣的可以去看看。那么本节的评价指标非常好理解，名为NME（归一化平均误差），其公式如下：

NME=1N∑i=1N∥pi−p^i∥2d=1N∑i=1N(xi−x^i)2+(yi−i^i)2dN M E=\frac{1}{N} \sum_{i=1}^{N} \frac{\left\|p_{i}-\hat{p}_{i}\right\|_{2}}{d}=\frac{1}{N} \sum_{i=1}^{N} \frac{\sqrt{\left(x_{i}-\hat{x}_{i}\right)^{2}+\left(y_{i}-\hat{i}_{i}\right)^{2}}}{d}

其中，N 为关键点个数，pip_{i} 为第 i 个关健点网络预测的坐标p^i\hat{p}_{i} , 为第 i 个关键点真实坐标， d 为归一化因子，代码中这里的d 设置为两眼外眼角间距，也即WFLW数据集索引60和索引72之间的距离，这里除以d使其不受图像大小的影响，保证误差评估的公平性和一致性。你可能也发现了，这里的评估指标和训练损失基本上是差不多的，很多时候训练和评估的函数是可以设置成一样的，但是它们的目的不同，训练时我们用损失函数来优化模型**，**评估时我们用指标来量化模型的效果。

最后，我们可以来看看Deeppose的效果，由于这个网络时间较久，定量的效果肯定没有HRNet这些好，所以我们这里就来看看一些定性的可视化图片叭，如下图所示：

image-20241020131516505

小结

Deeppose原理详解篇就为大家介绍到这里啦，基于回归式的关键点检测还是非常好理解的，如果你还有什么不明白的地方，欢迎评论区留言，我们一起探讨~~~🌲🌲🌲
