Prometheus监控JVM介绍 Prometheus Server 组成部分 Prometheus Server 组

介绍

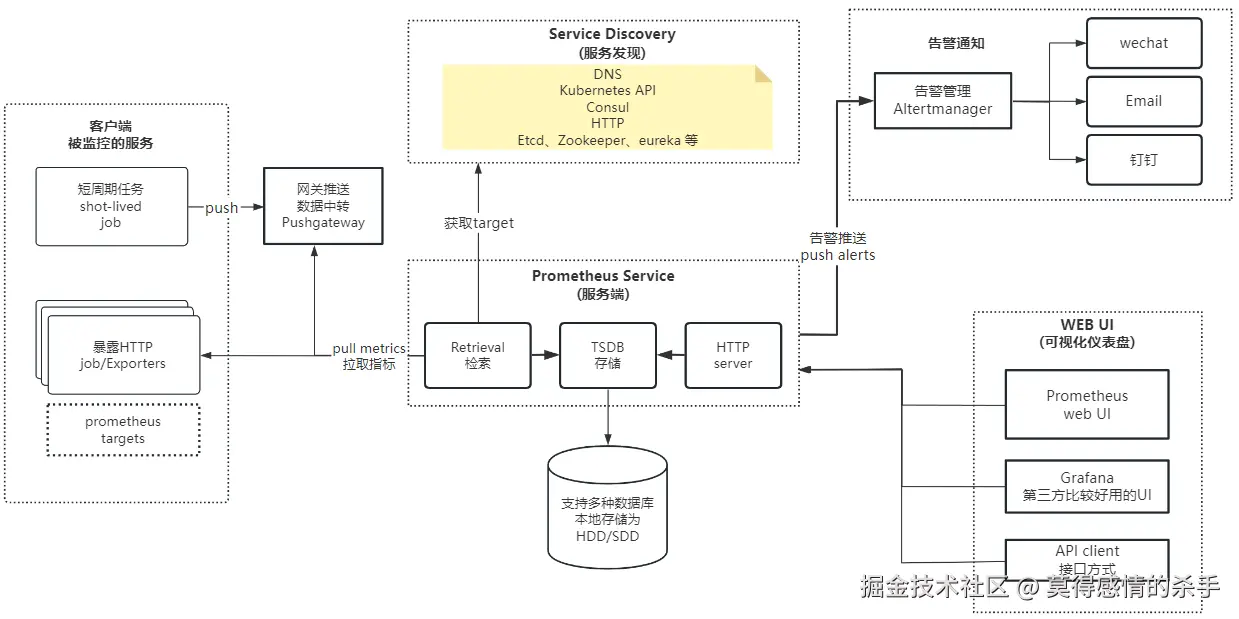

Prometheus Server 组成部分

由三个部分组成：Retrieval，TSDB，HTTP Server

Retrieval：负责在活跃的 target（被监控的系统）主机上抓取监控指标数据。
TSDB：时间序列数据库，主要是把采集到的数据存储到磁盘中。默认为 15 天。
HTTP Server：为告警和出图提供查询接口。（通过PromQL进行查询）

Prometheus 的两种采集指标方式

pull方式：

被监控的系统提供HTTP接口方式暴露指标，Prometheus 通过HTTP协议去定时采集指标
push方式：

采集短周期任务的指标时，发现采集时被采集的对象可能已经停止，这时需要用到push方式。

客户端主动将推数据到Push Gateway缓存一下，由Prometheus从push gateway pull指标过来。

需要额外搭建Push Gateway

服务发现

用来动态的发现待监控的Target（目标主机/目的地址）。它可以通过第三方提供的接口，由Prometheus查询到需要监控的Target列表，然后轮询这些Target来获取监控数据。

Alertmanager

独立的告警模块，从 Prometheus server 端接收到 “告警通知” 后，会进行去重、分组，并路由到相应的接收方，发出报警，常见的接收方式有：电子邮件、钉钉、企业微信等。 Prometheus Server 仅负责生成告警指示，具体的告警行为由另一个独立的应用程序 AlertManager 负责；告警指示由 Prometheus Server 基于用户提供的告警规则周期性计算生成，Alertmanager 接收到 Prometheus Server 发来的告警指示后，基于用户定义的告警路由向告警接收人发送告警信息。

Exporters

Exporter将监控数据采集的端点通过HTTP服务的形式暴露给Prometheus Server，Prometheus Server通过访问该Exporter提供的Endpoint端点，即可获取到需要采集的监控数据。

一般来说可以将Exporter分为2类：

直接采集：这一类Exporter直接内置了对Prometheus监控的支持，比如cAdvisor，Kubernetes，Etcd，Gokit等，都直接内置了用于向Prometheus暴露监控数据的端点。
间接采集：间接采集，原有监控目标并不直接支持Prometheus，因此我们需要通过Prometheus提供的Client Library编写该监控目标的监控采集程序。例如： Mysql Exporter，JMX Exporter，Consul Exporter等。

PushGateway

由于Prometheus数据采集基于Pull模型进行设计，因此在网络环境的配置上必须要让Prometheus Server能够直接与Exporter进行通信。当这种网络需求无法直接满足时，就可以利用PushGateway来进行中转。可以通过PushGateway将内部网络的监控数据主动Push到Gateway当中。而Prometheus Server则可以采用同样Pull的方式从PushGateway中获取到监控数据。

安装Prometheus

下载路径：prometheus.io/download/

上面有Exporter（MySQL、Node...）,也有pushgateway的安装包

liunx二进制包安装

**1、下载二进制包：**prometheus-x.x.x.linux-amd64.tar.gz

**2、解压包：**tar -xvzf prometheus-x.x.x.linux-amd64.tar.gz

**3、移动到安装目录：**mv prometheus-x.x.x.linux-amd64 /usr/local/prometheus

**4、进入目录：**cd /usr/local/prometheus

# 解压包解压到/usr/local/；应用一般放在usr/local这个路径
tar -zxvf prometheus-2.8.1.linux-amd64.tar.gz -C /usr/local/

# 修改解压的路径
cd /usr/local
mv prometheus-2.8.1.linux-amd64/ prometheus

#启动服务
cd /usr/local/prometheus
./prometheus --config.file=prometheus.yml

# 启动时常用的参数
    # 指定配置文件
    --config.file="prometheus.yml"
    # 指定监听地址端口
    --web.listen-address="0.0.0.0:9090"
    # 最大连接数
    --web.max-connections=512
    # tsdb数据存储的目录，默认当前data/
    --storage.tsdb.path="data/"
    # premetheus 存储数据的时间，默认保存15天
    --storage.tsdb.retention=15d

将Prometheus配置为系统服务

**1、进入systemd目录下：**cd /usr/lib/systemd/system **2、创建文件：**vim prometheus.service

[Unit]
  Description=https://prometheus.io

  [Service]
  Restart=on-failure
  ExecStart=/usr/local/prometheus/prometheus --config.file=/usr/local/prometheus/prometheus.yml

  [Install]
  WantedBy=multi-user.target

3、生效服务

# 生效系统system文件
systemctl daemon-reload

# 停止服务
systemctl stop prometheus.service
# 启动服务
systemctl start prometheus.service
# 查看服务
systemctl status prometheus
# 开机自启配置
 systemctl enable prometheus

Docker 容器安装部署

官方地址：prometheus.io/docs/promet…

# 下载镜像
docker pull prom/prometheus

# 创建配置文件挂载目录，并新建配置文件
mkdir /var/prometheus
cd /var/prometheus
touch prometheus.yml
chmod -R 777 /var/prometheus
# 备注：必须新建配置文件，否则会出现目录挂载失败，如以下提示： OCI runtime create failed: runc create failed

# 创建并运行Prometheus，将9090端口映射出来，并且映射配置文件路径
docker run --name=prometheus -d -p 9090:9090 --restart=always -v /var/prometheus/prometheus.yml:/etc/prometheus/prometheus.yml prom/prometheus

启动完成

启动完成后，Prometheus会启动一个9090 端口，该端口为web UI端口，也会暴露自身的指标metrics

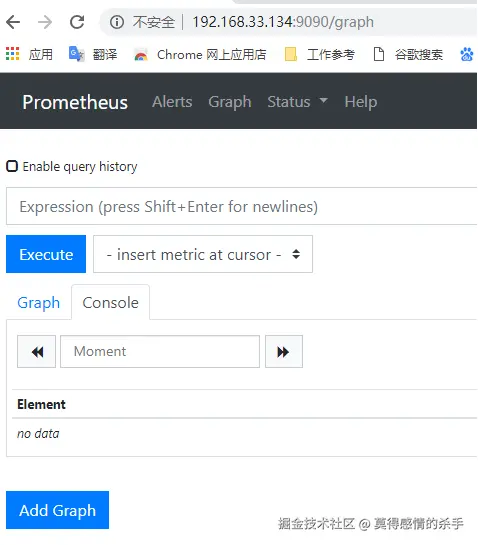

Prometheus的UI界面：http://localhost:9090/graph

菜单下的功能：

Statu-->Configuration：prometheus.yml的配置

Statu-->Targets：展示监控具体的监控目标

Prometheus的暴露指标：http://localhost:9090/metrics （可以自己监控自己）

安装Pushgateway

下载地址：prometheus.io/download/#p…

默认端口：9091

web地址：http://ip:9091

指标暴露地址：http://ip:9091/metrics

流程

如果加入了pushgateway，那么Prometheus就不是到每个应用去pull数据，而是应用主动将指标通过http请求发给Pushgateway，然后Prometheus再拉取Pushgateway就能获取到所有的指标

graph LR

subgraph 应用
a1(APP1)
a2(APP2)
end

pw(pushgateway<br>端口:9091)
pm(prometheus)

a1 --push---> pw
a2 --push---> pw
pw --"pull<br>get: http://ip:9091/metrics"---> pm

二进制包安装

# 下载安装包
wget https://github.com/prometheus/pushgateway/releases/download/{版本号}/pushgateway-{版本号}.linux-amd64.tar.gz
# 解压
tar xzvf pushgateway-{版本号}.linux-amd64.tar.gz
# 移动到/usr/local/pushgateway路径
mv pushgateway-{版本号}.linux-amd64 /usr/local/pushgateway

#启动
cd /usr/local/pushgateway
./pushgateway

容器安装

# 获取最新版官方镜像
docker pull prom/pushgateway
# 启动
docker run -d --name pushgateway -p 9091:9091 prom/pushgateway

Prometheus连接配置

文件：prometheus.yml

在prometheus server的prometheus.yml文件中定义一个 job，然后targets指向pushgateway所在的ip和9091端口

......
scrape_configs:
  # 作业名称作为标签‘ job=<job_name> ’添加到从该配置中抓取的任何时间序列中
  - job_name: 'prometheus'
    # metrics_path 指标默认路径：'/metrics'
    # scheme 默认：'http'.
    # static_configs 静态配置方式
    static_configs:
    - targets: ['ip:port']

  # 配置从pushgateway获取指标
  - job_name: 'pushgateway'					#定义一个job
    static_configs:
    - targets: ['ip:9091']		#指定pushgateway所在的ip和端口

  - job_name ....

配置后需要重启Prometheus

kill -9 206697 && nohup ./prometheus &

持久化启动

默认 PushGateway 不做数据持久化操作

需要加参数实现持久化

# 持久化文件pg_file，保存5分钟内的数据
./pushgateway -persistence.file=pg_file –persistence.interval=5m

# 参数
-persistence.file：本地持久化的文件，将 Push 的指标数据持久化保存到指定文件
-persistence.interval：指标数据保留时间，若设置为 5m，则表示 5 分钟后将删除存储的指标数据

Prometheus常用配置

**配置文件路径：**prometheus/prometheus.yml
**界面查看配置：**http://localhost:9090/config
**官方文档：**prometheus.io/docs/promet…

指标说明

**global：**全局配置

**alerting：**告警配置

**rule_files：**告警规则

**scrape_configs：**配置数据源，称为target，每个target用job_name命名。又分为静态配置和服务发现

global:
  # 全局配置，定义抓取和评估时间间隔
  scrape_interval: 30s  # 抓取时间间隔
  scrape_timeout: 10s  # 抓取超时时间
  evaluation_interval: 30s  # 对告警规则做计算时间间隔,更新告警状态
  # 该服务端在与其他系统对接所携带的标签
  external_labels:
    prometheus: zenap/k8s  # 外部标签，用于标识监控实例
    prometheus_replica: prometheus-k8s-0  # 另一个外部标签，用于标识监控副本

alerting:
  alert_relabel_configs:  # 告警重标记配置
  - separator: ;  # 分隔符
    regex: prometheus_replica  # 正则表达式匹配
    replacement: $1  # 替换字符串
    action: labeldrop  # 操作类型

rule_files:
- /etc/prometheus/rules/prometheus-k8s-rulefiles-0/*.yaml  # 告警规则文件的路径

scrape_configs:
- job_name: dynamic-sd  # 动态服务发现作业
  honor_timestamps: true  # 尊重时间戳
  scrape_interval: 30s  # 抓取时间间隔
  scrape_timeout: 10s  # 抓取超时时间
  metrics_path: /metrics  # 指标路径
  scheme: http  # 使用的协议
  msb_sd_configs:
  - server: 192.168.10.5:10081  # MSB服务器地址
    base_path: /api/microservices/v1/services  # 基础路径
    labels:  # 标签配置
      interval: 30s  # 更新间隔
    services:  # 服务配置
    - name: dynamic-sd  # 服务名称
      version: v1  # 版本
      type: inst  # 类型
      namespace: default  # 命名空间
      url: metrics  # URL
      msb_denied_discovery_namespaces: admin,opcs,default  # 被拒绝的发现命名空间
      msb_service_selector:  # 服务选择器
        prometheus: service  # Prometheus服务类型
    refresh_interval: 1m  # 刷新间隔

Pushgateway API

推送指标数据到PushGateway

URL中 /instance/< instance> 可选，不写instance为null

在调推送接口时，默认新增了 push_time_seconds 和 push_failure_time_seconds 两个指标，这两个是 PushGateway 系统自动生成的相关指标

URL: /metrics/job/<job>/instance/<instance>
方法: PUT
作用: 将指标数据推送到PushGateway中

请求参数:

参数名	类型	描述	示例
job	URL	作业/任务名称	some_job
instance	URL	实例名称	some_instance
data	--data-binary	要推送的指标数据格式：指标名称{标签名="value"} 值	metric_name{label="value"} 123.45

响应参数: 无
样例:

# 上传http_requests_total指标，通过label可以分为两条数据
cat <<EOF | curl --data-binary @- http://10.235.6.86:29475/metrics/job/some_job/instance/some_instance
http_requests_total{method="post", handler="/messages"} 1027
http_requests_total{method="get", handler="/messages"} 724
EOF

image-20241016151007191转存失败，建议直接上传图片文件

删除指定指标

URL: /metrics/job/<job>/instance/<instance>
方法: DELETE
作用: 删除特定作业和实例的所有指标数据
请求参数:

参数名类型描述示例
job URL 作业/任务名称 some_job
instance URL 实例名称 some_instance
响应参数: 无

样例:

# 删除some_job任务，实例some_instance的所有指标
curl -X DELETE http://10.235.6.86:29475/metrics/job/some_job/instance/some_instance

metrics消息体说明

TYPE: 指标类型，包括counter（计数器）、gauge（仪表）、histogram（直方图）和summary（摘要）。指定了指标类型后，Prometheus就能够正确地对待相应的数据，并且可以执行相应的操作，例如聚合或者展示。
HELP: 指标描述信息，包括该指标所代表的含义、它的单位、以及其他相关说明。

Type指标类型

Counter（计数器）:
- 用途：表示单调递增的数值，例如请求数、任务完成数等。通常用于统计事件发生的次数或累积值。
- 举例：监控服务接收的请求数量、错误发生次数等。
- 示例：
```
# TYPE http_requests_total counter
http_requests_total{method="get", handler="/api"} 100
```
Gauge（仪表）:
- 用途：表示一个可变的数值，例如服务器当前的连接数、内存使用量等。通常用于表示某个状态的即时数值。
- 举例：监控CPU使用率、内存占用情况等。
- 示例：
```
# TYPE cpu_usage gauge
cpu_usage{host="server1"} 0.75
```
Histogram（直方图）:
- 用途：用于观察一组数据的分布情况，例如请求延迟、响应时间等。通常用于测量数值的分布情况以及百分位数。
- 举例：监控请求处理时间的分布情况、数据库查询耗时的分布等。
- 示例：
```
# TYPE http_request_duration_seconds histogram
http_request_duration_seconds_bucket{le="0.1"} 20
http_request_duration_seconds_bucket{le="0.5"} 50
```
Summary（摘要）:
- 用途：类似于直方图，用于观察一组数据的分布情况，但它更关注一些百分位数和总体样本数量等摘要信息。
- 举例：监控请求处理时间的分布情况、API调用耗时的分布等。
- 示例：
```
# TYPE api_request_duration summary
api_request_duration{quantile="0.5"} 123
api_request_duration{quantile="0.9"} 456
```

消息体

数据格式：指标名称{标签名="value"} 值

# TYPE http_requests_total counter
# HELP http_requests_total 请求统计
http_requests_total{method="post", handler="/messages"} 1027
http_requests_total{method="get", handler="/messages"} 724

java 项目对接Prometheus

上报方式到Pushgateway

pom依赖

<!--simpleclient_pushgateway和simpleclient_hotspot版本保持一致-->
<!--与Pushgateway通讯-->
<dependency>
    <groupId>io.prometheus</groupId>
    <artifactId>simpleclient_pushgateway</artifactId>
    <version>0.5.0</version>
</dependency>
<!--收集JVM指标-->
<dependency>
    <groupId>io.prometheus</groupId>
    <artifactId>simpleclient_hotspot</artifactId>
    <version>0.5.0</version>
</dependency>

代码

// SpringbootDemoApplication.java
@SpringBootApplication
// 开启定时任务
@EnableScheduling
public class SpringbootDemoApplication {
    public static void main(String[] args) {
        SpringApplication.run(SpringbootDemoApplication.class, args);
    }
}

// MetricsConfiguration.java

@Slf4j
@Configuration
public class MetricsConfiguration {

    PushGateway pushGateway;

    @Value("${spring.application.name}")
    public String appName;

    Counter requestsTotal;

    // 初始化方法，设置PushGateway并初始化JVM指标
    @PostConstruct
    public void init() {

        try {
            // pushgateway的IP和端口
            String pushGatewayAddress = "10.235.6.86:29475";
            log.info("init push gateway，url={}",pushGatewayAddress);
            this.pushGateway = new PushGateway(pushGatewayAddress);

            // Initialize default JVM metrics
            DefaultExports.initialize();

            // 获取JVM 指标注册表
            CollectorRegistry registry = CollectorRegistry.defaultRegistry;

            // 创建一个Counter自定义指标，类型是counter
            requestsTotal = Counter.build()
                    // 指标名称
                    .name("my_requests_total")
                    // 指标描述
                    .help("Total number of requests received")
                    // 将指标注入到指标注册表中
                    .register(registry);

        } catch (Throwable e) {
            log.error(e.getMessage(), e);

        }
    }

    /**
     * 30秒推送一次JVM指标到pushgateway
     *
     * @throws Exception
     */
    // 定时任务，用于定期推送JVM指标
    @Scheduled(cron = "*/30 * * * * ?")
    public void pushJvmMetrics() {
        log.info("push jvm metrics");
        // 获取JVM 指标注册表
        CollectorRegistry registry = CollectorRegistry.defaultRegistry;
        try {
            // 模拟应用程序处理请求并增加计数
            for (int i = 0; i < 10; i++) {
                requestsTotal.inc();
            }
            // pushGateway.pushAdd(registry, appName);
            // pushAdd(指标, 任务名,实例名)
            pushGateway.pushAdd(registry, appName,"instance:"+appName);
        } catch (Throwable e) {
            log.error("push metric error", e);

        }
    }
}

Springboot暴露Metrics

maven依赖

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

<!--暴露histogram-->
<dependency>
    <groupId>io.micrometer</groupId>
    <artifactId>micrometer-registry-prometheus</artifactId>
    <version>1.5.1</version>
</dependency>

application.yml

server:
  port: 8096

spring:
  application:
    name: gift

management:
  endpoint:
    health:
      show-details: always
  endpoints:
    web:
      exposure:
        include: 'prometheus'  # 暴露/actuator/prometheus
  metrics:
    tags:
      application: ${spring.application.name}  # 暴露的数据中添加application label

添加自定义指标

不填加则只暴露JVM自带指标

添加则暴露：自定义+JVM自带指标

// 添加my_requests_total指标
@Service
// 该类用于监控应用程序的指标
public class MyAppMetrics {

    private final Counter requestsTotal;

    @Autowired
    // 构造函数，接收MeterRegistry实例并初始化请求计数器
    public MyAppMetrics(MeterRegistry registry) {
        //registry 可新增其他指标
        this.requestsTotal = registry.counter("my_requests_total");
    }

    // 处理请求的方法，增加请求计数
    public void processRequest() {
        // 操作指标
        requestsTotal.increment();
    }

    // 其他指标的定义和更新逻辑
}

启动springboot项目

访问 http://localhost:8080/actuator/prometheus 查看指标是否正常

Prometheus配置

  - job_name: "jvm"
    # 多久采集一次数据
    scrape_interval: 5s
    # 采集时的超时时间
    scrape_timeout: 5s
    # 采集的路径
    metrics_path: '/actuator/prometheus'
    # 采集Springboot服务的地址
    static_configs:
      - targets: ['127.0.0.1:8080']

启动prometheus，查看指标情况 prometheus.exe --config.file=file

http://127.0.0.1:9090/targets

Prometheus服务发现

介绍

在Prometheus中，服务发现是一种自动发现和监控新实例的机制。通过服务发现，Prometheus可以自动发现和监控您的应用程序、容器、云服务等各种组件，而无需手动配置每个实例。

Prometheus支持多种服务发现机制，包括静态配置、基于DNS的服务发现、Consul服务发现、Kubernetes服务发现等。下面简要介绍其中的几种：

静态配置：您可以在Prometheus配置文件中直接指定需要监控的目标，这些目标可以是IP地址、主机名、端口等。这是最简单的服务发现方式，但不太适合动态环境。
基于DNS的服务发现：Prometheus可以通过DNS来自动发现目标。例如，您可以使用特定的命名约定将要监控的实例注册到DNS中，Prometheus会根据这些约定自动发现并监控这些实例。
Consul服务发现：如果您的应用使用Consul作为服务注册与发现工具，Prometheus可以通过Consul API自动发现并监控注册在Consul中的服务实例。
Kubernetes服务发现：如果您部署在Kubernetes集群中，Prometheus可以通过Kubernetes API自动发现并监控Kubernetes服务和Pod实例。

实现服务发现

在Prometheus的Configuration 配置文件中scrape_configs:下进行配置

...
scrape_configs:
- job_name: dynamic-sd
  honor_timestamps: true
  scrape_interval: 30s
  scrape_timeout: 10s
  metrics_path: /metrics
  scheme: http
  # 这里指定那种类型的服务发现进行获取监控的服务
  static_configs:
  - targets: ['localhost:9090', 'some-other-target:8080']

在Prometheus中实现服务发现，可以根据您的具体场景选择不同的方法。以下是一些常见的服务发现方法以及它们的简要实现步骤：

静态配置：最简单的服务发现方式，直接在Prometheus配置文件中指定需要监控的目标。
```
static_configs:
  - targets: ['localhost:9090', 'some-other-target:8080']
```
基于DNS的服务发现：通过DNS来自动发现目标。

在Prometheus配置文件中使用dns_sd_configs进行配置，例如：
```
dns_sd_configs:
  - names: ['my-service-name.local']
    type: 'A'
    port: 8080
```
Consul服务发现：通过Consul API自动发现并监控注册在Consul中的服务实例。

配置Consul服务发现的示例：
```
consul_sd_configs:
  - server: 'consul.service.consul'
    token: 'your-consul-token'
```
Kubernetes服务发现：通过Kubernetes API自动发现并监控Kubernetes服务和Pod实例。

使用Kubernetes服务发现的示例：
```
kubernetes_sd_configs:
  - role: service
  - role: endpoints
```

以上仅是一些示例配置，具体的配置方式取决于您的环境、需求和服务发现工具。在实际情况下，您需要将这些配置添加到Prometheus的配置文件中，并确保Prometheus能够访问到相应的服务发现源（如Consul、Kubernetes等）。

Grafana数据可视化

介绍

Grafana是一个流行的开源数据可视化工具，用于监控和分析大量不同来源的数据。它提供了直观、灵活的界面，允许用户根据自己的需求创建各种仪表盘和图表，展示来自各种数据源的信息。

Grafana的特点包括：

数据源多样性：支持从各种不同类型的数据源中获取数据，例如Prometheus、InfluxDB、Elasticsearch、Graphite等。
灵活的仪表盘和图表：用户可以自由设计和定制仪表盘，选择图表类型、添加指标、设置图表样式等。
强大的查询功能：支持使用多种查询语言和功能来提取和处理数据，如PromQL、SQL等。
警报功能：能够基于数据的阈值设定触发警报，及时通知用户系统状态异常或趋势变化。
社区支持：Grafana拥有庞大的用户社区和丰富的插件生态系统，用户可以分享、下载各种仪表盘模板和插件。

仪表盘创建

登录地址：http://ip:3000 默认用户和密码均为admin

模板地址 grafana.com/grafana/das…

官网地址：grafana.com

仪表盘创建有如下三个核心配置点：

创建数据源；
创建面板；
创建仪表盘；

1.添加数据源

点击connection->data sources -> add new source->搜索Prometheus->填写Prometheus的链接信息即可。

2.创建面板

选择Dashboards->New->填写对应信息即可。

创建有多种方式，import：可根据官网提供的模版信息进行自动创建，见上方模版地址
