Hello，大家好，我是IT周瑜，一个爱好研究源码的教育行业创业者，最近在研究MySQL源码，今天给大家分享一个MySQL比较底层的知识点：InnoDB是如何识别普通字段和溢出字段的？

看完本文你就收获：

什么是普通字段和溢出字段
为什么要进行溢出
通过ibd文件分析溢出地址长啥样
通过ibd文件和源码分析了变长字段长度中的溢出标记c0

什么是溢出字段

InnoDB中，记录的默认行格式为Dynamic，还有另外一种行格式为Compact，他们的区别就在于对溢出字段的不同处理。

InnoDB中，一行记录是存在页中的，一行记录除开有用户自定义的主键和其他字段外，还有变长字段长度列表、NULL值列表、记录头、隐藏字段事务ID、隐藏字段回滚指针，对于下面定义的这张表：

create table t(
  id int primary key,
  a varchar(10000) not null
);

由于没有可为NULL的字段，所以没有NULL值列表，假如现在表中有四条记录，那么页中记录的结构为：

不要觉得疑惑，主键字段是一定会放在所有字段最前面的！

假如id=3的记录，对应的a字段的内容为：

insert into t values(3, repeat('a', 10000));

此时对于id=3这条记录来说，a字段就是溢出字段了，因为存的数据太多了，InnoDB此时会对该字段进行溢出的处理。

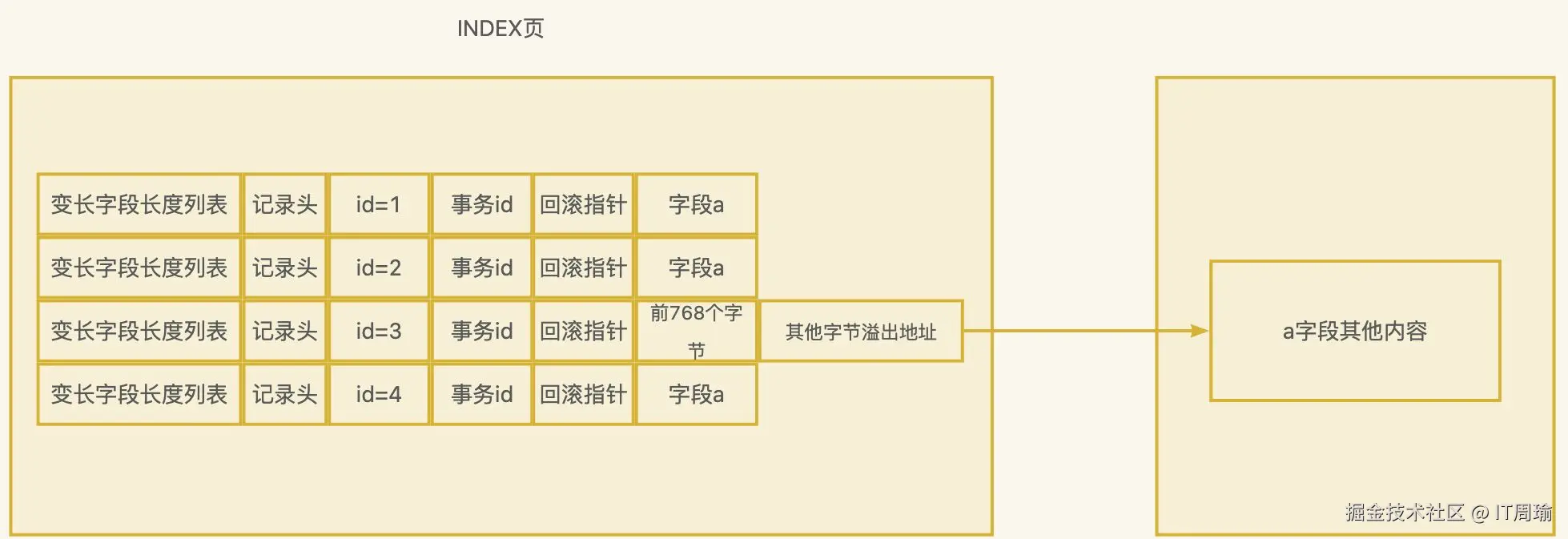

Compact行格式会将溢出字段的前768个字节存在当前行中，另外再存一个其他字节的溢出地址，通过这个溢出地址可以找到其他字节，Compact行格式的处理方式为：

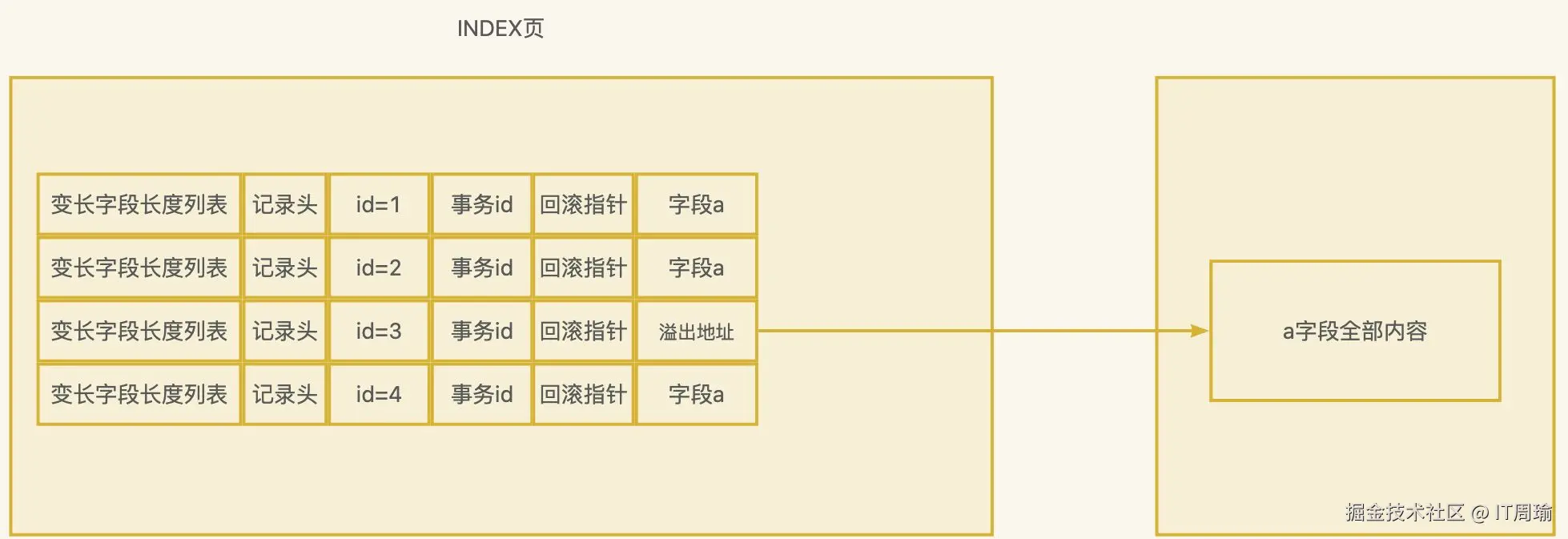

Dynamic和Compact的区别就在于，只会在当前行中存该字段的溢出地址，溢出地址中存这个字段的所有内容，Dynamic行格式的处理方式为：

为什么要进行溢出

进行溢出的目的是，使得INDEX页中能存更多的记录，从而提高B+树的效率，如果有十条非常大的记录，如果不进行列溢出，那B+树中可能需要十页来存，每一条记录占用一页，而进行列溢出，虽然也需要十页，但是B+树中只有一页，注意溢出页是不挂在B+树中的，这样减少了B+树的体积，提高了B+树的效率。

回到本文的重点：InnoDB是如何识别普通字段和溢出字段的？其他相关知识大家可以关注我公众号：IT周瑜，后续持续进行分享。

我会通过解析表空间ibd文件和相应源码来进行分析。

先创建一张表：

create table t(
  id int primary key,
  a varchar(10000) not null
);

新增一条big record：

insert into t values(1, repeat('a', 10000));

再新增一条normal record：

insert into t values(2, 'dadudu');

ibd文件中的溢出页和溢出地址

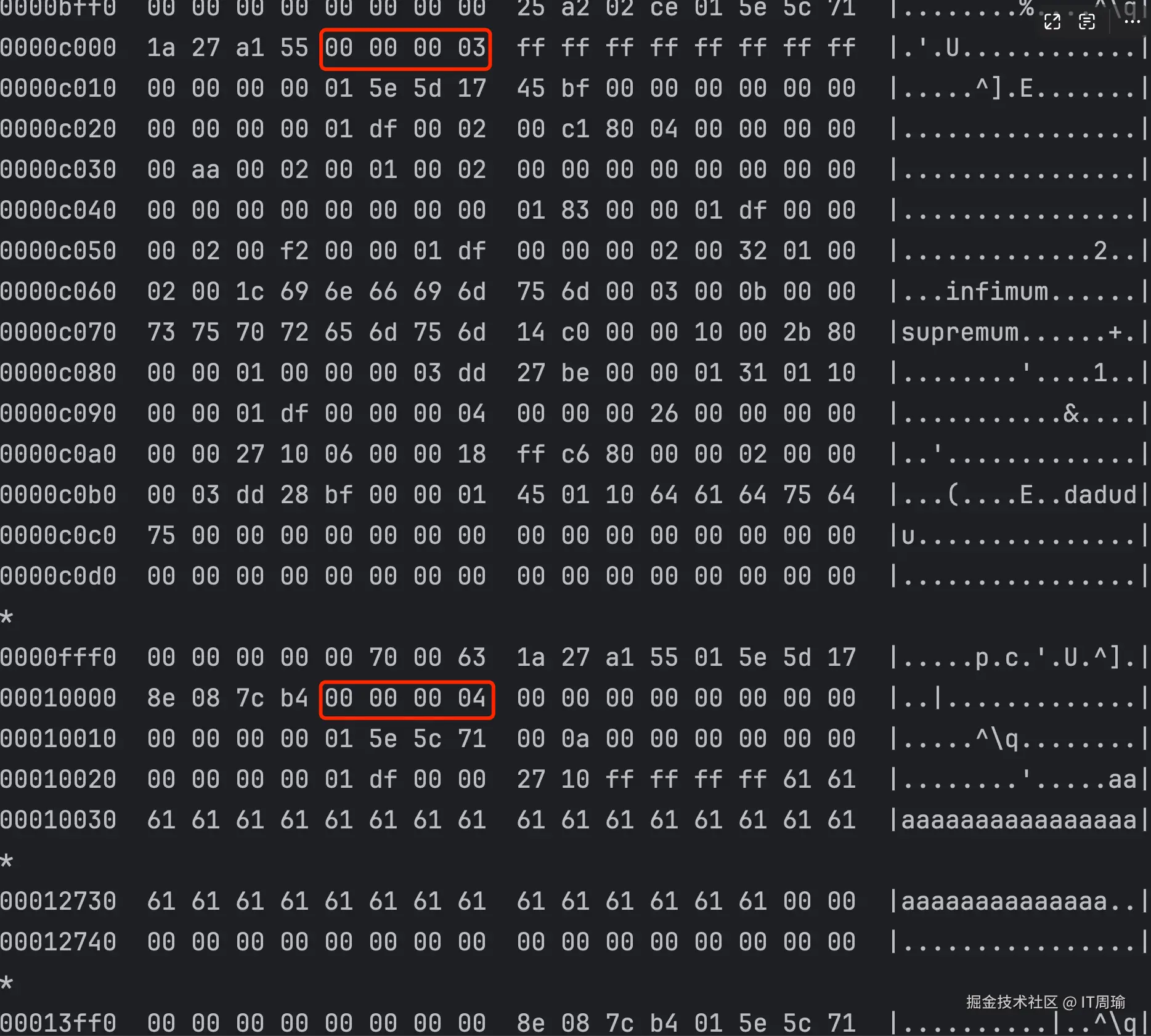

新增数据后，我们来查看ibd文件中具体内容，这两个是页号，第3页和第4页，其中第4页其实就是溢出页

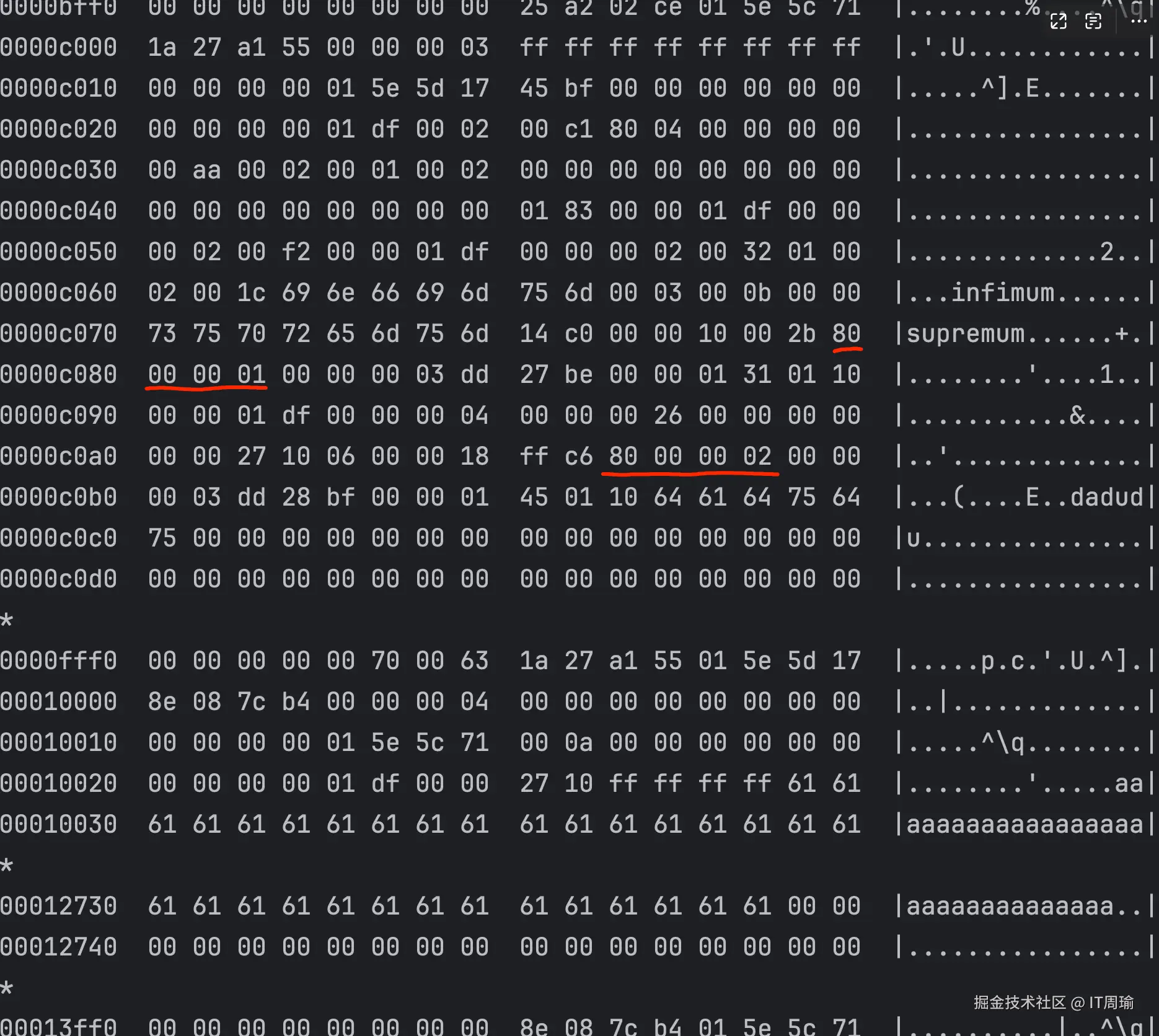

这是两条记录的的id字段，id=1和id=2，为什么是80000001，而不是00000001呢，本文先不分析了，关注我（公众号：IT周瑜），后面再分析

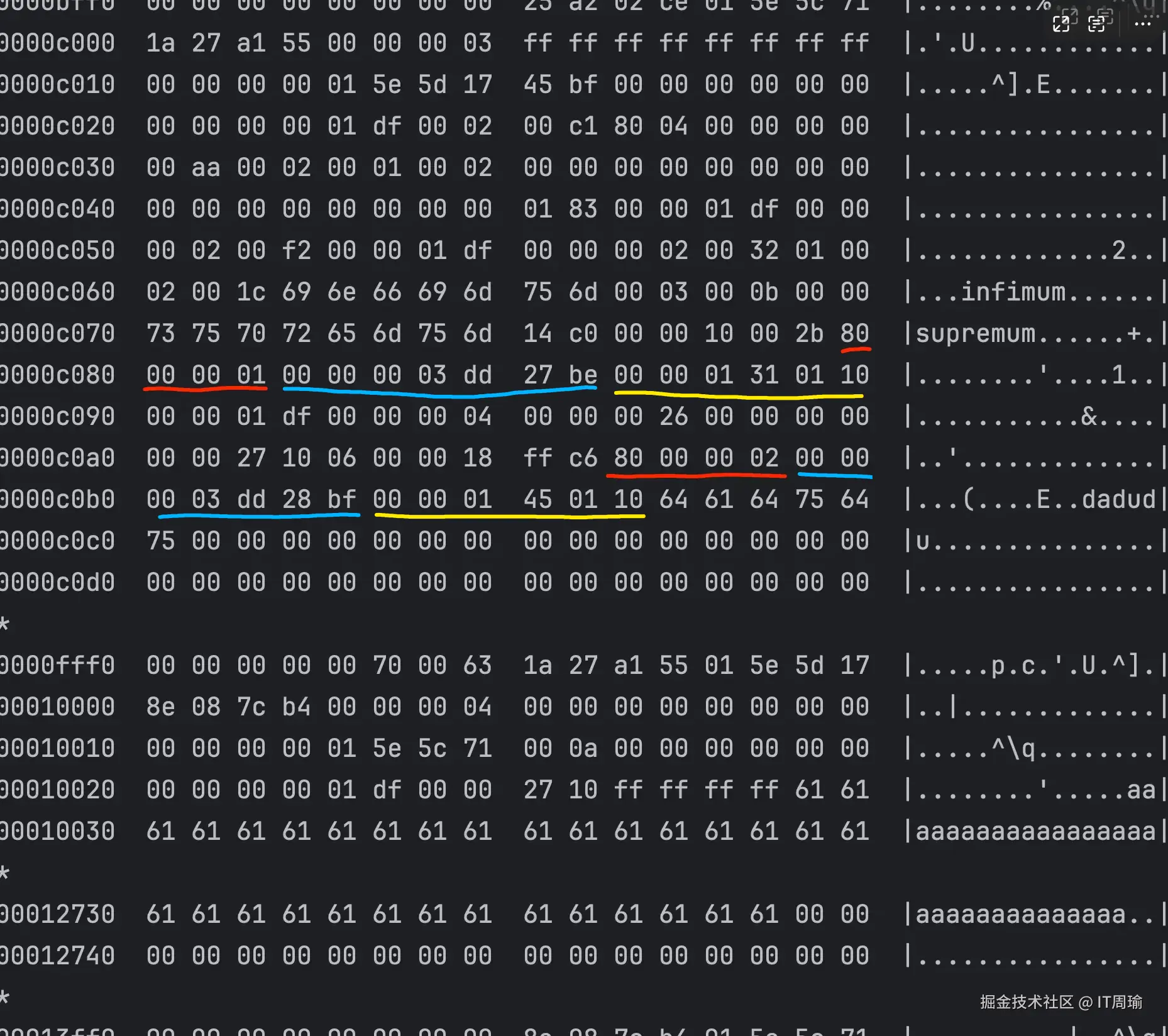

而id字段后面的7个字节为事务id，再往后面的6个字节为回滚指针，本文不需要关心，后面分析MVCC时候会用到

再往后就是两条记录中字段a的值了

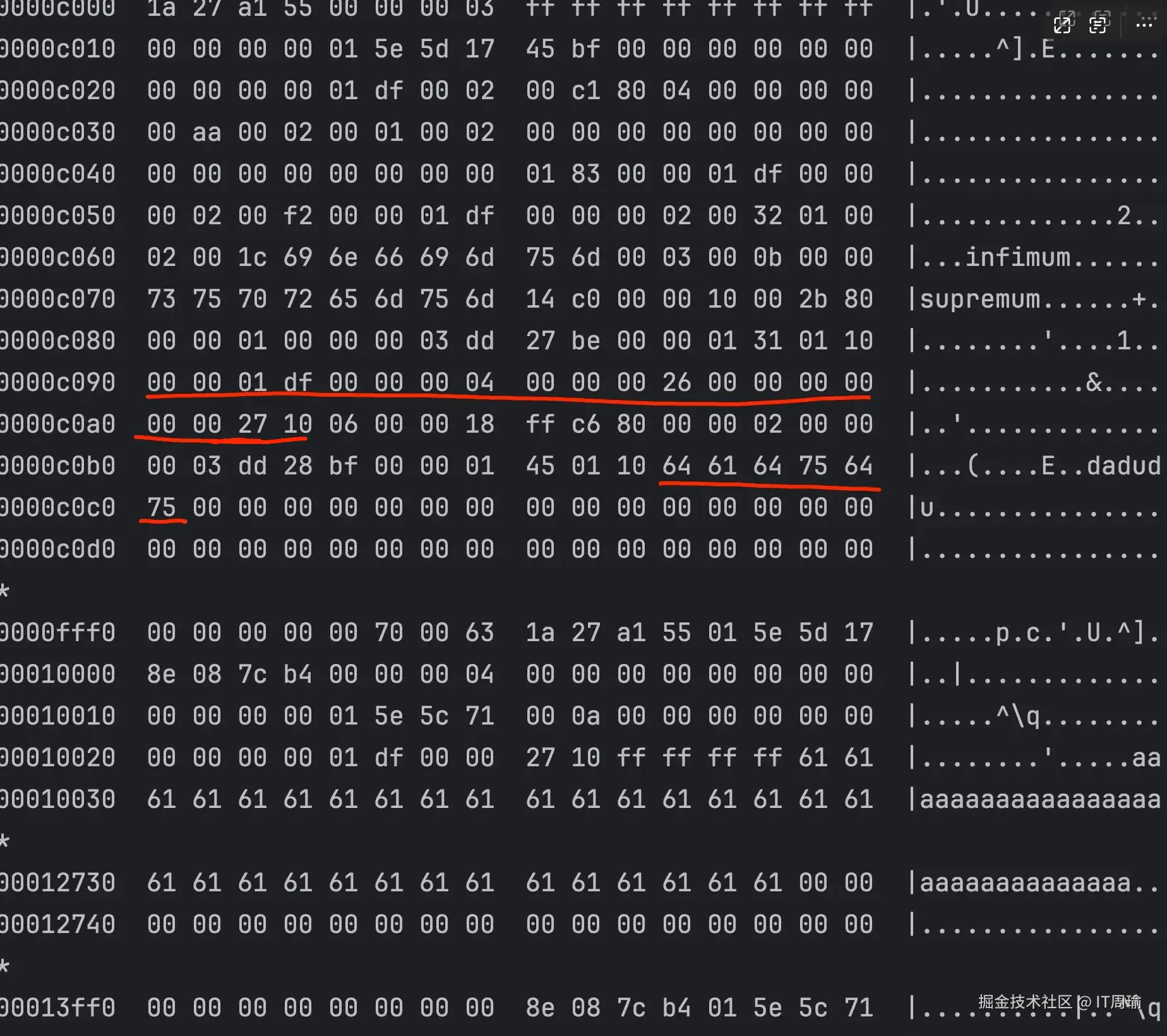

比较明显的是id=2的记录，就是64 61 64 75 64 75，就是'dadudu'对应的ASCII码，而id=1的记录中字段a的值就是溢出页地址，占了20个字节，比较明显的是00 00 00 04表示第4页，而00 00 00 26表示第4页中的第38个字节（十六进制26为十进制38），也就是

而在往后就是00 00 27 10，对应十进制为10000，也就是a字段真实内容的长度，因此从第3页找到溢出地址后（溢出页页号和偏移地址），能先得到字段的总长度，然后再按这个长度往后取10000个字节就得到a字段的真实数据。

不过，由于我们是提前知道了id=1的中a字段存的溢出地址，所以可以正常的分析出来，那InnoDB底层是如何知道a字段中存的是溢出地址而不是普通字段内容的呢？这就跟变长字段长度列表有关了。

变长字段长度列表

所谓变长字段长度列表，就是用来记录一行记录中所有varchar类型字段到底存了多少个字节数据的，我们现在只有一个varchar字段，所以只需要记录这一个字段的长度就可以了，另外，变长字段长度列表是存在一行记录的最前面的。

可以看出，

id=1的记录变长字段长度列表占两个字节为14 c0
id=2的记录变长字段长度列表占一个字节为06

比较明显的是，id=2的a字段为'dadudu'，所以占6个字节是对的。

但是id=1的14 c0该如何理解呢？

这里要结合源码来分析了。

源码分析

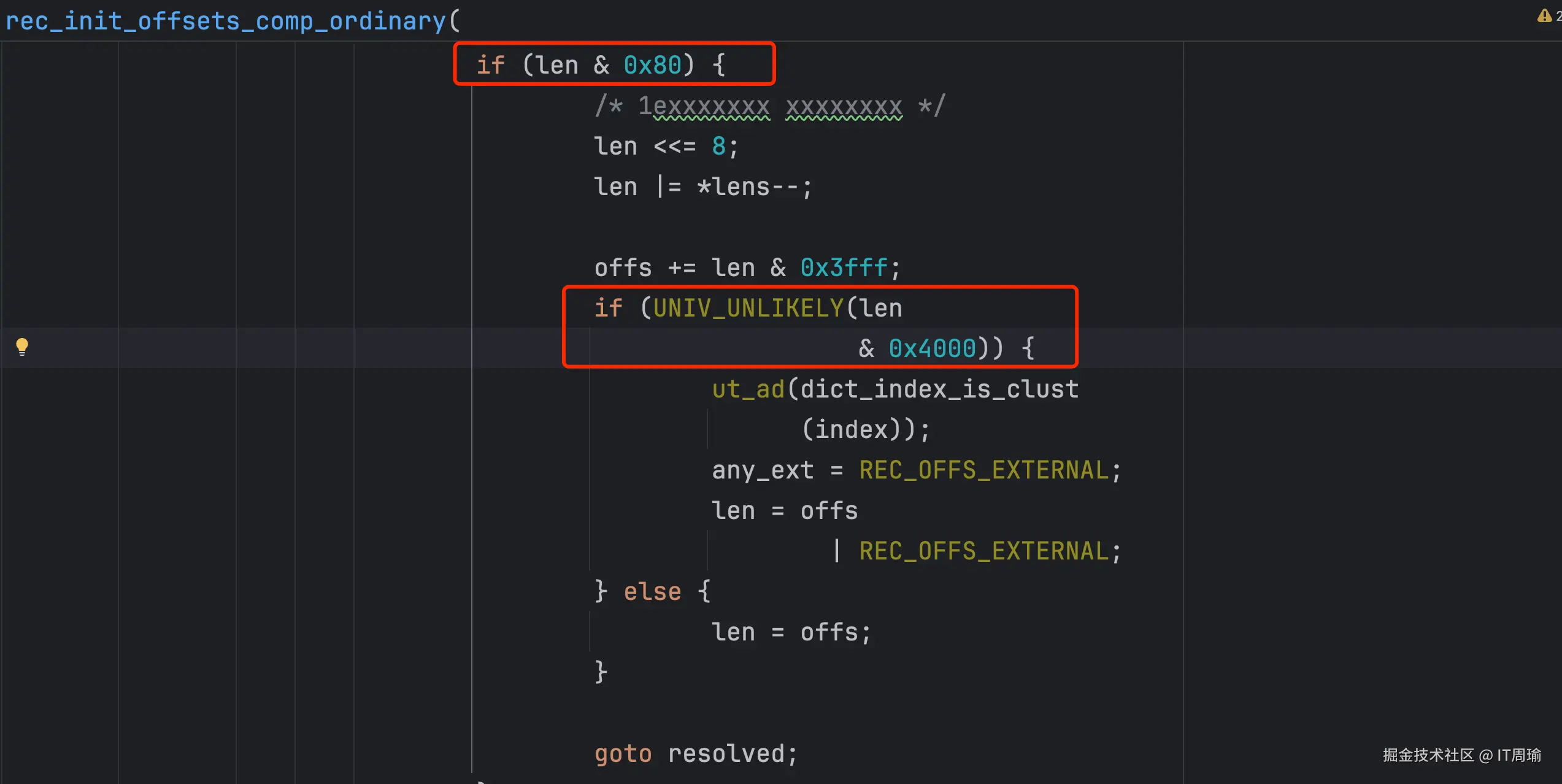

以下是InnoDB中来判断某个字段是不是溢出地址的源码实现。

假如传进来的是06，那么第一个判断就不符合条件了。

假如传进来的是14 c0，先符合第一个条件，表示是用两个字节来存的字段长度，但是用两个字节存字段长度并不能代表字段一定溢出了，还要符合第二个条件，所以这里的关键就是c0，c0对应的二进制为1100，能符合这两个条件，所以**c0**就是溢出字段的标记。

通过以上源码，最终可以得出：

06对应的是id=2的a字段的长度，是普通字段，长度为6
14 c0对应的是id=1的a字段的长度，但是c0表示是溢出字段，14表示溢出地址占用的字节数（20个字节），看上上图第一条红线部分，而不是字段真实数据占用的字节数，通过溢出地址可以找到真实数据的长度和真实数据。

写在最后

以上，就是本文的内容，介绍了：

什么是普通字段和溢出字段
为什么要进行溢出
通过ibd文件分析溢出地址长啥样
通过ibd文件和源码分析了变长字段长度中的溢出标记c0

MySQL源码还是很难的，很佩服写MySQL源码的这帮家伙，牛逼！
