1. 视频编码

1.1 编码技术的背景

图像，简单来说，就是静止的画面，它捕捉并记录了一个特定时刻的空间信息。就像一张照片，图像由大量的像素（Picture Elements）组成，每个像素都有自己的颜色和亮度值。

视频，则是动态的图像序列，它通过连续播放一系列的图像帧（Frames），给人以连续运动的错觉。每个视频帧都是一张独立的图像，当这些图像帧以足够的速度连续显示时（通常是每秒24帧或以上），我们的大脑就会将这些静止的图像融合，感知到流畅的动作和场景变化。视频除了图像信息外，通常还包含音频轨道，以提供完整的视听体验。

视频编码，简单来说，就是将原始的视频数据转换成另一种格式的过程，目的是为了高效地存储和传输视频文件。这个过程涉及到对视频内容的压缩，以便在保持尽可能好的视频质量的同时，减少视频文件的大小。可参考下述表格，我们假设有一个未压缩的原始视频数据，其大小为1GB（即1024MB），H.265/HEVC传输1分钟视频仅需128MB的带宽。

视频编码标准空间效率比较带宽占用比较
无编码（未压缩）100% (基准)100% (基准)
H.26425%25%
H.265/HEVC12.5%12.5%
VP920%20%
AV110%10%

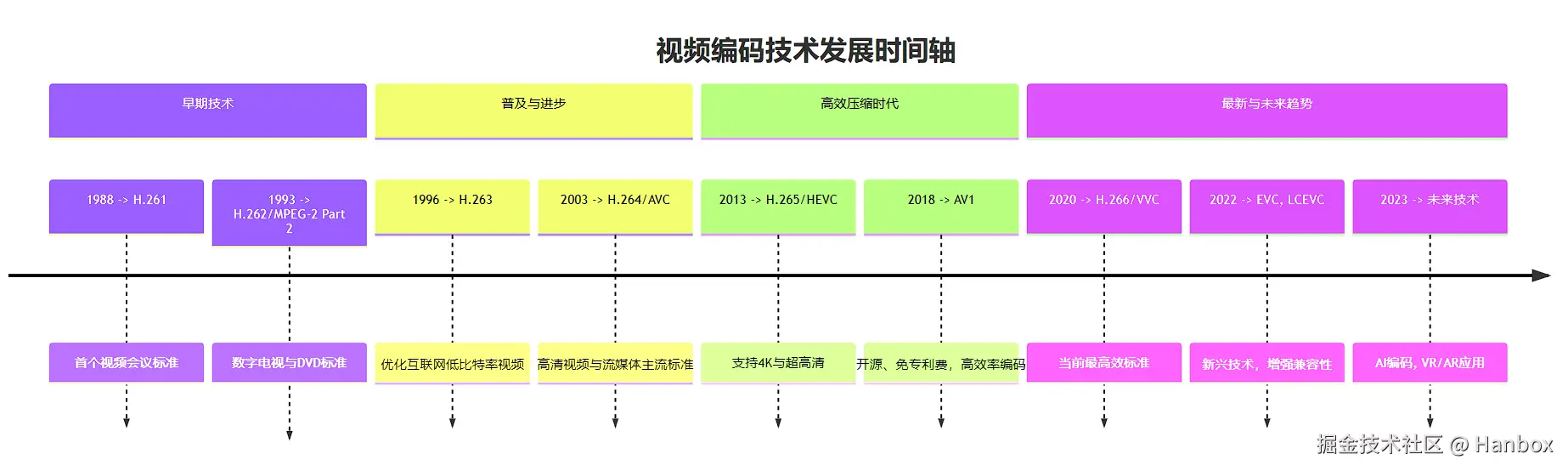

1.2 编码技术的发展

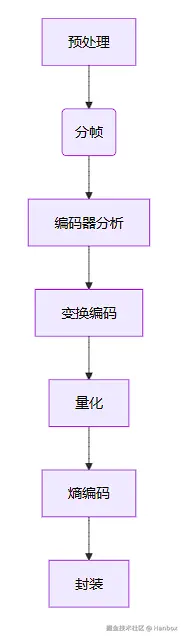

1.3 编码技术的流程


  • 预处理：在这个阶段，原始视频素材可能需要转换色彩空间（如从RGB到YUV），进行去噪处理以减少不必要的视觉噪声，以及调整分辨率以匹配目标输出要求。这些操作有助于提高编码效率和最终视频质量。
  • 分帧：视频被分解成一系列连续的画面或帧。根据编码标准（如H.264、H.265），这些帧会被标记为I帧、P帧、B帧等，用于实现不同级别的压缩和解码依赖关系。
  • 编码器分析：通过运动估计识别帧间变化，确定哪些区域是静态的，哪些是动态的，以及如何用前一帧的信息预测当前帧的内容，这一步骤对于P帧和B帧尤为重要。
  • 变换编码：使用如DCT这样的技术，将图像数据从空间域转换到频率域，这样可以更高效地去除视觉上不敏感的高频信息。
  • 量化：量化是对变换后的系数进行舍入处理，减少数据的精确度。这是损失压缩的主要来源，量化步长越大，压缩比越高，但图像质量损失也越大。
  • 熵编码：利用统计学方法，如霍夫曼编码，根据数据出现的频率来分配不同长度的编码，使常见数据用较短的码字表示，从而进一步压缩数据量。
  • 封装：最后，编码后的视频数据、音频数据（如果有的话）、字幕、元数据等被组合在一起，并按照特定的容器格式（如MP4、MKV）打包，形成可以在不同设备和平台上播放的完整视频文件。

H.264和H.265是两个广泛使用的视频编码标准，它们都是由国际电信联盟（ITU-T）视频编码专家组（VCEG）和国际标准化组织（ISO）动态图像专家组（MPEG）联合开发的，旨在提供高效的视频压缩技术，减少视频文件的大小，同时保持高质量的图像输出。这两种编码格式的广泛应用以及在GB/T 28181协议中主流视频格式，在这里我们重点介绍一下。

2. H.264/AVC（高级视频编码）

H.264，即Advanced Video Coding（AVC），是国际电信联盟（ITU-T）和国际标准化组织（ISO/IEC）联合推出的一种高度高效视频压缩标准。它通过采用先进的预测编码、熵编码和运动补偿技术，实现了在保证视频质量的同时大幅度减少所需带宽，广泛应用于从高清电视广播、网络视频、视频会议到移动设备和监控系统的各类视频服务中，是目前最普遍使用的视频压缩技术之一。

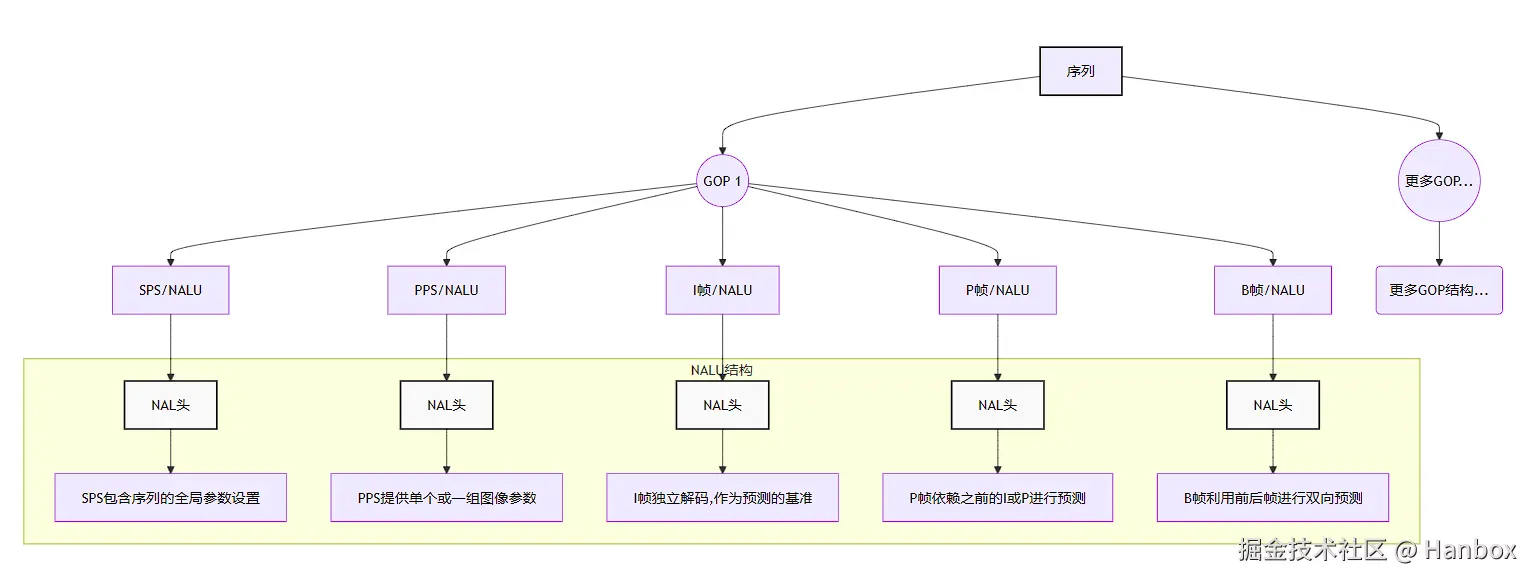

2.1 整体结构


  1. 序列位于最顶层，定义了整个视频的基本参数，并且可以包含多个GOP。
  2. 每个GOP以一个I/NALU开始，随后是P/NALU和/或B/NALU，形成了依赖关系链。
  3. NAL单元（包括SPS、PPS、I/NALU、P/NALU、B/NALU等）是数据传输和处理的基本单位，每个NAL单元都带有自己的头部和负载数据。
  4. SPS和PPS在视频流中通常位于序列或GOP的开头，为解码器提供必要的解码参数。

2.1.1 概念点

  • 序列（Sequence）

    • 定义: 视频序列是视频编码的最高层级结构，代表了一段连续的视频内容。一个序列始于序列头（Sequence Header），包含了整个序列的全局参数设置，比如图像尺寸（宽x高）、帧率、色彩空间信息等。
    • 作用: 定义整个视频的基本编码环境，确保解码器能够正确初始化并准备解码后续的图像数据。

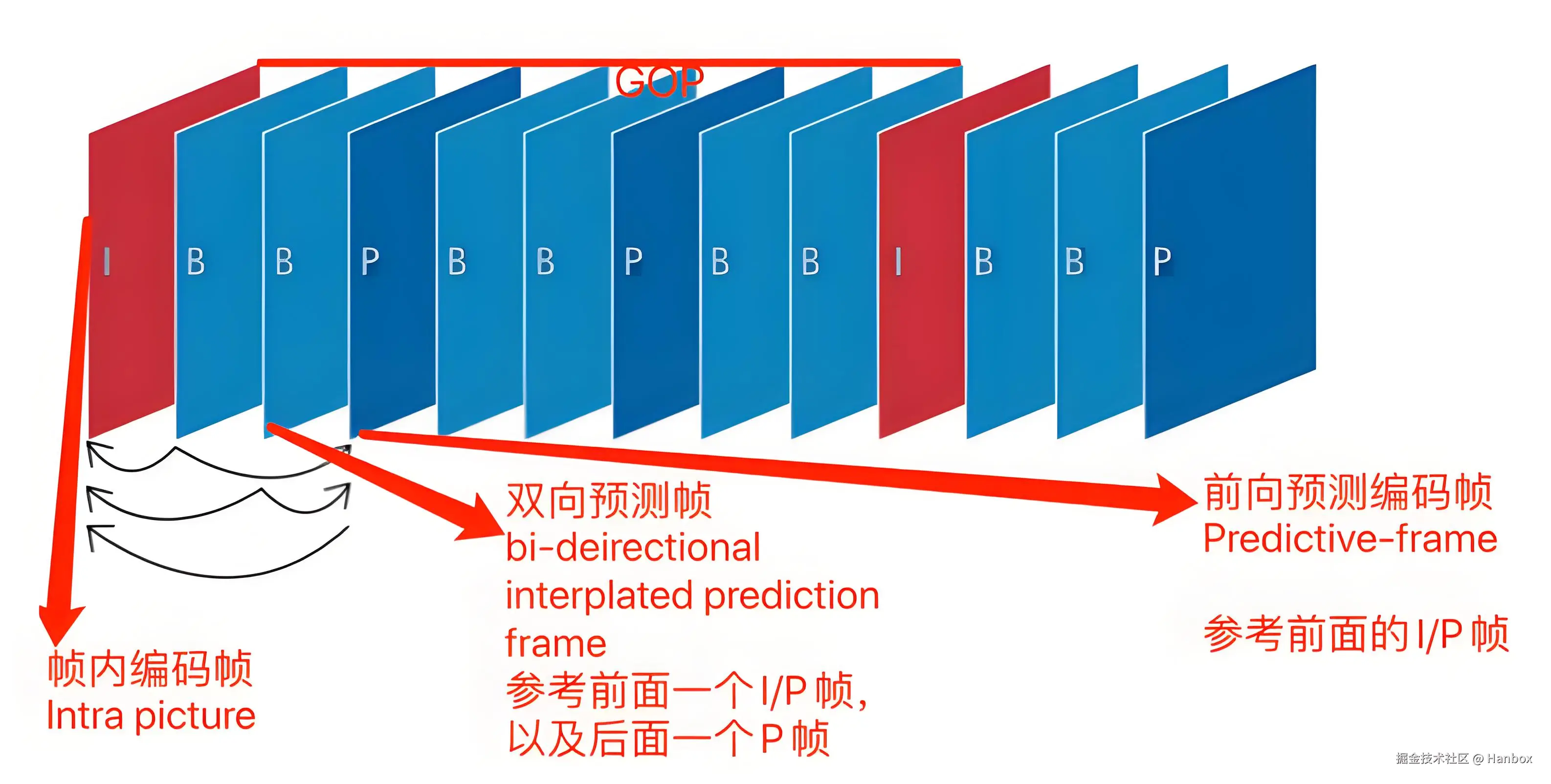

  • GOP（Group of Pictures）

    • 定义: GOP是一组连续的图像（帧），通常以一个独立解码的关键帧（I帧）开始，随后是依赖于该关键帧的预测帧（P帧和B帧）。因此I帧，尤其是IDR帧，是GOP的明显标志。

    • 组成:


      • I帧（Intra-coded picture，帧内编码图像）：I帧是视频编码中的一种基本帧类型，它采用帧内预测的方式进行编码，即只考虑本帧内的信息而不参考前后帧的内容。I帧包含了重构该帧所需的所有数据，相当于一个独立的、经过压缩的图像，可以独立解码显示，不需要其他帧的信息辅助。

        • 自包含性：I帧不依赖于视频流中的其他帧，可以独立解码，适合做随机访问点。

        • 恢复点：在视频播放中断或错误时，从最近的I帧开始解码可以恢复画面。

        • 压缩效率：相对于P帧和B帧，I帧的压缩效率较低，因为没有利用时间冗余信息。

        IDR帧（Instantaneous Decoding Refresh frame，即时解码刷新帧）：IDR帧是一种特殊的I帧，除了具备I帧的所有属性外，还具有“即时解码刷新”的特性。当解码器遇到IDR帧时，它会清空解码缓冲区中的所有先前帧信息，包括P帧和B帧的参考数据，强制从IDR帧开始全新的解码过程，确保了视频流的干净起点。

        • 强制刷新：IDR帧之后的帧不能引用IDR帧之前的任何帧，实现了解码状态的完全重置。
        • 错误隔离：这种机制有效防止了错误传播，一旦网络出现丢包，从下一个IDR帧开始即可恢复正确解码，而不影响之后的帧。
        • 快速定位：IDR帧也是视频流中的理想随机接入点，便于快速跳转播放。

        NAL单元类型标识非IDR I帧通常标记为类型5，IDR帧（一种特殊的I帧）标记为类型1

      • P帧（Predictive-coded picture，预测编码图像）是一种基于运动补偿的帧类型，它利用了视频序列中前后帧之间的时空相关性来实现高效的压缩。P帧是I帧之后的帧，通过参考其前一帧（通常是I帧或之前的P帧）来预测当前帧的改变部分，仅编码变化或新增的信息，大大减少了所需的比特数，提高了压缩效率。

        • 运动估计：P帧编码的第一步是进行运动估计。编码器会分析当前P帧与参考帧（通常是前一帧）之间的差异，计算出画面中物体的运动矢量。这意味着找到图像块的最佳匹配位置，以预测P帧中每个宏块或子宏块的内容。
        • 运动补偿：基于运动估计的结果，编码器会计算出预测误差，即实际图像块与预测图像块的差异。这个差异（残差）相比于原始图像信息，通常具有更高的压缩效率。
        • 编码残差：预测误差经过变换编码（如离散余弦变换DCT）、量化和熵编码（如CABAC或CAVLC）等步骤，被高效地编码并存储。这些步骤与I帧中的类似，但因为处理的是残差信息，所以通常需要的比特数更少。
        • 参考帧：P帧的解码需要参考其前序帧，这意味着在解码流程中，必须先有参考帧的完整信息才能正确解码P帧。这种向前的依赖性使得P帧不能独立解码，但也是其高压缩效率的来源。

        NAL单元类型标识通常标记为类型**2**，与某些情况下的I帧和B帧共用此类型，具体区分依赖其他编码信息

      • B帧（Bi-directional predicted picture，双向预测编码图像）是一种更为复杂的帧类型，它利用了前后两帧（未来帧和过去帧）的信息来进行预测编码，以此达到更高的压缩效率。与P帧相比，B帧能够更准确地预测运动物体的形态，从而编码更少的残差信息，节省更多的带宽。

        • 双向预测：B帧最大的特点是它可以同时参考前一帧（P帧或I帧）和后一帧（P帧或I帧）来进行预测编码。编码器执行两次运动估计，一次向前（参考过去的帧），一次向后（参考未来的帧），然后结合这两个预测结果来生成最佳的预测图像。
        • 最佳预测选择：基于双向预测得到的两个预测图像，编码器会计算出综合考虑两者的最佳预测结果，使得预测误差最小化。这个过程可能涉及到加权平均或其他优化策略。
        • 编码残差：与P帧一样，B帧最终编码的也是预测误差信息。预测误差经过变换编码（如DCT）、量化和熵编码，以高效的形式存储。
        • 解码依赖性：B帧的解码最为复杂，因为它依赖于两个方向上的参考帧，这意味着在解码顺序上，B帧往往位于其参考帧之后。这增加了编解码的复杂度，同时也要求解码器必须有较大的缓冲区来存储未解码的帧。

        NAL单元类型标识大多数情况下标记为类型**2**，其与P帧的差异在于编码时采用的双向预测信息

    • 作用: 通过引入时间上的冗余减少，实现高效的视频压缩。GOP的长度（即包含了多少帧）是编码策略的一部分，影响着视频质量和解码延迟。

  • NAL（Network Abstraction Layer）

    • 定义: NAL是H.264编码中用来封装编码数据的一种方式，它将编码后的原始数据分割成携带不同类型信息的单元，便于网络传输和解码处理。
    • NAL单元结构:

      • 起始码（Start Code）或长度前缀（Length Prefix） ：起始码是一个特定的字节序列（如0x000001或Annex B格式的0x00000001），用于标识NAL单元的开始。在某些传输情况下，可能会使用长度前缀来代替起始码，以适应特定的封装格式。

        1. Annex B格式：

        • 最常用的封装格式，特别是在基于IP的网络传输中。

        • 每个NAL单元前都带有起始码（Start Code），通常是0x00000001或者对于较短版本的0x000001。

        • 起始码用来标识一个新的NAL单元的开始，便于解码器分离和处理各个NAL单元。

        • 不包含长度信息，解码器需要依赖起始码来区分NAL单元。

        1. AVCC格式（Advanced Video Coding Configuration Record） ：

        • 常用于MP4等基于ISO Base Media File Format的容器中。
        • NAL单元前没有起始码，而是使用长度字段来表示每个NAL单元的长度。
        • 在容器文件头部会有一个AVCDecoderConfigurationRecord记录，包含SPS、PPS等参数信息。
        • 这种格式更适用于文件存储和需要精确控制数据包长度的场景。

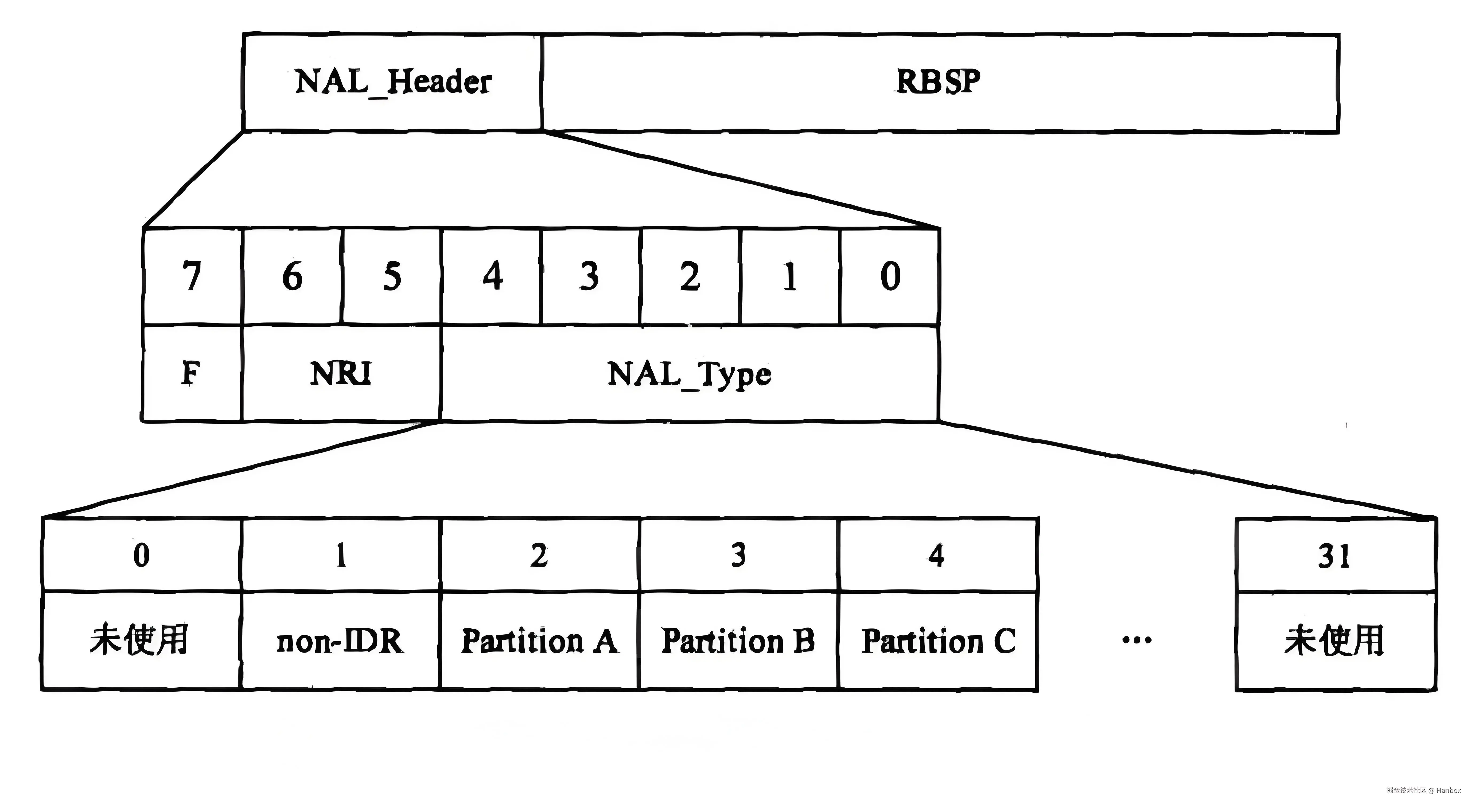

      • NAL头（NAL Header） ：紧跟在起始码或长度前缀之后，通常占一个字节，包含以下信息：

        • FORBIDDEN_ZERO_BIT：1位，总是为0，用于错误检测。
        • NAL_UNIT_TYPE：5位，定义了NAL单元的类型，如I帧（IDR为1，非IDR为5）、P帧（通常为2）、B帧（通常也为2）、SEI（补充增强信息）等。
        • NAL_PRIORITY_ID：3位，在某些应用中用于指示NAL单元的重要性，但在H.264中通常未使用。

      • 负载数据（Payload Data） ：包含实际的编码数据，如图像数据、序列参数集（SPS）、图像参数集（PPS）或SEI消息等，具体内容根据NAL单元类型而定。


    • NAL单元类型
      • 1: IDR图像（IDR Slice），表示即时解码刷新点，用于错误恢复和随机接入。
      • 2: 非IDR图像的切片（Non-IDR Slice），包括P帧和B帧的切片。
      • 5: I帧的切片（I Slice），不含IDR属性的帧内编码图像。
      • 6、7、8、9、10、11: 定义了不同类型的补充增强信息（SEI）单元，用于传输时间戳、字幕信息等。
      • 12: 序列参数集（SPS），定义了一段视频序列的编码参数。
      • 13: 图像参数集（PPS），针对单个图像的编码参数。
      • 14: 解码器自主运算数据（Access UnitDelimiter），用于分隔访问单元。
      • 15: 空NAL单元（Filler Data），填充数据，用于字节对齐等目的。

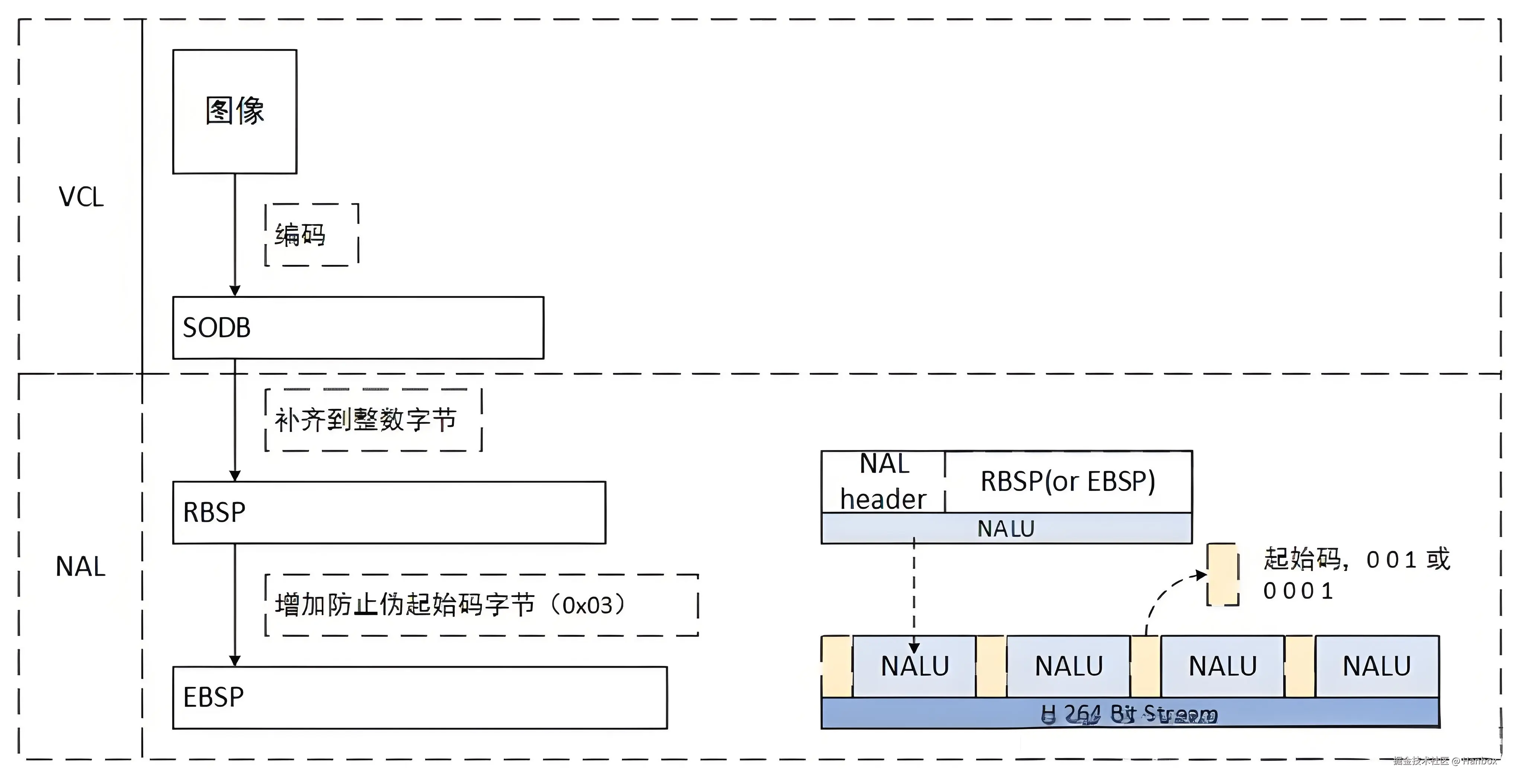

  • VCL（Video Coding Layer）


2.2 所使用压缩技术

  1. 帧间预测（Inter-frame Prediction） ：通过比较前后帧之间的差异来进行运动估计，预测每一帧中物体的运动方向和速度，仅对运动矢量和残差进行编码，大大减少了需要传输的数据量。
  2. 帧内预测（Intra-frame Prediction） ：在单个帧内部利用周围像素的信息来预测当前块的内容，减少空间冗余。H.264引入了多种帧内预测模式，提高了预测精度。
  3. 变换编码（Transform Coding） ：将预测后的残差信号进行离散余弦变换（DCT）或类似的正交变换，将空间域信号转换到频率域，使信号能量集中，便于进行量化和熵编码。
  4. 量化（Quantization） ：在变换编码之后，对变换系数进行量化，将连续的数值映射为离散的值，这一过程会引入一定的失真，但也是压缩的关键步骤，通过调整量化参数可以在压缩效率和图像质量之间权衡。
  5. 熵编码（Entropy Coding） ：对量化后的系数进行熵编码，通常是使用上下文自适应的二进制算术编码（CABAC）或上下文自适应的变长编码（CAVLC），这两种方法都能根据符号出现的概率动态调整编码长度，从而进一步提高压缩效率。
  6. 环路滤波（Deblocking and SAO Filter） ：为了减少因压缩带来的块效应，H.264采用了去块滤波器（Deblocking Filter）和采样自适应偏移（Sample Adaptive Offset, SAO）等后处理技术，提升解码后图像的视觉质量。
  7. 多参考帧预测：H.264允许使用多个过去的帧作为参考帧进行运动补偿，增加了预测的灵活性和准确性，进一步提高压缩效率。

2.3 编码基础流程

graph TD;
    A[输入视频帧] --> B(图像分割为宏块);
    B --> C{帧类型};
    C --> |I帧| D[帧内预测];
    C --> |P帧| E[运动估计];
    C --> |B帧| F[双向预测];
    D & E & F --> G[预测误差];
    G --> H[变换编码DCT];
    H --> I[量化];
    I --> J[熵编码CAVLC/CABAC];
    J --> K[环路滤波Deblocking];
    K --> L(NAL单元封装);
    L --> M[输出码流];
    style A fill:#f9f,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style B fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style C fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style D fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style E fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style F fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style G fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style H fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style I fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style J fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style K fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style L fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style M fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;

基本流程

  1. 输入视频帧：视频序列的原始输入。
  2. 图像分割为宏块：视频帧被分割成多个固定大小的宏块（通常为16x16像素）作为基本编码单位。
  3. 帧类型：根据编码策略选择帧为I帧（帧内编码）、P帧（前向预测帧）或B帧（双向预测帧）。
    • I帧：仅使用帧内预测，不参考其他帧。
    • P帧：使用前一帧进行运动预测，产生预测误差。
    • B帧：同时参考前后帧进行双向预测，提高压缩效率。
  4. 预测：根据帧类型执行帧内预测或帧间预测，产生预测误差信号。
  5. 预测误差：实际像素值与预测值之差，需要进一步编码。
  6. 变换编码（DCT） ：使用离散余弦变换（DCT）将空间域的预测误差转换到频率域，便于压缩。
  7. 量化：将变换后的系数进行量化处理，去除不重要的信息，进一步压缩数据。
  8. 熵编码（CAVLC/CABAC） ：对量化后的系数进行熵编码，CABAC（上下文自适应二进制算术编码）通常比CAVLC（基于内容的自适应变长编码）更高效。
  9. 环路滤波（Deblocking） ：应用去块滤波器减少因量化引入的块效应，提升图像质量。
  10. NAL单元封装：将编码后的数据封装成网络抽象层（NAL）单元，便于传输和解码。
  11. 输出码流：最终编码后的视频数据，准备用于存储或传输。

3. H.265/HEVC（高效视频编码）

H.265，也称为High Efficiency Video Coding (HEVC)，是继H.264之后的新一代视频编码标准，由ITU-T和ISO/IEC联合制定。H.265旨在以更高效的压缩算法，在保持视频质量不变的情况下，相比H.264减少约50% 的比特率，或者在相同比特率下提供更高质量的视频体验。这一进步对于高分辨率视频内容（如4K、8K超高清视频）的存储和传输尤为重要，广泛适用于流媒体服务、广播电视、视频监控及移动视频等领域。尽管H.265带来了显著的效率提升，但由于其较高的计算复杂度和潜在的专利授权费用，其普及和应用面临着一定挑战。

3.1 所使用压缩技术

  1. 编码树单元（CTU）和四叉树划分：H.265使用更大的编码树单元（最大可达64x64像素），并引入四叉树结构来灵活划分编码单元（CU）、预测单元（PU）和变换单元（TU），这使得编码器能更精细地适应图像内容的复杂度，实现更佳的压缩效率。
  2. 更丰富的运动预测模式：除了传统的帧间预测模式外，H.265新增了更多运动矢量预测方向、合并相邻块的运动信息、以及高级运动矢量预测等技术，提高了运动补偿的精度，减少了预测误差。
  3. 更高效的熵编码：延续了H.264中的CABAC（上下文自适应二进制算术编码），并进一步优化了上下文模型，提升了熵编码的性能，有效减小了编码后的数据量。
  4. 样本自适应偏移（SAO）和自适应环路滤波（ALF） ：SAO通过分析像素值的分布对边缘和平滑区域进行优化，而ALF则动态调整滤波强度，两者共同作用于编码后阶段，显著改善了图像质量，减少压缩产生的视觉失真。
  5. 并行处理技术：引入了瓦片（Tiles）和波前并行处理（Wavefront Parallel Processing, WPP）等机制，支持视频编码过程中的并行计算，提高了编码速度和效率，特别适合现代多核处理器架构。
  6. 色度采样比例的灵活性：允许在不同区域使用不同的色度采样格式（4:2:0、4:2:2、4:4:4等），根据内容特点优化压缩，尤其是在高色彩精度需求的场景中。
  7. 自适应量化和去块滤波优化：根据图像内容动态调整量化参数，减少视觉失真；同时，增强的去块滤波算法能更有效地消除块效应，保持图像的自然平滑度。

3.2 编码基础流程

graph TD;
    A[输入视频帧] --> B(图像分割为CTUs);
    B --> C{预测类型};
    C --> |I块| D[帧内预测];
    C --> |P块| E[运动估计];
    C --> |B块| F[双向预测];
    D & E & F --> G[残差编码];
    G --> H[变换编码];
    H --> I[量化];
    I --> J[熵编码];
    J --> K[环路滤波];
    K --> L(NAL单元封装);
    L --> M[输出码流];
    style A fill:#f9f,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style B fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style C fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style D fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style E fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style F fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style G fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style H fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style I fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style J fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style K fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style L fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;
    style M fill:#def,stroke:#333,stroke-width:2px,rx:5,ry:5;

基本步骤

  1. 输入视频帧后，图像被分割成编码树单元（CTUs）。
  2. 根据块的类型（I块、P块、B块），分别进行帧内预测、运动估计（帧间预测）或双向预测。
  3. 预测后的残差信号进行变换编码（如DCT）。
  4. 变换后的系数进行量化。
  5. 量化后的系数进行熵编码（如CABAC或CAVLC）。
  6. 熵编码后，应用环路滤波（例如去块效应滤波、采样自适应偏移等）来改善图像质量。
  7. 最后，处理过的数据被封装成网络抽象层（NAL）单元，输出为编码码流。

4. 多种编码格式的对比

维度H.264 (AVC)H.265 (HEVC)VP9AV1
发布时间2003年2013年2013年2018年
开发机构ITU-T VCEG & ISO MPEGITU-T VCEG & ISO MPEGGoogleAlliance for Open Media
主要应用网络视频、蓝光光盘、IP监控等高清电视、4K/8K超高清视频、流媒体服务、视频会议系统等YouTube、WebM项目、一些流媒体服务逐步应用于流媒体服务、网页浏览器、视频编辑软件等
压缩效率相比MPEG-4 Part 2，节省约50%比特率相比H.264，平均节省约50%比特率，高分辨率视频效率更高相比H.264有显著提升，尤其是在高分辨率下当前最高效率，特别针对高分辨率和HDR内容优化
图像质量支持高清至8K分辨率，提供高质量图像在相同比特率下提供更高质量图像，优化细节处理，支持更高分辨率提供与H.265相近的图像质量，优化色彩和动态范围提供最佳图像质量，尤其在复杂场景和高动态范围内容上
硬件解码支持广泛支持，包括较老设备新设备普遍支持，但老设备支持度有限，可能需要软件解码渐增，主要在较新设备和一些平台上有良好支持支持正在增长，但在一些老旧设备上可能缺乏硬件加速
编码复杂度相对较低显著高于H.264，需要更强大计算资源较高，需要较强计算力最高，极度依赖高性能硬件以实现有效编码
解码复杂度适中，兼容性好增加，特别是高分辨率内容高于H.264，但在现代硬件上表现良好目前最高，要求较高性能的解码器
版权与专利需要支付专利许可费需要支付专利许可费，且费用可能更高免专利费，但Google保留部分权利完全免专利费，开放源代码
兼容性与普及度非常高，几乎被所有现代播放器和设备支持普及度正在上升，但在某些老设备上不兼容在Web平台上广泛使用，但在一些传统设备上的支持有限正在逐渐提高，特别是在支持开放标准的新设备上
网络适应性良好，适合各种网络环境更佳，特别适合高分辨率视频在有限带宽下的传输良好，针对网络流媒体进行了优化优化针对互联网流媒体，特别是在高分辨率内容传输上
