可视化图形库介绍:D3.js 、 Konva、Fabric.js 和 PixiJS

1,186 阅读8分钟

在日常开发中,涉及到可视化图形时,最常用到的是 EChartsG2 等库,它们因其易用性和丰富的功能而广受欢迎。然而,除了这两者外,还有一些其他优秀的图形库值得关注。

按照功能分类,图形库的概括如下:

功能分类示例
数据可视化库- D3.js:灵活的数据驱动库,适合复杂可视化
- ECharts:易用,支持多种图表类型
- Highcharts:商业图表库,擅长金融和报表图表
- Cesium3D 地图可视化框架
图形编辑库- Konva:2D Canvas 绘图,支持交互和动画
- Fabric.js:强大的图形编辑功能
- Paper.js:专注于精确的矢量图形
游戏引擎/动画库- PixiJS:高效的 2D 渲染引擎
- Three.js:用于 3D 渲染的库
- Babylon.js:功能强大的 3D 游戏引擎
- PlayCanvas:功能强大的 3D 游戏引擎
综合性图形库- ZRender:底层 Canvas 渲染库,也是ECharts的底层引擎
- G2:集成数据可视化和图形编辑功能

今天我们重点介绍四个常见的 JavaScript 图形操作库: D3.jsKonvaFabric.jsPixiJS


1. D3.js

D3.js(Data-Driven Documents)是一个用于数据可视化的库,能够根据数据生成动态的 SVG、Canvas 图形。它提供了灵活的 API 来处理数据,并将其映射到图形元素上,常用于构建图表、仪表盘等可视化应用。

简单概括:D3.js 是一个专注于数据可视化的 JavaScript 库。

核心原理:

D3.js 的核心是通过操作 DOM 元素(如 SVG 或 HTML)来实现数据驱动的可视化。它将数据与图形元素绑定,当数据发生变化时,D3.js 会自动更新对应的图形。D3.js 还支持过渡动画、事件处理和复杂的数据转换,因此开发者可以实现交互性强、响应式的数据可视化图表。

社区生态:

D3.js 是一个数据驱动的图形生成库,广泛应用于数据可视化领域。D3.js 拥有庞大的用户群体和丰富的插件生态,几乎可以处理任何类型的数据可视化需求。D3.js 提供了非常灵活和强大的 API,但也因为其复杂性让初学者有一定的学习曲线。

应用场景:

  • 数据可视化仪表盘
  • 动态交互式图表
  • 地图可视化
  • 数据驱动的网页内容

常见可视化库:

D3.jsEChartsHighchartsG2 都是常见的数据可视化库,它们各自有独特的特点和应用场景。以下是它们的异同之处:

  • 相同之处

    • 开箱即用(除 D3.js 外):EChartsHighchartsG2 都提供了预定义的常用图表,用户只需简单的配置就可以生成可视化,而 D3.js 更强调定制,必须从头开始构建图表。

    • 交互性:所有库都支持基本的交互操作,如鼠标悬停、点击、缩放等,D3.jsG2 在自定义交互方面更灵活。

    • 跨平台支持:它们都支持在主流浏览器中运行,并且可以生成响应式的可视化结果,适用于不同分辨率的设备。

  • 不同之处

    • 灵活性 vs 易用性D3.js 的灵活性最高,但需要更多的开发时间,而 EChartsHighchartsG2 则更强调易用性,提供大量内置功能,适合快速实现可视化。

    • 渲染技术D3.js 可基于 DOM、SVG 和 Canvas 进行渲染,提供极大的灵活性;EChartsG2 主要使用 Canvas 进行渲染,Highcharts 则主要使用 SVG 渲染。

    • 开源 vs 商业D3.jsEChartsG2 是开源项目,Highcharts 是商业软件,需要在商业项目中购买授权。

示例:

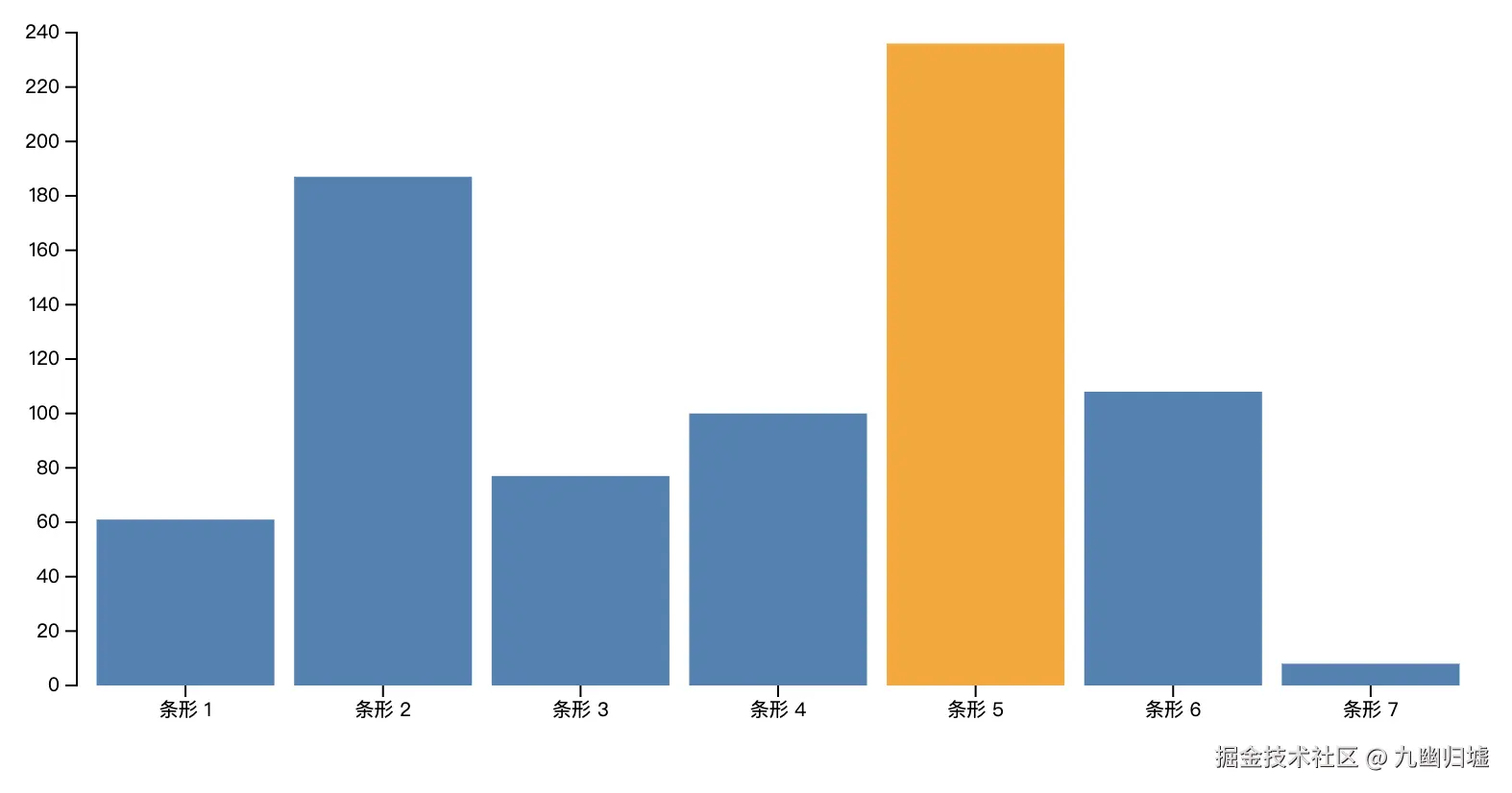

下面是一个动态更新的条形图,每隔两秒条形的高度会根据随机生成的新数据改变。

<!DOCTYPE html>
<html lang="en">
  <head>
    <title>Home</title>
    <meta charset="UTF-8" />
    <meta name="viewport" content="width=device-width" />
    <!--
      Need a visual blank slate?
      Remove all code in `styles.css`!
    -->
    <script type="module" src="script.js"></script>
    <script src="https://d3js.org/d3.v7.min.js"></script>
    <style>
      .bar {
        fill: steelblue;
      }
      .bar:hover {
        fill: orange;
      }
      .axis--x path {
        display: none;
      }
    </style>
  </head>
  <body>
    <svg width="800" height="400"></svg>
    <script>
      const data = [30, 86, 168, 234, 23, 130, 145];
      const svg = d3.select('svg');
      const margin = { top: 20, right: 30, bottom: 40, left: 40 };
      const width = +svg.attr('width') - margin.left - margin.right;
      const height = +svg.attr('height') - margin.top - margin.bottom;

      const x = d3
        .scaleBand()
        .domain(data.map((d, i) => i))
        .range([0, width])
        .padding(0.1);

      const y = d3
        .scaleLinear()
        .domain([0, d3.max(data)])
        .nice()
        .range([height, 0]);

      const g = svg
        .append('g')
        .attr('transform', `translate(${margin.left},${margin.top})`);

      g.append('g')
        .attr('class', 'axis axis--x')
        .attr('transform', `translate(0,${height})`)
        .call(d3.axisBottom(x).tickFormat((i) => `条形 ${i + 1}`));

      g.append('g').attr('class', 'axis axis--y').call(d3.axisLeft(y));

      g.selectAll('.bar')
        .data(data)
        .enter()
        .append('rect')
        .attr('class', 'bar')
        .attr('x', (d, i) => x(i))
        .attr('y', (d) => y(d))
        .attr('width', x.bandwidth())
        .attr('height', (d) => height - y(d));

      // 动态更新数据
      setInterval(() => {
        data.forEach((d, i) => (data[i] = Math.floor(Math.random() * 250)));
        update();
      }, 2000);

      function update() {
        y.domain([0, d3.max(data)]).nice();

        g.selectAll('.bar')
          .data(data)
          .transition()
          .duration(500)
          .attr('y', (d) => y(d))
          .attr('height', (d) => height - y(d));

        g.select('.axis--y').transition().duration(500).call(d3.axisLeft(y));
      }
    </script>
  </body>
</html>



2. Konva

Konva 是一个 2D 图形库,基于 HTML5 Canvas 技术,主要用于创建复杂的用户交互界面。它提供了一个高性能的绘图和渲染环境,特别适合桌面和移动端的图形操作。

简单概括:Konva 是一个用于创建 2D 图形的 JavaScript 库,专注于 HTML5 Canvas。

核心原理:

Konva 的核心是基于 Canvas API 进行渲染,它通过封装图形层(Layer)和舞台(Stage)的概念来管理图形的绘制与事件处理。通过构建多层次的图形对象,Konva 可以高效地控制哪些部分需要重新绘制,并通过事件监听器实现用户交互(如拖动、缩放、点击等)。

它的最大优势便是拥有强大的事件驱动功能。

社区生态:

Konva 拥有一个活跃的社区,并且在 GitHub 上维护积极。Konva 的社区生态相对简洁,但文档齐全,示例丰富,足以支持大部分常见的 2D 图形操作需求。Konva 的 GitHub 仓库有较多的 star 数,显示出它的稳定用户基础。

应用场景:

  • 数据可视化
  • 交互式白板
  • 可拖拽的 UI 组件
  • 轻量级 2D 游戏开发

示例:

<!DOCTYPE html>
<html lang="zh">
<head>
    <meta charset="UTF-8">
    <title>Konva 事件处理示例</title>
    <script src="https://unpkg.com/konva@9.3.15/konva.min.js"></script>
</head>
<body>
    <div id="container"></div>
    <script>
        const stage = new Konva.Stage({
            container: 'container',
            width: 800,
            height: 600
        });

        const layer = new Konva.Layer();
        const rect = new Konva.Rect({
            x: 100,
            y: 100,
            width: 100,
            height: 100,
            fill: 'red',
            draggable: true
        });

        rect.on('click', () => {
            rect.fill(`hsl(${Math.random() * 360}, 100%, 50%)`); // 随机颜色
            layer.batchDraw(); // 更新图层
        });

        layer.add(rect);
        stage.add(layer);
    </script>
</body>
</html>

3. Fabric.js

Fabric.js 是一个强大的基于 Canvas 的 JavaScript 图形库,专注于矢量图形和图像编辑。它提供了对图形对象的高级操作(旋转、缩放、拖拽、裁剪等),非常适合构建类似 Photoshop 的在线图片编辑工具。

简单概括:Fabric.js 是一个强大的 HTML5 Canvas 库,专注于实现矢量图形编辑。

核心原理:

Fabric.js 提供了一个完整的对象模型,允许开发者在 Canvas 上管理和操作图形对象。每个对象都是独立的,并且可以通过简单的 API 实现旋转、缩放、位移等操作。Fabric.js 支持将图形导出为 SVG 或 JSON 以便保存和重用。此外,它还支持图像的高级操作,如滤镜应用、裁剪和变形。

社区生态:

Fabric.js 是一个更成熟的库,具有较大的用户基础和社区支持,尤其在图像编辑和矢量图形操作领域。Fabric.js 的插件生态也较为完善,很多开发者基于 Fabric.js 开发了各种图像处理和绘图工具。

应用场景:

  • 在线图片编辑器
  • 矢量图形工具
  • 动态图形生成
  • 图形导入导出(SVG/JSON)

示例:

<!DOCTYPE html>
<html lang="zh">
<head>
    <meta charset="UTF-8">
    <title>Fabric.js 事件处理示例</title>
    <script src="https://cdnjs.cloudflare.com/ajax/libs/fabric.js/5.3.0/fabric.min.js"></script>
    <style>
        canvas { border: 1px solid #ccc; }
    </style>
</head>
<body>
    <canvas id="canvas" width="800" height="600"></canvas>
    <script>
        const canvas = new fabric.Canvas('canvas');
        const rect = new fabric.Rect({
            left: 100,
            top: 100,
            fill: 'red',
            width: 100,
            height: 100,
            selectable: true
        });

        rect.on('mousedown', () => {
            rect.set('fill', `#${Math.floor(Math.random()*16777215).toString(16)}`); // 随机颜色
            canvas.renderAll(); // 重新渲染画布
        });

        canvas.add(rect);
    </script>
</body>
</html>

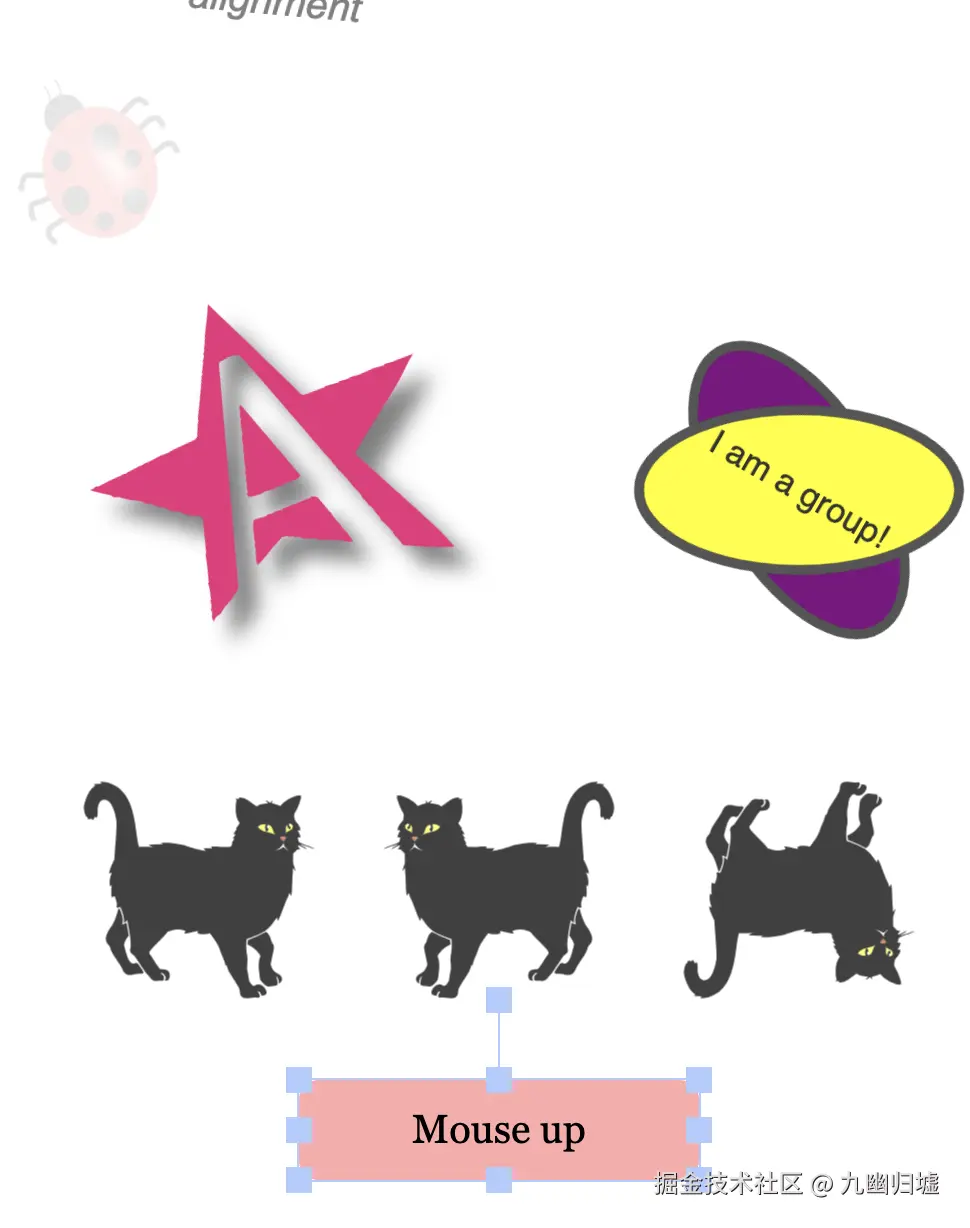

image.png 详情前往:fabricjs.com/


4. PixiJS

PixiJS 是一个高性能 2D 渲染库,基于 WebGL 构建,支持硬件加速。它非常适合开发需要流畅动画和大量图形渲染的应用,如游戏和互动式广告。PixiJS 提供了对精灵、动画、滤镜和纹理的支持,是 Web 端高性能 2D 游戏的理想选择。

简单概括:PixiJS 是一个高性能的 2D 渲染引擎,适用于 HTML5 和 WebGL。

核心原理:

PixiJS 利用 WebGL 和 Canvas API 进行图形渲染,并通过 GPU 加速来实现高帧率的图形更新。它支持使用精灵(Sprite)和纹理(Texture)进行图形渲染,可以处理大量的动画和复杂的图形效果。同时,PixiJS 提供了简单的事件模型来处理用户交互。

PixiJS 是一个高性能的 2D 渲染引擎,其社区活跃度非常高,特别是在游戏开发和高性能动画领域。由于 PixiJS 基于 WebGL,且支持硬件加速,因此在需要高帧率、复杂动画的应用中有较高的使用率。PixiJS 提供丰富的插件,支持动画、粒子效果等功能。

应用场景:

  • 2D 游戏开发
  • 动态广告和动画
  • 高性能交互式应用
  • 多精灵渲染

示例:

<!DOCTYPE html>
<html>
<head>
    <script src="https://pixijs.download/release/pixi.min.js"></script>
</head>
<body>
    <script>
        let app = new PIXI.Application({ width: 500, height: 500 });
        document.body.appendChild(app.view);

        let rectangle = new PIXI.Graphics();
        rectangle.beginFill(0x66CCFF);
        rectangle.drawRect(100, 100, 100, 100);
        rectangle.endFill();

        app.stage.addChild(rectangle);
    </script>
</body>
</html>

总结

KonvaFabric.js 更加侧重于图形编辑和交互,PixiJS 适合高性能的图形应用,而 D3.js 则专注于数据可视化。

名称KonvaFabric.jsPixiJSD3.js
核心概念专注于绘图和交互专注于实现矢量图形编辑专注于游戏和动画数据驱动专注于可视化
核心原理通过 Canvas 操作 DOM,支持交互和动画利用 Canvas 创建可编辑的图形对象使用 WebGL 提供高性能的图形渲染数据绑定和 DOM 操作,生成动态可视化
适用场景图形编辑器、游戏开发、数据可视化等图形编辑器、在线设计工具、艺术创作应用。游戏开发、交互式动画。高度定制的交互式图表,数据可视化。
技术特点高性能绘图:快速渲染和事件处理。丰富的图形类型:支持矩形、圆形、路径等。高性能渲染:基于 WebGL,适合复杂动画。强大的数据绑定:可以与 DOM 进行深度交互 。
易于使用:简洁的 API,适合初学者。可编辑性:图形可操作和修改。丰富的特效:支持滤镜、遮罩和精灵 。灵活性:几乎可以实现任何可视化需求 。
交互性:支持拖拽、缩放和动画图层管理:支持图层叠加和分组适合游戏开发:优化了动画性能和帧率动画和过渡:支持动态更新和过渡效果

每个库在其擅长的领域都有独特的优势,开发者可以根据项目的需求选择合适的工具。
