知识概括：
通过本篇博客您将学到：
SMT32定时器输入捕获
测量PWM频率和占空比
输入捕获
输入捕获概念
输入捕获模式可以用来测量脉冲宽度或者测量频率。STM32的定时器，除了TIM6、TIM7，其他的定时器都有输入捕获的功能。
具体请参看《【STM32】HAL库 STM32CubeMX教程六----定时器中断》
输入捕获的工作原理
①先设置输入捕获为上升沿检测，
②记录发生上升沿时TIMx_CNT(计数器)的值
③配置捕获信号为下降沿捕获，当下降沿到来的时候发生捕获
④记录此时的TIMx_CN(计数器)T的值
⑤前后两次TIMx_CNT(计数器)的值之差就是高电平的脉宽。同时根据TIM的计数频率，我们就能知道高电平脉宽的准确时间。
简单说：
当你设置的捕获开始的时候，cpu会将计数寄存器的值复制到捕获比较寄存器中并开始计数，当再次捕捉到电平变化时，这是计数寄存器中的值减去刚才复制的值就是这段电平的持续时间，你可以设置上升沿捕获、下降沿捕获、或者上升沿下降沿都捕获，
输入捕获的工作流程(对应CubeMx的四个选项)
设置输入捕获滤波器
STM32在很多功能中都提供了滤波器，滤波器的功能简单来说就是多次检测视为一次有效，达到滤波效果，
数字滤波器由一个事件计数器组成，假设我们是检测高电平，滤波N次，那么记录到N个事件后计数器会产生一个输出的跳变。也就是说连续N次采样检测，如果都是高电平，则说明这是一个有效的电平信号，这样便可以过滤掉那些因为某些而干扰产生的一些信号
输入捕获滤波器IC1F[3:0]，这个用于设置采样频率和数字滤波器长度。其中：fCK_INT是定时器的输入频率，fDTS是根据TIMx_CR1的CKD[1:0]的设置来确定的。
设置输入捕获极性
设置具体为那种捕获事件
可以设置上升沿捕获、下降沿捕获、或者上升沿下降沿都捕获

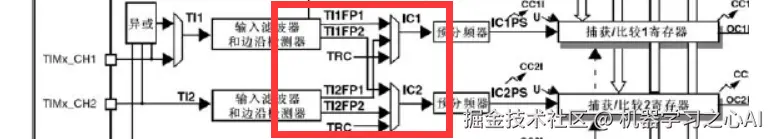

设置输入捕获映射关系
STM32为了更好的优化使用，TIMx_CH1通道1捕捉到的信号可以传输到IC1，TIMx_CH1捕捉到的信号也可以连接到IC2，TIMx_CH2捕捉到的信号也可以连接到IC2，也可以连接到IC2
设置输入捕获分频器
设置每N个事件触发一次捕获****，可以设置为1/2/4/8次检测到电平变化才触发捕获

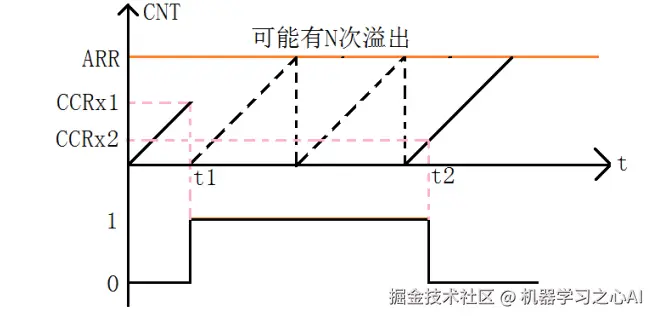

溢出时间计算：

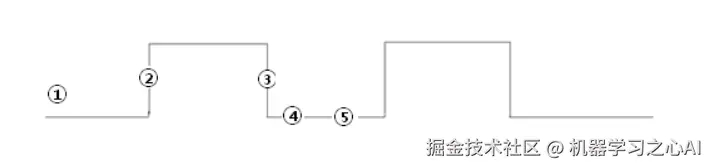

t1时刻检测到高电平，发生中断，在中断里将计数值置0，开始记溢出次数N，
其中每计数0xFFFF次溢出一次，直到t2时刻跳变回低电平，
获取最后一次溢出时到t2时刻的计数值TIM5CH1_CAPTURE_VAL
则 高电平时间 = 溢出次数*65535+TIM5CH1_CAPTURE_VAL us ；根据定时器初始化时的频率即可计算出溢出总次数所占用的时间，即为高电平时间。
如果计数器值为 32 bit 那么最大为0xFFFFFFFF
高电平时间：

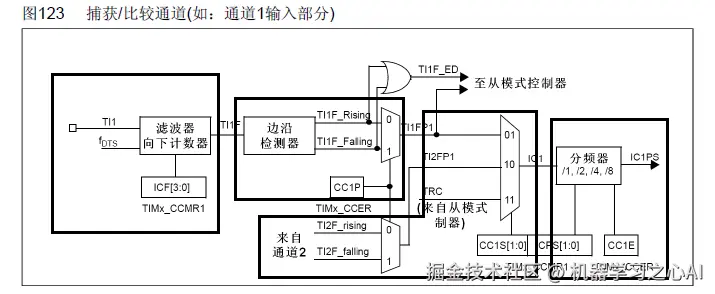

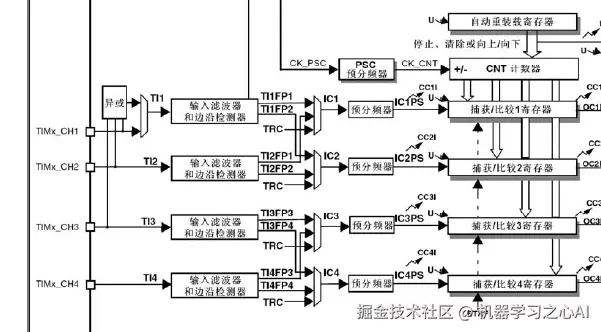

输入捕获的工作框图
工程创建
设置RCC

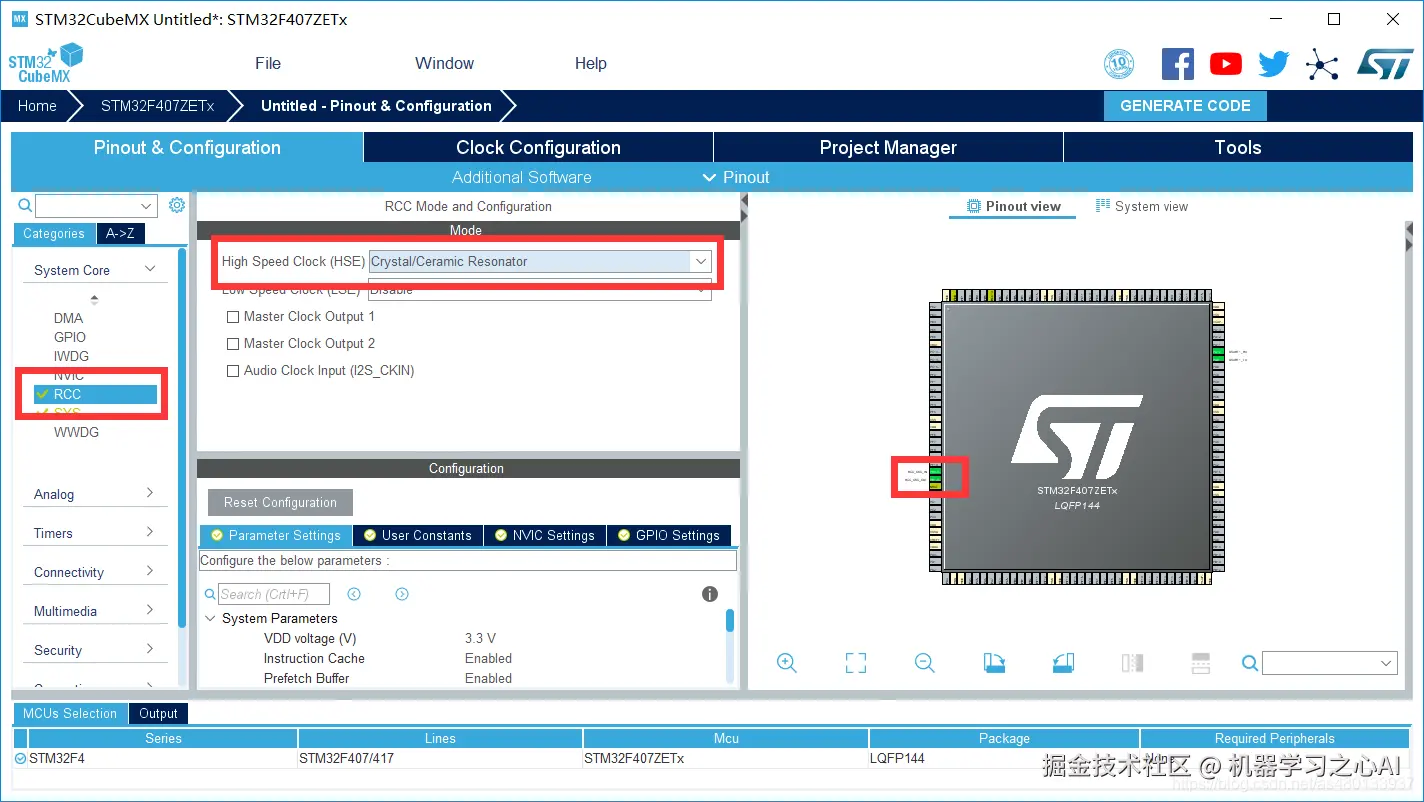

设置高速外部时钟HSE 选择外部时钟源

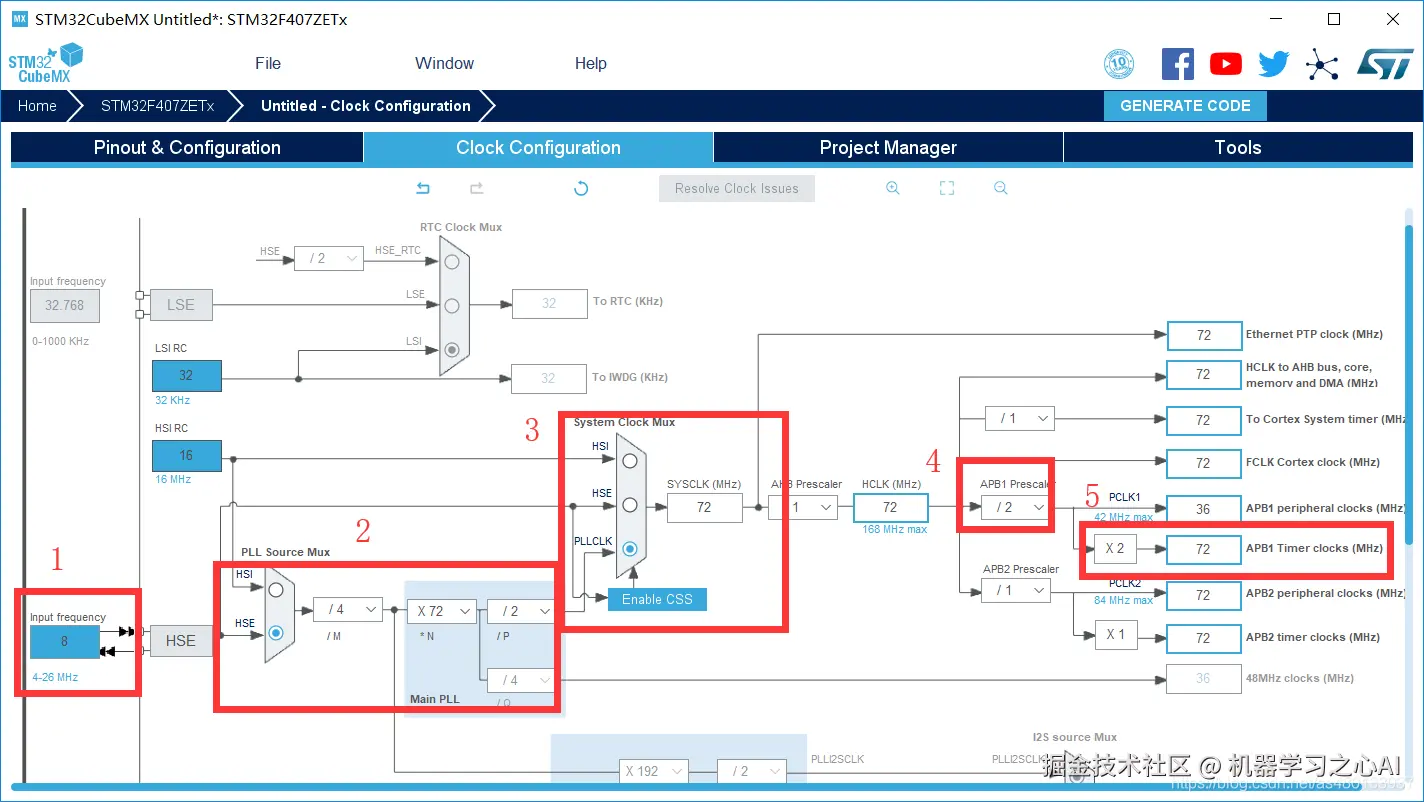

2设置时钟
我的是 外部晶振为8MHz
- 1选择外部时钟HSE 8MHz
- 2PLL锁相环倍频72倍
- 3系统时钟来源选择为PLL
- 4设置APB1分频器为 /2
- 5 这时候定时器的时钟频率为72Mhz
32的时钟树框图 如果不懂的话请看《【STM32】系统时钟RCC详解(超详细，超全面)》
3定时器配置

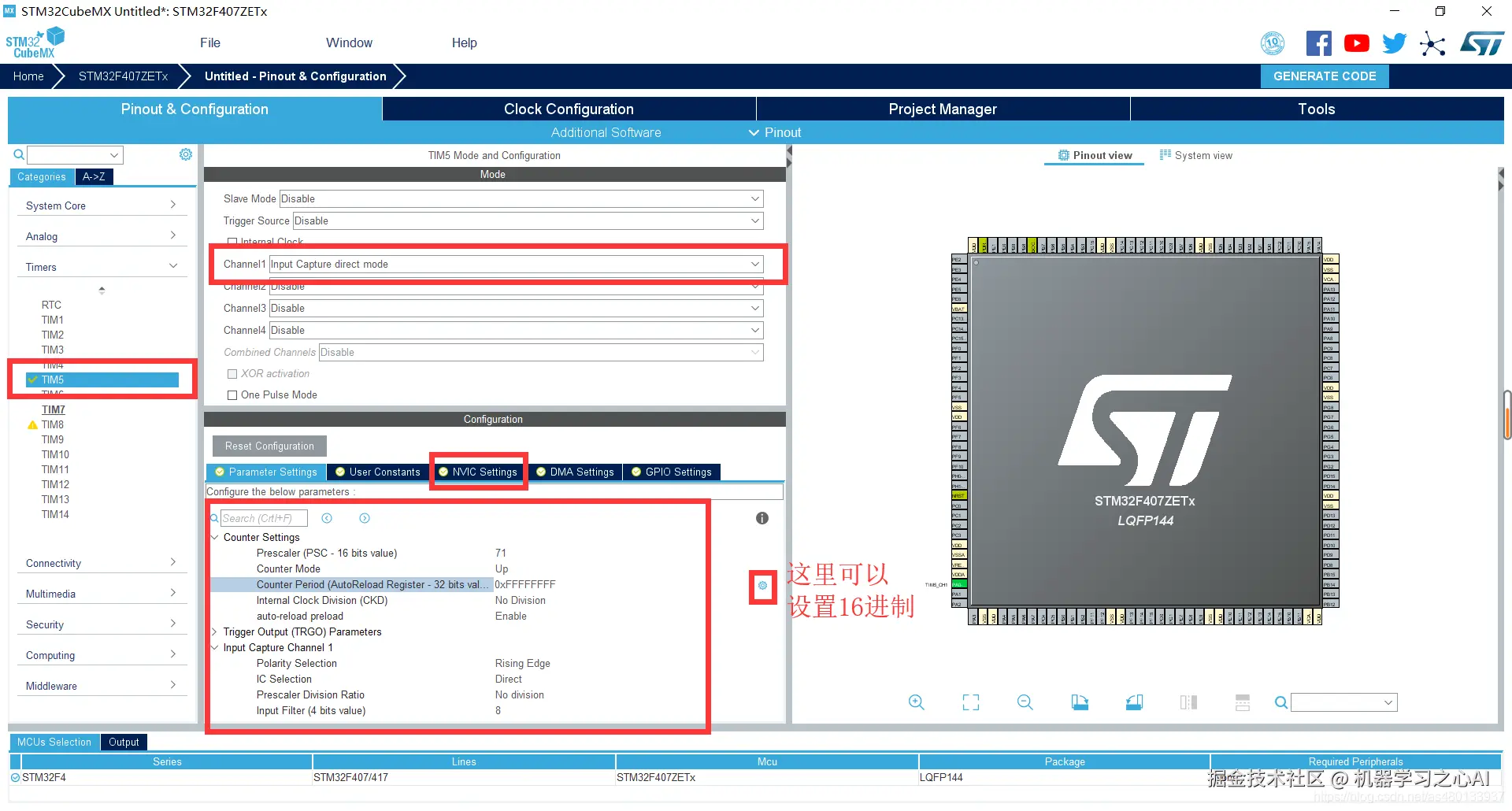

这里我们选择TIM5的通道1
- 预分频系数为71 计数时钟频率就是 72MHz/(71+1) = 1MHz 此时1us计数一次
- 自动加载值设置为32bit最大值 0xFFFFFFFF
- 上升沿捕获
- 不分频
- 滤波值为8
同时在NVIC一栏使能TIM5的中断

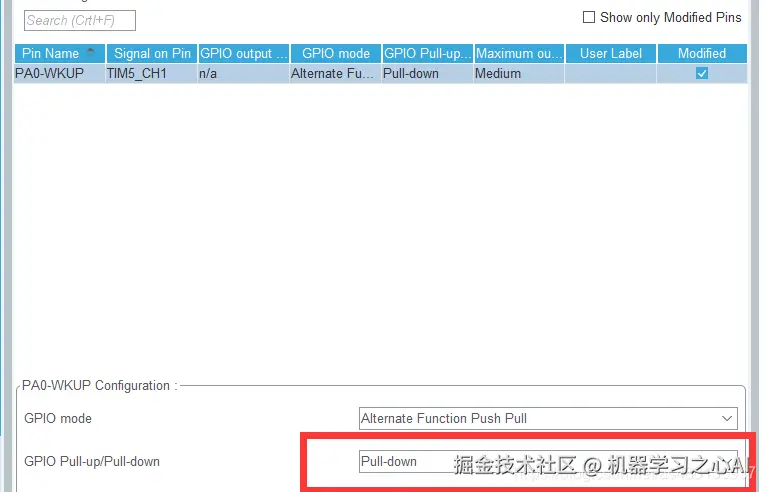

对应引脚设置下拉电阻，保证没有信号输入的时候电平稳定

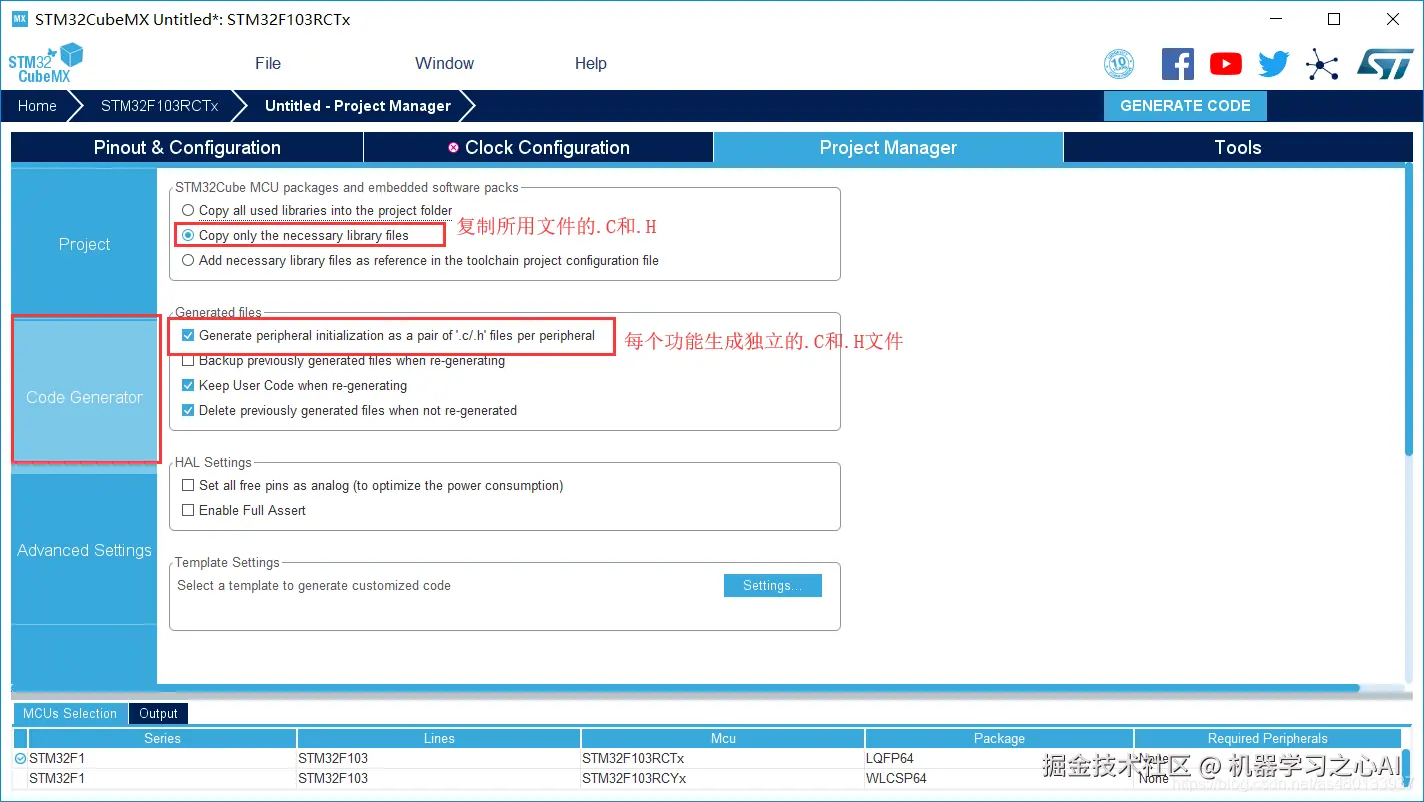

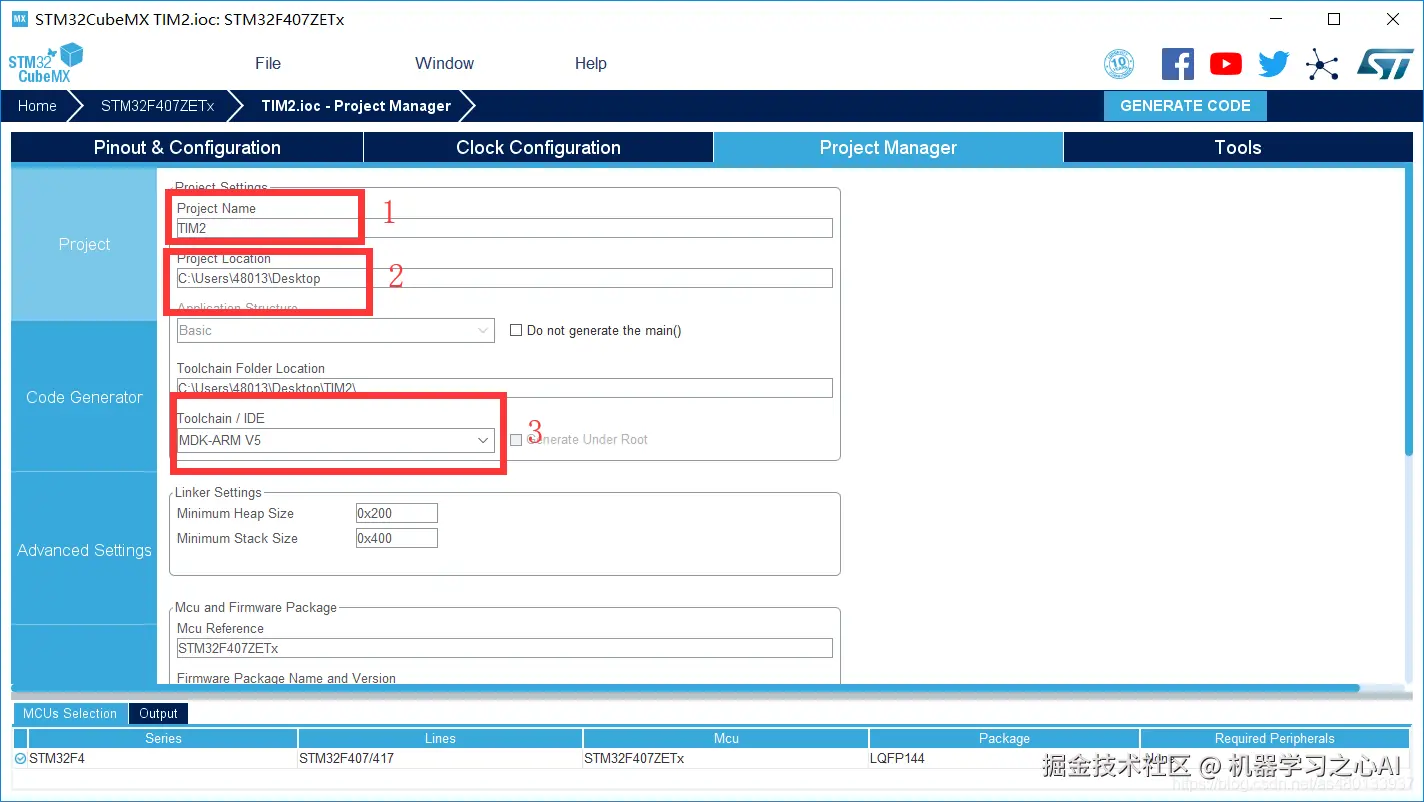

4项目文件设置
- 1 设置项目名称
- 2 设置存储路径
- 3 选择所用IDE
5创建工程文件
然后点击GENERATE CODE创建工程
配置下载工具
新建的工程所有配置都是默认的 我们需要自行选择下载模式，勾选上下载后复位运行
例程实现：
定义变量：
/* USER CODE BEGIN 0 */
uint32_t capture_Buf[3] = {0}; //存放计数值
uint8_t capture_Cnt = 0; //状态标志位
uint32_t high_time; //高电平时间
/* USER CODE END 0 */
在 while(1)中的用户代码区 3，写入TIM2 CH1通道的输入捕获控制和数据处理
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
switch (capture_Cnt){
case 0:
capture_Cnt++;
__HAL_TIM_SET_CAPTUREPOLARITY(&htim5, TIM_CHANNEL_1, TIM_INPUTCHANNELPOLARITY_RISING);
HAL_TIM_IC_Start_IT(&htim5, TIM_CHANNEL_1); //启动输入捕获 或者: __HAL_TIM_ENABLE(&htim5);
break;
case 3:
high_time = capture_Buf[1]- capture_Buf[0]; //高电平时间
HAL_UART_Transmit(&huart1, (uint8_t *)high_time, 1, 0xffff); //发送高电平时间
HAL_Delay(1000); //延时1S
capture_Cnt = 0; //清空标志位
break;
}
}
/* USER CODE END 3 */
在main函数下方添加中断回调函数：
/* USER CODE BEGIN 4 */
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
if(TIM5 == htim->Instance)
{
