前言
之前接触过很多操作系统的概念，比如进程，内存、文件系统，但是没有看过操作系统的源码，总有种隔靴搔痒的感觉。想去看源码，又因为代码量太多，不知从何看起，今年重启了操作系统的学习计划，在搜索资料的过程中，大家都推荐《linux内核完全注释》这本书，果然非常经典，该书是以linux0.12版本来进行讲解，虽然是比较早期的版本，但是麻雀虽小，五脏俱全。后续又找到《Linux内核设计的艺术》这本书，从启动过程开始讲的，更加易懂，想学的朋友可以看看两本书，以下是本人的学习笔记
从硬件开始
从我们使用计算机的经验得知：要想执行一个程序，必须在窗口中双击它，或者在命令行界面中输入相应的执行命令。但是，在开机加电的一瞬间，内存中什么程序也没有，BIOS是如何执行的呢？
不难得出这样的结论，既然软件的路走不通，只能依靠硬件方法完成了，CPU硬件逻辑设计为加电瞬间强行将CS的值置为0xF000、IP的值置为0xFFF0，这样CS:IP就指向0xFFFF0这个地址位置，这个位置放置的便是操作系统的引导块程序（bootsect.s），如下图，bootsect.s与之后的setup模块、system模块合力为操作系统运行做了很多准备工作
bootsect.s程序
bootsect.s代码是磁盘引导块程序，驻留在磁盘的第一个扇区中。在PC机加电ROM BIOS自检后，引导扇区由BIOS加载到内存0x07c00处，然后将自己移动到内存0x90000处。该程序的主要作用是首先将setup模块（由setup.s编译成）从磁盘加载到内存，紧接着bootsect的后面位置（0x90200），然后利用BIOS中断0x13取磁盘参数表中当前启动引导盘的参数，接着在屏幕上显示Loading system...字符串。再者将system模块从磁盘上加载到内存0x10000开始的地方。最后长跳转到setup程序的开始处（0x90200）执行setup程序
这个代码块的迁移是怎么做的呢？我们来看看代码
SETUPLEN = 4 ! nr of setup-sectors setup程序的扇区数（setup-sectors）值
BOOTSEG = 0x07c0 ! original address of boot-sector bootsect的原始地址
INITSEG = 0x9000 ! we move boot here - out of the way 将bootsect移到这里
SETUPSEG = 0x9020 ! setup starts here setup程序从这里开始
SYSSEG = 0x1000 ! system loaded at 0x10000 (65536). system模块加载到0x10000（64kB）处
ENDSEG = SYSSEG + SYSSIZE ! where to stop loading 停止加载到段地址
entry start ! 告知链接程序，程序从start标号开始执行
start:
mov ax,#BOOTSEG ！将ds段寄存器置为0x07c0
mov ds,ax
mov ax,#INITSEG ！将es段寄存器置为0x9000
mov es,ax
mov cx,#256 ！设置移动计数值为256字
sub si,si ！原地址 ds:si = 0x07c0:0x0000
sub di,di ！目标地址 es:di = 0x9000:0x0000
rep ！重复执行并递减cx的值，直到cx = 0为止
movw ！即movs指令。这里从内存[si]处移动cx个字到[di]处
jmpi go,INITSEG ！段间跳转（Jump Intersegment）。这里INITSEG指出跳转到的段地址，标号go是段内偏移地址
要理解上面这段代码，首先需要理解操作系统是如何寻址的，为什么要写下面两行？
mov ax,#BOOTSEG ！将ds段寄存器置为0x07c0
mov ds,ax
ds是一个16位的段寄存器，在内存寻址时充当段基址的作用，就是当我们使用汇编语言写一个内存地址时，实际上仅仅是写了偏移地址，比如：
mov ax, [0x0001]
实际上相当于
mov ax, [ds:0x0001]
就跟我们平时聊天，说一些地名的时候，会自动忽略中国、广东省这些前缀是一样的
还有比较重要的一点，这个ds被赋值为0x07c0，由于x86为了让自己能够在16位这个实模式下访问到20位的地址线，段基址需要先左移四位，那0x07c0左移四位就是0x7c00，也就是说，操作系统寻址时，需要先将段基址左移四位，再加上偏移量，注意，这是实模式下的寻址
通过接下来代码，ds（0x07c0）和si（0x0000）联合使用，构成了源地址0x07c00；es（0x9000）和di（0x0000）联合使用，构成了目的地址0x90000，一个字一个字复制到了0x90000处
jmpi go,INITSEG
go: mov ax,cs ! 将ds、es和ss都置成移动后代码所在的段处（0x9000）
mov ds,ax ! 由于程序中有栈操作（push，pop，call），因此设置堆栈
mov es,ax
! put stack at 0x9ff00.
mov ss,ax
mov sp,#0xFF00 ! arbitrary value >>512
jmpi go,INITSEG接下来这个跳转指令写得很妙，复制bootsect完成后，在内存的0x07c00和0x90000位置有两段完全相同的代码，执行到jmpi go,INITSEG之后，程序就跳转到0x90000这边的代码执行了，在新位置执行，肯定是往下执行，而不是重复之间的代码，所以go这个偏移量就发挥了作用，jmpi是一个段间跳转指令，表示跳转到0x9000:go，段基址左移四位，也就是跳转到0x90000:go处执行，从下面开始，CPU在已移动到0x90000位置处的代码中执行
接下来的代码设置几个段寄存器，包括栈寄存器ss和sp。为后续的操作做了一些准备工作，数据段寄存器跟代码段寄存器都被设置为0x9000，栈指针sp只要指向远大于512字节偏移（即地址0x90200）处都可以。因为从0x90200地址开始处还要放置setup程序，而此时setup程序大约为4个扇区，因此sp要指向大于（0x200 + 0x200 * 4 + 堆栈大小）处
加载setup模块
下面bootsect程序就要执行它的第二步工作，将setup程序加载到内存中，加载需要利用BIOS中断INT0x13中断向量所指向的中断服务程序来完成，如果读出错，则复位驱动器，并重试，没有退路
注意es已经设置好了（在移动代码时es已经指向目的段地址处0x90000），从磁盘第2个扇区开始读到0x90200开始处，共读4个扇区
int 0x13前面的四个mov指令是为了给BIOS中断服务程序传参
load_setup:
mov dx,#0x0000 ! drive 0, head 0
mov cx,#0x0002 ! sector 2, track 0
mov bx,#0x0200 ! address = 512, in INITSEG
mov ax,#0x0200+SETUPLEN ! service 2, nr of sectors
int 0x13 ! read it
jnc ok_load_setup ! ok - continue
mov dx,#0x0000
mov ax,#0x0000 ! reset the diskette
int 0x13
j load_setup
开机启动显示信息 Loading system
! Print some inane message
mov ah,#0x03 ! read cursor pos
xor bh,bh
int 0x10
mov cx,#24
mov bx,#0x0007 ! page 0, attribute 7 (normal)
mov bp,#msg1
mov ax,#0x1301 ! write string, move cursor
int 0x10
加载system模块
setup程序已经载入内存，现在开始将system模块加载到0x10000（64KB）开始处，0x010000与0x90000之间的距离是512K，当时操作系统设计者判断操作系统内核的大小不会超出512K
mov ax,#SYSSEG ! #SYSSEG为0x1000
mov es,ax ! segment of 0x010000 es存放system的段地址
call read_it ! 读磁盘上system模块，es为输入参数
call kill_motor ! 关闭驱动器马达，这样就可以知道驱动器的状态了
! After that we check which root-device to use. If the device is
! defined (!= 0), nothing is done and the given device is used.
! Otherwise, either /dev/PS0 (2,28) or /dev/at0 (2,8), depending
! on the number of sectors that the BIOS reports currently.
seg cs
mov ax,root_dev
cmp ax,#0
jne root_defined
seg cs
mov bx,sectors
mov ax,#0x0208 ! /dev/ps0 - 1.2Mb
cmp bx,#15
je root_defined
mov ax,#0x021c ! /dev/PS0 - 1.44Mb
cmp bx,#18
je root_defined
undef_root:
jmp undef_root
root_defined:
seg cs
mov root_dev,ax
! after that (everyting loaded), we jump to
! the setup-routine loaded directly after
! the bootblock:
jmpi 0,SETUPSEG !跳转到0x9020:0000（setup.s程序的开始处）本程序到此就结束了
jmpi 0,SETUPSEG跳转到0x90200处，就是setup程序开始的位置，至此，bootsect.s程序就结束了
setup.s程序
- 利用ROM BIOS中断读取机器系统数据，并将这些数据保存到
0x90000开始的位置（覆盖掉了bootsect程序所在的地方） - 移动system模块程序
- 进入保护模式，设置中断描述符表寄存器（IDTR）、全局描述符表寄存器（GDTR）、中断描述符表（IDT）、全局描述符表（GDT），开启A20地址线
- 跳转head.s程序运行
先看看第一件事，利用BIOS提供的中断服务程序从设备上提取内核运行所需的机器系统数据，并将这些机器系统数据加载到内存的0x90000到0x901fc位置处，这些数据将在以后main函数执行时发挥重要作用，下面是提取机器系统数据的具体代码，操作系统内核代码处处都是BIOS的调包侠
! ok, the read went well so we get current cursor position and save it for
! posterity.
mov ax,#INITSEG ! this is done in bootsect already, but...
mov ds,ax
mov ah,#0x03 ! read cursor pos
xor bh,bh
int 0x10 ! save it in known place, con_init fetches
mov [0],dx ! it from 0x90000.
! Get memory size (extended mem, kB) 获取内存信息
mov ah,#0x88
int 0x15
mov [2],ax
! Get video-card data: 获取显卡显示模式
mov ah,#0x0f
int 0x10
mov [4],bx ! bh = display page
mov [6],ax ! al = video mode, ah = window width
! check for EGA/VGA and some config parameters 检查显示方式并取参数
mov ah,#0x12
mov bl,#0x10
int 0x10
mov [8],ax
mov [10],bx
mov [12],cx
! Get hd0 data 获取第一块硬盘的信息
mov ax,#0x0000
mov ds,ax
lds si,[4*0x41]
mov ax,#INITSEG
mov es,ax
mov di,#0x0080
mov cx,#0x10
rep
movsb
! Get hd1 data 获取第二块硬盘的信息
mov ax,#0x0000
mov ds,ax
lds si,[4*0x46]
mov ax,#INITSEG
mov es,ax
mov di,#0x0090
mov cx,#0x10
rep
movsb
注意，0x90000这个地址之前是bootsect程序的，所以走到这里，bootsect程序已经被覆盖掉了
| 内存地址 | 长度(字节) | 名称 |
|---|---|---|
| 0x90000 | 2 | 光标位置 |
| 0x90002 | 2 | 扩展内存数 |
| 0x90004 | 2 | 显示页面 |
| 0x90006 | 1 | 显示模式 |
| 0x90007 | 1 | 字符列数 |
| 0x90008 | 2 | 未知 |
| 0x9000A | 1 | 显示内存 |
| 0x9000B | 1 | 显示状态 |
| 0x9000C | 2 | 显卡特性参数 |
| 0x9000E | 1 | 屏幕行数 |
| 0x9000F | 1 | 屏幕列数 |
| 0x90080 | 16 | 硬盘1参数表 |
| 0x90090 | 16 | 硬盘2参数表 |
| 0x901FC | 2 | 根设备号 |
进入保护模式
接下来，操作系统要为进入32位保护模式做大量的重建工作，首先做的一步就是关中断，程序在接下来的执行过程中，无论是否发生中断，系统都不会对此中断进行响应，直到main函数中能够适应保护模式的中断服务体系被重建完毕才能打开中断，而那时候响应中断的服务程序将不再是BIOS提供的中断服务程序，取而代之的是由系统自身提供的中断服务程序
cli ! no interrupts allowed ! 从此开始不允许中断
紧接着，setup程序做了一个影响深远的动作：将位于0x10000的内核程序复制至内存地址起始位置0x0000
! first we move the system to it's rightful place
mov ax,#0x0000
cld ! 'direction'=0, movs moves forward
do_move:
mov es,ax ! destination segment
add ax,#0x1000
cmp ax,#0x9000 !已经把最后一段（从0x8000段开始的64KB）代码移动完
jz end_move !是，则跳转
mov ds,ax ! source segment
sub di,di
sub si,si
mov cx,#0x8000
rep
movsw
jmp do_move
0x00000这个位置原来存放着由BIOS建立的中断向量表及BIOS数据区。这个复制动作将BIOS中断向量表和BIOS数据区完全覆盖，使它们不复存在。直到新的中断服务体系构建完毕之前，操作系统不再具备响应并处理中断的能力
设置中断描述符表和全局描述符表
紧接着，操作系统要设置两个非常重要的东西，中断描述符表（IDT）、全局描述符表（GDT）
GDT（Global Descriptor Table，全局描述符表），在系统中唯一的存放段寄存器内容（段描述符）的数组，配合程序进行保护模式下的段寻址。它在操作系统的进程切换中具有重要意义，可理解为所有进程的总目录表，其中存放每一个任务（task）局部描述符表（LDT，Local Descriptor Table）地址和任务状态段（TSS，Task Structure Segment）地址，完成进程中各段段寻址、现场保护与现场恢复
GDTR（Global Descriptor Table Register，GDT基地址寄存器），GDT可以存放在内存的任何地址。当程序通过段寄存器引用一个段描述符时，需要取得GDT的入口，GDTR标识的即为此入口。在操作系统对GDT的初始化完成后，可以用LGDT（Load GDT）指令将GDT基地址加载至GDTR
IDT（Interrupt Descriptor Table，中断描述符表），保存保护模式下所有中断服务程序的入口地址，类似于实模式下的中断向量表
IDTR（Interrupt Descriptor Table Register,IDT基地址寄存器），保存IDT的起始地址
中断描述符表暂时还不会用到，全局描述符表很快就要用到了，这个表是怎么用的呢？

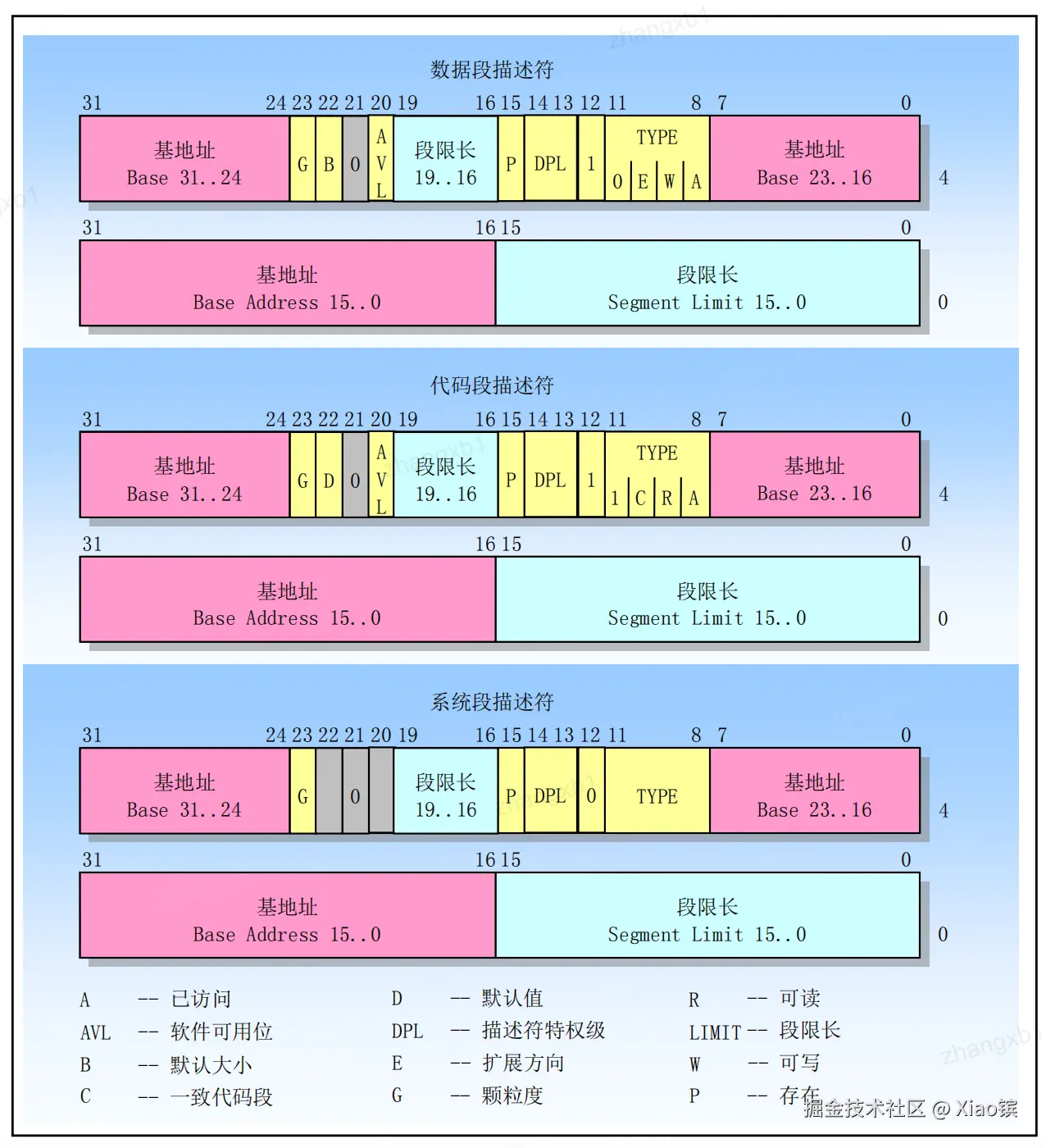

保护模式下的寻址跟实模式下的寻址是不一样的，实模式下的寻址就是段基址左移四位，再加上偏移地址，保护模式下的段基址被称为段选择子。段选择子里存储着段描述符的索引
通过段描述符索引，可以从全局描述符表gdt中找到一个段描述符，段描述符里存储着段基址，段基址取出来，再和偏移地址相加，就得到了物理地址
GDT的作用知道了，怎么知道它是在内存中的哪里，答案是GDTR，GDTR是一个存储GDT位置的寄存器
接下来看看代码
end_move:
mov ax,#SETUPSEG ! right, forgot this at first. didn't work :-)
mov ds,ax
lidt idt_48 ! load idt with 0,0 加载IDTR寄存器
lgdt gdt_48 ! load gdt with whatever appropriate 加载GDTR寄存器
下面是加载中断描述符表寄存器IDTR的指令lidt要求的6字节操作数。前2字节是IDT表的限长，后4字节是IDT表在线性地址空间中的32位基地址。CPU要求在进入保护模式之前需设置IDT表，因此这里先设置一个长度为0的空表
idt_48:
.word 0 ! idt limit=0
.word 0,0 ! idt base=0L
下面是设置GDTR寄存器，立刻就要用到了，可以看到这个标签位置处表示一个48位的数据，其中高32位存储的正式全局描述符表的gdt的内存地址0x90200 + gdt，gdt是标签，表示在本文件内的偏移量，0x800定义了GDT的限制，0x800表示GDT的大小为2048字节，意味着GDT可以包含256个段描述符，每个段描述符8字节，2048/8 = 256
gdt_48:
.word 0x800 ! gdt limit=2048, 256 GDT entries
.word 512+gdt,0x9 ! gdt base = 0X9xxxx
gdt这个标签处，是全局描述符表在内存中的真正数据了
gdt:
.word 0,0,0,0 ! dummy 第1个描述符，不用
! 在GDT表中这里的偏移量是0x08，它是内核代码段选择符的值
.word 0x07FF ! 8Mb - limit=2047 (2048*4096=8Mb)
.word 0x0000 ! base address=0
.word 0x9A00 ! code read/exec 代码段只读，可执行
.word 0x00C0 ! granularity=4096, 386 颗粒度为4096，32位模式
! 在GDT表中这里的偏移量是0x10，它是内核数据段选择符的值
.word 0x07FF ! 8Mb - limit=2047 (2048*4096=8Mb)
.word 0x0000 ! base address=0
.word 0x9200 ! data read/write 代码段可读可写
.word 0x00C0 ! granularity=4096, 386 颗粒度为4096，32位模式
下面设置并进入32位保护模式进行。首先加载机器状态字（lmsw-Load Machine Status Word），也称控制寄存器CR0，其比特位0置1将导致CPU切换到保护模式，并且运行在特权级0中，即当前特权级CPL=0
mov ax,#0x0001 ! protected mode (PE) bit
lmsw ax ! This is it!
jmpi 0,8 ! jmp offset 0 of segment 8 (cs) 跳转至cs段偏移0处
这一行代码便是保护模式下的寻址，0是段内偏移，8是保护模式下的段选择符，用于选择描述符表和描述符表项以及所要求的特权级。8转化成二进制就是1000，此时已经是保护模式了，内存寻址方式变了，段寄存器里的值被当作段选择子，对照下面的图，1000的最后两位00表示内核特权级，与之相对的用户特权级是11，第三位的0表示GDT，如果是1，则表示LDT，1000的1表示所选的表的第一项来确定代码段的段基址和段限长等信息。代码是从段基址0x00000000、偏移为0处，也就是head程序的开始位置开始执行的，这意味着下面将执行head程序
内存变化

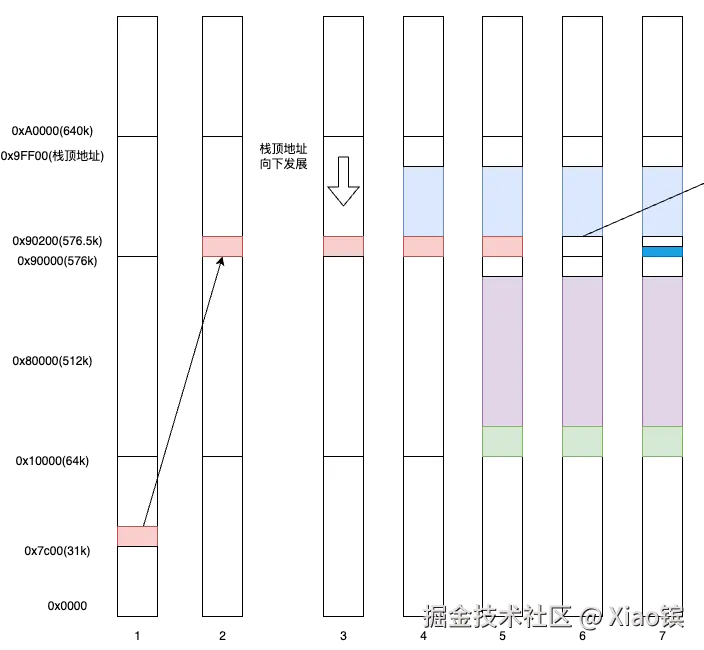

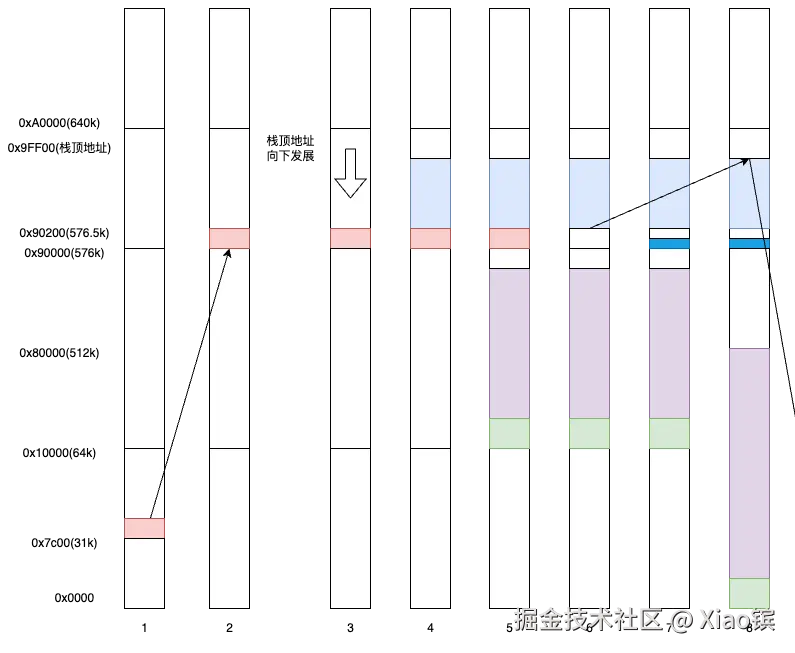

bootsect、setup程序中大量内存操作的示意图如下
head.s程序
head程序执行完之后就要开始执行main函数了，所以经过head程序后，内存的布局大部分都固定了，我们主要关注head做了哪些内存的设置
startup_32:
movl $0x10,%eax ! eax表示是32位的ax寄存器
mov %ax,%ds
mov %ax,%es
mov %ax,%fs
mov %ax,%gs

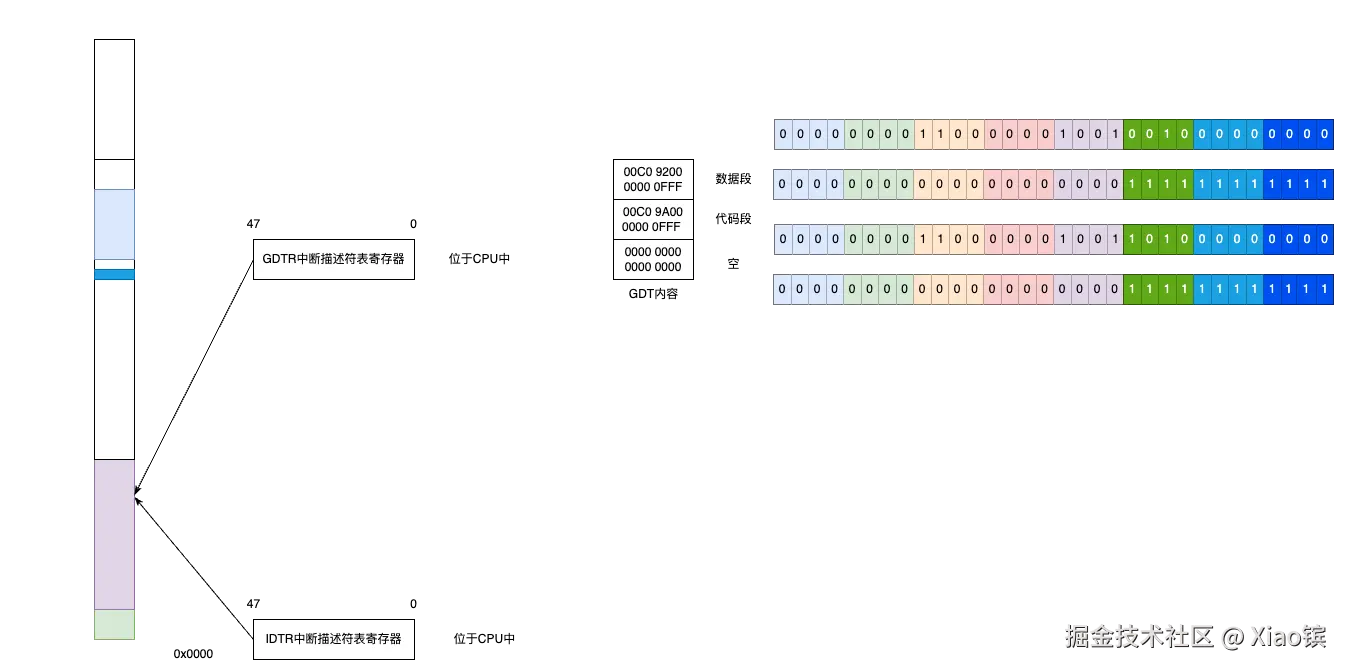

此时已经处于保护模式，cs本身不是段基址，而是段选择子，下面代码执行完毕后，ds、es、fs、gs中的值都成为0x10，与前面提到的jmpi 0,8中的8的分析方法相同，0x10转化成二进制就是00010000，最后三位与前面讲解的一样，其中最后两位00表示内核特权级，倒数第三位0表示选择GDT，倒数第四五位10是GDT的第三项，也就是数据段
重新设置中断描述符表和全局描述符表
call setup_idt ! 调用设置中断描述符表函数
setup_idt:
lea ignore_int,%edx ! 将ignore_int的有效地址（偏移值）值设置到edx寄存器
movl $0x00080000,%eax ! 将选择符0x0008置入eax的高16位中
movw %dx,%ax /* selector = 0x0008 = cs */
movw $0x8E00,%dx /* interrupt gate - dpl=0, present */
lea _idt,%edi
mov $256,%ecx
! for循环执行256次，设置每一行中断描述符数据为上面的样子
rp_sidt:
movl %eax,(%edi)
movl %edx,4(%edi)
addl $8,%edi
dec %ecx ! 减1
jne rp_sidt ! 跳转到rp_sidt处
lidt idt_descr
ret

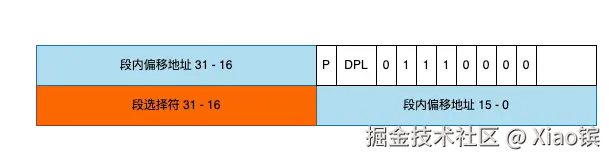

中断描述符为64位，包含了其对应中断服务程序的段内偏移地址（offset）、所在段选择符（selector）、描述符特权级（DPL）、段存在标志（P）、段描述符类型（type）等信息，供CPU在程序中需要进行中断服务时找到相应的中断服务程序
其中，第0-15位和第48-63位组合成32位的中断服务程序的段内偏移地址（offset）；第16-31位为段选择符（selector），定位中断服务程序所在段；第47位为段存在标志（P），用于标识此段是否存在于内存中，为虚拟存储提供支持；第45-46位为特权级标志（DPL），特权级范围为0-3；第40-43位段描述符类型标志（DPL），特权级范围位0-3；第40-43位为段描述符类型标志（type），中断描述符对应的类型标志为0111（0xE），如下图

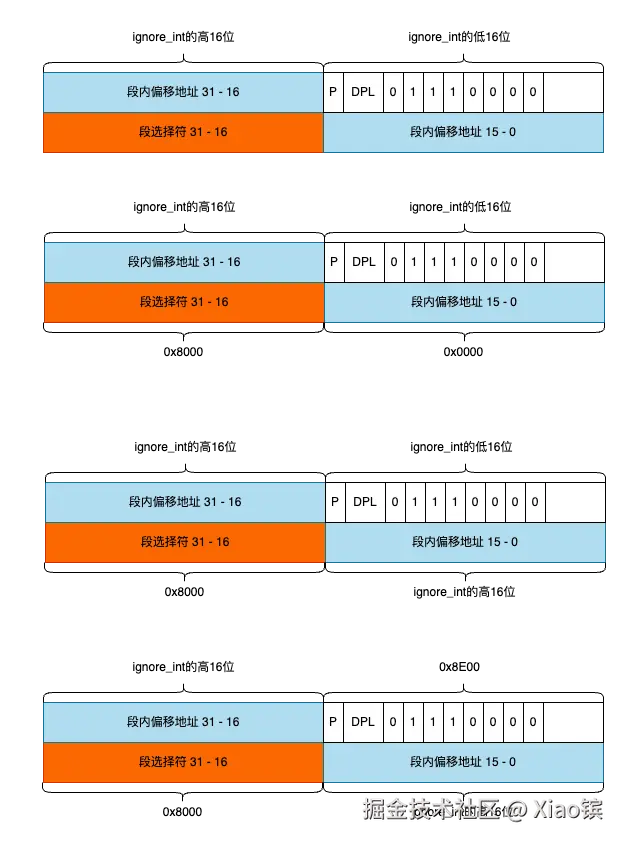

这四行代码的意思是对一行中断描述符做内存的设置，每一个中断描述符中的中断程序地址都指向ignore_int的函数地址，这是个默认的中断处理程序，在这个阶段，你按键盘，点鼠标都是没有反应的
lea ignore_int,%edx
movl $0x00080000,%eax ! 将选择符0x0008置入eax的高16位中
movw %dx,%ax /* selector = 0x0008 = cs */
movw $0x8E00,%dx /* interrupt gate - dpl=0, present */
设置gdt，代码跟setup程序类似
call setup_gdt
setup_gdt:
lgdt gdt_descr ! 加载全局描述符表寄存器
ret
! 下面加载GDT, 这里全局表长度设置为2KB字节（0x7ff即可），因为每8字节
! 组成一个描述符项，所以表中共可有256项，符号_gdt是全局表在本程序中的偏移位置
gdt_descr:
.word 256*8-1 # so does gdt (not that that's any
.long _gdt # magic number, but it works for me :^)
_gdt: .quad 0x0000000000000000 /* NULL descriptor */
.quad 0x00c09a0000000fff /* 16Mb */ 0x08，内核代码段最大长度16MB
.quad 0x00c0920000000fff /* 16Mb */ 0x10，内核数据段最大长度16MB
.quad 0x0000000000000000 /* TEMPORARY - don't use */
.fill 252,8,0 /* space for LDT's and TSS's etc */ 预留空间
为什么要废除原来的GDT而重新设置一套GDT呢？
原来GDT所在的位置是设计代码时在setup.s里面设置的数据，将来这个setup模块所在的内存位置会在设计缓冲区时被覆盖。如果不改变位置，将来GDT的内容肯定会被缓冲区覆盖掉，从而影响系统的运行。这样一来，将来整个内存中唯一安全的地方就是现在head.s所在的位置了
开启分页机制
after_page_tables:
pushl $0 # These are the parameters to main :-)
pushl $0
pushl $0
pushl $L6 # return address for main, if it decides to.
pushl $_main
jmp setup_paging
L6:
jmp L6 # main should never return here, but
# just in case, we know what happens.
setup_paging:
movl $1024*5,%ecx /* 5 pages - pg_dir+4 page tables */
xorl %eax,%eax
xorl %edi,%edi /* pg_dir is at 0x000 */
cld;rep;stosl
movl $pg0+7,_pg_dir /* set present bit/user r/w */
movl $pg1+7,_pg_dir+4 /* --------- " " --------- */
movl $pg2+7,_pg_dir+8 /* --------- " " --------- */
movl $pg3+7,_pg_dir+12 /* --------- " " --------- */
movl $pg3+4092,%edi
movl $0xfff007,%eax /* 16Mb - 4096 + 7 (r/w user,p) */
std
1: stosl /* fill pages backwards - more efficient :-) */
subl $0x1000,%eax
jge 1b
xorl %eax,%eax /* pg_dir is at 0x0000 */
movl %eax,%cr3 /* cr3 - page directory start */
movl %cr0,%eax
orl $0x80000000,%eax
movl %eax,%cr0 /* set paging (PG) bit */
ret /* this also flushes prefetch-queue */
接下来，开始创建分页机制，先要将页目录表和4个页表放在屋里内存的起始位置，从内存起始位置开始的5页空间内容全部清零（每页4KB），为初始化页目录和页表做准备。注意，这个动作起到了用1个页目录表和4个页表覆盖head程序自身所占内存空间的作用，这4个页表都是内核专属的页表，将来每个用户进程都会有它们专属的页表，这些工作做完后，内存中的布局如下所示
至于为什么要分页，我想放在另外一篇笔记上

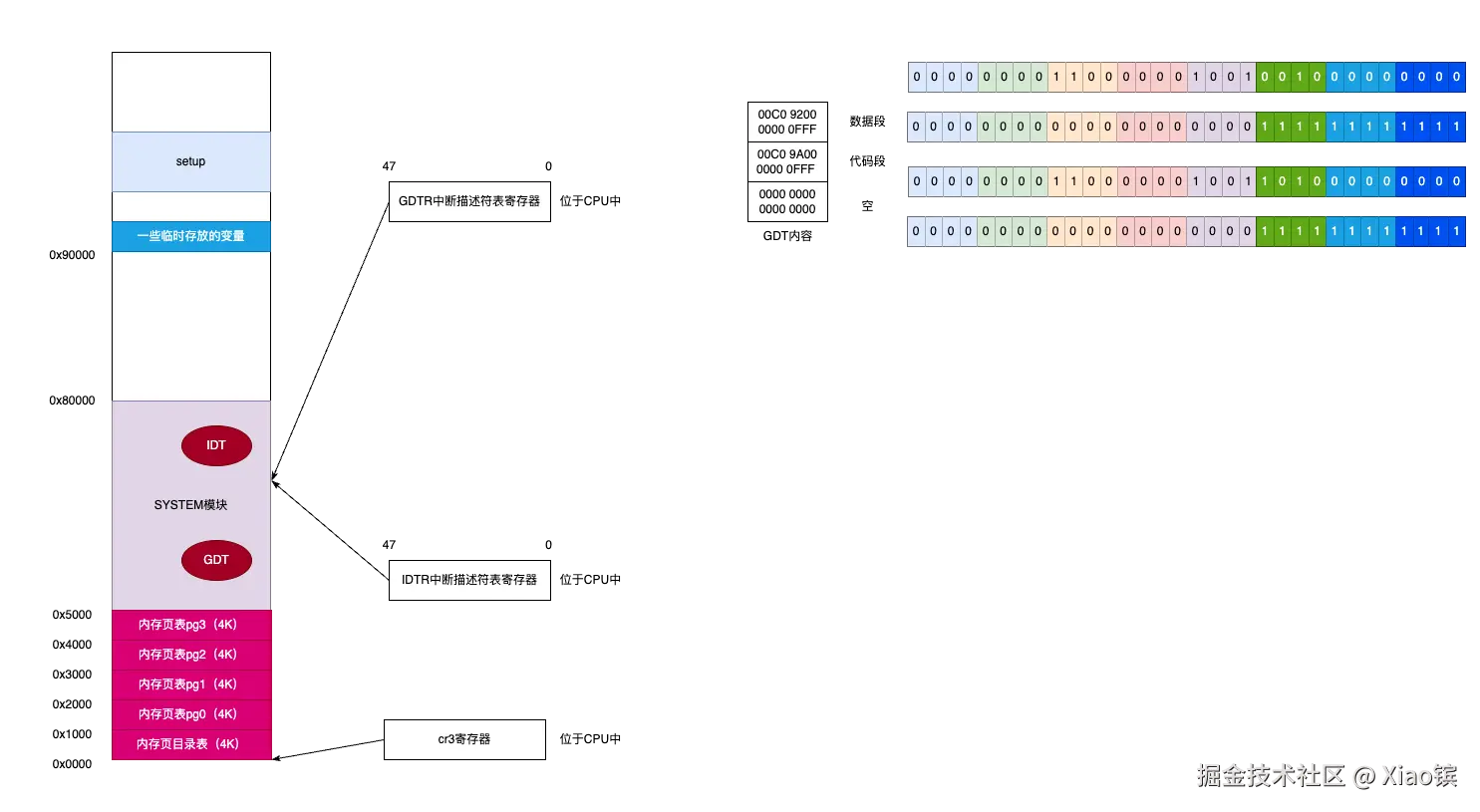

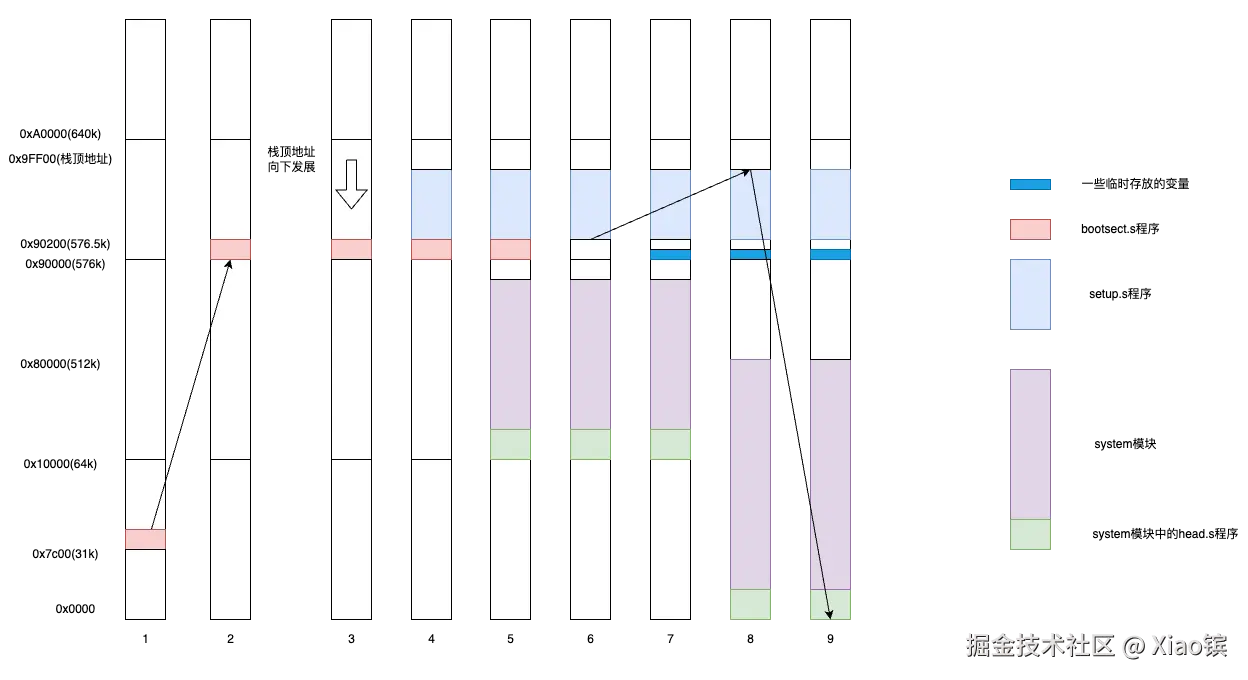

至此，内存变成下图的样子，接下来会有一个压栈return跳转到main函数执行的骚操作，比较细节
参考资料
《Linux内核设计的艺术》
《linux内核完全注释》
