Activity是四大组件中和UI相关的那个，应用开发过程中，我们所有的界面基本都需要使用Activity才能去渲染和绘制UI，即使是ReactNative，Flutter这种跨平台的方案，在Android中，也需要一个Activity来承载。但是我们的Activity内我们设置的View又是怎么渲染到屏幕上的呢，这背后又有WindowManager和SurfaceFlinger来进行工作。
这里就来看看WindowManger如何管理Window，以及Window如何与Activity产生关系的呢。
Activity与Window的初见
Activity的创建是在ActivityThread的performLaunchActivity中，这里会创建要启动的Activity，并且会调用Activity的attach方法，在这个方法当中就会创建Window，其中和Window相关的代码如下：
mWindow = new PhoneWindow(this, window, activityConfigCallback);
mWindow.setWindowControllerCallback(mWindowControllerCallback);
mWindow.setCallback(this);
mWindow.setOnWindowDismissedCallback(this);
mWindow.getLayoutInflater().setPrivateFactory(this);
if (info.softInputMode != WindowManager.LayoutParams.SOFT_INPUT_STATE_UNSPECIFIED) {
mWindow.setSoftInputMode(info.softInputMode);
}
if (info.uiOptions != 0) {
mWindow.setUiOptions(info.uiOptions);
}
mWindow.setWindowManager(
(WindowManager)context.getSystemService(Context.WINDOW_SERVICE),
mToken, mComponent.flattenToString(),
(info.flags & ActivityInfo.FLAG_HARDWARE_ACCELERATED) != 0);
if (mParent != null) {
mWindow.setContainer(mParent.getWindow());
}
mWindowManager = mWindow.getWindowManager();
这里我们可以看到为Activity创建了Window，目前Android上面的Window实例为PhoneWindow，同时还给Window设置了WindowManager，不过这里的WindowManager仅仅是一个本地服务，它的实现为WindowManagerImpl，它的注册代码在SystemServiceRegister.java中，代码如下：
registerService(Context.WINDOW_SERVICE, WindowManager.class,
new CachedServiceFetcher<WindowManager>() {
@Override
public WindowManager createService(ContextImpl ctx) {
return new WindowManagerImpl(ctx);
}});
而我们这个WindowManagerImpl内部持有持有了一个WindowManagerGlobal，看名字就知道它应该会涉及到跨进程通讯，去看它代码就知道它内部有两个成员，分别是sWindowManagerService和sWindowSession，这两个成员就用于跨进程通讯。这里我们先知道有这几个类，后面到用处再继续分析。
---
title: WindowManager相关类图
---
classDiagram
directioni TB
class ViewManager {
<<interface>>
addView(view, params)
updateViewLayout(view, params)
removeView(view)
}
class WindowManager {
<<interface>>
}
class WindowManagerImpl {
- WindowManagerGlobal mGlobal;
- IBinder mWindowContextToken;
- IBinder mDefaultToken;
}
ViewManager <|-- WindowManager
WindowManager <|.. WindowManagerImpl
class WindowManagerGlobal {
IwindowManager sWindowManagerService;
IWindowSession SwindowSession;
}
WindowManagerImpl ..> WindowManagerGlobal
class Window {
<<abstract>>
WindowManager mWindowManager;
}
Window <|.. PhoneWindow
Window ..> WindowManager
class IWindow {
<<Interface>>
}
IWindow <|--W
class ViewRootImpl {
W mWindow
IWindowSession mWindowSession
}
ViewRootImpl .. W
ViewRootImpl .. IWindowSession
IWindowSession .. W
这里只可出了App进程相关的一些类，System_Server相关未列出，后面涉及到相关部分的时候再进行分析。
Window与View的邂逅
我们一般情况下会在Activity的onCreate当中去调用setContentView,只有这样我们的View才能够显示出来。因此我们直接看这个方法的调用：
public void setContentView(@LayoutRes int layoutResID) {
getWindow().setContentView(layoutResID);
initWindowDecorActionBar();
}
其中就是调用了window的同名方法：
public void setContentView(int layoutResID) {
if (mContentParent == null) {
installDecor();
} else if (!hasFeature(FEATURE_CONTENT_TRANSITIONS)) {
mContentParent.removeAllViews();
}
if (hasFeature(FEATURE_CONTENT_TRANSITIONS)) {
final Scene newScene = Scene.getSceneForLayout(mContentParent, layoutResID,
getContext());
transitionTo(newScene); //执行页面Transition动画
} else {
mLayoutInflater.inflate(layoutResID, mContentParent);
}
mContentParent.requestApplyInsets();
final Callback cb = getCallback();
if (cb != null && !isDestroyed()) {
cb.onContentChanged();
}
mContentParentExplicitlySet = true;
}
这里我们主要是将我们的ContentView添加到mContentParent当中去，这个mContentParent有可能为空，需要我们通过installDecor来创建，代码如下：
private void installDecor() {
mForceDecorInstall = false;
if (mDecor == null) {
mDecor = generateDecor(-1);
mDecor.setDescendantFocusability(ViewGroup.FOCUS_AFTER_DESCENDANTS);
mDecor.setIsRootNamespace(true);
if (!mInvalidatePanelMenuPosted && mInvalidatePanelMenuFeatures != 0) {
mDecor.postOnAnimation(mInvalidatePanelMenuRunnable);
}
} else {
mDecor.setWindow(this);
}
if (mContentParent == null) {
mContentParent = generateLayout(mDecor);
// Set up decor part of UI to ignore fitsSystemWindows if appropriate.
mDecor.makeFrameworkOptionalFitsSystemWindows();
final DecorContentParent decorContentParent = (DecorContentParent) mDecor.findViewById(
R.id.decor_content_parent);
if (decorContentParent != null) {
mDecorContentParent = decorContentParent;
mDecorContentParent.setWindowCallback(getCallback());
if (mDecorContentParent.getTitle() == null) {
mDecorContentParent.setWindowTitle(mTitle);
}
final int localFeatures = getLocalFeatures();
for (int i = 0; i < FEATURE_MAX; i++) {
if ((localFeatures & (1 << i)) != 0) {
mDecorContentParent.initFeature(i);
}
}
mDecorContentParent.setUiOptions(mUiOptions);
...
PanelFeatureState st = getPanelState(FEATURE_OPTIONS_PANEL, false);
if (!isDestroyed() && (st == null || st.menu == null) && !mIsStartingWindow) {
invalidatePanelMenu(FEATURE_ACTION_BAR);
}
} else {
mTitleView = findViewById(R.id.title);
if (mTitleView != null) {
//title view的设置
}
}
if (mDecor.getBackground() == null && mBackgroundFallbackDrawable != null) {
mDecor.setBackgroundFallback(mBackgroundFallbackDrawable);
}
if (hasFeature(FEATURE_ACTIVITY_TRANSITIONS)) {
...
//页面动画的读取和设置
}
}
}
这里我们可以看到主要做的就是创建了decorView和ContentParent，还有一些动画，标题之类的初始化我们这里就跳过了。DecorView就是App Activity页面最底层的容器，它为我们封装了状态栏，底部导航栏，App页面的内容的展示。而ContentParent的初始化，则是根据Activity的设置，根据是否展示状态栏，是否展示标题栏等，进行加载相应的布局，加载到DecorView当中，最后com.android.internal.R.id.content对应的FrameLayout就会成为ContentParent。
当这一切做完，我们的页面View就成功的添加到Window当中了，但是它是如何展示出来的呢，还需要继续往后看。我们需要前往ActivityThread的handleResumeActivity方法：
//调用Activity的onResume方法
if (!performResumeActivity(r, finalStateRequest, reason)) {
return;
}
//r为ActivityClientRecord
final Activity a = r.activity;
//检查当前的Activity是否能显示
boolean willBeVisible = !a.mStartedActivity;
if (!willBeVisible) {
willBeVisible = ActivityClient.getInstance().willActivityBeVisible(
a.getActivityToken());
}
if (r.window == null && !a.mFinished && willBeVisible) {
r.window = r.activity.getWindow(); //把activity的window保存到r.window中
View decor = r.window.getDecorView();
decor.setVisibility(View.INVISIBLE);
ViewManager wm = a.getWindowManager();
WindowManager.LayoutParams l = r.window.getAttributes();
a.mDecor = decor;
l.type = WindowManager.LayoutParams.TYPE_BASE_APPLICATION;
l.softInputMode |= forwardBit;
if (r.mPreserveWindow) {
a.mWindowAdded = true;
r.mPreserveWindow = false;
ViewRootImpl impl = decor.getViewRootImpl();
if (impl != null) {
impl.notifyChildRebuilt();
}
}
if (a.mVisibleFromClient) {
if (!a.mWindowAdded) {
a.mWindowAdded = true;
wm.addView(decor, l); //调用windowManager添加decorView
} else {
a.onWindowAttributesChanged(l);
}
}
} else if (!willBeVisible) {
r.hideForNow = true;
}
可以看到上面的代码把window保存到了ActivityClientRecord当中，同时调用了WindowManager的addView方法，去添加view。我们继续往后看代码：
if (!r.activity.mFinished && willBeVisible && r.activity.mDecor != null && !r.hideForNow) {
ViewRootImpl impl = r.window.getDecorView().getViewRootImpl();
WindowManager.LayoutParams l = impl != null
? impl.mWindowAttributes : r.window.getAttributes();
if ((l.softInputMode
& WindowManager.LayoutParams.SOFT_INPUT_IS_FORWARD_NAVIGATION)
!= forwardBit) {
l.softInputMode = (l.softInputMode
& (~WindowManager.LayoutParams.SOFT_INPUT_IS_FORWARD_NAVIGATION))
| forwardBit;
if (r.activity.mVisibleFromClient) {
ViewManager wm = a.getWindowManager();
View decor = r.window.getDecorView();
wm.updateViewLayout(decor, l);
}
}
r.activity.mVisibleFromServer = true;
mNumVisibleActivities++;
if (r.activity.mVisibleFromClient) {
r.activity.makeVisible();
}
if (shouldSendCompatFakeFocus) {
if (impl != null) {
impl.dispatchCompatFakeFocus();
} else {
r.window.getDecorView().fakeFocusAfterAttachingToWindow();
}
}
}
上面的代码中，我们看到主要做了两件事情，一个是调用updateViewLayout去更新视图的属性，但是updateViewLayout也要属性发生变化，并且有输入法的时候才会执行，另外就是调用activity的makeVisible方法去展示View。
这个过程我们需要分析如下两步。
- 调用addView添加decorView
- 调用activity.makeVisible来显示 我们分别看一下这两个方法的实现
WMS与ViewRootImpl的遇见：调用WindowManger的addView
public void addView(@NonNull View view, @NonNull ViewGroup.LayoutParams params) {
applyTokens(params);
mGlobal.addView(view, params, mContext.getDisplayNoVerify(), mParentWindow,
mContext.getUserId());
}
这里就是调用mGlobal的addView方法：
public void addView(View view, ViewGroup.LayoutParams params,
Display display, Window parentWindow, int userId) {
final WindowManager.LayoutParams wparams = (WindowManager.LayoutParams) params;
....
ViewRootImpl root;
View panelParentView = null;
synchronized (mLock) {
int index = findViewLocked(view, false);
...
if (windowlessSession == null) {
root = new ViewRootImpl(view.getContext(), display);
} else {
root = new ViewRootImpl(view.getContext(), display,
windowlessSession, new WindowlessWindowLayout());
}
view.setLayoutParams(wparams);
mViews.add(view);
mRoots.add(root);
mParams.add(wparams);
try {
root.setView(view, wparams, panelParentView, userId);
} catch (RuntimeException e) {
final int viewIndex = (index >= 0) ? index : (mViews.size() - 1);
// BadTokenException or InvalidDisplayException, clean up.
if (viewIndex >= 0) {
removeViewLocked(viewIndex, true);
}
throw e;
}
}
}
在正常的App页面，windowlessSession会一直为空，这里就会创建一个ViewRootImpl,并且把我们的DecorView以及WindowParams都传进去。并且view、root、wparams都会按照顺序存到List当中。这里我们需要去看ViewRootImpl的setView方法,其中和添加到屏幕相关的代码如下：
requestLayout(); //测量布局
res = mWindowSession.addToDisplayAsUser(mWindow, mWindowAttributes,
getHostVisibility(), mDisplay.getDisplayId(), userId,
mInsetsController.getRequestedVisibilities(), inputChannel, mTempInsets,
mTempControls, attachedFrame, compatScale);
...
view.assignParent(this); //将ViewRootImpl设置为DecorView的parent
这里的mDisplay为外面从Context中所获取的，用于指定当前的UI要显示到哪一个显示器上去。这里的mWindowSession的获取代码如下：
//WindowManagerGlobal.java
@UnsupportedAppUsage
public static IWindowSession getWindowSession() {
synchronized (WindowManagerGlobal.class) {
if (sWindowSession == null) {
try {
@UnsupportedAppUsage
InputMethodManager.ensureDefaultInstanceForDefaultDisplayIfNecessary();
IWindowManager windowManager = getWindowManagerService();
sWindowSession = windowManager.openSession(
new IWindowSessionCallback.Stub() {
@Override
public void onAnimatorScaleChanged(float scale) {
ValueAnimator.setDurationScale(scale);
}
});
} catch (RemoteException e) {
throw e.rethrowFromSystemServer();
}
}
return sWindowSession;
}
}
可以看到就是通过IWindowManger这个Binder服务调用了openSession来获取了一个WindowSession。其代码如下：
//WindowManagerService.java
public IWindowSession openSession(IWindowSessionCallback callback) {
return new Session(this, callback);
}

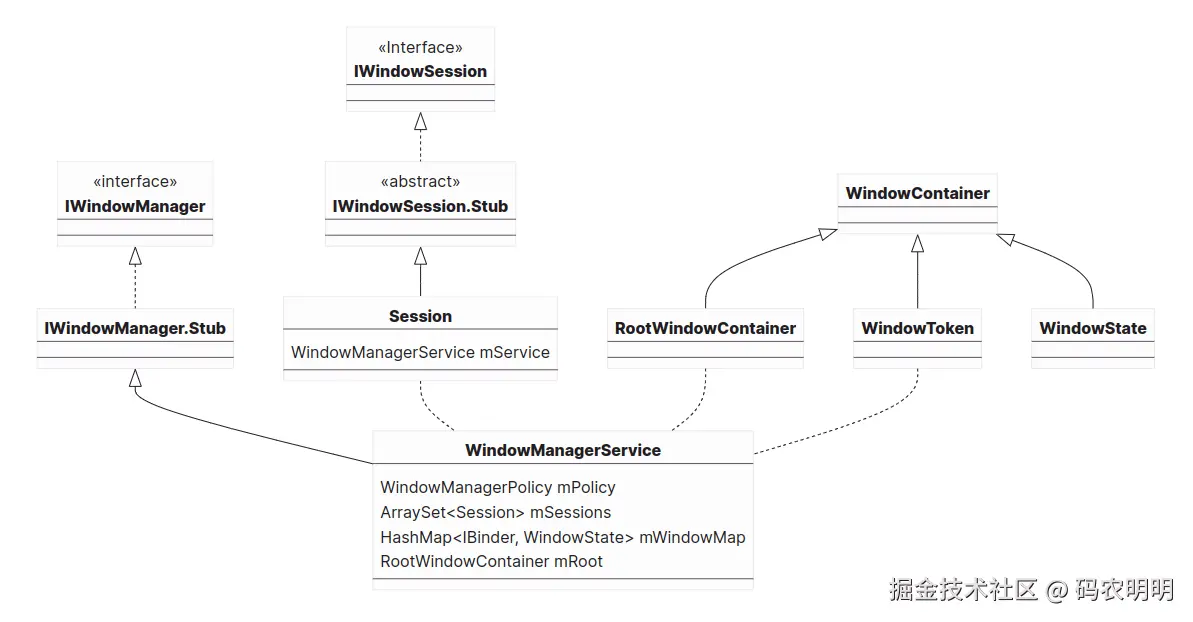

在System_Server端，创建了一个Session对象来提供相关的服务。它的addToDisplayAsUser方法又调用了WMS的addWindow方法，这个方法比较长我们只看其中和UI展示相关的部分，并且UI类型不是App的普通UI的也都给省略掉。
int res = mPolicy.checkAddPermission(attrs.type, isRoundedCornerOverlay, attrs.packageName,
appOp);
final DisplayContent displayContent = getDisplayContentOrCreate(displayId, attrs.token);
第一行代码首先是去检查我们当前要展示的view，它的类型是否支持去展示。第3行代码的内容如下：
private DisplayContent getDisplayContentOrCreate(int displayId, IBinder token) {
if (token != null) {
final WindowToken wToken = mRoot.getWindowToken(token);
if (wToken != null) {
return wToken.getDisplayContent();
}
}
return mRoot.getDisplayContentOrCreate(displayId);
}
mRoot为一个RootWindowContainer对象，之前我们在分析Activity的启动过程中已经见到了它，我们的ActivityRecord和Task都存在它当中。这里wToken初始情况一般为null因此会执行下面的getDisplayContentOrCreate方法，代码如下：
DisplayContent getDisplayContentOrCreate(int displayId) {
DisplayContent displayContent = getDisplayContent(displayId);
if (displayContent != null) {
return displayContent;
}
...
final Display display = mDisplayManager.getDisplay(displayId);
...
displayContent = new DisplayContent(display, this);
addChild(displayContent, POSITION_BOTTOM);
return displayContent;
}
这里就是根据displayId从列表中去拿DisplayContent如果不存在就去创建一个并且保存到列表中，方便下次使用。
//WindowManagerService.addWindow
WindowToken token = displayContent.getWindowToken(
hasParent ? parentWindow.mAttrs.token : attrs.token);
if (token == null) {
{
...
final IBinder binder = attrs.token != null ? attrs.token : client.asBinder();
token = new WindowToken.Builder(this, binder, type)
.setDisplayContent(displayContent)
.setOwnerCanManageAppTokens(session.mCanAddInternalSystemWindow)
.setRoundedCornerOverlay(isRoundedCornerOverlay)
.build();
}
继续看addWindow的内容，如果displayContent是新创建的，那么这里拿到的token就会为空，因此这里调用了client.asBinder来获取IBinder，或者直接拿'attr'中的token，这个client为IWindow类型，它在应用侧为W的实例，它是ViewRootImpl的一个内部类。这里创建完WindowToken之后，我们可以继续往后看。
//WindowManagerService.addWindow
final WindowState win = new WindowState(this, session, client, token, parentWindow,
appOp[0], attrs, viewVisibility, session.mUid, userId,
session.mCanAddInternalSystemWindow);
final DisplayPolicy displayPolicy = displayContent.getDisplayPolicy();
displayPolicy.adjustWindowParamsLw(win, win.mAttrs);
attrs.flags = sanitizeFlagSlippery(attrs.flags, win.getName(), callingUid, callingPid);
attrs.inputFeatures = sanitizeSpyWindow(attrs.inputFeatures, win.getName(), callingUid,
callingPid);
win.setRequestedVisibilities(requestedVisibilities);
res = displayPolicy.validateAddingWindowLw(attrs, callingPid, callingUid);
这里创建的WindowState用于保存Window的状态，可以说是Window在WMS中存储的一个章台。随后从DisplayContent中拿到了DisplayPolicy这个类主要是用于控制显示的一些行为，比如状态栏，导航栏的显示状态之类的。这里会根据WindowParams来调整DisplayPolicy的参数，以及调用validateAddingWindowLw检查当前的window是否能够添加的系统界面中，这个app普通type不涉及。
//WindowManagerService.addWindow
win.attach();
mWindowMap.put(client.asBinder(), win);
win.initAppOpsState();
win.attach方法如下：
void attach() {
mSession.windowAddedLocked();
}
其中就调用了Session的windowAddedLocked方法，代码如下：
void windowAddedLocked() {
if (mPackageName == null) {
final WindowProcessController wpc = mService.mAtmService.mProcessMap.getProcess(mPid);
if (wpc != null) {
mPackageName = wpc.mInfo.packageName;
mRelayoutTag = "relayoutWindow: " + mPackageName;
} else {
}
}
if (mSurfaceSession == null) {
mSurfaceSession = new SurfaceSession();
mService.mSessions.add(this);
if (mLastReportedAnimatorScale != mService.getCurrentAnimatorScale()) {
mService.dispatchNewAnimatorScaleLocked(this);
}
}
mNumWindow++;
}
对于每个进程第一次使用openSession创建的Session这个地方都会执行，主要就是创建了SurfaceSession，并且保存到WMS的mSessions当中去。之后又把client作为key，WindowState为value存放到mWindowMap当中。
//WindowManagerService.addWindow
win.mToken.addWindow(win);
displayPolicy.addWindowLw(win, attrs);
先看这个WindowToken.addWindow方法：
void addWindow(final WindowState win) {
if (mSurfaceControl == null) {
createSurfaceControl(true /* force */);
reassignLayer(getSyncTransaction());
}
if (!mChildren.contains(win)) {
addChild(win, mWindowComparator);
mWmService.mWindowsChanged = true;
}
}
这里创建了一个SurfaceControl,并且保存到了WindowList当中去。随后再看displayyPolicy.addWindowLw,其中主要用于处理inset相关的处理，这里也先跳过。到此位置addView的代码基本就看完了。
调用activity.makeVisible来显示
void makeVisible() {
if (!mWindowAdded) {
ViewManager wm = getWindowManager();
wm.addView(mDecor, getWindow().getAttributes());
mWindowAdded = true;
}
mDecor.setVisibility(View.VISIBLE);
}
我们之前已经分析过addView了，这里mWindowAdded也是为true，这里的addView因此是不会被执行的。我们看一下下面的setVisibility，这个就是我们的普通View的方法，还是直接看源码：
//View.java
public void setVisibility(@Visibility int visibility) {
setFlags(visibility, VISIBILITY_MASK);
}
这里是直接调用了setFlags方法,其中和设置显示相关的部分如下：
final int newVisibility = flags & VISIBILITY_MASK;
if (newVisibility == VISIBLE) {
if ((changed & VISIBILITY_MASK) != 0) {
mPrivateFlags |= PFLAG_DRAWN;
invalidate(true);
needGlobalAttributesUpdate(true);
shouldNotifyFocusableAvailable = hasSize();
}
}
if ((changed & VISIBILITY_MASK) != 0) {
if (mParent instanceof ViewGroup) {
ViewGroup parent = (ViewGroup) mParent;
parent.onChildVisibilityChanged(this, (changed & VISIBILITY_MASK),
newVisibility);
parent.invalidate(true);
} else if (mParent != null) {
mParent.invalidateChild(this, null);
}
}
DecorView的parent为ViewRootImpl，因此上面会调用ViewRootImpl的invalidateChild方法，内部会调用如下代码：
public ViewParent invalidateChildInParent(int[] location, Rect dirty) {
checkThread();
if (dirty == null) {
invalidate();
return null;
} else if (dirty.isEmpty() && !mIsAnimating) {
return null;
}
if (mCurScrollY != 0 || mTranslator != null) {
mTempRect.set(dirty);
dirty = mTempRect;
if (mCurScrollY != 0) {
dirty.offset(0, -mCurScrollY);
}
if (mTranslator != null) {
mTranslator.translateRectInAppWindowToScreen(dirty);
}
if (mAttachInfo.mScalingRequired) {
dirty.inset(-1, -1);
}
}
invalidateRectOnScreen(dirty);
return null;
}
这段代码会检查需要从新绘制的区域，并且放在dirty当中，最后调用invalidateRectOnScreen方法：
private void invalidateRectOnScreen(Rect dirty) {
final Rect localDirty = mDirty;
// Add the new dirty rect to the current one
localDirty.union(dirty.left, dirty.top, dirty.right, dirty.bottom);
final float appScale = mAttachInfo.mApplicationScale;
final boolean intersected = localDirty.intersect(0, 0,
(int) (mWidth * appScale + 0.5f), (int) (mHeight * appScale + 0.5f));
if (!intersected) {
localDirty.setEmpty();
}
if (!mWillDrawSoon && (intersected || mIsAnimating)) {
scheduleTraversals();
}
}
这里仍然检查dirty区域，并且去做Traversal。
void scheduleTraversals() {
if (!mTraversalScheduled) {
mTraversalScheduled = true;
mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();
mChoreographer.postCallback(
Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
notifyRendererOfFramePending();
pokeDrawLockIfNeeded();
}
}
这里就是启动线程去不断的页面的刷新重绘，就不分析了。最终会执行到performTraversals方法，其中有如下代码我们比较关注：
if (mFirst || windowShouldResize || viewVisibilityChanged || params != null
|| mForceNextWindowRelayout) {
relayoutResult = relayoutWindow(params, viewVisibility, insetsPending);
}
当首次执行这个方法的时候mFirst为true,除了这个条件之外，window需要从新计算size，view的可见性变化，windowParams变化等任一条件满足就会执行这里。我们在继续看里面的代码：
if (relayoutAsync) {
mWindowSession.relayoutAsync(mWindow, params,
requestedWidth, requestedHeight, viewVisibility,
insetsPending ? WindowManagerGlobal.RELAYOUT_INSETS_PENDING : 0, mRelayoutSeq,
mLastSyncSeqId);
} else {
relayoutResult = mWindowSession.relayout(mWindow, params,
requestedWidth, requestedHeight, viewVisibility,
insetsPending ? WindowManagerGlobal.RELAYOUT_INSETS_PENDING : 0, mRelayoutSeq,
mLastSyncSeqId, mTmpFrames, mPendingMergedConfiguration, mSurfaceControl,
mTempInsets, mTempControls, mRelayoutBundle);
...
}
当view为本地进行Layout且一些其他的条件符合，并且它的位置大小没有变化的时候，才会是relayoutAsync，不过两个最终的在服务端都会调用relayout方法，区别就是这里relayout的时候传过去了一个mSurfaceControl，这个接口是AIDL定义的，这个参数定义的为out，服务端会传输值到这个对象里，我们随后会看到，因为非异步是大多数情况的调用，这里也对他进行分析。在Session的relayout方法中调用了如下代码：
int res = mService.relayoutWindow(this, window, attrs,
requestedWidth, requestedHeight, viewFlags, flags, seq,
lastSyncSeqId, outFrames, mergedConfiguration, outSurfaceControl, outInsetsState,
outActiveControls, outSyncSeqIdBundle);
这里就是调用了WMS的relayoutWindow方法，其中我们关注的有一下代码：
final WindowState win = windowForClientLocked(session, client, false);
if (shouldRelayout && outSurfaceControl != null) {
try {
result = createSurfaceControl(outSurfaceControl, result, win, winAnimator);
} catch (Exception e) {
...
return 0;
}
}
这里看一下这个createSurfaceControl的代码：
WindowSurfaceController surfaceController;
try {
surfaceController = winAnimator.createSurfaceLocked();
} finally {
}
if (surfaceController != null) {
surfaceController.getSurfaceControl(outSurfaceControl);
} else {
outSurfaceControl.release();
}
第三行主要是创建一个WindowSurfaceController对象，第8行则是使用这个对象去获取SurfaceControl，我们看一下它的代码：
void getSurfaceControl(SurfaceControl outSurfaceControl) {
outSurfaceControl.copyFrom(mSurfaceControl, "WindowSurfaceController.getSurfaceControl");
}
SurfaceControl的copyFrom方法代码如下：
public void copyFrom(@NonNull SurfaceControl other, String callsite) {
mName = other.mName;
mWidth = other.mWidth;
mHeight = other.mHeight;
mLocalOwnerView = other.mLocalOwnerView;
assignNativeObject(nativeCopyFromSurfaceControl(other.mNativeObject), callsite);
}
最主要的是最后的assignNativeObject赋值到我们从app进程传过来的SurfaceControl当中。native层的SurfaceControl有如下几个成员变量：
sp<SurfaceComposerClient> mClient;
sp<IBinder> mHandle;
sp<IGraphicBufferProducer> mGraphicBufferProducer;
mutable Mutex mLock;
mutable sp<Surface> mSurfaceData;
mutable sp<BLASTBufferQueue> mBbq;
其中就有Surface，而我们在服务端拿到的这个SurfaceControl随后会写回客户端，这样App进程就可以把UI元素绘制到这个Surface上面了。
前面有列过客户端WindowManager相关的类，这里在列一下system_server进程中相关的类：
总结
我们在调用WMS的addWindow的时候，并没有把View直接传过来，所传过来的WindowLayoutParams当中，宽和高是比较重要的信息，因为在对调用这个方法之前，代码中先是执行了requestLayout去测量的布局的尺寸，并且在返回参数中通过Rect返回了画布的尺寸。我们也知道通过SurfaceControl为我们提供了Surface，这样客户端就能够把UI数据写上去了。而这样，这个Window与View就能够与系统的其他服务一起，把我们的UI显示到屏幕上了。

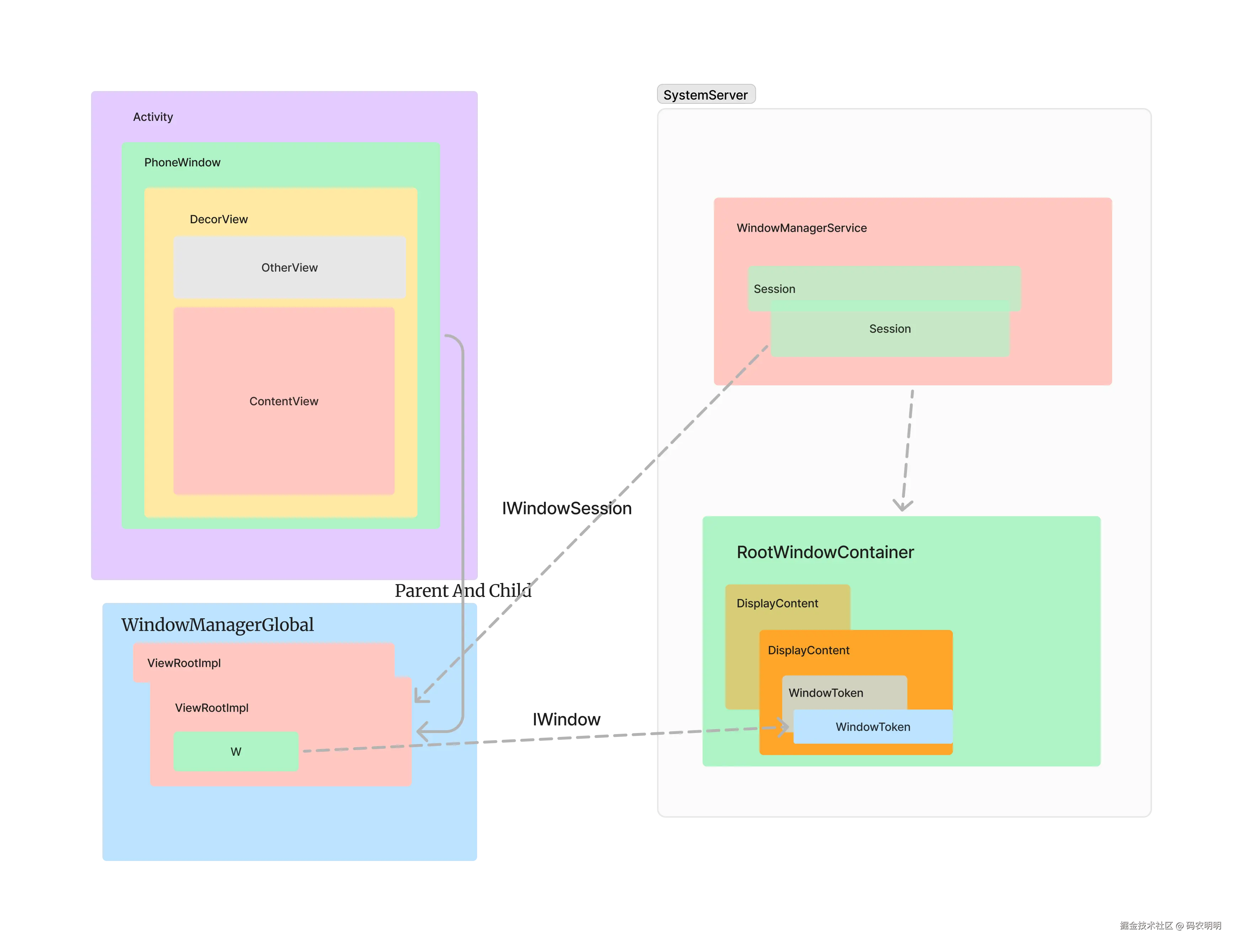

在与WMS初始通信的时候，WMS服务端为App创建了Session这个对象，App通过这个对象来与服务端进行Binder通讯。同时，App进程在创建ViewRootImpl的时候创建了W这个对象，它是IWindow的binder对象，服务端有可以通过这个对象来与app进程通讯。为了方便理解，关于服务端和客户端，我又画了如下图，希望对你理解它们有所帮助。
以上就应用的窗口与Activity相关的分析，整体流程还是比较复杂的，如果哪里存在疏漏，也欢迎读者朋友们评论指点。另外关于应用的事件分发也会涉及到WMS和ViewRootImpl，为了使得文章不至于太长，就留到下次再进行分析。
