绘制箱线图 与 异常值的输出 - 基于Python matplotlib库

97 阅读6分钟

1. 关于箱线图 及 plt.boxplot()方法

=================================================================================================

箱线图又称箱形图,有的地方也可以叫盒须图。使用箱线图的好处是可以以一种相对稳定的方式描述数据离散分布情况,识别数据中的异常值。

在pthon的matplotlib库中绘制箱线图使用的是plt.boxplot()方法。

该方法的主要参数如下

| 参数 | 描述 |

| --- | --- |

| x | 要绘制箱线图的数据。 |

| notch | 是否以凹凸形式展现箱线图,默认为非凹凸。 |

| sym | 指定异常点的形状,默认为加号(+)显示。 |

| vert | 是否需要将箱形图垂直摆放。 |

| whis | 指定上下限与上下四分位的距离。默认为1.5倍的四分位差。 |

| position | 指定箱型图的位置。默认为[0, 1, 2] |

| widths | 指定箱型图的宽度,默认为0.5 |

| patch_artist | 是否填充箱体颜色 |

| meanline | 是否用线的形式表示均值,默认用点的形式来表示。showmeans为True时这个参数才有意义。 |

| showmeans | 是否显示均值,默认不显示 |

| showcaps | 是否显示箱线图顶端和末端的两条线。默认是不显示的。 |

| showbox | 是否显示箱体,默认显示。 |

| showfliers | 是否显示异常值,默认显示。 |

| boxprops | 设置箱体的属性,如边框色、填充色等。patch_artist为True时填充箱体颜色(facecolor键)才有效。 |

| medianprops | 设置中位数的属性,如线的类型、粗细等。 |

| meanprops | 设置均值的属性,如点的大小颜色等。 |

| capprops | 设置箱型图顶端和末端线条的属性,如颜色、粗细等。 |

| whiskerprops | 设置须的属性。如颜色、粗细、线的类型等。 |


2. 绘制一幅简单的箱线图

====================================================================================

使用随机数种子随机生成三组随机但固定的数据。以用来绘制三个箱线个体(一张图)。

全局字体使用楷体。 

import matplotlib.pyplot as plt

import numpy as np

fig = plt.figure(1, facecolor='#33ff99', figsize=(10, 6))

plt.rcParams['font.sans-serif'] = ['STKAITI']

plt.rcParams['axes.unicode_minus'] = False

plt.rcParams['axes.facecolor'] = '#cc00ff'

np.random.seed(30)

data1 = np.random.randint(20, 100, 200)

data2 = np.random.randint(30, 120, 200)

data3 = np.random.randint(40, 110, 200)

plt.boxplot([data1, data2, data3])

plt.xticks(range(1, 4), ['A型', 'B型', 'C型'], fontsize=20)

plt.yticks(fontsize=20)

plt.title('箱线图', fontsize=25, color='#0033cc')

plt.show()

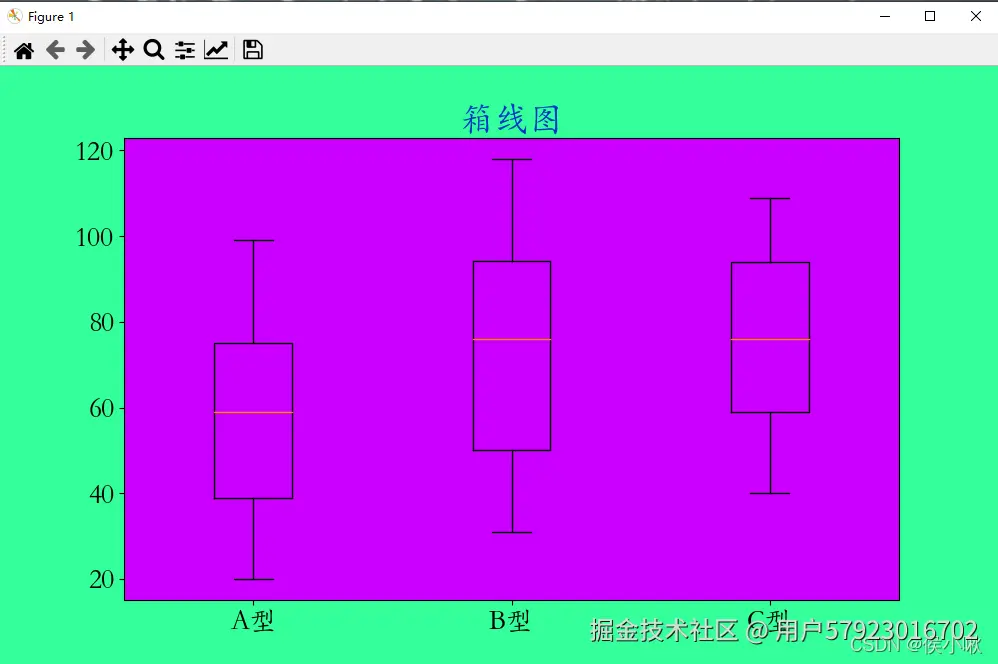

图像效果如下:

在这里插入图片描述


3. 绘制一幅更精致的图像

====================================================================================

下边的数据中,修改了一下数据。上边随机产生的数据因为较为均匀,所以很难产生异常值,达不到箱线图的预期展示效果。

使用 * 符号来标记异常值。并使用线来标出每组数据的均值。

import matplotlib.pyplot as plt

import numpy as np

fig = plt.figure(1, facecolor='#33ff99', figsize=(10, 6))

plt.rcParams['font.sans-serif'] = ['STKAITI']

plt.rcParams['axes.unicode_minus'] = False

plt.rcParams['axes.facecolor'] = '#cc00ff'

np.random.seed(110)

data1 = np.random.randint(20, 100, 200)

data2 = np.random.randint(30, 120, 200)

data3 = np.random.randint(40, 110, 200)

修改几个值,作为异常值,方便展示

data1[100:102] = [142, 150]

data3[100:103] = [1, 5, 154]

plt.boxplot([data1, data2, data3],

notch=True,

sym='*',

patch_artist=True,

boxprops={'color': '#ffff00', 'facecolor': '#0066ff'},

capprops={'color': '#ff3333', 'linewidth': 2},

showmeans=True,

meanline=True

)

plt.xticks(range(1, 4), ['A型', 'B型', 'C型'], fontsize=20)

plt.yticks(fontsize=20)

plt.title('箱线图', fontsize=25, color='#0033cc')

plt.show()

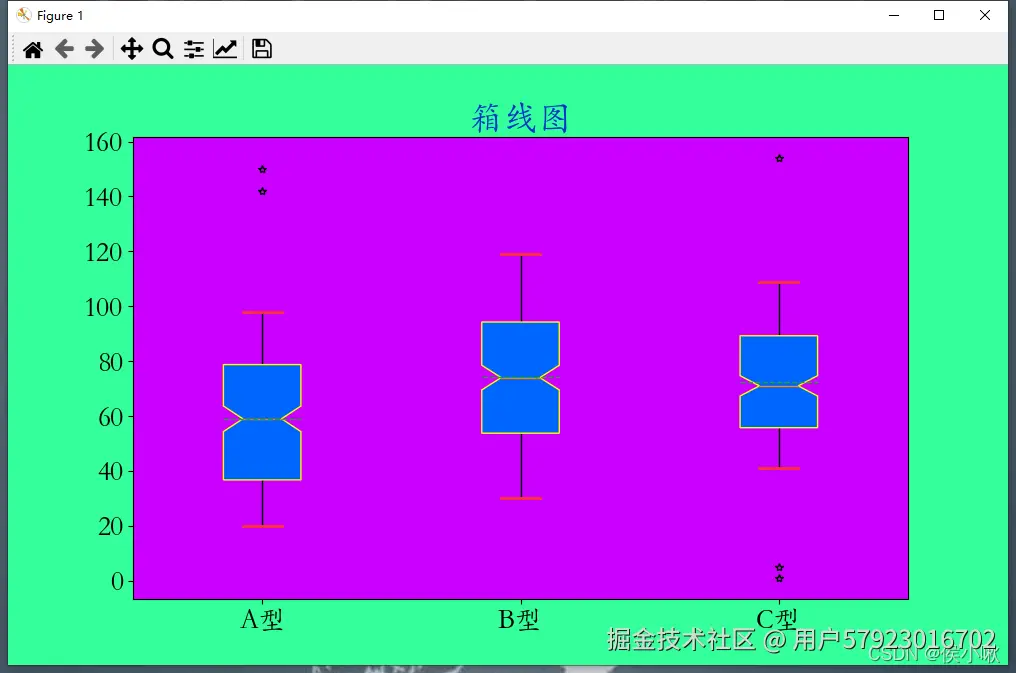

代码执行效果如下:

在这里插入图片描述


4. 异常值的标准

================================================================================

通过whis参数可以修改判断异常值的标准。默认将不在【均值±1.5倍四分位差】范围内的判断为异常值。

在上述代码的基础上稍作修改:

设置whis=2

import matplotlib.pyplot as plt

import numpy as np

fig = plt.figure(1, facecolor='#33ff99', figsize=(10, 6))

plt.rcParams['font.sans-serif'] = ['STKAITI']

plt.rcParams['axes.unicode_minus'] = False

plt.rcParams['axes.facecolor'] = '#cc00ff'

np.random.seed(110)

data1 = np.random.randint(20, 100, 200)

data2 = np.random.randint(30, 120, 200)

data3 = np.random.randint(40, 110, 200)

修改几个值,作为异常值,方便展示

data1[100:102] = [142, 150]

data3[100:103] = [1, 5, 154]

plt.boxplot([data1, data2, data3],

whis=2,

notch=True,

sym='*',

patch_artist=True,

boxprops={'color': '#ffff00', 'facecolor': '#0066ff'},

capprops={'color': '#ff3333', 'linewidth': 2},

showmeans=True,

meanline=True

)

plt.xticks(range(1, 4), ['A型', 'B型', 'C型'], fontsize=20)

plt.yticks(fontsize=20)

plt.title('箱线图', fontsize=25, color='#0033cc')

plt.show()

学好 Python 不论是就业还是做副业赚钱都不错,但要学会 Python 还是要有一个学习规划。最后大家分享一份全套的 Python 学习资料,给那些想学习 Python 的小伙伴们一点帮助!

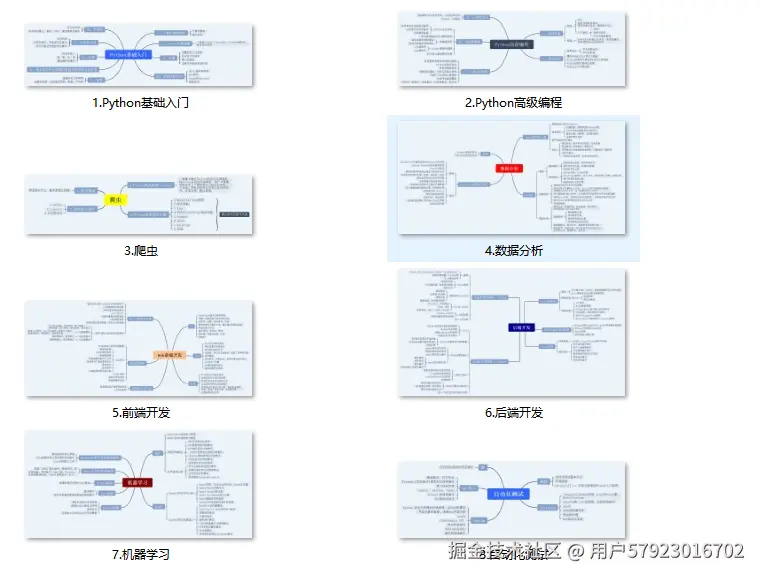

一、Python所有方向的学习路线

Python所有方向路线就是把Python常用的技术点做整理,形成各个领域的知识点汇总,它的用处就在于,你可以按照上面的知识点去找对应的学习资源,保证自己学得较为全面。

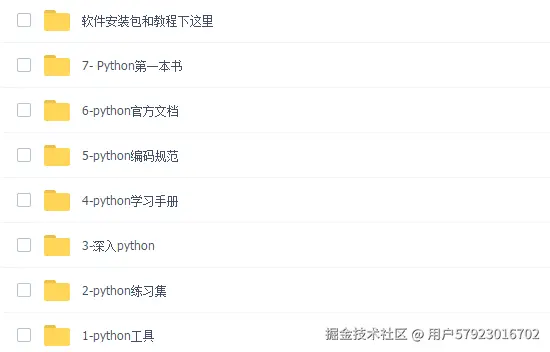

二、学习软件

工欲善其事必先利其器。学习Python常用的开发软件都在这里了,给大家节省了很多时间。

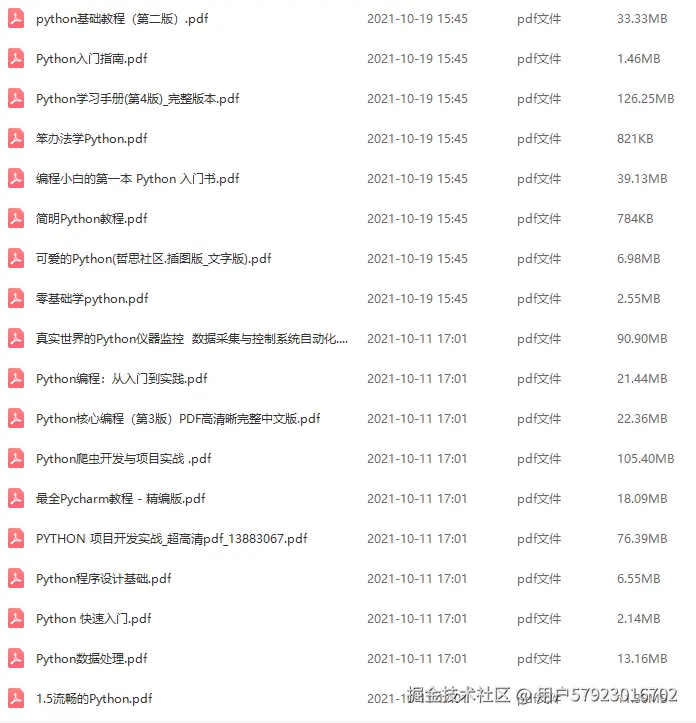

三、全套PDF电子书

书籍的好处就在于权威和体系健全,刚开始学习的时候你可以只看视频或者听某个人讲课,但等你学完之后,你觉得你掌握了,这时候建议还是得去看一下书籍,看权威技术书籍也是每个程序员必经之路。

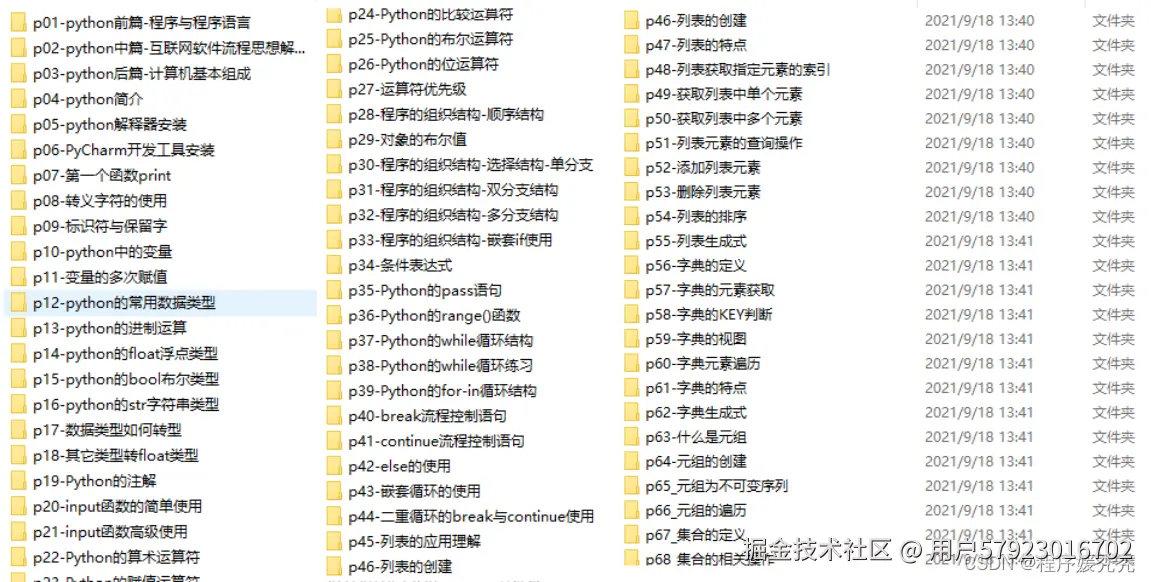

四、入门学习视频

我们在看视频学习的时候,不能光动眼动脑不动手,比较科学的学习方法是在理解之后运用它们,这时候练手项目就很适合了。

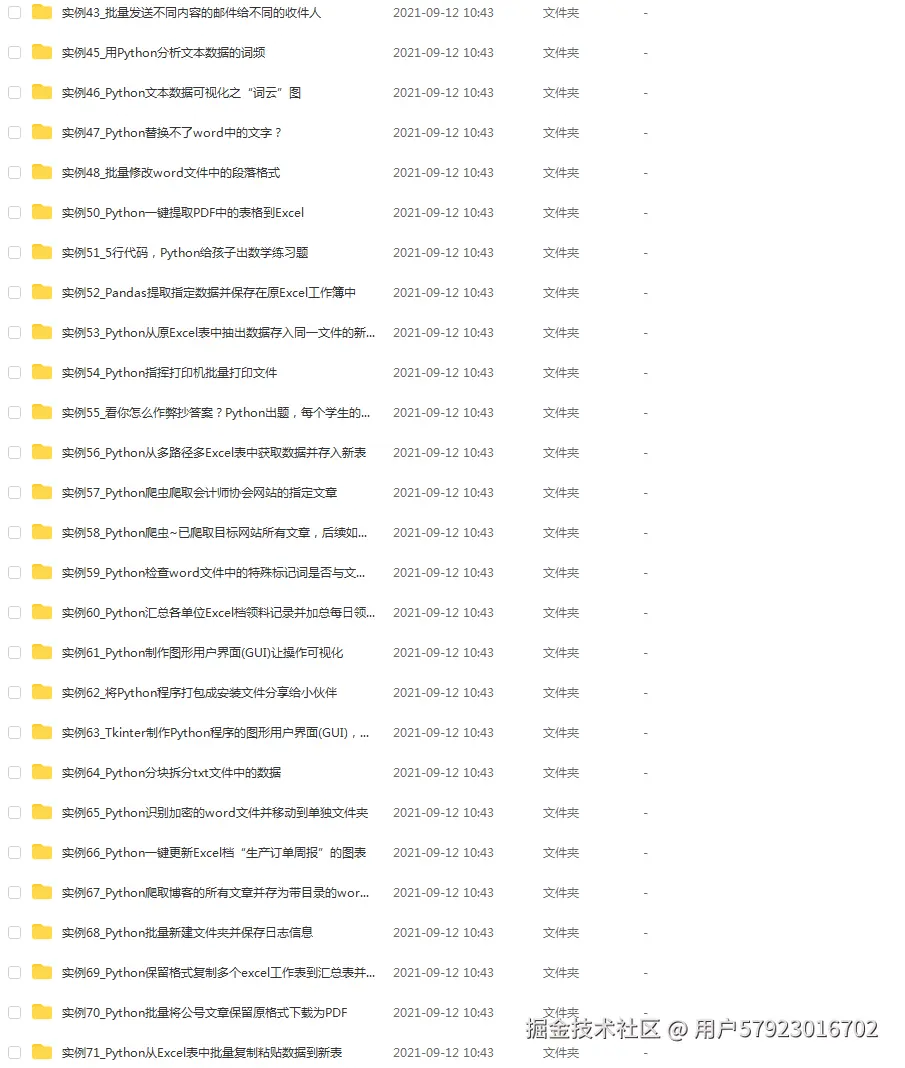

五、实战案例

光学理论是没用的,要学会跟着一起敲,要动手实操,才能将自己的所学运用到实际当中去,这时候可以搞点实战案例来学习。

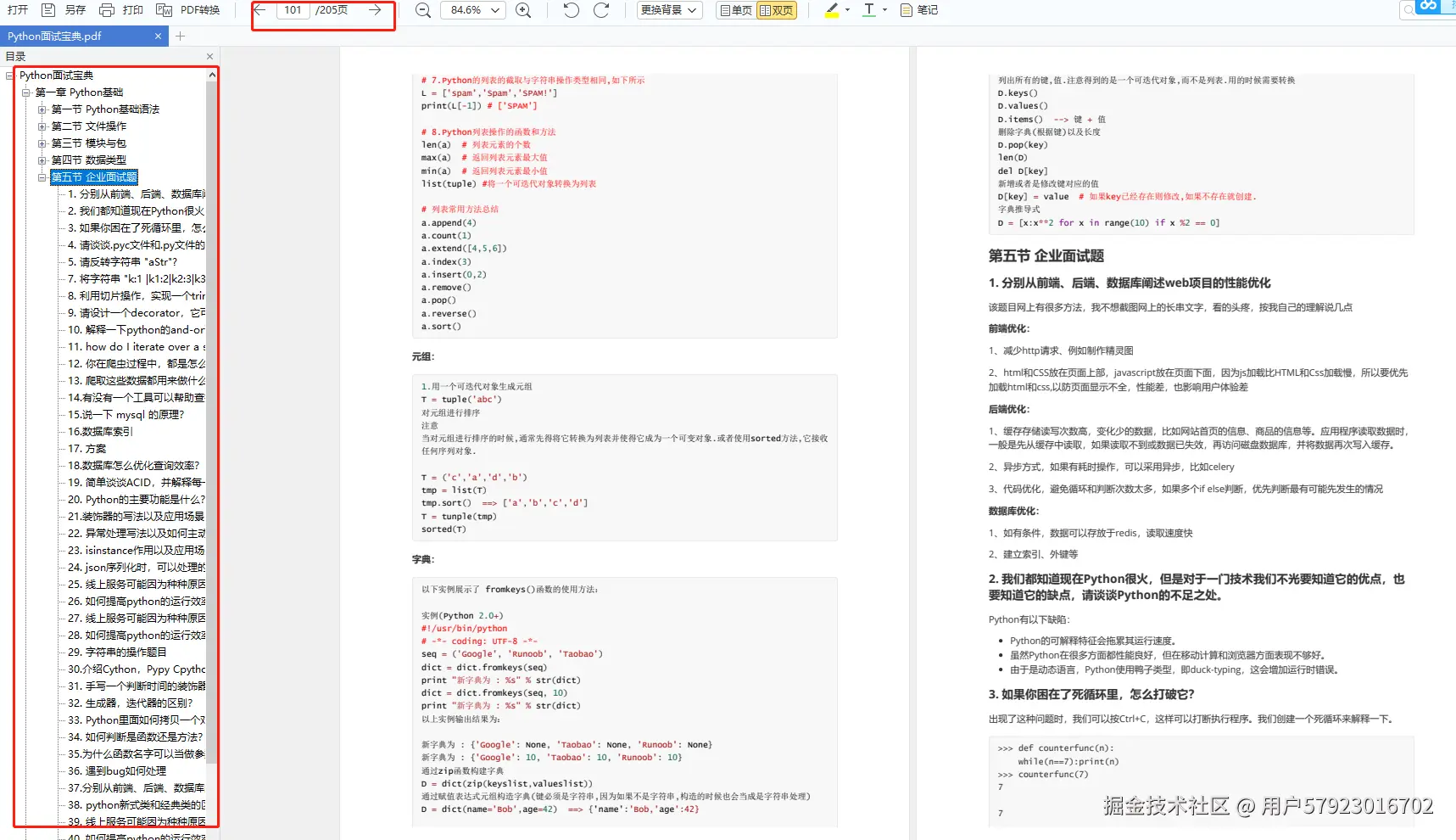

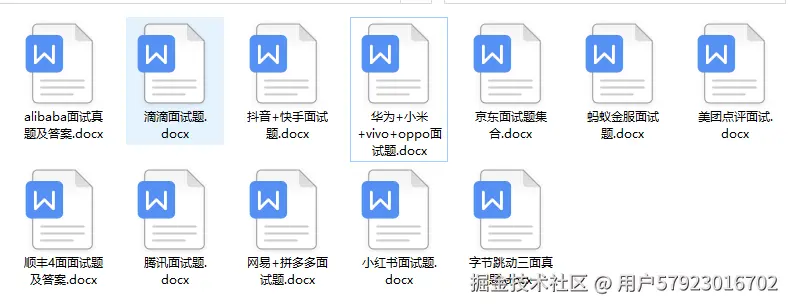

六、面试资料
