1. 编解码

在介绍图片的编解码之前，先通过一个小例子来了解一下编解码的概念。如下是一段文字，它占据了 465 字节：

在这个世界上，每个人都有自己的梦想。梦想是生活的动力。没有梦想的人，就像没有目标的船只。每个人的梦想都是独特的，梦想可以是成功，梦想可以是财富，梦想可以是自由，梦想可以是幸福。梦想让我们前进，梦想让我们坚持不懈，梦想让我们在困难面前不轻易放弃。梦想是每个人生活的目标，梦想给我们带来动力，梦想是我们前进的灯塔。

其中包含了较多 梦想、梦想是、梦想让我们、每个人 的冗余信息。对于这段文字所表达的信息来说，我们可以指定一个编码规则，比如:

将 “梦想” -> A
将 “梦想是” -> B
将 “梦想让我们” -> C
将 “每个人” -> D

在这个编码规则下，下面的文字记录着和上面同样的信息，但它仅占 308 字节，体积压缩到 66.23% 。

在这个世界上，D都有自己的A。A是生活的动力。没有A的人，就像没有目标的船只。D的A都是独特的，B成功，B财富，B自由，B幸福。C前进，C坚持不懈，C在困难面前不轻易放弃。A是D生活的目标，A给我们带来动力，A是我们前进的灯塔。

所以编码的价值之一在于:

通过编码规则，减少 数据信息 中的冗余内容，达到减少体积的目的。

在程序中，可以读取封装信息的内容，再根据解码的规则，还原出原始的数据信息。这种编码就可以实现 无损压缩 的效果。


2. 图片的编解码

对于图片来说，编解码也是类似的。像素数据记录了 完整 的色彩信息，而像 png、jpeg、webp 这种图片文件，就是通过对应的编码规则，生成的封装格式，也就是上面压缩版的数据信息，可以减少数据体积。

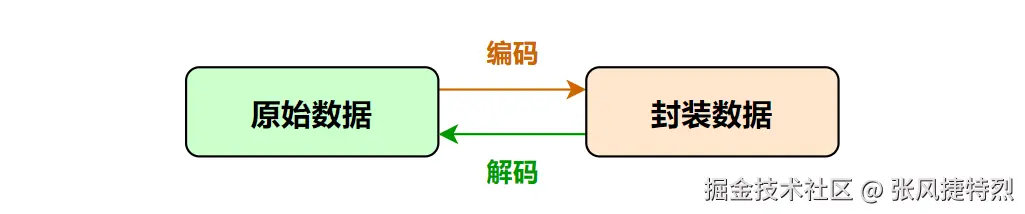

应用程序在读取封装格式后，底层会对封装格式进行解码，得到原始数据，进行渲染。编码之后，可以通过解码得到完整的数据信息，称之为 无损压缩；反之为 有损压缩。

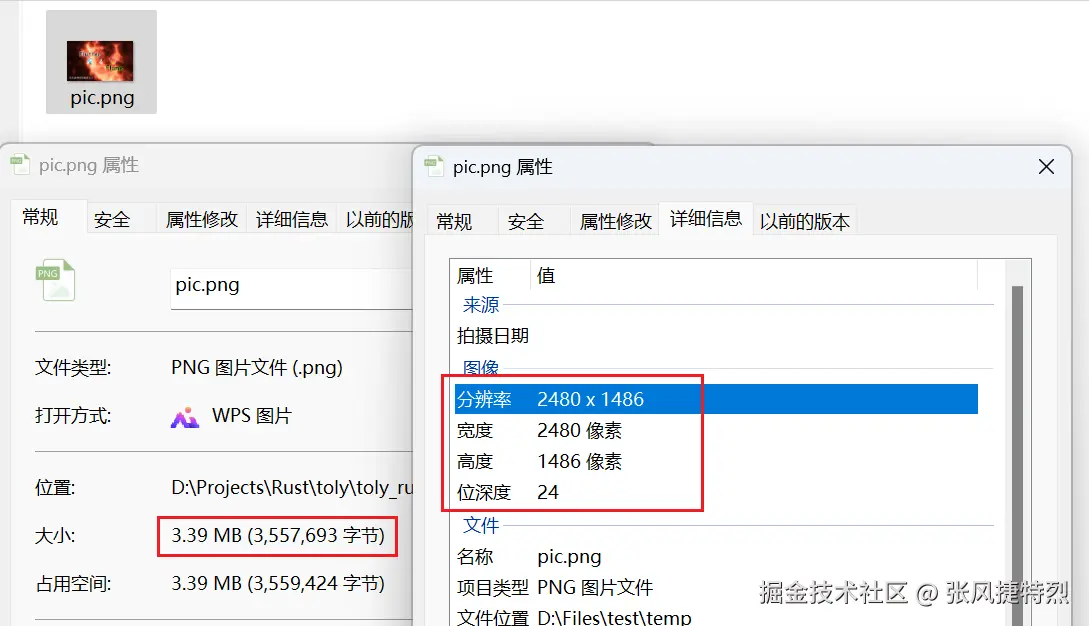

举个小例子，如下所示这张 png 图片的宽高是 2480*1486，位深 24 表示 一个原始像素点通过 24 位表示。由于 8 位占一个字节，即一个原始像素点数据占 3 个字节，也就是 r、 g、b 三个通道色彩数据。

这么算来，这张图片有 2480*1486 = 3,685,280 个像素点，所以完整的色彩信息应该占据 11,055,840 字节，而实际来看，这张 png 的大小是 3,557,693 字节。可以得出

通过 png 的编码处理，这张图片 将原始的色彩信息数据压缩到了原来的 32.18%


png 是一种 无损压缩 的封装格式。我们可以将一张 png 图片通过 解码 还原出完整的色彩信息。下面代码中，通过 rust 代码将制定的封装格式图片，解码 (decode) 成原始的色彩信息。然后将数据保存到指定文件：

pub fn to_raw(input_path: &str, output_path: &str) -> Result<(), image::ImageError>{
    let img = ImageReader::open(input_path)?.decode()?;
    std::fs::write(output_path, img.as_bytes())?;
    Ok(())
}

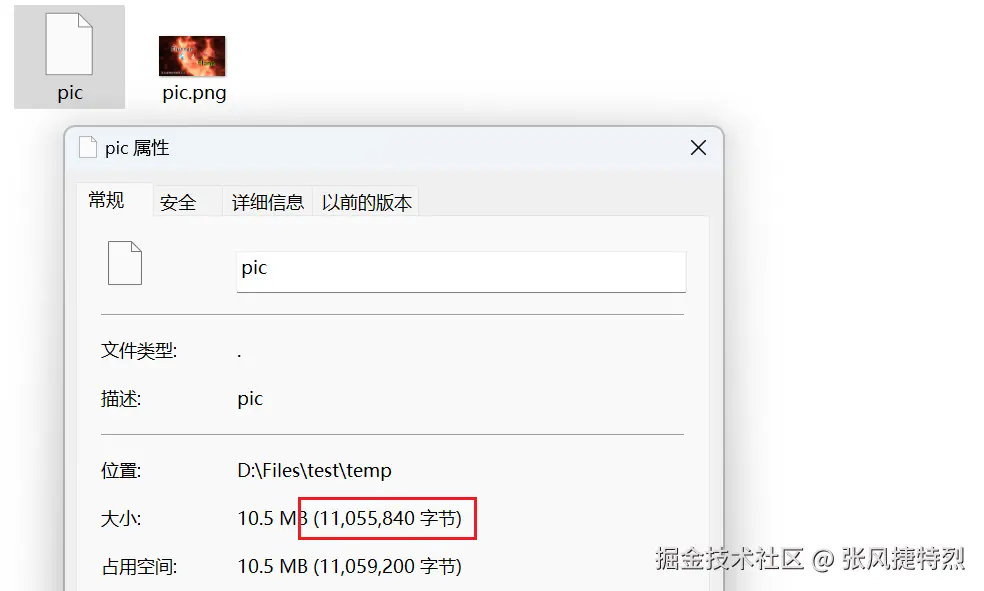

对比原始数据的大小，可以看出它恰好是 11,055,840 个字节：


3. 图片文件里到底存了啥

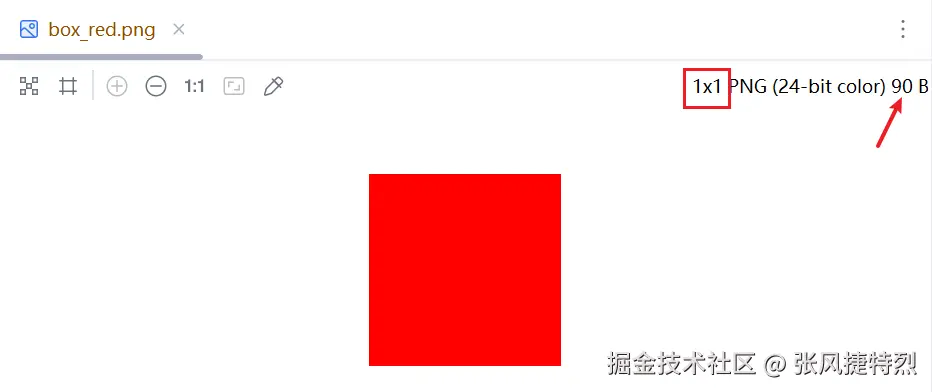

这里我将化繁为简，准备了一张只有一个红色像素(0xFF0000)的 24 位 png 图片，可以看出它占 90 字节。算数好的朋友可能会疑惑，一个像素点原始的色彩数据不应该是 24 位 = 3 字节吗? 怎么还给压缩大了?

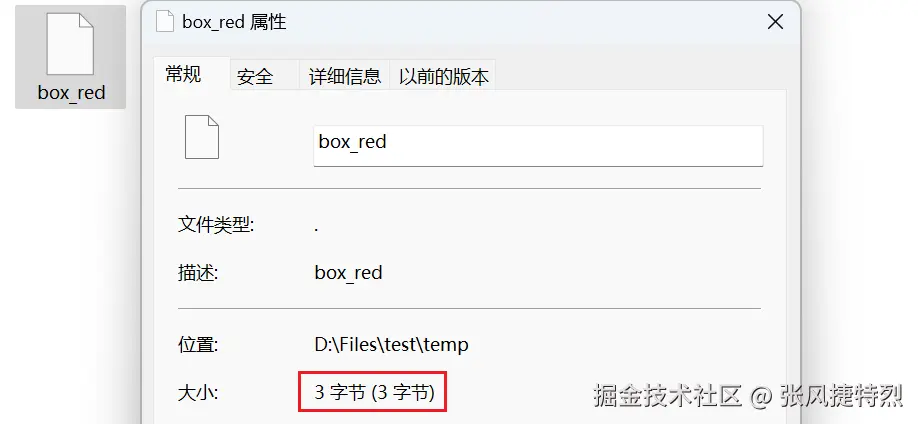

我们可以同样将上面的 png 图片还原成原始数据，如下所示，这张 png 图片记录的原始数据确实只是占 3 字节：

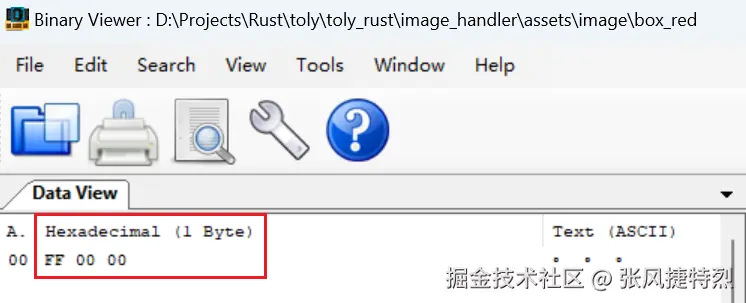

通过 Bainary Viewer 可以看出原始数据记录的就是颜色的 rgb 值，对应的 16 进制数据是 FF0000 :

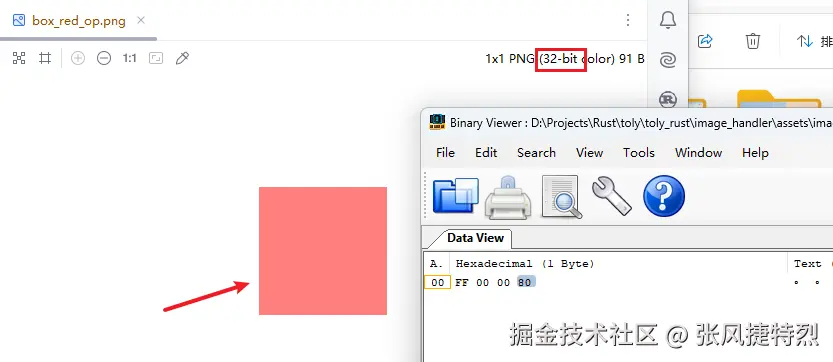

如果准备的是一张具有透明度的 PNG 图片，那它的位深将是 32 ，也就是一个像素点记录着 rgba 四个数值：

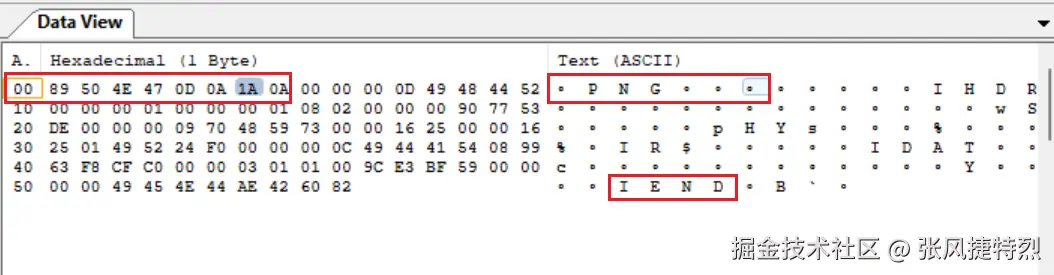

通过 Bainary Viewer 查看 png 文件可以看出，文件头部包含着编码的标识信息。这样软件在访问图片时可以了解它的编码方式，从而选用对应的解码器得到原始数据。png 文件的开头有 8 字节的固定位：

89 50 4E 47 0D 0A 1A 0A

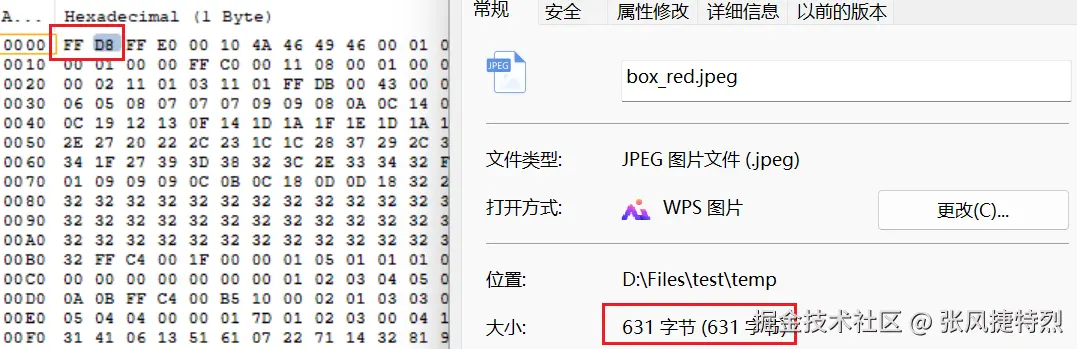

JPEG 图片文件以 0xFFD8 开头，从一像素图片来看，JPEG 记录的编码信息要更多。其他格式的图片大家也可以自己去看看。


3. 图片的格式转换是在干什么

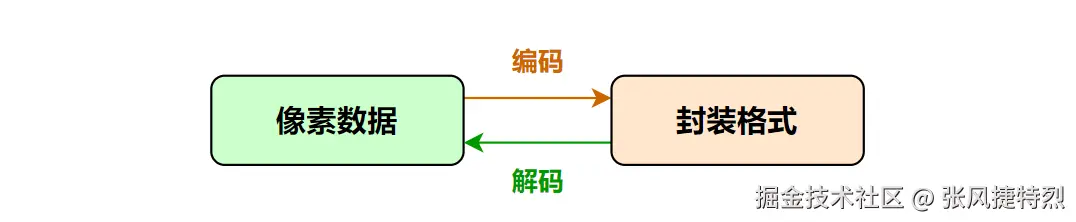

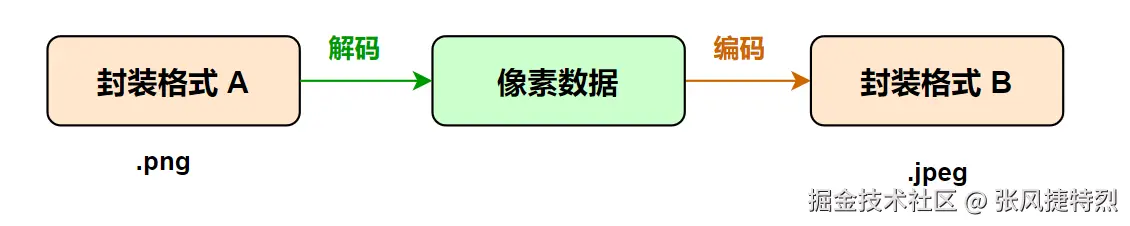

图片的格式转换，本质上就是将从封装格式中 解码 成原始的像素数据，再通过像素数据 编码 成指定的封装格式：

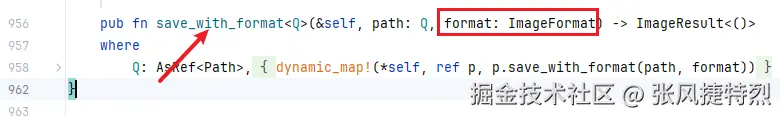

在 Rust 的 image 库中，有 save_with_format 方法，可以将解码后的数据，以指定的格式存储。其中参数 ImageFormat 就是该库支持的图片编码格式：


pub enum ImageFormat {
    /// An Image in PNG Format
    Png,

    /// An Image in JPEG Format
    Jpeg,

    /// An Image in GIF Format
    Gif,

    /// An Image in WEBP Format
    WebP,

    /// An Image in general PNM Format
    Pnm,

    /// An Image in TIFF Format
    Tiff,

    /// An Image in TGA Format
    Tga,

    /// An Image in DDS Format
    Dds,

    /// An Image in BMP Format
    Bmp,

    /// An Image in ICO Format
    Ico,

    /// An Image in Radiance HDR Format
    Hdr,

    /// An Image in OpenEXR Format
    OpenExr,

    /// An Image in farbfeld Format
    Farbfeld,

    /// An Image in AVIF Format
    Avif,

    /// An Image in QOI Format
    Qoi,
}

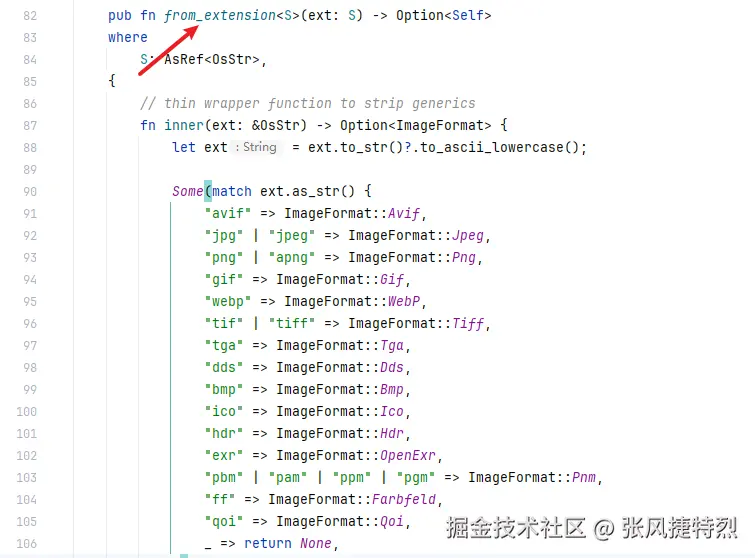

另外，ImageFormat 可以通过 from_extension 来得到对应的枚举对象：


这样我们就可以封装一个通用的图片格式转换函数 convert_image_format。通过桥接让 Flutter 调用它即可，

pub fn convert_image_format(input_path: &str, output_path: &str) -> Result<(), image::ImageError> {
    let img = image::open(input_path)?;
    let output_extension = Path::new(output_path)
        .extension()
        .and_then(std::ffi::OsStr::to_str)
        .unwrap_or("png");
    let  out_format = ImageFormat::from_extension(output_extension).unwrap();
    img.save_with_format(output_path, out_format)?;
    Ok(())
}

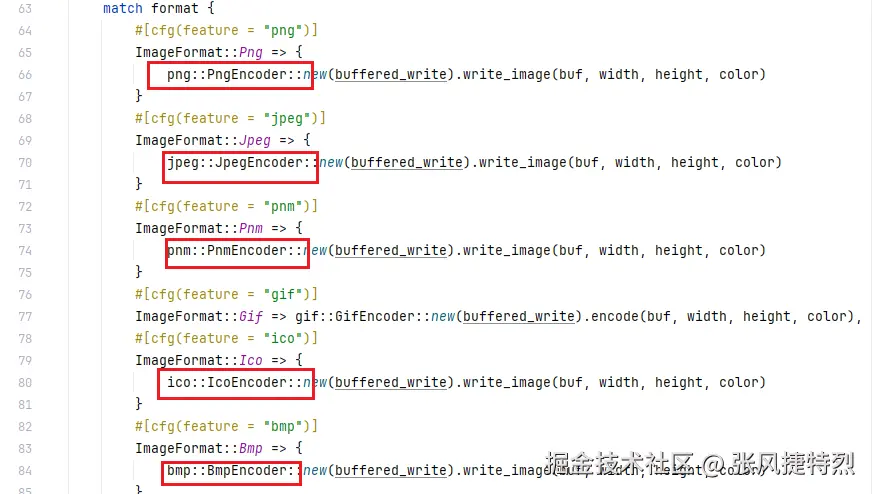

通过源码可以看出，image 库的底层转换逻辑是通过 format 枚举，得到对应格式的编码器进行处理，通过编码器将解码后的颜色数据重新编码成对应的格式。这个方法虽然便捷，但它无法更细致的操作编码器的配置，比如 JPEG 的编码质量、PNG 的滤色器、压缩比等。如果想要操纵更多参数，可以像上篇那样主动创建编码器来处理。


到这里，可能会有人不禁发问？为什么不能统一编码格式，这样就不用这么复杂的转换了。

你可以反问一下：为什么世界上会有这么多语言？为什么编程有这么多框架？为什么有这么多的浏览器、编辑器？ 为什么要有这么多姓氏、学校、企业？不能统一吗，这样就没有复杂地抉择、学习、对比了。

因为世上没有什么万能药，单一就缺乏竞争，没了“物竞”，在“天择”的那刻就是群体的毁灭。物种的多样性，可以更好地适应不同的场景。时间会淘汰那些不合时宜的物种，而现在的，存在即合理。
