背景

Android4.1之前，UI不流畅的问题非常的明显，Google决定在后续的每个版本都进行一个重要问题的优化，4.1的重要优化就是提高流畅度，整个项目称之为黄油计划，整个过程对渲染体系几乎是进行了重构。

这里先简单的介绍一下黄油计划的几个核心设计：

通过将Vsync引入到局部系统中去实现稳定的帧率
增加三缓冲（Triple Buffer）进一步保证帧率的稳定
编舞者（Choreographer）配合Vsync实现事件输入、动画、绘制等任务。
同步屏障保障UI渲染的优先级。

为什么要学习这古老的设计？

黄油工程大概是在2012年诞生的，都2024年了，为什么还要学习黄油工程? 学了黄油工程有什么用？

优雅的设计总是相同的，可以复用在其他场景，后面我会分享一个参考黄油工程的实际案例。

技术解读

这里会从VSync局部系统的引入、三缓冲、编舞者、消息屏障四个方面逐步解读。

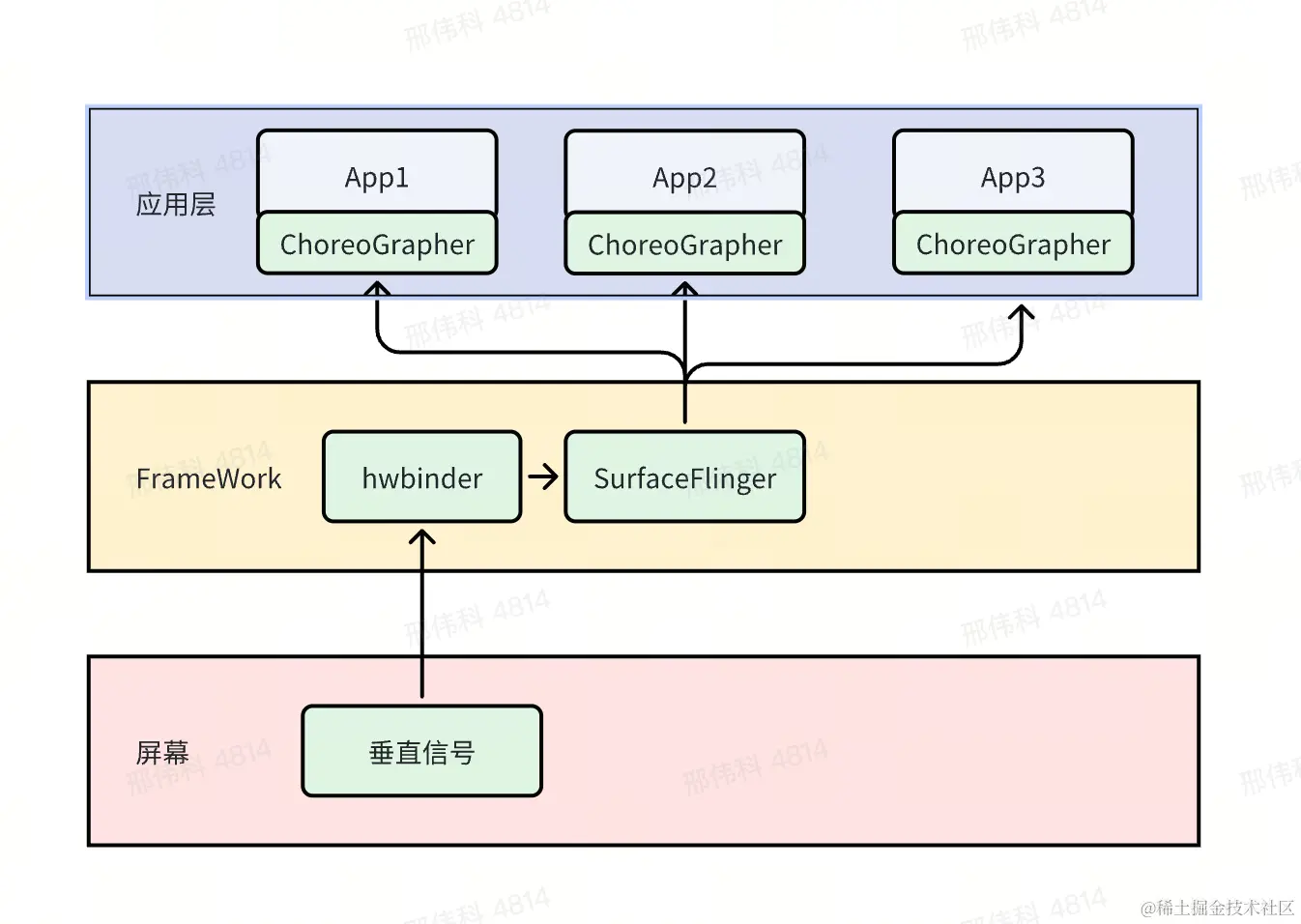

局部系统加入 VSync

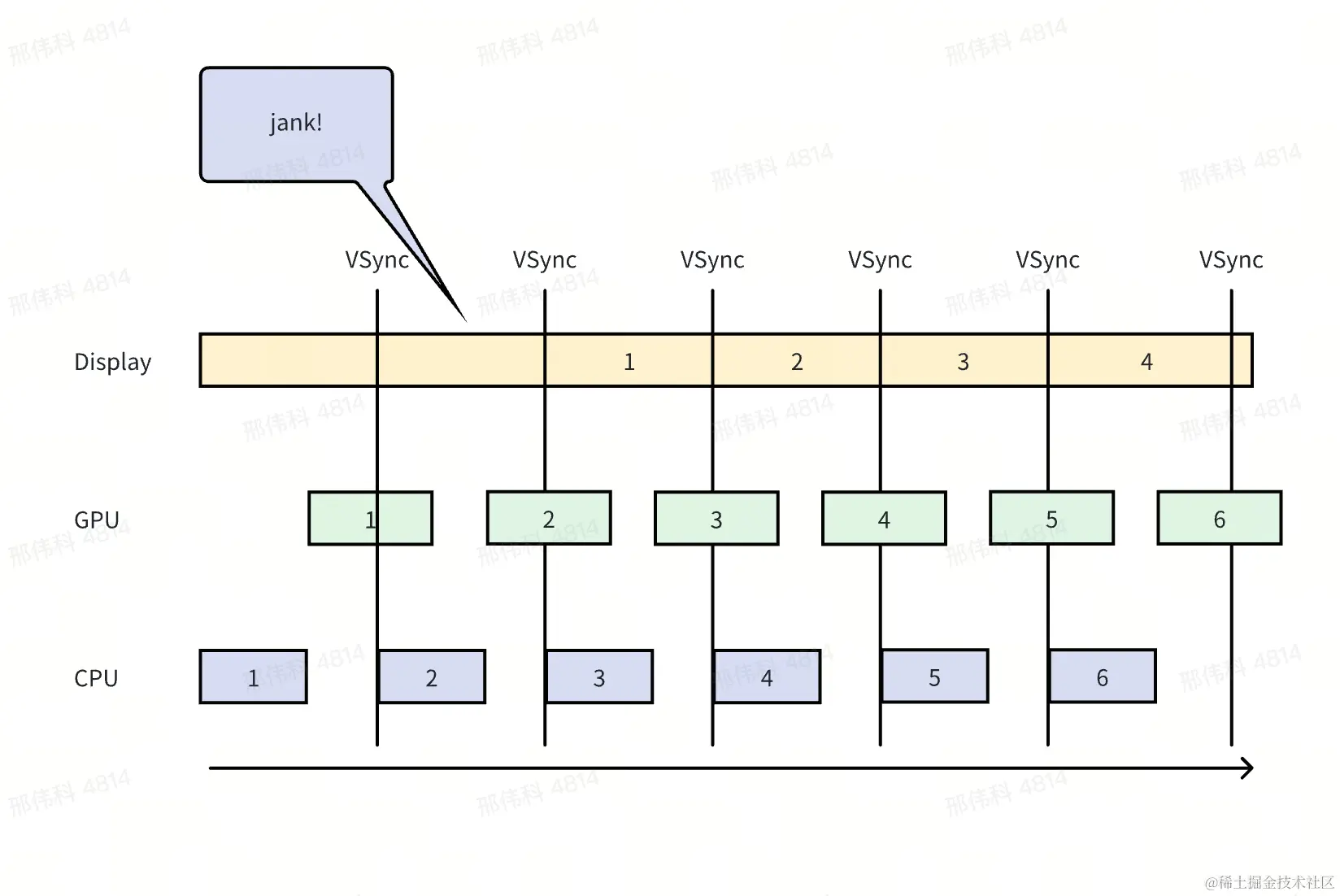

未加入VSync之前

（图中display上的数字显示的是具体的哪一帧，比如第一个周期显示的是帧1，第2个周期因为帧2还没生成，最终还是现实的帧1，这时候就发生了丢帧，这一帧我们就称之为jank帧）

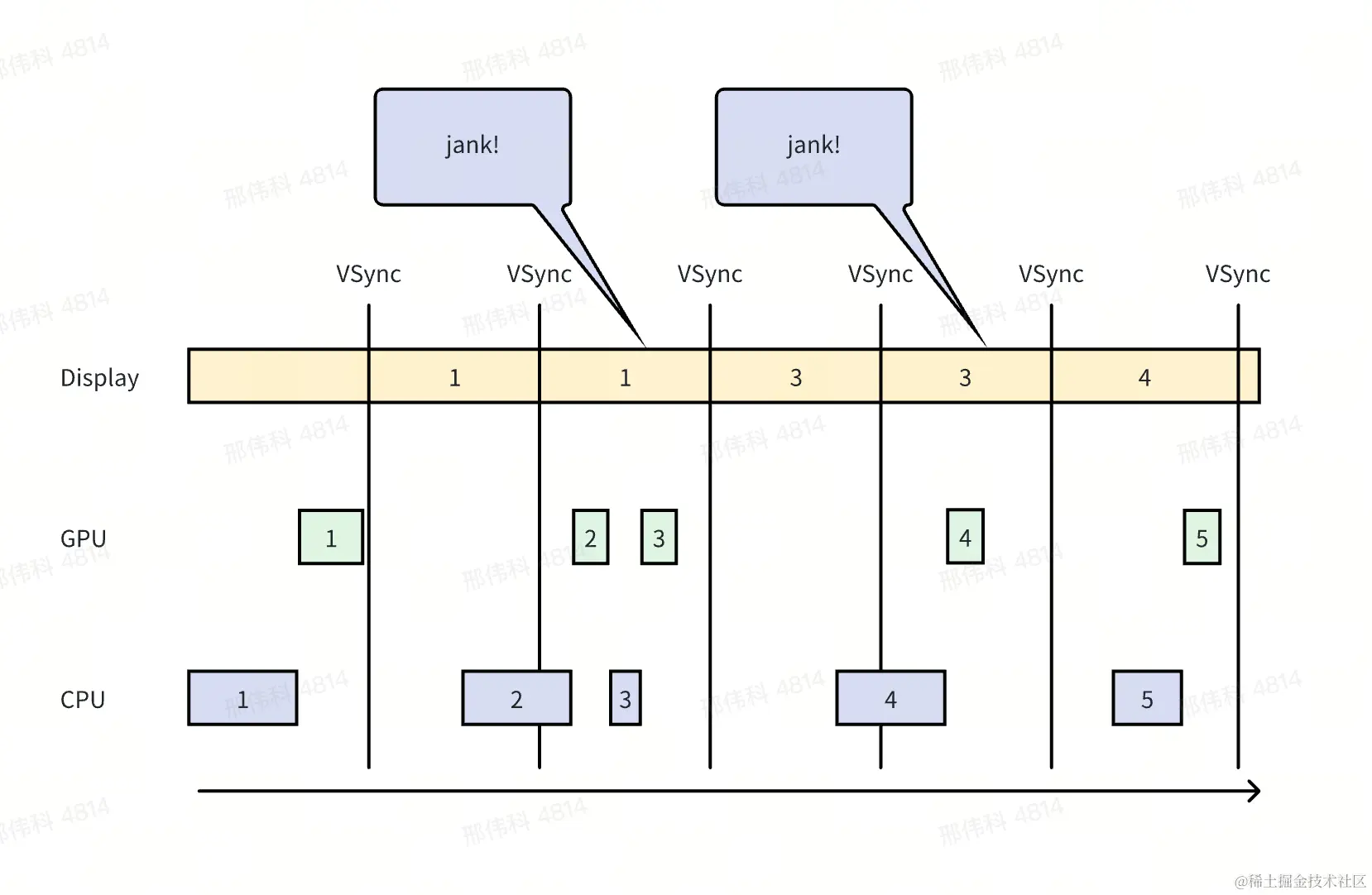

从图中可以看出，由于CPU没有时钟的控制，有时候在一个VSync内，可能会渲染2帧，有时候一帧也不会渲染，导致的结果就是在5个时钟周期内生产了5帧，最终只渲染了3帧（1/3/4这几帧）。

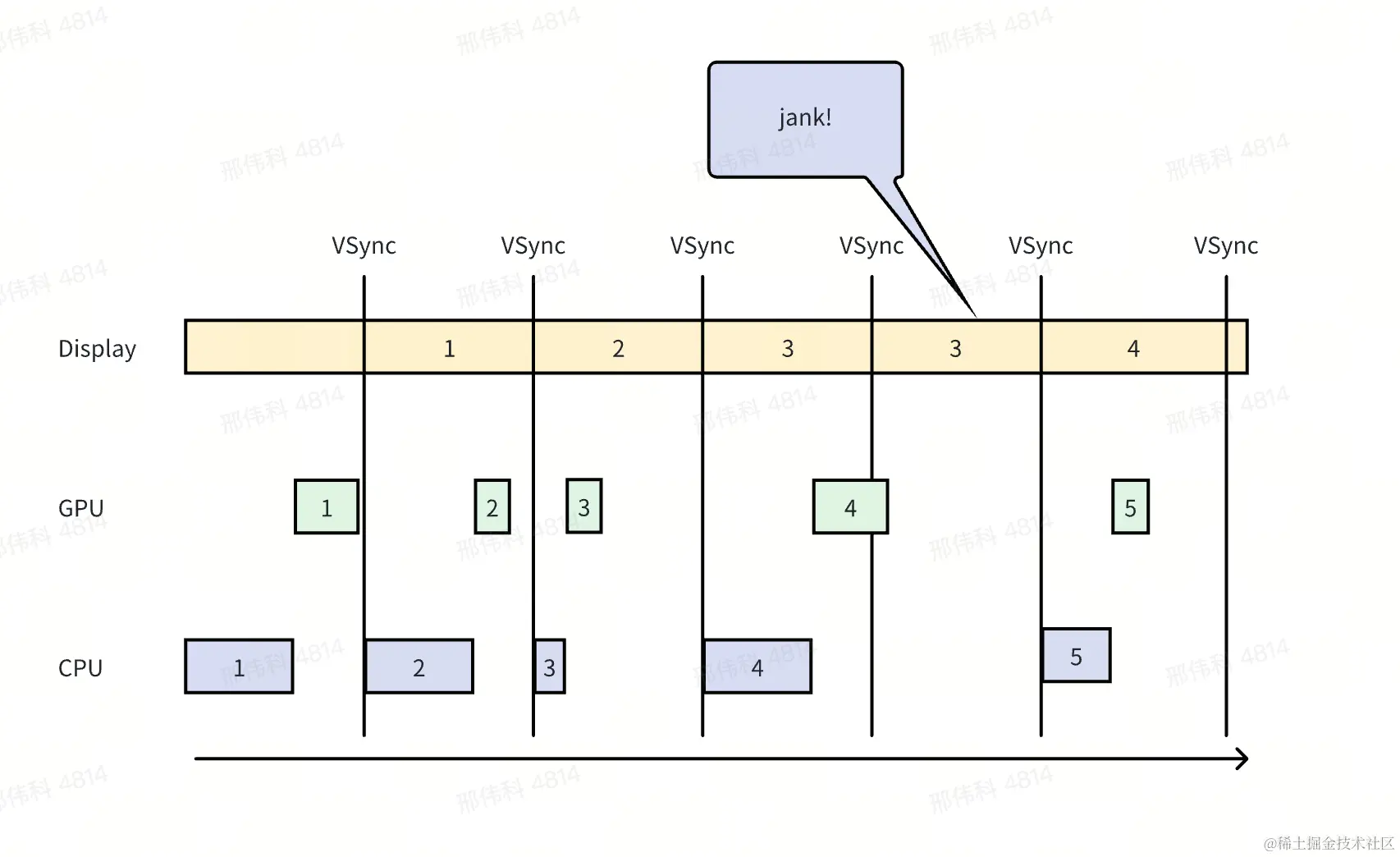

GPU/CPU 加入 Vsync 同步

控制每一帧的CPU、GPU时间跟上一张图一致，看看最终的效果。

从图中可以看出，同样的CPU跟GPU的使用率，5个时钟周期产生了5帧，渲染了4帧。

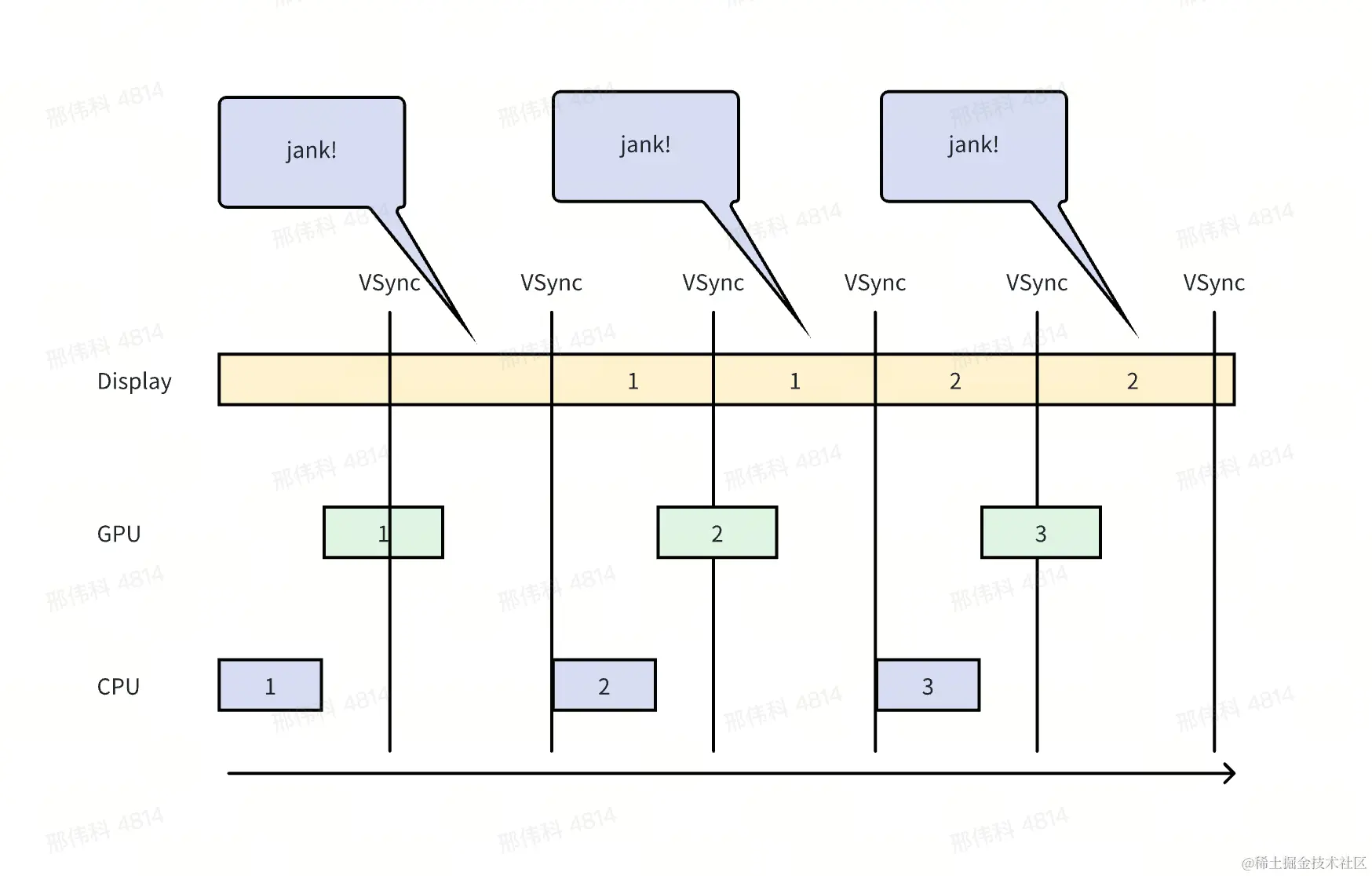

如果GPU跟CPU的执行时长超过一个时钟周期的话（比如刷新率是60帧，每个周期是16ms，每一帧CPU+GPU的执行为18ms），使用VSYNC+双缓冲问题就严重了。

从图中可以看出，几乎会丢失一半的帧，如果刷新率是60帧的话，最终只有30帧。如果发生了这种情况，最终效果可能还不如黄油工程之前，于是，官方又引入了三缓冲。

加入三缓冲

从图中可以清晰的看出，只有第一帧渲染失败，后续的每一帧都渲染成功

编舞者(Choreographer)

编舞者是什么？

编舞者的作用是承上启下，用来接收系统层VSync信号，接收到信号后，通知处理。

这里有三个核心的类去完成一个VSync周期的渲染。

类	作用
FrameDisplayEventReceiver	接收VSync信号，发送异步消息，调用 Choreographer 的doFrame方法。
Choreographer	监听修改UI的各种任务，收到FrameDisplayEventReceiver的回调后，逐个回调回去，比如调用ViewRootImp的doTransval()。
ViewRootImp	这是View树最顶层的一个ViewParent，但它只是实现了ViewParent的接口，但实际上并不是一个View，可以将其理解为一个桥梁，控制view的绘制流程以及与其他进程通信。

Choreographer 最核心的代码是持有一个CallbackQueue数组，数组大小一般是5。

第1个是 CALLBACK_INPUT
第2个是 CALLBACK_ANIMATION
第3个是 CALLBACK_INSETS_ANIMATION
第4个是 CALLBACK_TRAVERSAL
第5个是 CALLBACK_COMMIT

public final class Choreographer {
...
    private final CallbackQueue[] mCallbackQueues;

    public static final int CALLBACK_COMMIT = 4;
    private static final int CALLBACK_LAST = CALLBACK_COMMIT;
    public Choreographer() {
        mCallbackQueues = new CallbackQueue[CALLBACK_LAST + 1];
    }
...
}

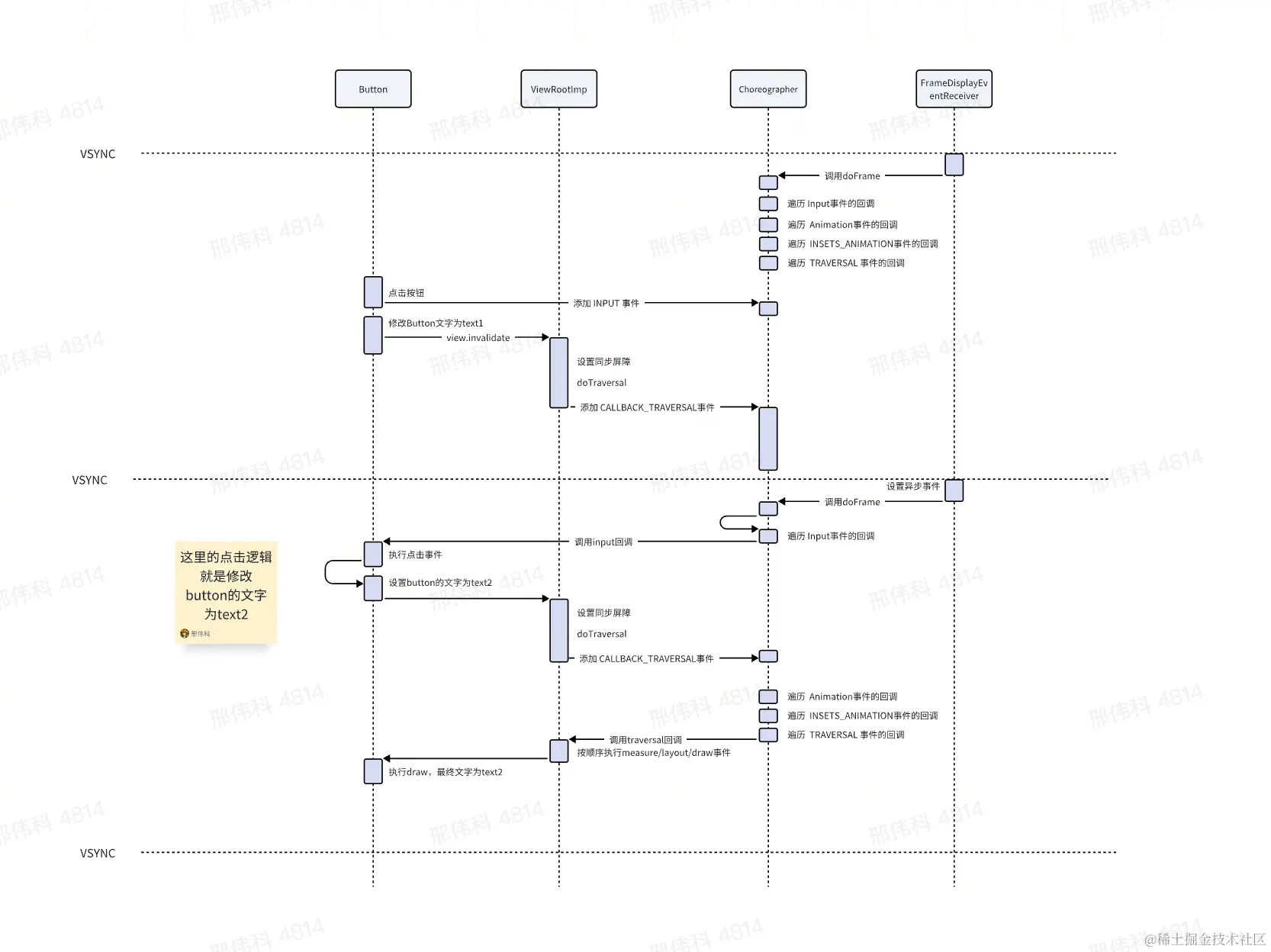

编舞者的工作时序图

这里以一个button设置文字为text1，点击事件设置文字为text2为例。（这里省略了一些细节，比如布局如果是自适应，修改文字会触发requestLayout）

从图中第二个VSync周期可以看出，input事件的回调会影响后续的回调。这里的回调顺序优先级分别为，Input事件，Animation，InsetsAnimation，Traversal、Commit。

同步屏障

同步屏障是什么？

同步屏障是一个特殊的Message，它的Target为null，使用方式跟普通Message一样。

目前Message有三种：

消息类型	说明
同步消息	普通的消息，平常我们调用 handler.post() 方法生成的就是同步消息。
异步消息	普通消息调用 msg.setAsynchronous(true); 就会变成异步消息。在没有同步屏障的情况下，跟同步消息一样。
同步屏障	Target 为null，不能自己创建，只要是通过handler post的方法，最终都会默认设置一个target。如果要创建同步屏障，必须调用MessageQueue 的 postSyncBarrier，这是一个private方法，业务层想要使用的话，可以通过反射调用。

当这个Message加入到队列之后，后续的同步消息都不会执行，相当于是给同步消息亮起了红灯，给异步消息开启了绿色通道。

目前只有在 ViewRootImp scheduleTraversals 的时候会去调用同步屏障，在doTraversal 的时候 remove 掉同步屏障。

class ViewRootImp{
    ...
    void scheduleTraversals() {
        if (!mTraversalScheduled) {
            mTraversalScheduled = true;
            mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();
            mChoreographer.postCallback(
                    Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
            notifyRendererOfFramePending();
            pokeDrawLockIfNeeded();
        }
    }
    ...
}


class MessageQueue {
    private int postSyncBarrier(long when) {
        // Enqueue a new sync barrier token.
        // We don't need to wake the queue because the purpose of a barrier is to stall it.
        synchronized (this) {
            final int token = mNextBarrierToken++;
            final Message msg = Message.obtain();
            msg.markInUse();
            msg.when = when;
            msg.arg1 = token;

            Message prev = null;
            Message p = mMessages;
            if (when != 0) {
                while (p != null && p.when <= when) {
                    prev = p;
                    p = p.next;
                }
            }
            if (prev != null) { // invariant: p == prev.next
                msg.next = p;
                prev.next = msg;
            } else {
                msg.next = p;
                mMessages = msg;
            }
            return token;
        }
    }

    public void removeSyncBarrier(int token) {
        // Remove a sync barrier token from the queue.
        // If the queue is no longer stalled by a barrier then wake it.
        synchronized (this) {
            Message prev = null;
            Message p = mMessages;
            while (p != null && (p.target != null || p.arg1 != token)) {
                prev = p;
                p = p.next;
            }
            if (p == null) {
                throw new IllegalStateException("The specified message queue synchronization "
                        + " barrier token has not been posted or has already been removed.");
            }
            final boolean needWake;
            if (prev != null) {
                prev.next = p.next;
                needWake = false;
            } else {
                mMessages = p.next;
                needWake = mMessages == null || mMessages.target != null;
            }
            p.recycleUnchecked();

            // If the loop is quitting then it is already awake.
            // We can assume mPtr != 0 when mQuitting is false.
            if (needWake && !mQuitting) {
                nativeWake(mPtr);
            }
        }
    }
}

直播相关实践

多缓冲采集编码推流

这里的技术方案参考了 Vsync 三缓冲的设计理念，帧率取得了较大提升。

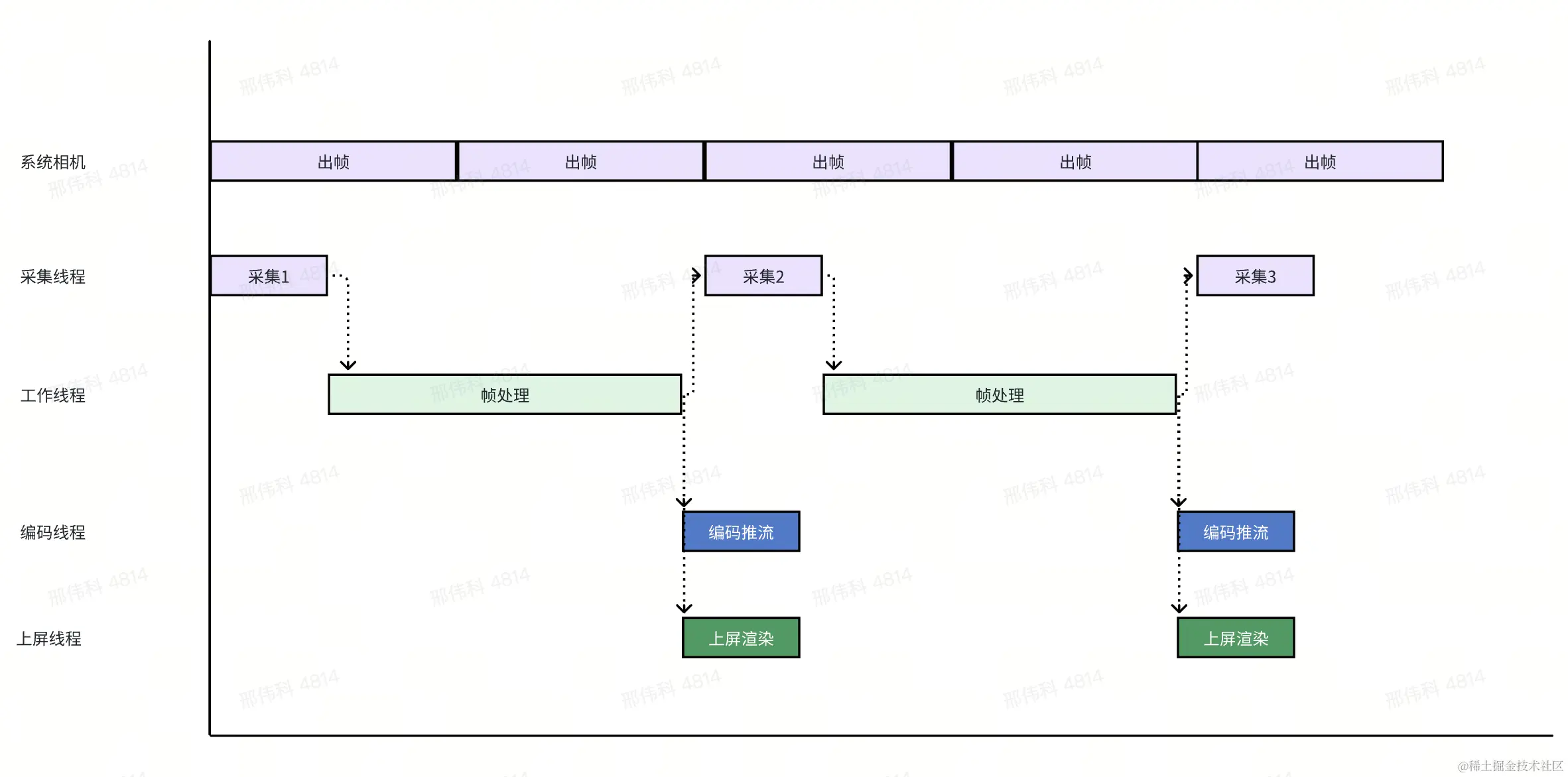

原有架构

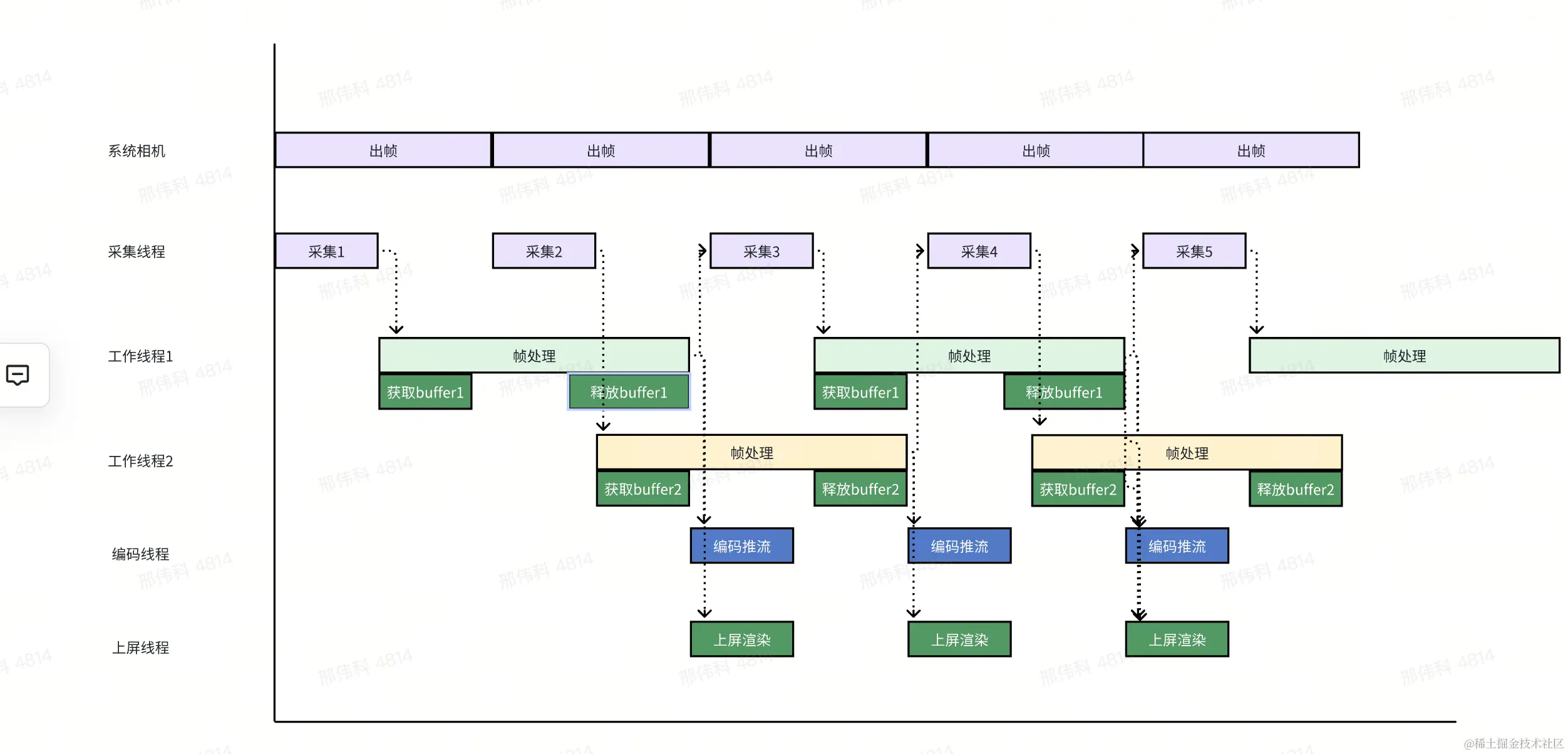

多缓冲架构架构

通用性卡顿解决方案

具体原理：通过插入同步屏障提高Vsync的响应时间。
