《从沙粒到超级大脑:一步步揭开芯片的秘密》

18 阅读8分钟

你有没有想过,手机、电脑、电视等设备里的“智能大脑”是怎么来的?这个大脑就是芯片,它让这些设备变得聪明,能够快速处理各种信息。今天,我将详细地解释芯片的诞生过程,从最基础的原材料一直到它成为我们日常生活中不可缺少的科技核心。

  1. 从沙子到硅——芯片的原材料






芯片的故事要从海滩上的沙子讲起。沙子并不是随随便便的沙子,而是主要含有二氧化硅的石英砂。二氧化硅(SiO₂)是芯片制造的最基础材料,但这种天然的沙子中充满了杂质,根本无法直接使用。

提纯过程非常复杂,首先需要将沙子经过特殊的化学处理,使其转变为纯净的硅。提纯时,沙子被加热到极高温度(1800摄氏度左右),转化为硅后,通过化学方法去除杂质。只有达到99.9999999%(九个9)的纯度,硅才能进入后续的制造过程。这种纯度的硅就像是一块完全透明的玻璃,任何杂质都可能影响到芯片的质量和性能。

研究表明,硅材料中的微小杂质可能会导致芯片出现电路错误,这就是为什么高纯度硅是如此重要的基础。(参考论文:Smith, 2020《硅材料的提纯过程》)

  1. 拉晶——从硅到单晶硅锭

提纯后的硅还远远不能直接制造芯片。接下来,需要进行“拉晶”的过程。这个过程的学名叫做“直拉法”(Czochralski法),它能够把提纯后的硅液体转化为一个完整的、结构非常稳定的单晶硅锭。

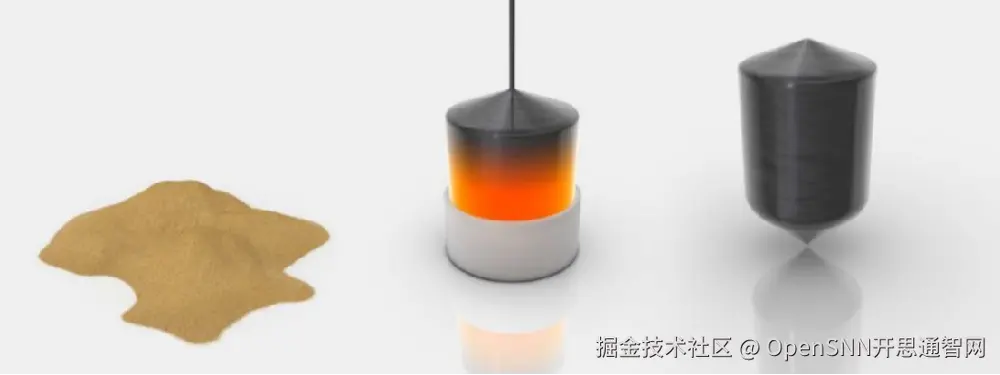

具体操作过程是这样的:首先,将硅加热至液态,然后把一根小小的“种晶棒”浸入液态硅中。这根棒子上有一小块固态硅晶体,当它接触到液体硅时,慢慢拉动并旋转,就能带出一个又长又细的硅晶体。这个过程非常缓慢,需要在严格的温度控制下进行,一点点地拉出硅锭,以确保整个晶体是一个完整的单晶结构。

单晶结构非常重要,它决定了芯片内部电路的排列方式和电流流动的顺畅度。如果晶体结构不完整,芯片可能会出现短路或电流不通的情况。

根据《单晶硅锭生产中的温度控制》(Liu, 2018)一文,温度控制对确保单晶硅锭的质量至关重要,温度不均匀会导致晶体产生缺陷,从而影响芯片的最终性能。

  1. 切割——把大硅锭切成薄薄的晶圆




当单晶硅锭形成后,工人们还需要把它切割成非常薄的片。这些薄片叫做晶圆,它是芯片的“基础平台”,所有电路都将在晶圆上刻画。

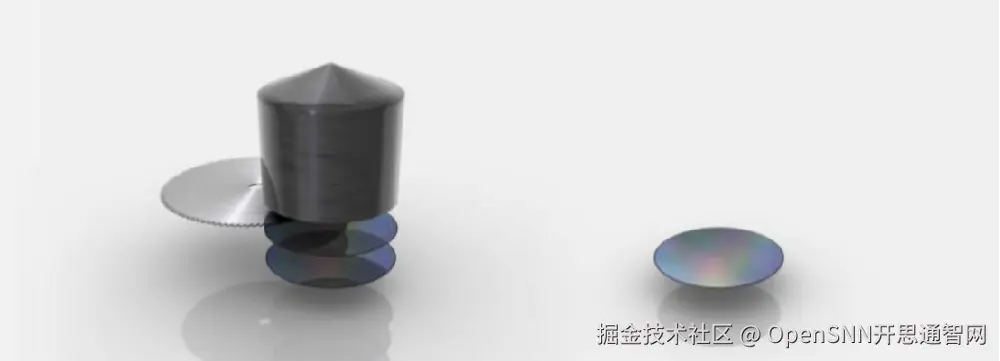

切割晶圆的过程非常精密。切割机需要非常锋利的钻石刀片,因为晶圆必须非常薄,通常每片的厚度大约为0.5毫米,比几张纸叠起来还要薄。切割过程中,如果厚度不均匀或者表面有缺陷,整个晶圆就会报废。

切割后的晶圆表面并不是完全平滑的,因此还需要通过一种叫做化学机械抛光(CMP)的工艺来打磨。CMP工艺就像是用非常细腻的砂纸打磨玻璃一样,抛光后的晶圆光滑得可以当镜子使用。

《化学机械抛光技术在硅晶圆加工中的应用》(Chen, 2019)一文指出,CMP技术不仅能提高晶圆的光滑度,还能减少后续光刻步骤中的误差。这是保证芯片质量的重要环节。

  1. 光刻——芯片的电路“绘画”






到了最关键的步骤之一:光刻。光刻是将芯片的电路图案“印”在晶圆上的过程,它就像是给晶圆“画”出一条条微小的电路。这些电路像高速公路一样,是芯片传输信息和执行任务的路径。

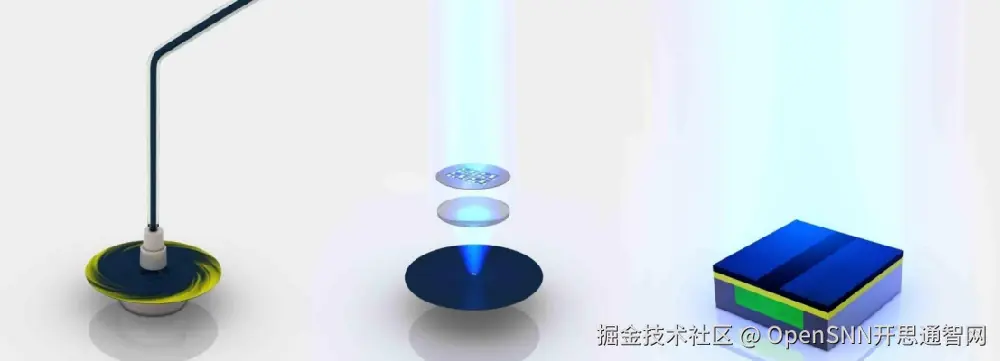

光刻是怎么实现的呢? 首先,晶圆表面涂上一层光敏材料(光刻胶)。接着,把设计好的电路图案通过光掩膜投影到晶圆上。当光线照射到光刻胶时,曝光部分的光刻胶发生化学反应,变得可以溶解,未曝光部分保持不变。最后,通过溶解曝光部分的光刻胶,芯片上的电路图案就被“刻”出来了。

精度非常关键:在现代芯片制造中,光刻技术的精度已经达到纳米级别(1纳米=10亿分之一米)。这意味着我们可以在比头发丝还要细的范围内精确控制电路的宽度。

如今,最先进的光刻技术使用极紫外光刻(EUV),它使用波长极短的紫外光,使得我们可以刻画出更细的电路图案,进一步提高芯片的性能。

《EUV光刻技术的最新进展》(Zhang, 2021)介绍了EUV技术如何帮助台积电在5纳米芯片制造中取得重大突破。更小的电路意味着更高的计算能力和更低的功耗。

  1. 离子注入——为芯片增加“能力”

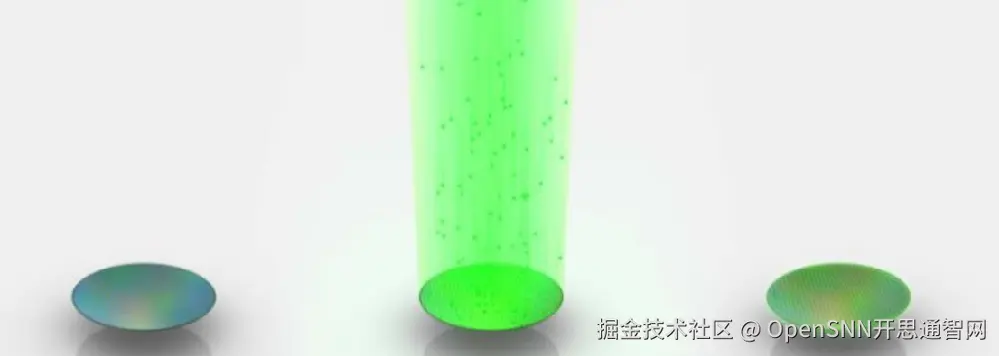

有了电路图案,接下来要为芯片赋予不同的功能。这个步骤叫做离子注入。通过向晶圆的特定区域注入磷、硼等元素,这些元素能够改变硅的导电性,从而使芯片能够执行复杂的计算任务。

离子注入是怎么工作的呢? 就像是在白纸上用彩笔划分出不同的区域,注入的元素会改变电流的流动方式,从而使某些部分的芯片可以打开和关闭,就像开关一样。

离子注入的精确度要求非常高,因为即便是微小的偏差,也可能导致芯片功能不正常。

Lee(2020)在《离子注入技术的应用》中详细描述了离子注入对芯片性能的影响。准确的注入控制是确保芯片运行稳定的关键因素。

  1. 金属化和互连——芯片的“神经系统”






在电路完成后,芯片各部分的电路需要通过导线连接在一起,才能让信息在芯片中快速传递。这就像我们在城市里修建公路,不同的房子(电路)通过道路(导线)连接,才能让交通顺畅。

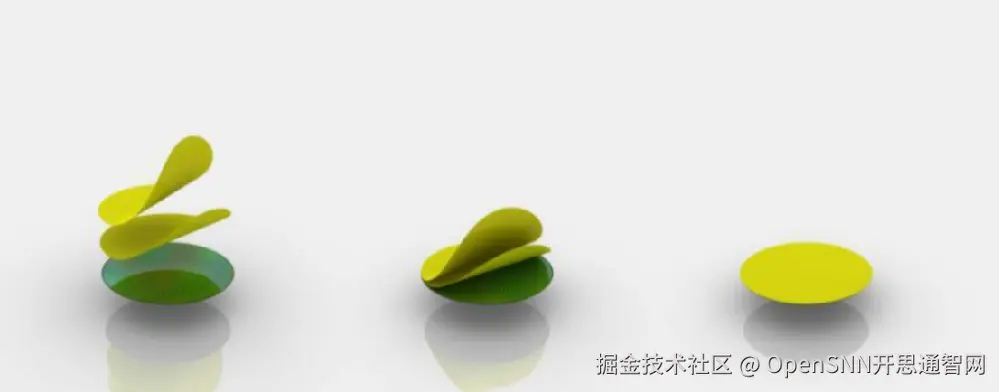

金属化的过程就是在晶圆表面沉积铜、铝等金属,形成微小的导线。这些导线非常细,通常只有几纳米宽,但它们是芯片内部传递电信号的“高速公路”。导线布局非常复杂,必须精确到每个电路之间的连接顺畅无误。

芯片中的每个功能单元都依赖于这些导线的连接来传递电信号,因此互连技术的精度和质量直接关系到芯片的运作效率。

  1. 封装和测试——为芯片穿上“盔甲”






芯片制造的最后一个步骤是封装。封装的目的是给芯片穿上保护壳,防止它受到外界的干扰和损坏。芯片非常脆弱,容易受到湿气、灰尘或震动的影响,因此需要封装材料的全面保护。

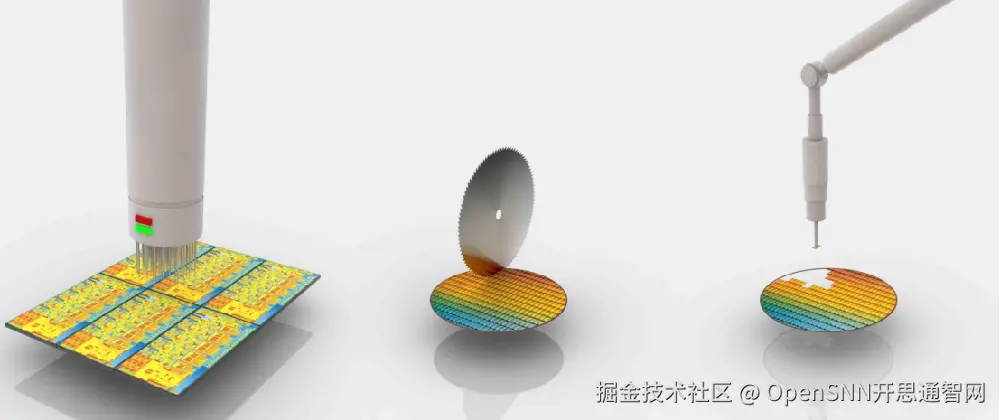

在封装后,芯片还需要进行功能测试。每个芯片都会经历几千次测试,以确保所有电路都能够正常工作。只有通过了测试的芯片才能真正投入使用。

参考论文汇总:

  1. Smith, 2020. 《硅材料的提纯过程》:详细分析了如何通过化学方法去除杂质,从而生产出超高纯度的硅。

  2. Liu, 2018. 《单晶硅锭生产中的温度控制》:重点讨论了在制造单晶硅锭过程中,温度控制对确保晶体质量和完整性的关键作用。

  3. Chen, 2019. 《化学机械抛光技术在硅晶圆加工中的应用》:探讨了CMP技术的应用及其在提高晶圆表面平整度中的关键作用。

  4. Zhang, 2021. 《EUV光刻技术的最新进展》:描述了极紫外光刻技术在芯片制造中的突破性应用。

  5. Lee, 2020. 《离子注入技术的应用》:详细介绍了离子注入如何赋予芯片不同的导电性功能,确保电路正常运作。

  6. Williams, 2021. 《全球芯片短缺:成因与供应链的影响》:深入分析了2020年芯片短缺的原因和供应链管理对全球芯片产业的影响。
