Kubelet 中与 Device-plugin 交互的源码分析

凡说云猿生
633 阅读6分钟

背景

随着 AI 业务不断膨胀，开发者对 GPU 的需求出现了猛涨。近期大部分时间都投入在调度器的业务上。实际上在早期，K8s 也提供了一种名为 alpha.kubernetes.io/nvidia-gpu 的资源来支持 NVIDIA GPU，不过后面也发现了很多问题，每增加一种资源都要修改 k8s 核心代码，k8s 社区压力山大。于是在 1.8 版本引入了 device plugin 机制，通过插件形式来接入其他资源。

笔者近期也在做调度器相关的业务，因此理解这块的原理已经迫在眉睫。本文就从 Kubelet 的角度，看下 device-plugin 和 Kubelet 是如何通力合作的。

在调度器过程中的分工

  1. Kubelet：运行在每个节点之上。负责上报节点信息，启动/销毁 Pod，为 Pod 分配网络、存储、资源等；
  2. Kube-Scheduler：节点级别的调度，负责将 Pod 调度到指定节点上；
  3. Device-plugin：由各厂家实现，典型的有 nvidia-device-plugin，rdma-deivce-plugin，ascend-device-plugin 等。负责为负载分配真实的资源，同时会维护节点的资源信息。

需要注意的是，大多数 device-plugin 的实现方式都是只实际分配资源，分配到哪个资源由 Kubelet 决定。也存在某些（比如 ascend-device-plugin），不认 Kubelet 的分配结果，重新分配

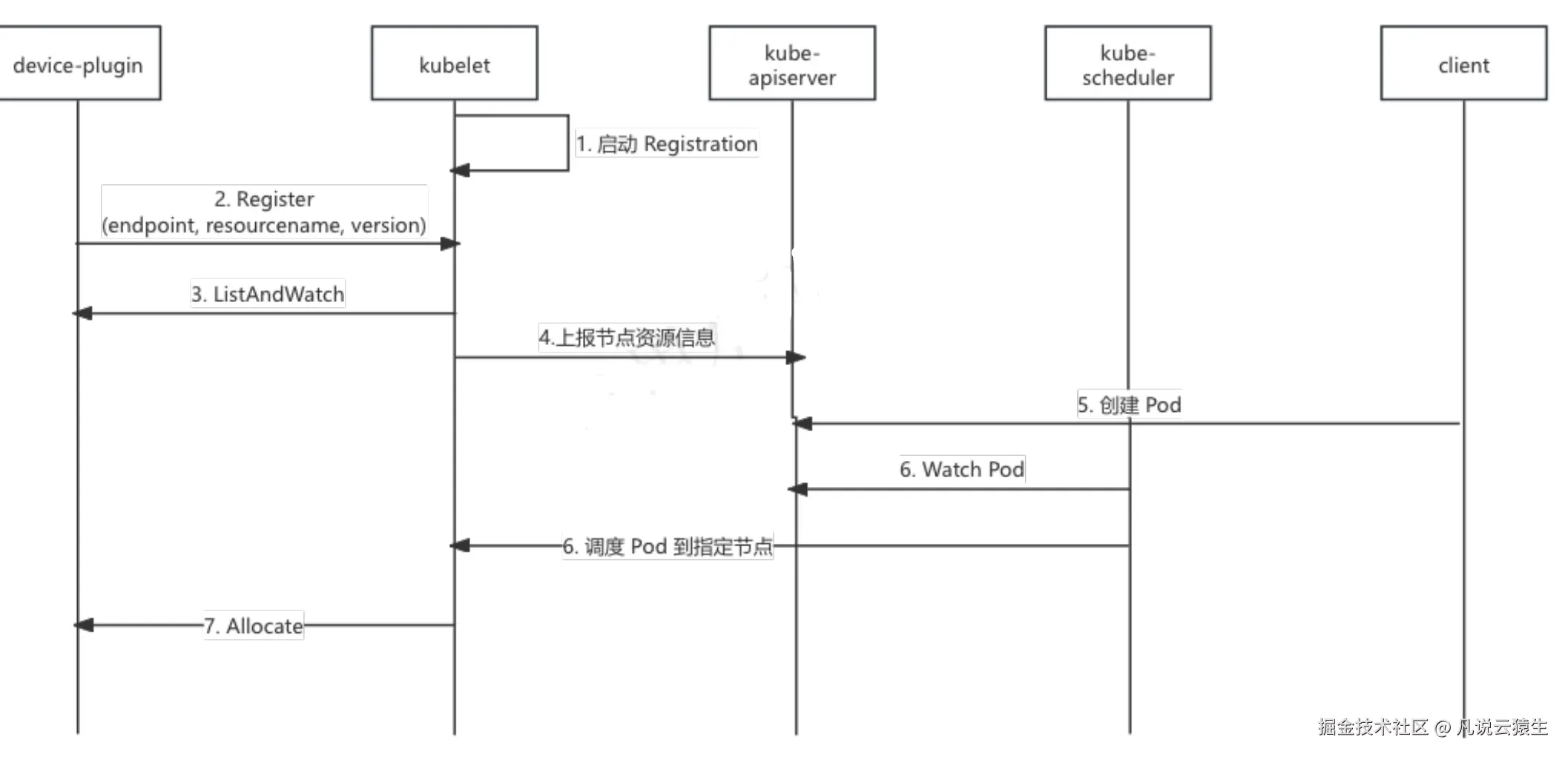

交互流程


  1. Kubelet 启动 grpc Registration 服务，等待 device-plugin 接入；
  2. device-plugin 往往以 daemonset 的方式部署在集群中，最终会在每个节点上启一个 Pod，该 Pod 会通过 kubelet.sock 调用 Register 接口，向 Kubelet 发起注册请求，其中携带 endpoint，apiversion,resourcename 等信息；
  3. Kubelet 利用 device-plugin 的 endpoint 调用 device-plugin 的 ListAndWatch，获取当前节点的资源信息；
  4. Kubelet 将资源池信息发送给 Kube-ApiServer，更新节点资源信息；
  5. 用户向 Kube-ApiServer 发送申请创建 Pod；
  6. Kube-Scheduler Watch 到该 Pod，将其调度到指定节点上；
  7. Kubelet 感知到有 Pod，调用 device-plugin 的 Allocate 接口，进行资源分配。

kubelet 源码分析

初始化 DeviceManager 服务

以 v1.22 Tag 为准

直接从 kubelet 启动的代码看起。cmd/kubelet/app/server.go中调用 NewContainerManager 方法，创建 ContainerManager 对象，该对象的 deviceManager 字段是 ManagerImpl 对象，该对象即是 device manager 的实现核心。

// cmd/kubelet/app/server.go
func run(ctx context.Context, s *options.KubeletServer, kubeDeps *kubelet.Dependencies, featureGate featuregate.FeatureGate) (err error) {
    // ...
      kubeDeps.ContainerManager, err = cm.NewContainerManager(...)

      if err != nil {
         return err
      }
   }
   //...

   return nil
}

// pkg/kubelet/cm/container_manager_linux.go
func NewContainerManager(mountUtil mount.Interface, cadvisorInterface cadvisor.Interface, nodeConfig NodeConfig, failSwapOn bool, devicePluginEnabled bool, recorder record.EventRecorder) (ContainerManager, error) {
// ...
    if devicePluginEnabled {
       cm.deviceManager, err = devicemanager.NewManagerImpl(machineInfo.Topology, cm.topologyManager)
       cm.topologyManager.AddHintProvider(cm.deviceManager)
    } else {
       cm.deviceManager, err = devicemanager.NewManagerStub()
    }
//...
}

咱们也不着急研究 ManagerImpl 类型，先来看看初始化之后 Kubelet 做了什么。沿着 cmd/kubelet/app/server.go中的 NewContainerManager 往下找，调用链路如下：

RunKubelet -> startKubelet -> Run -> updateRuntimeUp -> initializeRuntimeDependentModules

走到 initializeRuntimeDependentModules 后，可以看到各种 Start 调用。其中就包括 containerManager。

func (kl *Kubelet) initializeRuntimeDependentModules() {
// ...
   // containerManager must start after cAdvisor because it needs filesystem capacity information
   if err := kl.containerManager.Start(node, kl.GetActivePods, kl.sourcesReady, kl.statusManager, kl.runtimeService); err != nil {
      // Fail kubelet and rely on the babysitter to retry starting kubelet.
      klog.ErrorS(err, "Failed to start ContainerManager")
      os.Exit(1)
   }
// ...
}

containerManager 的 Start 中启动了各类 Manager，同时缓存了 Node 信息。其中包括 devicemanager.ManagerImpl 的 Start，其作用如下：

  1. 初始化当前 Pod Devices 现状和可分配的 Devices；
  2. 启动 Registration 服务。启动过程中需要设置 sock 文件位置，linux 下默认是 /var/lib/kubelet/device-plugins/kubelet.sock。

此时，Kubelet 已经顺利启动 Registration 服务，等待 device-plugin 注册。

device-plugin 通过 grpc 调用 Register 函数，Kubelet 调用 ListAndWatch

本文仅关注 Kubelet 源码，device-plugin 的逻辑会在后续文章介绍。 device-plugin 会调用到 ManagetImpl 的 Register 方法。

Register 方法中最重要的是 addEndpoint 方法：

  1. 初始化 EndPoint 对象；
  2. 调用 registerEndpoint 函数，将 resourceName 和 EndPoint 对象写入到 map 中。此处可以多关注：因为 Kubelet 将此类信息都保存在 map，所以 Kubelet 重启后，device-plugin 都需要重新注册；
  3. 启动 goroutinue，调用 runEndpoint 函数；
  4. runEndpoint 最终会调用到 ListAndWatch 方法，用以从 device-plugin 处获取资源的最新信息。
// pkg/kubelet/cm/devicemanager/manager.go
// Register registers a device plugin.
func (m *ManagerImpl) Register(ctx context.Context, r *pluginapi.RegisterRequest) (*pluginapi.Empty, error) {
// ...

   // TODO: for now, always accepts newest device plugin. Later may consider to
   // add some policies here, e.g., verify whether an old device plugin with the
   // same resource name is still alive to determine whether we want to accept
   // the new registration.
   go m.addEndpoint(r)

   return &pluginapi.Empty{}, nil
}

// pkg/kubelet/cm/devicemanager/manager.go
func (m *ManagerImpl) addEndpoint(r *pluginapi.RegisterRequest) {
   new, err := newEndpointImpl(filepath.Join(m.socketdir, r.Endpoint), r.ResourceName, m.callback)
   if err != nil {
      klog.ErrorS(err, "Failed to dial device plugin with request", "request", r)
      return
   }
   m.registerEndpoint(r.ResourceName, r.Options, new)
   go func() {
      m.runEndpoint(r.ResourceName, new)
   }()
}

// pkg/kubelet/cm/devicemanager/manager.go
func (m *ManagerImpl) runEndpoint(resourceName string, e endpoint) {
   e.run()
   // ...
}

// pkg/kubelet/cm/devicemanager/endpoint.go
func (e *endpointImpl) run() {
   stream, err := e.client.ListAndWatch(context.Background(), &pluginapi.Empty{})
   // ...
}

Kube-Scheduler 开启 Pod 调度

无论是 Kube-Scheduler 原声调度器还是 Volcano 等三方调度器，都只能保证节点级别的调度。负载调度到节点后，真正使用哪块 cpu 或者 gpu，均由 Kubelet 和 device-plugin 决定。因此，在大规模场景下，满足拓扑分布的调度是一个非常有价值的研究点。 *次数不过多关注调度器细节，对 Volcano 感兴趣的可以查看其他文章 Volcano 详解二

Kubelet 执行 Allocate 动作

从 devicemanager.ManagerImpl.Allocate 出发，反向查找 Kubelet 是如何使用 Allocate 的。调用链路如下： Allocate -> Admit -> canAdmitPod, canRunPod 可以发现有 canAdmitPod 和 canRunPod 两个方法会调用 Allocate 函数，其实针对 devicemanager.ManagerImpl 而言，只有 canAdmitPod 函数，该函数遍历了 admitHandlers，此时 Kubelet 就会实际调用 device-plugin 的 Allocate 函数，为 Pod 分配资源。

// pkg/kubelet/kubelet.go
func (kl *Kubelet) canAdmitPod(pods []*v1.Pod, pod *v1.Pod) (bool, string, string) {
   // the kubelet will invoke each pod admit handler in sequence
   // if any handler rejects, the pod is rejected.
   // TODO: move out of disk check into a pod admitter
   // TODO: out of resource eviction should have a pod admitter call-out
   attrs := &lifecycle.PodAdmitAttributes{Pod: pod, OtherPods: pods}
   for _, podAdmitHandler := range kl.admitHandlers {
      if result := podAdmitHandler.Admit(attrs); !result.Admit {
         return false, result.Reason, result.Message
      }
   }

   return true, "", ""
}

刚聊过，canAdmitPod中会遍历admitHandlers数组，该数组中元素与ManagerImpl存在关联，那么是怎么关联的呢。咱们还是先回到初始化的部分。可以看到此处就建立起了关联，将 Admit 加入到了 admitHandlers 中。

// pkg/kubelet/kubelet.go
func NewMainKubelet(...) (*Kubelet, error) {
    //...
   klet.admitHandlers.AddPodAdmitHandler(klet.containerManager.GetAllocateResourcesPodAdmitHandler())
   // ...
   klet.admitHandlers.AddPodAdmitHandler(lifecycle.NewPredicateAdmitHandler(klet.getNodeAnyWay, criticalPodAdmissionHandler, klet.containerManager.UpdatePluginResources))
   //...
}

补充：与 TopologyManager 的关系

从代码中看，devicemanager.ManagerImpl 还实现了 HintProvider接口，先前做 Numa 调度相关业务时，了解过一些 TopologyManager 的内容，那 deviceManager 和 TolopyManager 有何关系呢。

首先，从代码上看，ManagerImpl 实现了 HintProvider，那自然是 HintProvider 的一种。那难道不开启 toplogy，就用不了ManagerImpl 吗？显然不是，否则各类 device-plugin 根本无法在三方集群上产品化使用。

照着 pkg/kubelet/cm/topologymanager/topology_manager.go 中的 NewManager 往上追一下，可以发现在初始化 ContainerManager 的时候，如果开启了 TopologyManager，则初始化 NewManager。后续将 deviceManager 加入到 HintProvider 中。如果未开启 TopologyManager，同样会启动一个 FakeManager，依然不影响后续的 deviceManager 能力。

func NewContainerManager(...) {
   if utilfeature.DefaultFeatureGate.Enabled(kubefeatures.TopologyManager) {
      cm.topologyManager, err = topologymanager.NewManager(
         machineInfo.Topology,
         nodeConfig.ExperimentalTopologyManagerPolicy,
         nodeConfig.ExperimentalTopologyManagerScope,
      )

      if err != nil {
         return nil, err
      }

   } else {
      cm.topologyManager = topologymanager.NewFakeManager()
   }

   klog.InfoS("Creating device plugin manager", "devicePluginEnabled", devicePluginEnabled)
   if devicePluginEnabled {
      cm.deviceManager, err = devicemanager.NewManagerImpl(machineInfo.Topology, cm.topologyManager)
      cm.topologyManager.AddHintProvider(cm.deviceManager)
   } else {
      cm.deviceManager, err = devicemanager.NewManagerStub()
   }
}

因此，无论是否开启 TopologyManager 开关，device-plugin 的能力依旧，只是打开了后，可以实现更高级的拓扑能力。

总结

随着业务不断深入，笔者愈发觉得云原生调度是个很有意思的方向，后期笔者还会继续深入，探索更多的内容。比如 TopoloyManager，晟腾卡调度，GPU 拓扑调度等。
