前言

本章分析Sermant2.0.0事件系统：

  1. 横向对比其他系统中的事件定义；

  2. Agent与Backend的通讯方式；

  3. 心跳服务（事件依赖于心跳）；

  4. 事件服务；

一、 事件定义

1、OpenTelemetry

在OTEL的定义中，Event依附于Trace的Span而存在。

如：

{
  "name": "hello",
  "context": {
    "trace_id": "0x5b8aa5a2d2c872e8321cf37308d69df2",
    "span_id": "0x051581bf3cb55c13"
  },
  "parent_id": null,
  "start_time": "2022-04-29T18:52:58.114201Z",
  "end_time": "2022-04-29T18:52:58.114687Z",
  "attributes": {
    "http.route": "some_route1"
  },
  "events": [
    {
      "name": "Guten Tag!",
      "timestamp": "2022-04-29T18:52:58.114561Z",
      "attributes": {
        "event_attributes": 1
      }
    }
  ]
}

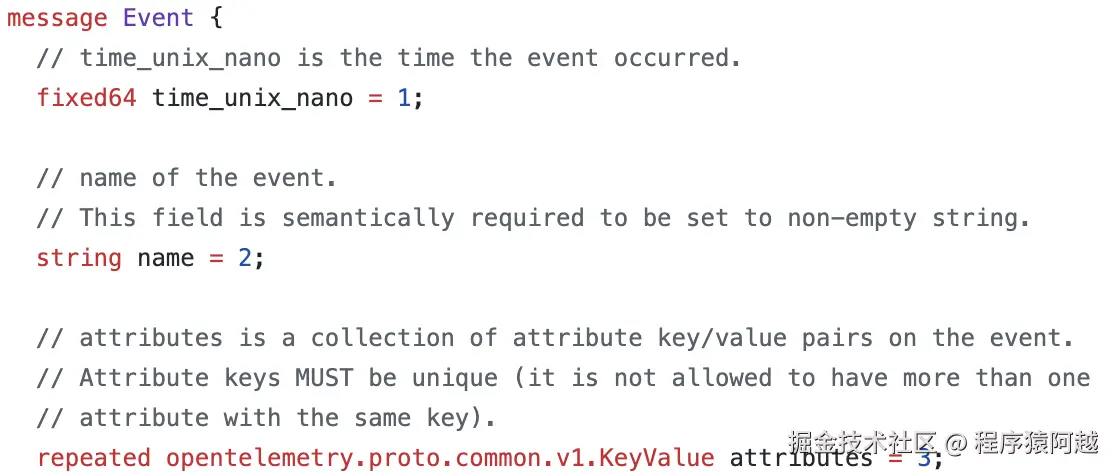

OTEL对于Event的定义是：Event是Span上的一个结构化日志消息或注解，是Span生命周期中一个有意义的时间点。

Event包含三个属性：

  1. name：事件名称；

  2. timestamp：事件发生时间；

  3. attributes：0-n个k-v对；

使用java api创建事件如下：

@GetMapping
public String index() {
    Span currentSpan = Span.current();
    Attributes att = Attributes.of(AttributeKey.longKey("event-random-att"), random.nextLong());
    currentSpan.addEvent("访问首页", att);
    return appName;
}

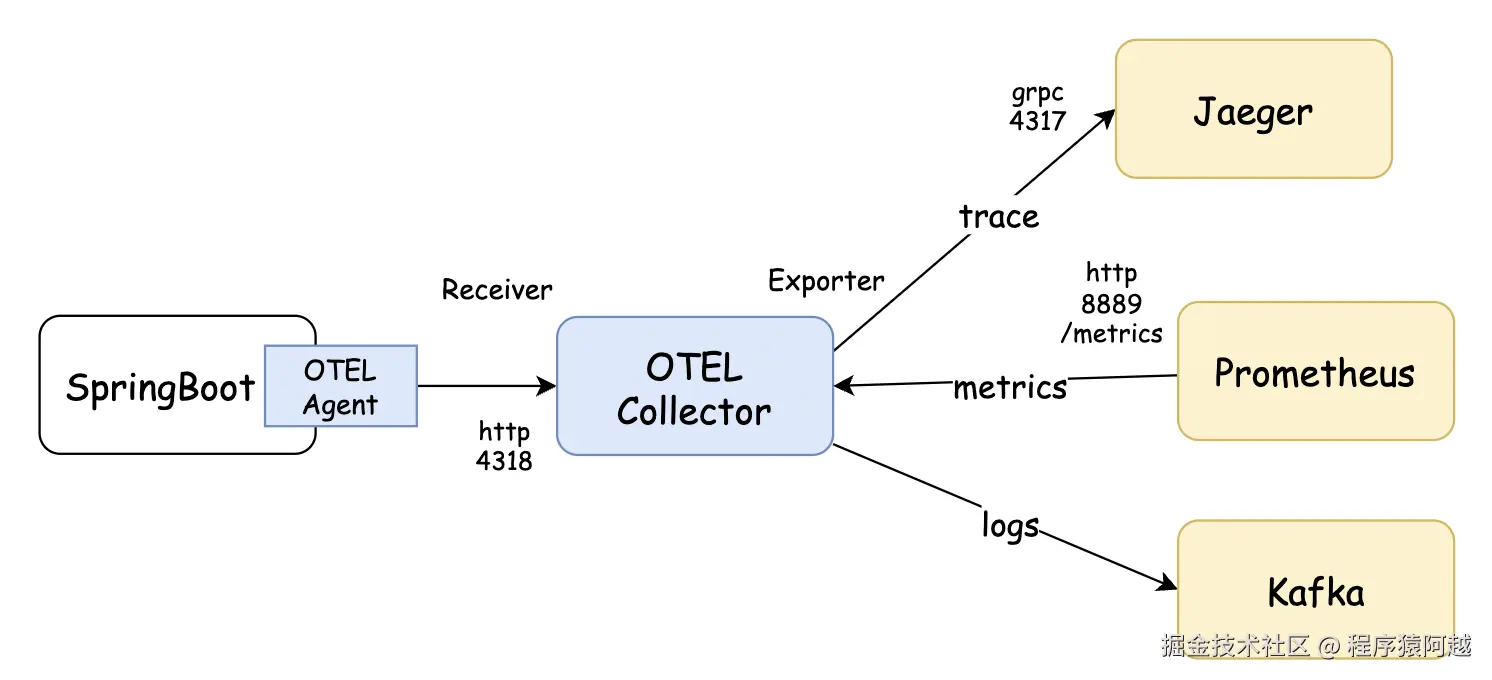

otel仅定义规范，使用otel-agent将trace发送给otel-collector，otel-collector将trace数据导出到Jaeger、Zipkin。

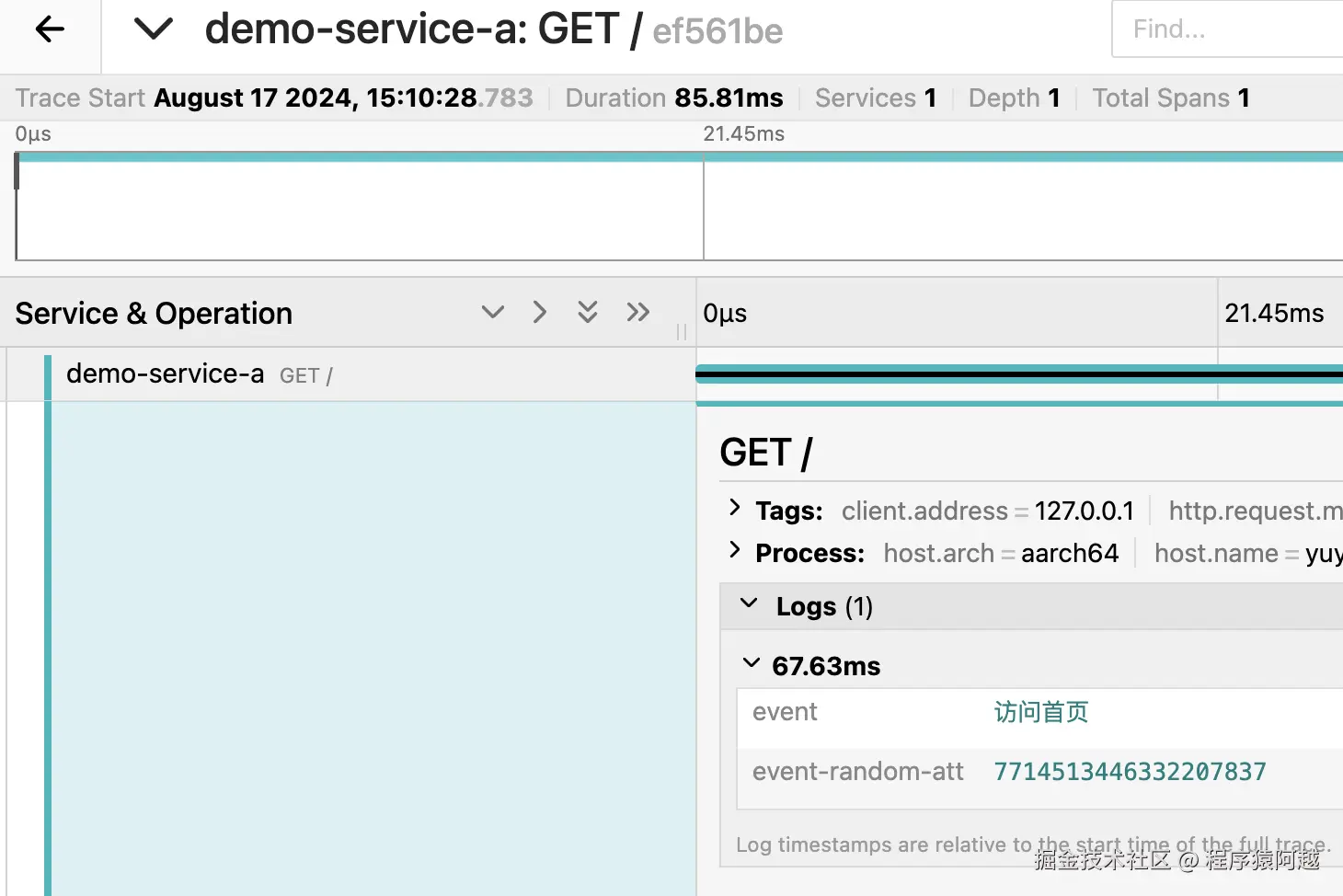

在Jaeger中，event在span的logs中，结构化展示。

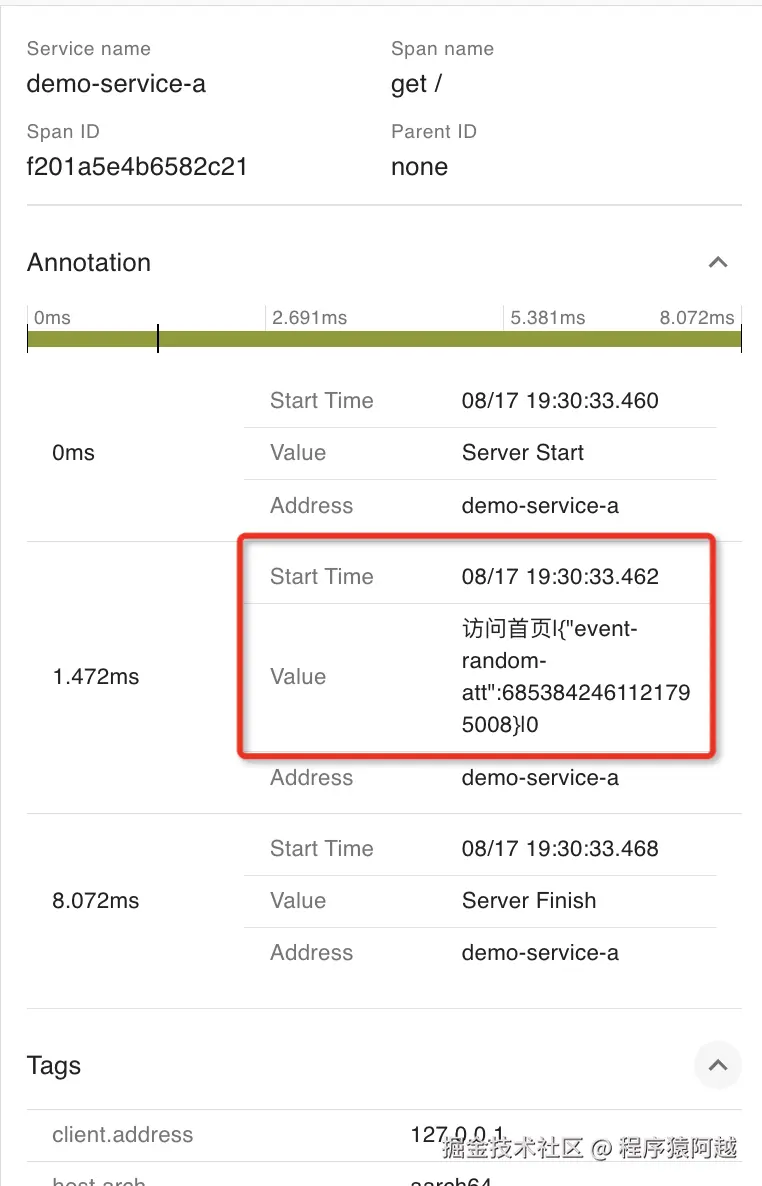

在Zipkin中，event在span的annotation中，非结构化展示。

2、SkyWalking

SkyWalking也有对于Event的定义与实现。

Event，用于记录系统的特殊时刻，比如版本升级、配置变更。

Event与Metrics联系，能够解释Metrics的波峰波谷。

Event与Trace和Log联系，能够协助根因分析。

SkyWalking对于Event模型定义如下，与Trace没有直接联系：

message Event {
  // 唯一id
  string uuid = 1;
  // 事件来源（服务、服务实例、端点）
  Source source = 2;
  // 事件名，如服务启动
  string name = 3;
  // 正常or异常
  Type type = 4;
  // 事件消息
  string message = 5;
  // 扩展参数
  map<string, string> parameters = 6;
  // 开始-结束时间
  int64 startTime = 7;
  int64 endTime = 8;
  // sw9，所属层级
  string layer = 9;
}
enum Type {
  Normal = 0;
  Error = 1;
}
message Source {
  string service = 1;
  string serviceInstance = 2;
  string endpoint = 3;
}

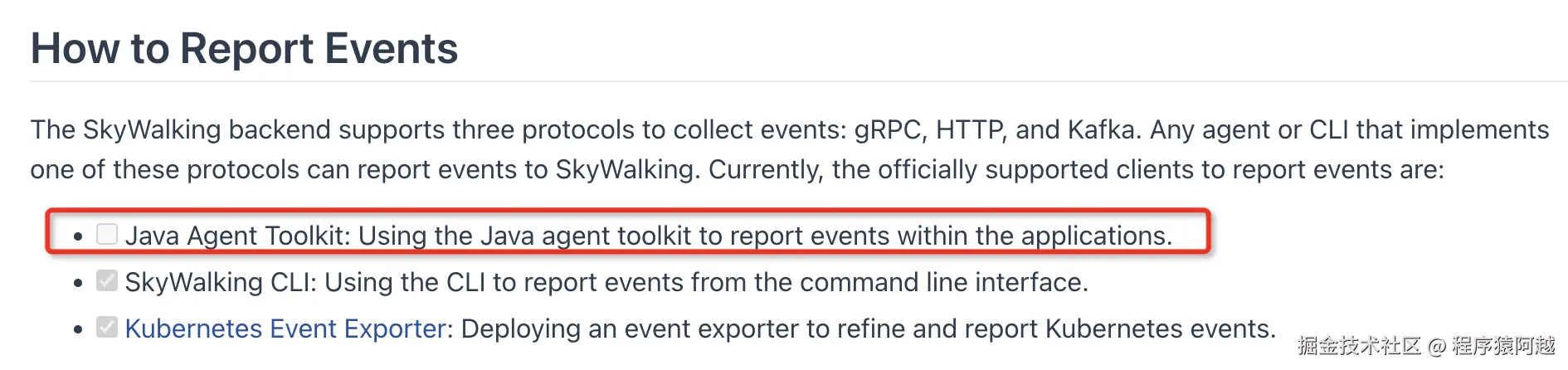

截止10.0.1版本，SkyWalking截止目前尚未完全实现在java客户端采集Event。

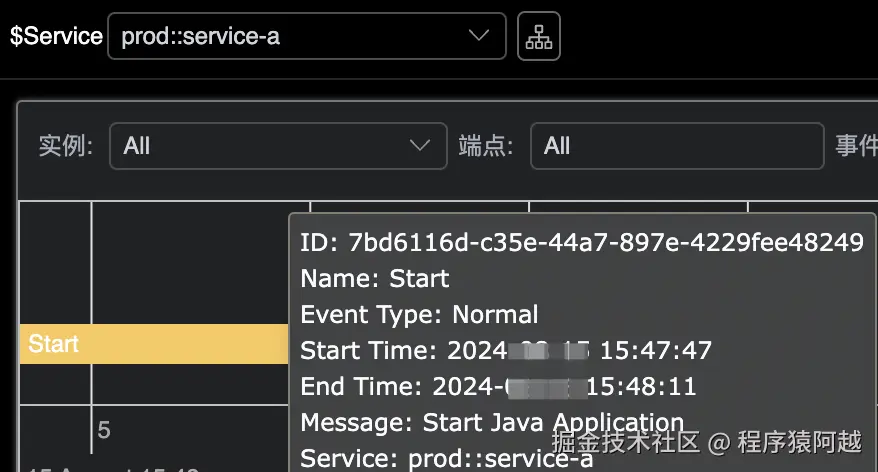

在javaagent内部只能采集一个应用启动事件，暂时没有实现toolkit让用户自己进行事件埋点。

除了javaagent，SkyWalking提供了命令行工具skywalking-cli，支持发送事件给OAP。

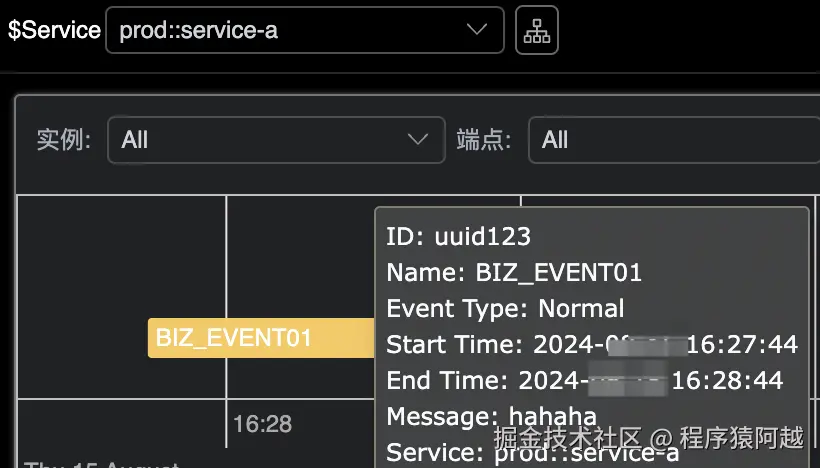

./swctl event report --instance-name 034012b64ee0452b9cce486e27e3af1b@10.251.1.1 --service-name prod::service-a --uuid uuid123 --name BIZ_EVENT01 --message "hahaha" --layer GENERAL --start-time 事件开始时间 --end-time 事件结束时间

3、Sermant

Sermant的事件与Trace无关，通过Sermant Agent上报至Sermant Backend。

使用Sermant事件需要Agent开启两个基础服务：heartbeat和gateway。

agent.service.heartbeat.enable=true
agent.service.gateway.enable=true

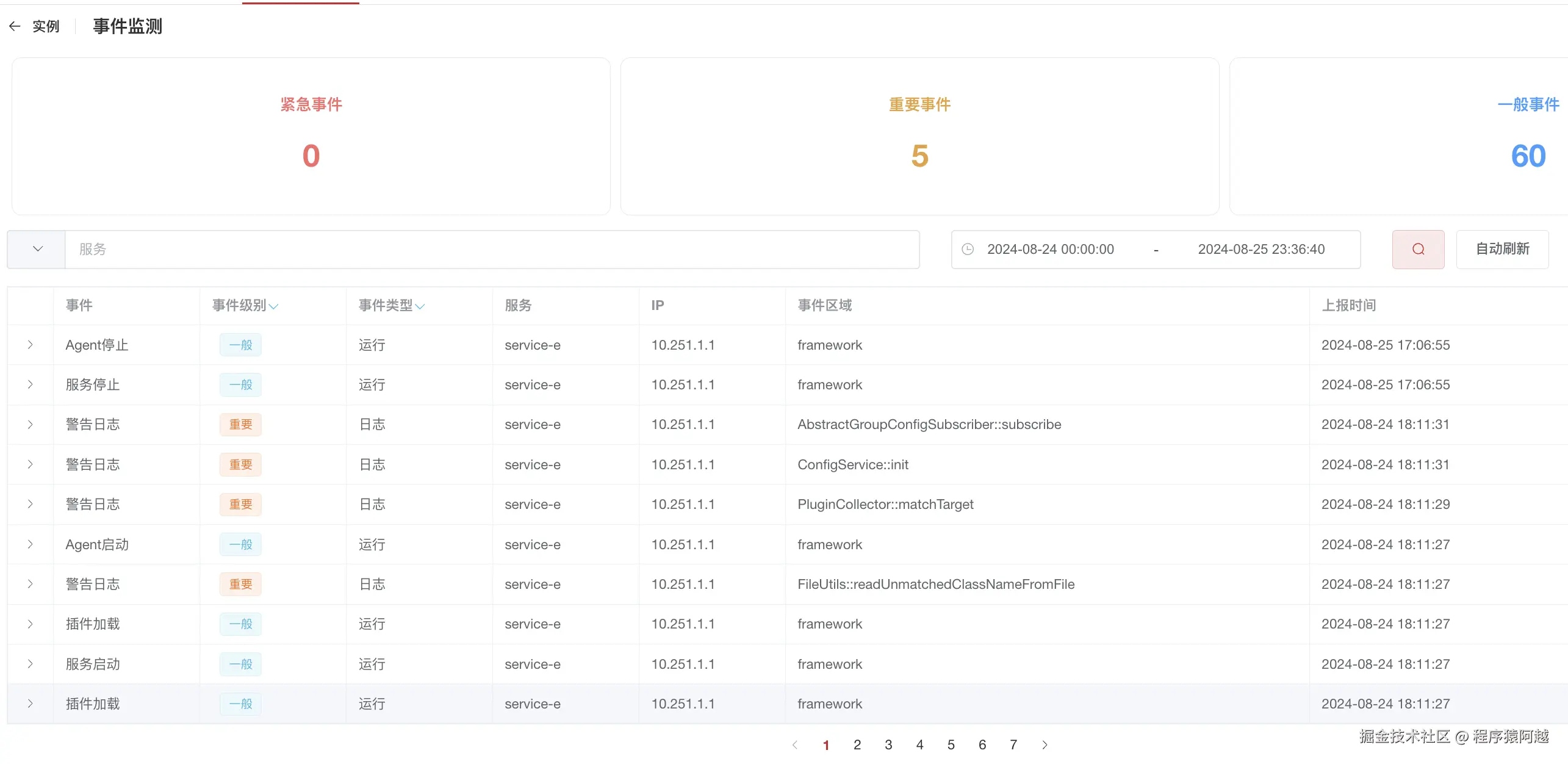

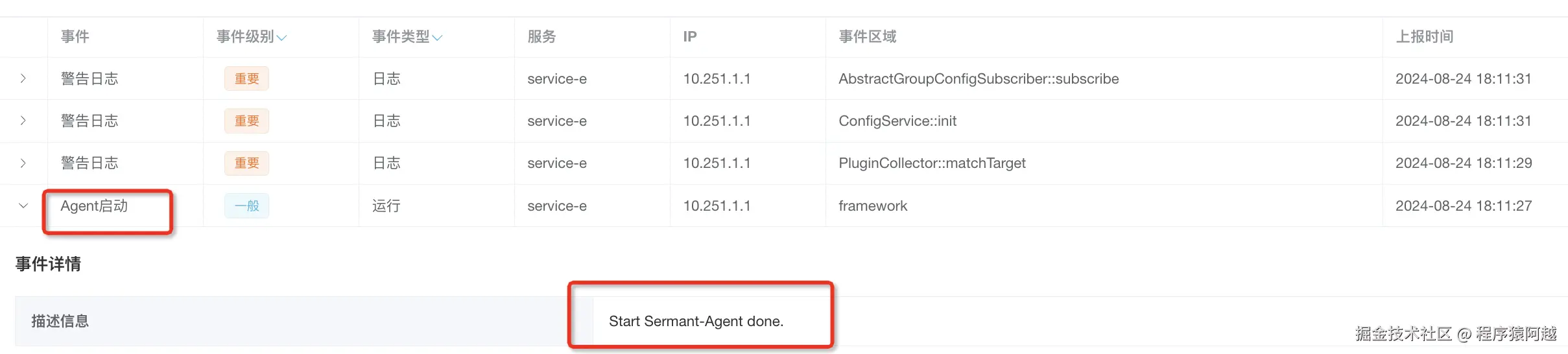

应用启动后可在Sermant Backend看到事件。

Sermant事件包含以下属性。

public class Event {
    // instanceId
    private String metaHash;
    // 事件时间
    private long time;
    // 事件区域，framework、springboot-registry-plugin、AbstractGroupConfigSubscriber::subscribe（日志事件）
    private String scope;
    // 等级
    private EventLevel eventLevel;
    // 事件类型
    private EventType eventType;
    // 非LOG类型，事件信息
    private EventInfo eventInfo;
    // LOG类型，事件信息
    private LogInfo logInfo;
}

LOG类型事件，SermantBridgeHandler拦截WARN和ERROR日志，记录LogInfo。

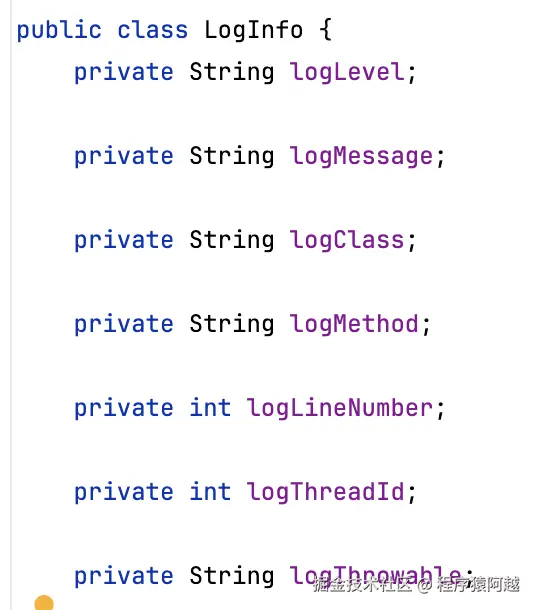

LogInfo通过java.util.logging.LogRecord转换得到。

非LOG类型事件包含：OPERATION-运行；GOVERNANCE-治理。

这类事件仅记录事件名称和详细描述，通过各插件手动埋点。

二、 通讯

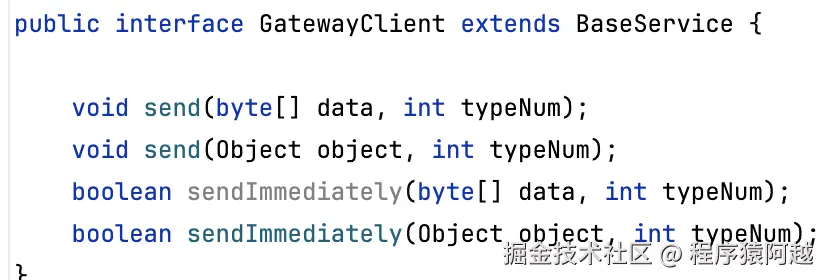

Sermant-Agent core模块定义了GatewayClient接口向Backend发送数据。

1、Agent建立连接

Sermant-Agent implement模块引入netty依赖实现与Backend通讯。

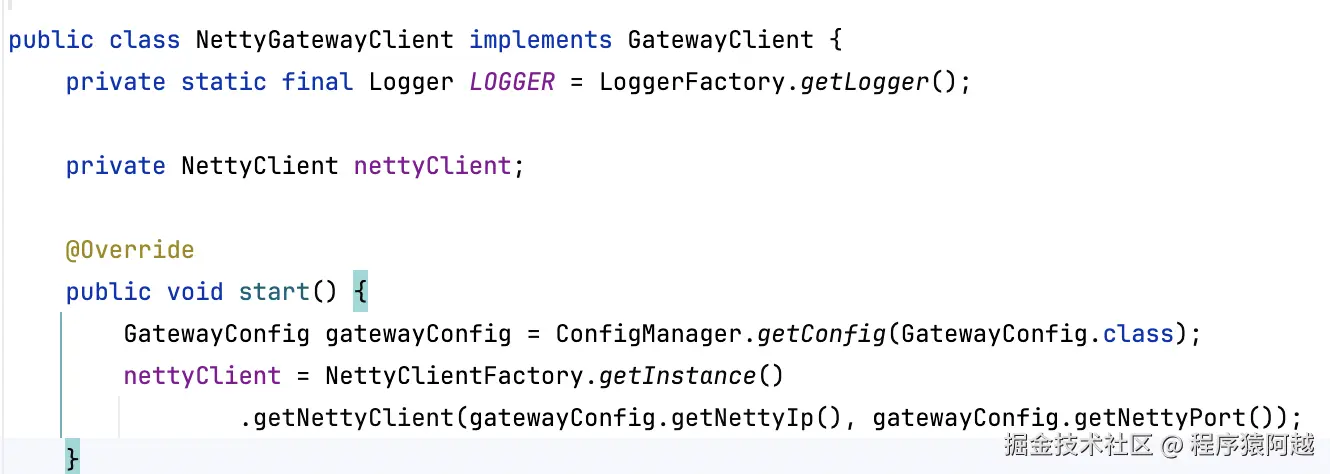

在NettyGatewayClient被SPI加载后，start方法创建单例NettyClient。

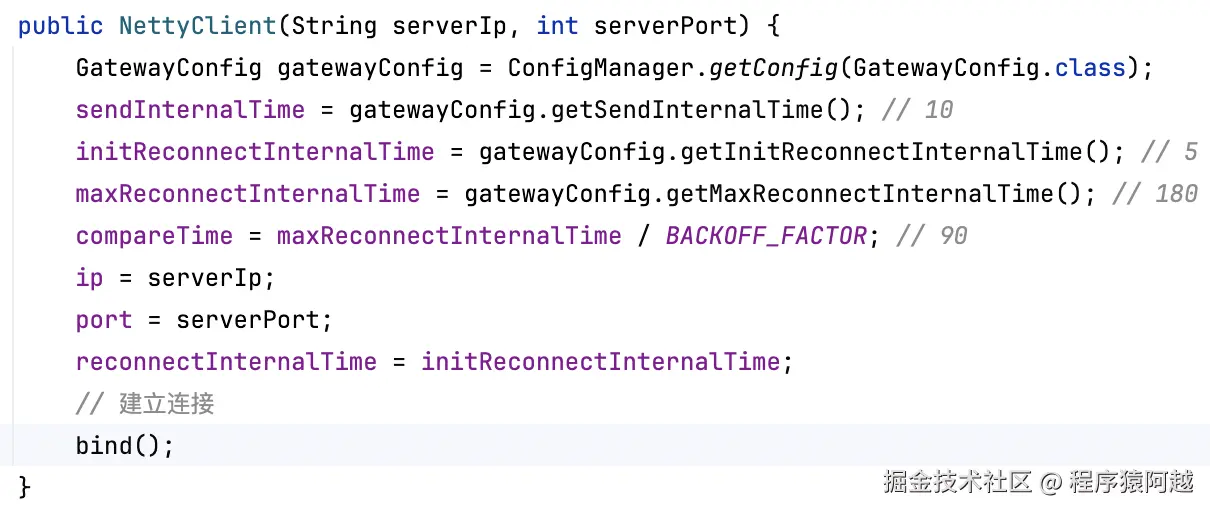

NettyClient构造时与Backend建立连接。

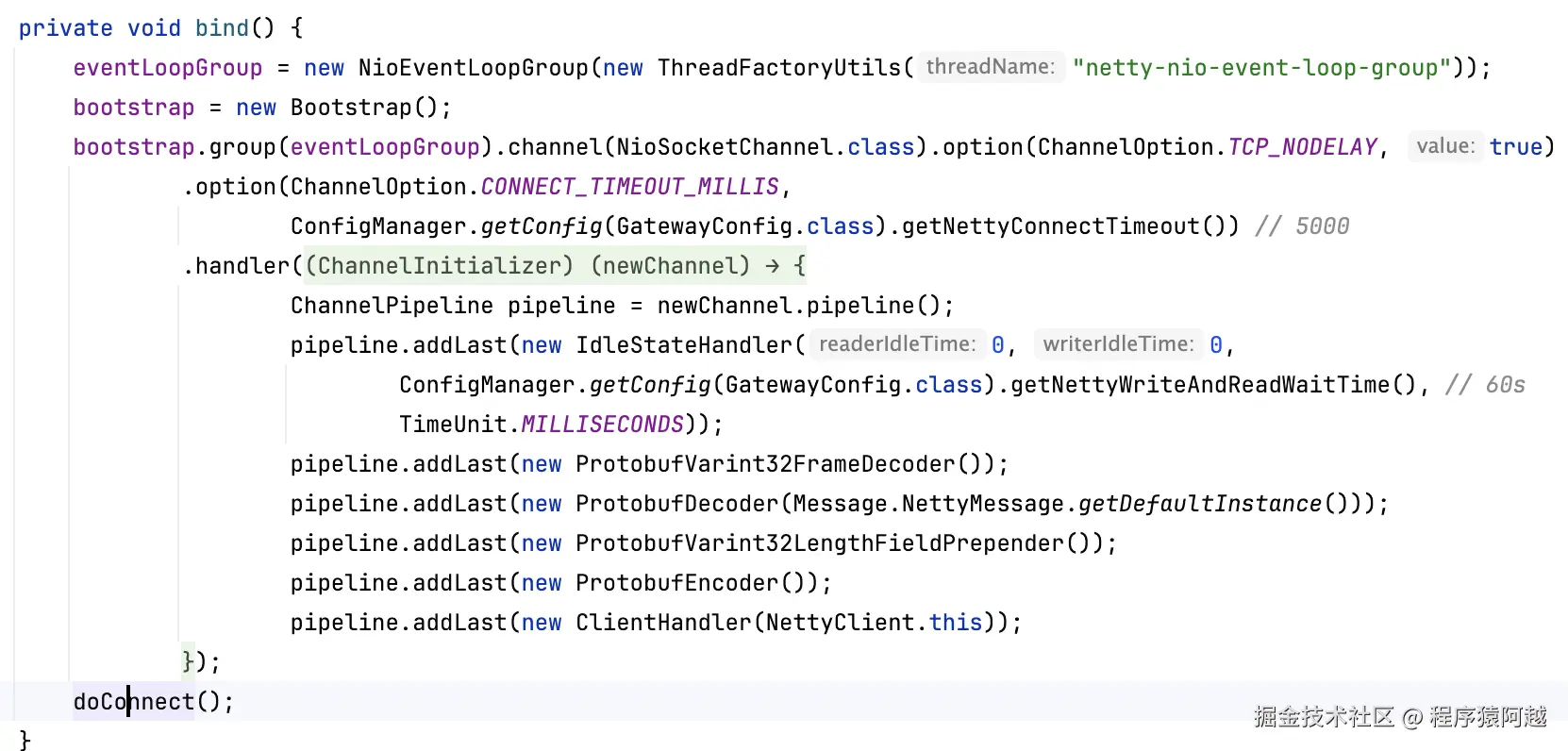

NettyClient#bind：连接超时时间5s，连接空闲时长60s。

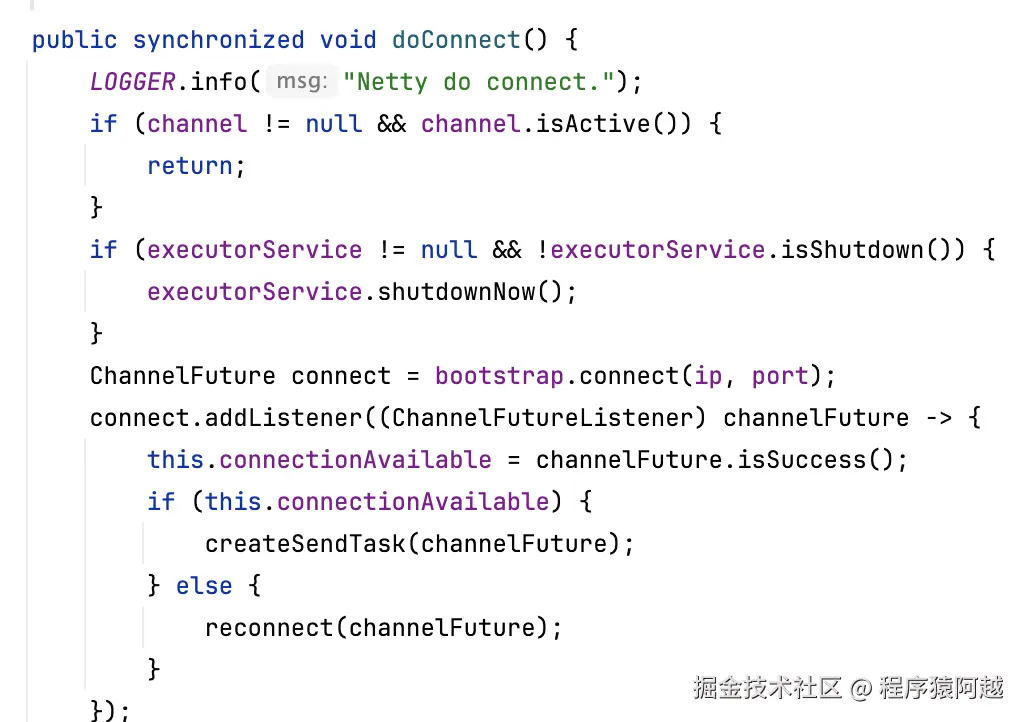

NettyClient#doConnect：

提交连接请求到netty线程，如果连接成功，创建Send任务，如果连接失败，尝试重连。

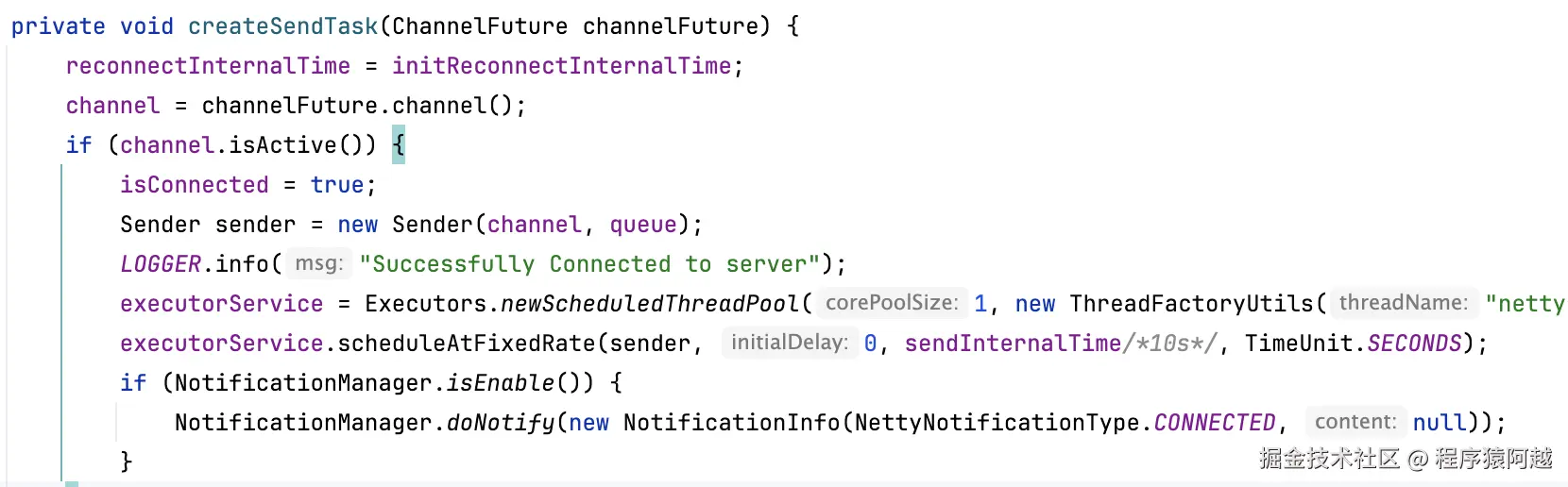

NettyClient#createSendTask：case1，连接成功。

开启定时任务Sender，每隔10s，消费100容量阻塞队列中的数据，发送至Backend。

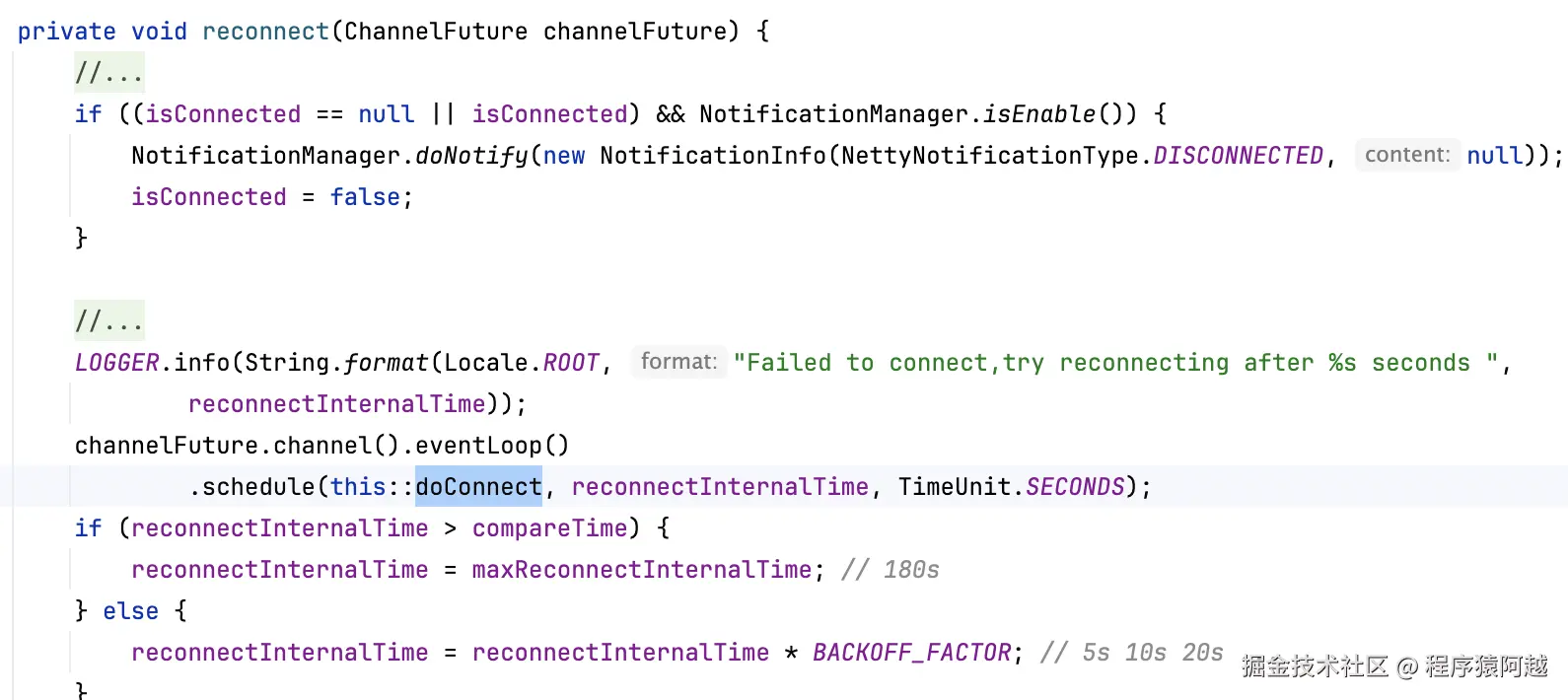

NettyClient#reconnect：case2，连接失败。

提交延迟任务到netty线程，延迟5s、10s...180s再次执行doConnect。

2、 Agent发送数据

各插件模块通过ServiceManager获取GatewayClient发送数据，如EventSender发送事件数据。

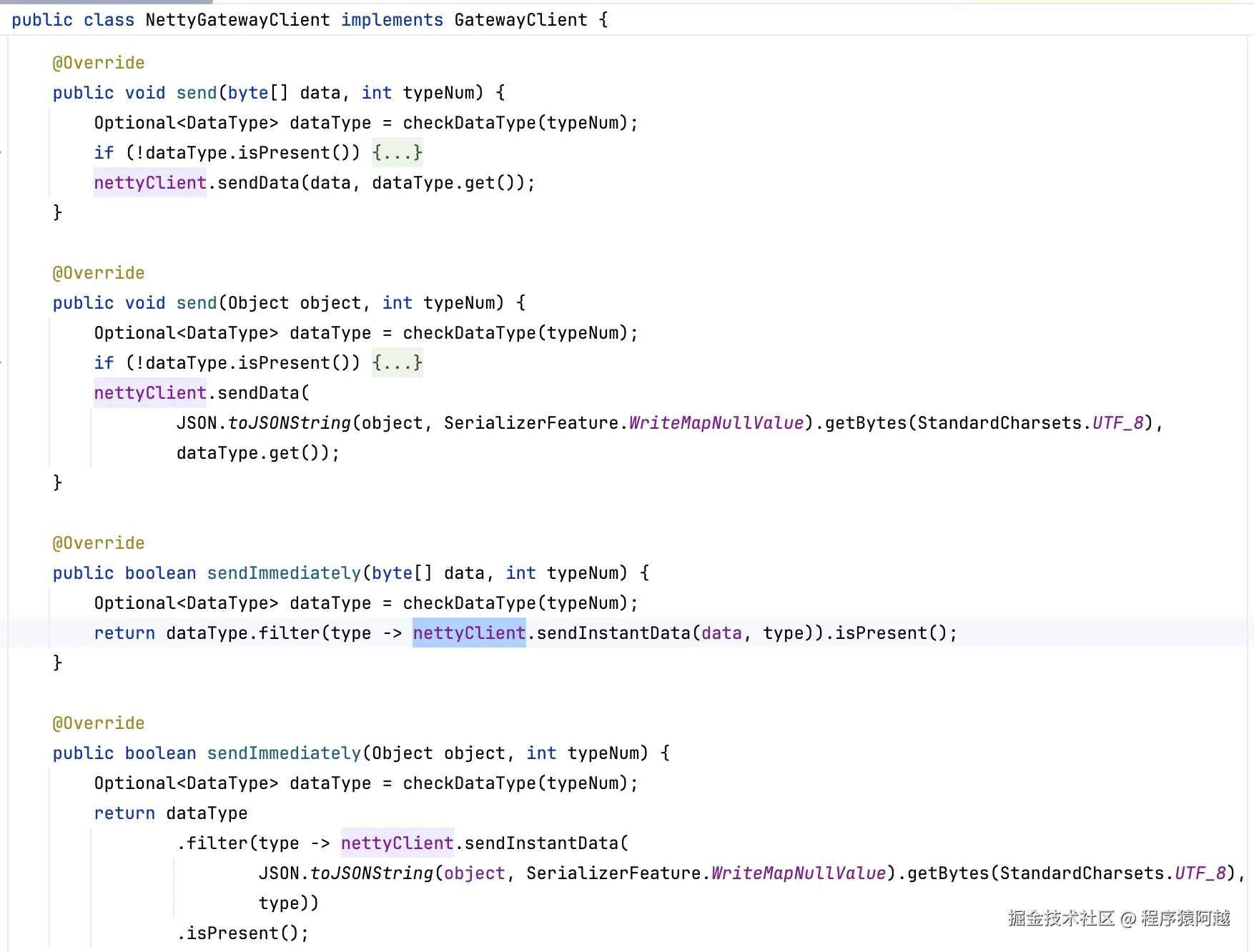

NettyGatewayClient业务对象使用JSON序列化，支持两种模式发送实时和非实时。

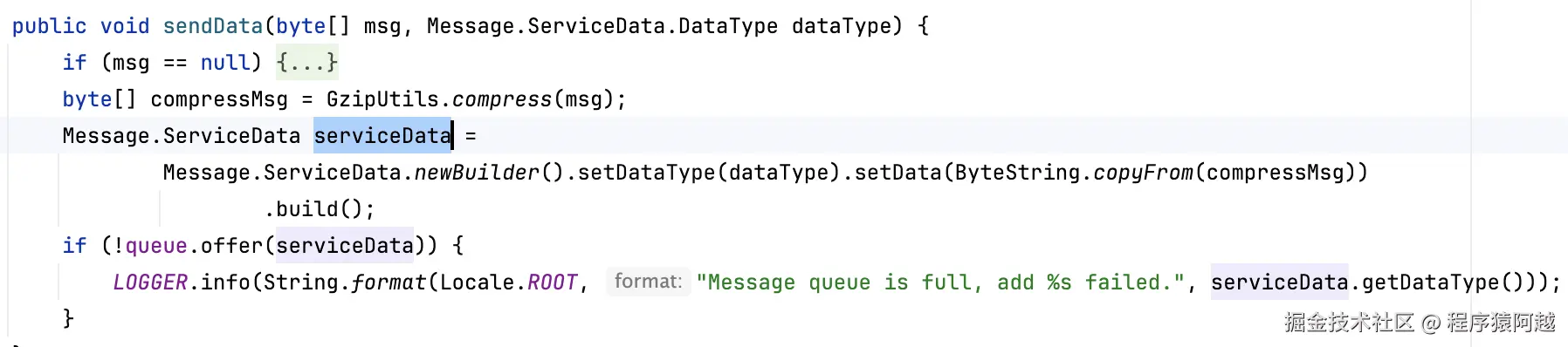

NettyClient#sendData：

非实时，将数据放入Sender阻塞队列（容量100），由Sender每隔10s批量发送。

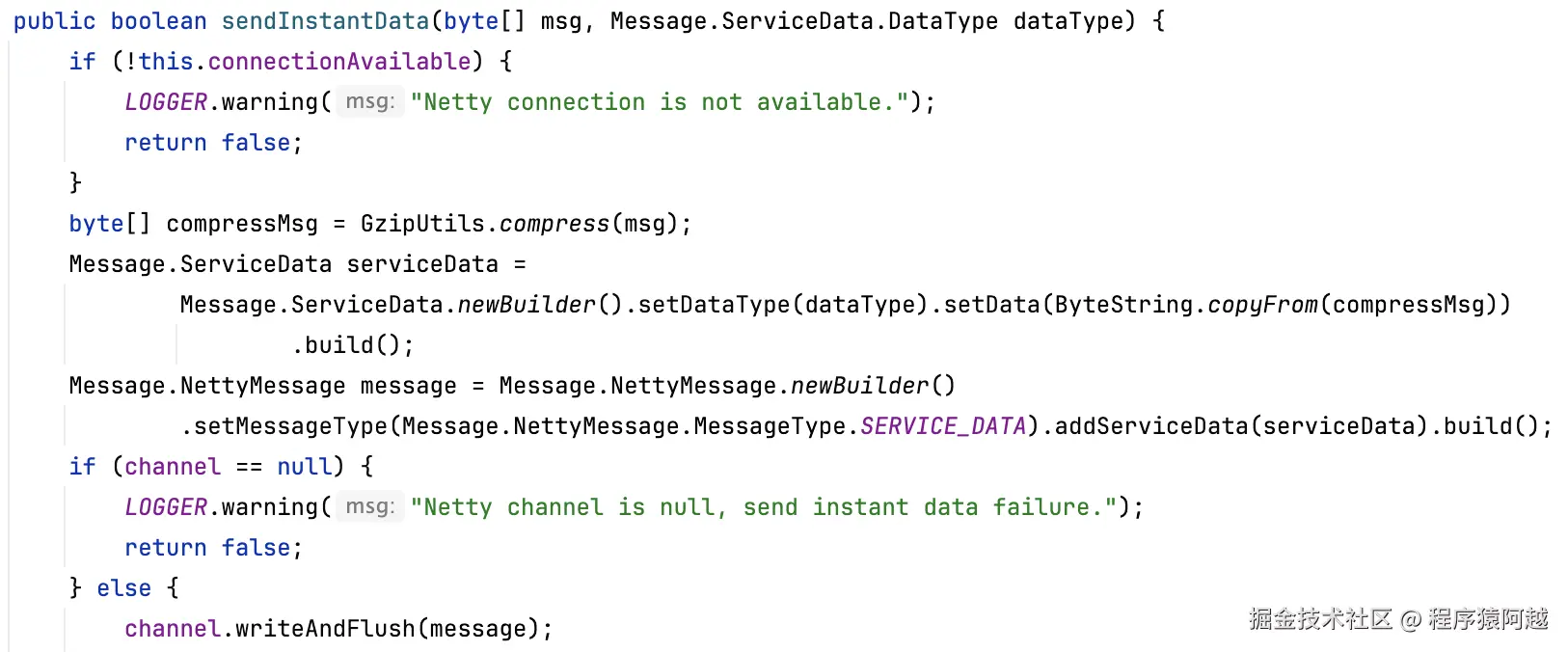

NettyClient#sendInstantData：

实时，直接调用channel#writeAndFlush，发送到Backend。

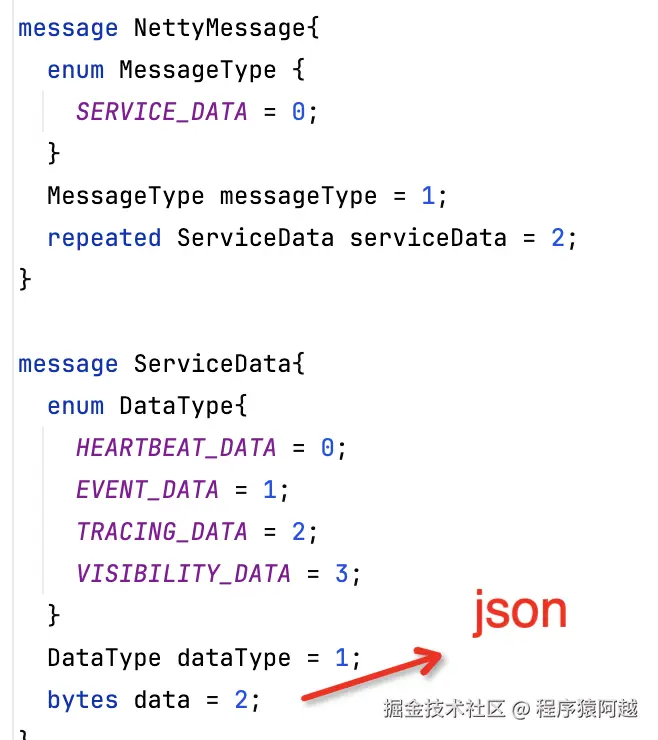

最终通讯层采用gzip压缩+protobuf序列化，业务对象采用json序列化。

注意，Sermant-Agent侧没有保证数据可靠发送至Backend，非实时场景下Sender队列满了会丢弃，实时场景下也只保证数据提交到Netty线程池。

3、 Backend接收数据

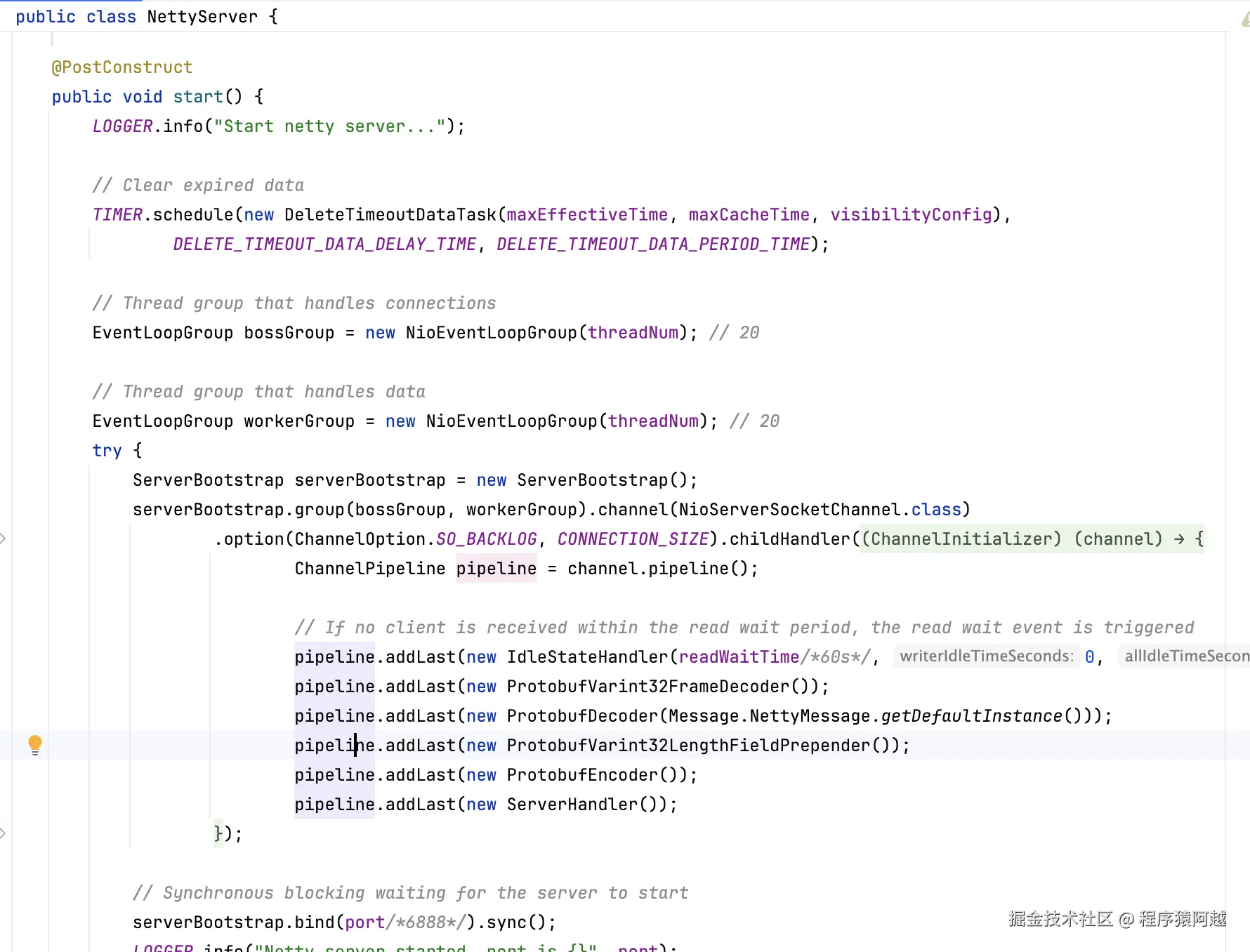

Sermant-Backend暴露6888端口，单向接收Agent上报数据。

默认netty boss线程组和worker线程组都是20。

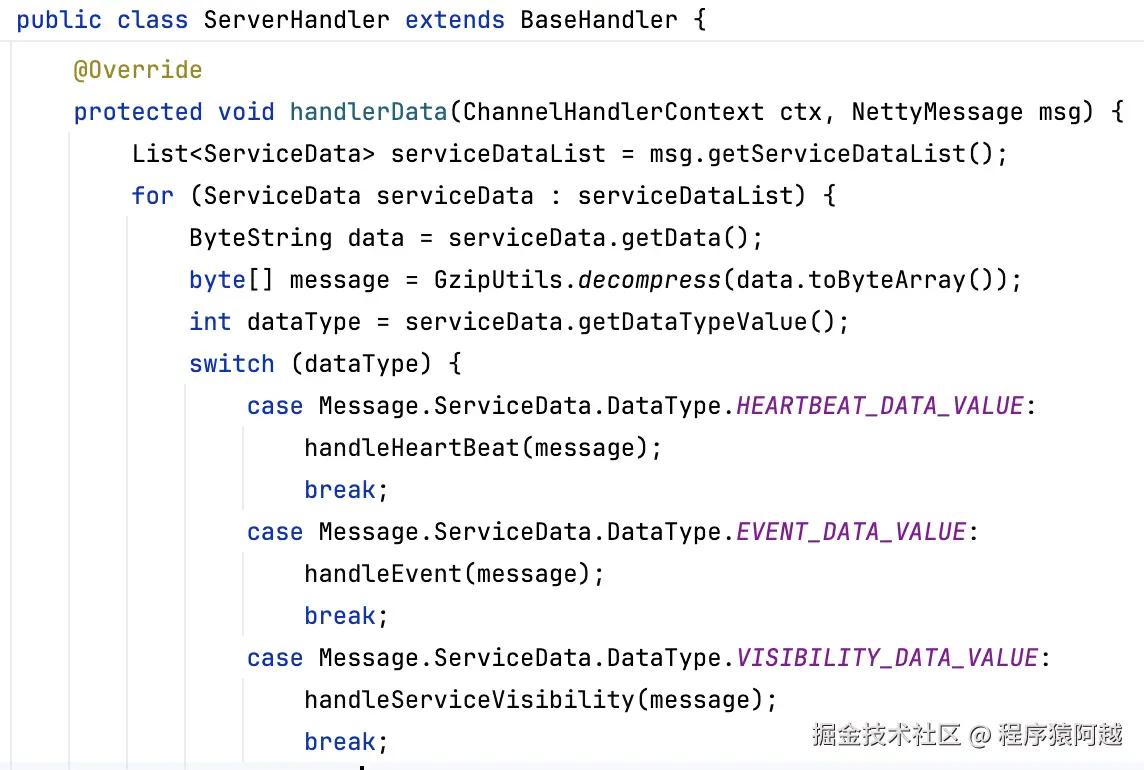

ServerHandler#handlerData：Backend根据数据类型走不同逻辑，目前只有三类数据：

  1. HEARTBEAT_DATA_VALUE，心跳；

  2. EVENT_DATA_VALUE，事件；

  3. VISIBILITY_DATA_VALUE，服务可见性；

三、 心跳

1、Agent侧

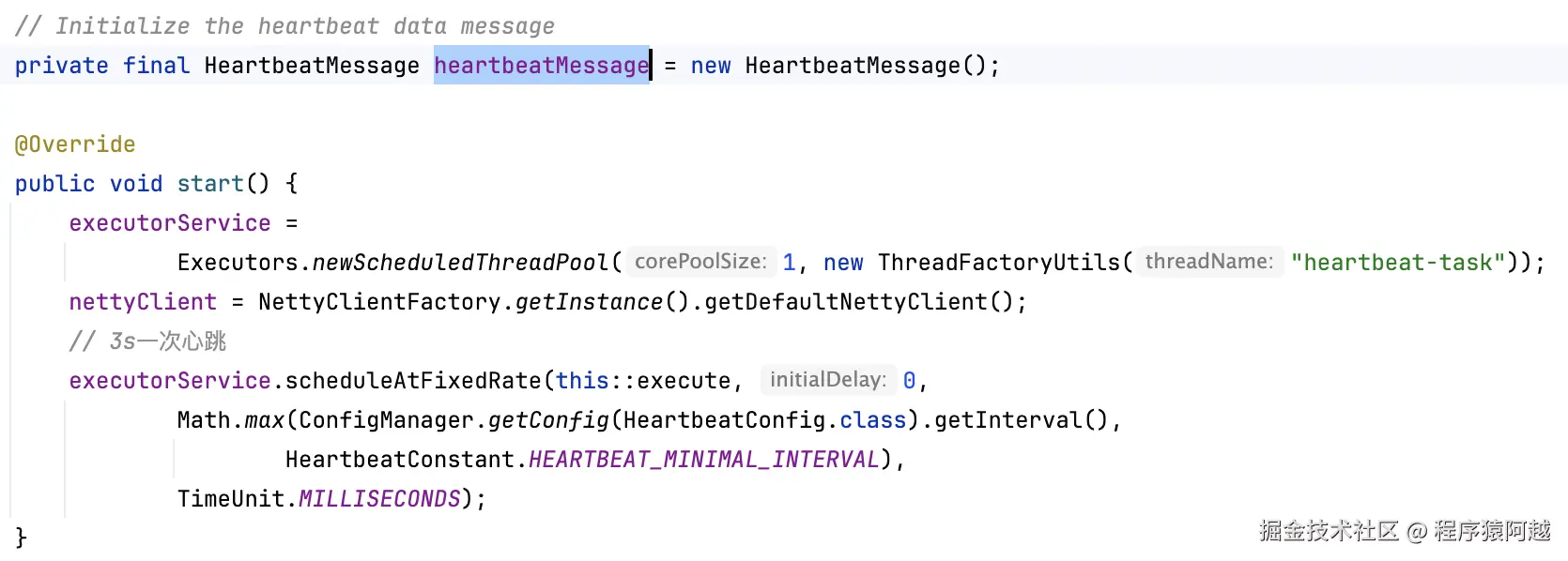

HeartbeatServiceImpl#start：Agent心跳服务启动，每heartbeat.interval=30秒发送一次心跳。

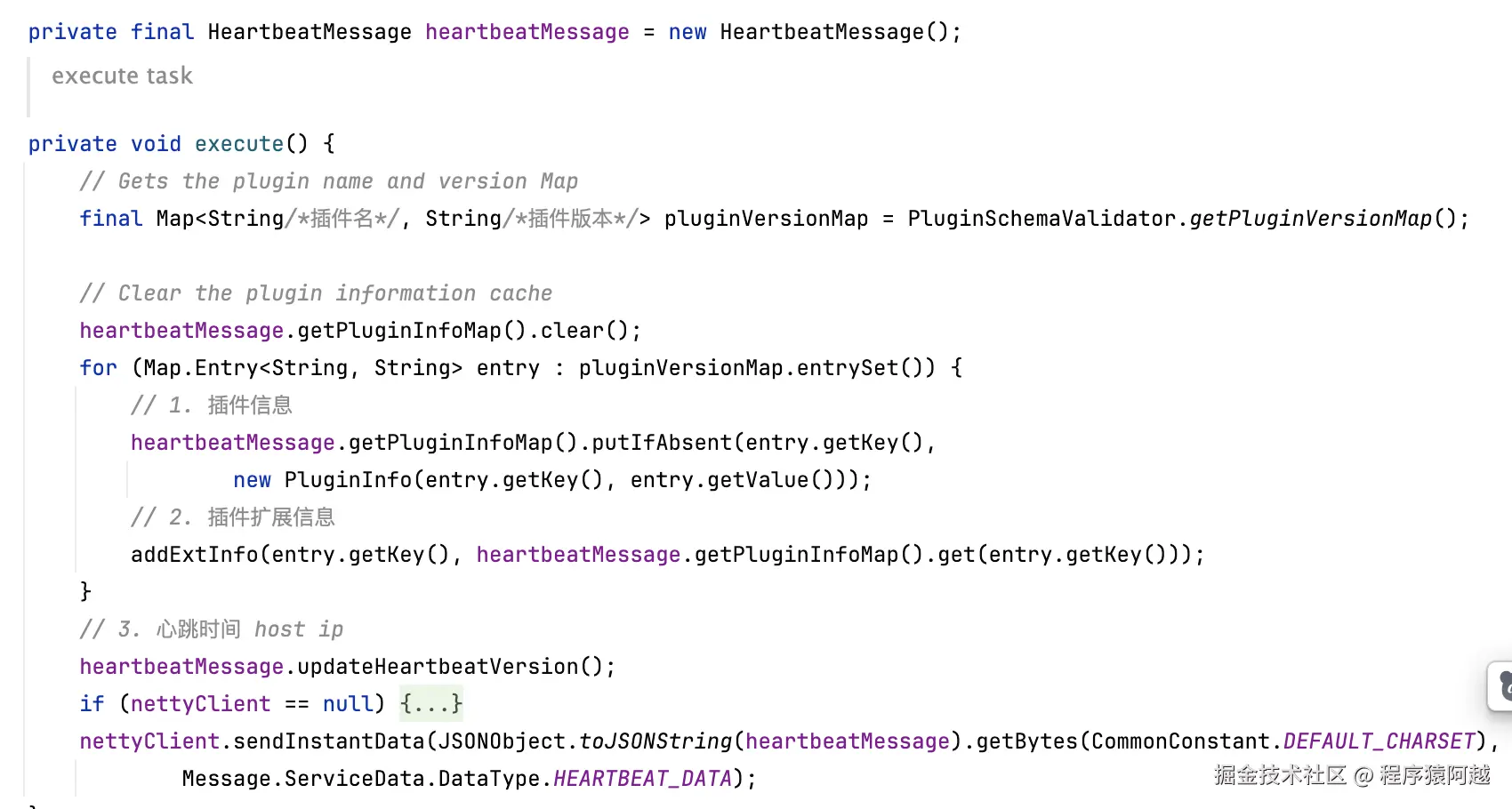

HeartbeatServiceImpl#execute：每次心跳会重新组装插件信息（Sermant插件支持agentmain挂载）发送至backend。

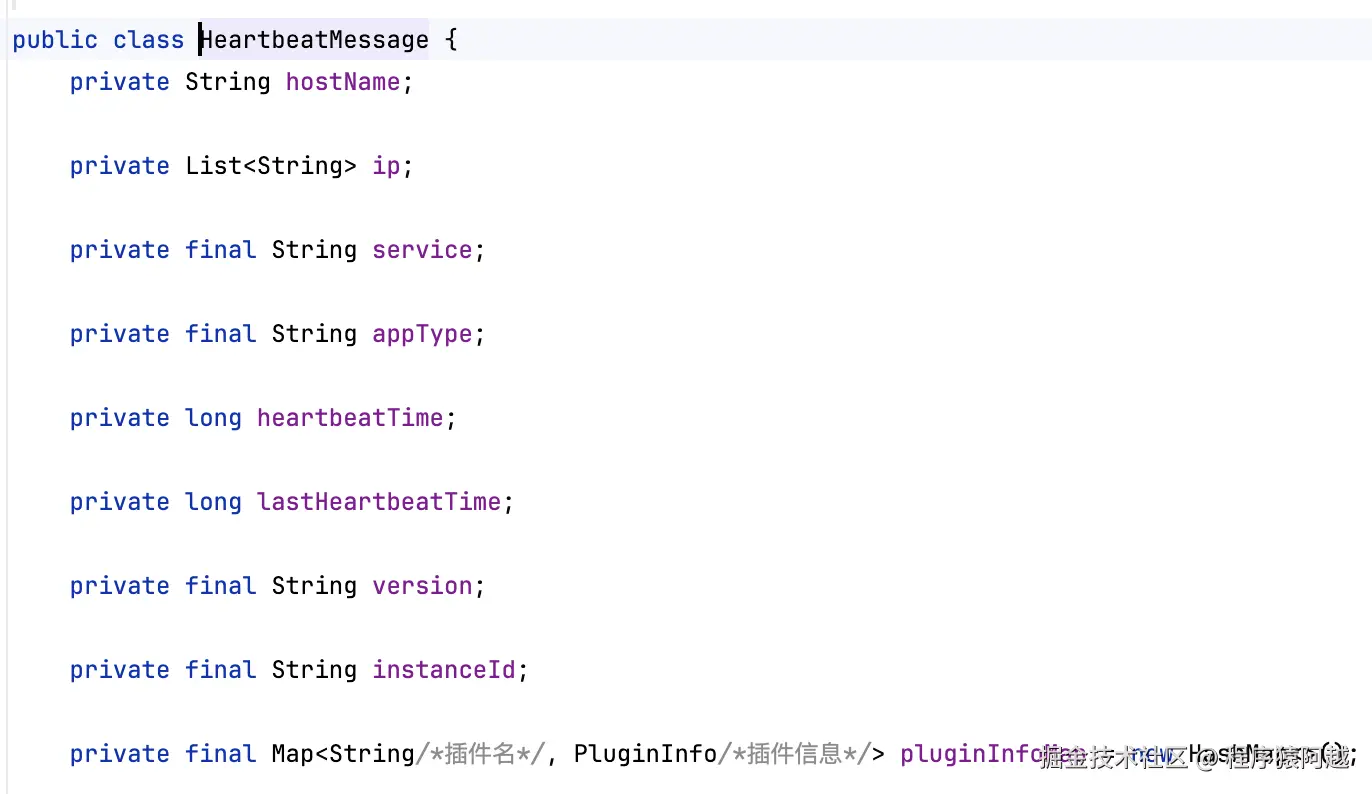

HeartbeatMessage包含普通心跳数据和插件信息。

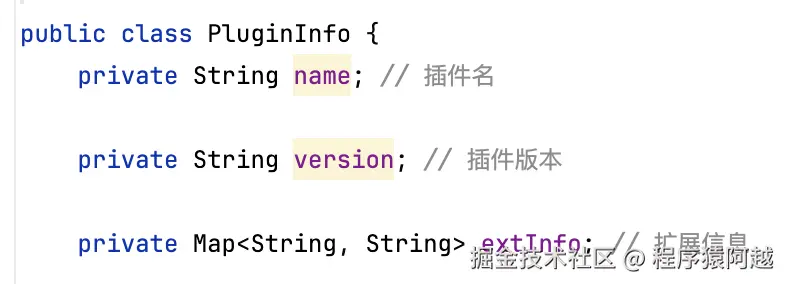

PluginInfo插件信息包括插件名、插件版本和扩展信息。

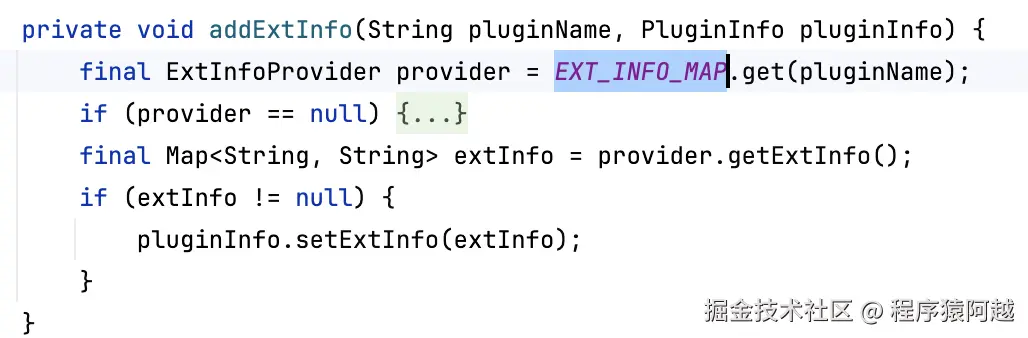

HeartbeatServiceImpl#addExtInfo：

如果插件提供扩展信息，会在发送心跳时加入PluginInfo。

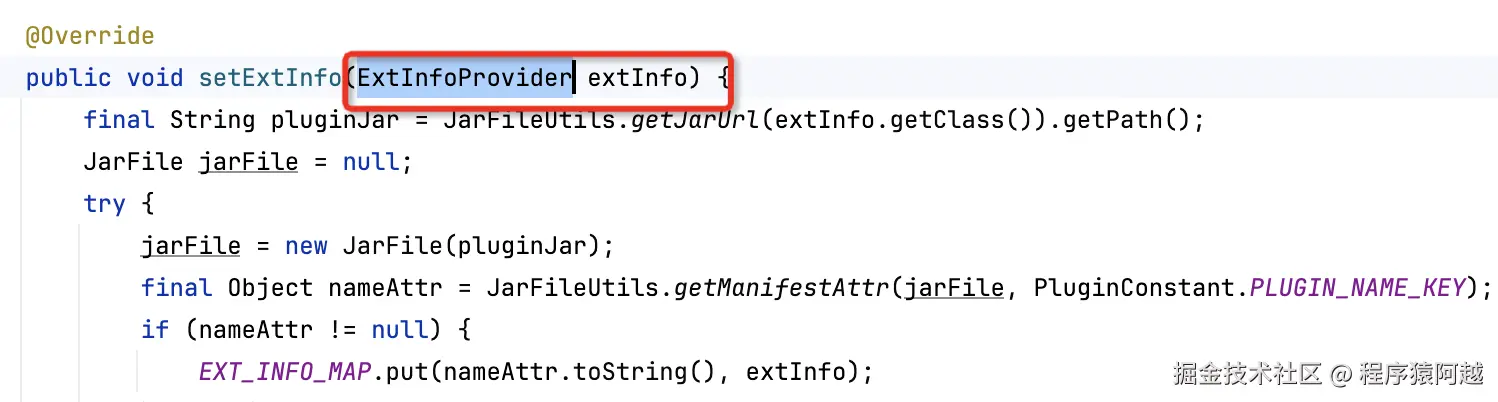

HeartbeatServiceImpl#setExtInfo：

插件通过实现ExtInfoProvider提供扩展信息。

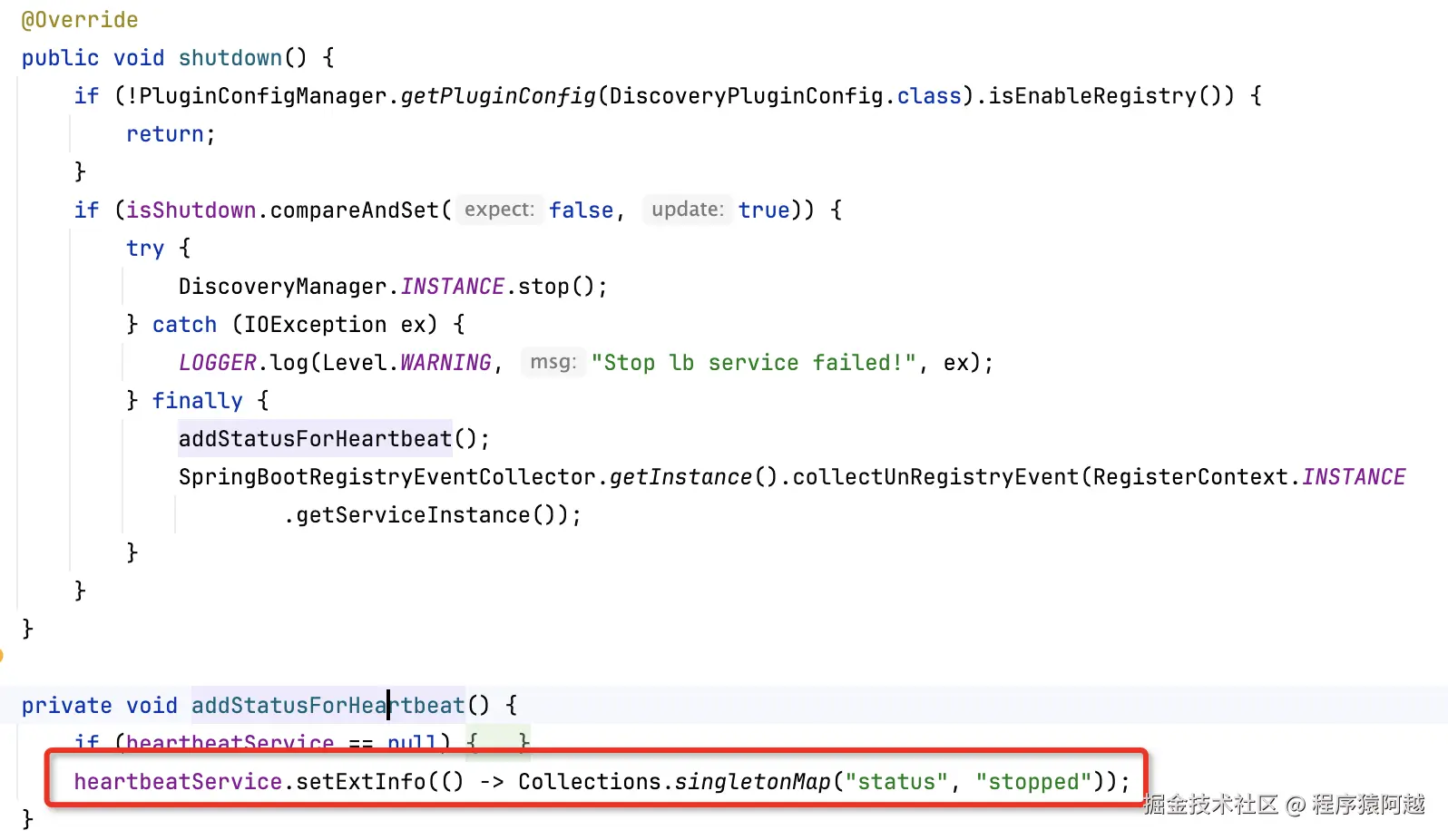

RegistryImpl#shutdown：

如服务注册插件在shutdown后，在心跳信息加入status=stopped标识。

2、Backend侧

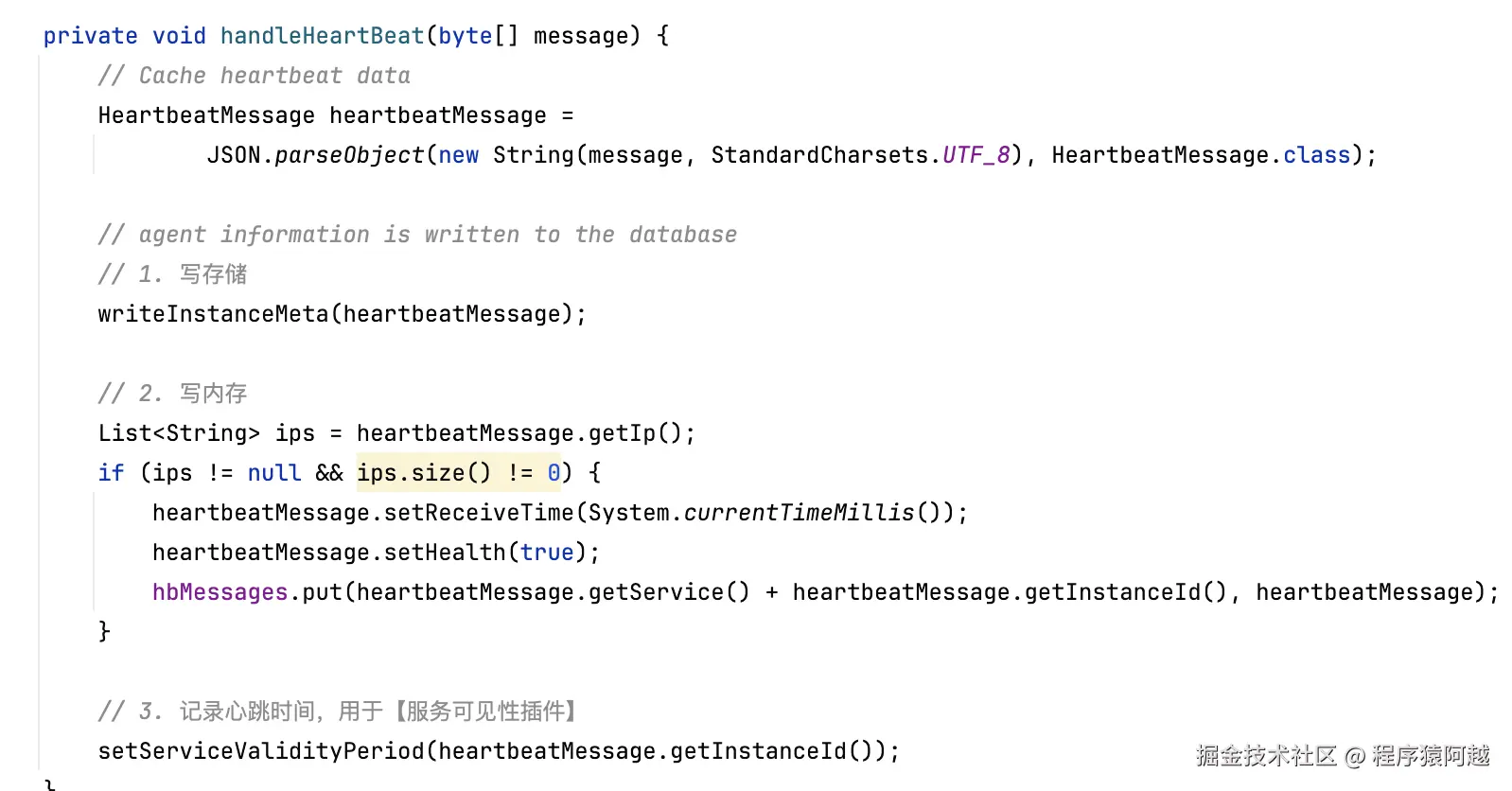

ServerHandler#handleHeartBeat：Backend记录心跳数据，包括写外部存储和内存。

心跳持久化

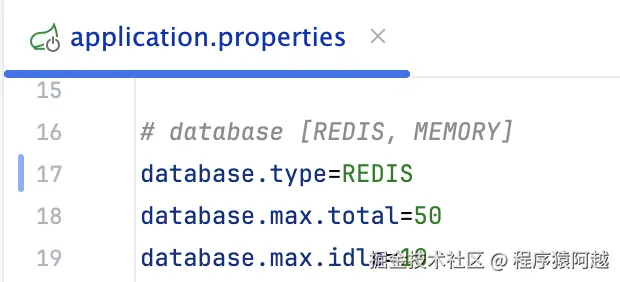

Backend侧仅支持两种存储方式，Memory和Redis，这里采用Redis。

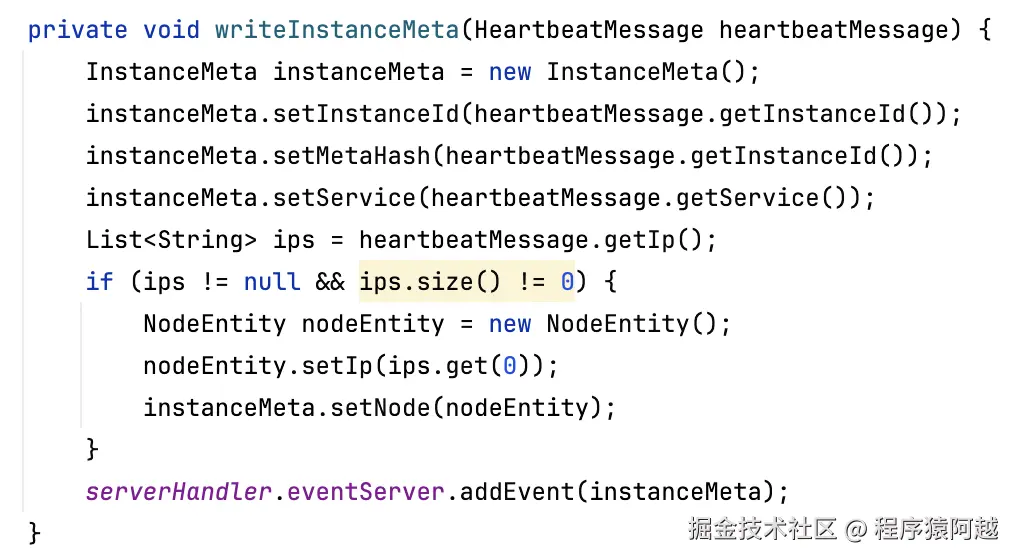

ServerHandler#writeInstanceMeta：

提取心跳包中的ip、instanceId、service，封装为InstanceMeta。

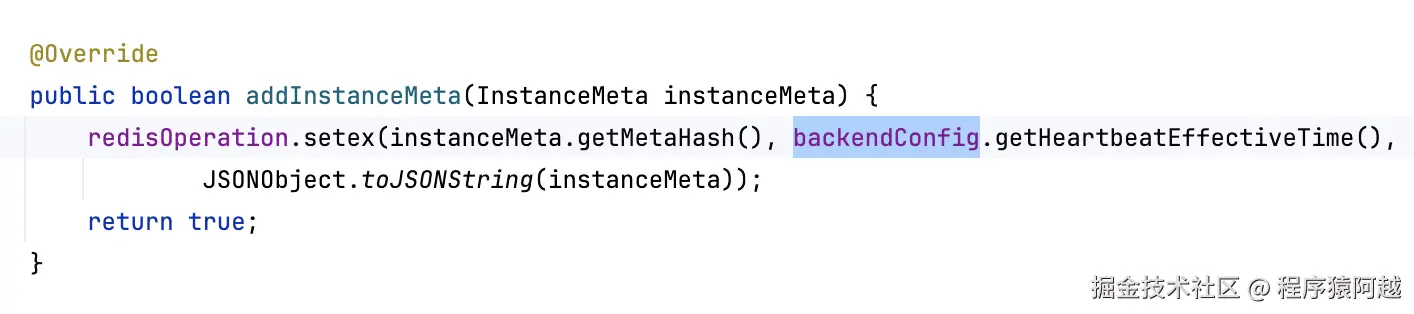

RedisClientImpl#addInstanceMeta：redis存储，key=instanceId，value=InstanceMeta。

key的ttl应该是60s，但是截止2.0有bug，ttl是60000s，已经提PR修复。

心跳超时检测

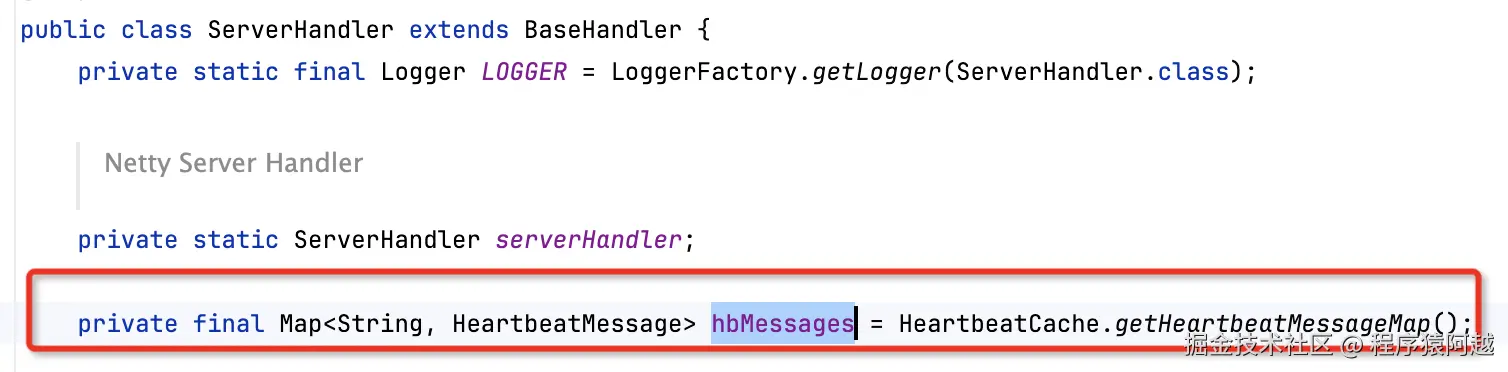

Backend将心跳按照Service+Instance维度放入内存。

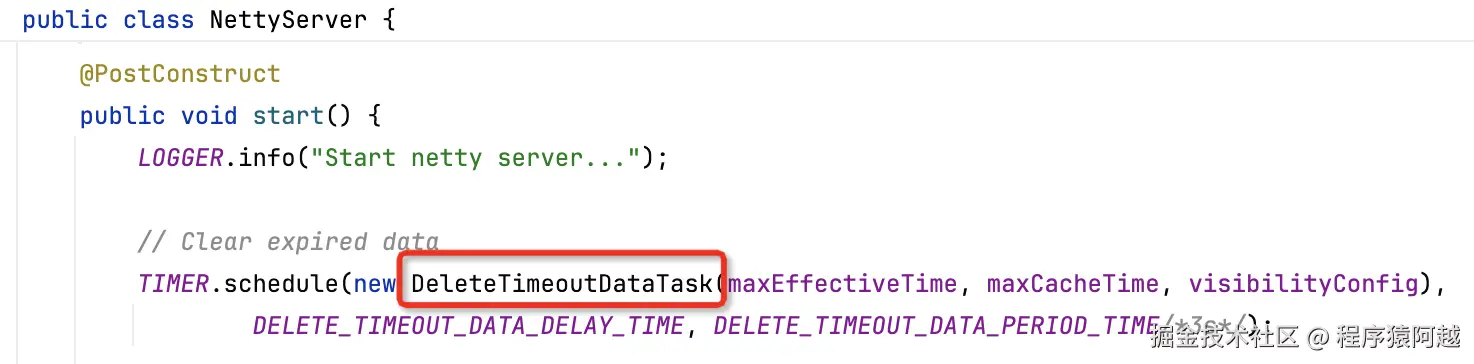

NettyServer启动后，每3s执行心跳超时检测。

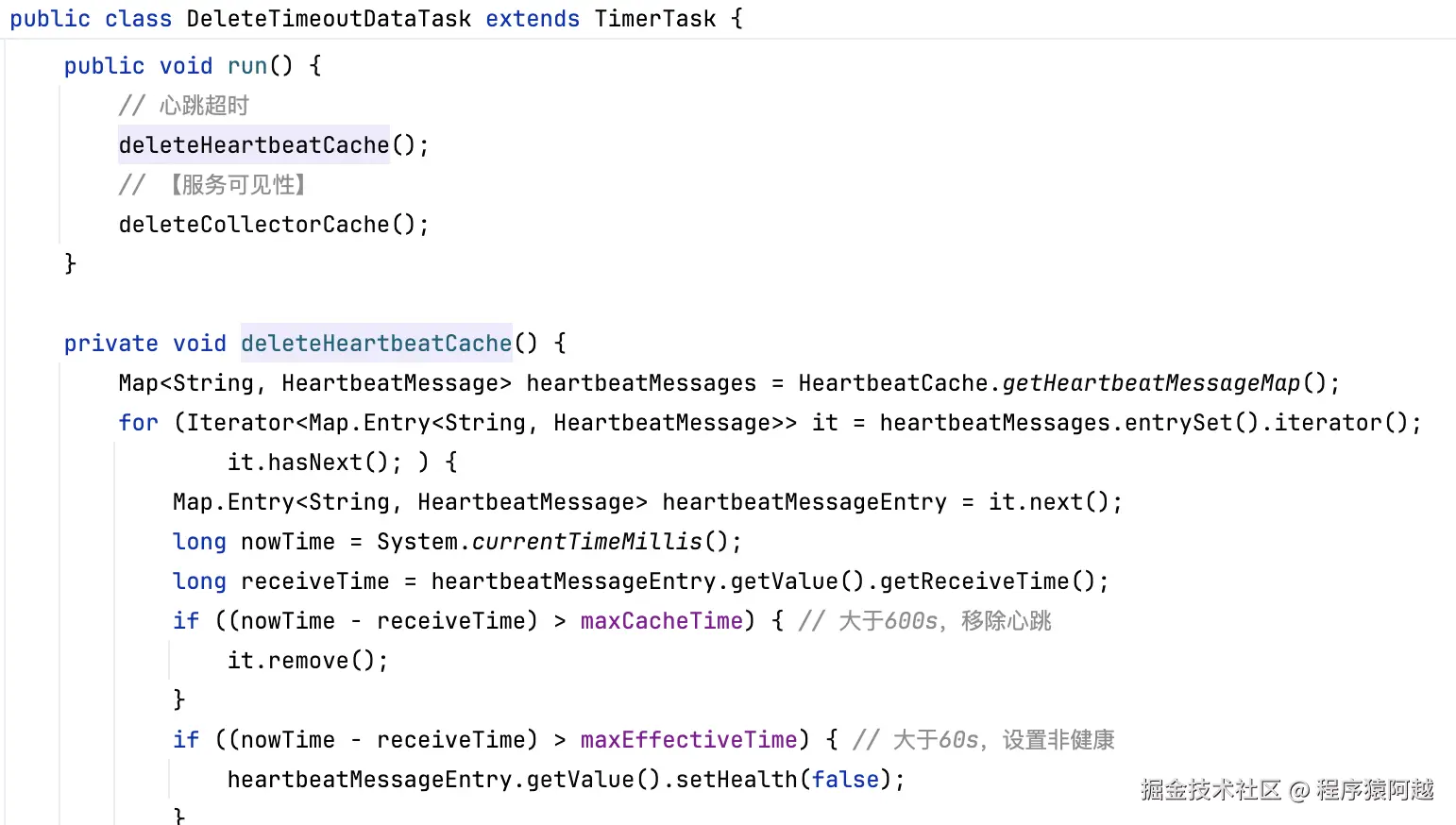

DeleteTimeoutDataTask#deleteHeartbeatCache：

  1. 超过max.cache.time=600000ms=600s移除心跳，服务实例正式下线；

  2. 超过max.effective.time=60000ms=60s标记instance非健康；

心跳查询

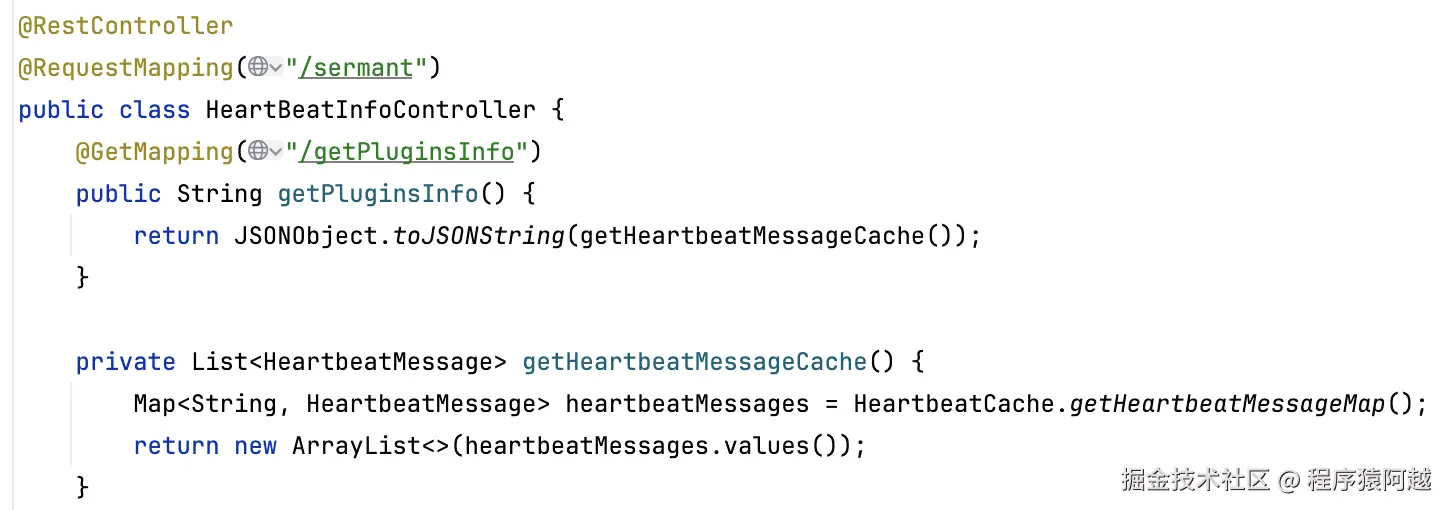

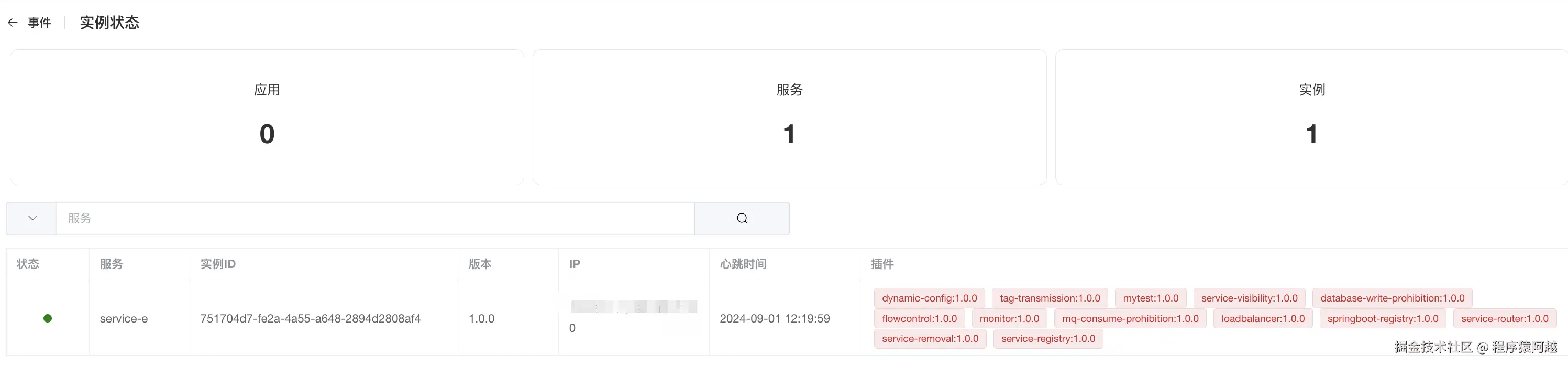

GET /sermant/getPluginsInfo，走内存获取所有心跳信息。

因为走内存，所以backend控制台展示的是连接当前backend实例的agent信息。

四、 事件

1、 案例

使用Sermant开发一个SpringSchedule事件上报插件，记录定时任务执行时长和异常情况。

实现 EventCollector

SpringScheduleEventCollector继承EventCollector，通过getInstance暴露单例。

EventCollector单例注册到EventManager统一管理。

public class SpringScheduleEventCollector extends EventCollector {
    private static volatile SpringScheduleEventCollector instance;
    private SpringScheduleEventCollector() {
    }
    public static SpringScheduleEventCollector getInstance() {
        if (instance == null) {
            synchronized (SpringScheduleEventCollector.class) {
                if (instance == null) {
                    instance = new SpringScheduleEventCollector();
                    EventManager.registerCollector(instance);
                }
            }
        }
        return instance;
    }
}

增强定义

SpringScheduleDeclarer实现PluginDeclarer，拦截Component注解类下的Scheduled注解方法，用SpringScheduleInterceptor增强。

public class SpringScheduleDeclarer extends AbstractPluginDeclarer {

    @Override
    public ClassMatcher getClassMatcher() {
        return ClassMatcher.isAnnotatedWith("org.springframework.stereotype.Component");
    }

    @Override
    public InterceptDeclarer[] getInterceptDeclarers(ClassLoader classLoader) {
        return new InterceptDeclarer[]{InterceptDeclarer.build(
                MethodMatcher.isAnnotatedWith("org.springframework.scheduling.annotation.Scheduled"),
                new SpringScheduleInterceptor())};
    }
}

在META-INF/services加入SPI定义文件io.sermant.core.plugin.agent.declarer.PluginDeclarer：

io.sermant.mytest.SpringScheduleDeclarer

实现拦截器

SpringScheduleInterceptor：

  1. before：定时任务开始前，记录开始时间；

  2. after：定时任务结束后，通过SpringScheduleEventCollector上报事件，包括事件区域、事件级别、事件类型、事件信息；

  3. onThrow：定时任务发生异常，通过打印warn日志的方式上报日志事件；（为了演示日志上报事件能力）

public class SpringScheduleInterceptor implements Interceptor {

    private static final Logger LOGGER = LoggerFactory.getLogger();

    private static final ThreadLocal<Long> start = new ThreadLocal<>();

    @Override
    public ExecuteContext before(ExecuteContext context) throws Exception {
        start.set(System.currentTimeMillis());
        return context;
    }

    @Override
    public ExecuteContext after(ExecuteContext context) throws Exception {
        Class<?> clazz = context.getObject().getClass();
        String method = context.getMethod().getName();
        boolean suc = context.getThrowable() == null;
        String desc = String.format("%s#%s#%s#%d", clazz.getName(), method, suc, (System.currentTimeMillis() - start.get()));
        start.remove();
        SpringScheduleEventCollector.getInstance().offerEvent(
                new Event(
                        "spring-schedule", // 事件区域
                        EventLevel.NORMAL, // 事件级别
                        EventType.GOVERNANCE, // 事件类型
                        // 事件名+事件描述
                        new EventInfo("SPRING_SCHEDULE_TRIGGER", desc)
                )
        );
        return context;
    }

    @Override
    public ExecuteContext onThrow(ExecuteContext context) throws Exception {
        Class<?> clazz = context.getObject().getClass();
        String method = context.getMethod().getName();
        LOGGER.warning("[SPRING_SCHEDULE_TRIGGER]" + clazz + "#" + method + ":" + recordStackTrace(context.getThrowable()));
        return context;
    }

    public static String recordStackTrace(Throwable throwable) {
        StringBuilder record = new StringBuilder(throwable.toString());
        record.append(System.lineSeparator());
        StackTraceElement[] messages = throwable.getStackTrace();
        Arrays.stream(messages).filter(Objects::nonNull).forEach(stackTraceElement -> {
            record.append(stackTraceElement).append(System.lineSeparator());
        });
        return record.toString();
    }
}

Agent配置

agent.service.heartbeat.enable=true // 心跳服务
agent.service.gateway.enable=true // 通讯服务
event.enable=true // 开启事件模块
event.offerWarnLog=true // warn日志上报事件

Backend UI

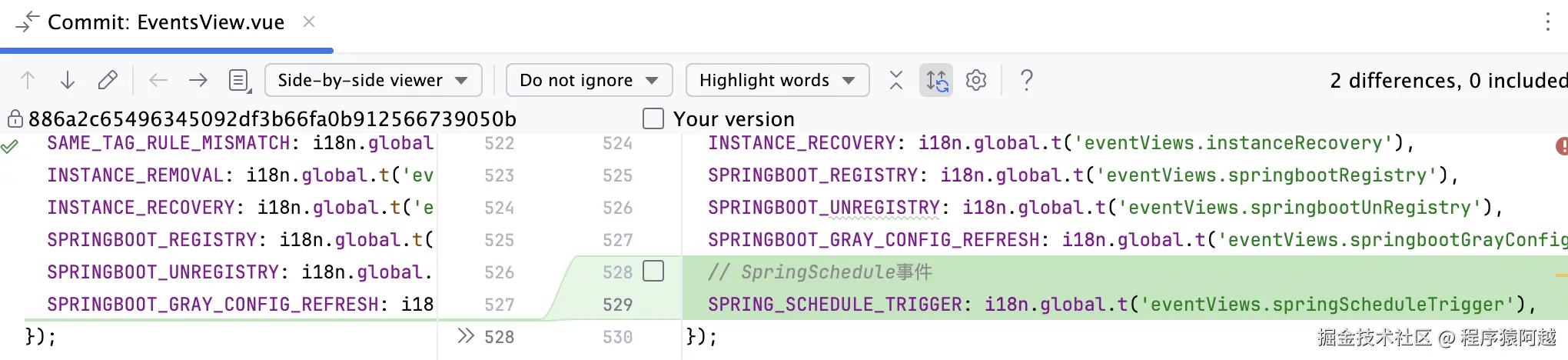

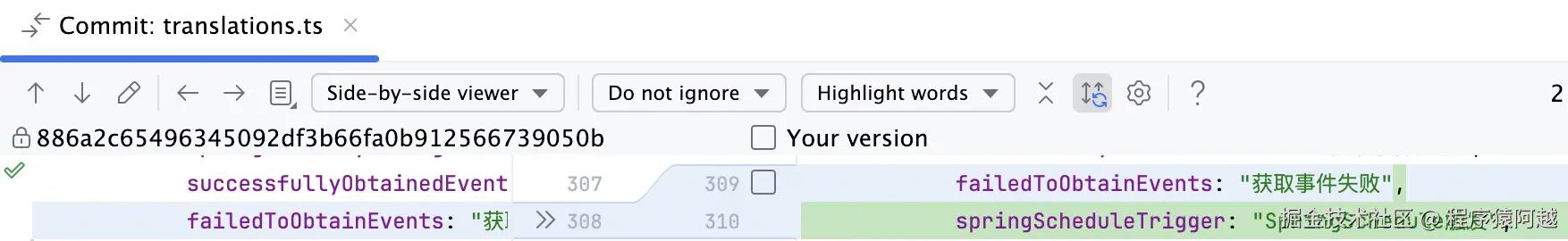

如果要展示事件名称，需要将EventInfo.name在Backend UI侧配置前端文案。

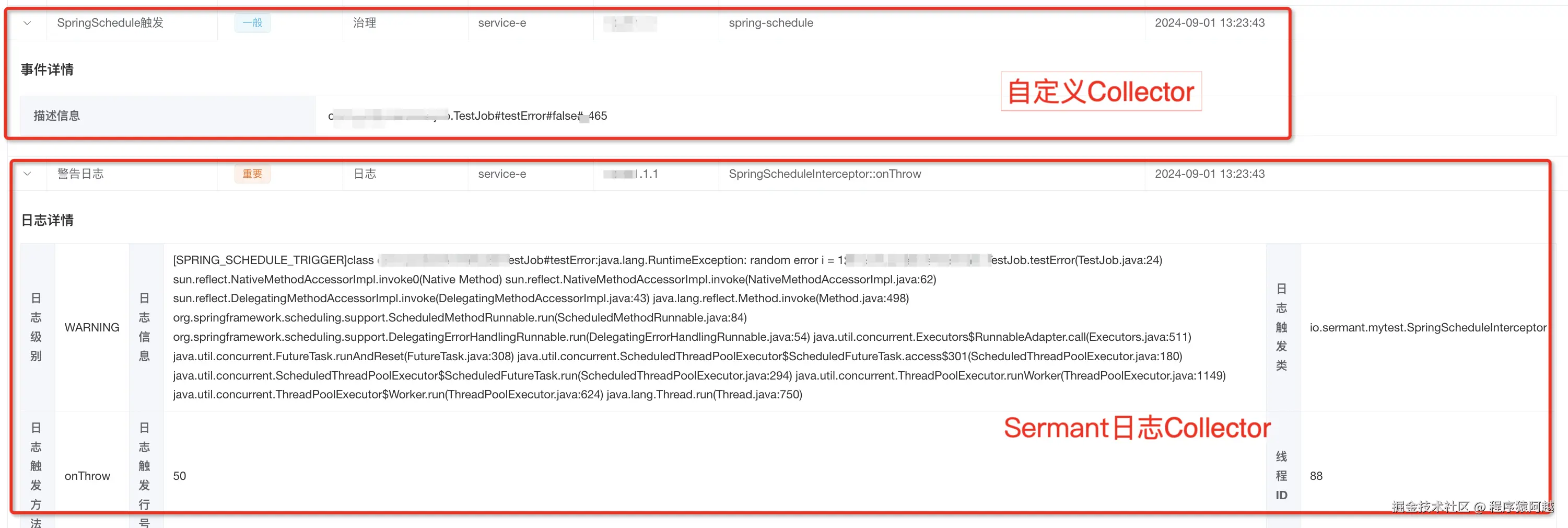

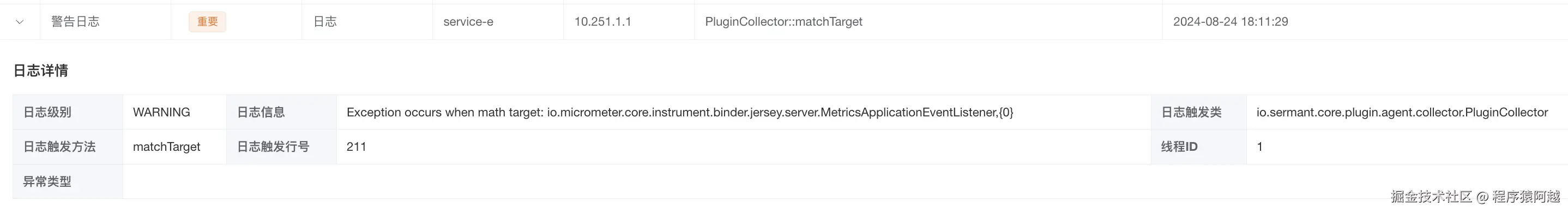

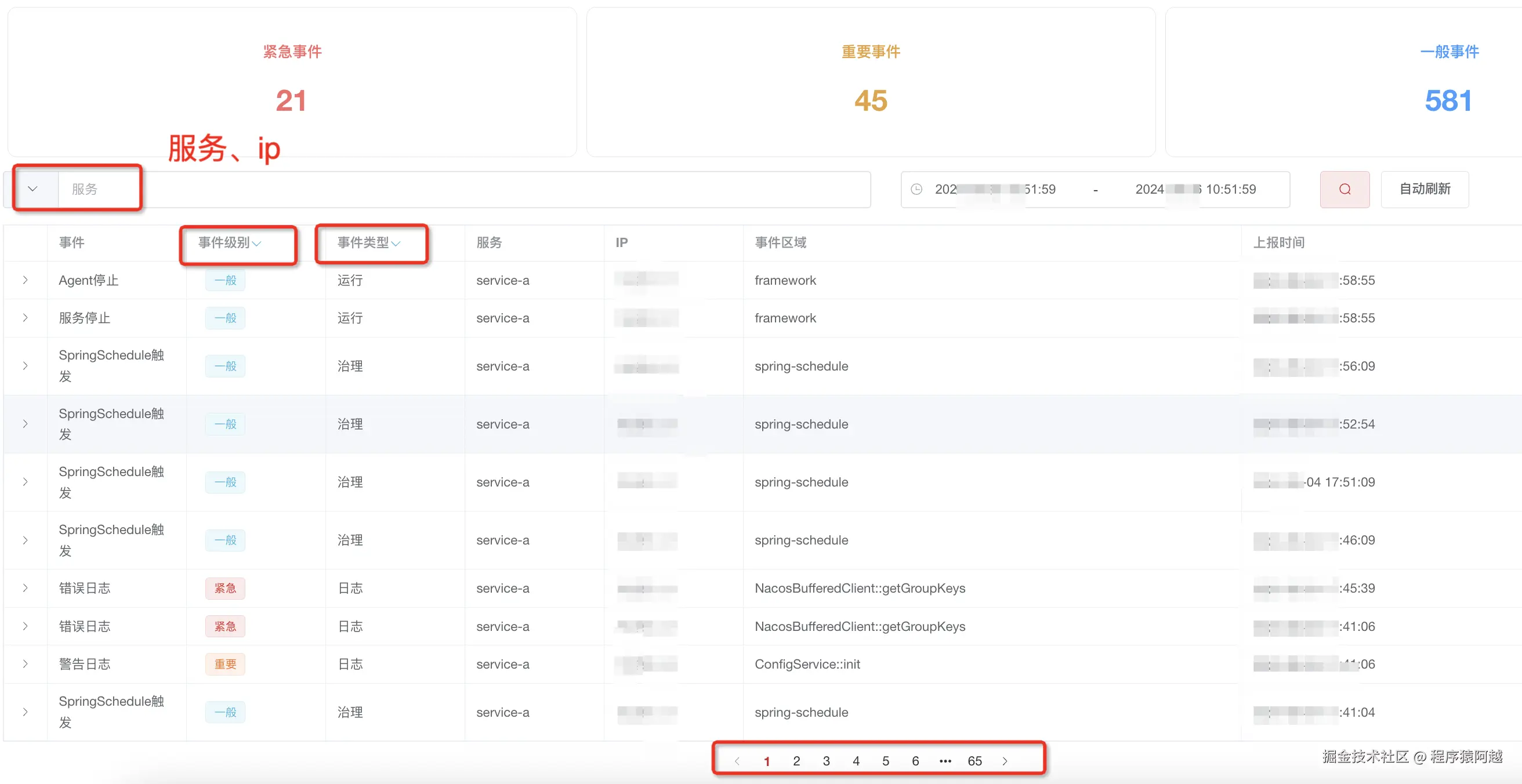

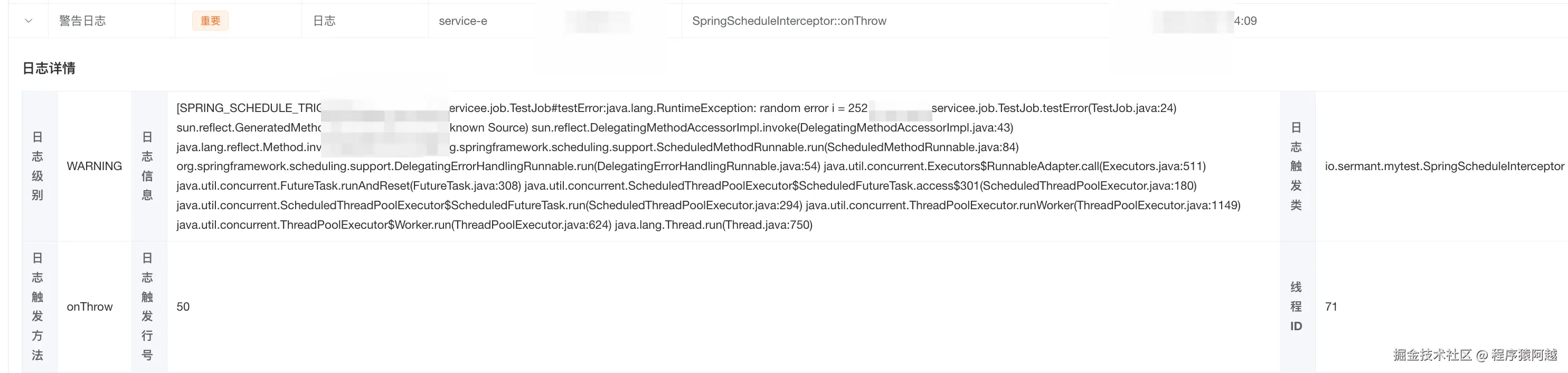

效果

2、 Agent侧

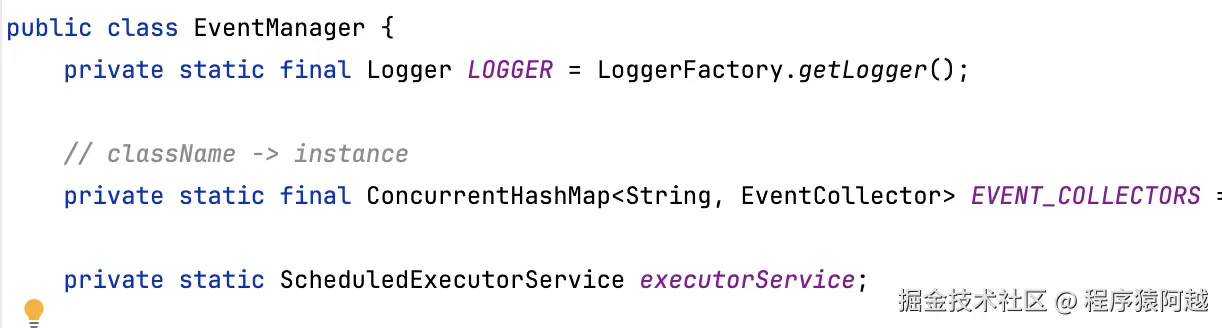

EventManager

core模块EventManager管理所有EventCollector。

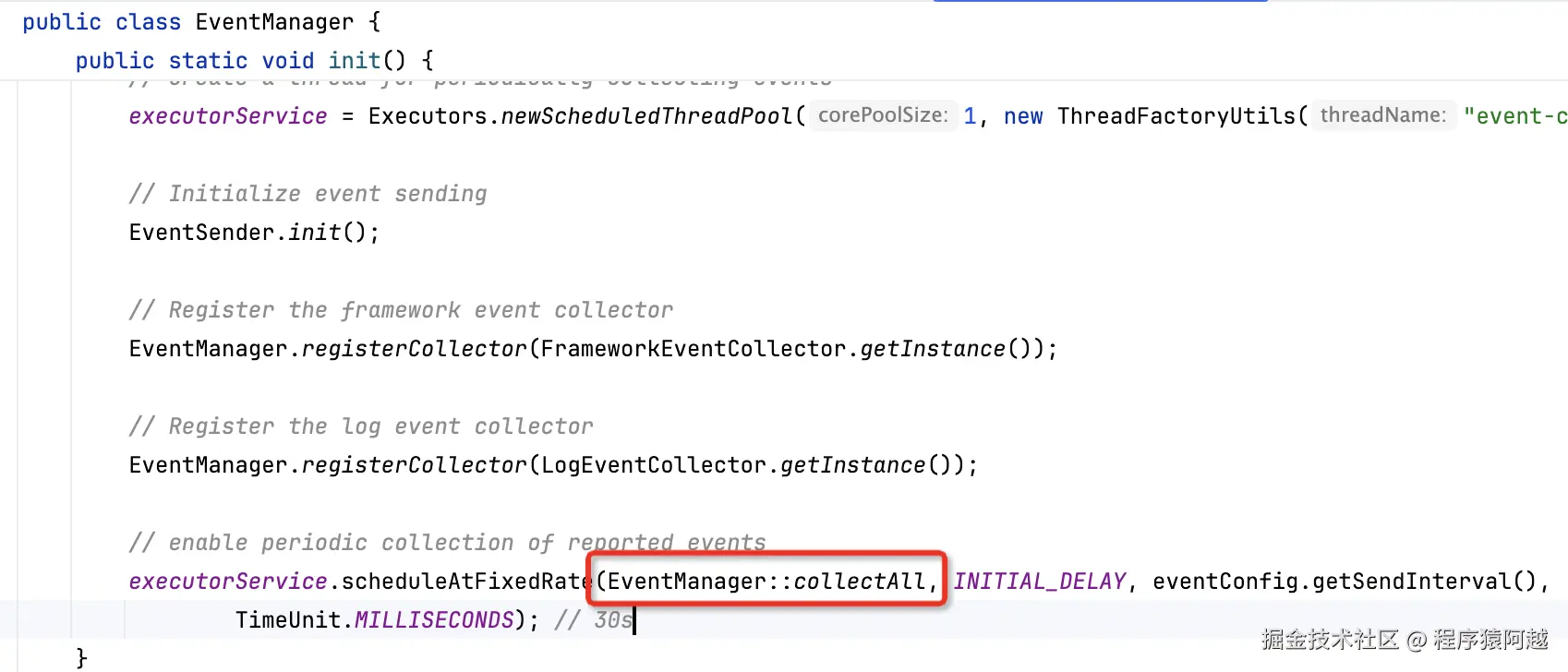

EventManager事件系统初始化：

  1. 默认注册Sermant框架和日志EventCollector；

  2. 30s（event.sendInterval=30000）执行一次collectAll；

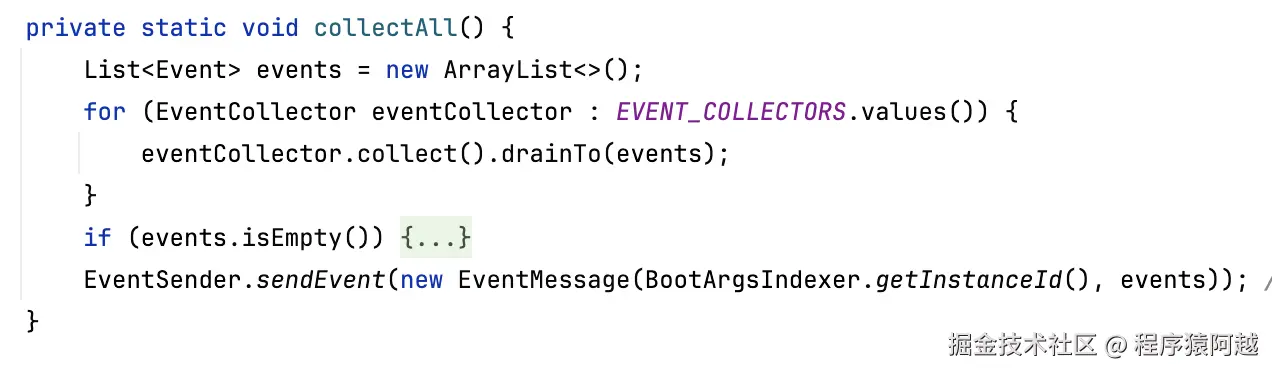

EventManager#collectAll：

调用所有EventCollector#collect采集事件，通过EventSender发送至Backend。

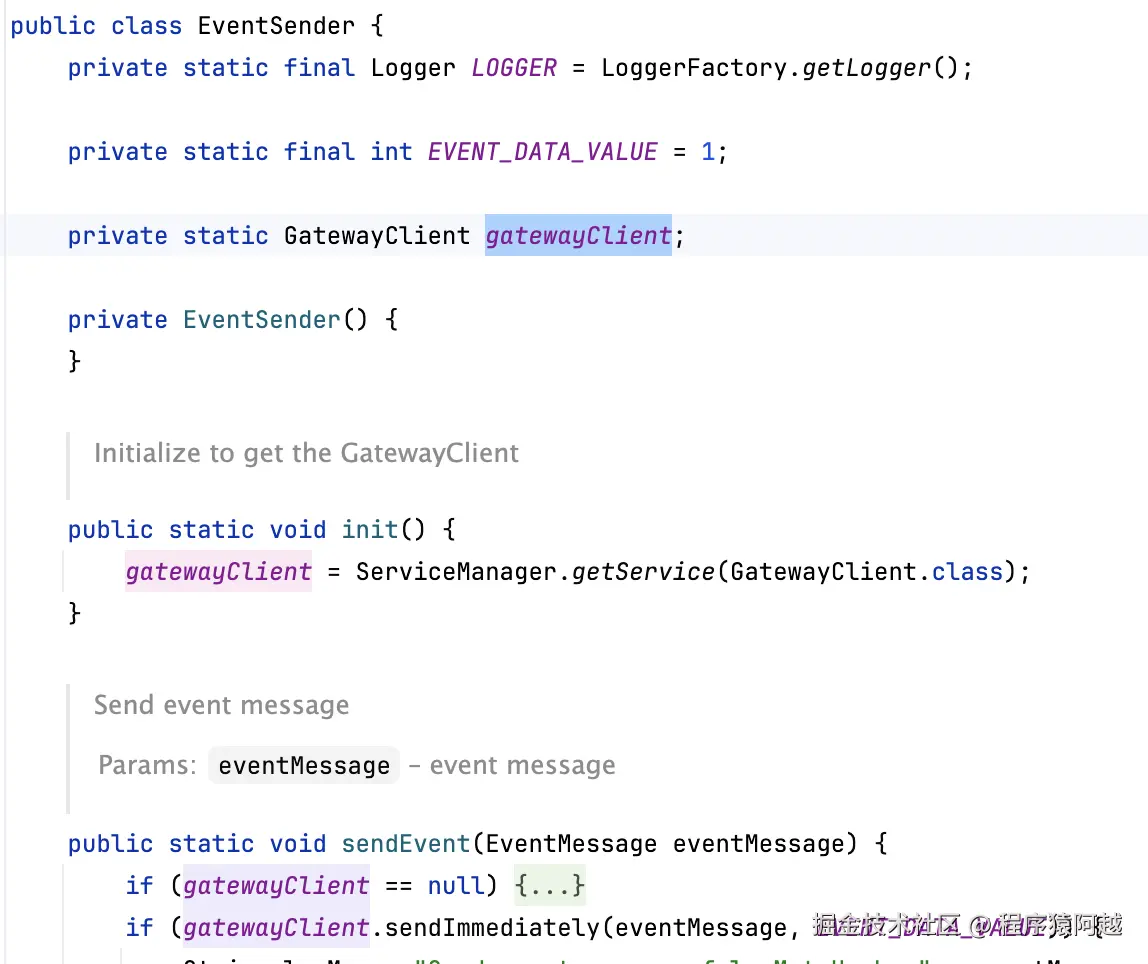

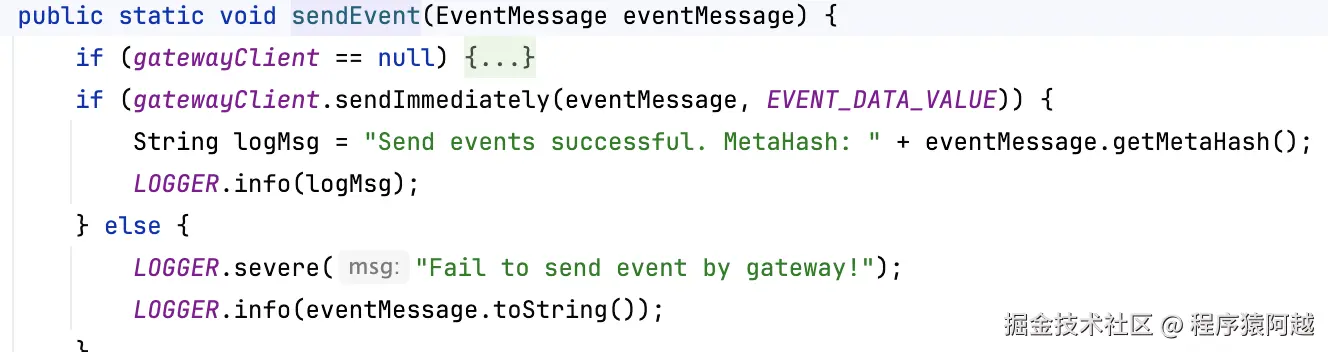

EventSender#sendEvent：调用gatewayClient，立即发送所有事件。

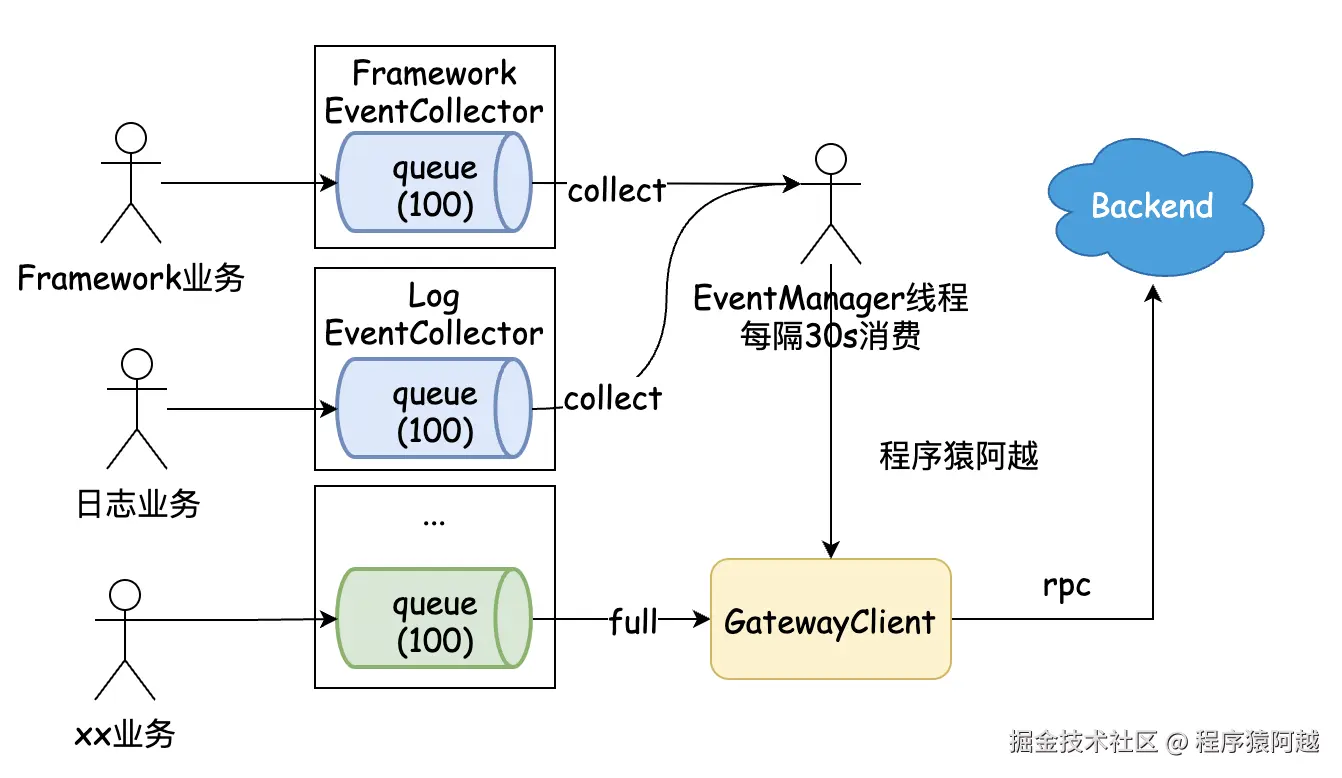

EventCollector

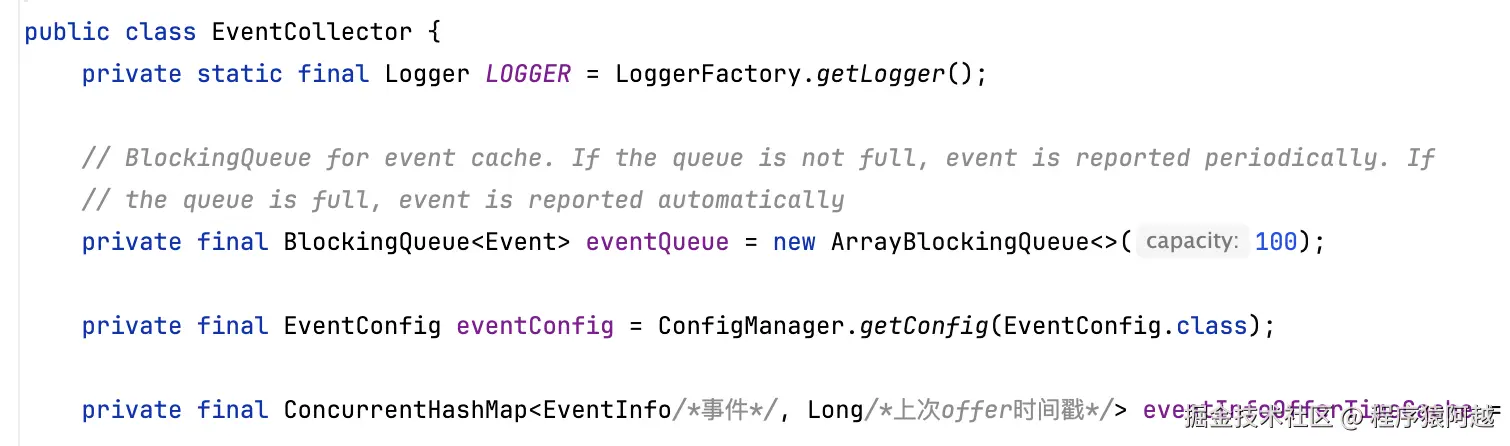

每个EventCollector用100容量队列缓存事件数据。

EventCollector#collect：每隔30s会被EventManager采集走。

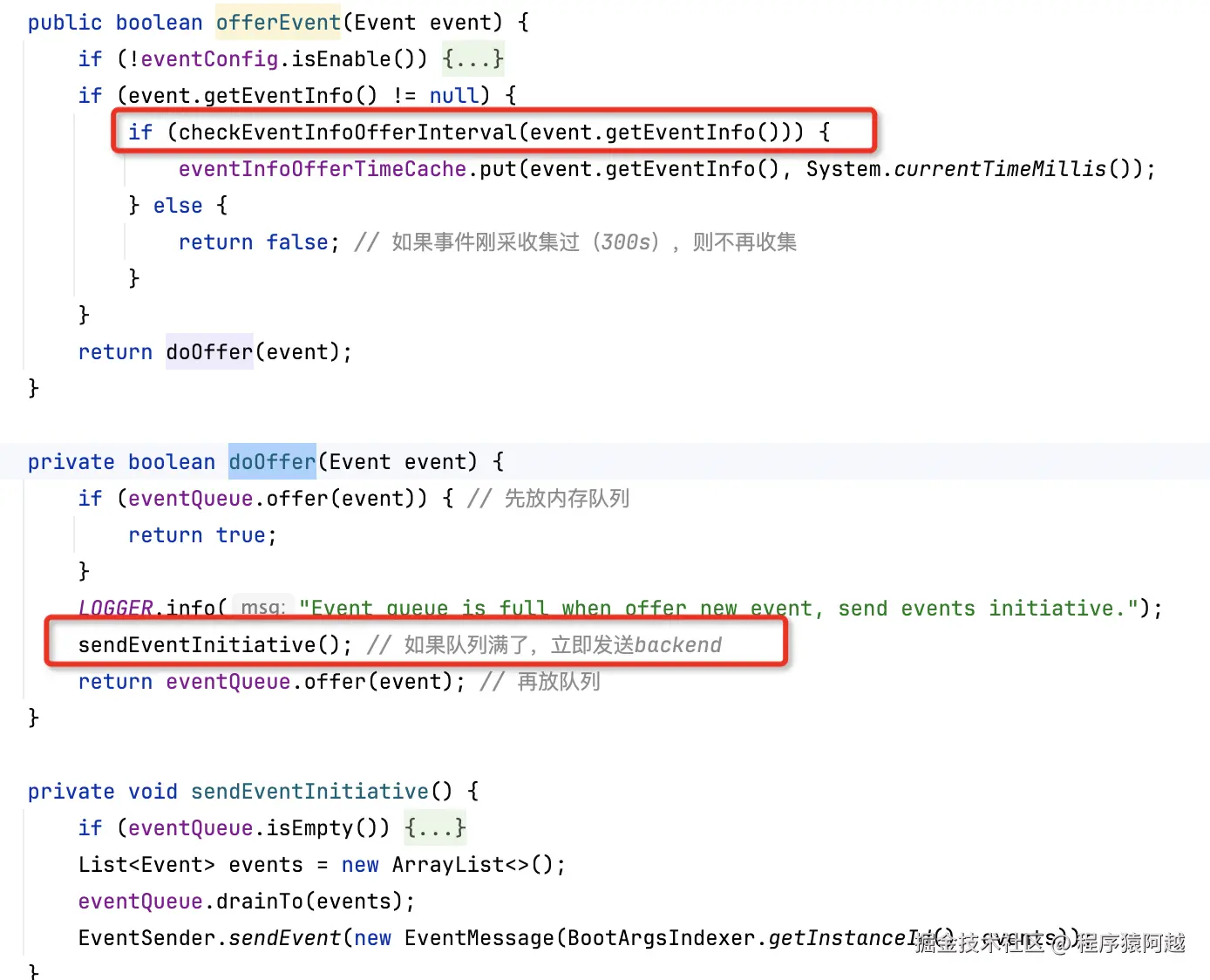

EventCollector#offerEvent：业务通过offerEvent发送事件

  1. checkEventInfoOfferInterval，过滤短期内被采集过的Event；

  2. 优先放内存队列，等EventManager批量收集后发送；

  3. 如果队列满了，先将缓存的event立即发送至backend，再放内存队列；

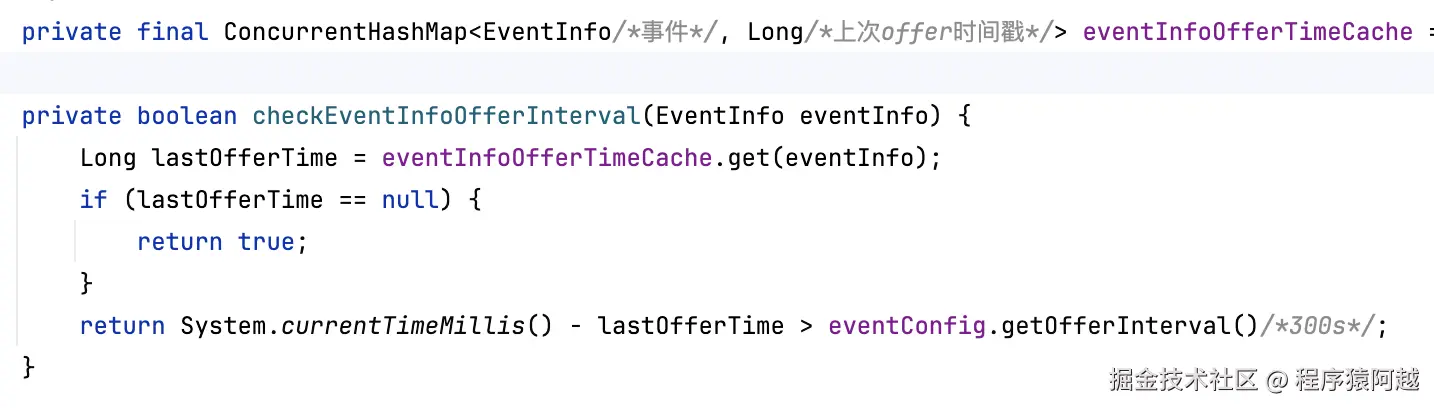

EventCollector#checkEventInfoOfferInterval：

每个EventInfo缓存了上次offer时间戳，在event.offerInterval=300000ms=300s内，同一个EventInfo短时间内无法投递两次，算是一种降噪。

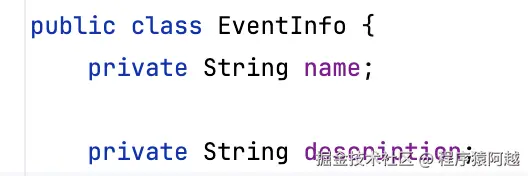

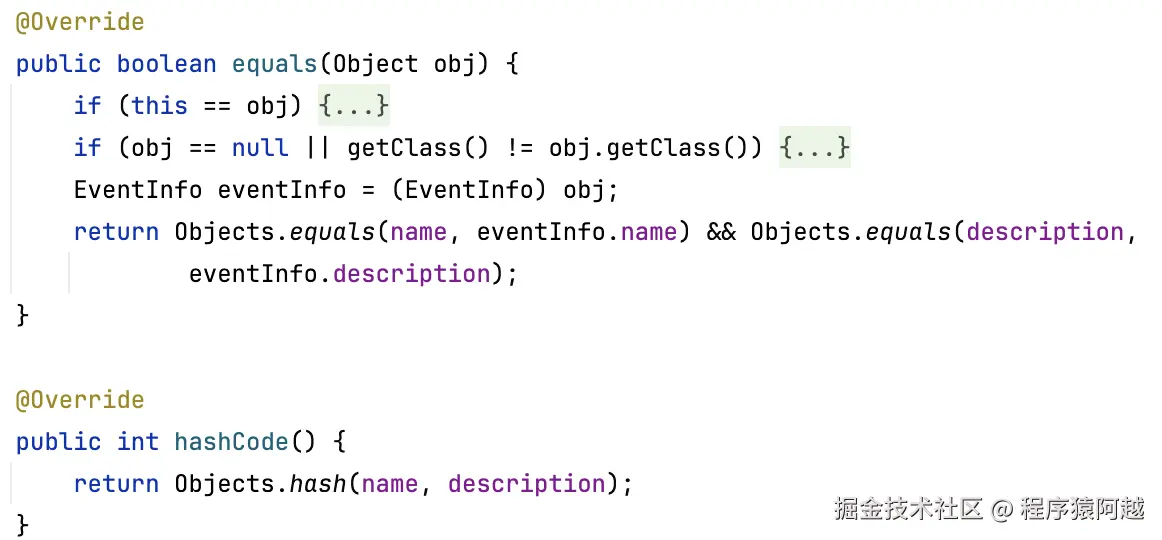

EventInfo通过name和description两个属性判断相同。

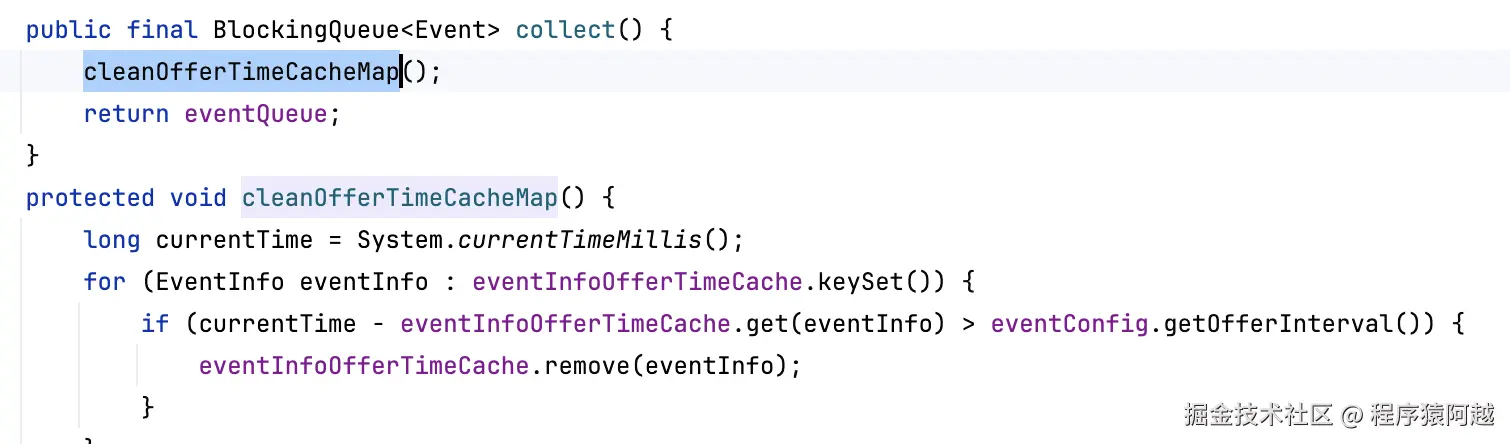

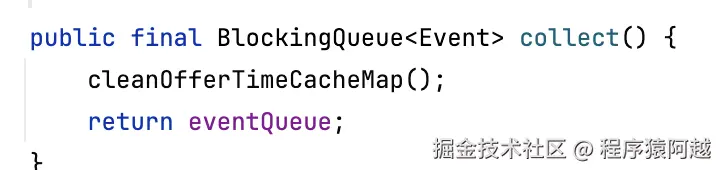

EventCollector#cleanOfferTimeCacheMap：

最后，EventCollector每30s被EventManager采集后，会清理缓存的eventInfoOfferTimeCache（event-发送时间）。

LogEventCollector

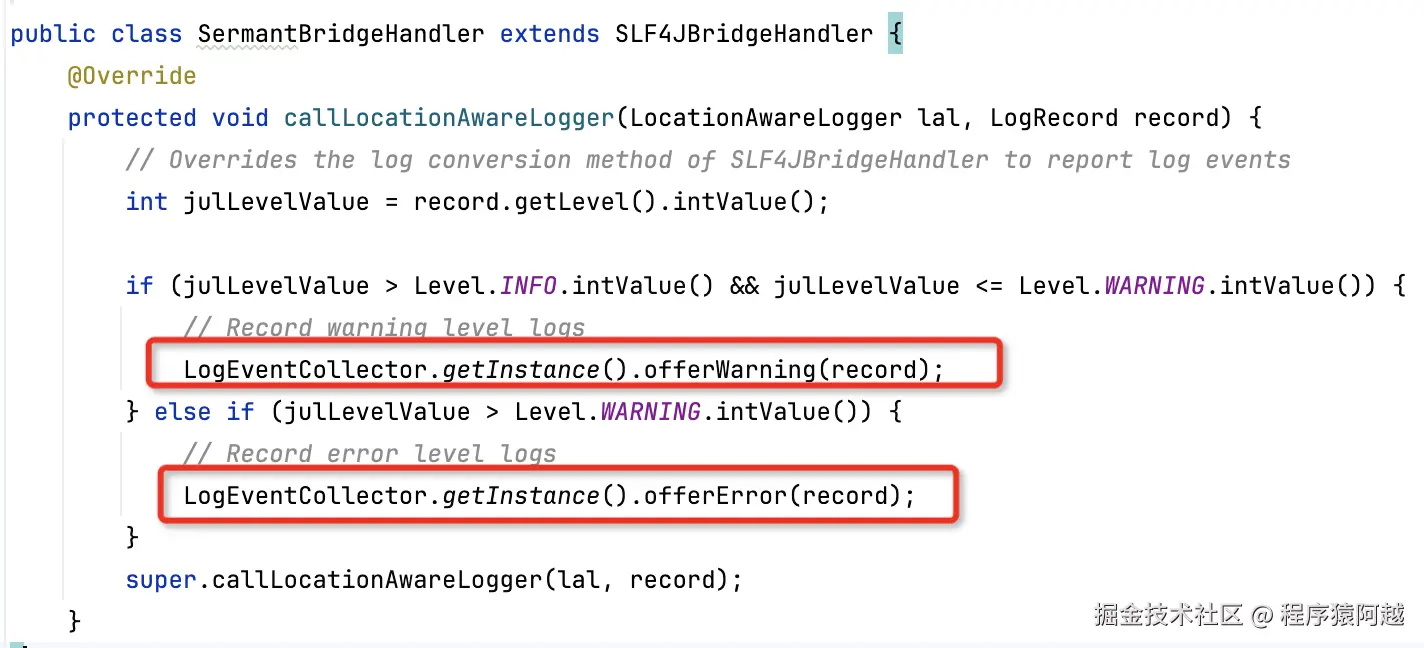

Sermant的core模块通过重写jul 到slf4j的SLF4JBridgeHandler桥接处理器接入了事件系统。

对于error和warn日志，调用LogEventCollector收集日志事件。

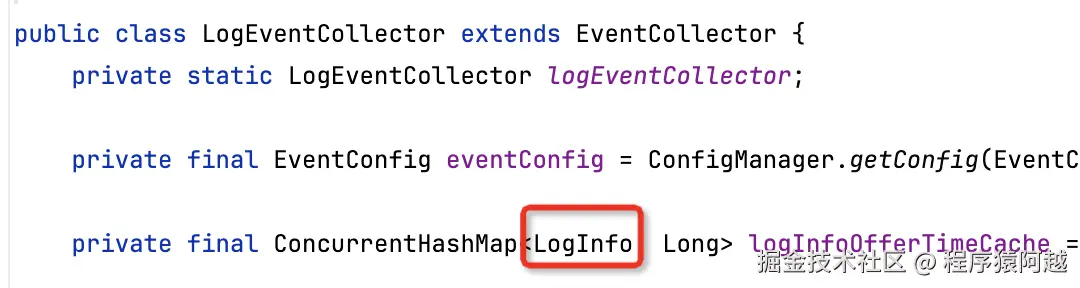

LogEventCollector继承了EventCollector，采集的事件信息是LogInfo。

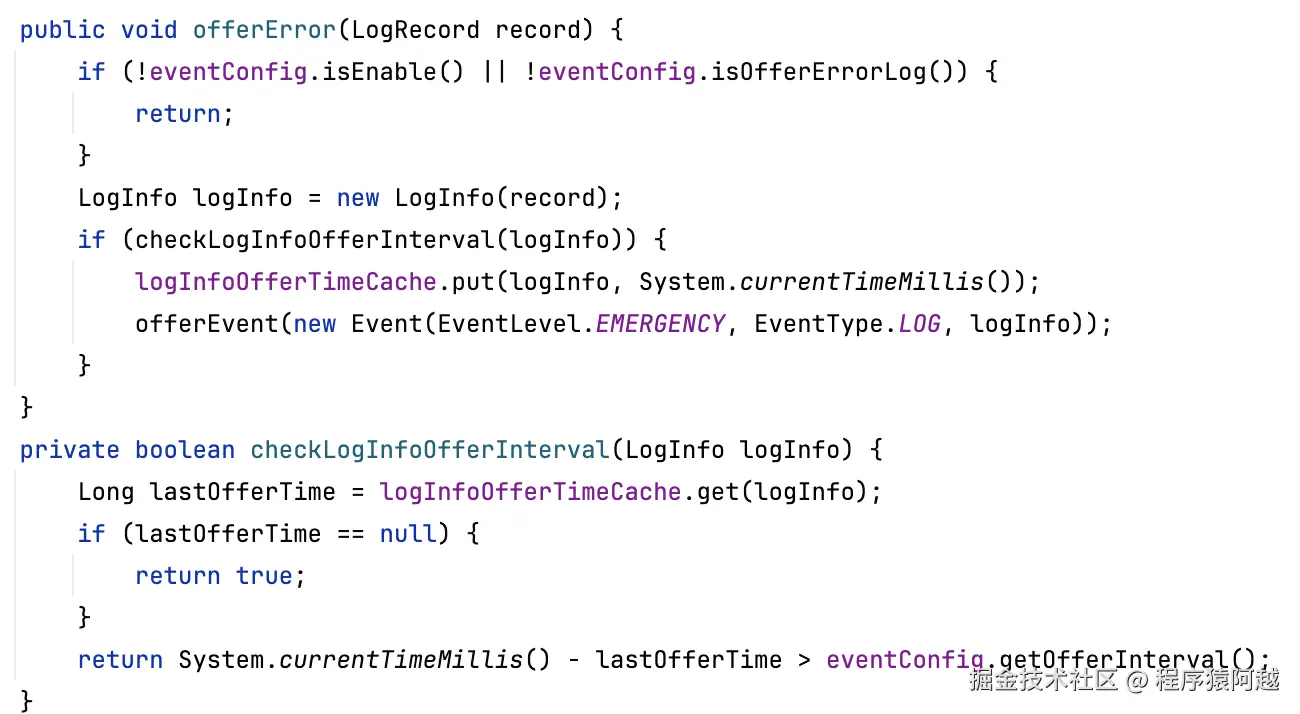

LogEventCollector#offerError：采集日志事件同样需要经过LogInfo去重降噪。

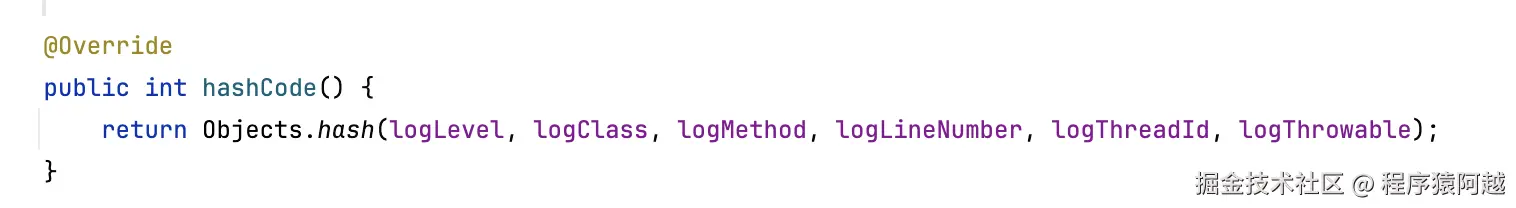

LogInfo#hashCode：LogInfo去重包括日志等级、class、方法、行号、线程id、异常类。

3、 Backend侧

Event持久化

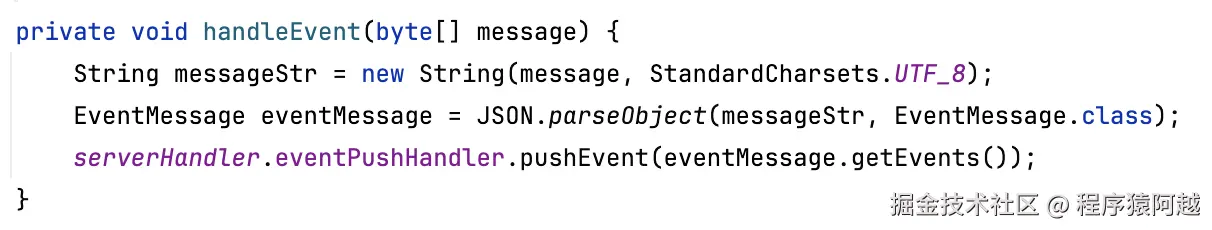

ServerHandler#handleEvent：Backend处理Agent发来的Event。

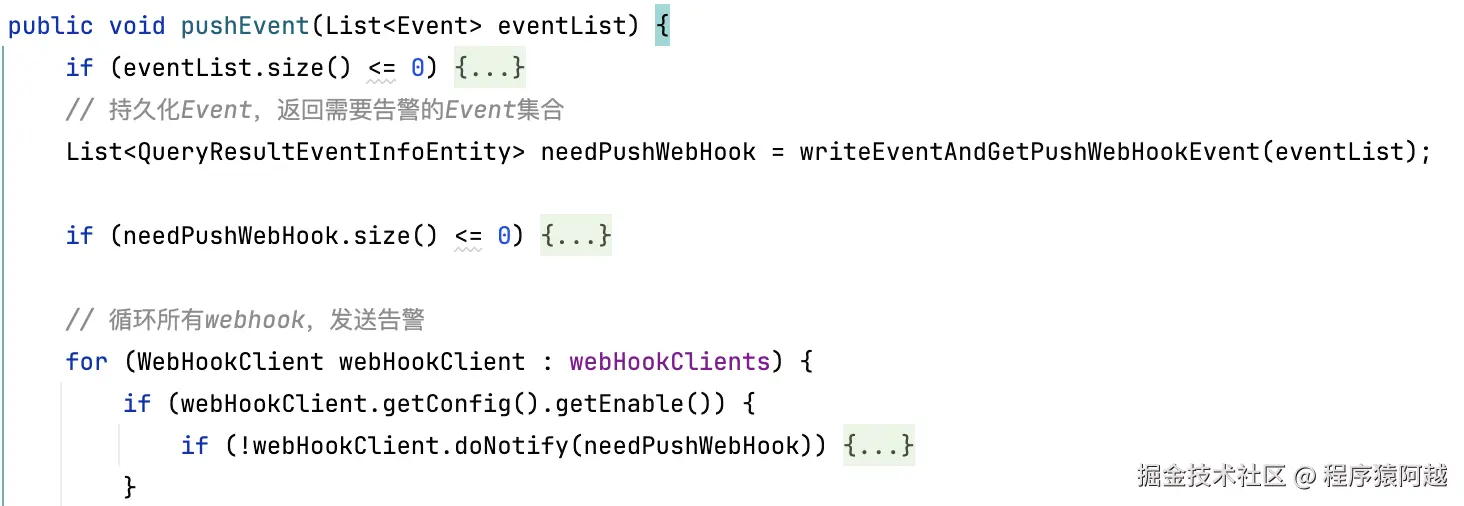

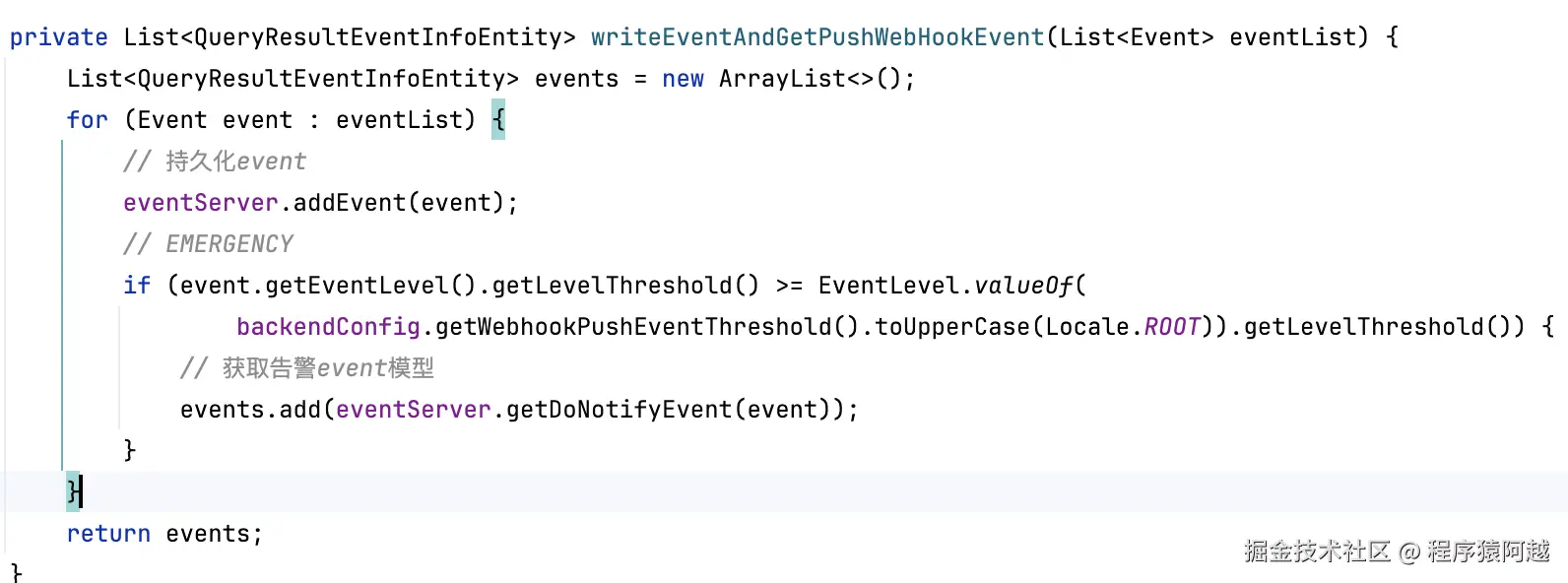

EventPushHandler#pushEvent：事件处理包含

  1. 循环持久化Event；

  2. 查询需要告警的Event（只是合并了Instance信息，忽略），调用webhook发送需要告警的Event（这部分功能不太好用，还有bug，忽略）；

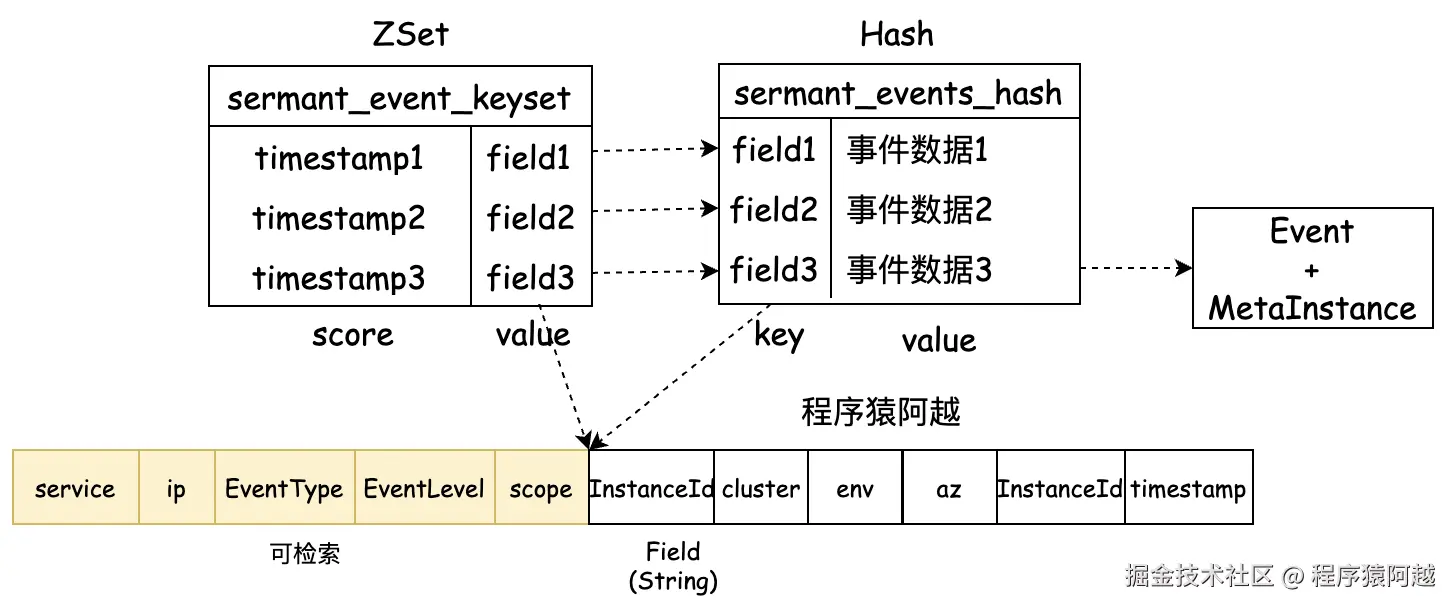

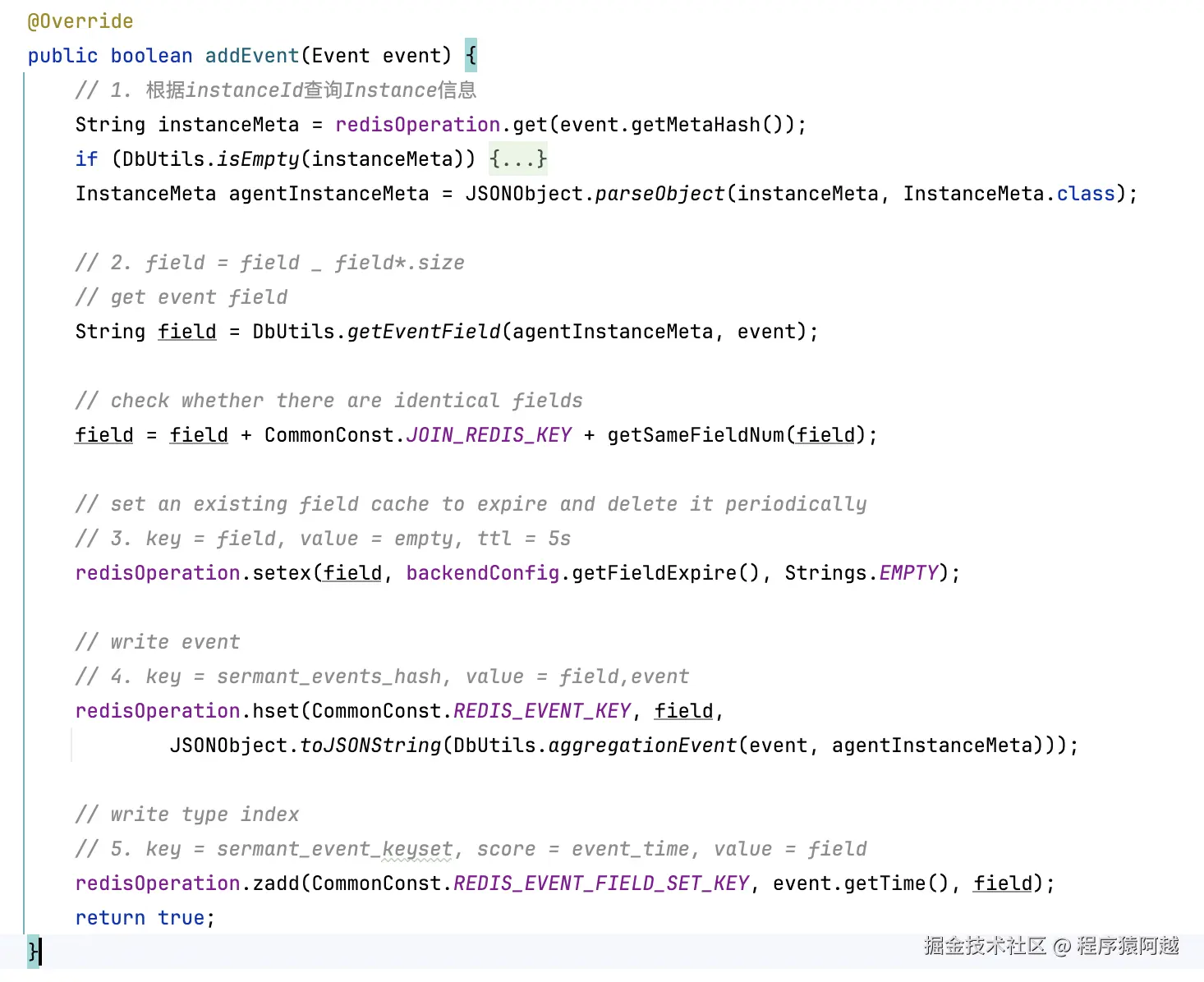

RedisClientImpl#addEvent：存储Event到Redis

  1. 根据instanceId（event.MetaHash）查询Instance信息，而Instance信息由心跳提供，所以事件强依赖心跳；

  2. 拼接事件field，事件field是事件唯一标识，由instance信息和Event信息拼接而成，包括service、ip、EventType-事件类型、EventLevel-等级、scope-区域等字段，最终field为 {service}_{ip}_{eventType}_{eventLevel}_{scope}_{instanceId}_{cluster}_{env}_{az}_{instanceId}_{timestamp} 。

  3. 存储事件，事件存储在名为sermant_events_hash的hash中，hash的key即为事件field，value为事件+实例信息；

  4. 存储时间-事件索引，通过zset数据结构存储，key=sermant_event_keyset，score=事件时间戳，value=事件field；

Event查询

从backend查询事件：

  1. 支持分页；

  2. 必选时间段；（这样才能走时间-事件索引）

  3. 可通过服务、ip、事件级别、事件类型条件查询；

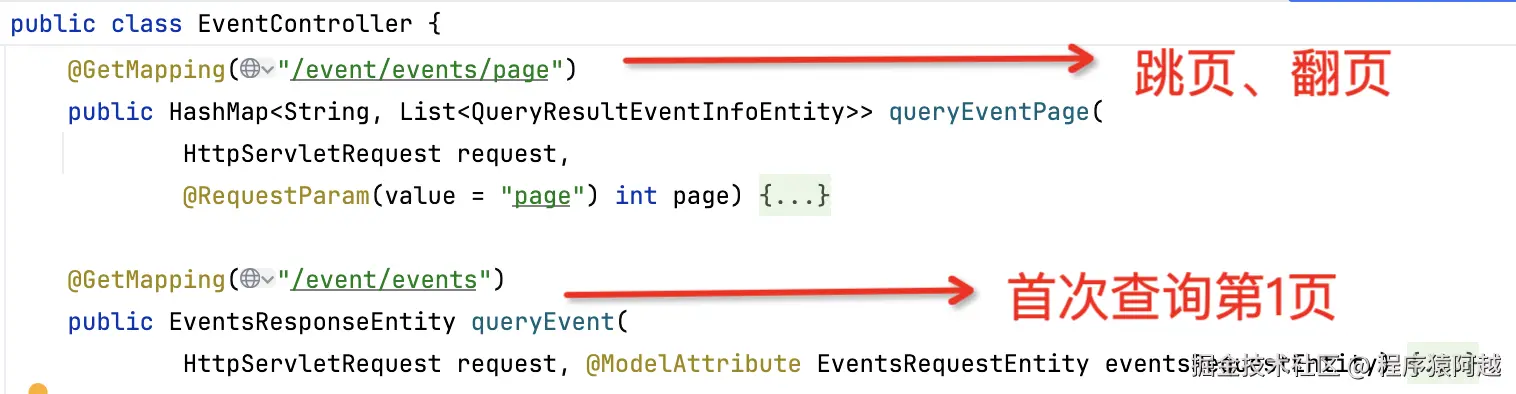

Backend将事件查询分成两部分：首次查询、跳页翻页。

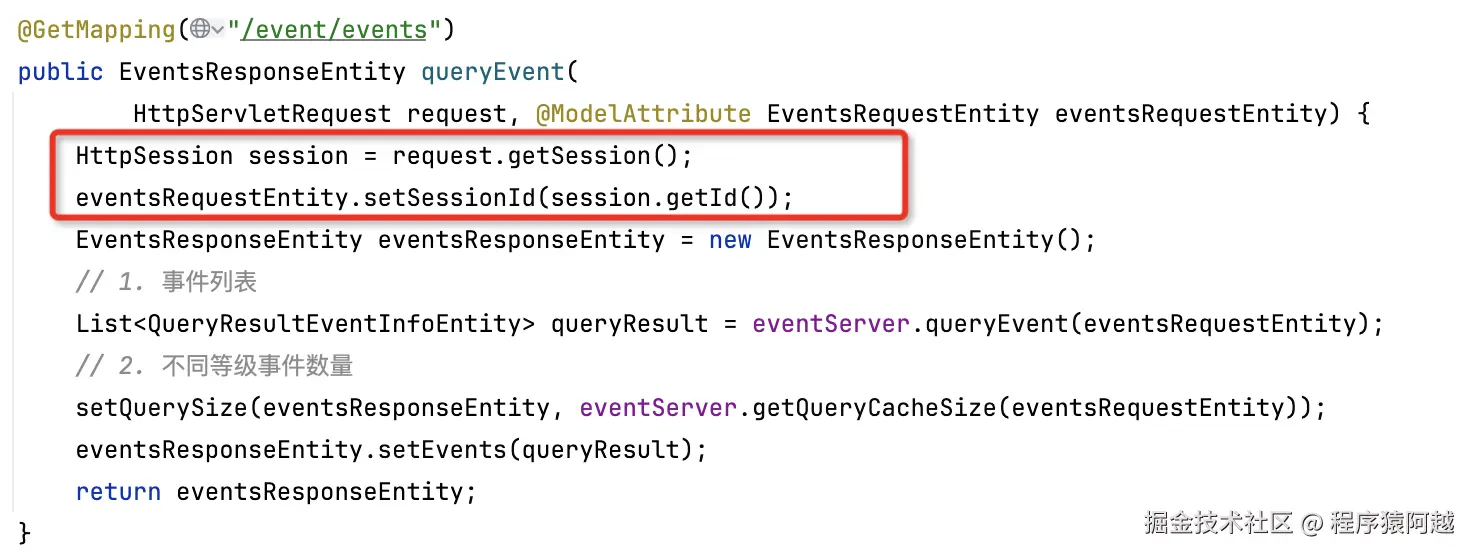

/sermant/event/events，首次查询包含两部分逻辑：

  1. 事件列表；

  2. 事件等级对应事件数量；

注意，Backend的事件查询都与当前http会话关联，可以理解为一个用户一份视图。

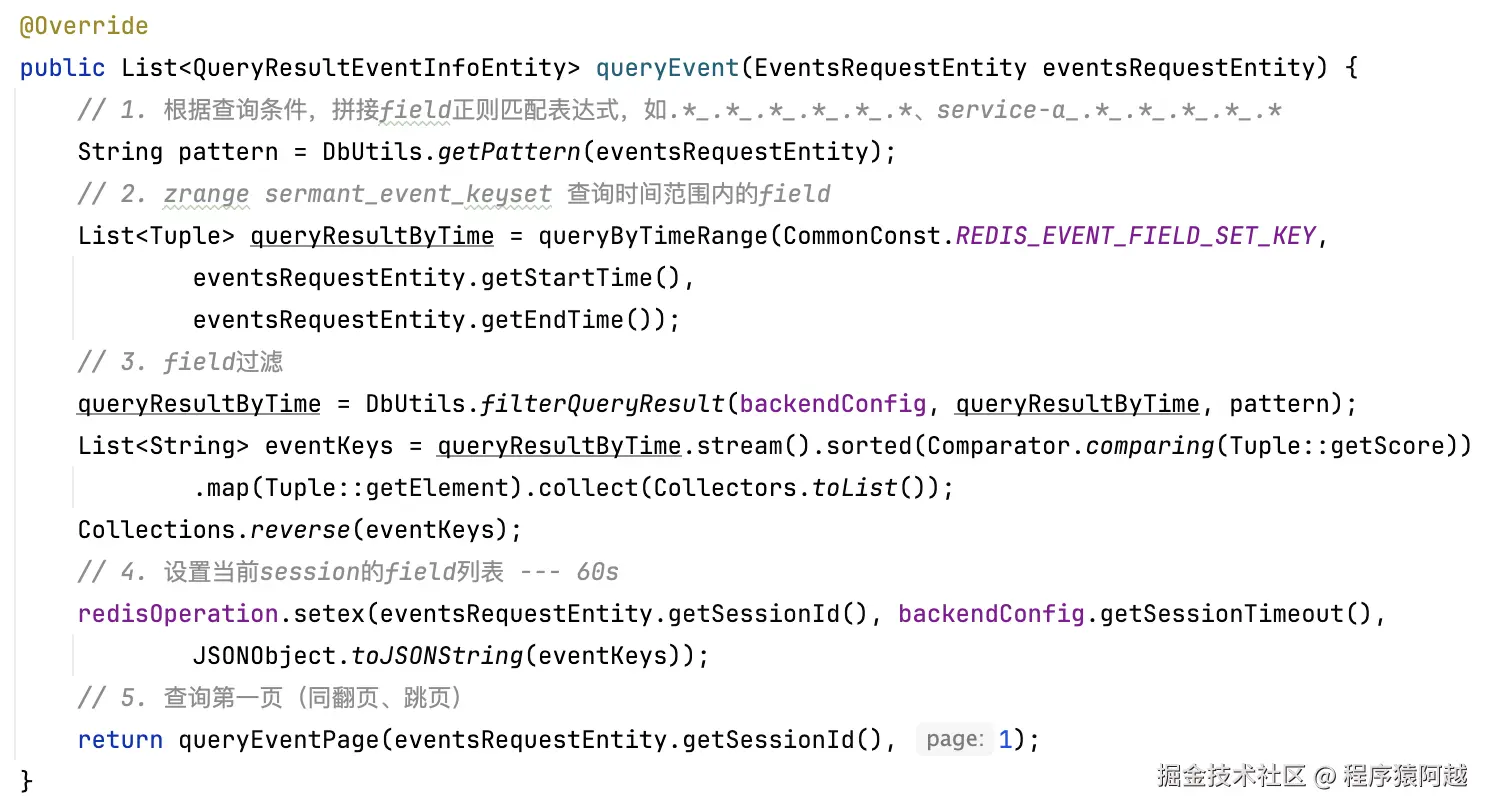

RedisClientImpl#queryEvent：

  1. 根据查询条件，拼接事件field正则匹配表达式，目前页面根据服务名查询，则pattern=服务名_.*_.*_.*_.*_.*；

  2. zrange查询时间范围内的所有事件Field；

  3. 使用pattern过滤这些事件Field；

  4. 缓存当前客户端会话本次查询条件下的所有Field，key=sessionId，value=过滤后的事件Field，缓存时长60s；

  5. 查询第一页事件；

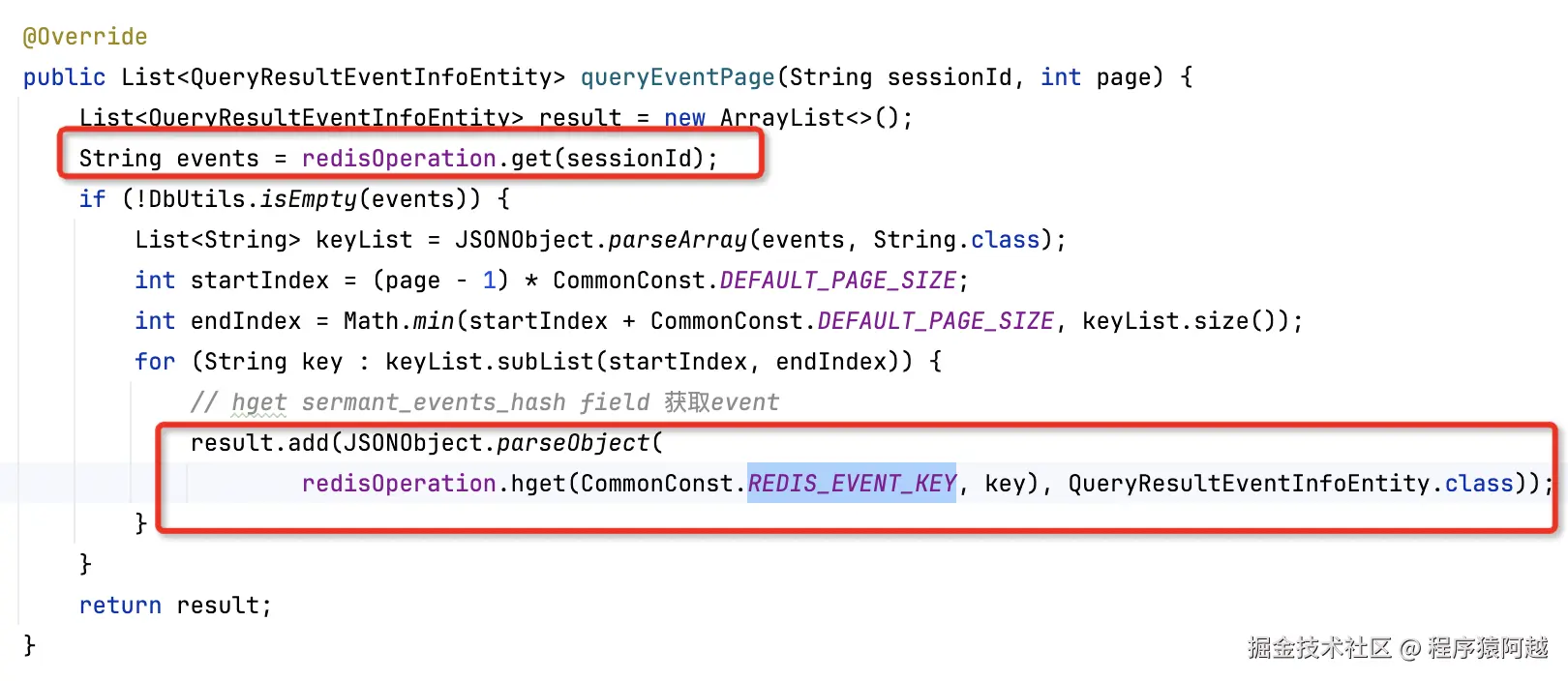

RedisClientImpl#queryEventPage：查询某页（跳页、翻页、首次查询）。

根据sessionId查询当前客户端本次查询条件下的所有事件Field，循环所有事件Field，查询sermant_events_hash得到事件。

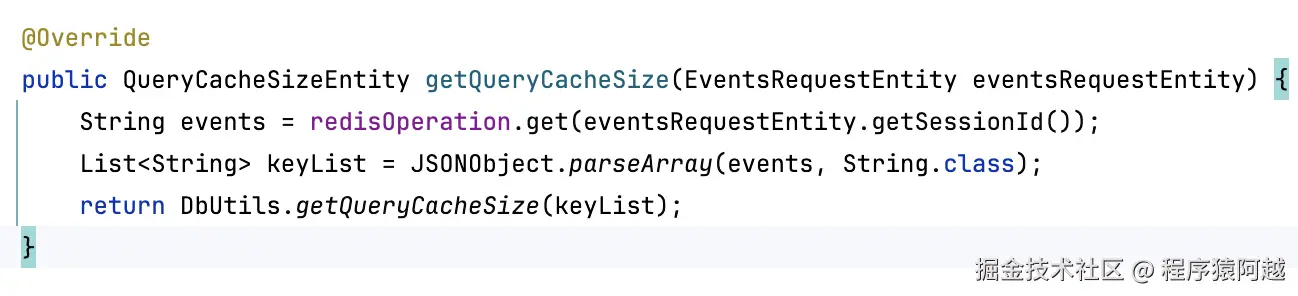

RedisClientImpl#getQueryCacheSize：查询事件等级对应事件数量。

同样根据session拿到当前会话所有事件Field。

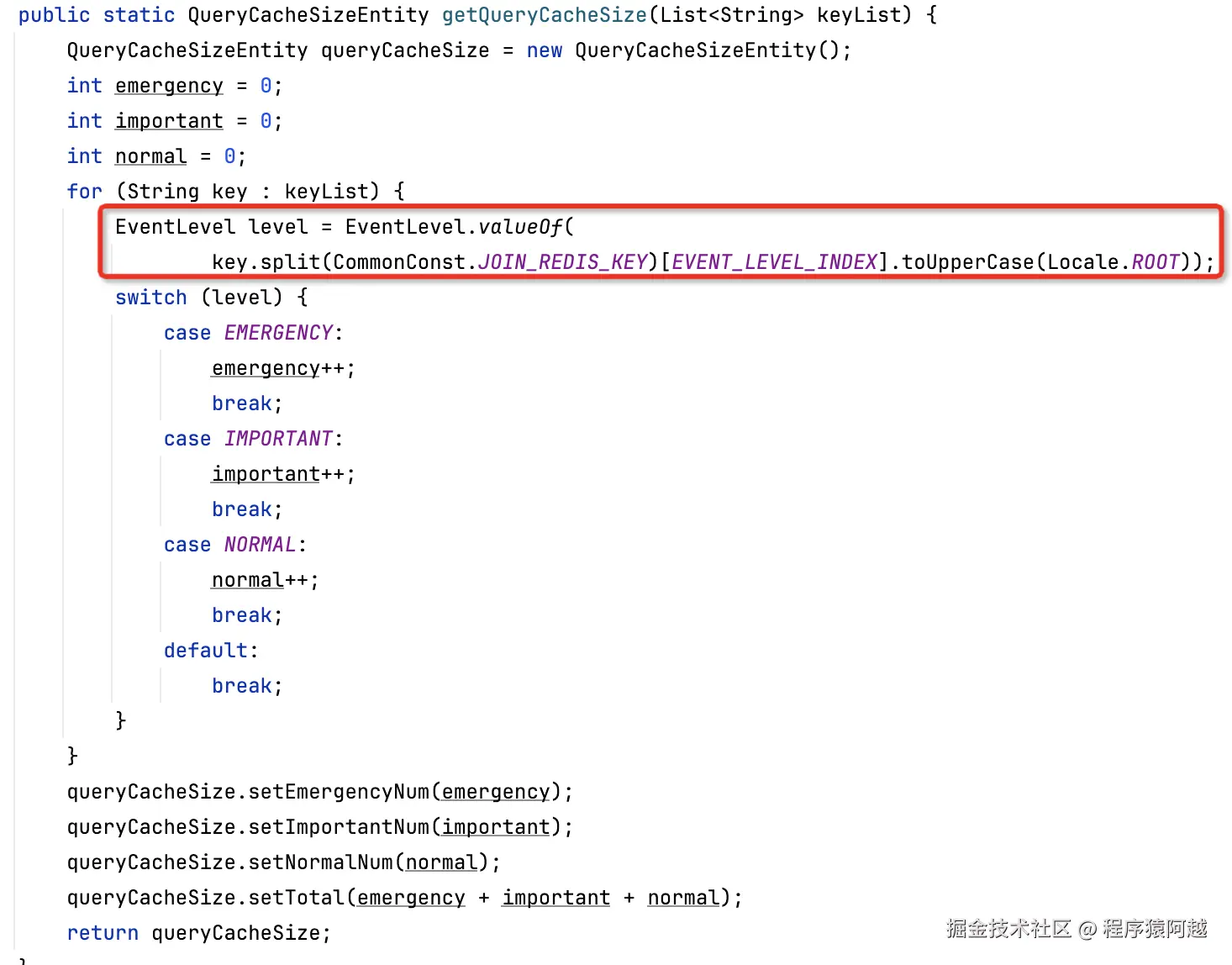

DbUtils#getQueryCacheSize：因为Field格式如{service}_{ip}_{eventType}_{eventLevel}_{scope}...，解析可得到EventLevel事件等级。

Event清理

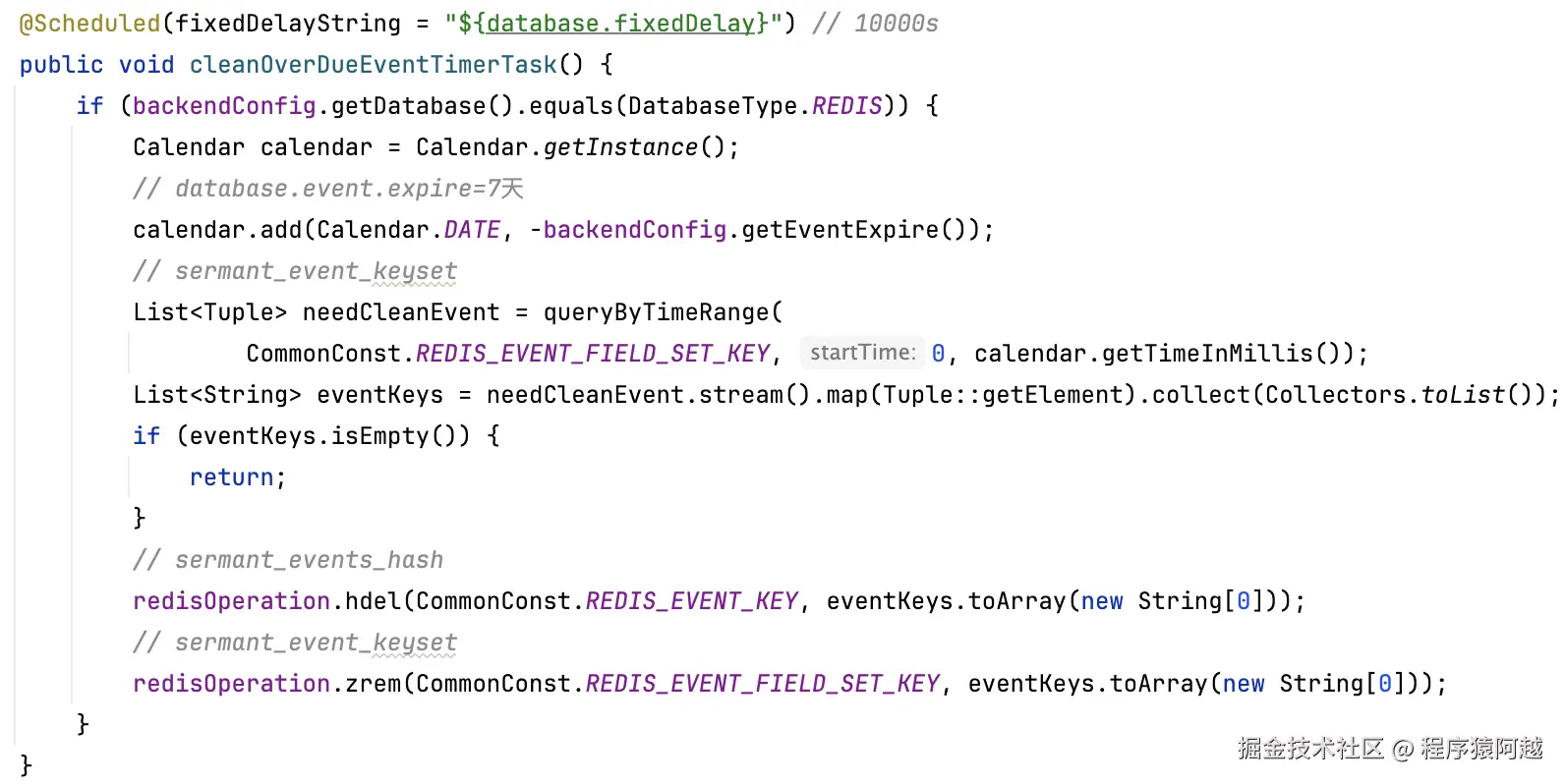

RedisClientImpl#cleanOverDueEventTimerTask：

每10000s执行一次Event清理任务。

通过zrange扫描sermant_event_keyset中7天（database.event.expire）前的事件Field，将事件从sermant_event_keyset和sermant_event_hash中移除。

总结

通讯

Agent侧

Agent的core模块定义了GatewayClient接口向Backend发送数据。

Agent的implement模块实现NettyGatewayClient，使用Netty与Backend通讯，被SPI加载后触发start方法，尝试与Backend建立长连接。

如果连接失败，由Netty线程延迟5s、10s...180s后尝试重连。

如果连接成功，创建Sender任务，每隔10s（gateway.sendInternalTime）发送缓存队列（100容量不可配置）中的业务数据。

序列化方面，业务数据采用JSON序列化并gzip压缩，整体采用protobuf序列化。

GatewayClient，提供两种api：

  1. 实时发送，立即发送数据到Netty io线程；

  2. 非实时发送，仅将数据发送到Sender的内存阻塞队列，如果队列满了将被丢弃；

由于Agent到Backend是单向oneway通讯，所以也无法确保数据投递成功。

Backend侧

Backend暴露6888端口，单向接收Agent上报数据。

默认netty boss线程组和worker线程组都是20（netty.thread.num）。

目前Backend仅接收Agent三类数据：心跳、事件、服务可见性插件数据。

心跳

事件上报强依赖心跳。

Agent侧

HeartbeatService由core模块定义的心跳接口。

HeartbeatServiceImpl由implement模块实现。

HeartbeatServiceImpl在SPI加载后start方法被调用，启动心跳任务，每30秒（heartbeat.interval）上报一次心跳。

心跳包含两类数据：

  1. 基本信息：如service、ip、instanceId；

  2. 插件信息：插件名，插件版本，插件扩展信息；

每个插件可以实现ExtInfoProvider接口，提供插件扩展信息，注册到HeartbeatServiceImpl。

Backend侧

Backend将完整心跳数据包放入内存，用于心跳超时检测和页面查询：

  1. 超过max.cache.time=600000ms=600s移除心跳，服务实例正式下线；

  2. 超过max.effective.time=60000ms=60s标记instance非健康；

此外，Backend将心跳中的instance基本信息封装为InstanceMeta（service、ip、instanceId）放入Redis持久化。

key=instanceId，value=json(InstanceMeta)，缓存时长目前是60000s，已提PR修复为60s。

事件

Agent侧

EventManager管理所有EventCollector，每个EventCollector有100容量的阻塞队列，用于存放Event。

发送事件到EventCollector会有两种情况：

  1. 如果EventCollector队列满了，会立即将当前collector缓存的event发送至backend；

  2. 否则，将Event缓存到队列中，由EventManager每隔30s（event.sendInterval）统一发送至backend；

Sermant的core模块通过重写jul 到slf4j的SLF4JBridgeHandler桥接处理器接入了事件系统。对于error和warn日志，支持通过LogEventCollector收集日志事件。

无论是日志还是其他事件，在事件发送给Collector时，collector会忽略300s（event.offerInterval）内相同内容（EventInfo的equals和hash）的事件，算是一种降噪。

Backend侧

Backend接收Agent事件数据后，使用Redis的Hash和ZSet存储事件和事件索引。

  1. 事件Field：事件的唯一标识，一个字符串，包含InstanceMeta和Event中的部分维度信息，格式为 {service}_{ip}_{eventType}_{eventLevel}_{scope}_{instanceId}_{cluster}_{env}_{az}_{instanceId}_{timestamp} 。

  2. 事件Hash：sermant_events_hash，存储事件Field-事件数据（含InstanceMeta）；

  3. 事件ZSet：sermant_event_keyset，存储事件发生时间-事件Field；

事件数据默认只会存储7天（database.event.expire），过期将被删除：

  1. 定时扫描sermant_event_keyset 7天前的EventField；

  2. 批量删除sermant_event_keyset和sermant_events_hash中的相关数据；

Backend UI支持根据时间范围分页查询事件信息。

每个HttpSession对应一个查询视图，缓存时长为60s（session.expire）。

用户首次查询：

  1. 根据查询条件，生成Field正则匹配表达式，如服务名_.*_.*_.*_.*_.*；

  2. zrange查询sermant_event_keyset时间范围内的Field集合；

  3. 正则匹配过滤Field集合；

  4. 将sessionId和事件Field集合关系存储到redis，key=sessionId，value=过滤后的事件Field，缓存时长60s（session.expire）；

  5. 执行第一页查询；

翻页/跳页/第一页查询：

  1. 根据sessionId查询当前用户EventField视图；

  2. 循环所有Field，查询sermant_events_hash得到事件数据；

事件等级统计查询：

  1. 根据sessionId查询当前用户EventField视图；

  2. 循环所有Field，由于Field中包含事件等级，内存求和即可；

avatar
文章
阅读
粉丝
