忽然有一天，我想要做一件事：去代码中去验证那些曾经被“灌输”的理论。
-- 服装学院的IT男
建议阅读顺序：
ShellTransitions-2-requestStartTransition处理
1. 2次 WMCore -> WMShell 简介
ITransitionPlayer 的实现在 SystemUI 下的 Transitions 下的内部类 TransitionPlayerImpl 。
# com.android.wm.shell.transition.Transitions
private final TransitionPlayerImpl mPlayerImpl;
// Player 服务端
@BinderThread
private class TransitionPlayerImpl extends ITransitionPlayer.Stub {
@Override
public void onTransitionReady(IBinder iBinder, TransitionInfo transitionInfo,
SurfaceControl.Transaction t, SurfaceControl.Transaction finishT)
throws RemoteException {
// WMCore -> WMShell onTransitionReady
mMainExecutor.execute(() -> Transitions.this.onTransitionReady(
iBinder, transitionInfo, t, finishT));
}
@Override
public void requestStartTransition(IBinder iBinder,
TransitionRequestInfo request) throws RemoteException {
// WMCore -> WMShell requestStartTransition
// 切线程，调用到外部类 Transitions 的方法
mMainExecutor.execute(() -> Transitions.this.requestStartTransition(iBinder, request));
}
}
SystemUI 会创建 TransitionPlayerImpl 对象，并通过 WindowOrganizer::registerTransitionPlayer 传递给 system_server 端，之前在 TransitionController 看到的 mTransitionPlayer 就是这里传过去的对象，用于进程通信。
这边看到 TransitionPlayerImpl 只提供了2个方法，并且内部实现也只是简单的切换线程执行了外部类 Transitions 的方法。
这2个方法也是整个流程中 WMCore 调用 WMShell 的方法。
-
- TransitionPlayerImpl::requestStartTransition 的第一次 WMCore -> WMShell 通信，目的是为了让 SystemUI 端做三件事
- 1.1 在 SystemUI 端创建一个和 Transition 对应的 ActiveTransition （通过 transitionToken 联系）
- 1.2 为这个 ActiveTransition 匹配一个真正播放动画的处理类（也可能匹配不到）
- 1.3 与 system_server 端通信，触发下一个流程 -- startTransition
-
- TransitionPlayerImpl::onTransitionReady 这是第二次 WMCore -> WMShell 通信,目的是要开始在 SystemUI 触发动画播放了。
当前先分析第一次 WMCore -> WMShell ，也就是 TransitionPlayerImpl::requestStartTransition 的逻辑。
2. requestStartTransition 阶段（第一次 WMCore -> WMShell）
# com.android.wm.shell.transition.Transitions
// 应该是处理具体动画的集合，里面放了很多子类的对象
private final ArrayList<TransitionHandler> mHandlers = new ArrayList<>();
// 稍后要执行动画的Transition
private final ArrayList<ActiveTransition> mPendingTransitions = new ArrayList<>();
void requestStartTransition(@NonNull IBinder transitionToken,
@Nullable TransitionRequestInfo request) {
// 日志
ProtoLog.v(ShellProtoLogGroup.WM_SHELL_TRANSITIONS, "Transition requested: %s %s",
transitionToken, request);
......
// 1. 创建对应的 ActiveTransition
final ActiveTransition active = new ActiveTransition();
WindowContainerTransaction wct = null;
// 2. 从 mHandlers 集合中找到能播放动画的对象
if (request.getType() == TRANSIT_SLEEP) {
mSleepHandler.handleRequest(transitionToken, request);
active.mHandler = mSleepHandler;
} else {
for (int i = mHandlers.size() - 1; i >= 0; --i) {
// 通过 TransitionHandler::handleRequest 确定
wct = mHandlers.get(i).handleRequest(transitionToken, request);
if (wct != null) {
// 如果这个 TransitionHandler 能处理这个请求？ 就设置给 ActiveTransition
active.mHandler = mHandlers.get(i);
break;
}
}
......
}
// 3. WMCShell -> WMCore 开始事务
mOrganizer.startTransition(transitionToken, wct != null && wct.isEmpty() ? null : wct);
// 通过token 与 WMCore 的 Transitions联系
active.mToken = transitionToken;
// 放入集合
mPendingTransitions.add(0, active);
}
第一次 WMCShell -> WMCore 的逻辑不复杂，都在这了，先看一下这个方法打印的日志
打印日志: WindowManagerShell: Transition requested: android.os.BinderProxy@8a54fca TransitionRequestInfo { type = OPEN, triggerTask = TaskInfo{userId=0 taskId=17 displayId=0 isRunning=true baseIntent=Intent ......}, remoteTransition = null, displayChange = null }
这段日志的输出还是很长的，将 TaskInfo 部分做了省略，目前是以桌面冷启动场景分析的，可以看到 type 是 OPEN。
这里将方法分为3个点，和第一小节的描述对应上再详细解释下。
-
- 首先就创建了一个 ActiveTransition 对象 active ，并且在方法底下看到将 system_server 端 Transition 的 token 设置给了 ActiveTransition ，那这2个对象就有映射关系了。而且在代码中看到如果匹配上了播放动画的对象，则会赋值给 active 的 mHandler 对象，也就是说这个 mHandler 是一个过渡事务播放动画的对象
-
- 这一块逻辑的目的是为了给 ActiveTransition 匹配到一个播放动画的对象，当前 type = OPEN ，所以会通过 TransitionHandler::handleRequest 确定当前事务类型能用哪个 TransitionHandler 子类能播放这个事务的动画。看代码的实现也是有可能匹配不到的，也就是说当前这个方法执行完，可能这个 ActiveTransition 可能还是没有播放动画对象的（active.mHandler = null）
-
- 这一阶段 SystemUI 的处理就完成了，继续主流程走回 system_server 端
SystemUI 端的 requestStartTransition 阶段处理就完成了，逻辑相对简单。比较有 是 mHandlers 集合下存放的 TransitionHandler 对象到底是什么，简单理解它就是一个接口，定义了实现过渡事务的几个操作，当前场景主要关心的是过渡动画的播放，具体场景会匹配具体的子类来处理过渡动画的具体行为。
下面对这个类的简单介绍一下。
3. TransitionHandler 介绍
# com.android.wm.shell.transition.Transitions
/**
* Interface for something which can handle a subset of transitions.
*/
public interface TransitionHandler {
// 播放过渡动画，能成功播放返回 true
boolean startAnimation(@NonNull IBinder transition, @NonNull TransitionInfo info,
@NonNull SurfaceControl.Transaction startTransaction,
@NonNull SurfaceControl.Transaction finishTransaction,
@NonNull TransitionFinishCallback finishCallback);
// 合并其他动画到当前
default void mergeAnimation(@NonNull IBinder transition, @NonNull TransitionInfo info,
@NonNull SurfaceControl.Transaction t, @NonNull IBinder mergeTarget,
@NonNull TransitionFinishCallback finishCallback) { }
// 处理事务请求，如果能处理则返回一个 WindowContainerTransaction
WindowContainerTransaction handleRequest(@NonNull IBinder transition,
@NonNull TransitionRequestInfo request);
// 事务消耗回调（）
default void onTransitionConsumed(@NonNull IBinder transition, boolean aborted,
@Nullable SurfaceControl.Transaction finishTransaction) { }
// 动画缩放设置，比如播放时长延长
default void setAnimScaleSetting(float scale) {}
}
当前主要关注 handleRequest 和 startAnimation 方法即可。 startAnimation 方法就是具体播放动画的处理里，后续流程会详细分析。 handleRequest 方法在 Transitions::requestStartTransition 中已经看到了。 如果这个事务能够被当前 TransitionHandler 的实现处理，则其 handleRequest 方法会返回一个 WindowContainerTransaction ，如果不能则返回 null 。 当前分析的冷启动场景，mHandlers 里的元素都返回 null ，也就是说 ActiveTransition 下的 mHandler 变量还是 null 。

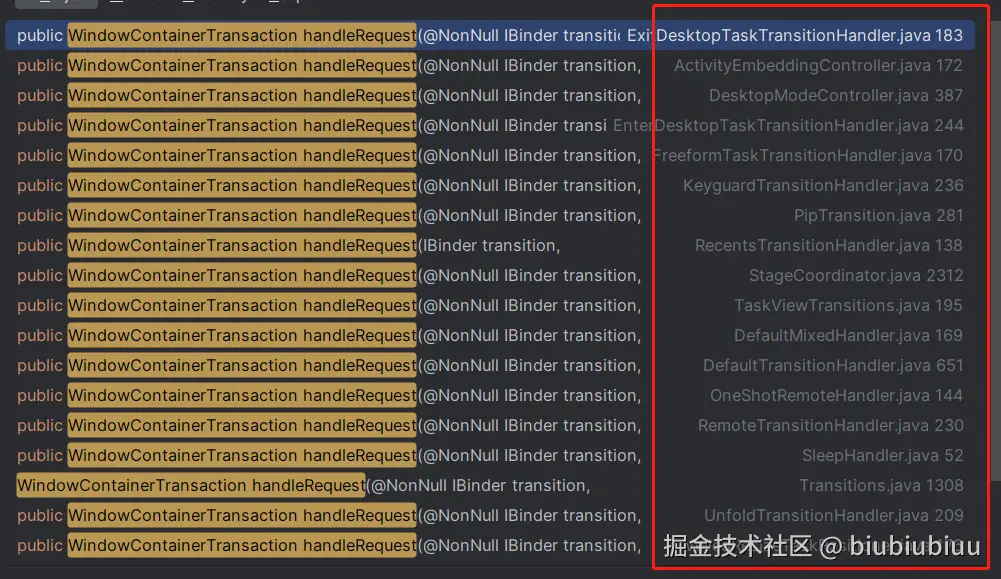

我手上源码 TransitionHandler 的实现类有下面几个，当然还有没列出来的,看类名也能大概猜到是处理什么场景的过渡事务。
后续的逻辑回到了 system_server 端执行 startTransition 阶段。
4. startTransition WMShell -> WMCore
WindowOrganizerController::startTransition
Transition::start
Transition::applyReady
BLASTSyncEngine::setReady
SyncGroup::setReady
WindowOrganizerController::applyTransaction -- 也可能是 onStartingWindowDrawn -- > executeAppTransition 流程
WindowOrganizerController::applyTransaction
Transition::applyDisplayChangeIfNeeded
Transition::setReady
ReadyTracker::setReadyFrom -- 设置准备好
Transition::applyReady
BLASTSyncEngine::setReady
SyncGroup::setReady
当前场景在 Transitions::requestStartTransition 方法由于没有对应的 TransitionHandler 匹配，所以传递的 wct 是 null 。
# WindowOrganizerController
@Override
public void startTransition(@NonNull IBinder transitionToken,
@Nullable WindowContainerTransaction t) {
startTransition(-1 /* unused type */, transitionToken, t);
}
private IBinder startTransition(@WindowManager.TransitionType int type,
@Nullable IBinder transitionToken, @Nullable WindowContainerTransaction t) {
......
// 根据 token 获取到 WMCore 对应的 Transition
Transition transition = Transition.fromBinder(transitionToken);
......
// 获取 wct ，参数为 null 就新建一个
final WindowContainerTransaction wct =
t != null ? t : new WindowContainerTransaction();
// * 1
transition.start();
transition.mLogger.mStartWCT = wct;
// * 2
applyTransaction(wct, -1 /*syncId*/, transition, caller);
......
}
注意传递的 syncId 是 -1 ，wct 现在也是有值的，如果参数为 null 就新建。
这里有2个逻辑：
-
- Transition::start 开始过渡事务
-
- WindowOrganizerController::applyTransaction 不过由于当前场景这里的 wct 是新建的没啥内容，所以这里的调用可以忽略
分析 Transition::start 逻辑，看方法名是要开始这个事务，那对应到同步引擎其实就是执行 SyncGroup::setReady 方法，设置这个同步组准备就绪
4.1 Transition::start
先看这条线
# Transition
private final SurfaceControl.Transaction mTmpTransaction = new SurfaceControl.Transaction();
void start() {
......//异常状态处理
// 设置状态
mState = STATE_STARTED;
// 日志
ProtoLog.v(ProtoLogGroup.WM_DEBUG_WINDOW_TRANSITIONS, "Starting Transition %d",
mSyncId);
applyReady();
......
SurfaceControl.mergeToGlobalTransaction(mTmpTransaction);
}
这里有2个点：
-
- 把 Transition 的状态设置为 STATE_STARTED
-
- 执行 applyReady 方法，目的是把同步组设置为就绪状态，但是内部逻辑也可能设置失败
打印日志: WindowManager: Starting Transition 6
# Transition
private void applyReady() {
// 1. 判断状态是否满足设置条件
if (mState < STATE_STARTED) return;
// 判断参与容器是否都准备好了
// allReady query
final boolean ready = mReadyTracker.allReady();
// 日志
ProtoLog.v(ProtoLogGroup.WM_DEBUG_WINDOW_TRANSITIONS,
"Set transition ready=%b %d", ready, mSyncId);
// 2. 设置同步组是否准备好了
boolean changed = mSyncEngine.setReady(mSyncId, ready);
......
}
-
- 从当前分析的调用链，状态肯定是 STATE_STARTED ,不过既然加了这个代码，说明肯定还有其他地方调用
-
- 这个方法在分析同步引擎的时候提过，既然这里调用了2个参数的方法，那说明 “ready” 可能就是 false
打印日志: WindowManager: Set transition ready=false 6
通过日志，也确实看到这一次的执行 “ready=false” 那么同步组就不能背设置为就绪状态，根据同步引擎的设计，只有当同步处于“ready=true”才能在每一次刷新的时候去检查是否同步完成。
而这里的 ready 值受 ReadyTracker::allReady 影响，先来看看这个方法的返回值受什么影响
4.2 了解 ReadyTracker
4.2.1 ReadyTracker介绍
首先看一下 ReadyTracker 类的定义，代码如下：
# Transition
/**
* The transition sync mechanism has 2 parts:
* 1. Whether all WM operations for a particular transition are "ready" (eg. did the app
* launch or stop or get a new configuration?).
* 2. Whether all the windows involved have finished drawing their final-state content.
*
* A transition animation can play once both parts are complete. This ready-tracker keeps track
* of part (1). Currently, WM code assumes that "readiness" (part 1) is grouped. This means that
* even if the WM operations in one group are ready, the whole transition itself may not be
* ready if there are WM operations still pending in another group. This class helps keep track
* of readiness across the multiple groups. Currently, we assume that each display is a group
* since that is how it has been until now.
*/
// 静态内部类
private static class ReadyTracker {
// 跟踪的容器（DisplayContent级别）的准备状态
private final ArrayMap<WindowContainer, Boolean> mReadyGroups = new ArrayMap<>();
private boolean mUsed = false;
private boolean mReadyOverride = false;
private int mDeferReadyDepth = 0;
void addGroup(WindowContainer wc) {
if (mReadyGroups.containsKey(wc)) {
Slog.e(TAG, "Trying to add a ready-group twice: " + wc);
return;
}
// 添加进跟踪组，默认是 false
mReadyGroups.put(wc, false);
}
void setReadyFrom(WindowContainer wc, boolean ready) {
mUsed = true;
WindowContainer current = wc;
while (current != null) {
// 只有 DisplayContent 类型才能被添加进集合
if (isReadyGroup(current)) {
// 设置 value
mReadyGroups.put(current, ready);
// 打印相关信息
ProtoLog.v(ProtoLogGroup.WM_DEBUG_WINDOW_TRANSITIONS, " Setting Ready-group to"
+ " %b. group=%s from %s", ready, current, wc);
break;
}
current = current.getParent();
}
}
// 设置全部准备完毕（目前不知道调用场景，可暂时忽略）
void setAllReady() {
ProtoLog.v(ProtoLogGroup.WM_DEBUG_WINDOW_TRANSITIONS, " Setting allReady override");
mUsed = true;
mReadyOverride = true;
}
boolean allReady() {
ProtoLog.v(ProtoLogGroup.WM_DEBUG_WINDOW_TRANSITIONS, " allReady query: used=%b "
+ "override=%b defer=%d states=[%s]", mUsed, mReadyOverride, mDeferReadyDepth,
groupsToString());
if (!mUsed) return false;
if (mDeferReadyDepth > 0) return false;
if (mReadyOverride) return true;
for (int i = mReadyGroups.size() - 1; i >= 0; --i) {
final WindowContainer wc = mReadyGroups.keyAt(i);
if (!wc.isAttached() || !wc.isVisibleRequested()) continue;
// mReadyGroups 对应的 value 为 false 就返回 false
if (!mReadyGroups.valueAt(i)) return false;
}
return true;
}
// 只有 DisplayContent 类型才能被 ReadyTracker 跟踪
private static boolean isReadyGroup(WindowContainer wc) {
return wc instanceof DisplayContent;
}
}

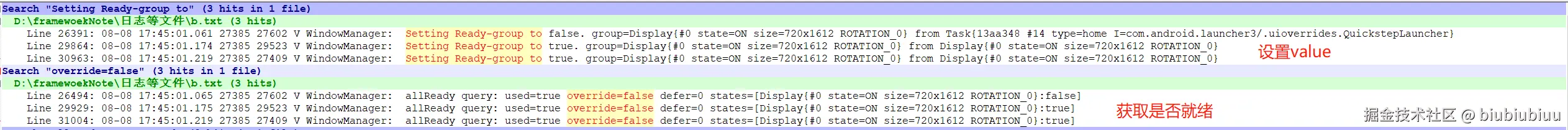

处理第一次 ReadyTracker::addGroup 被跟踪对象外，另外的方法会输出如下日志：
注释都在代码上了，另外再提几点：
-
- ReadyTracker 是 Transition 内部类，可以理解为是 Transition 工作流程的一个帮助类
-
- 过渡动画播放有2个前提，也是 ReadyTracker 定义上的 google 注释：
- 2.1 确定所有与特定过渡相关的窗口管理（WM）操作是否已经准备就绪，目前是以一个屏幕作为一组
- 2.2 所有参与设计的窗口都需要绘制完完成
第二点好理解，第一点有点抽象，但是也是 ReadyTracker 这个类的功能，就是跟着是否满足第一个条件，第一个条件满足了 ReadyTracker::allReady 才返回 true ，才能将同步组设置为准备就绪，才会有 2.2 后续的逻辑。
- 3. mReadyGroups 下的元素只能是 DisplayContent ，那以一个屏幕的手机为例，这个集合最少就只有1个元素
-
- 如果执行了 ReadyTracker::setAllReady 就表示全部准备就绪（没有设置延迟的话），不过目前没发现这个方法的调用场景，暂时忽略
-
- 根据日志，正常走到 ReadyTracker::setAllReady 能不能返回 true 和 mReadyGroups 这个 map 对应的 value 有关，而赋值的地方处理刚添加，其他时候就只能通过 ReadyTracker::setReadyFrom 赋值，这个方法还有会打印是哪个容器触发的设置值
-

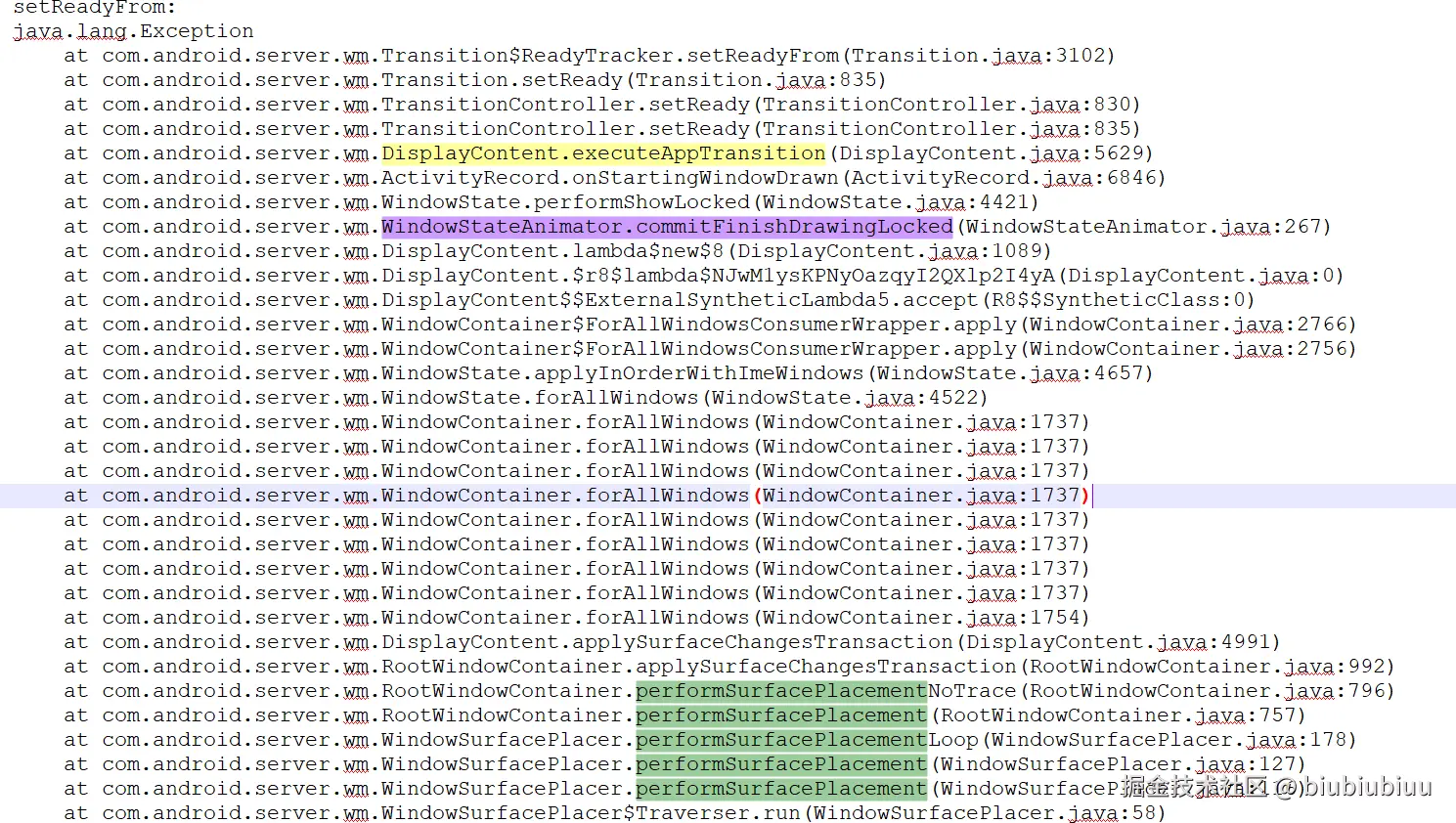

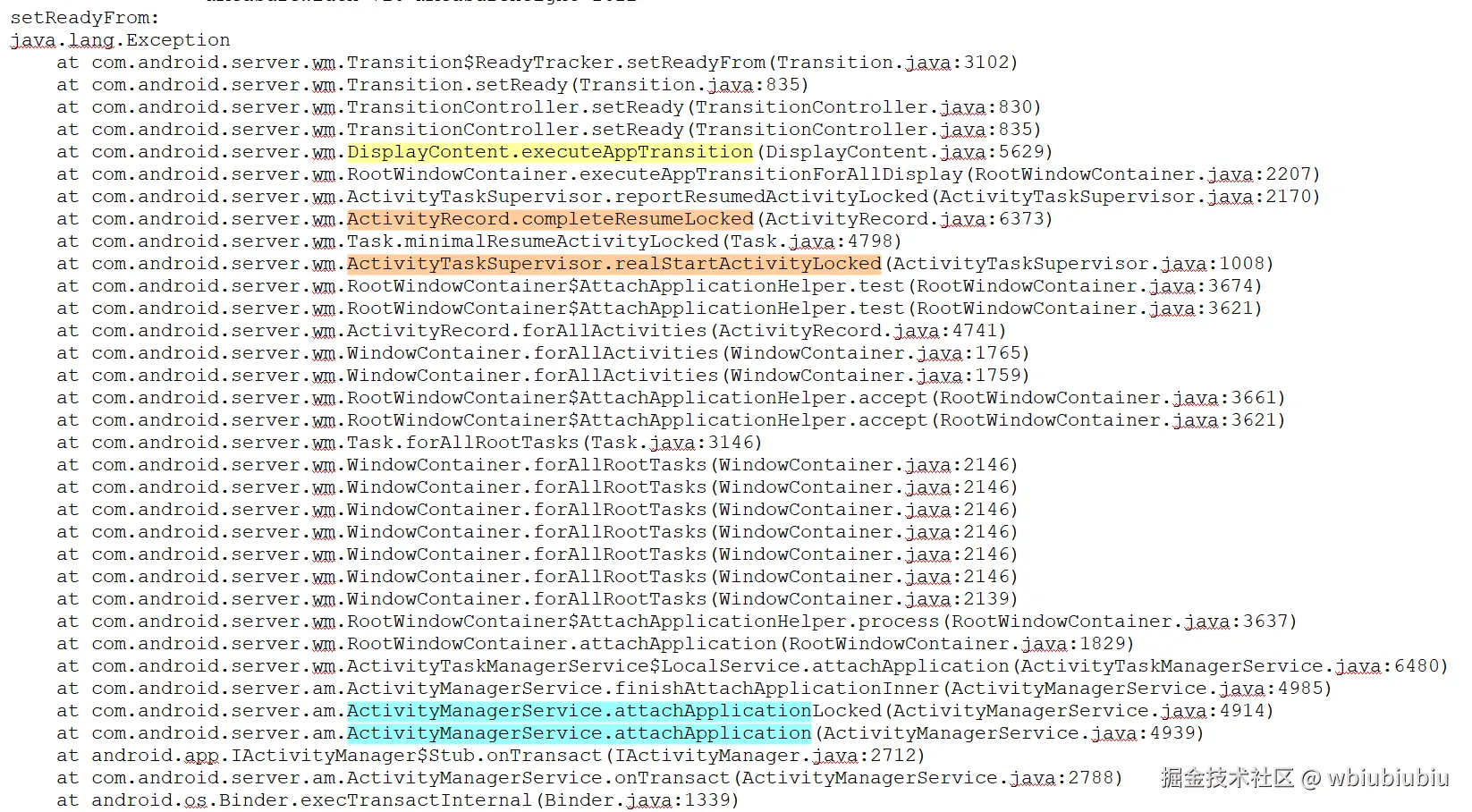

- 调用 ReadyTracker::setReadyFrom 设置为 true 的场景和 Android 14 以前版本的 AppTransition 三大步的 executeAppTransition 是一样的，这个其实也就是 ReadyTracker 所谓跟踪的目的
4.2.2 跟踪者的添加

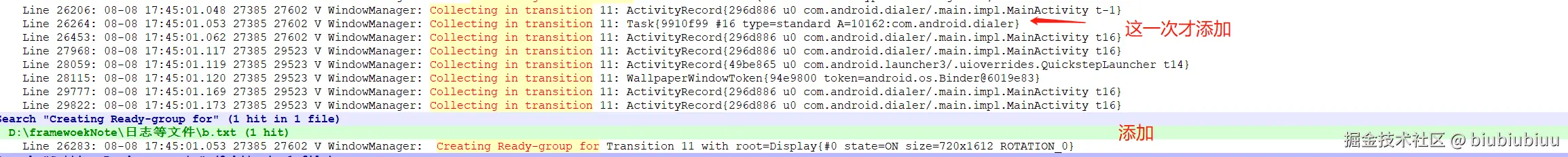

分析 ReadyTracker 的第一步先看看 ReadyTracker::addGroup 方法的执行。 执行的地方是在 Transition::collect 方法收集容器时，这个方法之前看过，不过这次看主要关注 ReadyTracker::addGroup 逻辑。
# Transition
private final ReadyTracker mReadyTracker = new ReadyTracker();
void collect(@NonNull WindowContainer wc) {
......
// 日志，收集了某个容器
ProtoLog.v(ProtoLogGroup.WM_DEBUG_WINDOW_TRANSITIONS, "Collecting in transition %d: %s",
mSyncId, wc);
// 想要收集对应的屏幕到 ReadyTracker 中
// getAnimatableParent方法会一直获取这个容器的父容器，直到是 DisplayContent
for (WindowContainer<?> curr = getAnimatableParent(wc);
curr != null && !mChanges.containsKey(curr);
curr = getAnimatableParent(curr)) {
final ChangeInfo info = new ChangeInfo(curr);
updateTransientFlags(info);
mChanges.put(curr, info);
// 如果是 DisplayContent
if (isReadyGroup(curr)) {
// 放入跟踪集合
mReadyTracker.addGroup(curr);
// 打印收集日志
ProtoLog.v(ProtoLogGroup.WM_DEBUG_WINDOW_TRANSITIONS, " Creating Ready-group for"
+ " Transition %d with root=%s", mSyncId, curr);
}
}
......
// 下面为收集容器事务，省略部分代码
// 1. 加入到同步组
mSyncEngine.addToSyncSet(mSyncId, wc);
// 2. 获取容器对应的 ChangeInfo ，记录这这个容器哪些属性发生了改变
ChangeInfo info = mChanges.get(wc);
// 3. 保存到集合
mParticipants.add(wc);
......
}
每当 Transition 收集一个容器时，就会执行 Transition::collect 方法，然后会通过 getAnimatableParent 方法不断获取容器的父容器，直到是 DisplayContent （Transition::isReadyGroup才返回true）。
当找到这个容器所在的 DisplayContent 时如果它还没有被添加进 ReadyTracker 跟踪，就执行 ReadyTracker::addGroup 方法添加，如果已经添加过就不处理了。 这里刚好有收集容器和 ReadyTracker 收集 DisplayContent 的日志，可以根据日志的输出分析执行逻辑。
这里看一下日志的输出：
根据日志可以确认是在 Transition 收集 Task 容器的的时候 ReadyTracker 才收集了对应的 DisplayContent ，并不是在最初 Transition 收集 ActivityRecord 的时候。 这是因为 Transition 收集 ActivityRecord 的时候 ActivityRecord 才刚创建，还没有挂载到窗口树上（Task 都还没创建），所有无法找到其对应的屏幕也就无法收集。
4.2.3 ReadyTracker准备状态逻辑
现在已经知道 ReadyTracker 下有当前屏幕了，就可以去看什么时候设置为准备就绪的逻辑了。
根据日志 ReadyTracker::setReadyFrom 执行了3次，第一次是启动 Actvity 前期，上一个 Activity 要 pause 的时候,也就是执行了 TaskDisplayArea::pauseBackTasks . 后面2个其实都是 executeAppTransition 流程。
新的 Activity 要创建时相关日志：
StartingWindow绘制完成相关日志：
2次设置为 true 的调用链如下：
ActivityTaskSupervisor::realStartActivityLocked
LaunchActivityItem::init -- 触发应用端处理
ResumeActivityItem::init
Task::minimalResumeActivityLocked -- 设置状态为 RESUMED
ActivityRecord::setState
ActivityRecord::completeResumeLocked
ActivityTaskSupervisor::reportResumedActivityLocked
RootWindowContainer::executeAppTransitionForAllDisplay
DisplayContent::executeAppTransition -- executeAppTransition 逻辑
TransitionController::setReady
TransitionController::setReady
Transition::setReady
ReadyTracker::setReadyFrom
Transition::applyReady
BLASTSyncEngine::setReady
RootWindowContainer::performSurfacePlacementNoTrace
RootWindowContainer::applySurfaceChangesTransaction
DisplayContent::applySurfaceChangesTransaction
DisplayContent::mApplySurfaceChangesTransaction
WindowStateAnimator::commitFinishDrawingLocked
WindowState::performShowLocked
ActivityRecord::onStartingWindowDrawn
DisplayContent::executeAppTransition -- executeAppTransition 逻辑
TransitionController::setReady
TransitionController::setReady
Transition::setReady
ReadyTracker::setReadyFrom
Transition::applyReady
BLASTSyncEngine::setReady
公共流程是 DisplayContent::executeAppTransition 之后，以这个方法看一下代码执行逻辑。
# DisplayContent
void executeAppTransition() {
// * 本次重点
mTransitionController.setReady(this);
// 进入条件
if (mAppTransition.isTransitionSet()) {
// log
ProtoLog.w(WM_DEBUG_APP_TRANSITIONS,
"Execute app transition: %s, displayId: %d Callers=%s",
mAppTransition, mDisplayId, Debug.getCallers(5));
// 以前 AppTransition 的逻辑
mAppTransition.setReady();
mWmService.mWindowPlacerLocked.requestTraversal();
}
}
这个方法很重要，常说的 executeAppTransition 流程其实指的也就是这个方法。 以前分析的重点是 AppTransition::isTransitionSet 满足后的条件，现在 Android 14 已经不走下面的逻辑了， 目前只看 TransitionController::setReady 的调用，传递的参数是 this ，也就是当前屏幕(DisplayContent)
# TransitionController
void setReady(WindowContainer wc) {
// 第二个参数就是给 ReadyTracker 的
// 这里直接传递true
setReady(wc, true);
}
void setReady(WindowContainer wc, boolean ready) {
if (mCollectingTransition == null) return;
mCollectingTransition.setReady(wc, ready);
}
mCollectingTransition 就是当前收集的主事务
# Transition
void setReady(WindowContainer wc, boolean ready) {
if (!isCollecting() || mSyncId < 0) return;
// 设置屏幕准备完成
mReadyTracker.setReadyFrom(wc, ready);
// 设置同步组
applyReady();
}
ReadyTracker::setReadyFrom 设置 true 后又执行了 ReadyTracker::applyReady ，这个方法之前已经分析过来，只不过执行内部因为 ReadyTracker::allReady 返回 false ，导致同步组也设置 false ，不过现在就可以把同步组设置为 true 了。
这里设置完 true 后，即表示 ReadyTracker 的跟踪，这个屏幕已经准备就绪，当然根据注释，不代表目标收集的窗口都绘制完了。 后续 ReadyTracker::allReady 也会返回 true 。
现在同步引擎就处于就绪状态了，后续逻辑就是在每一次layout都会检查同步组容器是否都绘制完
