上篇回顾

神奇的 SQL 之 JOIN，以MySQL为例来探讨下它的执行过程是怎样的（上） 中，我们讲到了 JOIN 的部分内容，像：驱动表、JOIN 大致流程等。什么，还没看？赶紧去看呀，啊？ 你都知道呀，那你走吧

别妨碍我表演

上篇遗留了 2 个知识点没有讲

  1. BKA（Batched Key Access）
  2. ON 和 WHERE

这次就针对 BKA，我们一起来好好学习下

数据准备

数据库： MySQL 5.7.1，存储引擎： InnoDB，建表和初始化数据

-- 查看版本和存储引擎
SELECT VERSION();
SHOW ENGINES;
SHOW VARIABLES LIKE '%storage_engine%';

-- 表创建与数据初始化
DROP TABLE IF EXISTS tbl_user;
CREATE TABLE tbl_user (
  id INT(11) UNSIGNED NOT NULL AUTO_INCREMENT COMMENT '自增主键',
  user_name VARCHAR(50) NOT NULL COMMENT '用户名',
  sex TINYINT(1) NOT NULL COMMENT '性别, 1:男，0:女',
  create_time datetime NOT NULL COMMENT '创建时间',
  update_time datetime NOT NULL COMMENT '更新时间',
    remark VARCHAR(255) NOT NULL DEFAULT '' COMMENT '备注',
  PRIMARY KEY (id)
) COMMENT='用户表';

DROP TABLE IF EXISTS tbl_user_login_log;
CREATE TABLE tbl_user_login_log (
  id INT(11) UNSIGNED NOT NULL AUTO_INCREMENT COMMENT '自增主键',
  user_name VARCHAR(50) NOT NULL COMMENT '用户名',
  ip VARCHAR(15) NOT NULL COMMENT '登录IP',
  client TINYINT(1) NOT NULL COMMENT '登录端, 1:android, 2:ios, 3:PC, 4:H5',
  create_time datetime NOT NULL COMMENT '创建时间',
  PRIMARY KEY (id)
) COMMENT='登录日志';
INSERT INTO tbl_user(user_name,sex,create_time,update_time,remark) VALUES
('何天香',1,NOW(), NOW(),'朗眉星目，一表人材'),
('薛沉香',0,NOW(), NOW(),'天星楼的总楼主薛摇红的女儿，也是天星楼的少总楼主，体态丰盈，乌发飘逸，指若春葱，袖臂如玉，风姿卓然，高贵典雅，人称“天星绝香”的武林第一大美女'),
('慕容兰娟',0,NOW(), NOW(),'武林东南西北四大世家之北世家慕容长明的独生女儿，生得玲珑剔透，粉雕玉琢，脾气却是刚烈无比，又喜着火红，所以人送绰号“火凤凰”，是除天星楼薛沉香之外的武林第二大美女'),
('苌婷',0,NOW(), NOW(),'当今皇上最宠爱的侄女，北王府的郡主，腰肢纤细，遍体罗绮，眉若墨画，唇点樱红；虽无沉香之雅重，兰娟之热烈，却别现出一种空灵'),
('柳含姻',0,NOW(), NOW(),'武林四绝之一的添愁仙子董婉婉的徒弟，体态窈窕，姿容秀丽，真个是秋水为神玉为骨，芙蓉如面柳如腰，眉若墨画，唇若点樱，不弱西子半分，更胜玉环一筹; 摇红楼、听雨轩，琵琶一曲值千金!'),
('李凝雪',0,NOW(), NOW(),'李相国的女儿，神采奕奕，英姿飒爽，爱憎分明'),
('周遗梦',0,NOW(), NOW(),'音神传人，湘妃竹琴的拥有者，云髻高盘，穿了一身黑色蝉翼纱衫，愈觉得冰肌玉骨，粉面樱唇，格外娇艳动人'),
('叶留痕',0,NOW(), NOW(),'圣域圣女，肤白如雪，白衣飘飘，宛如仙女一般，微笑中带着说不出的柔和之美'),
('郭疏影',0,NOW(), NOW(),'扬灰右使的徒弟，秀发细眉，玉肌丰滑，娇润脱俗'),
('钟钧天',0,NOW(), NOW(),'天界，玄天九部 - 钧天部的部主，超凡脱俗，仙气逼人'),
('王雁云',0,NOW(), NOW(),'尘缘山庄二小姐，***蛮任性'),
('许侍霜',0,NOW(), NOW(),'药王谷谷主女儿，医术高明'),
('冯黯凝',0,NOW(), NOW(),'桃花门门主，娇艳如火，千娇百媚');
INSERT INTO tbl_user_login_log(user_name, ip, client, create_time) VALUES
('薛沉香', '10.53.56.78',2, '2019-10-12 12:23:45'),
('苌婷', '10.53.56.78',2, '2019-10-12 22:23:45'),
('慕容兰娟', '10.53.56.12',1, '2018-08-12 22:23:45'),
('何天香', '10.53.56.12',1, '2019-10-19 10:23:45'),
('柳含姻', '198.11.132.198',2, '2018-05-12 22:23:45'),
('冯黯凝', '198.11.132.198',2, '2018-11-11 22:23:45'),
('周遗梦', '198.11.132.198',2, '2019-06-18 22:23:45'),
('郭疏影', '220.181.38.148',3, '2019-10-21 09:45:56'),
('薛沉香', '220.181.38.148',3, '2019-10-26 22:23:45'),
('苌婷', '104.69.160.60',4, '2019-10-12 10:23:45'),
('王雁云', '104.69.160.61',4, '2019-10-16 20:23:45'),
('李凝雪', '104.69.160.62',4, '2019-10-17 20:23:45'),
('许侍霜', '104.69.160.63',4, '2019-10-18 20:23:45'),
('叶留痕', '104.69.160.64',4, '2019-10-19 20:23:45'),
('王雁云', '104.69.160.65',4, '2019-10-20 20:23:45'),
('叶留痕', '104.69.160.66',4, '2019-10-21 20:23:45');

SELECT * FROM tbl_user;
SELECT * FROM tbl_user_login_log;


DROP TABLE IF EXISTS tbl_range_access;
CREATE TABLE tbl_range_access (
  id INT(11) UNSIGNED NOT NULL AUTO_INCREMENT COMMENT '自增主键',
  a INT(11) NOT NULL COMMENT '测试索引',
    name VARCHAR(50) NOT NULL COMMENT '姓名',
    age TINYINT(3) NOT NULL COMMENT '年龄',
  PRIMARY KEY (id),
    INDEX i_a(a)
) COMMENT='mrr测试';
INSERT INTO tbl_range_access(a,name,age) VALUES
(5,'123654', 23),
(8, 'asdf',20),
(1,'lljl',19),
(4, '98459',64),
(7,'zhangsan', 45),
(9,'lisi',46),
(2,'zhaoqian',25),
(6,'hello', 23),
(3,'world',100),
(10,'666',66),
(88, '888',88);

SELECT * FROM tbl_range_access;

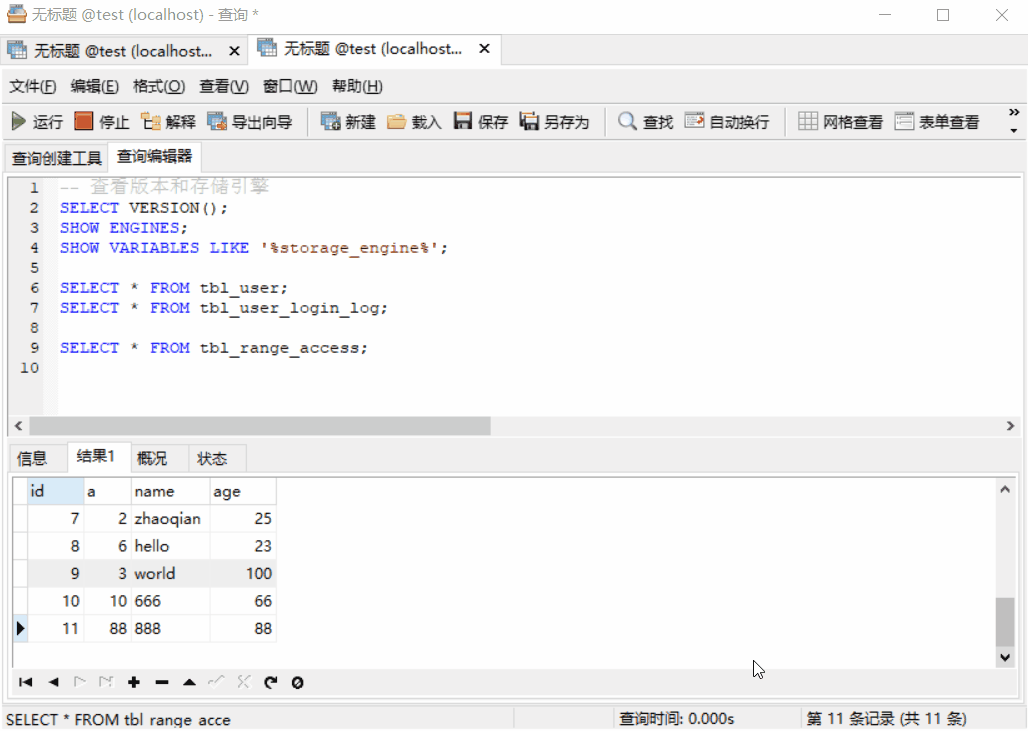

数据准备

表 tbl_range_access 的数据要多一点，像上面示例只有 11 条记录，那么即使 a 字段上有索引，如下 SQL

SELECT * FROM tbl_range_access WHERE a BETWEEN 4 AND 9;

也不会走索引，执行计划如下

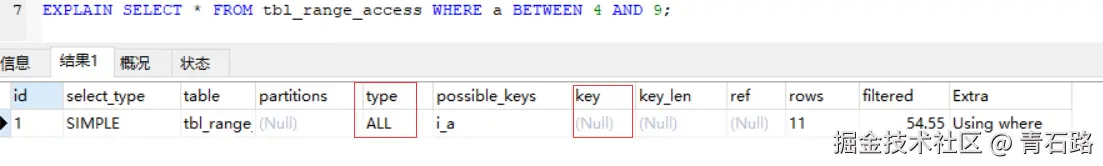

tbl_range_access不走索引

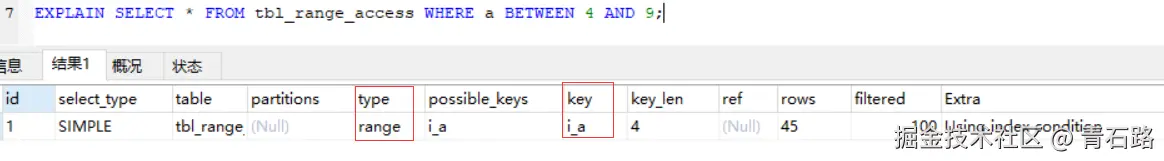

数据太少，优化器觉得走索引，然后回表查询数据，还不如直接走聚簇索引全表查询来的快，所以没有选择走索引 i_a ；既然数据太少，我们就多造点数据，运行 data-init 下的 RangeAccessTest.java 中的 batchAddData 方法就好，轻轻松松 10W 到手！ 此时执行计划如下

tbl_range_access走索引

Multi-Range Read

Multi-Range Read 简称 MRR，是对多行 IO 查询进行优化的一种策略

详情可看 MySQL 的 mrr-optimization 或者 MariaDB 的 Multi Range Read Optimization

MySQL 和 MariaDB 是什么关系？ 呃，这么说吧，他们是一个爹的儿子

简单点来说，MRR 是优化器将随机 IO 转化为顺序 IO 以降低查询过程中 IO 开销的一种手段；我们先简单回顾下磁盘 IO 相关内容

什么是读盘与落盘（IO）

​ 当前绝大多少情况下，MySQL 的数据是存在机械硬盘（SATA 盘）上的，极少数情况下是存在固态硬盘（SSD）；读盘指的是从磁盘读取数据的过程，落盘指的是从内存持久化到磁盘的过程

为什么顺序读盘比随机读盘快

​ 这不是绝对的，多数情况下是这样的；至于为什么，这涉及到机械硬盘的硬件知识了，包括其组织结构，以及磁盘的读盘过程，另外还需要了解 MySQL 数据的落盘与读盘（页为单位），内容太多，就不展开了；MariaDB 中说明了如下 3 个原因

  1. Rotating drives do not have to move the head back and forth
  2. One can take advantage of IO-prefetching done at various levels
  3. Each disk page will be read exactly once, which means we won't rely on disk cache (or buffer pool) to save us from reading the same page multiple times

只有满足某些条件，MySQL 才会使用 MRR 来进行优化，Multi Range Read Optimization 有相关说明

mrr使用条件png

我们来看个案例，表 tbl_range_access 的 a 字段上我们已经建了索引 i_a ，我们来个范围查询，看下执行计划

EXPLAIN SELECT * FROM tbl_range_access WHERE a BETWEEN 4 AND 9;

结果如下图

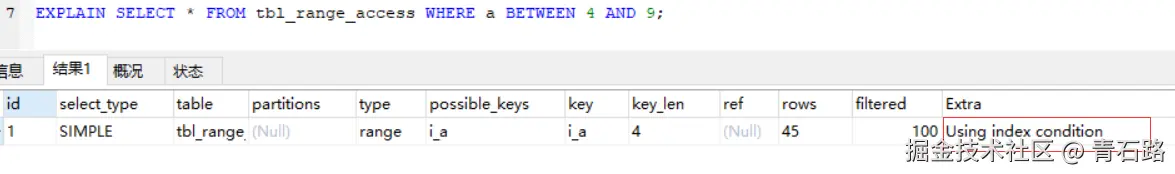

range_access-执行计划

此时没有用到 MRR，执行此查询时，磁盘 IO 访问模式将遵循下图中的红线

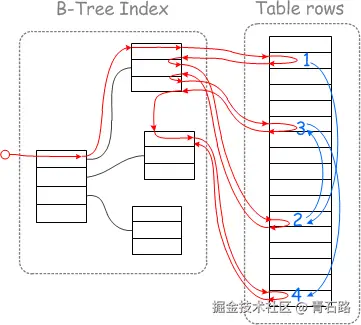

range_access-IO随机

因为是 SELECT * ，所以通过索引 i_a 先找到主键 ID，然后通过主键 ID 回表（从聚簇索引）查询完整记录；a 在索引 i_a 中是有序的，但不保证主键在 i_a 中也是有序的，这就导致 回表的过程是随机 IO；那为什么 MySQL 没有采用 MRR 来保证回表的过程是顺序 IO 呢？mrr-optimization 中有这么一段话

Two optimizer_switch system variable flags provide an interface to the use of MRR optimization. The mrr flag controls whether MRR is enabled. If mrr is enabled (on), the mrr_cost_based flag controls whether the optimizer attempts to make a cost-based choice between using and not using MRR (on) or uses MRR whenever possible (off). By default, mrr is on and mrr_cost_based is on

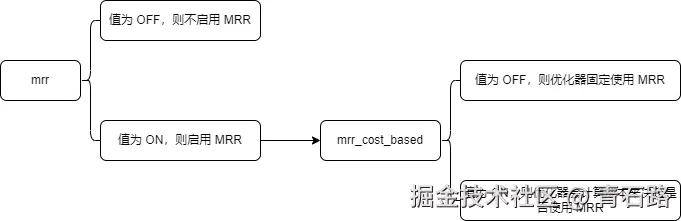

mrr 和 mrr_cost_based 的默认值都是 on，即使都是 on 了也不一定会使用 MRR，因为优化会计算成本，画个图大家就明白了

mrr_mrr_cost_based

我们回到案例，之所以没有使用 MRR，是优化器觉计算成本后决定不使用 MRR；我们强制优化器使用 MRR

-- 查看所有开关及其默认值
SELECT @@optimizer_switch;

-- mrr_cost_based设置成off,强制优化器使用 mrr
SET optimizer_switch='mrr_cost_based=off';

此时我们再来看执行计划

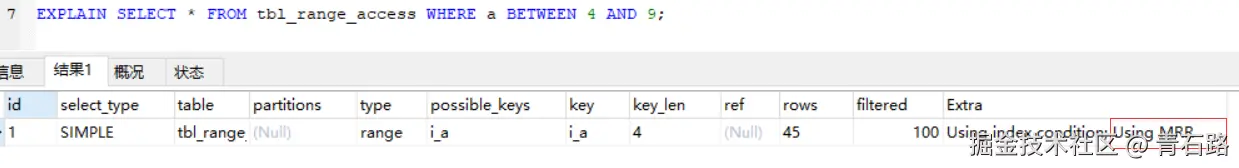

range_access-执行计划_MRR

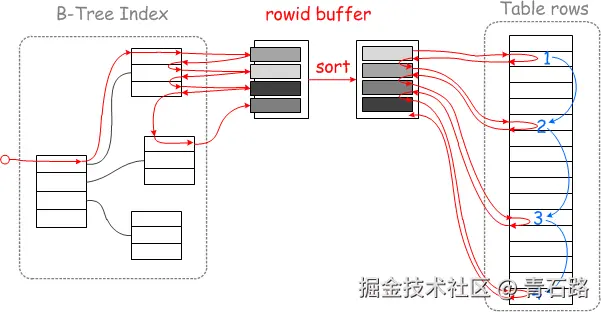

可以看到使用了 MRR，此时磁盘 IO 访问模式将遵循下图中的红线

range_access-IO有序转存失败，建议直接上传图片文件

此时回表查询的主键是有序的，会采用顺序 IO 来读取数据，从而提高查询效率

MySQL 中有个 rowids_buffer，用来缓存从索引 i_a 中查询到的数据记录（包含字段 a 和主键 ID），缓存满了或者索引查完了，再对缓存中记录按照主键 id 进行排序,再用排序后的主键 id 进行回表，使得回表查询的过程是顺序 IO

有没有感觉 MRR 的流程 跟 二级索引与主键的 JOIN 流程特别像？，有这感觉就对了，后面的 BKA 就好理解了

Batched Key Access

也就是我们前面提到的 BKA，是对 Index Nested-Loop 优化后的一种联表算法，类似与 Block Nested-Loop 对 Simple Nested-Loop 的优化，但又有些不同，具体我们往下看；我们先在表 tbl_user 新增一个索引

ALTER TABLE tbl_user ADD index i_aaa(user_name);

然后查看执行计划

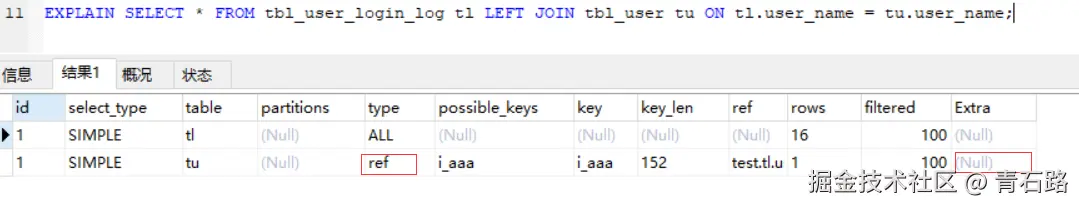

EXPLAIN SELECT * FROM tbl_user_login_log tl LEFT JOIN tbl_user tu ON tl.user_name = tu.user_name;

结果如下

bka_没启用MRR

此时的联表算法就是 Index Nested-Loop，因为表 tbl_user_login_log 的 user_name 是无索引的，那么从表 tbl_user_login_log 取出的 user_name 的值就是无序的，再去关联 tbl_user ，就会随机匹配索引 i_aaa ，类似下图

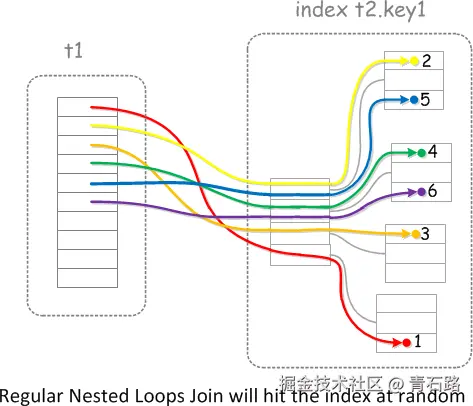

BKA_随机IO

是不是有点类似前面讲过的回表随机 IO ？

BKA 功能默认是关闭的（ batched_key_access=off ），我们开启它

SET optimizer_switch='mrr=on,mrr_cost_based=off,batched_key_access=on';

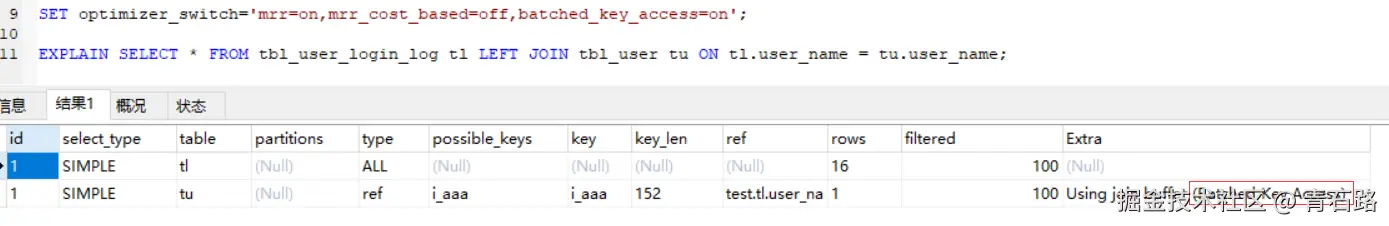

此时执行计划如下所示

BKA启用后执行计划

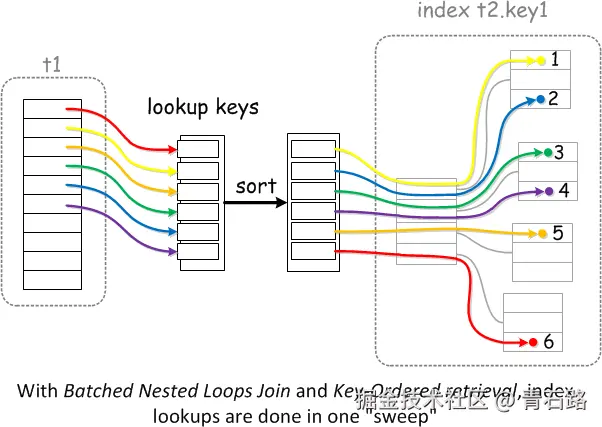

从 tbl_user_login_log 查询到的 user_name 的值先放到 join buffer，当 join buffer 满了或者数据查完了，再对 join buffer 里面的值进行排序，然后再去关联 tbl_user ，此时就会顺序匹配索引 i_aaa ，类似下图

BKA_顺序IO

如果需要回表，那么 MySQL 会按之前讲到过的回表流程再优化一次

关于默认值

MRR 相关的 3 个开关的默认值是这样的

mrr=on,mrr_cost_based=on,batched_key_access=off

  1. mrr=on： 表示 mrr 功能是开启的

    开启并不代表一定会使用，但不开启则一定享受不到 mrr 带来的优化

  2. mrr_cost_based=on：表示优化器会基于成本考虑来决定是否使用 mrr

    使用 mrr 反而使成本变高，那为什么使用 mrr ？只有 mrr 确实是带来了效率上的提升，那么使用它才有意义，但是成本的计算又是优化器来完成的，而且是一个比较复杂的过程，一定能保证优化器的成本计算是准确的吗？ 100%准确肯定不敢保证，但经过这么多年的沉淀，绝大多数情况下，优化器的成本计算是准确的，所以 mrr_cost_based 建议就采用默认值 on ，由优化器来决定是否使用用 mrr

  3. batched_key_access=off 表示默认不启用 BKA

    说实话，我没太理解这么做的意图；既然是否使用 mrr 交由优化器来决定了，为什么不把是否使用 BKA 也交由优化器来决定？
    莫非优化器计算成本的时间 + BKA 的排序时间，大部分情况下比不启用 BKA 的时间还要长？只有少数情况下才能带来性能上的提升，所以默认关闭了？

总结

  1. mrr 能够将随机 IO 优化成 顺序 IO，从而提高查询效率

  2. mrr 的使用场景比较有限，只适用于 range access 和基于 req、eq_ref access 的 BKA

  3. mrr 相关的 3 个开关的默认值不建议改动，毕竟是 MySQL 多年来的经验值

    有人可能会这样说了，既然这 3 个开关不推荐改，那看与不看这篇文章没什么区别？

    指指点点

  4. 关于 ON 和 WHERE，我只能说真的抱歉了，又要往后拖了，实在是不行，你，你......，你来打我呀
