前言
分享一些自定义的 echarts 统计图实现案例，一般我这里写的都是网上比较少有的案例，主要是为了方便自己后续项目中进行参考和使用
echarts 官方测试网站
echarts.apache.org/examples/en…

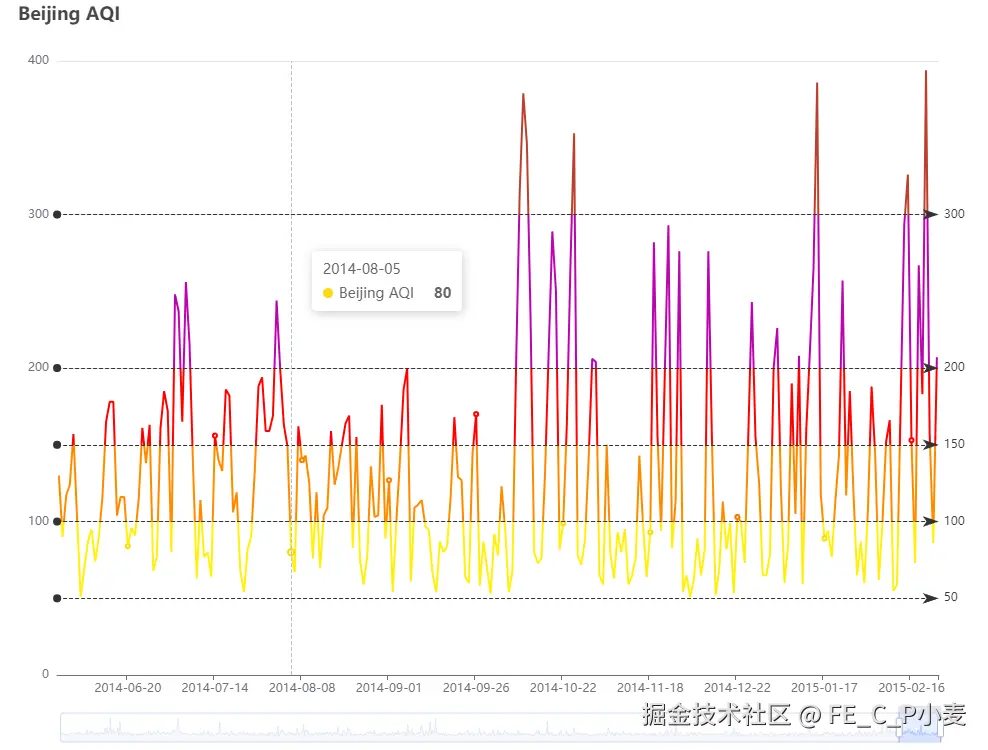

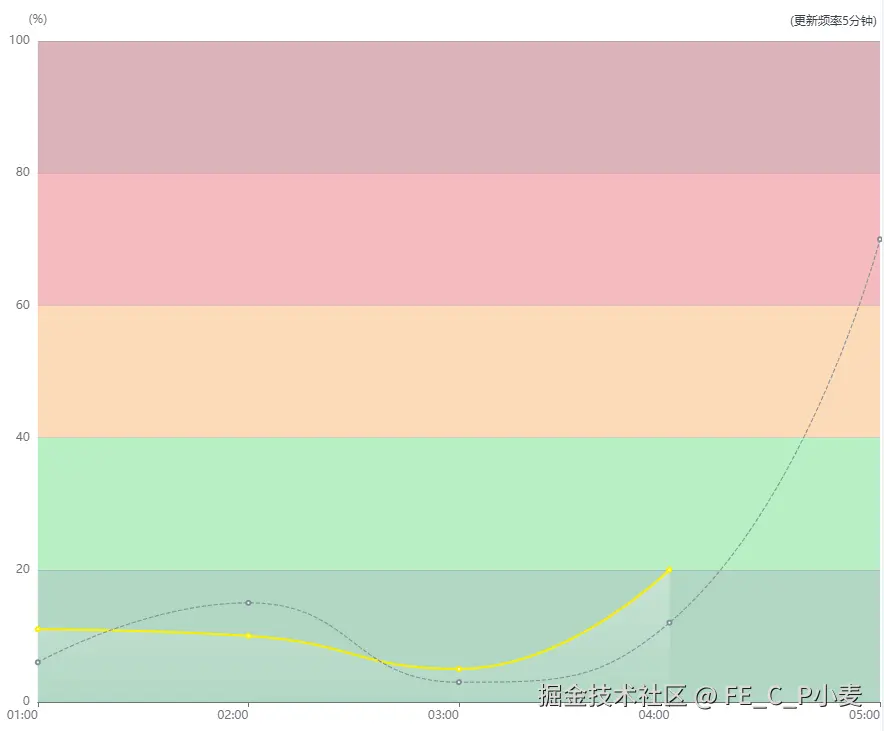

参考资料
echarts.zhangmuchen.top/#/detail?ci…
echarts.apache.org/examples/en…

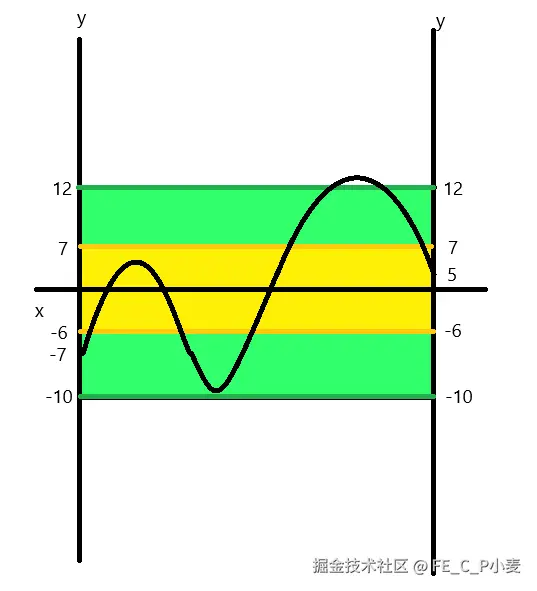

期望展示的效果草图
- 我这里加上了双y坐标的效果
$.get(ROOT_PATH + '/data/asset/data/aqi-beijing.json', function (data) {
myChart.setOption(
(option = {
title: {
text: 'Beijing AQI',
left: '1%'
},
tooltip: {
trigger: 'axis'
},
grid: {
left: '5%',
right: '15%',
bottom: '10%'
},
xAxis: {
data: data.map(function (item) {
return item[0];
})
},
yAxis: [
{
type: 'value',
name: 'y轴1',
axisLine: {
show: true, // 确保轴线显示
lineStyle: {
color: '#333' // 轴线颜色
}
},
position: 'left',
},
{
type: 'value',
name: 'y轴2',
position: 'right',
offset: 0,
axisLine: {
show: true,
lineStyle: {
color: '#675bba'
}
},
axisLabel: {
formatter: '{value} %'
}
}
],
toolbox: {
right: 10,
feature: {
dataZoom: {
yAxisIndex: 'none'
},
restore: {},
saveAsImage: {}
}
},
dataZoom: [
{
startValue: '2014-06-01'
},
{
type: 'inside'
}
],
visualMap: {
top: 50,
right: 10,
pieces: [
{
gt: 0,
lte: 50,
color: '#93CE07'
},
{
gt: 50,
lte: 100,
color: '#FBDB0F'
},
{
gt: 100,
lte: 150,
color: '#FC7D02'
},
{
gt: 150,
lte: 200,
color: '#FD0100'
},
{
gt: 200,
lte: 300,
color: '#AA069F'
},
{
gt: 300,
color: '#AC3B2A'
}
],
outOfRange: {
color: '#999'
}
},
series: {
name: 'Beijing AQI',
type: 'line',
data: data.map(function (item) {
return item[1];
}),
markLine: {
silent: true,
lineStyle: {
color: '#333'
},
data: [
{
yAxis: 50
},
{
yAxis: 100
},
{
yAxis: 150
},
{
yAxis: 200
},
{
yAxis: 300
}
]
}
}
})
);
});
源码在此！！！
$.get(ROOT_PATH + '/data/asset/data/aqi-beijing.json', function (data) {
console.log('----- x = ', data.map(function (item) {
return item[0];
}))
console.log('----- y = ', data.map(function (item) {
return item[1];
}))
// 为了实现目标效果，此方案需要一条隐藏的折线，用于包含所有其余图像（即这条这些只需要两个点,这两个点的y轴坐标的范围要能够包含所有其他图像数据中的最大值和最小值）
const rangePoints = [[0,60],[0,-80]]
myChart.setOption(
(option = {
title: {
text: 'Beijing AQI',
left: '1%'
},
tooltip: {
trigger: 'axis'
},
grid: {
left: '5%',
right: '15%',
bottom: '10%'
},
xAxis: {
show: true,
name: '0 [X]',
type: 'value',
min: 0, // 设置 x 轴最小值为 0
splitLine: {
show: true, // 显示刻度线
lineStyle: {
type: 'solid' // 线条样式，可以设置为 'solid', 'dashed', 'dotted' 等
}
},
position: 'bottom',
axisLine: {
show: false,
},
axisLabel: {
show: false, // 是否显示轴标签
inside: false,
margin: 0
},
minorTick: {
show: true
},
minorSplitLine: {
show: true
}
},
yAxis: [
{
show: false,
type: 'value',
name: 'y轴1',
axisLine: {
show: true, // 确保轴线显示
onZero: true, // 保证 y 轴在 x 轴0点处穿过
lineStyle: {
color: '#333' // 轴线颜色
}
},
position: 'left',
axisLabel: {
show: false
},
},
{
type: 'value',
name: 'y轴2',
position: 'right',
offset: 0,
axisLine: {
show: true,
onZero: true, // 保证 y 轴在 x 轴0点处穿过
lineStyle: {
color: '#675bba'
}
},
axisLabel: {
show: false
}
},
{
type: 'value',
name: 'y轴3',
position: 'left',
offset: 0,
axisLine: {
show: true,
onZero: true, // 保证 y 轴在 x 轴0点处穿过
lineStyle: {
color: '#675bba'
}
},
axisLabel: {
show: false
}
}
],
series: [
// 波浪折线图绘制
{
name: '波浪折线图',
type: 'line',
colorBy: 'data',
itemStyle: {
color: '#0033b1'
},
showSymbol: false,
clip: true,
smooth: true,
data: [[0,10],[10,-15],[20,23],[30,-30],[40,39],[50,-20],[60,36]],
},
// ---------- 用折线实现自定义绘制 x坐标轴 ------------
// 由于 x坐标轴的 label 无法紧挨着x坐标轴的下方，只支持在整个图像的顶部或底部,而且x坐标轴也只会在所有图层的底部，会被其他图形覆盖掉
// 但是我们期望的是，x坐标轴应该在所有图层的最顶，即无论如何都应该能看到x坐标轴
// 所有通过一条覆盖在x坐标轴上的折线这种方案来自定义实现x坐标轴
{
type: 'line',
showSymbol: true,
clip: true,
data: [[0,0],[10,0],[20,0],[30,0],[40,0],[50,0],[60,0]],
colorBy: 'data',
label: {
show: true,
formatter: function (params) {
return params.data[0]
},
backgroundColor: '#ffffff00',
offset: [0,32],
},
lineStyle: {
color: '#000000',
width: 1,
},
// symbol: 'path://M0,0 0,10'
symbol: 'rect',
symbolSize: 3,
itemStyle: {
color: '#000',
},
},
// ---------------- 绘制颜色区块的实现方式 -----------------
// 不同颜色的区块绘制
{
name: '不同颜色的区块',
type: 'line',
colorBy: 'data',
// data: data.map(function (item) {
// return item[1];
// }),
itemStyle: {
color: '#aaaaaa00' // 隐藏折线，把折线颜色改为透明
},
tooltip: {
show: false,
},
// data: [60, 60, 60],
data: rangePoints, // 为了能够完整显示所有区块，data中的最小值和最大值必须包含下面的 markline和markArea
// ---------- 通过 markArea 和 markline 组合实现虚线边框的区块图像 -----------
markArea: {
data: [
// 区块图像1
[{
yAxis: 50,
itemStyle: {
color: "#ffa69350"
}
},
{
yAxis: -50
}],
// 区块图像2
[{
yAxis: 36,
itemStyle: {
color: "#8fff9e50"
}
},
{
yAxis: -10
}],
]
},
markLine: {
silent: true,
symbol: 'none', // 线终点标记的图形（默认为箭头，这里不要显示）
data: [
// 区块图像1 -- 上下边框虚线
{
yAxis: 50,
symbol: 'none', // 线起点标记的图形（不要显示）
label: {
formatter: function (params) {
return params.value > 0 ? `+${params.value}` : params.value
}
},
lineStyle: {
color: '#ff5733',
},
},
{
yAxis: -50,
symbol: 'none',
lineStyle: {
color: '#ff5733',
},
},
// 区块图像2 -- 上下边框虚线
{
yAxis: 36,
symbol: 'none', // 线起点标记的图形（不要显示）
label: {
formatter: function (params) {
return params.value > 0 ? `+${params.value}` : params.value
}
},
lineStyle: {
color: '#00ac16',
},
},
{
yAxis: -10,
symbol: 'none',
lineStyle: {
color: '#00ac16',
},
},
]
}
}
]
})
);
});
- 目前效果：
