3D占用预测（Occupancy Prediction）算法学习

ManekiNeko2021
729 阅读13分钟

初步了解

Occupancy算法和BEV算法整体框架很接近，主要是呈现形式的区别。

BEV算法

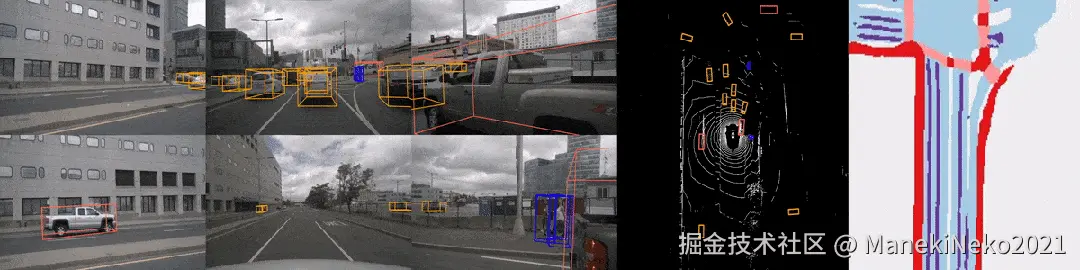

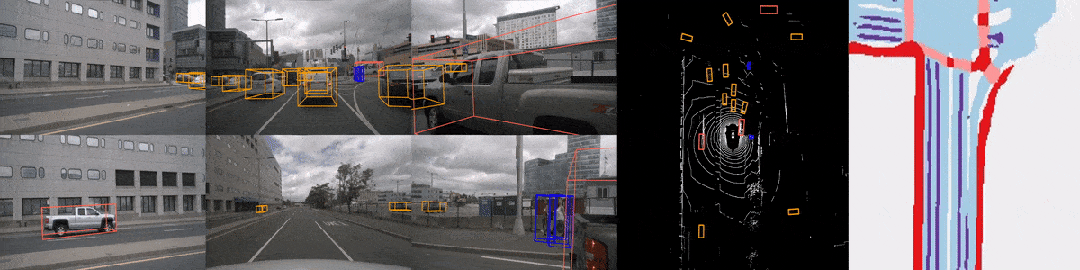

BEV算法是一种将来自不同传感器（如摄像头、激光雷达、毫米波雷达等）的数据转换为车辆正上方俯瞰视角的统一表示的方法，使得车辆有一个直观且多视角空间一致的环境感知，可以较好解决2D图像的遮挡问题，一般还会融入时序信息，便于追踪、建图、路径规划等任务是一个。一般有BEV camera，BEV LiDAR和BEV fusion方案。图片来自www.bilibili.com/read/cv3334…

在这里插入图片描述

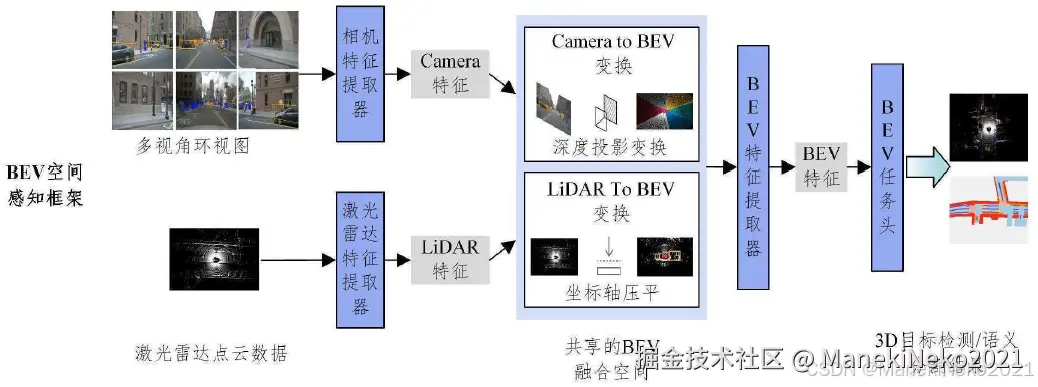

BEV模型的一般步骤：

  • 特征提取模块：使用2D/3D Backbone对多视角图像/点云特征提取
  • 视角转换模块：2D转3D再转BEV（如LSS）、Voxel拍平等
  • BEV特征编码：在BEV空间中对特征进行进一步编码（多模态融合、时序融合等），以获得更丰富的3D特征表示
  • 检测或其他下游任务：将编码后的BEV特征送入特定的检测头或其他任务头进行目标检测或其他感知任务

在这里插入图片描述

上述图片来自news.eeworld.com.cn/qcdz/ic6628…

BEV表示方法的局限性：

  • 2D特征表示，缺少高度信息（如悬空物体）
  • 存在未知物体无法识别（未在数据集中出现过）

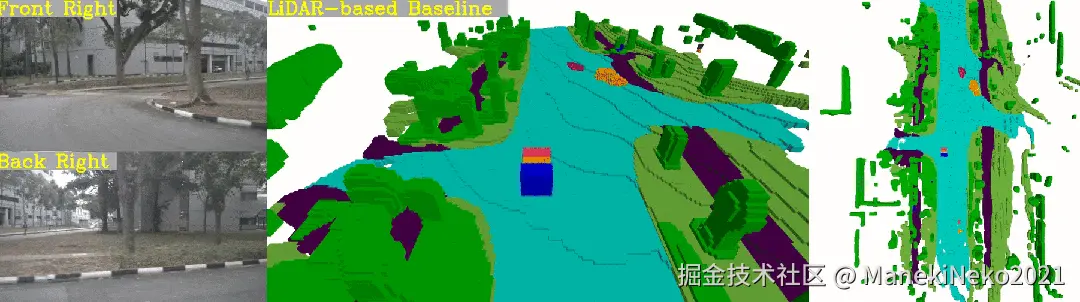

Occupancy算法

在这里插入图片描述

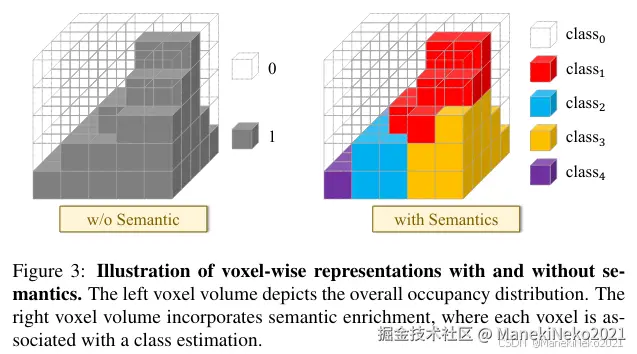

Occupancy是一种三维表示，它将环境或者一个连续的物体划分为一系列的立方体（或称为体素，voxels），并为每个体素分配一个值表示该体素是否被物体占据（该部分是属于物体点或者非物体点），可以是0/1二元表示，也可以是[0, 1]之间的一个概率值，对应下图左边部分；同时每个占用的体素还能带有语义信息，即对应的类别预测，对应下图右边部分。

在这里插入图片描述

Occupancy模型一般步骤：

  • 特征提取：使用不同的网络结构从图像或其他传感器数据中提取特征
  • 体素化表示：使用attention、反卷积等生成3D体素网格（或类似NeRF的3D重建技术）
  • 占用预测：基于提取的特征，预测每个体素是否被占用
  • 后处理：对网格进行简化、细化、平滑或其他处理，以优化占用预测结果

优点：

  1. 更丰富的几何信息：3d的表示，更精确描述物体位置和形状（如悬空物体）、能处理未知类别物体（占用栅格则存在物体）
  2. 易用于各种下游任务：可以用于3D检测和分割，或者灵活地转为BoundingBox、Freespace可行驶区域等形式

缺点：

  1. 计算复杂度：三维表示计算密集度更高，占用网格的存储和处理需要更多的计算资源
  2. GT难制作：训练需要大量的三维标注数据（空间、时序），数据的获取和标注非常耗时且昂贵

一些Occupancy算法

主要参考A Survey on Occupancy Perception for Autonomous Driving: The Information Fusion Perspective这篇综述，简单介绍一些occ算法

LiDAR-Centric

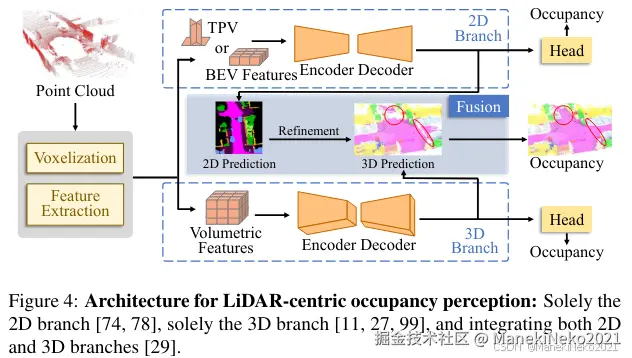

激光雷达为中心的占用感知又有2D、3D、融合几种，一般都先对点云进行特征提取和体素化，然后转换到对应特征空间，如2D的BEV、TPV（BEV基础上增加2个视角，三视图表征3d空间）或者3D的体素特征，然后经过类似transformer的编码器-解码器模块进行表示增强，如果是融合路线则会将2D和3D结果合在一起取做占用预测，否则单独接个占用头去预测网格占用。

在这里插入图片描述

一些前沿方法

YearVenuePaper TitleLink
2024CVPRPaSCo: Urban 3D Panoptic Scene Completion with Uncertainty Awareness (Best paper award candidate)Project Page
2023T-IVOccupancy-MAE: Self-supervised Pre-training Large-scale LiDAR Point Clouds with Masked Occupancy AutoencodersCode
2023arXivPointOcc: Cylindrical Tri-Perspective View for Point-based 3D Semantic Occupancy PredictionCode

Vision-Centric

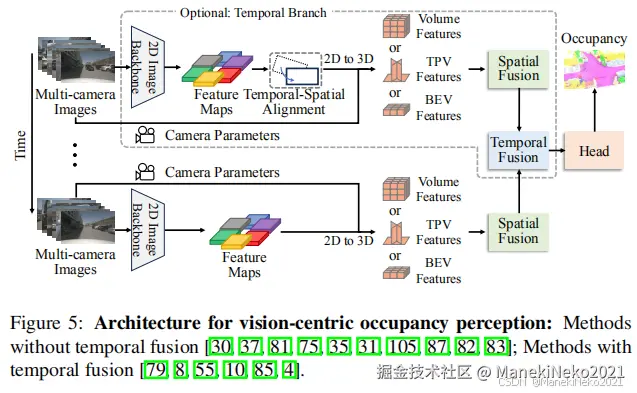

视觉为中心的占用是主流，有单目和环视两种。一般是从多摄像头图像中提取前视图特征图，然后从2D特征变3D特征，同时会加上空间信息融合和时序融合（可选），最后接上占用头预测占用情况，有以下几个关键的部分

在这里插入图片描述

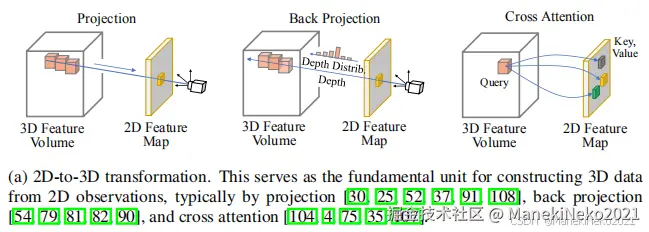

2D到3D变换

有三类方法：

  • 一种是借助相机内外参从3D投影到2D匹配后采样的projection方法；
  • Back projection是2D到3D，一般会用对2D做深度估计（如LSS）然后投影到3D空；
  • 最后是基于CrossAttention的方法硬做，让网络自己学，3D空间的特征作为Query，2D特征图作为Key，Value，然后做CrossAttention计算（一般是DeformableAttention减少计算量）让网络自己找到和它相关的特征；

在这里插入图片描述

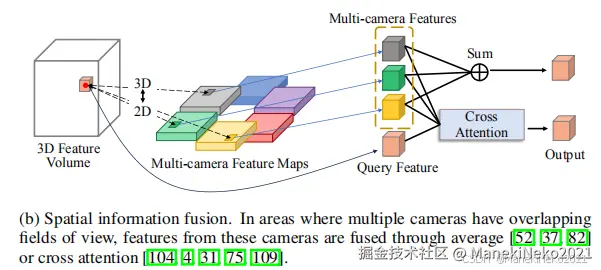

空间信息融合

这步是为了将多个视角下的2D特征叠在一起构建3D特征（有重叠区域），有average（每个视角一样重要，求平均）和Cross Attention（网络学习后自动分配重要性）两种方法

在这里插入图片描述

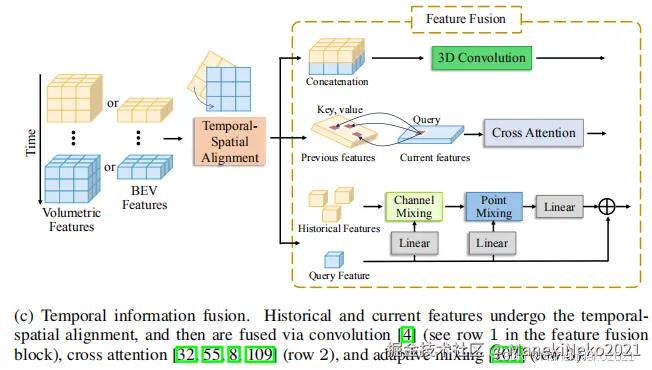

时序融合

时序融合可以显著提高感知性能，包含时空对齐和特征融合两步：

  • 时空对齐是利用自车的位姿信息，用对应的TF变换，将t-k时刻的特征变换到当前t时刻，然后采样一个时间窗口的变换特征和当前时刻特征融合在一起
  • 不同的算法在融合方式上有区别，有三种类型：
    • PanoOcc直接concate在一起，然后用3D卷积融合一下
    • Voxformer为代表的用Cross Attention(类似空间融合)方式，当前帧特征作为query，历史特征为Key,Value，让网络自己学习哪些特征更重要
    • FullySparse是从历史特征中采样部分融合先从Channel维度再从特征点维度mixing在一起然后展平，mixing的方式就是矩阵乘法，对应矩阵会根据当前帧特征更新（类似Attention经全连接层变换得到）

在这里插入图片描述

一些前沿方法

其中SparseOcc、FlashOcc帧率会比较高点，可能更接近实际使用落地

YearVenuePaper TitleLink
2024ECCVSparseOcc: Fully Sparse 3D Occupancy PredictionCode
2024ECCVGaussianFormer: Scene as Gaussians for Vision-Based 3D Semantic Occupancy PredictionProject Page
2024ICRAMonoOcc: Digging into Monocular Semantic Occupancy PredictionCode
2024ICRARenderOcc: Vision-Centric 3D Occupancy Prediction with 2D Rendering SupervisionCode
2024CVPRCam4DOcc: Benchmark for Camera-Only 4D Occupancy Forecasting in Autonomous Driving ApplicationsCode
2024RA-LUniScene: Multi-Camera Unified Pre-Training via 3D Scene ReconstructionCode
2024arXivPanoptic-FlashOcc: An Efficient Baseline to Marry Semantic Occupancy with Panoptic via Instance CenterCode
2023CVPRVoxFormer: Sparse Voxel Transformer for Camera-based 3D Semantic Scene CompletionCode
2023arXivFB-OCC: 3D Occupancy Prediction based on Forward-Backward View TransformationCode
2023CVPRTPVFormer: An academic alternative to Tesla's Occupancy Networkcode

Multi-Modal Occupancy

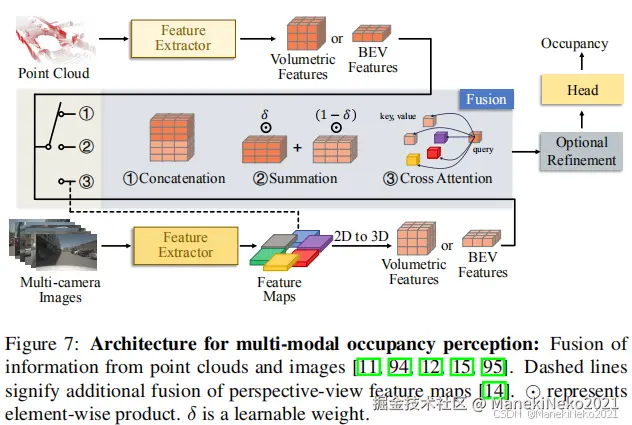

多模态的Occ算法一般有两个分支，图像分支和之前的类似从2D变换到3D的特征后与提取到的3D点云特征融合，融合方式也分直接concate、按权重叠加、CrossAttention方式自动学习，针对图像和点云融合后的特征也可以再用SelfAttention/CrossAttention等方式调整一下在丢给占用预测头

在这里插入图片描述

一些前沿方法

YearVenuePaper TitleCode
2024ECCVOccGen: Generative Multi-modal 3D Occupancy Prediction for Autonomous DrivingProject Page
2024RA-LCo-Occ: Coupling Explicit Feature Fusion with Volume Rendering Regularization for Multi-Modal 3D Semantic Occupancy PredictionProject Page
2024arXivLiCROcc: Teach Radar for Accurate Semantic Occupancy Prediction using LiDAR and CameraProject Page

3D Occupancy数据集

Occupancy难点

来自Occupancy任务是难在数据还是算法上？总结的难点

gt难做：真值稠密化（不能太稀疏）、动静态目标不能有拖影、地面干净无误检、区分遮挡和非遮挡元素、类别划分正确、细粒度足够等等；这就涉及到前景稠密化、背景稠密化、多帧如何有效拼接？如何分割地面？如何清理地面等多个方面，实施起来难度较大，需要很多trick，很多同学训出来的模型往往误检测一大堆......

模型优化：如何将2D特征有效投影到3D空间，如何把计算量较大的模型轻量化部署等，都是行业比较关注的难题

模型监督模式：模型的监督部分关注监督模式，是直接用Occ真值监督还是通过点云监督，或是自监督？如果没有3D真值怎么办？能否借助NeRF完成2D层面上的监督，直接绕开3D真值？这些都是学术界和工业界比较关注的部分。

Occ3D-nuScenes数据集

基本信息

比较主流的数据集，用于CVPR 2023自动驾驶挑战赛，基于nuScenes数据集制作得到。一共有18个类别，0-16类别同nuScenes-lidarseg，17类“free”代表没有被占据的栅格体素。每个体素分辨率是0.4m × 0.4m × 0.4m，覆盖范围是x,y方向[-40m, 40m]，z方向[-1m ,5.4m]，基础信息如下：

TypeInfo
mini404
train28,130
val6,019
test6,008
cameras6
voxel size0.4m
range[-40m, -40m, -1m, 40m, 40m, 5.4m]
volume size[200, 200, 16]
#classes0 - 17

标注方式

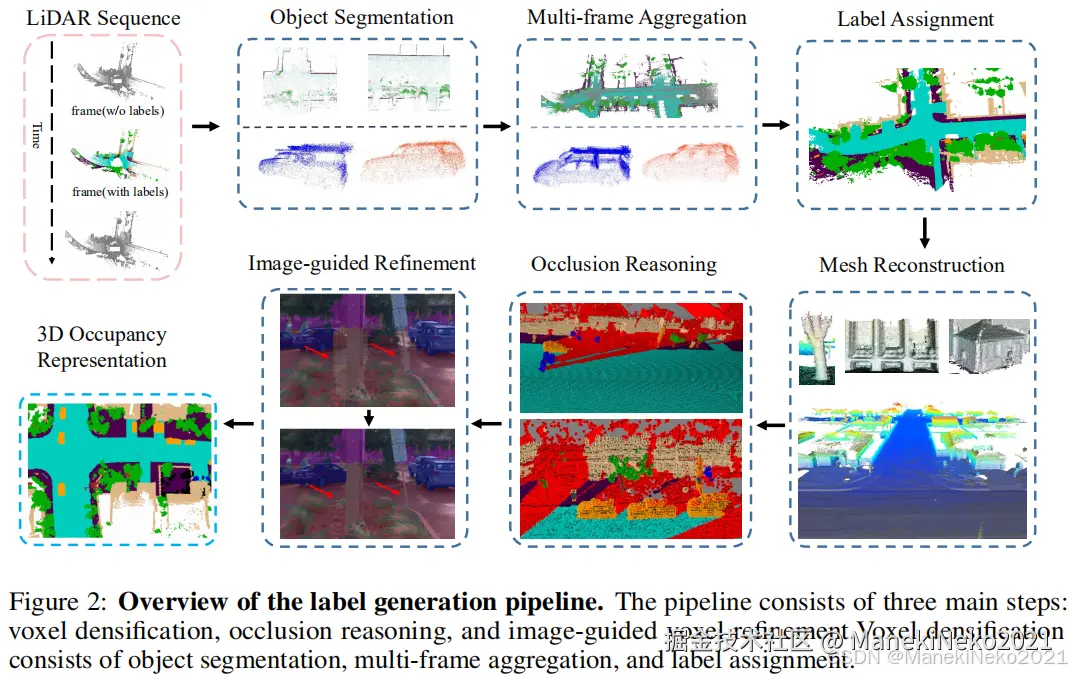

下方图片一般的Occupancy标注制作流程，来自Occ3d这篇论文。简单来讲就是第一步先聚合多帧点云中已标注的静态、动态物体，并进行网格重建修补孔洞，这样对聚合后的点云做体素化就能得到比较稠密的标注数据，；然后使用光线投射(Ray Casting)对漏标的体素进行更完善标注，即遮挡推理(Occlusion Reasoning)；再基于图像上的分割标注对误标的体素调整，即基于图像监督的体素精调(Image-guided Voxel Refinement)。

在这里插入图片描述

体素稠密化(Voxel Densification)

单帧点云是非常稀疏的，用来做体素占用gt效果不好，要实现稠密化，有以下几个步骤：

  • 取多帧点云数据，将其中的静态物体（建筑等）、动态物体（人、车等）区分并标注
  • 静态物体直接叠加多帧点云构成当前帧，可以再基于定位信息运动补偿来对齐多帧点云；针对动态物体，先扣取出来对应物体的点云，将点从激光坐标系转换到BBOX坐标系后进行多帧聚合（这块论文没有明确讲解，官方代码不完整，也没看到这部分的；个人理解是为多帧中同一物体构建同一个坐标系，方便直接叠加在一起）。然后将聚合后的动态物体放回到当前帧中，这样物体都更密集了
  • 一般数据中标注的都是关键帧，因此还会用KNN将关键帧附近的未标注的几帧点云进行自动标注，有点类似做个tracking
  • 聚合后的多帧点云难免会有些缝隙孔洞，论文中使用VDBFusion算法对点云进行Mesh reconstruction
  • 最终对聚合后的点云进行体素化，因为点云已经有语义信息（类别标注），所以每个体素可以根据包含的点云确定体素的语义（包含多种可能要靠投票机制来确定体素的语义），这样就得到一个相对密集的体素标注

Occlusion Reasoning for Visibility Mask

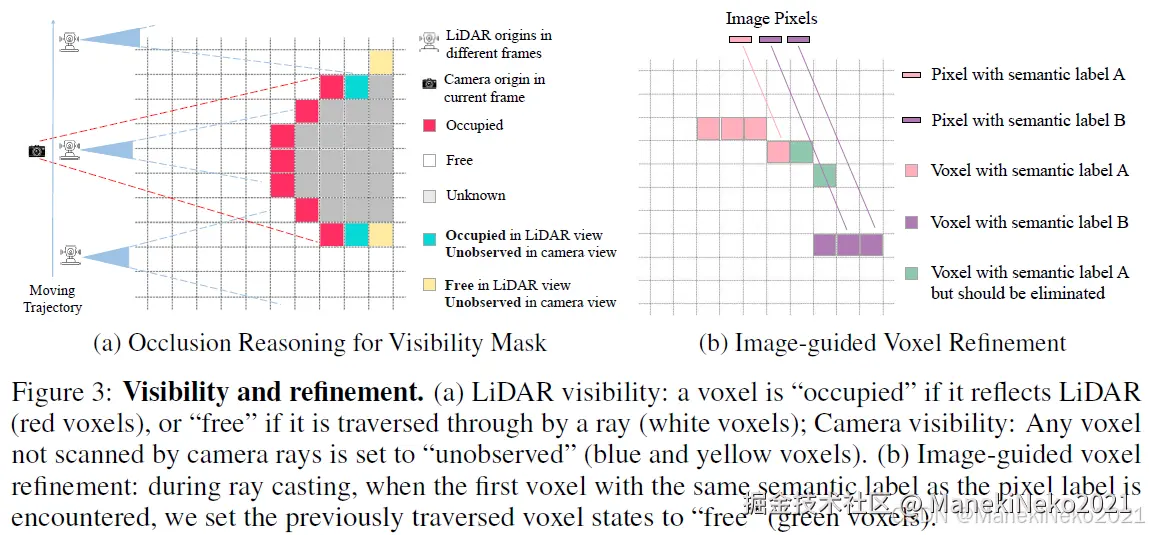

这一步会对体素标注进一步处理，并考虑不同视角下（激光视角、相机视角）的可见性，原理见下图的左边部分3a。 激光视角下，如果激光射线打到的对应体素标记为占用（体素内也会有点云数据），对应红色网格；而在此之前穿过的体素则是空气，没有物体因此标记为“free”，对应白色网格，最终得到的就是[mask_lidar]标签。由于传感器安装位置区别，会有一些体素在点云中有而图像中看不到（视角受限，如青蓝色、米黄色格子），同样根据光线投影可以得到在相机视角下的体素占用情况，即[mask_camera]标签。由于大多数模型都是基于图像进行占用预测，所以常用[mask_camera]来做evaluation，那些在激光中有而图像上没有的体素一般会被忽略，这也为mIoU计算漏洞埋下伏笔，下面的评价指标有讲。

在这里插入图片描述

Image-guided Voxel Refinement

这步是用图像上的mask信息对一些误标、多标的体素修正，原理见上图3b部分。还是基于光线投影法，将体素和相机中心连线得到射线，该射线也会穿过图像即每个射线将体素和像素能连接起来（怎么做到的论文没有啊...），如果体素类别和像素类别一致则为同一个物体，匹配成功，即体素标签正确，否则就是误标。如上图粉红色类别A所在的射线，像素上是物体A起始的位置（再右边一个像素就是物体B了），所以射线连接的体素应该也是物体在体素中的起始位置，而右边那个绿色的体素就是误标的，应该标记为"free"；同样对紫色射线一样，只有像素标签和体素标签一致才匹配成功，否则就算有体素占用但类别不一致也算误标（对应另外那个绿格）。

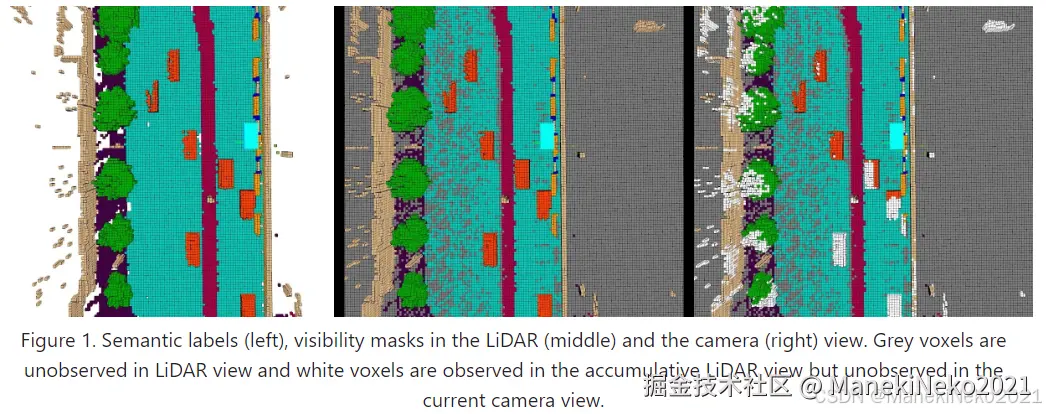

最终标注效果

在这里插入图片描述

评价指标

C是类别数，𝑇𝑃𝑐,𝐹𝑃𝑐,𝐹𝑁𝑐 𝑇𝑃_𝑐 , 𝐹𝑃_𝑐 , 𝐹𝑁_𝑐 分别是对某个类别cic_{i}的 true positive, false positive, and false negative 预测个数，最终mIoU是个类别IoU的均值，公式如下

mIoU=1C∑c=1CTPcTPc+FPc+FNc,mIoU=\frac{1}{C}\sum\limits_{c=1}^{C}\frac{TP_{c}}{TP_{c}+FP_{c}+FN_{c}},

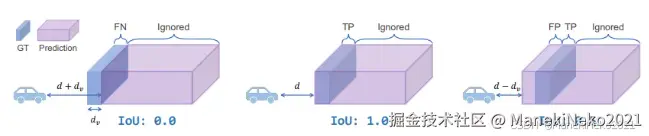

另外mIoU指标有个漏洞，SparseOcc 纯稀疏3D占用网络和 RayIoU 评估指标这篇讲的很清楚，下图也是其论文中的。简单来说就是Occ3D-nuScenes计算mIoU时有个visible mask参数，如果为True会只会将相机可见区域的体素纳入计算，而对Ignored类的物体不算loss，如下图的墙体为GT，后面墙体部分为不可见区域。第一种情况，gt完全没预测TP=0，所以IoU=0；第二种情况，预测和gt贴合，TP部分完全一直，但是因为墙体后面多预测的部分不纳入计算，不会被当成FP，所以FP、FN都是0，最终IoU为1；同理第三种情况，FP和TP大小一样，但墙体后面多预测部分还是不算做FP，最终IoU为0.5。这意味着鼓励模型预测一个厚表面，越厚能和gt重合概率越大，而且多预测还没惩罚。这个漏洞能让BEVFormer用上visible mask之后，mIoU从24涨到了39，足足15个点。

在这里插入图片描述

其他数据

来自 HuaiyuanXu/3D-Occupancy-Perception 的整理

DatasetYearVenueModality# of ClassesFlowLink
OpenScene2024CVPR 2024 ChallengeCamera-✔️Intro.
Cam4DOcc2024CVPRCamera+LiDAR2✔️Intro.
Occ3D2024NeurIPSCamera14 (Occ3D-Waymo), 16 (Occ3D-nuScenes)❌Intro.
OpenOcc2023ICCVCamera16❌Intro.
OpenOccupancy2023ICCVCamera+LiDAR16❌Intro.
SurroundOcc2023ICCVCamera16❌Intro.
OCFBench2023arXivLiDAR-(OCFBench-Lyft), 17(OCFBench-Argoverse), 25(OCFBench-ApolloScape), 16(OCFBench-nuScenes)❌Intro.
SSCBench2023arXivCamera19(SSCBench-KITTI-360), 16(SSCBench-nuScenes), 14(SSCBench-Waymo)❌Intro.
SemanticKITT2019ICCVCamera+LiDAR19(Semantic Scene Completion task)❌Intro.
