流程总览
布局阶段得到布局树，其中包含各个渲染对象的位置、几何、样式等信息。
布局树为绘制阶段的输入数据，将布局树转化为屏幕像素的一个过程

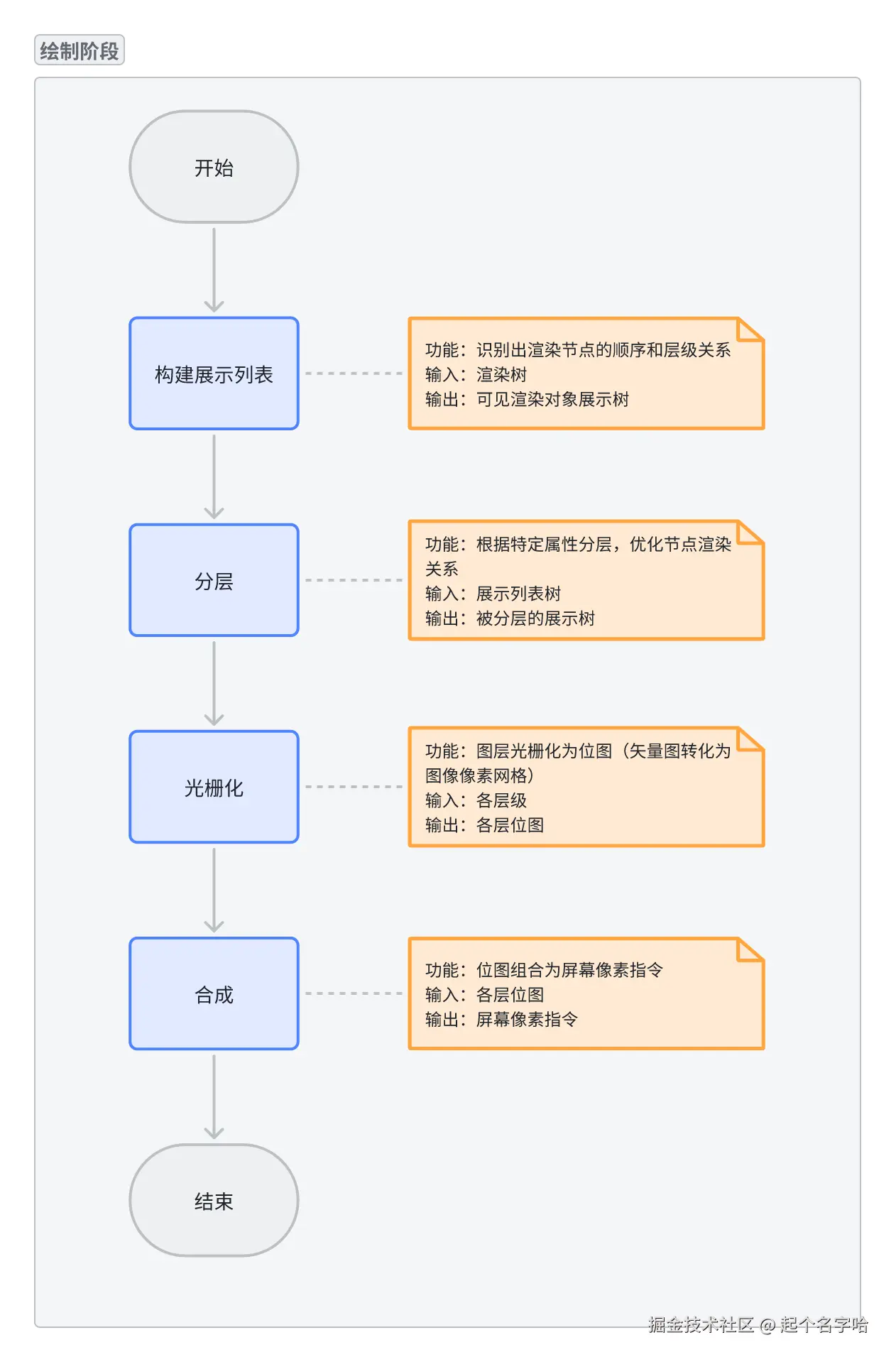

绘制阶段分为4个部分
- 构建展示列表
- 分层
- 光栅化
- 合成
构建展示列表
展示列表通过遍历布局树得到。
每个列表项都是一组绘制指令集，记录着元素的矩形、文本、图像等。
整个列表构成一组高级指令集合，记录绘制顺序。
分层
根据展示列表的渲染先后顺序，以及特殊布局样式属性，实现分层
- z-index
- position absolute fixed
- opacity
- transform 3D转换
分层后的数据结构参考：
const layerTree = {
type: 'root',
children: [
{
type: 'layer',
element: '.container',
position: { top: 0, left: 0 },
size: { width: 400, height: 300 },
backgroundColor: 'lightgray',
children: [
{
type: 'layer',
element: '.box',
transform: 'translateZ(0)',
position: { top: 50, left: 50 },
size: { width: 100, height: 100 },
backgroundColor: 'lightblue',
children: []
},
{
type: 'node',
element: '.text',
position: { top: 200, left: 100 },
content: 'Hello, World!',
style: {
color: 'darkred',
fontSize: '20px'
}
}
]
}
]
};
重点参考其中每个节点的type属性，如果为root，表示是根级，会创建一个层级；如果为layer，表示此层及其之后的子孙层级存在独立的层级（相对此层级的父级）；如果为node，则其层级和它的父级在同一层级（不分层）。
光栅化
分层后得到一个标记层级关系的分层树，每一个分层都会独立进行光栅化。
光栅化是将图层转化为位图（矢量图像转化为图像像素网格）。
位图包含屏幕各个位置的展示样式（颜色）。
合成
通过光栅化，能够得到每个层级在屏幕中的像素样式，但布局树中存在多个图层，它们存在渲染先后顺序，每个层级在每一个像素点都有一个独立的展示样式，但屏幕只有一个像素点，需要展示哪一个层级呢？这就是合成需要做的事。
每个层级按照先后顺序依次从上到下合成，这是一个覆盖的过程（opacity需要特殊计算样式），得到屏幕每个像素样式。
整个屏幕的像素样式缓存到GPU中，由GPU映射渲染到物理屏幕的每个像素点。
