Vue + Cesium 实现自定义地图底图切换组件

在现代地理信息系统应用中，底图的选择对于提升用户体验至关重要。本文介绍了一个基于Vue和Cesium的底图切换组件的实现细节，该组件允许用户动态地在多种地图风格间自由切换，涵盖了从卫星影像到矢量地图等多种类型。通过精心设计的UI交互和灵活的地图服务接入，实现了高效且友好的地图底图管理方案。

技术选型与环境搭建

• 前端框架：Vue.js，利用其响应式数据绑定与组件化特性简化界面逻辑开发。
• 3D地球引擎：Cesium，提供强大的WebGL驱动的三维地球展示能力。
• 地图资源：集成天地图、高德地图以及Bing Maps等多源地图服务。

组件设计与功能

用户界面设计

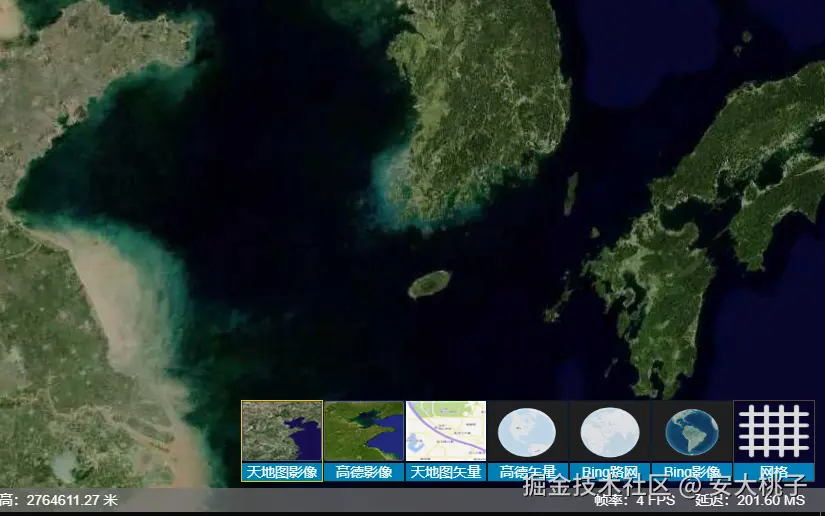

• 组件结构：组件通过.baseMap容器固定于页面右下角，内含多个.baseMap-item以图标加文字形式展示不同的地图类型。

• 交互逻辑：

  • 鼠标悬停显示所有地图选项；
  • 点击任意地图选项切换至对应地图；
  • 当前激活的地图项拥有高亮边框，提升视觉反馈。

功能实现要点

1. 动态底图加载：根据用户选择，通过changeMapType方法动态更改Cesium.Viewer的imageryLayers，支持即时加载不同地图服务提供的底图图层。
2. 底图数据配置：维护一个包含地图名称、类型、图标等信息的baseMapList数组，便于管理和扩展底图种类。
3. 跨源请求处理：使用Token（如天地图的tk参数）解决跨域访问地图服务的问题。
4. 自适应瓦片模式：针对不同地图服务商的坐标系，如高德地图需采用特定的AmapMercatorTilingScheme适配其切片规则。
5. 地形显示控制：当切换到网格图层时，提供removeTerrain与restoreTerrain方法动态管理地形展示，确保底图展示的完整性与兼容性。

使用

引入组件，在cesium初始化完成后再进行加载渲染，一定要注意这一点，viewer是cesium的viewer实例对象，这个是非常关键的必传的参数。当然，你也可以用其他方式传参；

还支持传入地图类型数据 mapType，传入后可根地图类型在初始化加载影像时加载你想要的地图类型。默认加载地图影像的可选的类型有天地图影像、高德影像、天地图矢量、高德矢量、微软矢量、微软影像以及网格地图。

加载高德地图还用到了一个定位纠偏的插件，不用的话定位不准确，会有偏差。

天地图需要Token，你可以自己去申请一个。必应（微软）地图需要有cesium的token，只要是你注册了cesium的账号，微软的影像资源都是免费试用的。

<template>
    ...
    <base-layer v-if="mapLoaded" :viewer="viewer" :map-type="props.mapType"></base-layer>
    ...
</template>

关键代码段解析

// 切换底图逻辑
const changeMapType = async (map) => {
    // 更新当前选中地图的信息
    mapData.mapType = map.type;
    mapData.mapName = map.name;
    mapData.mapIcon = map.icon;
    // 根据地图类型调用不同的加载逻辑
    await changeBaseMap(mapData.mapType);
}

这段代码体现了组件的核心功能逻辑，通过异步操作确保地图切换过程的平滑性和响应性。changeBaseMap方法内部根据不同的地图类型实例化对应的ImageryProvider，并通过Cesium API动态替换或添加至场景，实现了底图的即时更换。

示例代码

<template>
    <div class="baseMap" @mouseenter="showMap = true" @mouseleave="showMap = false">
        <div class="baseMap-item active" v-if="!showMap">
            <img class="icon" :src="mapData.mapIcon" alt="">
            <div class="mapname">{{ mapData.mapName }}</div>
        </div>
        <div v-else :class="mapData.mapType === item.type ? 'baseMap-item active' : 'baseMap-item'"
            @click="changeMapType(item)" v-for="item in baseMapList" :key="item.id">
            <img class="icon" :src="item.icon" alt="">
            <div class="mapname">{{ item.name }}</div>
        </div>
    </div>
</template>

<script setup lang="ts">
import { nextTick, onMounted, reactive, ref, defineEmits } from "vue";
import baseMapIcon from '@/static/baseMap/index.js';
import AmapMercatorTilingScheme from '@/modules/AmapMercatorTilingScheme/AmapMercatorTilingScheme';
import * as Cesium from "cesium";

const showMap = ref(false);
const props = defineProps({
    viewer: {
        type: Object as () => Cesium.Viewer,
        required: true
    },
    // 默认地图类型
    mapType: {
        type: String,
        default: 'tdt'
    }
});
var viewer: Cesium.Viewer | undefined = props.viewer;
const mapData = reactive({
    mapType: props.mapType,
    mapName: '',
    mapIcon: ''
});
const baseMapList = [
    { id: 1, name: '天地图影像', type: 'tdt', icon: baseMapIcon.tdt_img },
    { id: 2, name: '高德影像', type: 'gd', icon: baseMapIcon.gaode_img },
    { id: 3, name: '天地图矢量', type: 'tdt_v', icon: baseMapIcon.tdt_vec },
    { id: 4, name: '高德矢量', type: 'gd_v', icon: baseMapIcon.gaode_vec },
    { id: 5, name: 'Bing路网', type: 'BingRoad', icon: baseMapIcon.bing_vec },
    { id: 6, name: 'Bing影像', type: 'BingAerial', icon: baseMapIcon.bing_img },
    { id: 7, name: '网格', type: 'grid', icon: baseMapIcon.grid },
];

const changeMapType = (map) => {
    mapData.mapType = map.type;
    mapData.mapName = map.name;
    mapData.mapIcon = map.icon;
    changeBaseMap(mapData.mapType)
};

const changeBaseMap = async (type) => {
    if (viewer && viewer.imageryLayers.length > 0)
        viewer.imageryLayers.removeAll();
    restoreTerrain()
    switch (type) {
        case 'tdt':
            loadTdtMap();
            break;
        case 'gd':
            loadGdMap();
            break;
        case 'gd_v':
            loadGdVectorMap();
            break;
        case 'tdt_v':
            loadTdtVectorMap();
            break;
        case 'BingRoad':
            loadBingRoadMap();
            break;
        case 'BingAerial':
            loadBingAerialMap();
            break;
        case 'grid':
            loadGridMap();
            break;
        default:
            console.error('Unsupported map type:', type);
    }
};

const loadTdtMap = () => {
    let tdtMap = new Cesium.WebMapTileServiceImageryProvider({
        url: 'https://t{s}.tianditu.gov.cn/img_w/wmts?service=WMTS&request=GetTile&version=1.0.0&layer=img&tileMatrixSet=w&TileMatrix={TileMatrix}&TileRow={TileRow}&TileCol={TileCol}&style=default&format=tiles&tk=你的Token',
        subdomains: ['1', '2', '3', '4', '5', '6', '7'],
        layer: 'tdt_imgLayer',
        style: 'default',
        format: 'image/jpeg',
        tileWidth: 256,
        tileHeight: 256,
        tileMatrixSetID: 'GoogleMapsCompatible',
        maximumLevel: 18,
    });
    viewer.imageryLayers.addImageryProvider(tdtMap);
};

const loadGdMap = () => {
    let gdMap = new Cesium.UrlTemplateImageryProvider({
        url: 'https://webst02.is.autonavi.com/appmaptile?style=6&x={x}&y={y}&z={z}&lang=zh_cn',
        tileWidth: 256,
        tileHeight: 256,
        tilingScheme: new AmapMercatorTilingScheme(),
        maximumLevel: 18,
    });
    viewer.imageryLayers.addImageryProvider(gdMap);
};

const loadGdVectorMap = () => {
    let gdvMap = new Cesium.UrlTemplateImageryProvider({
        url: 'https://webrd02.is.autonavi.com/appmaptile?lang=zh_cn&size=1&scale=2&style=8&x={x}&y={y}&z={z}',
        tileWidth: 256,
        tileHeight: 256,
        tilingScheme: new AmapMercatorTilingScheme(),
        maximumLevel: 18,
    });
    viewer.imageryLayers.addImageryProvider(gdvMap);
};

const loadTdtVectorMap = () => {
    let tdtMap = new Cesium.WebMapTileServiceImageryProvider({
        url: 'https://t{s}.tianditu.gov.cn/vec_w/wmts?service=WMTS&request=GetTile&version=1.0.0&layer=vec&tileMatrixSet=w&TileMatrix={TileMatrix}&TileRow={TileRow}&TileCol={TileCol}&style=default&format=tiles&tk=你的Token',
        subdomains: ['1', '2', '3', '4', '5', '6', '7'],
        layer: 'tdt_imgLayer',
        style: 'default',
        tileWidth: 256,
        tileHeight: 256,
        tileMatrixSetID: 'GoogleMapsCompatible',
        maximumLevel: 24,
    });
    viewer.imageryLayers.addImageryProvider(tdtMap);
};

const loadBingRoadMap = () => {
    viewer.imageryLayers.addImageryProvider(
        await Cesium.IonImageryProvider.fromAssetId(4),
    );
};

const loadBingAerialMap = () => {
    viewer.imageryLayers.addImageryProvider(
        await Cesium.IonImageryProvider.fromAssetId(2),
    );
};

const loadGridMap = () => {
    let gridOptions = {
        color: Cesium.Color.fromCssColorString('#ccc'),
        backgroundColor: Cesium.Color.fromCssColorString('#00000000'),
        glowColor: Cesium.Color.fromCssColorString('#666'),
        glowWidth: 1,
        cells: 2
    };
    var GridImagery = new Cesium.GridImageryProvider(gridOptions);
        viewer.imageryLayers.addImageryProvider(GridImagery);
        viewer.scene.globe.baseColor = Cesium.Color.BLACK;
        removeTerrain()
}；

const currentTerrainProvider = ref(null)
function removeTerrain() {
    // 获取当前地形提供者
    currentTerrainProvider.value = viewer.scene.terrainProvider;

    if (currentTerrainProvider.value) {
        // 如果当前地形提供者存在，则移除它
        viewer.scene.terrainProvider = undefined;
    }

    // 或者替换为一个空的地形提供者
    viewer.scene.terrainProvider = new Cesium.EllipsoidTerrainProvider();
}
function restoreTerrain() {
    if (currentTerrainProvider.value) {
        viewer.scene.terrainProvider = currentTerrainProvider.value;
    }
}
const findMapDetails = () => {
    const map = baseMapList.find((item) => item.type === mapData.mapType);
    if (map) {
        mapData.mapName = map.name;
        mapData.mapIcon = map.icon;
    }
};
onMounted(() => {
    viewer = props.viewer
    findMapDetails()
    changeBaseMap(mapData.mapType)
})
</script>
<style lang="scss" scoped>
.baseMap {
    position: fixed;
    right: 10px;
    bottom: 30px;
    z-index: 999;
    display: flex;

    .baseMap-item {
        width: 80px;
        height: 80px;
        text-align: center;
        // line-height: 60px;
        color: #fff;
        border: 1px solid #092131cc;
        cursor: pointer;

        &:hover {
            border: 1px solid #9c7a1d8e;
        }

        &.active {
            border: 1px solid #ffbb00;
        }

        .icon {
            width: 80px;
            height: 60px;
        }

        .mapname {
            line-height: 18px;
            background-color: #00b8ffad;
            width: 80px;
            height: 18px;
        }
    }
}
</style>

结论

通过上述实现，我们获得了一个既美观又实用的底图切换组件，不仅提升了地理信息系统应用的用户体验，也展示了Vue与Cesium结合的强大定制能力。此外，组件的设计考虑了地图服务的多样性，保证了系统的灵活性和扩展性，为后续集成更多地图资源打下了坚实基础。

源码

完整源码和使用案例 请看这里，里面还有其他一些我写案例东西，可以的话请给个star
