写在开头
哈喽呀，早上好各位！😀
今天...Em...好像也没有什么好唠叨的，奥运会也闭幕了，单调的生活又少了一点乐子，归于平静。
世人都说平淡的生活，才是人生的常态，是幸福的基石。嗯...应该是吧，就这样。😋

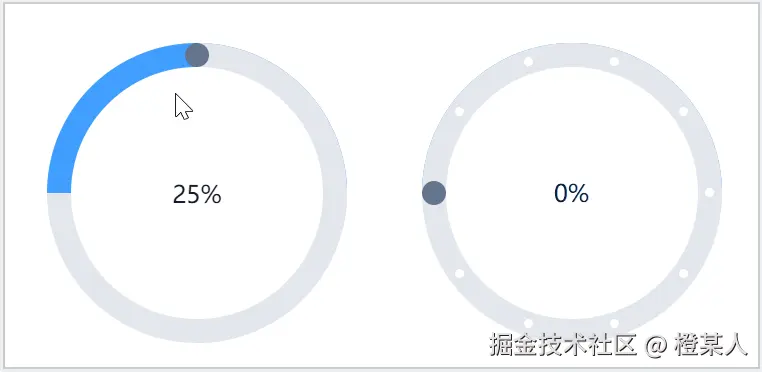

正题！这次要分享的是圆形滑动输入条的内容，具体效果如下，请诸君按需食用。
Em...没错，又是和拖动相关的呢😋，已经连续写了好几篇文章都有拖动的操作，快玩出花了。
前因

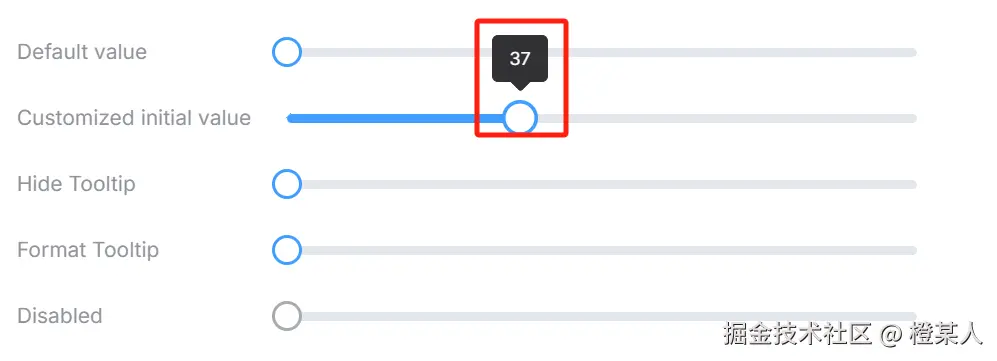

最近，小编在业务中使用到了 element-plus 的滑块组件。
当然，这已经足够用了，仅是普通业务而已。
不过，当时在想为什么没有圆形的滑块呢❓不好用吗❓不是也挺有趣的❓🙊
小编还查看了 ant-design 与 arco-design UI框架，好像是没有想象的这种圆形滑块呢。😶
ant-design与arco-design管滑块组件叫滑动输入条，Em，好像更形象一点。
嘿嘿，那就自己来敲一个耍耍吧，说不定以后能用上也说不定，冲。💪
沿着圆拖动
要想完成圆形滑动输入条功能，首先，最基础、最关键的能力就是能滑动，也就是要能拖动，而且是绕着圆拖动。
咱们循序渐进，先来让元素变得可拖动，且看：
<!DOCTYPE html>
<html>
<head>
<style>
body {
padding: 0;
margin: 0;
height: 100vh;
display: flex;
justify-content: center;
align-items: center;
flex-direction: column;
}
.slider {
height: 200px;
width: 200px;
border: 1px solid #e4e7ed;
border-radius: 50%;
box-sizing: border-box;
position: relative;
}
.slider__ball {
height: 16px;
width: 16px;
border-radius: 50%;
background-color: #64748b;
position: absolute;
top: 0;
left: 0;
cursor: move;
user-select: none;
}
</style>
</head>
<body>
<div class="slider">
<div class="slider__ball"></div>
</div>
<script>
document.addEventListener("DOMContentLoaded", () => {
const sliderDOM = document.querySelector('.slider');
const sliderBallDOM = document.querySelector('.slider__ball');
let dx = 0;
let dy = 0;
sliderBallDOM.addEventListener("mousedown", handleMouseDown);
function handleMouseDown(e) {
const startPos = {
x: e.clientX - dx,
y: e.clientY - dy,
};
function handleMouseMove(e) {
dx = e.clientX - startPos.x;
dy = e.clientY - startPos.y;
sliderBallDOM.style.transform = `translate3d(${dx}px, ${dy}px, 0)`;
};
function handleMouseUp() {
document.removeEventListener('mousemove', handleMouseMove);
document.removeEventListener('mouseup', handleMouseUp);
};
document.addEventListener('mousemove', handleMouseMove);
document.addEventListener('mouseup', handleMouseUp);
}
});
</script>
</body>
</html>

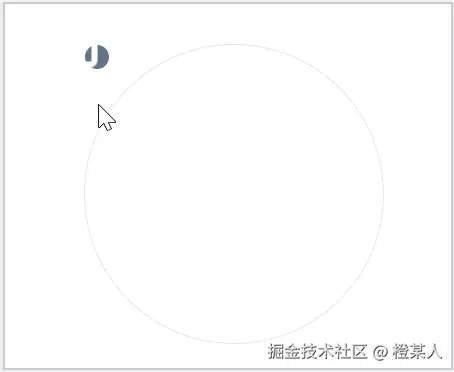

效果：
很简单哈，还是一样熟悉的配方。😋
接下来，我们要来解决如何才能让小球沿着圆来拖动呢❓
咱们现在拥有 dx 与 dy 两个变量，它们是小球的拖动距离。
我们知道每次拖动，会产生很多 (dx1, dy1)/(dx2, dy2)/(dx3, dy3)/... 的坐标，将这些坐标不断赋值给到小球，小球就能顺着这些坐标运动起来；而圆在页面也可以看成是 (rx1, ry1)/(rx2, ry2)/(rx3, ry3)/... 的坐标集合；那如果咱们将每次拖动产生的 dx/dy 变量转化成按圆的坐标集合，再赋值给到小球，那么小球就能沿着圆运动了。
Em...原理大概就是这么个意思吧🙊，但要完成这个过程，也没那么简单，需要涉及一些基础的数学知识，三角函数、勾股定理都知道吧。😃
先来看看代码的实现过程吧，讲多了也没啥用。
document.addEventListener("DOMContentLoaded", () => {
// ...
const { width: sliderWidth } = sliderDOM.getBoundingClientRect();
const { width: sliderBallWidth } = sliderBallDOM.getBoundingClientRect();
// 计算圆的半径
const radius = sliderWidth / 2;
// 计算小球的几何中心
const center = radius - sliderBallWidth / 2;
function handleMouseDown(e) {
// ...
function handleMouseMove(e) {
const dxTemp = e.clientX - startPos.x;
const dyTemp = e.clientY - startPos.y;
// 计算拖动位置到中心的距离和角度
const centerDistance = Math.sqrt(
Math.pow(dxTemp - center, 2) + Math.pow(dyTemp - center, 2)
);
const sinValue = (dyTemp - center) / centerDistance;
const cosValue = (dxTemp - center) / centerDistance;
// 根据角度和半径计算新的位置
dx = center + radius * cosValue;
dy = center + radius * sinValue;
};
}
});
增加了一些代码，咱由上往下讲，圆半径（radius），呃...就不说了，都懂。😗
小球的几何中心（center），指的是小球元素的边框（或更准确地说，是左边缘）到圆形容器中心点的水平距离。我们将小球元素放置在这个位置上时，小球的中心将与圆形容器的边缘对齐。

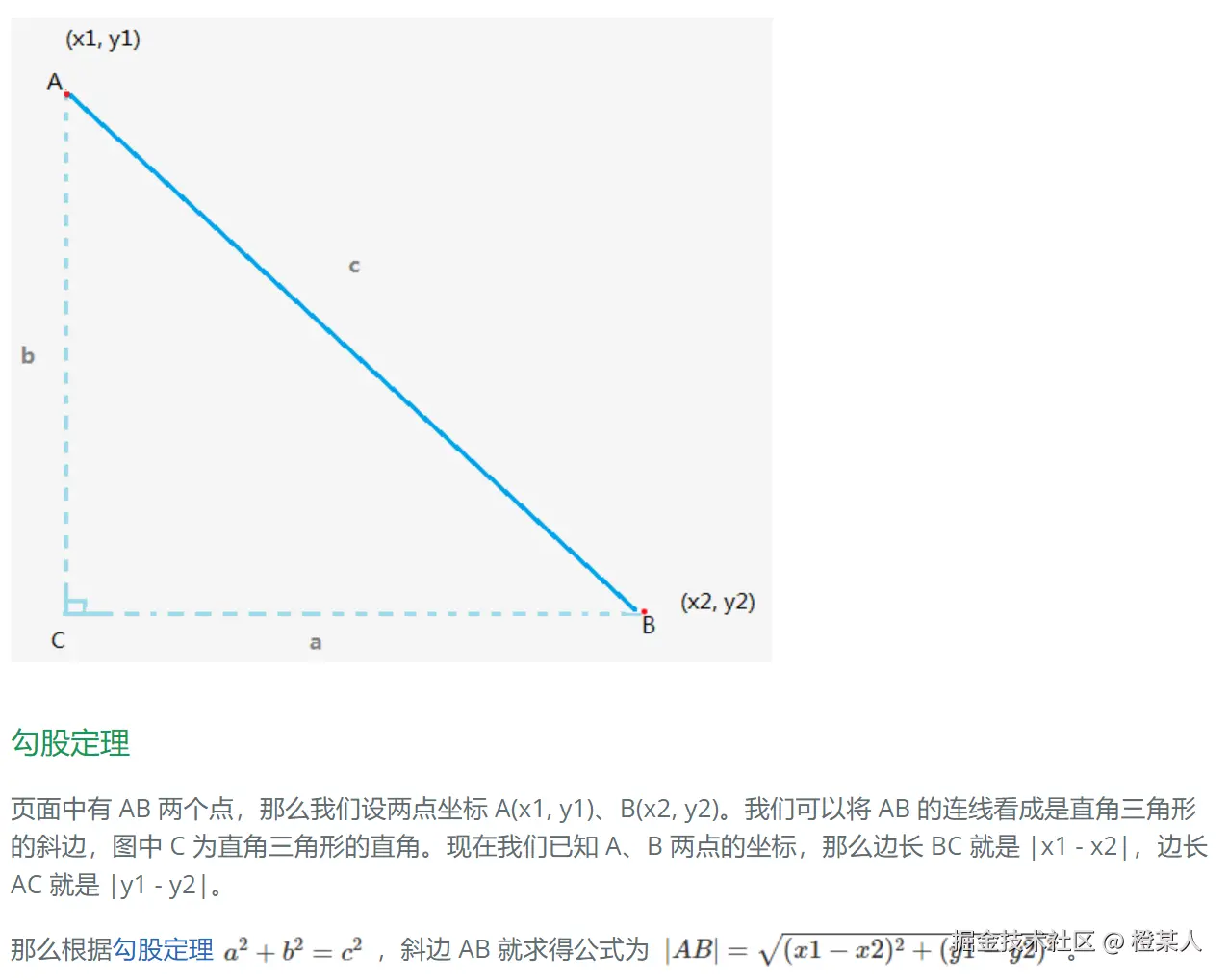

centerDistance 是小球中心点到圆中心点距离，这个公式（Math.sqrt(Math.pow(x1 - x2, 2) + Math.pow(y1 - y2, 2))）用于计算二维空间中两点之间的距离。由于小球的几何中心位置信息 center.x 与 center.y 是一样的，所以简化为 center。

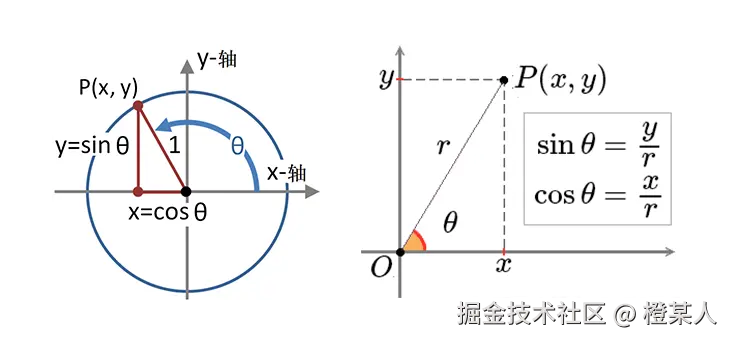

知道这个距离后，用这个距离再根据三角函数公式就能计算出 sinValue 和 cosValue，它们代表了从中心点到拖动点的直角三角形的正弦和余弦值。
而有了正弦和余弦值后，再结合半径，继续根据三角函数公式计算，就能再次算出新的位置信息了。

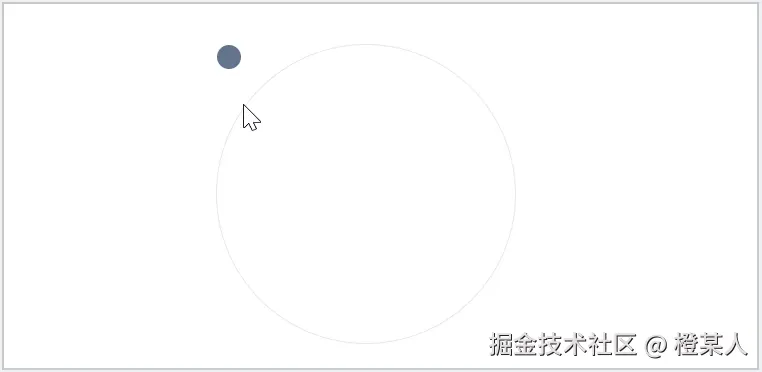

效果：
虽然稍微有点绕😵，但这应该是大部分人能慢慢推导出来的结果的。
咱们再来看看"高级"一点的形式，算是优化吧。😋
function handleMouseMove(e) {
const dxTemp = e.clientX - startPos.x;
const dyTemp = e.clientY - startPos.y;
// 计算拖动的弧度值
const rawAngleRadians = Math.atan2(dyTemp - center, dxTemp - center);
dx = center + radius * Math.cos(rawAngleRadians);
dy = center + radius * Math.sin(rawAngleRadians);
sliderBallDOM.style.transform = `translate3d(${dx}px, ${dy}px, 0)`;
}
通过调用 JS 的 Math.atan2 函数（反正切），计算出两个坐标点之间的的平面角度（以弧度为单位），咱就称为弧度值吧。有了这个弧度值后，结合半径并直接使用 JS 中的三角函数，就能很轻松算出新的坐标信息了。
最后的效果也是一样的，挺过这个计算其他的就比较简单一点了，还没完，继续来看。😪
初始化状态
从上面动图中可以看到，初始化时，小球的位置并不在圆上，这是咱们要解决的第二个问题。我们增加一个初始化函数来处理所有的初始情况：
function init(initialRadian = 0) {
// 计算初始弧度值，初始的小球位置(dx/dy)假设都为0
const radians = Math.atan2(0 - center, 0 - center);
// 看下面解释
const radian = initialRadian * Math.PI * 2 - Math.PI;
dx = center + radius * Math.cos(radian);
dy = center + radius * Math.sin(radian);
sliderBallDOM.style.transform = `translate3d(${dx}px, ${dy}px, 0)`;
}
init();

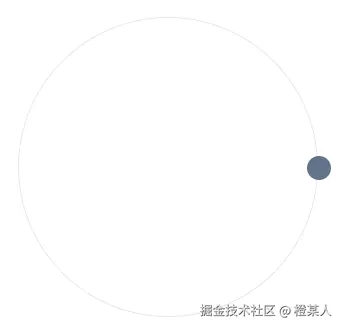

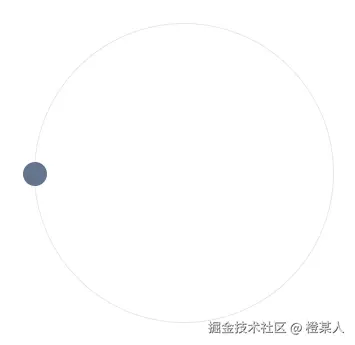

当 init() 时，效果：

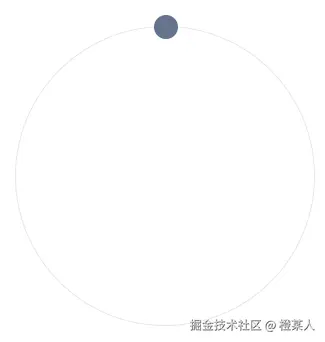

当 init(0.25) 时，效果：
当 init(0.5) 时，效果：
其实咱们无非就是要给 dx 与 dy 一个初始值，它们初始值不再是 0 了。❌
而计算它们的值，咱们还是可以通过 Math.atan2 函数的形式计算，只是咱们加了一个 initialRadian 参数来控制初始的位置，方便后续的其他扩展。
Math.PI * 2：表示圆的弧长，就是我们常说的2π，应该都知道吧。initialRadian * Math.PI * 2：确定初始弧度值在整个圆周上所占的比例，initialRadian值范围是0~1。- Math.PI：减去π是将参考点（或初始点）从圆的右侧（或3点钟位置）转移到圆的左侧（或9点钟位置）。
- Math.PI：不减其实也没事，或者减去2π都可以，但你要记好初始点位置，小编的初始点位置是从左边端点开始。注意，一旦减去，后续的其他计算都要考虑到这个操作，计算的时候要加回来❗
显示进度
滑块组件，一般拖动的时候，都会显示一个数值来表示进度状态。🔢
咱们也给自己的圆形滑动输入条加上一个进度状态，我们以百分比的形式来展示，这更符合圆形状态。当然，你也可以转化成其他的数值。
结构：
<div class="slider">
<div class="slider__ball"></div>
<div class="percent"></div>
</div>
样式：
.slider {
/* ... */
/* 显示在圆正中间 */
display: flex;
justify-content: center;
align-items: center;
}
逻辑实现：
const percentDOM = document.querySelector('.percent');
function handleMouseMove(e) {
// ...
// 计算进度状态
const percent = (rawAngleRadians + Math.PI) / (Math.PI * 2);
percentDOM.innerText = `${Math.round(percent * 100)}%`;
};
function init(initialRadian = 0) {
// ...
percentDOM.innerText = `${Math.round(initialRadian * 100)}%`;
}

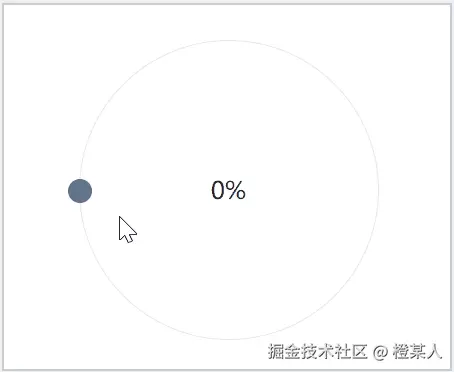

效果：
逻辑就增加了四行代码😃，rawAngleRadians 为前面计算出来的弧度值，+ Math.PI 就是因为我们在 init 函数中减掉了一个 π，这会就要加回来了。然后用其来除以圆的周长（Math.PI * 2）就能算出占比了。
当然，初始的时候也别忘记了，可以看到在 init 函数中也增加了一行代码。而且呢，你发现没有，刚好 initialAngle 参数的值范围是0~1是最合适的😉，这当然也是有预谋的设定了。
由于存在多次的 DOM 操作，咱们把代码优化一下：
// ...
// 弧度值所占周长大小，0~1
let totalRadian = 0;
function handleMouseMove(e) {
// ...
totalRadian = (rawAngleRadians + Math.PI) / (Math.PI * 2);
updatePageView();
};
function init(initialRadian = 0) {
// ...
totalRadian = initialRadian;
updatePageView();
}
/** @name 统一更新页面视图 **/
function updatePageView() {
sliderBallDOM.style.transform = `translate3d(${dx}px, ${dy}px, 0)`;
percentDOM.innerText = `${Math.round(totalRadian * 100)}%`;
}
增加了统一更新 DOM 的方法，后续如果需要把其改造成 Vue 或者 React 组件时，可以直接按照该方法去绑定 DOM 就行，其他逻辑应该是照旧。
轨道样式
咱们已经成功打造了圆形滑动输入条的核心功能，它可以流畅拖动，清晰展示进度，基本满足了用户的输入需求。

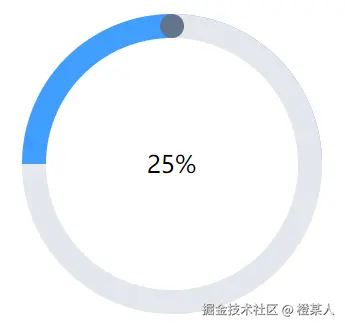

但现在，我们要给它穿上华丽的外衣（怎么也要穿件衣服吧😋），让它不仅仅止步于功能的实用，而是要颜值与实力并存。开玩笑的，反正就让它好看一点吧，如下的样子：
Em...有点像环形图呢。👻
结构：
<div class="container">
<div class="slider">
<div class="slider__ball"></div>
<div class="percent"></div>
</div>
<div class="overlay"></div>
<div class="half half__1"></div>
<div class="half half__2"></div>
</div>
包裹了一个容器，同级增加了三个元素。
样式：
/* ... */
.slider {
height: 100%;
width: 100%;
/* width: 200px;*/
/* height: 200px;*/
/* border: 1px solid #e4e7ed; */
/* ... */
}
.container {
width: 200px;
height: 200px;
box-sizing: border-box;
padding: 8px;
border-radius: 50%;
position: relative;
background-color: #cbd5e1;
overflow: hidden;
}
.overlay {
border-radius: 50%;
background: #fff;
position: absolute;
top: 16px;
left: 16px;
right: 16px;
bottom: 16px;
z-index: 5;
}
.half {
position: absolute;
top: 0;
left: 0;
height: 50%;
width: 100%;
transform-origin: 50% 100%;
z-index: 1;
}
.half__1 {
background: #409eff;
}
逻辑实现：
function updatePageView() {
sliderBallDOM.style.transform = `translate3d(${dx}px, ${dy}px, 0)`;
percentDOM.innerText = `${Math.round(totalRadian * 100)}%`;
// 轨道
halfDOM.style.backgroundColor = totalRadian > 0.5 ? '#409eff' : 'inherit';
halfDOM.style.transform = `rotate(${totalRadian > 0.5 ? 360 * totalRadian - 180 : 360 * totalRadian}deg)`;
}
上面，咱们拥有一个 totalRadian 的变量，它指的是拖动的弧度值占圆形容器的周长比例，有这玩意，可以把它转换成角度，根据如下的公式：
- 将角度转换为弧度：
const radians = degrees * (Math.PI/180); - 将弧度转换为角度：
const degrees = radians * (180/Math.PI);
有了角度后，就好办了。😃
不知道你以前有没有单独用 DOM 绘制过饼图，它的原理就是利用旋转，也就是角度来实现的。当然，现在都是使用 Canvas 了，时代变了。🌏
下面小编使用 DOM 单独绘制了两个饼图，你可以仔细瞧瞧其原理过程。而咱们的圆形滑动输入条是环形图，只是多了一个 .overlay 元素遮住了中间部分而已。
固定刻度滑动
解决完组件样子问题后，咱们可以再来给组件升升级，增加一些其他功能。

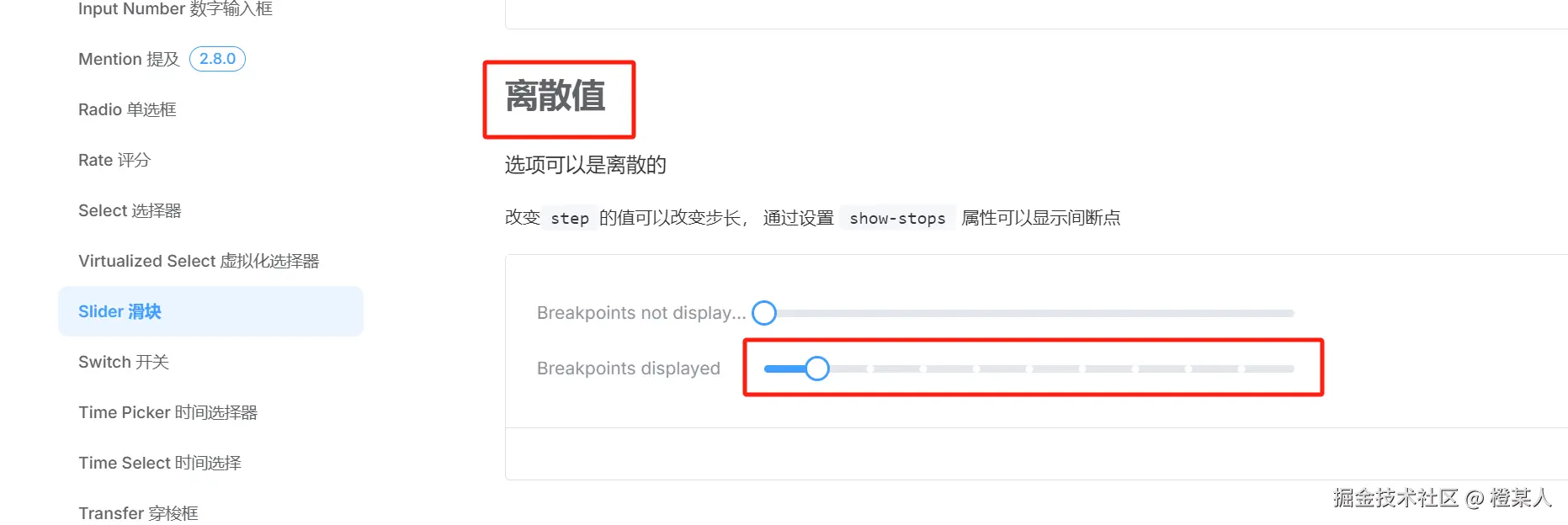

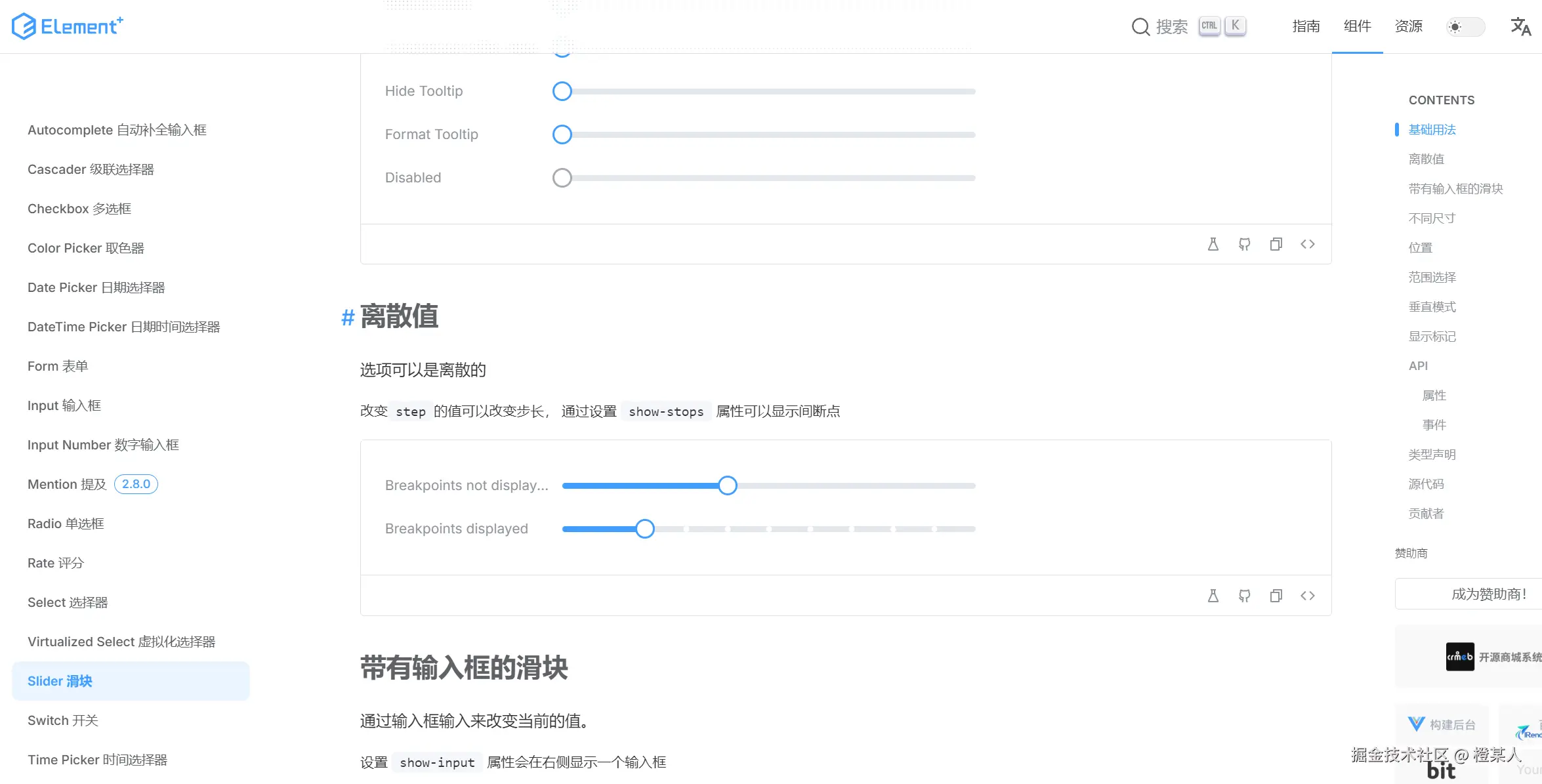

比如，像滑块这种"离散值"的功能：
😯Em...是个不错的功能，来看看如何实现。
先来生成一些刻度：
// 分成10个刻度
const step = 10;
/** @name 生成刻度 **/
function createTicks(step = 0) {
const container = document.querySelector(".container");
// 通过圆周长计算每个刻度的大小
const angleStep = (2 * Math.PI) / step;
// 遍历每个刻度，创建一个 div
for (let i = 0; i < step; i++) {
const tick = document.createElement("div");
tick.classList.add("tick");
// 计算当前刻度的位置
const angle = angleStep * i;
const x = center + radius * Math.cos(angle);
const y = center + radius * Math.sin(angle);
// 设置刻度的位置
tick.style.position = "absolute";
tick.style.left = `${x + 16 - 3}px`;
tick.style.top = `${y + 16 - 3}px`;
// 添加刻度到容器
container.appendChild(tick);
}
}
createTicks(step);
样式：
/* ... */
.tick {
width: 6px;
height: 6px;
border-radius: 50%;
background-color: #fff;
position: absolute;
z-index: 8;
}

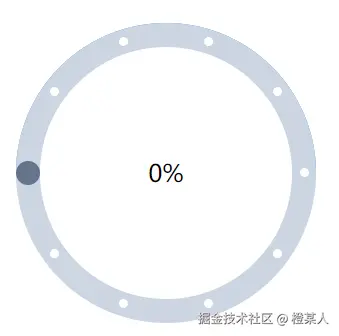

效果：

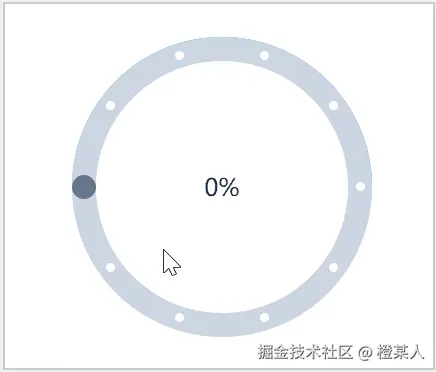

先假定生成10个小刻度，接下来滑动的时候，我们就需要按照这些刻度规规矩矩的滑动，不能随心所欲了。
由于小球运动是由 dx/dy 来决定的，所以按刻度来运动的话，其实也就是限制 dx/dy 变量的生成规则就行了。
const step = 10;
const degreeIncrement = 360 / step; // 最小移动刻度
const degreesToRadians = Math.PI / 180; // 将角度转换为弧度的常数
function handleMouseMove(e) {
const dxTemp = e.clientX - startPos.x;
const dyTemp = e.clientY - startPos.y;
// 计算拖动弧度值
const rawAngleRadians = Math.atan2(dyTemp - center, dxTemp - center);
// 防止在开始拖动时，细微的操作就完成完整拖动了
const radiansTemp = (rawAngleRadians + Math.PI) / (Math.PI * 2);
if (radiansTemp * 360 === 360) return;
// 计算限制后新的弧度值
const roundedAngleRadians = Math.round(
rawAngleRadians / (degreeIncrement * degreesToRadians)
) * (degreeIncrement * degreesToRadians);
// 生成规整的dx/dy
dx = center + radius * Math.cos(roundedAngleRadians);
dy = center + radius * Math.sin(roundedAngleRadians);
// 单独计算弧度值，保持轨道与小球运动同步
const radians = Math.atan2(dy - center, dx - center);
totalRadian = (radians + Math.PI) / (Math.PI * 2);
updatePageView();
};
还是仅需要在 handleMouseMove 函数限制 dx/dy 的生成就可以，具体就看上面的注释啦。😉
那么，到此就完结了，总得来说，也挺简单吧，百行代码而已，就是一些计算麻烦一点，下面放了完整的源码，需要可以再瞅瞅，告辞。👻👻👻
完整源码
传送门 👈👈👈
