echarts柱状图的使用及详细配置（折线图你可能会了，渐变柱状图呢？）
1、认识、引入和使用
先来看看我们柱状图是什么样子：
柱状图的使用跟我们的echarts折线图差不多，只不过我们在echarts折线图文章之中进行了大量的铺垫，习惯了echarts折线图的使用以后，使用我们柱状图就轻而易举了。
👉 引入
这里我们依然是采用echarts5 之中的写法，echarts4可以看看我关于echarts的折线图的文章部分
import * as echarts from 'echarts';// 5.4区别4引入方式
👉 使用
这里使用部分也是跟我们折线图的部分差不多，甚至不想看的可以直接跳过就可以了！
<div ref="chartRef" style="width: 100%; height: 400px;"></div>
<template>
<div ref="chartRef" style="width: 100%; height: 400px;"></div>
</template>
<script setup>
import { onMounted, ref } from 'vue';
import * as echarts from 'echarts';
// 创建对 DOM 元素的引用
const chartRef = ref(null);
onMounted(() => {
// 在 DOM 挂载后初始化 ECharts
const chart = echarts.init(chartRef.value);
// 设置图表的配置项和数据
const option = {
xAxis: {
type: 'category',
data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
},
yAxis: {
type: 'value'
},
series: [
{
data: [120, 200, 150, 80, 70, 110, 130],
type: 'bar'
}
]
};
// 使用配置项和数据显示图表
chart.setOption(option);
});
</script>
<style scoped>
/* 可以根据需要添加样式 */
</style>

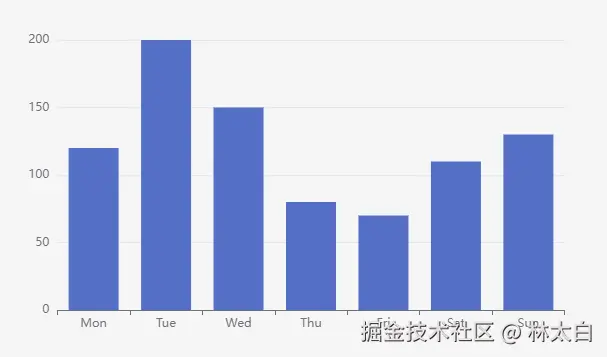

然后我们看看我们的效果
这里可以看到我们已经基本把柱状图写好了，接下来就可以调整细节了
2、详细调整和使用
👉控制柱状图颜色
- 柱子渐变 series -> color 通过series中的color进行更改

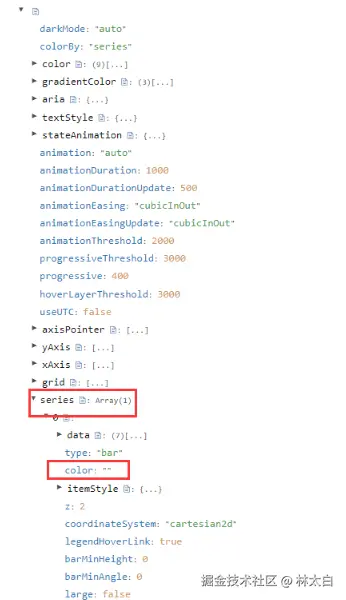

官网之中我们可以详细看到这个配置项
更改柱子为渐变色
这边我们尝试一下更改
// 线性渐变，前四个参数分别是 x0, y0, x2, y2, 范围从 0 - 1，相当于在图形包围盒中的百分比，如果 globalCoord 为 `true`，则该四个值是绝对的像素位置
color: {
type: 'linear',
x: 0,
y: 0,
x2: 0,
y2: 1,
colorStops: [
{
offset: 0,
color: 'red' // 0% 处的颜色
},
{
offset: 1,
color: 'blue' // 100% 处的颜色
}
],
global: false // 缺省为 false
}

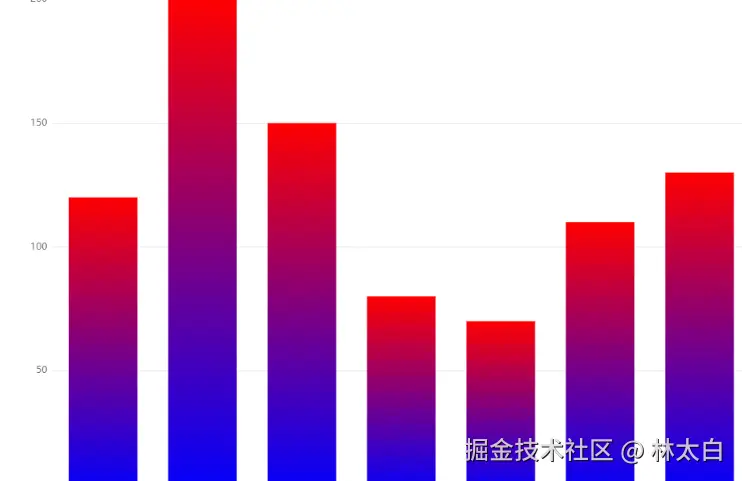

然后看看我们更改以后的效果
五个柱子分别显示不同颜色
上面我们写的柱子里面都是同一种渐变色，现在有个需求，就是需要五个柱子分别展示不同的五种渐变色，那么这个时候我们应该如何写呢
在series中有itemStyle属性，该属性支持使用回调函数，使用echarts中自带的渐变色对象返回相关对象

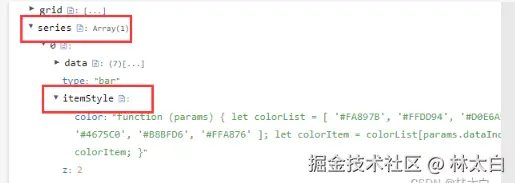

利用series中的itemStyle参数
> LinearGradient中的参数前四个参数分别代表
x : 从左向右 1 ——> 0
y：从上向下 1 ——> 0
x2：从右向左 1 ——> 0
y2：从下向上 1 ——> 0
如果想要左右效果的渐变，那么只需修改x->x2即可
👉 然后我们进行一下相对应的更改尝试一下：
return new echarts.graphic.LinearGradient(0, 0, 1, 0, [{ // x->x2
offset: 0,
color: colorItem[0]
},
{
offset: 1,
color: colorItem[1]
}
], false);
具体就是这里这个参数
itemStyle: {
normal: {
color: function (params) {
let colorList = [
'#FA897B',
'#FFDD94',
'#D0E6A5',
'#FFDD94',
'#4675C0',
'#B8BFD6',
'#FFA876'
];
let colorItem = colorList[params.dataIndex];
return colorItem;
}
}
}

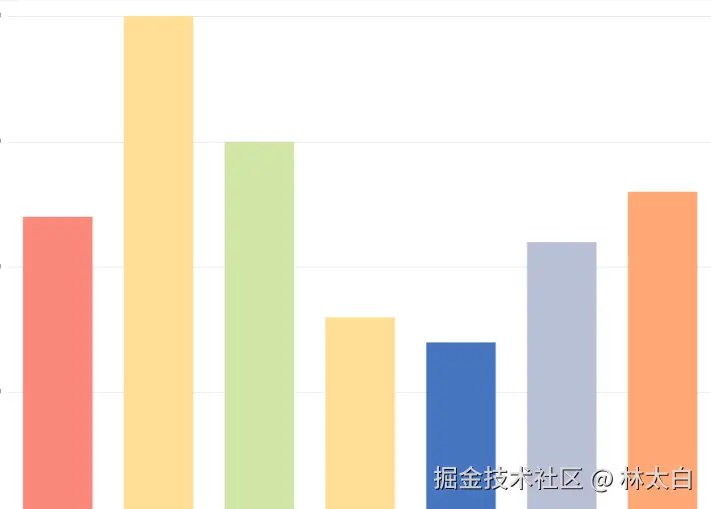

这里我们可以看看最后的效果
分别显示不同的渐变色柱子
利用itemStyle中的normal color回调函数返回一个渐变色
itemStyle: {
normal: {
color: function (params) {
let colorList = [
['#FA897B', '#FFDD94'],
['#D0E6A5', '#FFDD94'],
['#4675C0', '#B8BFD6'],
['#86E3CE', '#CCABD8'],
['#64A4D6', '#C782C2'],
['#bdc2e8', '#e6dee9'],
['#FFA876', '#FF5B00']
];
let colorItem = colorList[params.dataIndex];
return new echarts.graphic.LinearGradient(0,0,0,1, //y->y2
[
{
offset: 0,
color: colorItem[0]
},
{
offset: 1,
color: colorItem[1]
}
],
false
);
}
}
}
更改以后的效果
👉改变分类类型
需要更改雷达图的分类，就更改data数据
yAxis: [
{
type: 'category',
axisTick: {
show: false
},
data: ['周一', '周二', '周三', '周四', '周五', '周六', '周日'],
axisLabel:{
fontSize: 100, //控制字体大小
},
}
],
👉设置四个圆角的半径
设置 barBorderRadius 属性，可以分别设置四个圆角的半径。
在数组中，依次表示左上角、右上角、右下角、左下角的圆角半径。通过调整这些数值，可以达到自定义圆角样式的效果。
option = {
// 其他配置项...
series: [{
type: 'bar',
data: [10, 20, 30, 40, 50],
itemStyle: {
borderRadius: [5, 5, 0, 0] // 设置四个圆角的半径，顺序为左上、右上、右下、左下
}
}]
};

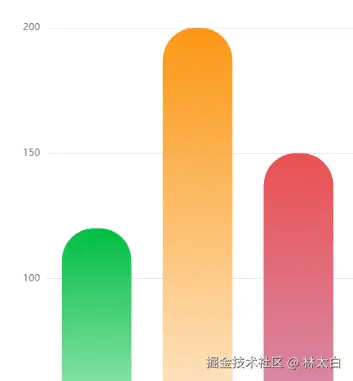

更改以后的效果
设置柱状图顶部显示数字
通过设置 label 属性来实现柱状图内部显示数值的效果
option = {
// 其他配置项...
series: [{
type: 'bar',
data: [10, 20, 30, 40, 50],
label: {
show: true, // 显示数值
position: 'inside' // 设置显示位置为柱状图内部
}
}]
};
👉 设置柱状图顶部显示数字位置
支持：top / left / right / bottom / inside / insideLeft / insideRight / insideTop / insideBottom / insideTopLeft / insideBottomLeft / insideTopRight / insideBottomRight
也可以用一个数组表示相对的百分比或者绝对像素值表示标签相对于图形包围盒左上角的位置
// 绝对的像素值
position: [10, 10],
// 相对的百分比
position: ['50%', '50%']
👉 设置柱状图顶部提示tooltip
自定义提示tooltip样式
tooltip: {
trigger: 'axis',
axisPointer: {
type: 'shadow'
},
// 自定义tooltip样式
formatter: function (params) {
var tooltipHtml = '';
tooltipHtml += '<div style="background-color:rgba(255,255,255,0.8);border:1px solid #aaa;padding:10px;">';
tooltipHtml += '<p style="margin:0;">自定义标题</p>';
tooltipHtml += '<hr style="border:0.5px solid #aaa;margin:5px 0;">';
tooltipHtml += '<p style="margin:0;">' + params[0].axisValue + '</p>';
tooltipHtml += '<p style="margin:0;">系列名称：' + params[0].seriesName + '</p>';
tooltipHtml += '<p style="margin:0;">数值：' + params[0].value + '</p>';
tooltipHtml += '</div>';
return tooltipHtml;
}
},

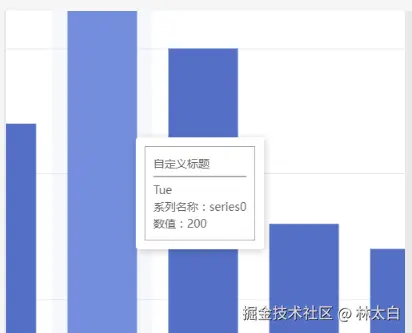

定义完成以后看看我们最后的效果：

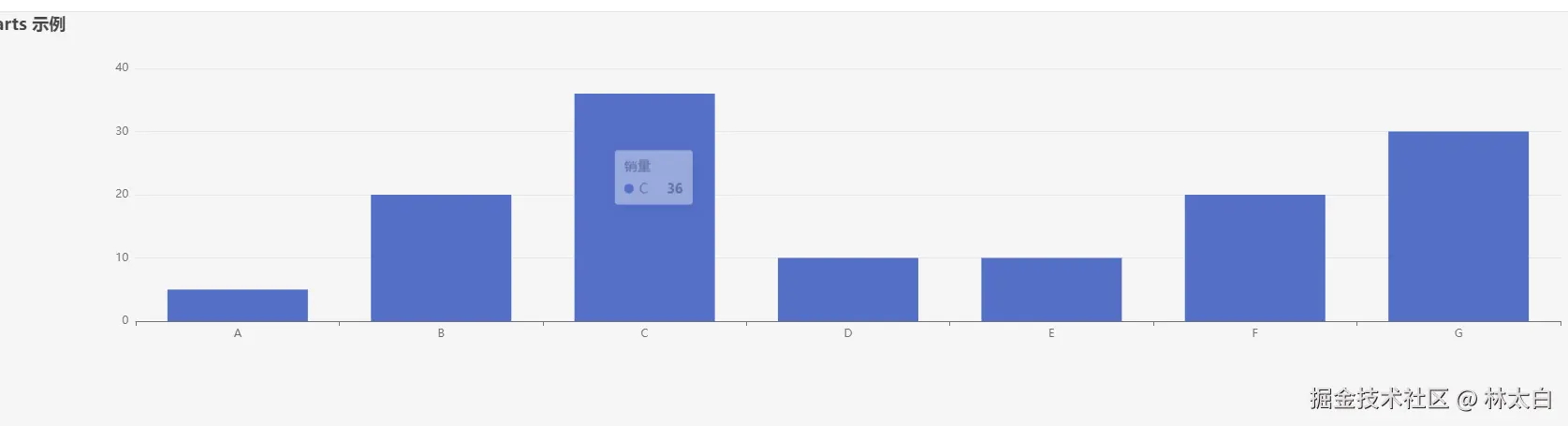

自定义提示tooltip多类型柱子显示
tooltip: {
trigger: 'axis',
axisPointer: {
type: 'shadow'
},
// 自定义tooltip样式
formatter: function (params) {
var tooltipHtml = '';
tooltipHtml += '<div style="background-color:rgba(255,255,255,0.8);border:1px solid #aaa;padding:10px;">';
tooltipHtml += '<p style="margin:0;">自定义标题</p>';
tooltipHtml += '<hr style="border:0.5px solid #aaa;margin:5px 0;">';
for (var i = 0; i < params.length; i++) {
tooltipHtml += '<p style="margin:0;">' + params[i].name + '：' + params[i].value + '</p>';
}
tooltipHtml += '</div>';
return tooltipHtml;
}
},
👉左侧label为内部的时候如何去除数字为0

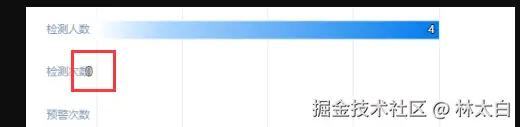

先来看看我们最后完成效果以后的缺陷：
这里我们重新用一下自定义数据就可以
label: {
show: true,
position: 'insideRight',
formatter: function(params) {
return params.value !== 0 ? params.value : '';//这是关键，在需要的地方加上就行了
}
},
3、 横向柱状图数据配置
柱状图我也可以调成横躺之类的，我们可以先看看画面

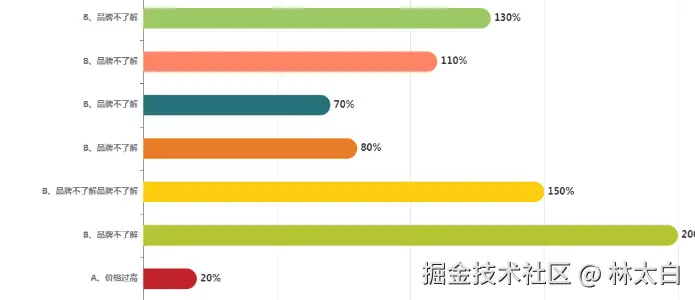

效果图
完整使用和配置，这里我们就直接上代码了！
```js
option = {
color: ['#1890FF'],
textStyle: {
fontSize: 14,
fontStyle: 'normal',
fontWeight: 'bold'
},
grid: {
top: '5%',
left: '20%',
right: '4%',
bottom: '16%',
containLabel: true,
borderWidth: 0,
y: 80,
y2: 60
},
xAxis: {
type: 'value',
// max:50,
axisLine:{
show:true,
lineStyle: {
color: '#fefef',
},
},
axisLabel: {
show: true,
interval: 0,
formatter: '{value} %' // 给每个数值添加%
}
},
yAxis: {
axisLine:{
show:true,
lineStyle: {
color: '#fefef',
},
},
type: 'category',
data: [
'A、价格过高',
'B、品牌不了解',
'B、品牌不了解品牌不了解',
'B、品牌不了解',
'B、品牌不了解',
'B、品牌不了解',
'B、品牌不了解'
]
},
series: [
{
itemStyle: {
normal: {
color: function (params) {
// build a color map as your need.
var colorList = [
'#C1232B',
'#B5C334',
'#FCCE10',
'#E87C25',
'#27727B',
'#FE8463',
'#9BCA63',
'#FAD860',
'#F3A43B',
'#60C0DD',
'#D7504B',
'#C6E579',
'#F4E001',
'#F0805A',
'#26C0C0'
];
return colorList[params.dataIndex];
},
label: {
show: true,
position: 'right',
formatter: '{c}%' //这是关键，在需要的地方加上就行了
},
//设置柱子圆角
barBorderRadius: [0, 20, 20, 0]
},
backgroundStyle: {
color: '#EBEEF5'
}
},
data: [20, 200, 150, 80, 70, 110, 130],
type: 'bar',
barWidth: 30 //柱图宽度
}
]
};
