在2010年的一篇介绍K-means聚类分析的博文中，博主使用K-means聚类分析了“中国男足近几年在亚洲到底处于几流水平。 ”其收集了亚洲十六支队伍在2006年世界杯、2010年世界杯、2007年亚洲杯的参赛成绩（亚洲杯不含澳大利亚）。

基于战绩探讨国足在亚洲队伍中到底处于何种水平，实质上可以看作一个聚类问题，且易于被理解为一个“无监督”的聚类问题——这是出于足球缺乏绝对的定量判断标准的考虑而下的判断：由于比赛的变动无常性，难以定量地给出“一流球队”标签作为参照。但是通过无监督的分类，并不需要预先给出特定球队的水平，而可以依据相似性原则将数据集划分为N类，给出水平相近的球队的划分结果。

本文主要是以足球战绩为例，探讨自组织特征映射神经网络（Self-Organizing Feature Map, SOFM） 和K-means聚类方法之间的区别。重点在于原理讨论，结果仅供娱乐。

数据获取与处理

选取16支亚洲球队（包含澳大利亚），以一个五维向量标表示各球队成绩，不同的维度表示不同的大赛，如下所列：2006年世界杯、2010年世界杯、2007年亚洲杯、2011年亚洲杯、2016年亚洲杯。对于比赛成绩的编码方法同上K-Means博文：

对于世界杯，进入决赛则取其最终排名；没有进入决赛的，打入预选赛十强赛赋40；预选赛小组未出线的赋50.
对于亚洲杯，前四名取其排名；八强赋5；十六强赋9；预选赛没出现的赋17.

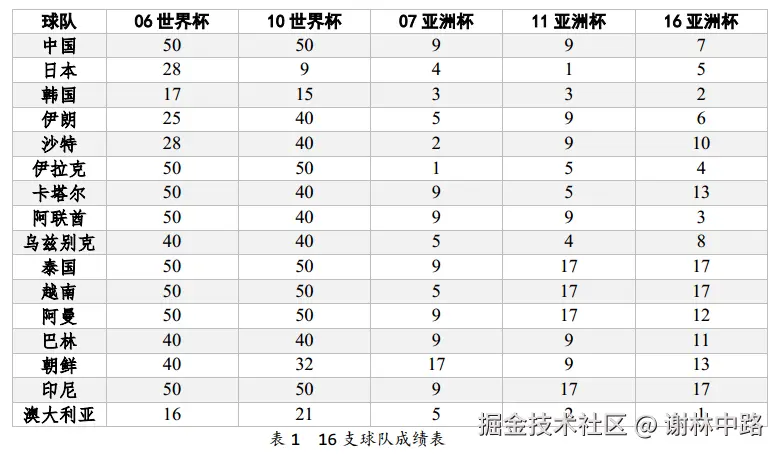

可得16支球队的特征向量如表1所示。

自组织神经网络

自组织映射(Self-Organizing Map, SOM)可以通过学习输入空间中的数据，生成一个低维、离散的映射(Map)，某种程度上，可看成一种降维算法。

自组织映射神经网络是一种无监督的人工神经网络(Artificial Neural Network，ANN)，不同于一般神经网络基于损失函数的反向传递来训练，它运用竞争学习(Competitive Learning)策略，依靠神经元之间互相竞争逐步优化网络。同时，使用近邻关系函数(Neighborhood Function)来维持输入空间的拓扑结构。

假设网络输入层包含 $m$ 个神经元，核心层包含 $n$ 个神经元，输入向量为 $P=[p_1,p_2,...,p_m]$ ，则其权重为 $m\times n$ 矩阵，网络输出为

\bf{Y}=\bf{P}\omega

在 $n$ 个输出神经元中，有一个神经元取最大值，成为获胜神经元。假设获胜神经元为 $Y_k$ ，则相应的权值按下式进行调整：

\Delta \omega_{ik}=\eta (P_{i}-\omega_{ik})Y_{k}

即网络权值以 $\eta$ 为步长向输入的样本值 $P_{i}$ 靠近。在下一轮计算中， $Y_{k}$ 以更大的概率胜出为获胜神经元，当 $\eta$ 取适当值时，网络权值经过逐步学习，最终等于输入样本向量，由此达到了学习向量的目的。从映射的角度来看，由于每个输入样本都对应一个特定的神经元，即可实现输入样本的分类。

MATLAB给出了简易搭建自组织特征映射网络的函数selforgmap，官方文档给出了易懂的关于自组织映射神经网络的介绍、范例说明。

实验

程序的实现主要分为输入样本、创建自组织映射网络并进行网络训练、聚类、有序输出等步骤。

收集的数据以矩阵形式定义，每个国家的成绩表示为矩阵中单行的五维向量。

%% 输入样本
N_team = 16;
team = {'中国','日本','韩国','伊朗','沙特','伊拉克','卡塔尔','阿联酋','乌兹别克','泰国','越南','阿曼','巴林','朝鲜','印尼','澳大利亚'};
data_init = [50,50,9,9,7;       % 中国
    28,9,4,1,5;                 % 日本
    17,15,3,3,2;                % 韩国
    25,40,5,9,6;                % 伊朗
    28,40,2,9,10;               % 沙特
    50,50,1,5,4;                % 伊拉克
    50,40,9,5,13;               % 卡塔尔
    50,40,9,9,3;                % 阿联酋
    40,40,5,4,8;                % 乌兹别克
    50,50,9,17,17;              % 泰国
    50,50,5,17,17;              % 越南
    50,50,9,17,12;              % 阿曼
    40,40,9,9,11;               % 巴林
    40,32,17,9,13;              % 朝鲜
    50,50,9,17,17;              % 印尼
    16,21,5,2,1]';              % 澳大利亚

进行数据预处理，将数据按比赛（矩阵的列）归一化。

% 数据归一化
data = mapminmax(data_init);

用MATLAB神经网络工具箱创建自组织特征映射网络，并指定竞争层大小，进行网络训练。其中，值得注意的是：选择合宜的聚类参数。过分细致的类别分类是没有意义的，这将使每个队伍几乎独占一类；而粗略的二分也缺乏分类意义。

指定聚类的类别数为4，设置网络竞争层包含4个节点，为2×2结构。训练结束后，每个输入向量应属于一个竞争层节点。

%% 创建自组织映射网络
sofm_net = selforgmap([2,2]);
%% 网络训练
sofm_net = init(sofm_net);
sofm_net = train(sofm_net, data([1,2,3,4,5],:));

完成数据聚类后，同类数据被赋相同的标签。然而，这个标签事实上是随机的，并不具有有序的水平排名的意义。统计聚类类别的战绩以使其有序化，存储于元胞数组中制表输出。

% 统计每一个聚类类别的战绩，使得原本无序的标签有序化
score = zeros(1, 5);
for i = 1:5
    temp = data(:, rslt == i);
    score(i) = mean(temp(:));
end
[~, index] = sort(score);
rlst_temp = zeros(N_team, 1);
for i = 1:5
    rlst_temp(rslt == index(i)) = i;
end
%% 制表输出
rlst_cell = cell(N_team,  2);
for i = 1:N_team
    rlst_cell{i, 1} = team{i};
    rlst_cell{i, 2} = rlst_temp(i);
end
cell2table(rlst_cell,  'VariableNames',  {'team', 'level'})

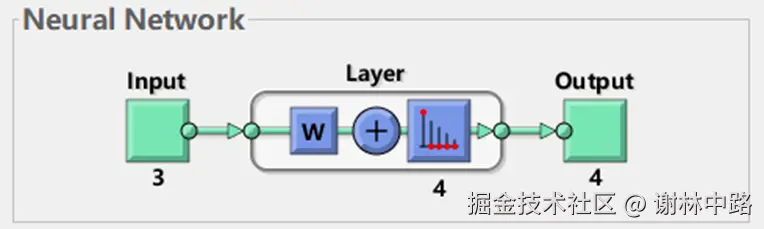

运行脚本文件，有自组织网络结构的示意图如图所示。

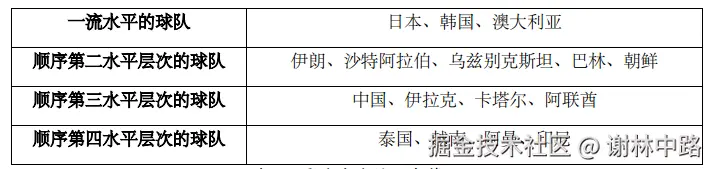

聚类结果如下表所示。

分类结果与人们通常认为的球队实力排行，可以在很大程度上相互印证：

一流队伍中，日、澳、韩都是传统强队，在亚洲杯中都保持很好的成绩，战绩上明显领先其他队伍。
第二等的队伍中，伊朗、沙特、乌兹别克斯坦、巴林，要么在世界杯中能够取得名次，要么在亚洲杯中排名较前，都属于实力比较强的队伍。

而主流关注较少的朝鲜，尽管在亚洲杯中表现波动较大，亦获分类于第二等队伍，预想其在世界杯预选赛中的良好表现为之增色不少。
第三等的队伍表现平平，或成绩浮动较大（典型为伊拉克）；
第四层次的球队则常被认为亚洲弱旅。

分类结果，与大众的智识理解、与使用K-means方法聚类的结果，都是相互印证的。分类结果的区别在于，自组织网络结构将球队分为4类，将张的“亚洲三流”球队进一步划分为“第三层次”与“第四层次”。

聚类方法讨论

值得讨论的是实验中对比参照的两种聚类手段（自组织特征映射网络SOM，K均值聚类K-means）之间的相似与区别：

可以看到，在此处的少量数据集合上，SOM和K-means都给出了基本一致的分类结果。（只不过SOM对三流队伍进行进一步的细分）或许可以给出一种数学原理上的对照理解，来说明这种分类是如何可能的：
对于SOM，相似的输入样本对应于同一个在竞争中获胜的神经元（即实现了分类），同时该神经元对应的权值依输入向量的方向进行调整，最终稳定为输入向量的平均值。权值向量可以类比K-means的聚类中心。在新的样本输入时，样本与权值矢量相乘的过程，即可类比K-means聚类中心距离的迭代计算过程。

对于K-means，值得注意的是，其聚类结果存在不稳定的可能性。这是因为其聚类算法对初始值、噪音、孤立数据点敏感，容易陷入局部最优，这是K-means算法在应用效果上受到的限制。

而SOM，可以将输入数据映射到低维空间上，无监督地降维找到数据的主要统计特征，能起到增强有用信息、降噪的作用。
然而，SOM网络模型并不能提供分类后精确的聚类信息。但K-means在给出聚类数目与中心点的情况下，可以提供较高的精确性。

具体场景下的聚类任务，应注意结合算法的优缺点进行应用。
