一、概述

1.1 内存划分

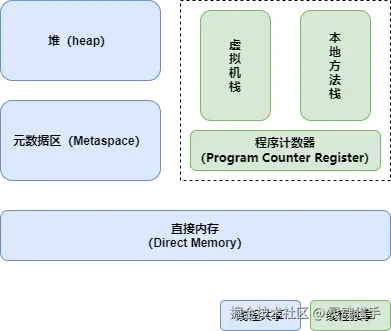

OutOfMemoryError顾名思义，就是内存不够用了，那是哪里的内存不够用了呢。我们先看下java内存分布：


  • 线程共享内存
    1. 堆，用于存放对象以及数组等。几乎所有的对象，都存放在堆中，之所以说几乎，是因为，某些对象经过“逃逸分析”，不会逃出方法，理论上，可以在栈上分配。
    2. 元数据区，存储已被虚拟机加载的类型信息、常量、静态变量、即时编译器编译后的代码缓存等数据。
    3. 直接内存，JAVA可以通过NIO（New Input/Output）,它可以使用Native函数库直接分配堆外内存，然后通过一个存储在Java堆里面的DirectByteBuffer对象作为这块内存的引用进行操作。这样能在一些场景中显著提高性能，因为避免了 在Java堆和Native堆中来回复制数据。
  • 线程独享
    1. 程序计数器（Program Counter Register），可以简单理解为，用来记录当前线程执行的字节码的行号。
    2. 虚拟机栈：java方法执行时的内存数据结构，每个方法被执行的时，虚拟机都 会同步创建一个栈帧（Stack Frame）,用于存储局部变量表、操作数栈、动态连接、方法出口等信 息。每一个方法被调用直至执行完毕的过程，就对应着一个栈帧在虚拟机栈中从入栈到出栈的过程。
    3. 本地方法栈：与虚拟机栈类似，只不过一个是运行java方法，一个是运行本地方法。

1.2 OOM发生位置

回顾了java内存分布，那么哪些区域可能发生OOM呢？

理论上，除了程序计数器外，理论上，都可能发生OOM。

  1. 堆：java几乎所有的对象和数组，都会在堆中分配，堆内存不够用，触发GC后，依然没有足够的内存，就会OOM。堆中抛出OOM，会有进一步提示“Java heap space”，比如：Exception in thread "main" java.lang.OutOfMemoryError: Java heap space
  2. 元数据区：存储虚拟机加载的类的相关信息，如果我们使用了动态生成类的相关技术，比如CGLIB等，会不断生成新的类，使用不当，就可能造成元数据区的OOM，这种情况会有“Metaspace”提示，比如：Exception in thread "main" java.lang.OutOfMemoryError: Metaspace
  3. 直接内存：使用NIO等手段，可以申请直接内存，比如系统中使用了Netty等基于NIO的框架，使用不当，内存泄露，无法回收，超过了指定的直接内存（-XX:MaxDirectMemorySize=N,没有指定则最大为-Xmx大小），就会OOM。这种OOM，没有提示，类似：Exception in thread "main" java.lang.OutOfMemoryError
  4. 栈：理论上，栈内存不足也可能OOM，但实践中更可能抛出栈溢出异常，即常见于递归死循环的StackOverflowError。

二、定位

2.1 前置准备

建议在生产上，开启-XX:+HeapDumpOnOutOfMemoryError参数，可以在发生OOM时，自动转出内存dump。默认场景下，dump存储在jar包所在的工作目录中，名字为"java_pid + + .hprof",也可以通过-XX:HeapDumpPath=<your path>，来指定dump的存储目录。需要注意：

  1. 如果使用了-XX:HeapDumpPath=<your path>指定目录，目录必须存在，否则dump不会成功；
  2. dump大小一般与发生OOM时堆大小相当，磁盘需要预留有足够的空间。
  3. dump的命名为"java_pid + + .hprof"，也就是说，如果java进程没有重启，这个名字是固定的。如果再次发生OOM，如果已经存在名字相同的dump，是不会覆盖的。因此如果发生了OOM，生成了dump，建议及时下载下来，并及时清理旧的dump。

2.2 定位

2.2.1. 初步定位

我们可以根据一些异常的简单信息，简单的定位问题发生在哪里

  1. OOM类型是什么，堆溢出、元数据区溢出还是直接内存溢出。
  2. OOM的堆栈信息。
  3. 最近上线了什么新版本？有什么新业务？有什么高峰期？

通过以上信息，如果问题比较简单，有可能已经初步定位到，哪里发生了问题，提出相应的解决方案即可。

2.2.2 dump分析

在dump分析前，需要先确定下OOM位置，不同位置，排查的侧重点不同。

  • 堆溢出：分析哪些对象占用了内存。
  • 元数据溢出：主要关注class相关信息，是否有重复类，是否构造了很多反射类。
  • 直接内存溢出：直接内存溢出，在dump比较难看出端倪，直接内存的信息，在dump中也没有。

如何获取dump

建议线上开启-XX:+HeapDumpOnOutOfMemoryError功能，一般情况下，OOM时，我们可以得到一个dump。可以使用MAT等工具，进行分析。

也可以使用jmap命令，生成dump，不过注意，这个过程会STW，如果在生产上，生成dump前，需要先摘除流量，否则会影响线上用户。

jmap -dump:format=b,file=heapdump.hprof <pid>

MAT的安装这里就不介绍了，注意两点：

  1. 最新版本的MAT要求JDK最低为17，可以下载较新版的JDK，解压到某个位置（不必修改环境变量），然后在配置文件（MemoryAnalyzer.ini）中，增加启动MAT的JDK（-vm）。
  2. dump一般比较大，建议把-Xmx设置的大一些。
-vm
your path to jdk bin
-vmargs
--add-exports=java.base/jdk.internal.org.objectweb.asm=ALL-UNNAMED
-Xmx4096m

PS:MAT下载地址

关于MAT的使用，这里强烈推荐大佬的两片文章：

我这里根据经验，简单介绍下MAT的使用技巧。

1. Leak suspects（泄露猜想）

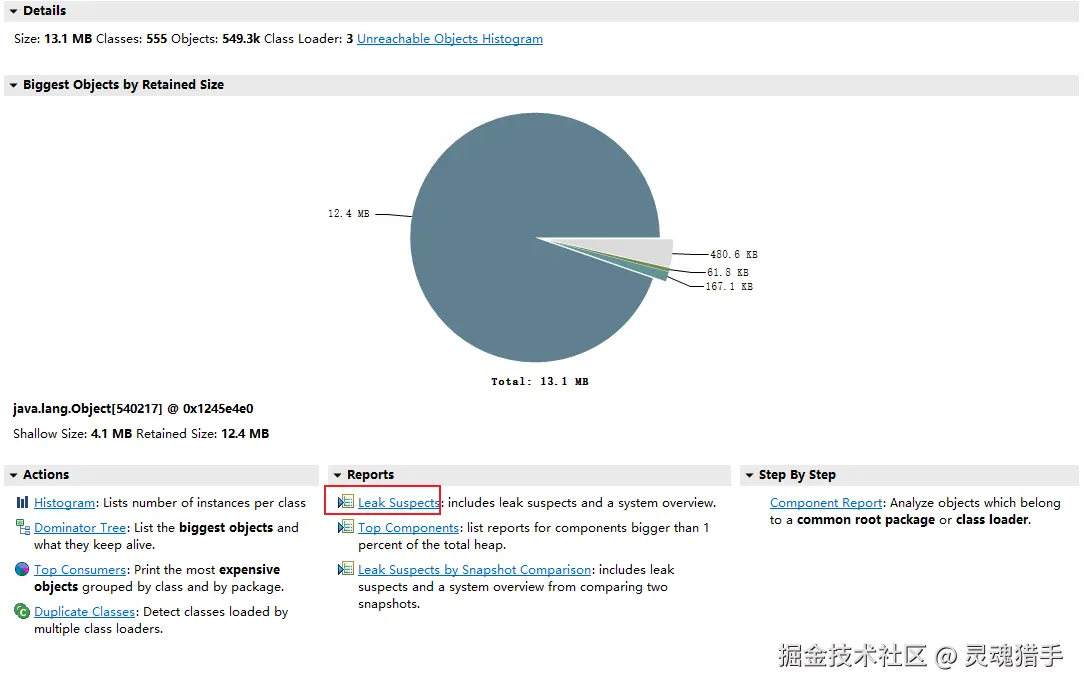

使用MAT打开dump后，可以先打开Leak suspects报表，这里包含内存泄露的一些猜想和系统信息。入口：


MAT会列出可能的内存泄露的几种可能，一些简单的问题，通过这个泄露猜测报表，就能直观的找到，比如下面这个：

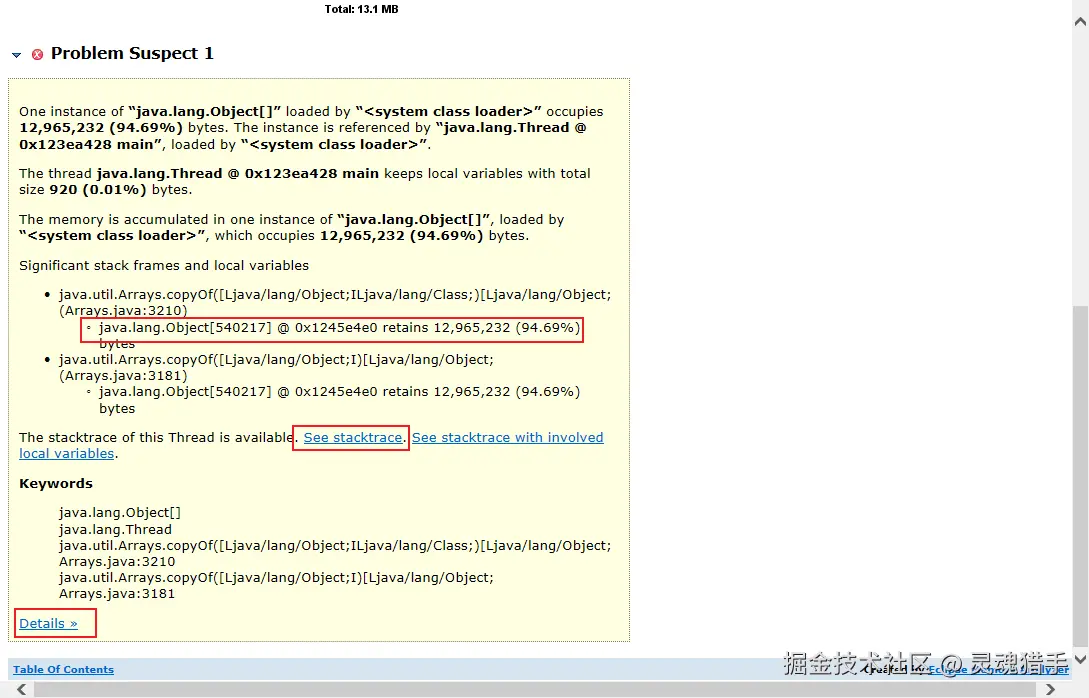

很明显，主线程持有一个数组（实际上是一个ArrayList），持有了540217个对象，占用约12M内存（堆大小只有20M），占比94.69%。还可以进一步查看stacktrace等细节。

通常，如果一个线程持有了过多的内存，可以在这个“Leak suspects”发现。比如我们一个请求，不合理的查询了特别大的范围的数据，一下子有几百甚至是几千万的数据，载入到内存。

2. 寻找占用内存的大对象

如果“Leak suspects”没有什么有价值的信息，我们可以通过MAT的其他功能，查找哪些对象，占用了大内存。

2.1 Dominator tree（支配树）

先解释下一些术语：

  • Dominator（支配）：如果B仅被A引用，那么A支配B，假设A支配B，则如果A可以被回收，那么B也可以被回收。
  • shallow heap（浅堆）：一个对象自身结构的大小，包括基本类型+对象引用占用空间的大小（注意是引用，而不是对象本身）。如果对象有个数组属性，也仅计算指向数组的引用，而不计算数组本身。
    • 一个对象有一个long属性+一个数组，则shallow heap为8字节的long + 8(或4)字节的数组引用。
    • 一个对象数组，引用长度8（或4）* 数组长度 + 数组对象头（16）+ int类型数组长度（4）。
  • Retained Heap（持有堆）：一个对象回收后，可以回收的堆大小，换句话说，一个对象支配的所有对象的大小的总和。

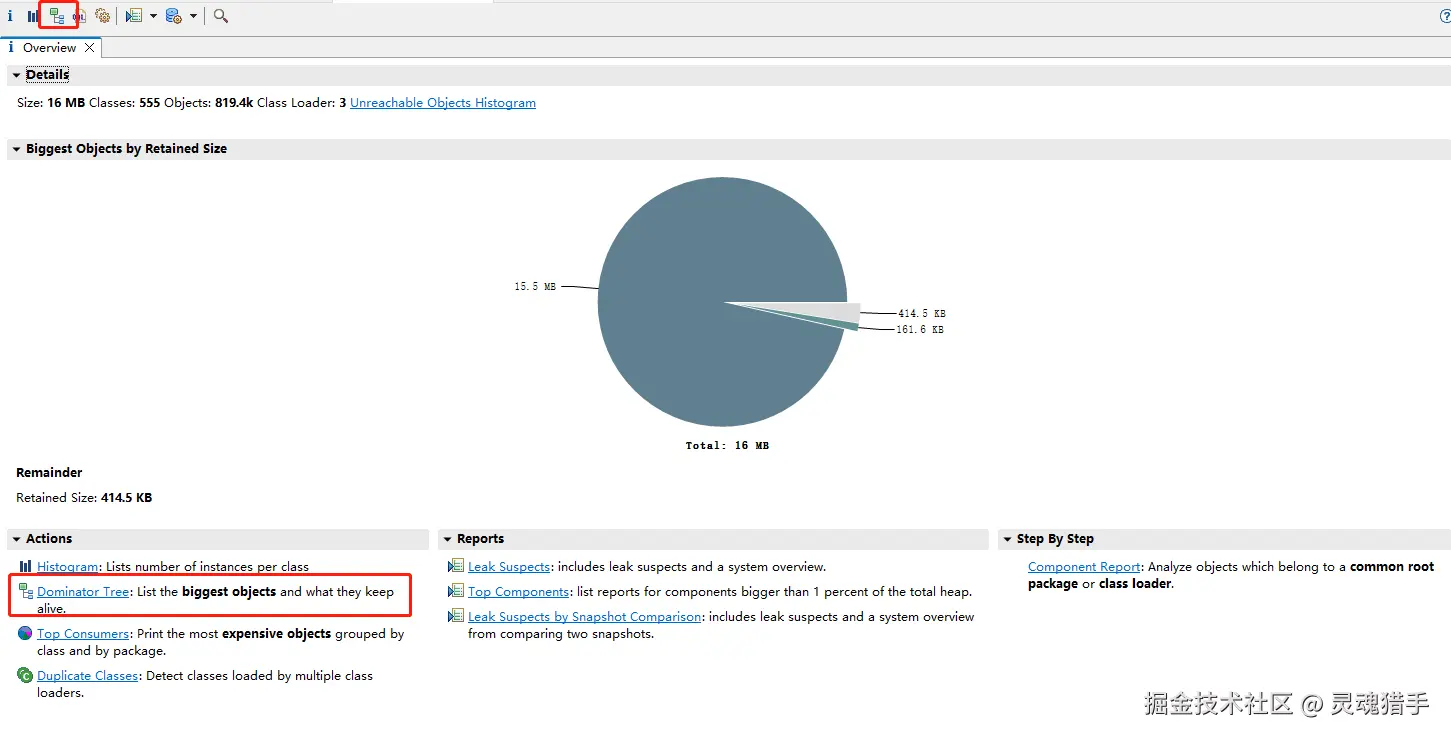

术语解释完成，我们看下支配树视图，入口在这里：


点击上面按钮或者下面的链接，都可以进入支配树。

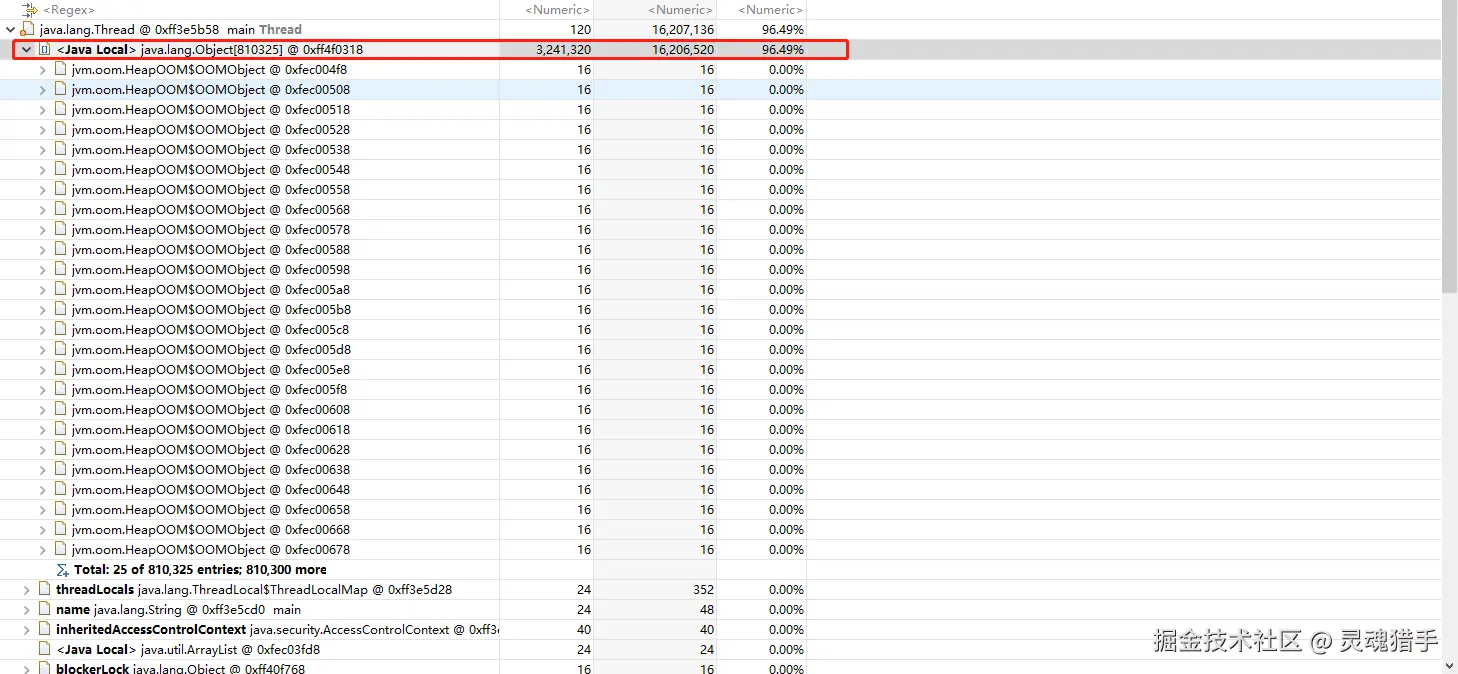

可以看到，这里分析与上一章Leak suspects分析相同，都是一个数组占用了超大空间（不是一个dump，数组大小不一样），我们以此为例，计算下shallow heap/Retained Heap

  • shallow heap：对象引用大小（4byte）* 数组大小（810325）+ 数组对象头（16）+ int类型数组长度（4） = 3241320
  • Retained Heap：shallow heap + 对象大小（16byte）* 数组大小（810325） = 16206520 （这个例子中，对象大小都相同）。

注意

一定要注意一点，支配树 != 引用树，支配树只显示支配的对象，如果A对象引用了B对象，但B对象也被其他对象引用了，那么B不会出现在A的支配树中。

如果需要查看引用树，可以选中，右键 -> List objects -> with incoming/outgoing references。

  • with incoming references ：查看谁引用了选中对象。
  • with outgoing references ：查看选中对象引用了谁。

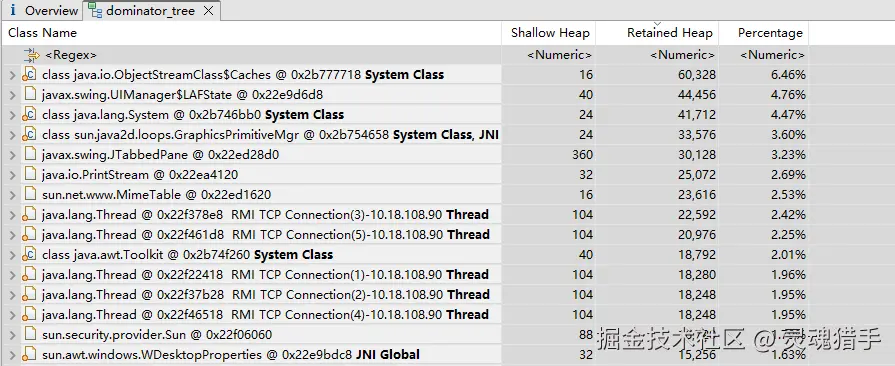

更多的时候，内存溢出并没有那么明显，比如MAT官方的这个dump的样例，一个对象最多支配6.46%（当然，其实也不少）。


这时，我们可以选择按照类型聚合，查看哪类的支配数量比较多：

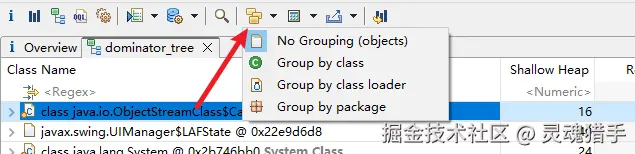

group by类型：

  1. No Grouping(objects)，不聚合，也就是列出对象的支配树。
  2. Group by class，按照类聚合。
  3. Group by class loader，按照class loader聚合。
  4. Group by package，按照包聚合。

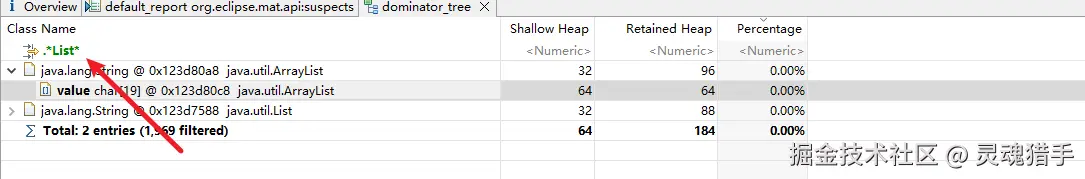

有时根据那一类的对象比较多，初步定位到问题出现在哪里，这里还可以搜索，以寻找自己关注的类/包下的对象：


为什么对象没有被回收

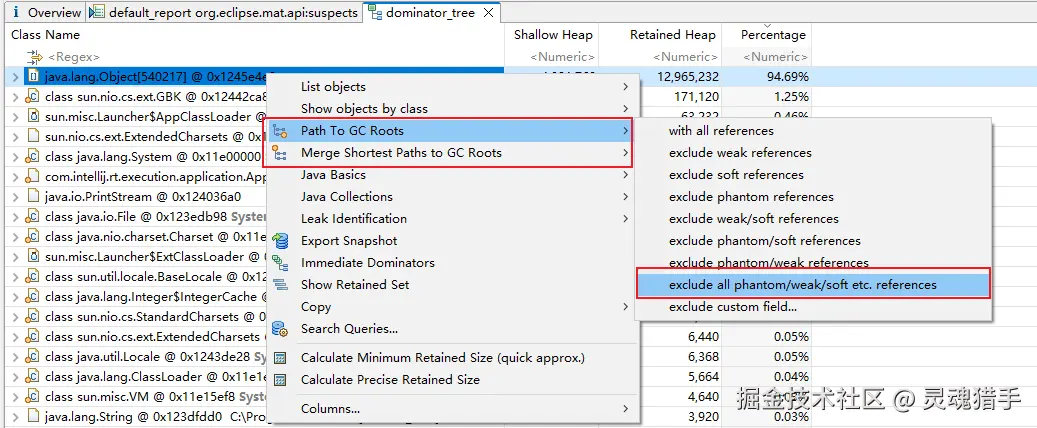

有时候，你可能会疑惑，某个对象，为什么无法被回收，这时可以查看对象的关联的GC ROOTS，就可以找到无法被回收的原因。建议排除软、弱、平台等非强引用。


2.2 直方图

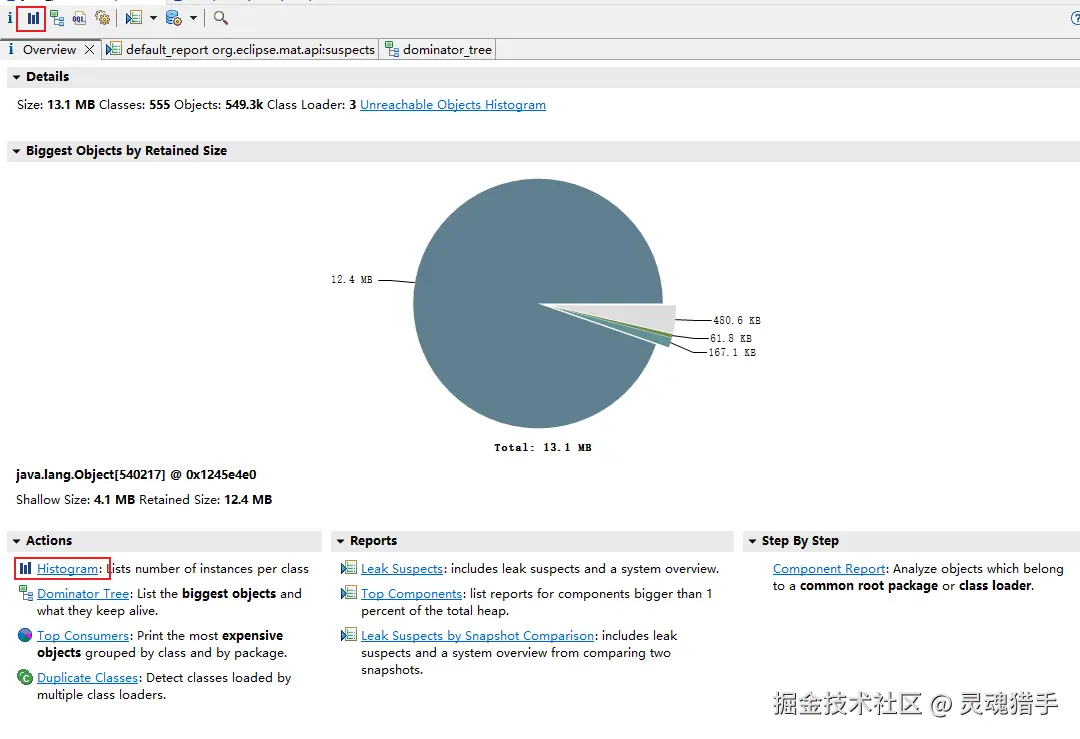

除支配树外，还可以使用直方图定位问题所在。直方图就是这个：


相较与支配树，直方图就很好理解，它就是按照某种类型聚合，显示每种类型的数量以及shallow heap（浅堆）、Retained Heap（持有堆）。

  • 默认按照shallow heap（浅堆）降序排序，可以更改排序规则；
  • 支持按照类、超类、classloader、包聚合；
  • 支持右键 -> List objects -> with incoming/outgoing references，查看所有对象。
  • 支持查看GCRoots。

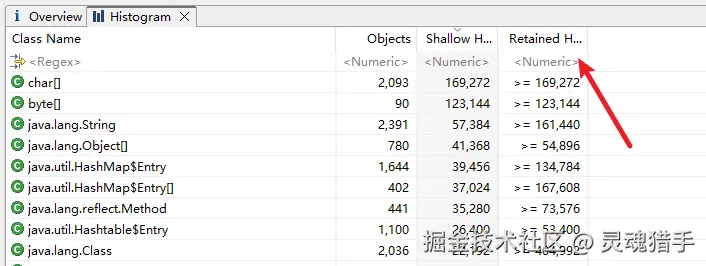

直方图默认按照类聚合、shallow heap（浅堆）降序排序，这种情况下，一般是一些基础类型排在前面，比如char[]和byte[]等，我们可以手动修改下排序顺序，比如按照Retained Heap（持有堆）排序。


总的来说，与支配树的使用方式，是类似的，只是视角不同而已。

2.3 Duplicate classes

以上都是在堆的角度上，排查问题，看哪个、或者哪些类型的对象占用内存比较高。但如果OOM是因为元数据溢出而产生的，建议关注类相关的信息。比如我们可以在支配树、直方图上，观察哪些class对象、反射对象数量较多、占用内存较大。

除此外，还可以直接查看MAT为我们提供的Duplicate classes视图，查看重复的类对象。

什么是重复的类对象呢？

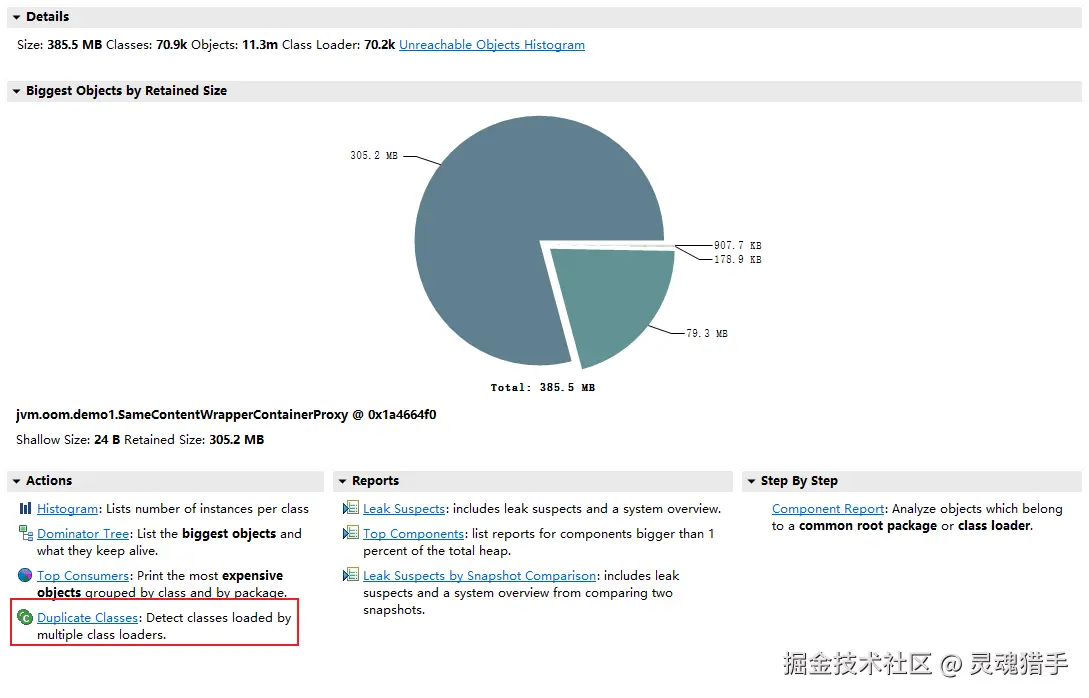

正常情况下，一个类，只会被同一个类加载器，加载一次。但如果某些代码有bug，创建了很多类加载器，那就可以对同一个类，加载多次，占用大量的元数据空间，造成内存溢出。Duplicate classes视图的入口，在这里： enter_duplicate_class.png

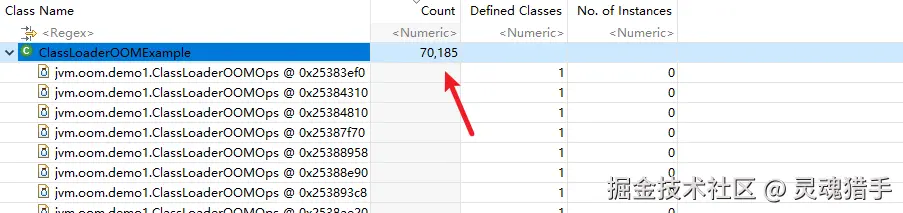

这个例子中，ClassLoaderOOMExample类，被不同的类加载器，加载了70185次，造成了元数据区的OOM。


三、总结

总结一下

  1. 建议开启-XX:+HeapDumpOnOutOfMemoryError参数，这样一般OOM时，可以得到一个dump;
  2. 发生OOM后，先关注OOM的类型，并结合日志，一般可以对哪里出现问题，有初步判断；
  3. 结合dump分析OOM原因
    1. MAT的Leak suspects,会帮助们提供内存泄露的思路，简单的问题，可以很快定位到；
    2. 堆溢出，可以通过支配树、直方图等功能，重点关注哪些或者哪类对象，占用了大量空间。再进一步分析
      • 这些大对象引用了哪些对象，造成了内存浪费。
      • 哪些对象引用了这些大对象，造成无法回收。
    3. 元数据区溢出，重点关注类对象数量，还可以通过Duplicate classes视图，查看是否有类对象重复加载难题。
    4. 直接内存溢出，这种场景，一般dump也分析不出来什么东西，因为它就不占JVM的堆空间，可以关注下程序中哪里应用了NIO等使用了直接内存。具体怎么排查呢，emmm，以后在整理篇文章吧。
