关键词：流程引擎、动态表单设计器、bpmn.js、VForm 3、vue3、Activiti
需求背景
最近在参入开发一个SAAS系统，系统需要实现流程管理功能，用于帮助企业减少重复、琐碎的工作，实现工作流程的标准化、自动化。
经过一番调研，发现流程管理有以下好处：
1. 标准化操作：
流程管理帮助组织定义和标准化业务流程，确保每个步骤都按照预设的标准执行，减少人为错误，提高工作效率。
2. 自动化任务处理：自动触发工作流中的任务，减少手动干预，加速流程流转，提高业务处理速度。
3. 透明度和审计： 提供流程执行的详细记录，便于跟踪和审计，确保合规性，同时也方便问题追溯和解决。
4. 决策支持： 通过数据分析和报告，为管理层提供决策依据，帮助他们了解流程的效率和瓶颈，及时做出调整。
5. 资源优化： 自动化和标准化流程可以减少对人力资源的依赖，合理分配资源，降低成本。
功能模块和需求介绍
作为前端开发，我们需要实现流程管理功能，包括流程设计、流程分类、流程创建、表单分类、表单管理、审核管理等模块。下面是我整理下这些功能模块如何串联起来，为用户提供一个完整的流程使用体验：
流程分类：
对设计好的流程进行分类，便于管理和查找。
可以按部门、业务类型或其他标准进行分类。
流程创建（基础设置）：
设置流程的基本属性，比如名称、描述、负责人、参与者等。
这一步还可能包括设置流程的触发条件，比如何时启动流程。
表单分类： 表单是流程中的数据载体，用于收集和传递信息。 表单分类有助于管理不同类型的表单，确保每个流程使用正确的表单模板。
表单管理（表单设计、预览、绑定流程）： 设计表单字段，包括文本输入、下拉列表、日期选择等。 预览表单以确保设计无误。 将表单绑定到特定的流程步骤，确保在流程执行时正确呈现和收集数据。
发起流程：
用户可以启动一个新流程，填写必要的表单信息，提交给下一个审批人。
用户设计并创建流程，定义好流程结构和表单。
当需要执行某个流程时，用户通过“发起流程”功能启动流程，填写表单信息并提交。
流程根据预设的规则自动流转，到达相应的审批人手中。
审批人审查表单信息，决定是否批准流程继续，或者返回修改。
流程可能经过多个审批环节，直到完成或终止。
通过这种方式，流程管理模块将各个功能模块串联起来，形成一个闭环，支持从流程设计到执行的全过程管理。
前端如何实现
下面说以下核心模块，流程设计和表单设计的开发。
表单设计
由于项目是基于vue3和element-plus开发的，经过调研表单设计器选用的VForm 3 （在线体验地址）,如果是react项目可以使用form-render。
// 安装：```
npm i vform3-builds
在mian.js中全局配置
import { createApp } from 'vue'
import App from './App.vue'
import ElementPlus from 'element-plus' //引入element-plus库
import 'element-plus/dist/index.css' //引入element-plus样式
import VForm3 from 'vform3-builds' //引入VForm 3库
import 'vform3-builds/dist/designer.style.css' //引入VForm3样式
const app = createApp(App)
app.use(ElementPlus) //全局注册element-plus
app.use(VForm3) //全局注册VForm 3(同时注册了v-form-designer和v-form-render组件)
app.mount('#app')
FormDesigner组件封装
<template>
<div class="wrapper">
<v-form-designer ref="vfdRef" :form-json="props.formJson"></v-form-designer>
</div>
</template>
<script lang="ts" setup>
import { ref, onMounted, defineProps, defineExpose, onUnmounted } from 'vue'
const vfdRef = ref(null)
import { useStore } from '@/store'
const store = useStore()
const props = defineProps({
formJson: {
type: Object,
default: () => ({
widgetList: [],
formConfig: {}
})
}
})
// 隐藏logo
const init = () => {
var header = document.querySelector('.main-header')
header.style.display = 'none'
}
const initForm = () => {
if (store.state.user.formPreviewType === 1) { // 设计
// vfdRef.value?.clearDesigner()
vfdRef.value?.setFormJson(props.formJson)
}
// 预览表单
if (store.state.user.formPreviewType === 2) {
vfdRef.value?.previewForm()
vfdRef.value?.setFormJson(props.formJson)
}
}
defineExpose({
vfdRef,
initForm
})
onMounted(() => {
init()
})
onUnmounted(() => {
vfdRef.value?.clearDesigner()
})
</script>
在其他组件用引入并且回显表单项
<template>
<FormDesigner ref="formDesignerRef" :formJson="formJson" />
</template>
<script lang="ts" setup>
import { reactive, defineProps, nextTick } from 'vue'
import FormDesigner from '@/components/FormDesigner/Index.vue'
const formJson = ref({})
const formDesignerRef = ref()
onMounted(() => {
formJson.value = {xx:xx} //表单项赋值
})
</ script>

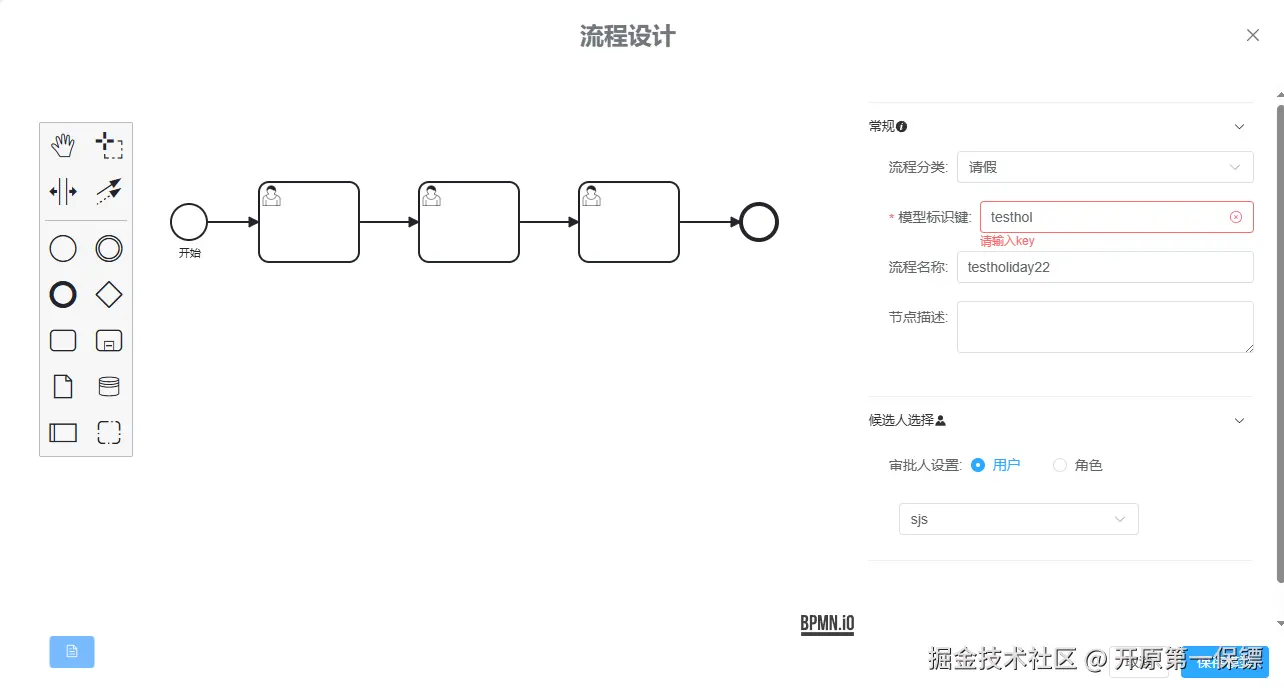

流程设计
经过调研流程设计器用的bpmn-js，原因有BPMN 2.0标准支持、高度可定制、社区活跃度高文档丰富、成熟度高，最重要的当然是开源和免费。 开发后大致效果如图所示：
相关依赖安装：
npm install bpmn-js // 主依赖,一个BPMN2.0渲染工具包和web建模器,使得画流程图的功能在前端来完成
npm install bpmn-js-properties-panel // 提供增强用户界面功能的插件，它主要用于在图形编辑器的侧边栏显示一个可交互的属性面板，这个面板允许用户编辑正在编辑的BPMN模型元素的属性
npm install camunda-bpmn-moddle // 构建 BPMN 编辑器、解析 BPMN 流程定义、动态生成或修改流程定义，以及在运行时解析和执行 BPMN 流程
npm install highlight.js // 渲染预览XML高亮
全局配置
import hljsVuePlugin from '@highlightjs/vue-plugin'
app.use(hljsVuePlugin)
// ProcessDesigner/index.vue
<template>
<div class="containers" style="width: calc(100vw - 0px); height: calc(100vh - 150px)">
<div id="canvasRef" ref="canvasRef" class="canvas"></div>
<ul class="buttons">
<el-button-group class="item download">
<el-button type="primary" @click="perviewXML">
<a title="xml预览"
><el-icon><Document /></el-icon
></a>
</el-button>
<!-- <el-button type="primary" @click="perviewSVG">
<a title="svg预览"><el-icon><View /></el-icon></a>
</el-button> -->
</el-button-group>
</ul>
<el-dialog v-model="perviewXMLShow" title="XML预览" width="80%">
<div style="max-height: 65vh; overflow: auto">
<highlightjs language="html" :code="perviewXMLStr" />
</div>
</el-dialog>
<PropertiesPanel
ref="propertiesPanelRef"
:bpmnModeler="state.bpmnModeler"
:currentBpmnElement="state.currentBpmnElement"
width="303px"
:formData="props.formData"
@formDataChanged="handleFormDataChange"
/>
</div>
</template>
<script setup lang="ts">
import { onMounted, ref, reactive, markRaw, defineExpose, defineProps, defineEmits } from 'vue'
// bpmn-js相关
import BpmnModeler from 'bpmn-js/lib/Modeler.js'
import BpmnViewer from 'bpmn-js/lib/Viewer'
import MoveCanvasModule from 'diagram-js/lib/navigation/movecanvas'
import PropertiesPanel from '@/components/ProcessDesigner/penal/PropertiesPanel.vue' // 自己开发的一些表单组件，包括选择流程分类、模型key、流程名称、角色、审批人等
// 汉化包
import customTranslate from './customTranslate'
// 注意这个xml文件
import xmlStr from './xml.ts' // 放在下面了
const canvasRef = ref()
const state = reactive<RuleType>({
bpmnModeler: null,
BpmnViewer: null,
bpmnXmlStr: xmlStr.xmlStr, // xml数据
currentBpmnElement: {} // 当前点击元素
})
let perviewXMLStr = ref('')
// 将汉化包装成一个模块
const customTranslateModule = {
translate: ['value', customTranslate]
}
// 注意：必须先加载一个bpmn文件，新建就是加载一个空的bpmn文件，否则不能拖拽节点
const createNewDiagram = async (bpmn: any) => {
// 将字符串转换成图显示出来
console.log('createNewDiagram', bpmn)
try {
const result = await state.bpmnModeler.importXML(bpmn)
// state.bpmnModeler.get('canvas').zoom('fit-viewport');
const { warnings } = result
console.log(warnings)
} catch (e) {
ElMessage.error('打开模型出错，数据格式有误！')
console.log('error--->', e)
}
}
const init = () => {
// 生成实例
state.bpmnModeler = new BpmnModeler({
container: canvasRef.value, // 获取到属性ref为“canvasRef”的dom节点
propertiesPanel: {
parent: '#js-properties-panel'
// provider: PropertiesProvider
},
additionalModules: [
// BpmnPropertiesPanelModule,
// BpmnPropertiesProviderModule,
// // 汉化模块
customTranslateModule,
CustomPaletteProvider
],
moddleExtensions: {
// camunda: CamundaBpmnModdle
camunda: camundaModdleDescriptor
},
defaultProcess: { isExecutable: true }
})
// 初始化事件
initModelListeners()
console.log('canvasRef', canvasRef.value, 'bpmnModeler', state.bpmnModeler)
createNewDiagram(state.bpmnXmlStr) // 新增流程定义
}
const initModelListeners = () => {
state.bpmnModeler.on('element.click', ({ element }) => {
console.log('element', element)
const { type, di } = element
let bpmnElement = di?.bpmnElement
bpmnElement.elementType = type
state.currentBpmnElement = bpmnElement
})
}
const initBpmnViewer = () => {
createNewDiagram(xmlStr.xmlStr)
}
// bpmn.js默认是Camunda模板，为了后端能够识别配置转activiti
const camundaToActiviti = (xmlString: string) => {
const string = JSON.parse(JSON.stringify(xmlString))
let bpmnFile = string.replace(new RegExp('camunda:', 'g'), 'activiti:')
return bpmnFile
}
// 在definitions 标签中添加属性xmlns:activiti
const addXmlnsActivitiToDefinitions = (xmlString: string) => {
const string = JSON.parse(JSON.stringify(xmlString))
let bpmnFile = string.replace(
/xmlns:camunda="http:\/\/camunda\.org\/schema\/1\.0\/bpmn"/g,
'xmlns:activiti="http://activiti.org/bpmn"'
)
return bpmnFile
}
// 获取流程图xml文件
const getXmlFromModeler = async () => {
if (!state.bpmnModeler) return ''
// // 获取当前的业务流程元素
return new Promise((resolve, reject) => {
state.bpmnModeler.saveXML({ format: true }, (err, xml: string) => {
let bpmnFile = camundaToActiviti(xml)
bpmnFile = addXmlnsActivitiToDefinitions(bpmnFile)
if (err) {
reject(err)
} else {
resolve(bpmnFile)
}
})
})
}
// 获取获取模型实例，新建时修改的元素id
const editModelerId = async (newId: string, currentId: string) => {
if (!state.bpmnModeler) return
console.log('newId', newId, 'currentId', currentId)
const modeling = state.bpmnModeler.get('modeling')
// 假设你知道元素的id，例如 "myElementId"
const element = state.bpmnModeler.get('elementRegistry').get(currentId)
// 修改元素ID
modeling.updateProperties(element, { id: newId })
modeling.updateProperties(element, { isExecutable: true })
// 保存模型
}
// 获取流程图svg
const getSvgFromModeler = async () => {
if (!state.bpmnModeler) return ''
return new Promise((resolve, reject) => {
state.bpmnModeler.saveSVG(function (err, svg) {
if (err) {
reject(err)
} else {
resolve(svg)
}
})
})
}
// 流程图预览清空
const clearViewer = () => {
if (state.bpmnViewer) {
state.bpmnViewer.destroy()
}
state.bpmnViewer = null
}
// 显示流程图
const importXML = async (xml: string) => {
clearViewer()
if (xml != null && xml !== '') {
try {
state.bpmnViewer = new BpmnViewer({
container: canvasRef.value, // 获取到属性ref为“canvasRef”的dom节点
propertiesPanel: {
parent: '#js-properties-panel'
},
additionalModules: [
// BpmnPropertiesPanelModule,
// BpmnPropertiesProviderModule,
// // 汉化模块
customTranslateModule,
MoveCanvasModule
],
moddleExtensions: {
// camunda: CamundaBpmnModdle
camunda: camundaModdleDescriptor
}
})
await state.bpmnViewer.importXML(xml)
console.log('绘制成功', xml)
// addCustomDefs();
} catch (e) {
console.log('绘制失败', e)
clearViewer()
}
}
}
// 在弹窗中预览XML
async function perviewXML() {
let xml = await getXmlFromModeler()
console.log('perviewXML', xml)
perviewXMLStr.value = xml
perviewXMLShow.value = true
}
onMounted(() => {
init()
})
defineExpose({
bpmnXmlStr: state.bpmnXmlStr,
importXML,
createNewDiagram,
getXmlFromModeler,
getSvgFromModeler,
editModelerId,
initBpmnViewer
})
</script>
// translationsGerman.ts
export default {
'Activate the create/remove space tool': '启动创建/删除空间工具',
'Activate the global connect tool': '启动全局连接工具',
'Activate the hand tool': '启动手动工具',
'Activate the lasso tool': '启动 Lasso 工具',
'Ad-hoc': 'Ad-hoc子流程',
'Add Lane above': '添加到通道之上',
'Add Lane below': '添加到通道之下',
'Append compensation activity': '追加补偿活动',
'Append {type}': '追加 {type}',
'Business Rule Task': '规则任务',
'Call Activity': '引用流程',
'Cancel Boundary Event': '取消边界事件',
'Cancel End Event': '结束取消事件',
'Change type': '更改类型',
'Collapsed Pool': '折叠池',
'Compensation Boundary Event': '补偿边界事件',
'Compensation End Event': '结束补偿事件',
'Compensation Intermediate Throw Event': '中间补偿抛出事件',
'Compensation Start Event': '补偿启动事件',
'Complex Gateway': '复杂网关',
'Conditional Boundary Event (non-interrupting)': '条件边界事件 (非中断)',
'Conditional Boundary Event': '条件边界事件',
'Conditional Intermediate Catch Event': '中间条件捕获事件',
'Conditional Start Event (non-interrupting)': '条件启动事件 (非中断)',
'Conditional Start Event': '条件启动事件',
'Connect using Association': '文本关联',
'Connect using DataInputAssociation': '数据关联',
'Connect using Sequence/MessageFlow or Association': '消息关联',
'Create IntermediateThrowEvent/BoundaryEvent': '创建中间抛出/边界事件',
'Create Pool/Participant': '创建池/参与者',
'Create expanded SubProcess': '创建可折叠子流程',
'Create {type}': '创建 {type}',
'Divide into three Lanes': '分成三条通道',
'Divide into two Lanes': '分成两条通道',
'End Event': '结束事件',
'Error Boundary Event': '错误边界事件',
'Error End Event': '结束错误事件',
'Error Start Event': '错误启动事件',
'Escalation Boundary Event (non-interrupting)': '升级边界事件 (非中断)',
'Escalation Boundary Event': '升级边界事件',
'Escalation End Event': '结束升级事件',
'Escalation Intermediate Throw Event': '中间升级抛出事件',
'Escalation Start Event (non-interrupting)': '升级启动事件 (非中断)',
'Escalation Start Event': '升级启动事件',
'Event Sub Process': '事件子流程',
'Event based Gateway': '事件网关',
'Exclusive Gateway': '独占网关',
'Expanded Pool': '展开池',
'Inclusive Gateway': '包容网关',
'Intermediate Throw Event': '中间抛出事件',
'Link Intermediate Catch Event': '中间链接捕获事件',
'Link Intermediate Throw Event': '中间链接抛出事件',
'Loop': '循环',
'Manual Task': '手动任务',
'Message Boundary Event (non-interrupting)': '消息边界事件 (非中断)',
'Message Boundary Event': '消息边界事件',
'Message End Event': '结束消息事件',
'Message Intermediate Catch Event': '中间消息捕获事件',
'Message Intermediate Throw Event': '中间消息抛出事件',
'Message Start Event (non-interrupting)': '消息启动事件 (非中断)',
'Message Start Event': '消息启动事件',
'Parallel Gateway': '并行网关',
'Parallel Multi Instance': '并行多实例',
'Receive Task': '接受任务',
'Remove': '移除',
'Script Task': '脚本任务',
'Send Task': '发送任务',
'Sequential Multi Instance': '串行多实例',
'Service Task': '服务任务',
'Signal Boundary Event (non-interrupting)': '信号边界事件 (非中断)',
'Signal Boundary Event': '信号边界事件',
'Signal End Event': '结束信号事件',
'Signal Intermediate Catch Event': '中间信号捕获事件',
'Signal Intermediate Throw Event': '中间信号抛出事件',
'Signal Start Event (non-interrupting)': '信号启动事件 (非中断)',
'Signal Start Event': '信号启动事件',
'Start Event': '开始事件',
'Sub Process (collapsed)': '可折叠子流程',
'Sub Process (expanded)': '可展开子流程',
'Sub Process': '子流程',
'Task': '任务',
'Terminate End Event': '终止边界事件',
'Timer Boundary Event (non-interrupting)': '定时边界事件 (非中断)',
'Timer Boundary Event': '定时边界事件',
'Timer Intermediate Catch Event': '中间定时捕获事件',
'Timer Start Event (non-interrupting)': '定时启动事件 (非中断)',
'Timer Start Event': '定时启动事件',
'Transaction': '事务',
'User Task': '用户任务',
'already rendered {element}': '{element} 已呈现',
'diagram not part of bpmn:Definitions': '图表不是 bpmn:Definitions 的一部分',
'element required': '需要元素',
'element {element} referenced by {referenced}#{property} not yet drawn': '元素 {element} 的引用 {referenced}#{property} 尚未绘制',
'failed to import {element}': '{element} 导入失败',
'flow elements must be children of pools/participants': '元素必须是池/参与者的子级',
'more than {count} child lanes': '超过 {count} 条通道',
'no diagram to display': '没有要显示的图表',
'no parent for {element} in {parent}': '在 {element} 中没有父元素 {parent}',
'no process or collaboration to display': '没有可显示的流程或协作',
'no shape type specified': '未指定形状类型',
'out of bounds release': '越界释放',
'DataObjectReference': '数据对象参考',
'DataStoreReference': '数据存储参考',
'StartEvent': '开始事件',
'EndEvent': '结束事件',
'Create Gateway': '创建网关',
'Create Intermediate/Boundary Event': '创建中间/边界事件',
// 属性面板的参数
'Id': '编号',
'Name': '名称',
'General': '常规',
'Details': '详情',
'Message Name': '消息名称',
'Message': '消息',
'Initiator': '创建者',
'Asynchronous continuations': '持续异步',
'Asynchronous before': '异步前',
'Asynchronous after': '异步后',
'Job configuration': '工作配置',
'Exclusive': '排除',
'Job Priority': '工作优先级',
'Retry Time Cycle': '重试时间周期',
'Documentation': '文档',
'Element Documentation': '元素文档',
'History Configuration': '历史配置',
'History Time To Live': '历史的生存时间',
'Forms': '表单',
'Form Key': '表单key',
'Form Fields': '表单字段',
'Business Key': '业务key',
'Form Field': '表单字段',
'ID': '编号',
'Type': '类型',
'Label': '名称',
'Default Value': '默认值',
'Validation': '校验',
'Add Constraint': '添加约束',
'Config': '配置',
'Properties': '属性',
'Add Property': '添加属性',
'Value': '值',
'Listeners': '监听器',
'Execution listener': '执行监听',
'Event type': '事件类型',
'Listener type': '监听器类型',
'Field injection': '字段注入',
'Must provide a value': '必须提供一个值',
'Script format': '脚本格式',
'Format': '格式',
'Script type': '脚本类型',
'Inline script': '内联脚本',
'External script': '外部脚本',
'Resource': '资源',
'Field snjection': '字段注入',
'Extensions': '扩展',
'Input/Output': '输入/输出',
'Input Parameters': '输入参数',
'Output Parameters': '输出参数',
'Parameters': '参数',
'Output Parameter': '输出参数',
'Timer Definition Type': '定时器定义类型',
'Timer Definition': '定时器定义',
'Date': '日期',
'Duration': '持续',
'Cycle': '循环',
'Signal': '信号',
'Signal Name': '信号名称',
'Escalation': '升级',
'Error': '错误',
'Link Name': '链接名称',
'Condition': '条件名称',
'Variable Name': '变量名称',
'Variable Event': '变量事件',
'Specify more than one variable change event as a comma separated list.':
'多个变量事件以逗号隔开',
'Wait for Completion': '等待完成',
'Activity Ref': '活动参考',
'Version Tag': '版本标签',
'Executable': '可执行文件',
'External task configuration': '扩展任务配置',
'Task Priority': '任务优先级',
'External': '外部',
'Connector': '连接器',
'Must configure Connector': '必须配置连接器',
'Connector Id': '连接器编号',
'Implementation': '实现方式',
'Field Injections': '字段注入',
'Fields': '字段',
'Result Variable': '结果变量',
'Topic': '主题',
'Configure Connector': '配置连接器',
'Input Parameter': '输入参数',
'Assignee': '代理人',
'Candidate Users': '候选用户',
'Candidate Groups': '候选组',
'Due Date': '到期时间',
'Follow Up Date': '跟踪日期',
'Specify more than one group as a comma separated list.': '多个用户使用逗号隔开',
'Priority': '优先级',
// eslint-disable-next-line no-template-curly-in-string
'The follow up date as an EL expression (e.g. ${someDate} or an ISO date (e.g. 2015-06-26T09:54:00)':
'跟踪日期必须符合EL表达式，如： ${someDate} ,或者一个ISO标准日期，如：2015-06-26T09:54:00',
// eslint-disable-next-line no-template-curly-in-string
'The due date as an EL expression (e.g. ${someDate} or an ISO date (e.g. 2015-06-26T09:54:00)':
'跟踪日期必须符合EL表达式，如： ${someDate} ,或者一个ISO标准日期，如：2015-06-26T09:54:00',
'Variables': '变量',
'Candidate Starter Users': '选择启动候选人',
'Candidate Starter Configuration': '候选人启动器配置',
'Candidate Starter Groups': '候选人启动组',
'This maps to the process definition key.': '编号将映射到流程主键.',
'save': '保存',
'Tools': '工具',
'FlowGateway': '流程网关',
'ProcessControl': '流程节点',
'Create StartEvent': '开始节点',
'Create EndEvent': '结束节点',
'Create ExclusiveGateway': '互斥网关',
'Create ParallelGateway': '并行网关',
'Create Task': '任务节点',
'Create UserTask': '用户任务节点',
'Condition Type': '条件类型',
// 左侧工具箱补充汉化项 热水2020.1.12
'Create Group': '创建组',
'Create DataObjectReference': '创建数据对象引用',
'Create DataStoreReference': '创建数据存储引用',
// 节点添加Pad 补充汉化 热水2020.1.12
'Append EndEvent': '追加结束事件节点',
'Append Gateway': '追加网关节点',
'Append UserTask': '追加用户任务节点',
'Append Intermediate/Boundary Event': '追加中间或边界事件',
'History cleanup': '历史数据清理',
'Time to live': '历史数据可保存时间',
'Tasklist': '任务列表',
'Start initiator': '开始节点',
'Process': '业务流程',
'Append Task': '追加任务',
'Create User Task': '创建用户任务',
'Default Flow': '默认流转路径',
'Conditional Flow': '条件流转路径',
'Sequence Flow': '普通流转路径',
'Specify more than one user as a comma separated list.': '指定多个用户作为逗号分隔的列表。',
'Tasklist Configuration': 'Tasklist配置',
'Startable': '启动',
'Execution listeners': '执行监听器',
'Candidate starter': '候选人起动器',
'Candidate starter users': '候选人',
'Candidate starter groups': '候选组',
'External task': '外部任务',
'Job execution': '任务执行',
'Extension properties': '扩展属性',
'Start': '开始',
'Outputs': '输出',
'Inputs': '输入',
'Local variable name': '变量名',
'Assignment type': '任务类型',
'Process variable name': '进程变量名'
// 'Delegate expression': '代理表达式',
// 'Script': '脚本',
// 'Expression': '表达式',
// 'Java class': 'Java类',
};
// customTranslate.ts
import translations from './translationsGerman';
export default function customTranslate(template, replacements) {
replacements = replacements || {};
// Translate
template = translations[template] || template;
// Replace
return template.replace(/{([^}]+)}/g, function(_, key) {
return replacements[key] || '{' + key + '}';
});
}
// xml.ts
export default {
'xmlStr': `<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"
xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI"
xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
id="sid-38422fae-e03e-43a3-bef4-bd33b32041b2"
targetNamespace="http://bpmn.io/bpmn"
exporter="bpmn-js (https://demo.bpmn.io)"
exporterVersion="5.1.2">
<process id="Process_1" name="" isExecutable="false" camunda:versionTag="">
<startEvent id="StartEvent_1y45yut" name="开始" />
</process>
<bpmndi:BPMNDiagram id="BpmnDiagram_1">
<bpmndi:BPMNPlane id="BpmnPlane_1" bpmnElement="Process_1">
<bpmndi:BPMNShape id="StartEvent_1y45yut_di" bpmnElement="StartEvent_1y45yut">
<omgdc:Bounds x="152" y="102" width="36" height="36" />
<bpmndi:BPMNLabel>
<omgdc:Bounds x="160" y="145" width="22" height="14" />
</bpmndi:BPMNLabel>
</bpmndi:BPMNShape>
</bpmndi:BPMNPlane>
</bpmndi:BPMNDiagram>
</definitions>`
}
