Hello~大家好我是秋天的一阵风
在上一篇vue3源码探秘中，我们学习了vue组件渲染页面的流程，也就是vnode虚拟结点如何转换成页面上的真实dom元素。上一篇中我们只探索了组件挂载流程的源码实现流程，在许多源码分支中都略去了组件更新的实现。我们都知道，组件是由模板、组件描述对象和数据构成的，数据的变化会影响组件的变化。所以在这一篇中，我们就探究一下组件更新的具体源码实现流程，同样的，我们还是延续上一篇的习惯，边讲解，边画出思维导图。
不知道同学还记不记得，在上一篇中组件挂载的时候，创建一个副作用的渲染函数，只要数据变化，这个渲染函数就会执行，组件就会更新。所以现在我们就从这个setupRenderEffect函数开始继续探究
我们回顾一下setupRenderEffec的实现，这里只关心更新的分支代码，如下图所示:
// packages/runtime-core/src/renderer.ts
const setupRenderEffect = (
instance,
initialVNode,
container,
anchor,
parentSuspense,
isSVG,
optimized
) => {
// 创建响应式的副作用渲染函数
instance.update = effect(function componentEffect() {
if (!instance.isMounted) {
// 渲染组件
} else {
// 更新组件
let { next, vnode } = instance;
// next 表示新的组件 vnode
if (next) {
// 更新组件 vnode 节点信息
updateComponentPreRender(instance, next, optimized);
} else {
next = vnode;
}
// 渲染新的子树 vnode
const nextTree = renderComponentRoot(instance);
// 缓存旧的子树 vnode
const prevTree = instance.subTree;
// 更新子树 vnode
instance.subTree = nextTree;
// 组件更新核心逻辑，根据新旧子树 vnode 做 patch
patch(
prevTree,
nextTree,
// 如果在 teleport 组件中父节点可能已经改变，所以容器直接找旧树 DOM 元素的父节点
hostParentNode(prevTree.el),
// 参考节点在 fragment 的情况可能改变，所以直接找旧树 DOM 元素的下一个节点
getNextHostNode(prevTree),
instance,
parentSuspense,
isSVG
);
// 缓存更新后的 DOM 节点
next.el = nextTree.el;
}
}, prodEffectOptions);
};

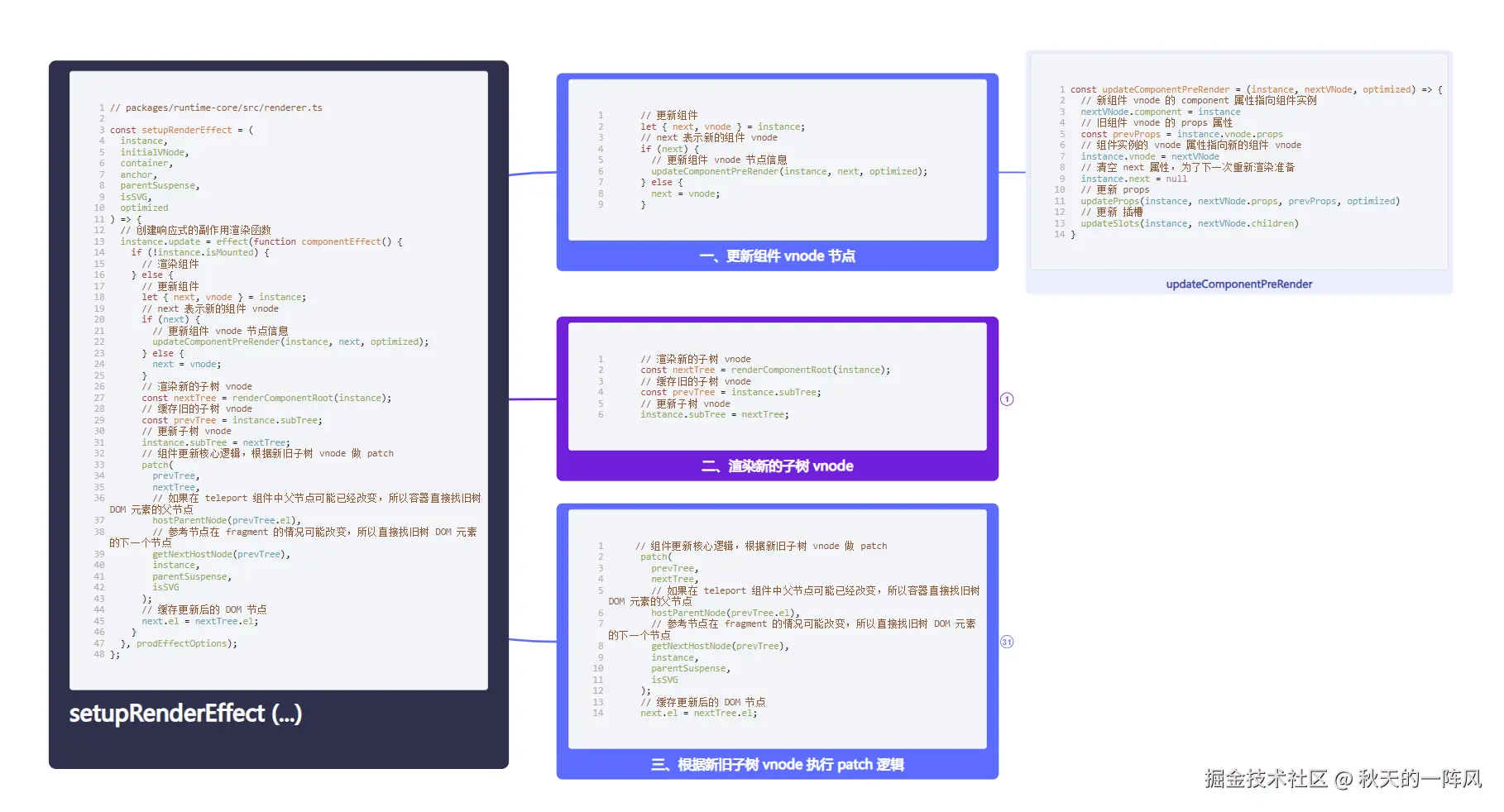

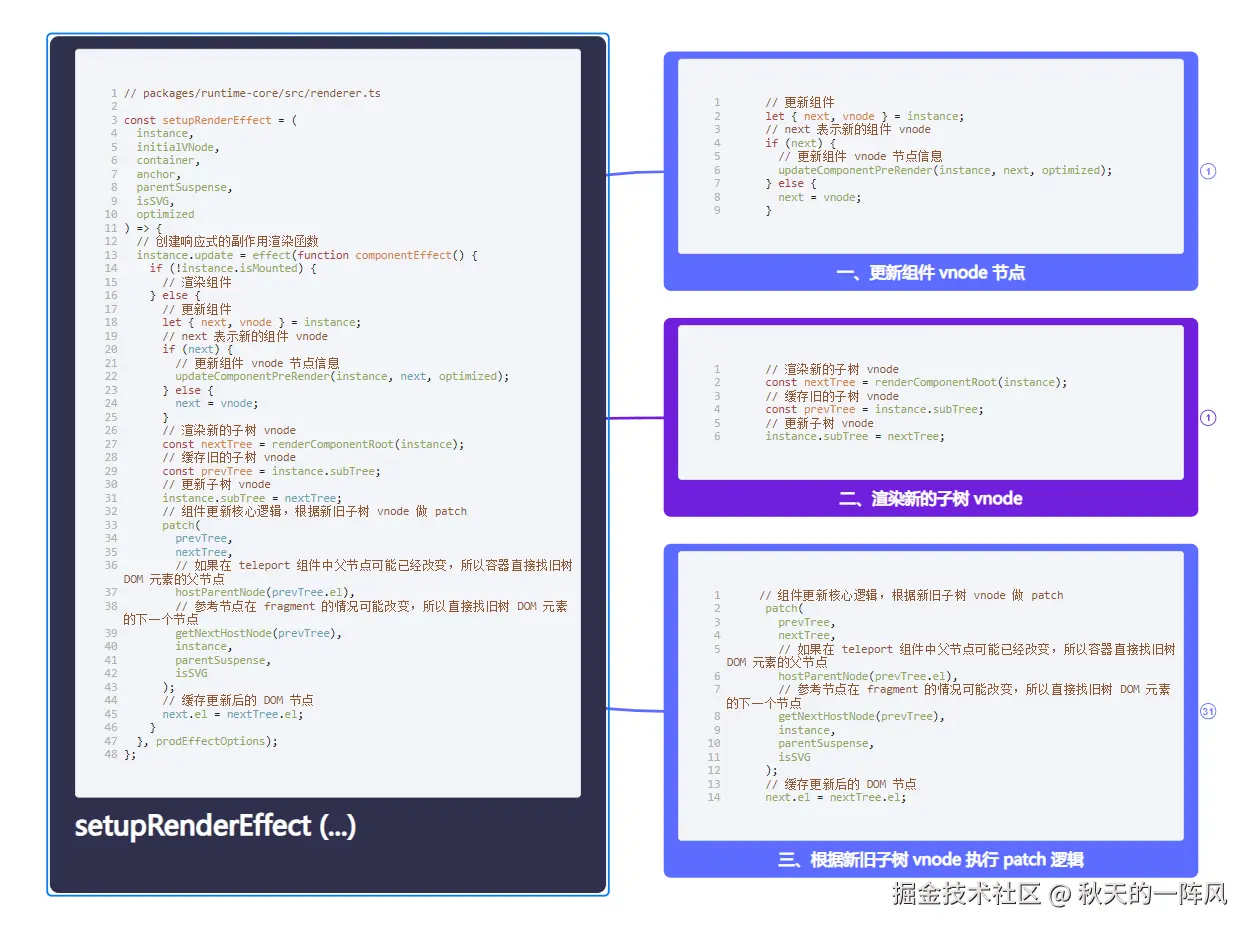

可以看到，更新组件主要做三件事情：更新组件 vnode 节点、渲染新的子树 vnode、根据新旧子树 vnode 执行 patch 逻辑。
一、更新组件vnode （updateComponentPreRender）
// 更新组件
let { next, vnode } = instance
// next 表示新的组件 vnode
if (next) {
// 更新组件 vnode 节点信息
updateComponentPreRender(instance, next, optimized)
}
else {
next = vnode
}
const updateComponentPreRender = (instance, nextVNode, optimized) => {
// 新组件 vnode 的 component 属性指向组件实例
nextVNode.component = instance
// 旧组件 vnode 的 props 属性
const prevProps = instance.vnode.props
// 组件实例的 vnode 属性指向新的组件 vnode
instance.vnode = nextVNode
// 清空 next 属性，为了下一次重新渲染准备
instance.next = null
// 更新 props
updateProps(instance, nextVNode.props, prevProps, optimized)
// 更新 插槽
updateSlots(instance, nextVNode.children)
}
这里会有一个条件判断，判断组件实例中是否有新的组件 vnode（用 next 表示），有则更新组件 vnode，没有 next 就指向之前的组件 vnode。
我们在更新组件的 DOM 前，需要先更新组件 vnode 节点信息，包括更改组件实例的 vnode 指针、更新 props 和更新插槽等一系列操作，因为组件在稍后执行 renderComponentRoot 时会重新渲染新的子树 vnode ，它依赖了更新后的组件 vnode 中的 props 和 slots 等数据。
二、渲染新的子树vnode （renderComponentRoot）
// render
if (__DEV__) {
startMeasure(instance, `render`)
}
const nextTree = renderComponentRoot(instance)
if (__DEV__) {
endMeasure(instance, `render`)
}
const prevTree = instance.subTree
instance.subTree = nextTree
if (__DEV__) {
startMeasure(instance, `patch`)
}
接着是渲染新的子树 vnode，因为数据发生了变化，模板又和数据相关，所以渲染生成的子树 vnode 也会发生相应的变化。
三、 根据新旧子树vnode执行patch逻辑 （patch）
const patch = (n1, n2, container, anchor = null, parentComponent = null, parentSuspense = null, isSVG = false, optimized = false) => {
// 如果存在新旧节点, 且新旧节点类型不同，则销毁旧节点
if (n1 && !isSameVNodeType(n1, n2)) {
anchor = getNextHostNode(n1)
unmount(n1, parentComponent, parentSuspense, true)
// n1 设置为 null 保证后续都走 mount 逻辑
n1 = null
}
const { type, shapeFlag } = n2
switch (type) {
case Text:
// 处理文本节点
break
case Comment:
// 处理注释节点
break
case Static:
// 处理静态节点
break
case Fragment:
// 处理 Fragment 元素
break
default:
if (shapeFlag & 1 /* ELEMENT */) {
// 处理普通 DOM 元素
processElement(n1, n2, container, anchor, parentComponent, parentSuspense, isSVG, optimized)
}
else if (shapeFlag & 6 /* COMPONENT */) {
// 处理组件
processComponent(n1, n2, container, anchor, parentComponent, parentSuspense, isSVG, optimized)
}
else if (shapeFlag & 64 /* TELEPORT */) {
// 处理 TELEPORT
}
else if (shapeFlag & 128 /* SUSPENSE */) {
// 处理 SUSPENSE
}
}
}
function isSameVNodeType (n1, n2) {
// n1 和 n2 节点的 type 和 key 都相同，才是相同节点
return n1.type === n2.type && n1.key === n2.key
}

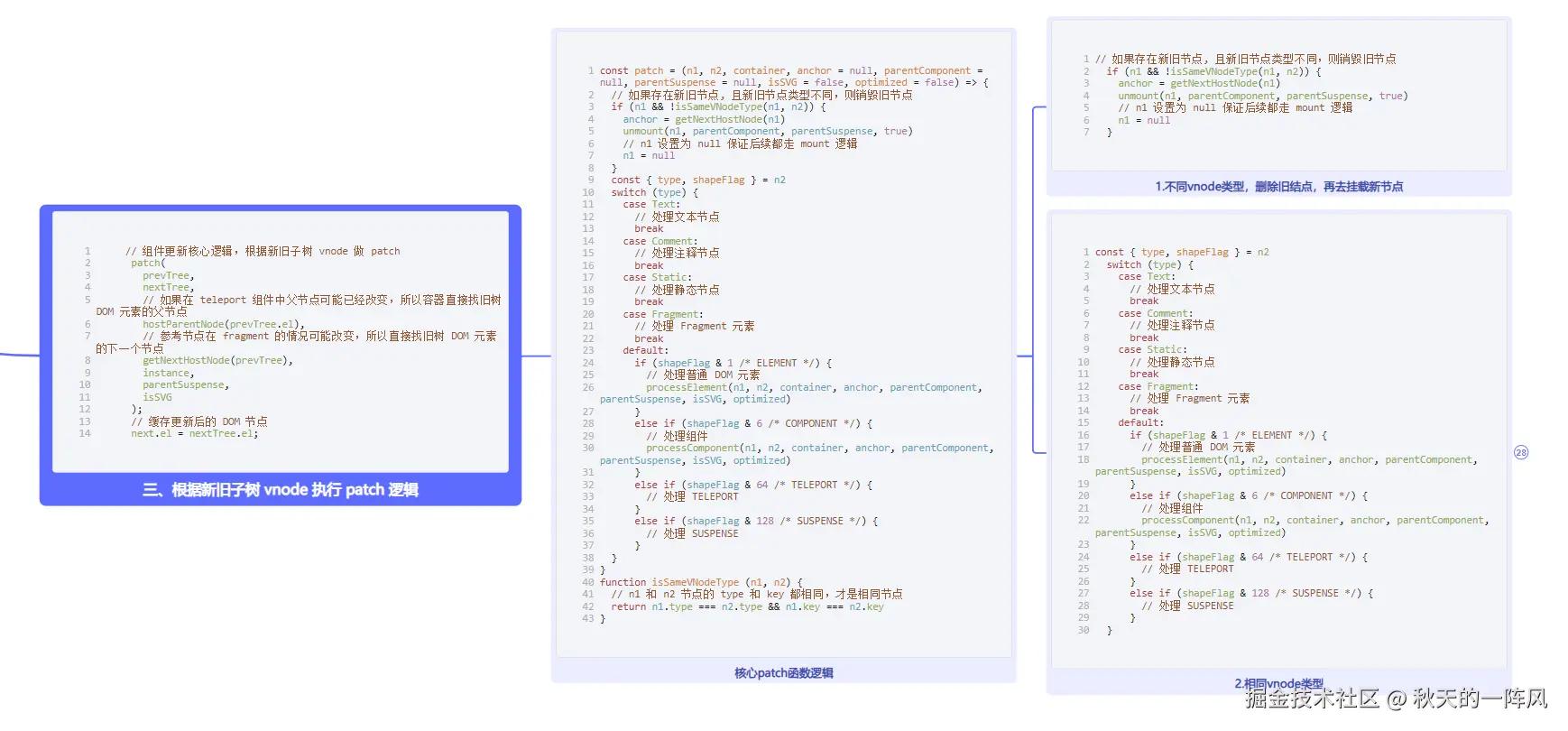

最后就是核心的 patch 逻辑，用来找出新旧子树 vnode 的不同，并找到一种合适的方式更新 DOM，接下来我们就来分析这个过程
首先通过 isSameVNodeType()方法判断新旧节点是否是相同的 vnode 类型，如果不同，比如一个 div 更新成一个 ul，那么最简单的操作就是删除旧的 div 节点，再去挂载新的 ul 节点。
如果是相同的 vnode 类型，就需要走 diff 更新流程了，接着会根据不同的 vnode 类型执行不同的处理逻辑，这里我们仍然只分析普通元素类型和组组件类型的处理过程。
3.1 处理组件元素(processComponent)
const processComponent = (n1, n2, container, anchor, parentComponent, parentSuspense, isSVG, optimized) => {
if (n1 == null) {
// 挂载组件
}
else {
// 更新子组件
updateComponent(n1, n2, parentComponent, optimized)
}
}
const updateComponent = (n1, n2, parentComponent, optimized) => {
const instance = (n2.component = n1.component)
// 根据新旧子组件 vnode 判断是否需要更新子组件
if (shouldUpdateComponent(n1, n2, parentComponent, optimized)) {
// 新的子组件 vnode 赋值给 instance.next
instance.next = n2
// 子组件也可能因为数据变化被添加到更新队列里了，移除它们防止对一个子组件重复更新
invalidateJob(instance.update)
// 执行子组件的副作用渲染函数
instance.update()
}
else {
// 不需要更新，只复制属性
n2.component = n1.component
n2.el = n1.el
}
}
在 processComponent 方法中调用了 updateComponent 来实现组件的更新，updateComponent 里面做三件事：
(1)shouldUpdateComponent() 判断是否需要更新
根据新旧子组件 vnode 来判断是否需要更新子组件。这里你只需要知道，在 shouldUpdateComponent 函数的内部，主要是通过检测和对比组件 vnode 中的 props、chidren、dirs、transiton 等属性，来决定子组件是否需要更新。
这是很好理解的，因为在一个组件的子组件是否需要更新，我们主要依据子组件 vnode 是否存在一些会影响组件更新的属性变化进行判断，如果存在就会更新子组件。
虽然 Vue.js 的更新粒度是组件级别的，组件的数据变化只会影响当前组件的更新，但是在组件更新的过程中，也会对子组件做一定的检查，判断子组件是否也要更新，并通过某种机制避免子组件重复更新。
(2) invalidateJob（instance.update）,避免重复更新
我们接着看 updateComponent 函数，如果 shouldUpdateComponent 返回 true ，那么在它的最后，先执行 invalidateJob（instance.update）避免子组件由于自身数据变化导致的重复更新，然后又执行了子组件的副作用渲染函数 instance.update 来主动触发子组件的更
(3) 执行子组件的副作用渲染函数：instance.update 主动触发更新

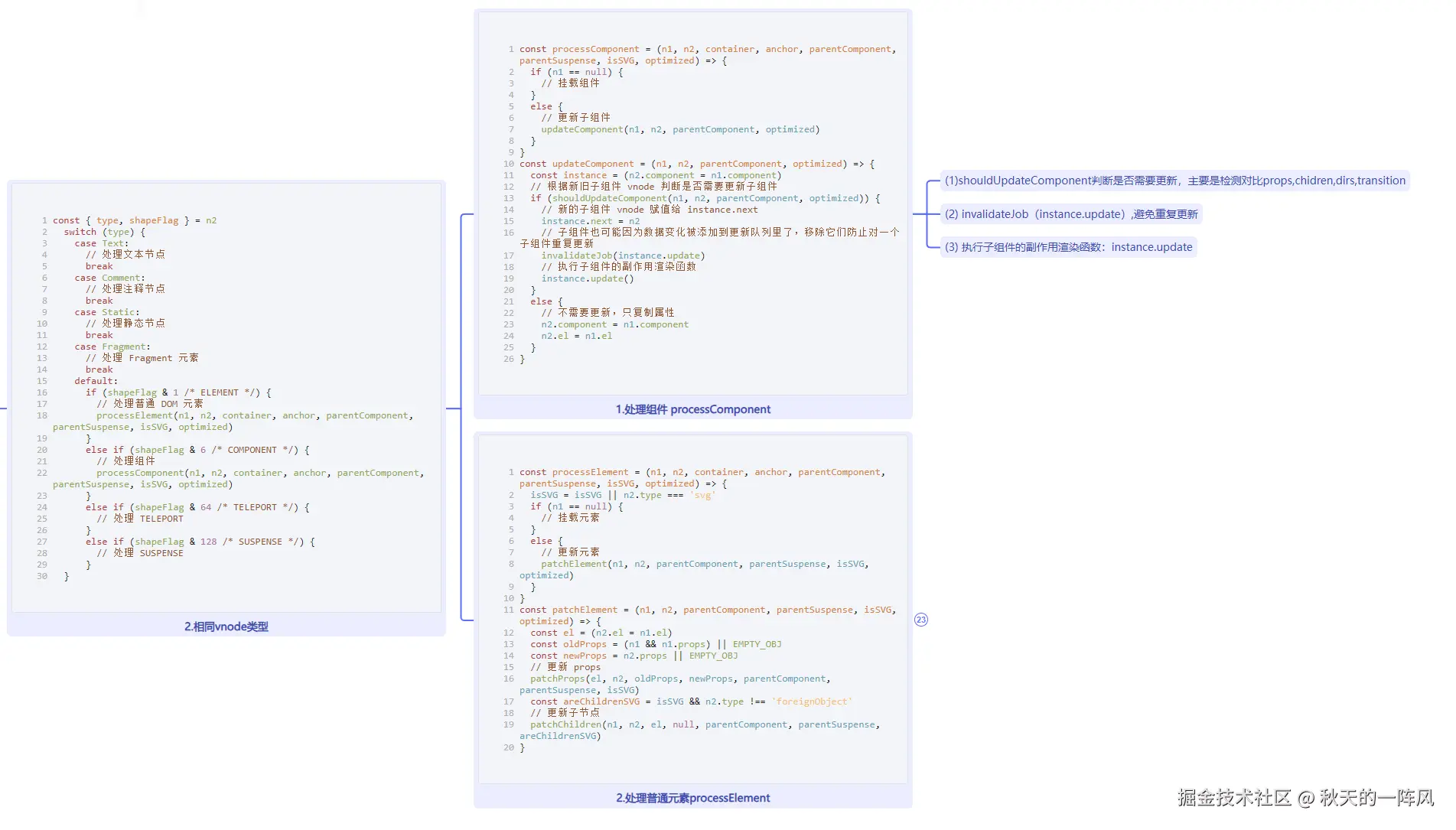

所以 processComponent 处理组件 vnode，本质上就是去判断子组件是否需要更新，如果需要则递归执行子组件的副作用渲染函数来更新，否则仅仅更新一些 vnode 的属性，并让子组件实例保留对组件 vnode 的引用，用于子组件自身数据变化引起组件重新渲染的时候，在渲染函数内部可以拿到新的组件 vnode。
3.2 处理普通元素
组件是抽象的，组件的更新最终还是会落到对普通 DOM 元素的更新。所以接下来我们详细分析一下组件更新中对普通元素的处理流程。
const processElement = (n1, n2, container, anchor, parentComponent, parentSuspense, isSVG, optimized) => {
isSVG = isSVG || n2.type === 'svg'
if (n1 == null) {
// 挂载元素
}
else {
// 更新元素
patchElement(n1, n2, parentComponent, parentSuspense, isSVG, optimized)
}
}
const patchElement = (n1, n2, parentComponent, parentSuspense, isSVG, optimized) => {
const el = (n2.el = n1.el)
const oldProps = (n1 && n1.props) || EMPTY_OBJ
const newProps = n2.props || EMPTY_OBJ
// 更新 props
patchProps(el, n2, oldProps, newProps, parentComponent, parentSuspense, isSVG)
const areChildrenSVG = isSVG && n2.type !== 'foreignObject'
// 更新子节点
patchChildren(n1, n2, el, null, parentComponent, parentSuspense, areChildrenSVG)
}

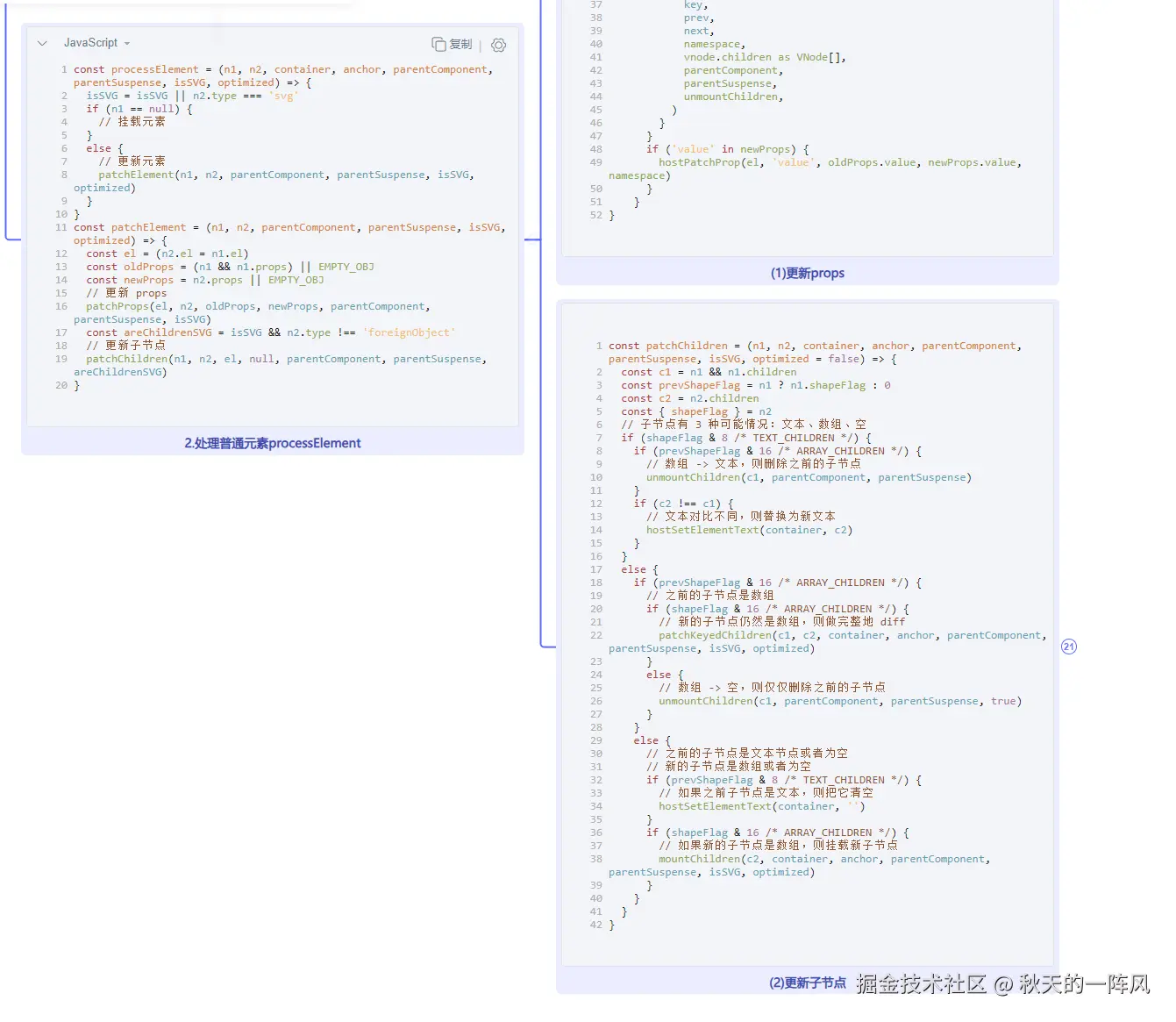

可以看到，更新元素的过程主要做两件事情：更新 props 和更新子节点。其实这是很好理解的，因为一个 DOM 节点元素就是由它自身的一些属性和子节点构成的。
(1)更新props
首先是更新 props，这里的 patchProps 函数就是在更新 DOM 节点的 class、style、event 以及其它的一些 DOM 属性，这个过程我不再深入分析了，感兴趣的同学可以自己看这部分代码。
const patchProps = (
el: RendererElement,
vnode: VNode,
oldProps: Data,
newProps: Data,
parentComponent: ComponentInternalInstance | null,
parentSuspense: SuspenseBoundary | null,
namespace: ElementNamespace,
) => {
if (oldProps !== newProps) {
if (oldProps !== EMPTY_OBJ) {
for (const key in oldProps) {
if (!isReservedProp(key) && !(key in newProps)) {
hostPatchProp(
el,
key,
oldProps[key],
null,
namespace,
vnode.children as VNode[],
parentComponent,
parentSuspense,
unmountChildren,
)
}
}
}
for (const key in newProps) {
// empty string is not valid prop
if (isReservedProp(key)) continue
const next = newProps[key]
const prev = oldProps[key]
// defer patching value
if (next !== prev && key !== 'value') {
hostPatchProp(
el,
key,
prev,
next,
namespace,
vnode.children as VNode[],
parentComponent,
parentSuspense,
unmountChildren,
)
}
}
if ('value' in newProps) {
hostPatchProp(el, 'value', oldProps.value, newProps.value, namespace)
}
}
}
(2)更新子节点
其次是更新子节点，我们来看一下这里的 patchChildren 函数的实现
const patchChildren = (n1, n2, container, anchor, parentComponent, parentSuspense, isSVG, optimized = false) => {
const c1 = n1 && n1.children
const prevShapeFlag = n1 ? n1.shapeFlag : 0
const c2 = n2.children
const { shapeFlag } = n2
// 子节点有 3 种可能情况：文本、数组、空
if (shapeFlag & 8 /* TEXT_CHILDREN */) {
if (prevShapeFlag & 16 /* ARRAY_CHILDREN */) {
// 数组 -> 文本，则删除之前的子节点
unmountChildren(c1, parentComponent, parentSuspense)
}
if (c2 !== c1) {
// 文本对比不同，则替换为新文本
hostSetElementText(container, c2)
}
}
else {
if (prevShapeFlag & 16 /* ARRAY_CHILDREN */) {
// 之前的子节点是数组
if (shapeFlag & 16 /* ARRAY_CHILDREN */) {
// 新的子节点仍然是数组，则做完整地 diff
patchKeyedChildren(c1, c2, container, anchor, parentComponent, parentSuspense, isSVG, optimized)
}
else {
// 数组 -> 空，则仅仅删除之前的子节点
unmountChildren(c1, parentComponent, parentSuspense, true)
}
}
else {
// 之前的子节点是文本节点或者为空
// 新的子节点是数组或者为空
if (prevShapeFlag & 8 /* TEXT_CHILDREN */) {
// 如果之前子节点是文本，则把它清空
hostSetElementText(container, '')
}
if (shapeFlag & 16 /* ARRAY_CHILDREN */) {
// 如果新的子节点是数组，则挂载新子节点
mountChildren(c2, container, anchor, parentComponent, parentSuspense, isSVG, optimized)
}
}
}
}

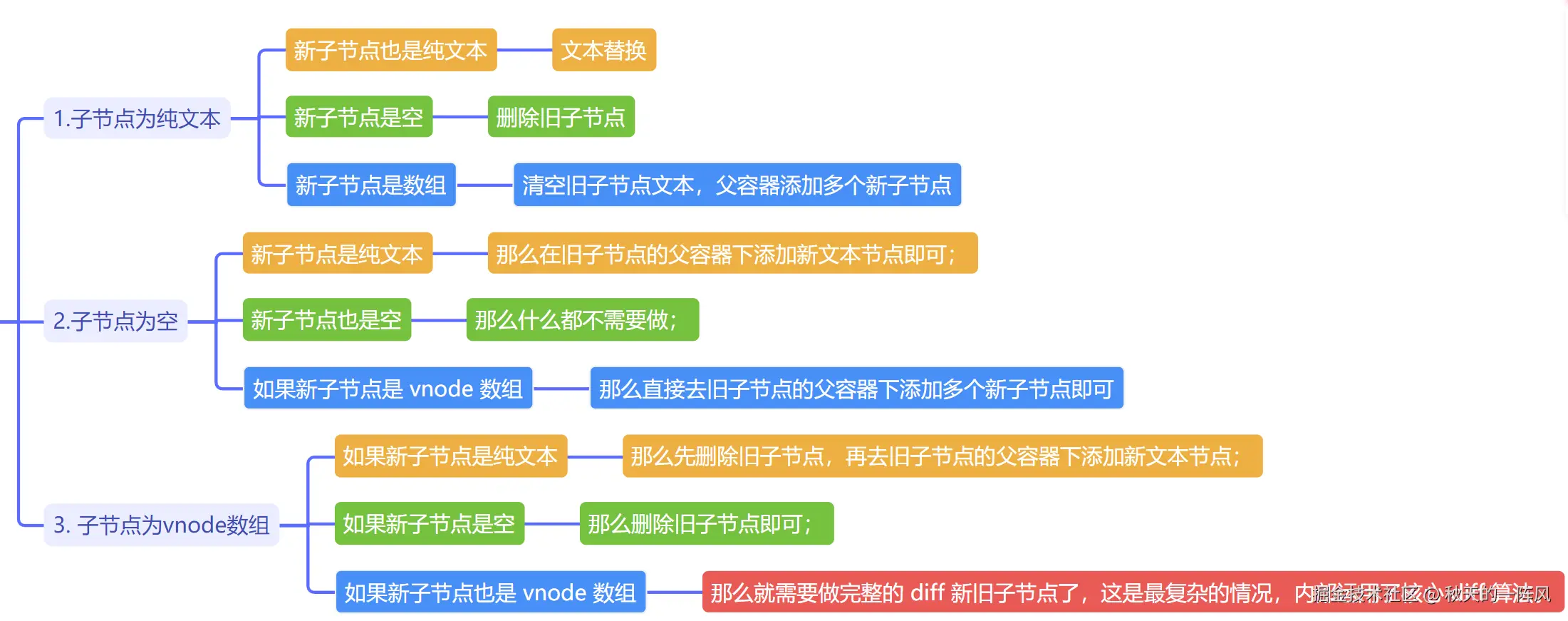

对于一个元素的子节点 vnode 可能会有三种情况：纯文本、vnode 数组和空。那么根据排列组合对于新旧子节点来说就有九种情况，我们可以通过一张图来表示。
旧子节点是纯文本
-
如果新子节点也是纯文本，那么做简单地文本替换即可；
-
如果新子节点是空，那么删除旧子节点即可；
-
如果新子节点是 vnode 数组，那么先把旧子节点的文本清空，再去旧子节点的父容器下添加多个新子节点
旧子节点是空
-
如果新子节点是纯文本，那么在旧子节点的父容器下添加新文本节点即可；
-
如果新子节点也是空，那么什么都不需要做；
-
如果新子节点是 vnode 数组，那么直接去旧子节点的父容器下添加多个新子节点即可。
旧子节点是 vnode 数组
-
如果新子节点是纯文本，那么先删除旧子节点，再去旧子节点的父容器下添加新文本节点；
-
如果新子节点是空，那么删除旧子节点即可；
-
如果新子节点也是 vnode 数组，那么就需要做完整的 diff 新旧子节点了，这是最复杂的情况，内部运用了核心 diff 算法。
总结
好了，本篇的学习到这就结束了。我们对组件更新和普通元素更新都进行了具体处理流程的探索，其中普通元素的更新涉及到九种不同的情况，前八种都是比较简单的对元素结点进行增加或删除，当遇到最后一种情况：新旧子节点都是vnode数组的时候则需要进行diff算法。我们下一章会对diff算法进行详细探究，谢谢大家。
