SM4密码算法学习笔记

SM4密码算法是一个分组密码算法。该算法的分组长度是128比特，密钥长度是128比特。加密算法于密钥扩展算法均采用非线性迭代结构，运算轮数均为32轮。数据解密和加密的算法结构相同，知识解密轮密钥是加密轮密钥的逆序。

轮函数$F$

轮函数结构

设输入为$(X_0,X_1,X_2,X_3) \in (Z_2^{32})^4$，轮密钥为$rk \in Z_2^{32}$，则轮函数为：

$F(X_0,X_1,X_2,X_3)=X_0 \bigoplus T(X_1 \bigoplus X_2 \bigoplus X_3 \bigoplus rk)$

合成置换$T$

$T:Z_2^{32} \rightarrow Z_2^{32}$是一个可逆变换，由非线性变换$\tau$和线性变换$L$复合而成，即$T(.)=L(\tau(.))$。

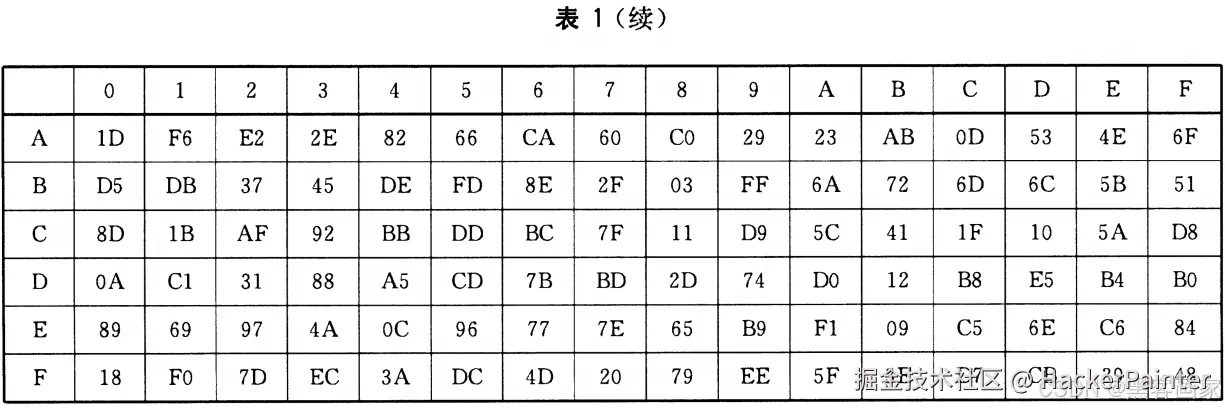

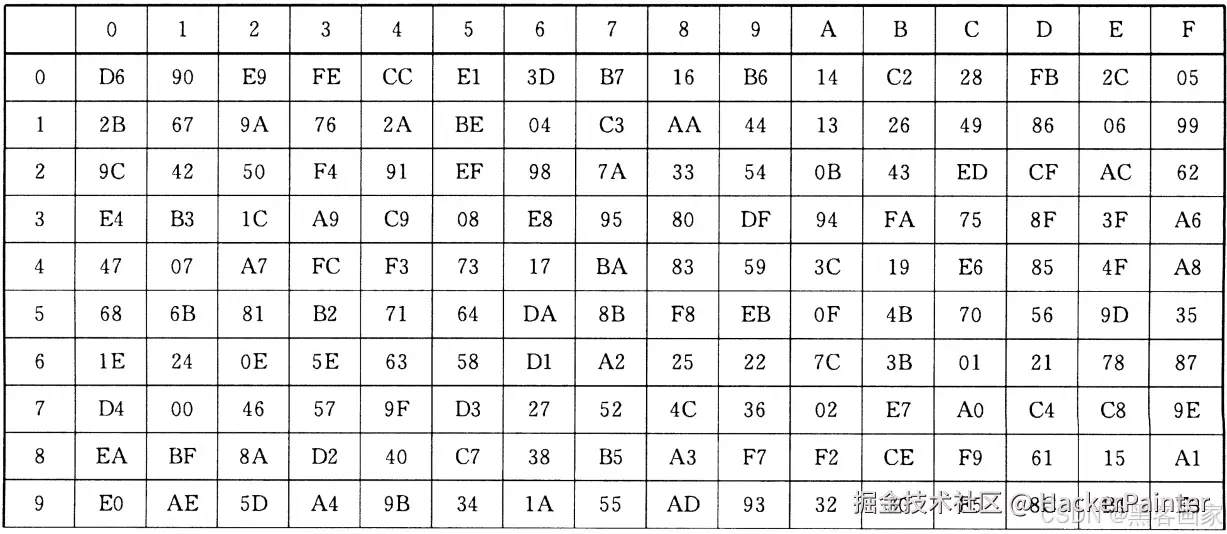

1. 非线性变换$\tau$由4个并行的S盒构成，设输入为$A=(a_0,a_1,a_2,a_3,) \in (Z_2^{8})^4$，输出为$B=(b_0,b_1,b_2,b_3) \in (Z_2^{8})^4$，如式：$(b_0,b_1,b_2,b_3)=\tau(A)=(Sbox(a_0),Sbox(a_1),Sbox(a_2),Sbox(a_3))$，$Sbox$的数据见表：

2. 线性变换$L$。非线性变换$\tau$的输出是线性变换$L$的输入。设输入为$B \in (Z_2^{32})^4$，输出为$C \in (Z_2^{32})^4$，则如式$C =L(B)=B\bigoplus(B<<<2)\bigoplus(B<<<10)\bigoplus(B<<<18)\bigoplus(B<<<24)$

一、加密算法

加密算法由32次迭代运算和一次反序变换组成。 设明文输入为$(X_0,X_1,X_2,X_3) \in (Z_2^{32})^4$，密文输出为$(Y_0,Y_1,Y_2,Y_3) \in (Z_2^{32})^4$，轮密钥为$rk_i \in (Z_2^{32})^4,i=0,1,2,...,31$。加密算法的运算过程如下：

1. 迭代运算

32次迭代运算见式：

$X_{i+4}=F(X_i,X_{i+1},X_{i+2},X_{i+3},rk_i)，i=0,1,2,...,31$

2.反序变换

反序变换见式：

$(Y_0,Y_1,Y_2,Y_3)=R(X_{32},X_{33},X_{34},X_{35})=(X_{35},X_{34},X_{33},X_{32})$

二、解密算法

本算法的解密变换与加密变换结构相同，不同的仅是轮密钥的使用顺序。解密时，使用轮密钥序$(rk_{31},rk_{30},...rk_{0})$。

三、密钥扩展算法

加密过程使用的轮密钥由加密密钥生成，其中加密密钥$MK=(MK_0,MK_1,MK_2,MK_3) \in (Z_2^{32})^4$，加密过程中的轮密钥生成方法如下式：

$(K_0,K_1,K_2,K_3)=(MK_0 \bigoplus FK_0,MK_1 \bigoplus FK_1,MK_2 \bigoplus FK_2,MK_3 \bigoplus FK_3)$

$rk_i=K_{i+4}=K_i \bigoplus T^ \prime (K_{i+1} \bigoplus K_{i+2} \bigoplus K_{i+3} \bigoplus CK_i)，i=0,1,2,...,31$

式中：

1. $T^ \prime$是将合成置换 $T$的线性变换$L$替换为$L^ \prime$，见式：$L^ \prime (B)=B\bigoplus (B<<<13)\bigoplus (B<<<23)$
2. 系统参数$FK$的取值为：$FK_0=(A3B1BAC6)，FK_1=(56AA3350)，FK_2=(677D9197)，FK_3=(B27022DC)$。

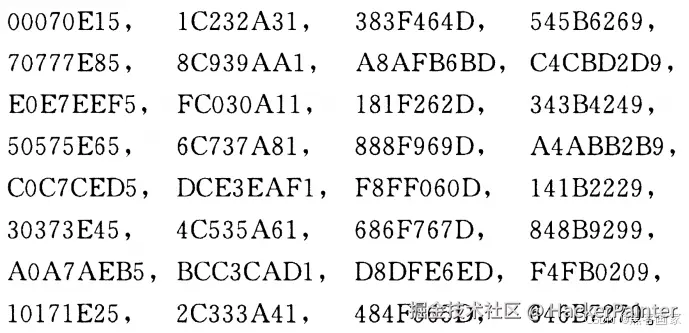

3. 固定参数$CK$的取值方法为：设$ck_{i,j}$为$CK_{i}$的第$j$字节$(i=0,1,...,31;j=0,1,2,3)$，即$CK_i=(ck_{i,0},ck_{i,1}ck_{i,2}ck_{i,3}) \in (Z_2^{8})^4$，则$ck_{i,j}=(4i+j) \times 7(mod 256)$。固定参数$CK_i((i=0,1,...,31)$具体值为： 解密密钥同加密密钥，解密使用的轮密钥由解密密钥生成，其轮密钥生成方法同加密过程的轮密钥生成方法。
