让业务更进一步 :Flink 入门使用指南

6,345 阅读7分钟

一. 前言

早在 2008 年 Flink 的前身就已经再柏林兴起 ,在 2015 年的时候 ,Flink 得到了快速的发展。

Flink 是一个开源的流式处理框架 ,单纯从这个名字上很难看出这个框架的具体作用 ,从案例的角度来说它主要有以下的作用 :

  • 实时数据分析 : 对实时数据进行分析和统计 ,提供实时的数据指标
  • 数据集成 : 集成多个源的数据 ,进行统一的汇总和处理
  • 数据清洗 :对数据进行清洗 ,例如去重,转换等
  • 其他更复杂的场景 : 事件驱动业务 / 机器学习 / 日志处理 / 监控预警

二. 基础概念

2.1 框架特性

  • Flink 是一个分布式的流处理框架 ,开源部署运行在多台机器上面 , 支持伸缩扩展
  • Flink 性能 ,同时具有高可用的特性
  • Flink 可以保证数据被准确的处理 , 提供有状态的计算 ,具有容错能力

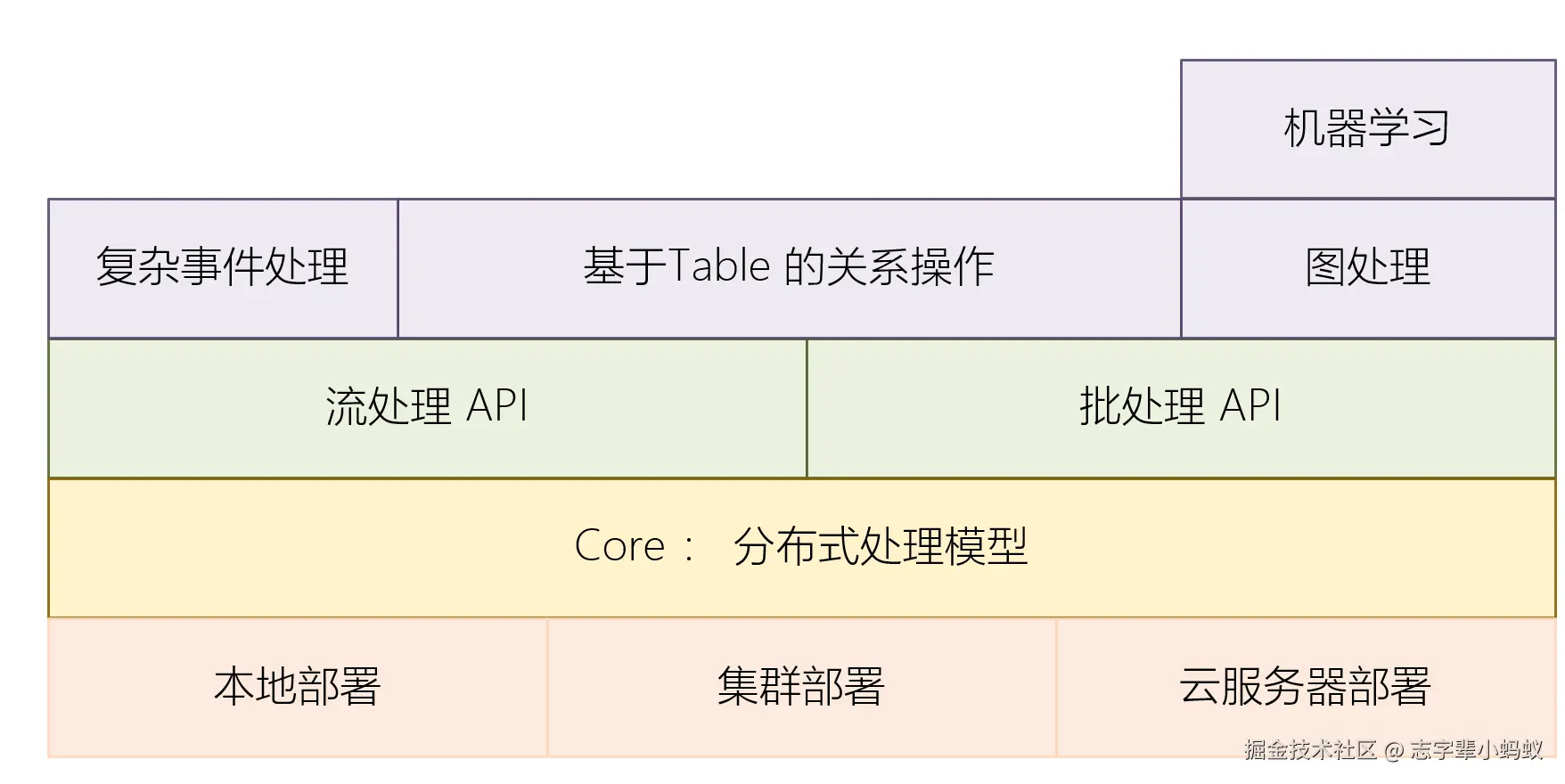

2.2 Flink 的架构

Flink 架构中主要分为四层 :

  • Deploy 层 :主要用于 Flink 的部署模式 ,是集群还是本地 ,还是服务器等
  • Core 层 : Flink 计算的核心逻辑层 ,提供了 Flink 的基础能力
  • API 层 : 提供了 Stream 流处理Batch 批处理的功能
    • 流处理 : 持续运行,处理不断到来的数据 。 低延迟高吞吐。数据无界 ,一直处理
    • 批处理 : 数据是预先存在的,可以一次性全部读取和处理。 数据有界 ,处理后停止
  • Library 层 : 构建在 API 之上 ,用于执行特定的操作
    • Machine Learning Library : 提供一系列的机器学习算法和工具
    • Graph Processing Library : 提供用于图计算的 API 和算法库
    • Complex Event Processing : 提供复杂事件处理的功能,通过定义事件模式,检测事件流中的复杂事件序列
    • Flink SQL : 提供基于 SQL 语言的流处理和批处理 API,使用户可以用 SQL 查询来处理数据
    • Table API : 提供一个关系代数风格的 API,用于处理表格数据,支持流和批模式
    • State Processor API : 允许用户直接读取和写入 Flink 的状态,提供对作业状态的细粒度控制


2.3 进入入门阶段

要使用 Flink ,首先需要了解3个组件 :

  • DataSource : 表示数据源组件,主要用来接收数据
  • Transformation : 表示算子,主要用来对数据进行处理
  • DataSink : 表示输出组件,主要用来把计算的结果输出到其他存储介质中

暂停一下 : 以上组件之间的关系是什么样的?

  • 首先 , API 分为 BatchAPI 和 StreamAPI , 他们都是一种模型 ,它的目标是把 DataSource , Transformation 和 DataSink 串联到整个系统中
  • DataSource , Transformation 和 DataSink 是具体的业务实现 ,用来实现具体的功能

那么 Flink 支持哪些 DataSource 呢 ?

  • 文件系统 : 从本地文件系统或分布式文件系统(如 HDFS)读取数据
  • 消息队列 : 从消息队列系统读取数据,例如 Kafka、RabbitMQ 等
  • 数据库 : 从关系数据库或 NoSQL 数据库读取数据,例如 MySQL、PostgreSQL、Cassandra 等
  • 传感器数据 :从 IoT 设备或传感器读取数据
  • Web 服务和 API :调用接口/爬虫, 处理来自 Web 服务的实时数据,例如社交媒体流、天气数据等
  • 其他 :自定义数据源 / 内存数据 / socket

用一个简单的 Demo 来说明 :

public class FlinkDatabaseExample {

    public static void main(String[] args) throws Exception {
        // S1 : 创建执行环境
        final StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();

        // S2 : 创建输入源-从 MySQL 读取数据
        JdbcInputFormat jdbcInputFormat = JdbcInputFormat.buildJdbcInputFormat()
            //...... 相关配置
            .finish();

        // S3 : 创建输出源-将数据写入 PostgreSQL
        JdbcOutputFormat jdbcOutputFormat = JdbcOutputFormat.buildJdbcOutputFormat()
             //...... 相关配置
            .finish();

        // S4-1 : 把输入源添加到 Resource
        DataStream<Tuple2<Integer, String>> sourceStream = env.createInput(jdbcInputFormat);

        // S4-2 : 把输出源添加 Sink
        sourceStream.addSink(new RichSinkFunction<Tuple2<Integer, String>>() {
            @Override
            public void invoke(Tuple2<Integer, String> value, Context context) throws Exception {
                jdbcOutputFormat.writeRecord(value);
            }
        });

        // S5 : 执行 Flink 作业
        env.execute("Flink Database Example");
    }
}

三. 初步尝试

基于尝试 ,我这里还是选择使用 Docker 部署 ,由于我偷懒不想再部署复杂的环境 ,这里直接尝试从MySQL中进行读取 :

    1. 业务系统不断添加数据到一个固定的表中
    1. Flink 基于 Stream 不断的采集分析文件 , 最终写到另外一个表中

3.1 Docker 简易部署

由于只是测试 ,所以这里采用 Docker 快速部署方式 :

Docker 按照简单贴一下 :

// 查看是否已安装docker列表
yum list installed | grep docker

// 安装必要的软件包
sudo yum install -y yum-utils device-mapper-persistent-data lvm2

// 添加 docker 源 (选择合适的源,以下选其一即可,选错可能会 timeout)
sudo yum-config-manager --add-repo https://download.docker.com/linux/centos/docker-ce.repo
sudo yum-config-manager --add-repo=http://mirrors.tencent.com/docker-ce/linux/centos/docker-ce.repo
sudo yum-config-manager --add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo

// 安装docker
sudo yum install docker-ce

// 启动 Docker
sudo systemctl start docker

快速安装 MySQL

// S1 : 拉取 MySQL 镜像
docker pull mysql

// S2 : 运行容器 (密码适当复杂点)
docker run -d --name antMySQL -e MYSQL_ROOT_PASSWORD=test9786366 -p 3306:3306 mysql

// S3 : 查看运行情况
docker ps
docker exec -it antMySQL bash
mysql -uroot -ptest9786366

快速安装 Flink


// 适用 pip3 进行安装
pip3 install -U pip setuptools
pip3 install docker-compose

// 查看 docker compose 版本
docker-compose --version

// 部署
docker-compose up -d
  • 部署 Docker Compose (docker-compose.yml)
version: '3.8'

services:
  jobmanager:
    image: flink:1.13.2
    container_name: jobmanager
    ports:
      - "8081:8081"
    environment:
      - |
        FLINK_PROPERTIES=
        jobmanager.rpc.address: jobmanager
    command: jobmanager

  taskmanager1:
    image: flink:1.13.2
    container_name: taskmanager1
    environment:
      - |
        FLINK_PROPERTIES=
        jobmanager.rpc.address: jobmanager
    depends_on:
      - jobmanager
    command: taskmanager

  taskmanager2:
    image: flink:1.13.2
    container_name: taskmanager2
    environment:
      - |
        FLINK_PROPERTIES=
        jobmanager.rpc.address: jobmanager
    depends_on:
      - jobmanager
    command: taskmanager


3.2 准备执行的应用

Maven

<dependencies>
    <!-- Flink dependencies -->
    <dependency>
        <groupId>org.apache.flink</groupId>
        <artifactId>flink-java</artifactId>
        <version>1.13.2</version>
    </dependency>
    <!-- Flink JDBC connector -->
    <dependency>
        <groupId>org.apache.flink</groupId>
        <artifactId>flink-connector-jdbc_2.12</artifactId>
        <version>1.13.2</version>
    </dependency>

    <!-- MySQL connector -->
    <dependency>
        <groupId>mysql</groupId>
        <artifactId>mysql-connector-java</artifactId>
        <version>8.0.25</version>
    </dependency>
    <dependency>
        <groupId>org.apache.flink</groupId>
        <artifactId>flink-streaming-java_2.12</artifactId>
        <version>1.13.2</version>
    </dependency>
</dependencies>

<!-- 注意 ,需要把依赖包一起打进去 -->
<build>
    <plugins>
        <!-- Maven compiler plugin -->
        <plugin>
            <groupId>org.apache.maven.plugins</groupId>
            <artifactId>maven-compiler-plugin</artifactId>
            <version>3.8.1</version>
            <configuration>
                <source>1.8</source>
                <target>1.8</target>
            </configuration>
        </plugin>

        <!-- Maven shade plugin for creating a fat jar -->
        <plugin>
            <groupId>org.apache.maven.plugins</groupId>
            <artifactId>maven-shade-plugin</artifactId>
            <version>3.2.4</version>
            <executions>
                <execution>
                    <phase>package</phase>
                    <goals>
                        <goal>shade</goal>
                    </goals>
                    <configuration>
                        <createDependencyReducedPom>false</createDependencyReducedPom>
                        <transformers>
                            <transformer implementation="org.apache.maven.plugins.shade.resource.ManifestResourceTransformer">
                                <mainClass>com.ant.flink.FlinkMySQLExampleMain</mainClass>
                            </transformer>
                        </transformers>
                    </configuration>
                </execution>
            </executions>
        </plugin>
    </plugins>
</build>
package com.ant.flink;

import org.apache.flink.api.common.typeinfo.TypeInformation;
import org.apache.flink.api.java.typeutils.RowTypeInfo;
import org.apache.flink.connector.jdbc.JdbcExecutionOptions;
import org.apache.flink.connector.jdbc.JdbcInputFormat;
import org.apache.flink.connector.jdbc.JdbcSink;
import org.apache.flink.connector.jdbc.JdbcStatementBuilder;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.types.Row;

import java.sql.PreparedStatement;
import java.sql.SQLException;

public class FlinkMySQLExampleMain {

    public static void main(String[] args) throws Exception {
        // 创建执行环境
        final StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();

        // 从 MySQL 读取数据
        JdbcInputFormat jdbcInputFormat = JdbcInputFormat.buildJdbcInputFormat()
                .setDrivername("com.mysql.cj.jdbc.Driver")
                .setDBUrl("jdbc:mysql://123.123.123.61:3306/flink-test")
                .setQuery("SELECT id, name FROM flink_user")
                // 这里暂时没搞明白怎么玩 ,下一篇深入一下
                .setRowTypeInfo(new RowTypeInfo(TypeInformation.of(FlinkSourceDto.class)))
                .setUsername("root")
                .setPassword("123")
                .finish();

        DataStream<Row> sourceStream = env.createInput(jdbcInputFormat);

        // 对数据进行简单处理(例如,转换名称为大写)
        DataStream<FlinkExchangeDto> processedStream = sourceStream.map(value -> {
                    System.out.println("value = " + value);
                    FlinkExchangeDto dto = new FlinkExchangeDto();
                    dto.setUserId(Long.valueOf((int)value.getField(0)) );
                    dto.setActivityType("FromUser");
                    return dto;
                }
        );

        // 将数据写回 MySQL
        processedStream.addSink(JdbcSink.sink(
                "INSERT INTO activity_user (user_id,activity_type) VALUES ( ?,?) ",
                new JdbcStatementBuilder<FlinkExchangeDto>() {
                    @Override
                    public void accept(PreparedStatement ps, FlinkExchangeDto t) throws SQLException {
                        ps.setLong(1, t.getUserId());
                        ps.setString(2, t.getActivityType());
                    }
                },
                JdbcExecutionOptions.builder()
                        .withBatchSize(1000)
                        .withBatchIntervalMs(200)
                        .withMaxRetries(5)
                        .build(),
                new org.apache.flink.connector.jdbc.JdbcConnectionOptions.JdbcConnectionOptionsBuilder()
                        .withUrl("jdbc:mysql://123.123.123.61:3306/flink-test")
                        .withDriverName("com.mysql.cj.jdbc.Driver")
                        .withUsername("root")
                        .withPassword("123")
                        .build()
        ));

        // 执行 Flink 作业
        env.execute("Flink MySQL Example");
    }


    public static class FlinkSourceDto {

        private Long id;

        private Integer age;

        private String name;

        private String level;

        public Long getId() {
            return id;
        }

        public void setId(Long id) {
            this.id = id;
        }

        public Integer getAge() {
            return age;
        }

        public void setAge(Integer age) {
            this.age = age;
        }

        public String getName() {
            return name;
        }

        public void setName(String name) {
            this.name = name;
        }

        public String getLevel() {
            return level;
        }

        public void setLevel(String level) {
            this.level = level;
        }
    }


    public static class FlinkExchangeDto {

        /**
         * 执行的用户 ID
         */
        private Long userId;

        /**
         * 执行的活动类型
         */
        private String activityType;

        public Long getUserId() {
            return userId;
        }

        public void setUserId(Long userId) {
            this.userId = userId;
        }

        public String getActivityType() {
            return activityType;
        }

        public void setActivityType(String activityType) {
            this.activityType = activityType;
        }
    }
}

3.3 部署应用

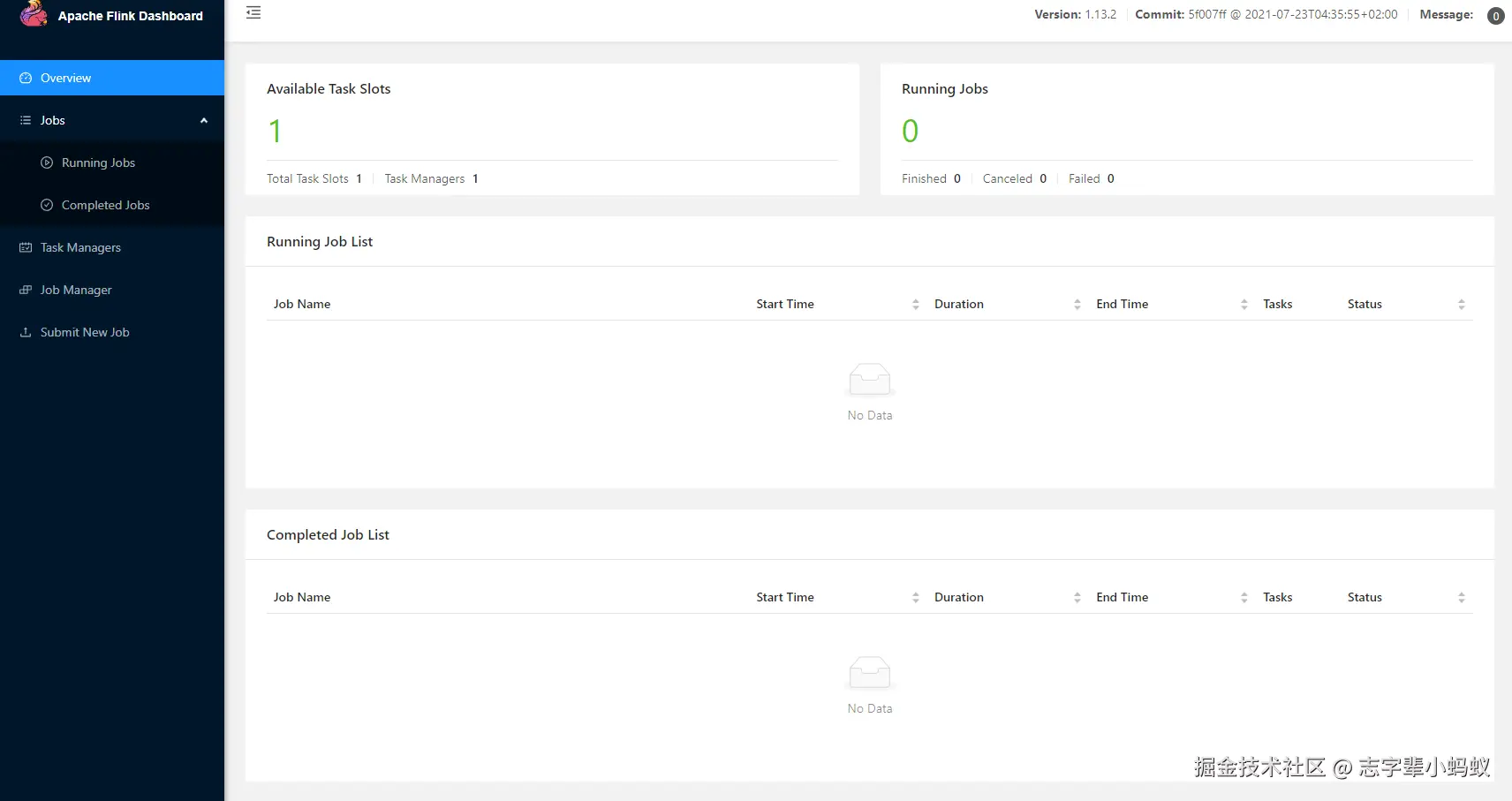

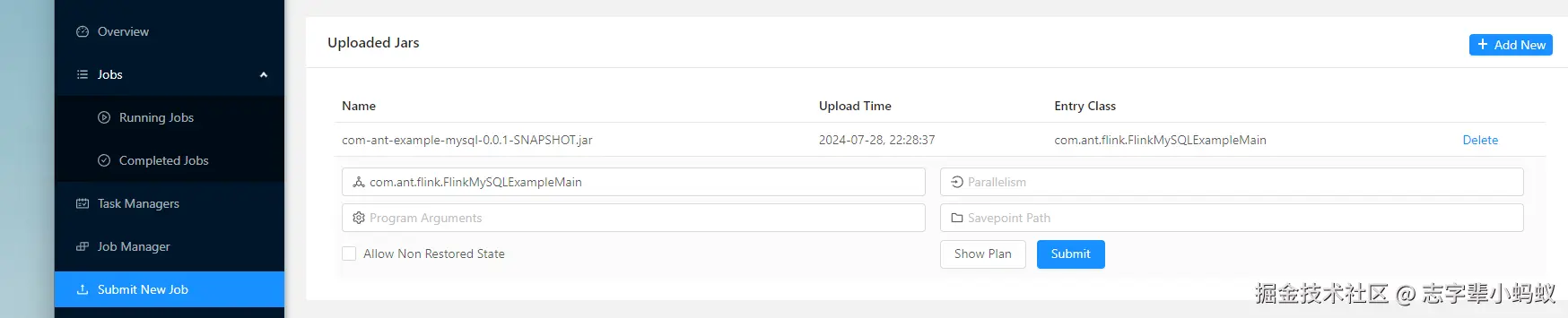

  • 进入管理页面后 ,添加新的 JAR

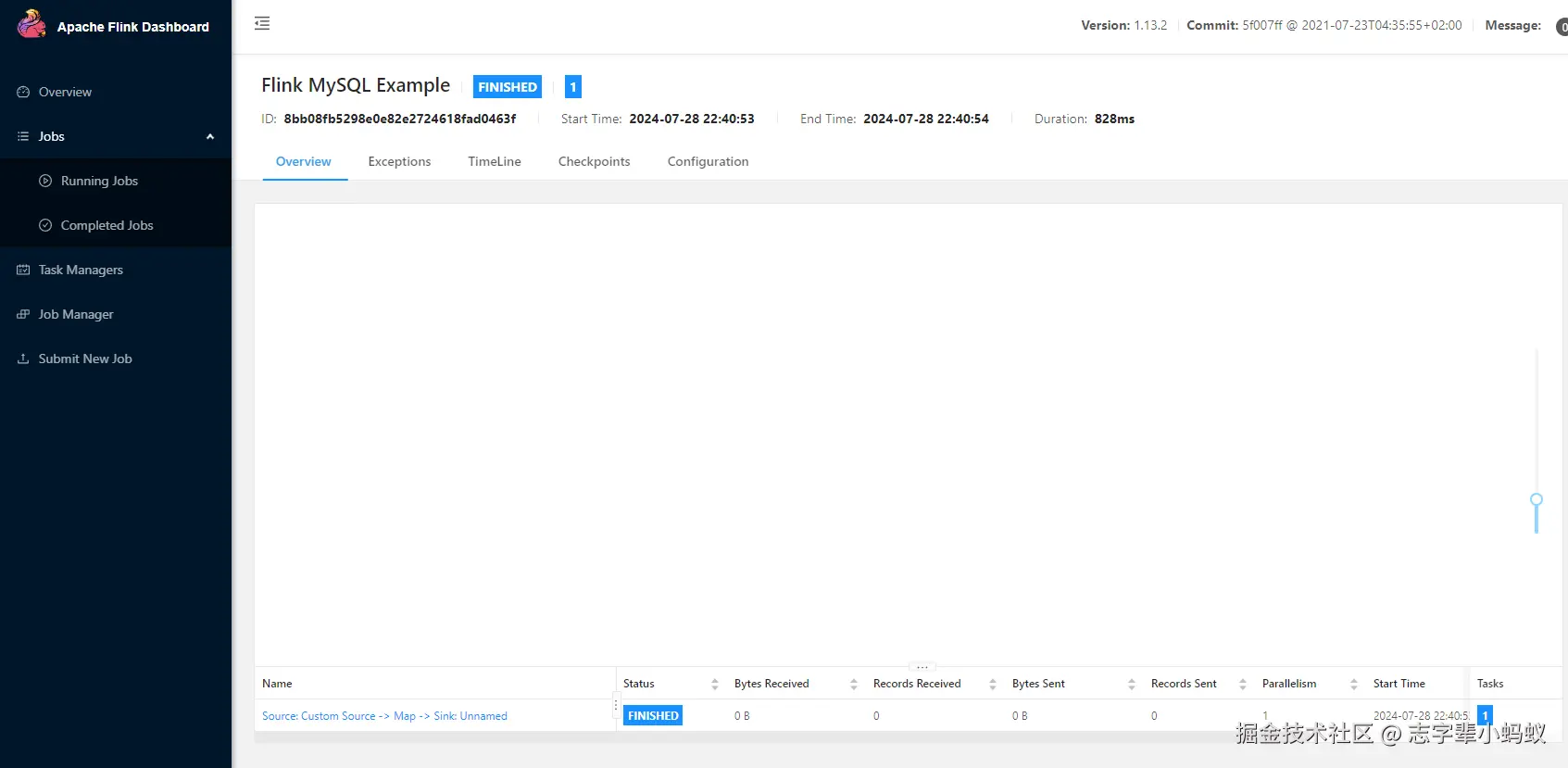

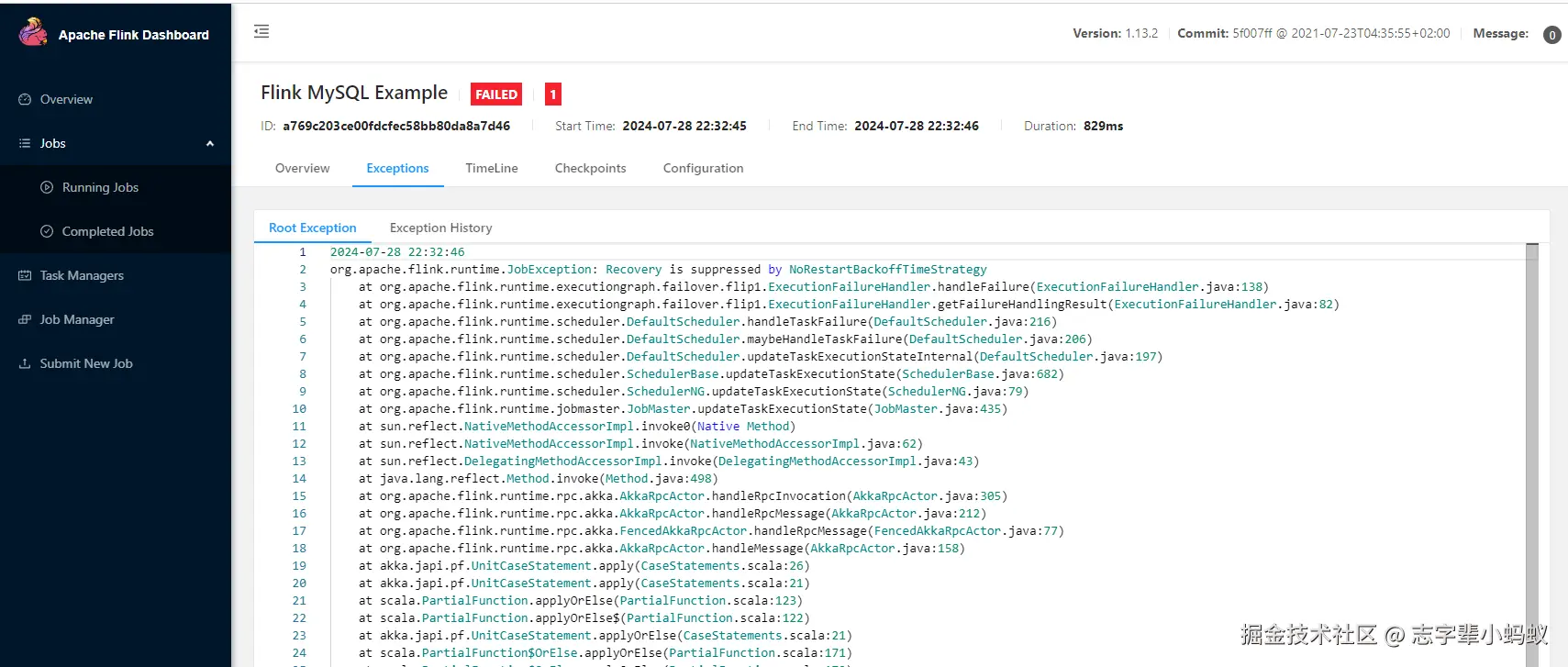

  • 然后就可以看到执行的项目了 , 可以看到正常和异常的场景

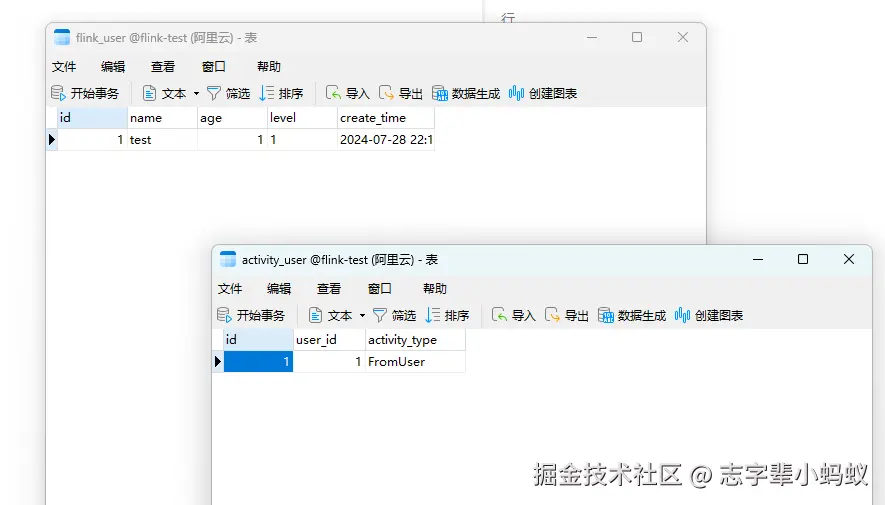

  • 到这里 ,数据就全部写入完成了


总结

总的来说 ,在数据处理方面 ,Flink 是可以实现的 ,至于性能不在本次讨论的范围内

而写法也很简单,像写个 Python 脚本一样轻松 ,基于 DataSource 和 Sink 进行 接和收。

👉 这一篇主要的流程就全部走完了 ,后续开始深入的用法 ,其中有以下几个注意点 :

    1. Maven 打包时 ,注意要打入依赖包
    1. 执行时版本号很关键 ,和源不匹配会导致执行失败
    1. 如果 Main 正确 ,不需要手动输入 Main 方法都能扫描出来
    1. Docker 部署需要切对应的加速域 ,否则下的很慢

👉 后续还会深入 :

  • Stream 滚动拉取的方式
  • Flink 图形界面的用法
  • Flink 高阶用法
